KÄYTTÖOHJE Blade 2 Max DD7881 DIRT DEVIL

** Puhelujen hinnat ulkomailta määrittyvät kunkin ulkomaisen operaattorin ajankohtaisten hintojen mukaisesti.

SE

Kiitos Dirt Devil -tuotteen ostamisesta. Toivomme, että sinulla on paljon iloa laitteesta ja kiitämme ostoksestasi!

Lisätietoa tuotteesta löydät tästä käyttöohjeesta ja verkkosivustoltamme osoitteesta www.dirtdevil.de.

Sivulla 2 ilmoitetuista yhteystiedoista löydät myös Dirt Devil -keskushuollon.

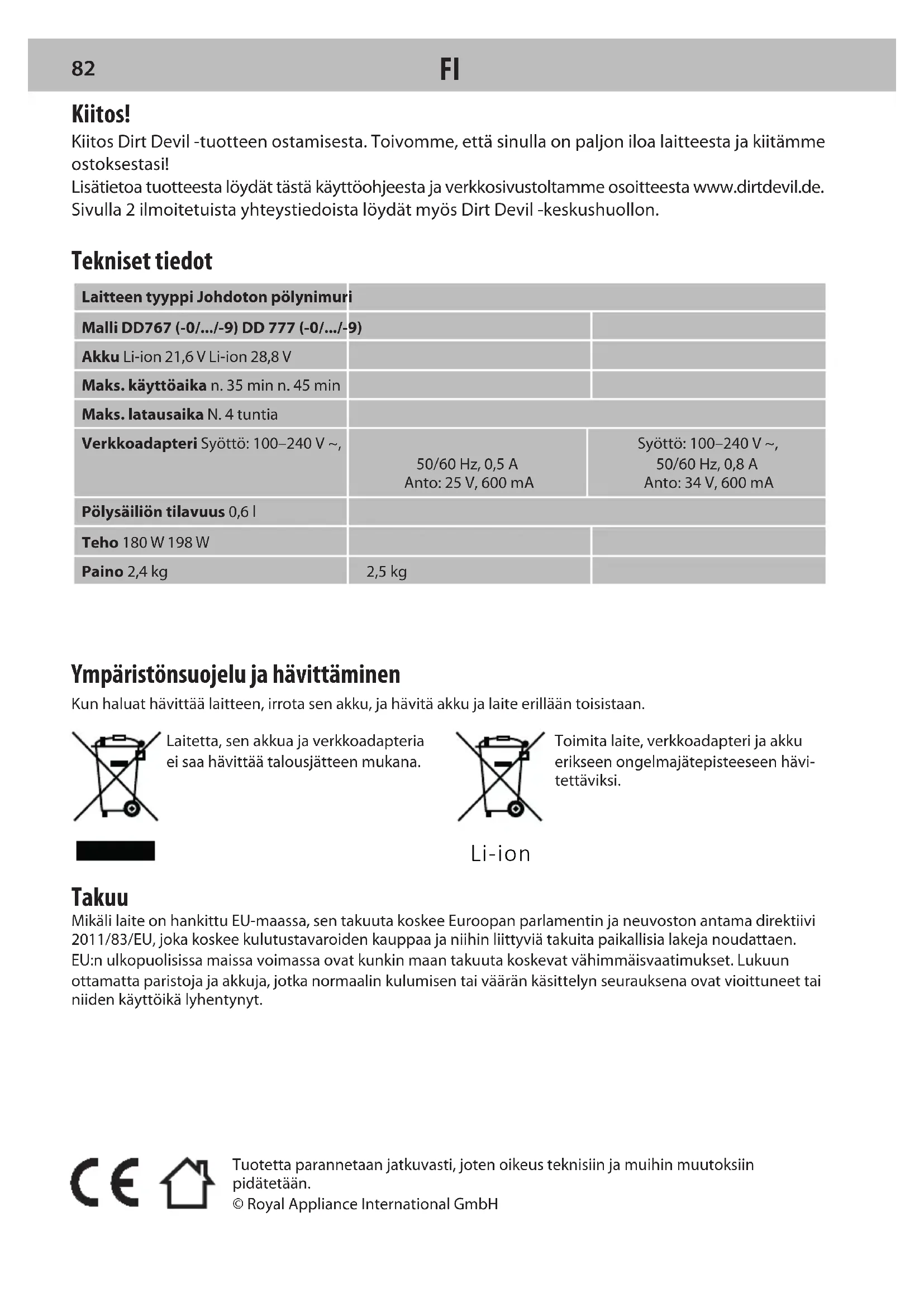

Tekniset tiedot

Laitteen tyyppi Johdoton pölynimuri
Malli DD767 (-0/.../-9) DD 777 (-0/.../-9)
Akku Li-ion 21,6 V Li-ion 28,8 V
Maks. käyttöaika n. 35 min n. 45 min
Maks. latausaika N. 4 tuntia
Verkkoadapteri Syöttö: 100–240 V ~,	50/60 Hz, 0,5 AAnto: 25 V, 600 mA	Syöttö: 100–240 V ~,50/60 Hz, 0,8 AAnto: 34 V, 600 mA
Pölysäiliön tilavuus 0,6 l
Teho 180 W 198 W
Paino 2,4 kg	2,5 kg

Ympäristönsuojelu ja hävittäminen

Kun haluat hävittää laitteen, irrota sen akku, ja hävitä akku ja laite erillään toisistaan.

Laitetta, sen akkua ja verkkoadapteria ei saa hävittää talousjätteen mukana.

Toimita laite, verkkoadapteri ja akku erikseen ongelmajätepisteeseen hävitettäviksi.

Takuu

Mikäli laite on hankittu EU-maassa, sen takuuta koskee Euroopan parlamentin ja neuvoston antama direktiivi 2011/83/EU, joka koskee kulutustavaroiden kauppaa ja niihin liittyviä takuita paikallisia lakeja noudattaen. EU:n ulkopuolisissa maissa voimassa ovat kunkin maan takuuta koskevat vähimmäisvaatimukset. Lukuun ottamatta paristoja ja akkuja, jotka normaalin kulumisen tai väärän käsittelyn seurauksena ovat vioittuneet tai niiden käyttöikä lyhentynyt.

TURVALLISUUSOHJEET

Käyttöohjeet

Lue käyttöohjeet kokonaan ennen kuin käytät laitetta. Säilytä tämä käyttöohje huolellisesti. Mikäli luovutat laitteen edelleen, anna käyttöohjeet mukana. Käyttöohjeiden noudattamatta jättämisestä voi seurata vakava loukkaantuminen tai laitteen vaurioituminen. Emme vastaa vaurioista, joiden syynä on näiden ohjeiden noudattamatta jättäminen. Tämän luvun ulkopuoliset tärkeät turvallisuusohjeet on merkitty seuraavalla tavalla:

VAROITUS!

Varoittaa terveysvaaroista ja mahdollisista loukkaantumisriskeistä.

HUOMIO!

Varoittaa laitteen tai muiden esineiden mahdollisesta vaarantumisesta.

OHJE

Korostaa tärkeitä vihjeitä ja tietoja.

Voit myös ladata tämän käyttöohjeen verk- kosivustoltamme osoitteesta:

www.dirtdevil.de

Käyttörajoitukset

8 vuotta täyttäneet lapset ja henkilöt, joiden fyysiset, psyykkiset tai sensoriset ominaisuudet, kokemattomuus tai tietojen puute estävät laitteen turvallisen käytön yksinään, saavat käyttää laitetta vastuullisen henkilön valvonnassa. Tai he voivat käyttää laitetta, kun ovat saaneet opastuksen sen käytöstä ja ovat ymmärtäneet käytön mah dolliset vaaratilanteet.

Lapset eivät saa leikkiä laitteella.
Lapset eivät saa suorittaa puhdistusta tai käyttäjähuoltoa ilman valvontaa.
Pakkausmateriaaleja ja pienosia ei saa käyttää lasten leikeissä. On olemassa tukeh-tumisvaara.
Alle 8-vuotiaat lapset on pidettävä loitolla laitteesta, verkkoadapterista sekä verkkoadapterin johdosta niiden ollessa päällekytkettyinä, pistorasiaan liitettyinä tai jäähtymässä.

Virransyöttö

Laite ladataan sähköllä. Sen vuoksi on olemassa sähköiskun vaara. Ota sen vuoksi huomioon seuraavat seikat:

Älä milloinkaan koske laitteeseen ja verkkoadapteriin kosteilla käsillä. Älä milloinkaan upota laitetta, akkua ja verkkoadapteria veteen tai muuhun nesteeseen.
Kun haluat irrottaa verkkoadapterin pistorasiasta, vedä suoraan pistokkeesta. Älä koskaan vedä verkkoadapterin johdosta.
Huolehdi siitä, että verkkoadapterin joh-to ei taitu, puristu, jää pyörien alle eikä jou-du kosketuksiin lämpölähteiden kanssa.
Käytä akun lataamiseen ainoastaan toi- mitukseen sisältyvää verkkoadapteria.
Tarkasta ennen käyttöä, ettei verkkoadapterin johto ole vaurioitunut. Älä milloinkaan käytä verkkoadapteria, jonka pistoke tai johto on vaurioitunut. Liitä verkkoadapteri ainoastaan pistorasiaan, jonka jännite vastaa verkkoadapterissa ilmoitettua jännitettä.

Ennen kuin aloitat laitteen puhdistuksenAkku

tai huollon, varmista, että laite on pois päältä ja verkkoadapteri on irrotettu pistorasiasta.

Harjatela

Turboharjan harjatela pyörii suurella nopeudella. Tästä on seurauksena erilaisia vaaroja ihmisille, eläimille ja esineille:

Älä milloinkaan imuroi ihmisia, eläimia napoja yhtä aikaa, varsinkaan sähköäjohtatai kasveja. Pidä ruumiinosat ja vaatteet loi- villa esineillä.

tolla käytössä olevan laitteen liikkuvista osista ja aukoista. Muutoin ne voivat imeytyä laitteen sisään ja aiheuttaa loukkaantumisen.

Kytke laite pois päältä ennen kuin irrottaamasta nesteeseen.

turboharjan, asetat sen paikalleen tai avaat tai puhdistat sen.

Älä aja kaapeleiden, johtojen tms. yli, koska ne saattaisivat sotkeutua harjatelaan ja vaurioitua tämän seurauksena.
Pidä harjatela loitolla kaikista herkistä pinnoista. Muussa tapauksessa voi syntyä vaurioita. Noudata aina vastaavan valmistajan puhdistus- ja hoito-ohjeita.
Pidä harjatela myös loitolla verhoista, pitkistä hapsuista ja vastaavista. Ne saatta- vat imeytyä imurin sisään ja vaurioitua.
Käytä harjatelaa ainoastaan mattojen puhdistamiseen.

Jos akkuja käsitellään väärin, on olemassa loukkaantumisvaara.

Käytä akun lataamiseen ainoastaan toi- mitukseen sisältyvää verkkoadapteria.
- Älä milloinkaan oikosulje akkuja, toisin sanoen älä milloinkaan kosketa molempia

änapoja yhtä aikaa, varsinkaan sähköäjohtavilla esineillä.

• Älä milloinkaan pura akkua, älä väännä sitä, äläkä altista korkeille lämpötiloille.
  Kun akkua käsitellään epäasianmukaisesti, akusta voi valua nestettä. Vältä kosket-

Jos olet kuitenkin joutunut kosketuksiin ulosvaluvan nesteen kanssa, huuhtele kyseinen kohta runsaalla vedellä ja hakeudu lääkäriin.

Varmista, että verkkoadapteri ei ole liitet- tynä verkkovirtaan, ennen kuin irrotat akun.

Viallinen laite

Jos laite, verkkoadapteri tai verkkoadapterin virtajohto on vaurioitunut, valmistajan, valtuutetun huollon tai muun ammattitaitoisen henkilön on vaihdettava ne vaaran välttämiseksi.

Toimita viallinen laite korjattavaksi valtuutettuun huoltoliikkeeseen tai Dirt Devil -keskushuoltoon, > "International Services" sivulla 2.
Älä milloinkaan käytä viallista laitetta, viallista verkkoadapteria, viallista verkkoadapterin johtoa tai viallista akkua!

Määräysten mukainen käyttö

Laitetta saa käyttää vain kotitalouksissa.

Se ei sovellu ammattimaiseen käyttöön.

Käytä laitetta ainoastaan kevyesti likaantuneiden, kuivien lattioiden, mattojen, huonetekstiilien tai esineiden puhdistamiseen. Kaikenlainen muu käyttö on määräysten vastaista ja kielletty.

Erityisesti kiellettyä on:

Seuraavien imurointi:

– Ihmiset, eläimet, kasvit ja puettuna olevat vaatteet

→ Suuri loukkaantumisvaara!

- Hehkuva tuhka, palavat savukkeet tai tulitikut ja helposti syttyvät aineet

→ Tulipalon vaara!

- Vesi ja muut nesteet

→ Oikosulun vaara!

— Värijauhe (lasertulostin, kopiokone jne.)

→ Tulipalon ja räjähdyksen vaara!

Käyttö:

– Lähellä räjähtäviä tai helposti syttyviä aineita

→ Tulipalon ja räjähdyksen vaara!

- Ulkona

→ Sateen ja lian aiheuttama tuhoutu-misvaara!

- Muut kuin alkuperäiset varaosat. Saat-taa haitata laitteen turvallisuutta.

■ Omatoimiset korjaustoimenpiteet

→ Loukkaantumisvaara ja oikeuden maksuttomaan korjaukseen tai osien vaihtoon raukeaminen!

Säilytys

Säilytä laitetta viileässä, kuivassa paikassa poissa lasten ulottuvilta.
Laite ei pysy pystyasennossa ilman tu- kea. Aseta laite soveltuvaan paikkaan latti- alle vaaka-asentoon käyttötaukojen ajaksi, siten että siihen ei voi kompastua.

Hävittäminen

Hävitä laite ja akku niiden käyttöajan loputtua aina ympäristöystävällisellä tavalla ohjeiden mukaisesti, > "Ympäristönsuojelu ja hävittäminen" sivulla 82.

Poista akku ennen kuin hävität laitteen.
Hävitä akku turvallisella tavalla.

Esivalmistelut

Laitteeseen tutustuminen

Kuva 1 :① Kahva, jossa on latauksen merkkivalo; ② Putken vapautus; ③ Imuputki; ④ Varusteiden vapautus; ⑤ Turboharjan valo; ⑥ Harjatelalla varustettu turboharja; ⑦ Latausliitäntä (ei näkyvissä);
⑧ Käsipölynimuri; ⑨ Verkkoadapteri; ⑩ Virtapainike;
⑪ Suodatinkansi; ⑫ Akun varauksen näyttö;
⑬ Harjatelapainike; ⑭ Seinäpidike; ⑮ Lisätehopainike; ⑯ Latauksen merkkivalo; ⑰ Pölysäiliö

Varusteet (valinnainen):

Kuva 2 : Ⓐ Rakosuulake; Ⓑ Suulake eläinten karvoille; Ⓓ Pölyharja; Ⓞ Parkettisuulake

Purkaminen pakkauksesta ja kokoaminen

Tarkasta, että sisällöstä ei puutu mitään. Jos havaitset kuljetusvaurioita tai jos pakkauksesta puuttuu jotain, ota viipymättä yhteys laitteen myyjään.
2 Työnnä turboharja tai tarvike imuputkeen niin, että se napsahtaa kuuluvasti paikalleen (kuva 3).
3 Työnnä imuputki käsi-imuriin niin, että se napsah-taa kuuluvasti paikalleen (kuva 4).

OHJE:

Voidaksesi käyttää laitetta käsi-imurina, työnnä turboharja tai varuste suoraan käsi-imuriin, niin että se napsahtaa kuuluvasti paikalleen (kuva 5).

Seinäpidikkeen kiinnittäminen

① Valitse laitteelle soveltuva säilytyspaikka, mieluiten pistorasian läheisyydessä. ② Laita laite seinäpidikkeeseen (kuva 6). ③ Aseta laite ja seinäpidike sillä tavoin seinää vasten, että turboharja on tasaisesti lattiaa vasten. ④ Merkitse seinäpidikkeen paikka lyijykynällä. ⑤ Poista laite seinäpidikkeestä. ⑥ Pidä seinäpidikettä seinää vasten ja merkitse porausreiät.
7 Kiinnitä seinäpidike ruuveilla ja tulpilla seinään.

Akun lataus

VAROITUS!

Tulipalo- ja räjähdysvaara! Käytä akun lataamiseen ainoastaan toimitukseen sisältyvää verkkoadapteria.

OHJE:

Laite on ladattava ennen ensimmäistä käyttöä. Ensimmäinen lataus kestää 4 tuntia. Jos se epäonnistuu, seurauksena voi olla akun keston heikkeneminen.

① Kiinnitä laite seinäpidikkeeseen. Jos haluat ladata laitteen käsi-imurina, paina putken vapautuspainiketta (kuva 7/①), poista imuputki tai varuste ja aseta käsi-imuri tasaiselle, lujalle pinnalle.
② Työnnä verkkoadapterin johto latausliitäntään (kuva 8). ③ Työnnä verkkoadapteri pistorasiaan. → Latauksen merkkivalot (kuva 1 /① & 9 /②) palavat jatkuvasti punaisina. Akun varauksen näytön valot (kuva 9 /①) vilkkuvat vuorotellen merkiksi latauksen edistymisestä, kunnes kaikki neljä palavat.
④ Akun varauksen näyttö sammuu korkeintaan 4 tunnin kuluttua, latauksen merkkivalot (kuva 1/① & 9/②) palavat jatkuvasti valkoisina. → Akku on täyteen ladattu. ⑤ Poista verkkoadapteri pistorasiasta (sähkön säästämiseksi) ja irrota verkkoadapterin johto latausliitännästä.

Imurointi

VAROITUS!

Noudata erityistä varovaisuutta portaita puhdis- taessasi.

OHJE:

Kun akku on lähes tyhjä, laite sammuu muutaman sekunnin kuluessa. Lataa akku täyteen, > "Akun lataus" sivulla 86.

OHJE:

Lisätehotoiminnon ja harjatelan jatkuva käyttö lyhentää akun kestoa.

① Asenna vaadittava varuste, > "Purkaminen pakkauksesta ja kokoaminen" sivulla 86. ② Käynnistä laite painamalla virtapainiketta (kuva 10/①). → Laite käynnistyy lisätehotoiminto aktivoituna. Paina lisätehopainiketta vaihdellaksesi täyden ja alhaisemman imutehon välillä (kuva 10/③). ③ Paina harjatelapainiketta kytkeäksesi harjatelan päälle ja pois päältä (kuva 10/②). ④ Imuroi.

OHJE:

Jos harjatela jumiutuu, laite kytkeytyy pois päältä ja turboharjan valo (kuva 1/5) vilkkuu punaisena. Paina virtapainiketta (kuva 10/1) kytkeäksesi laitteen pois päältä ja puhdista turboharja, > "Tukosten poistaminen" sivulla 87.

5 Sammuta laite painamalla virtapainiketta (kuva 10/①). → Laite kytkeytyy pois päältä.

Laitteen huolto

Pölysäiliön tyhjentäminen

① Paine putken vapautuspainiketta (kuva 7/①) ja irrota imuputki tai varuste käsi-imurista. ② Pidä pölynimuria jäteastian päällä ja paina pölysäiliön vapautuspainiketta (kuva 11/①). → Pölysäiliön kansi aukeaa ja pöly putoaa ulos.

Suodattimen puhdistus

HUOMIO!

Käytä laitetta ainoastaan molempien suodattimien ollessa asennettuina.

OHJE:

Parhaiden puhdistustulosten saavuttamiseksi koputtele suodattimet puhtaiksi 4–6 käyttökerran välein ja pese ne 3 kuukauden välein.

① Tyhjennä pölysäiliö, > "Pölysäiliön tyhjentäminen" sivulla 87. ② Käännä suodatinkantta vastapäivään (kuva 12) ja irrota se käsi-imurista. ③ Vedä suodattimen läpästä (kuva 13/①) irrottaaksesi sen kannesta.
4 Vedä pyöreästä vaahtomuovisuodattimesta poistaaksesi sen käsi-imurista. 5 Koputa molemmat suodattimet puhtaiksi jäteastian päällä lian poistamiseksi.
6 Pese suodattimet juoksevalla vedellä (kork. 40 °C).
7 Anna suodattimien kuivua vähintään 24 tuntia, ennen kuin laitat ne takaisin laitteeseen.

Erottimen puhdistus

① Tyhjennä pölysäiliö, > "Pölysäiliön tyhjentäminen" sivulla 87. ② Käännä suodatinkantta vastapäivään (kuva 12) ja irrota se käsi-imurista. ③ Paina pölysäiliön vapautuspainiketta ja avaa pölysäiliö. ④ Irrota erotin painamalla se ulos pölysäiliöstä ja vetämällä se ulos kotelosta (kuva 14). ⑤ Vedä suodatin ulos erottimesta (kuva 15).
⑥ Koputa suodatin ja erotin puhtaiksi jäteastian päällä lian poistamiseksi. ⑦ Huuhtele suodatin juoksevalla vedellä (kork. 40 °C). ⑧ Anna suodattimen kuivua vähintään 24 tuntia, ennen kuin laitat sen takaisin laitteeseen.

Tukosten poistaminen

Poista karvat harjatelasta varovaisesti saksilla jumiutumisen poistamiseksi.

Käytä harjanvartta tai vastaavaa tylppää esinettä poistaaksesi imuputken tukokset.

Harjatelan irrottaminen ja vaihtaminen

1 Paina varusteen vapautuspainiketta ja irrota turboharja imuputkesta tai käsi-imurista (kuva 16/1).
2 Etsi kirjain "A" turboharjan alapuolelta saadaksesi selville, mikä suojus sinun on poistettava (kuva 17/ A).
3 Irrota kolme ruuvia ruuvimeisselillä ja poista suojus. 4 Työnnä harjatela ulos kotelosta (kuva 18).
5 Poista tukokset tai vaihda harjatela, jos se on viallinen. 6 Paina harjatela suojukseen kiinni, työnnä molemmat osat koteloon (kuva 19) ja kiinnitä suojus ruuveilla.

Käyttöhihnan irrottaminen ja vaihto

1 Paina varusteen vapautuspainiketta ja irrota turboharja imuputkesta tai käsi-imurista (kuva 16/1).
② Etsi kirjain "B" turboharjan alapuolelta saadaksesi selville, mikä suojus sinun on poistettava (kuva 17/ B).
3 Irrota kolme ruuvia ruuvimeisselillä ja poista suojus.
4 Jos käyttöhihna on vaurioitunut, poista se ja aseta uusi käyttöhihna hammaspyörien päälle (kuva 20).
5 Aseta suojus takaisin paikalleen ja kiinnitä se ruuveilla.

Varusteet

• Rakosuulake – 0777007 (kuva. 21/A)
• Harjatela – 0777017 (kuva 21/B)
- Moottorin esisuodatin – 0777001 (kuva 21/C)
- Seinäpidike – 0777006 (kuva 21 /D)
- Suodatinsarja (erotin+suodatin) – 0777002 (kuva 21 /E)
• 24 V:n verkkoadapteri – 0767004 (kuva 21/F)
- 32 V:n verkkoadapteri – 0777004 (kuva 21 /F)
- Suulake eläinten karvoille – 0777009 (kuva 21 /G)
- Kalusteharja – 0777008 (kuva 21 /H)
- Parkettisuulake – 0777011 (kuva 21 /l)

Vikojen korjaaminen

Ennen kuin otat yhteyttä Dirt Devil -keskushuoltoon tai toimitat sen Dirt Devil -keskushuoltoon, löydät runsaasti lisäohjeita verkkosivustomme palvelalueelta ongelmasi korjaamiseksi. www.dirtdevil.de/service

VAROITUS!

Ennen kuin aloitat vian etsimisen, katkaise lait- teen virta. Älä milloinkaan käytä viallista laitetta, verkkoadapteria tai viallista akkua.
