INSTRUKCJA OBSŁUGI Blade 2 Max DD7881 DIRT DEVIL

** Koszty rozmów z zagranicy (czyli spoza Niemiec) zależą od cen i aktualnych taryf operatorów zagranicznych.

CZ

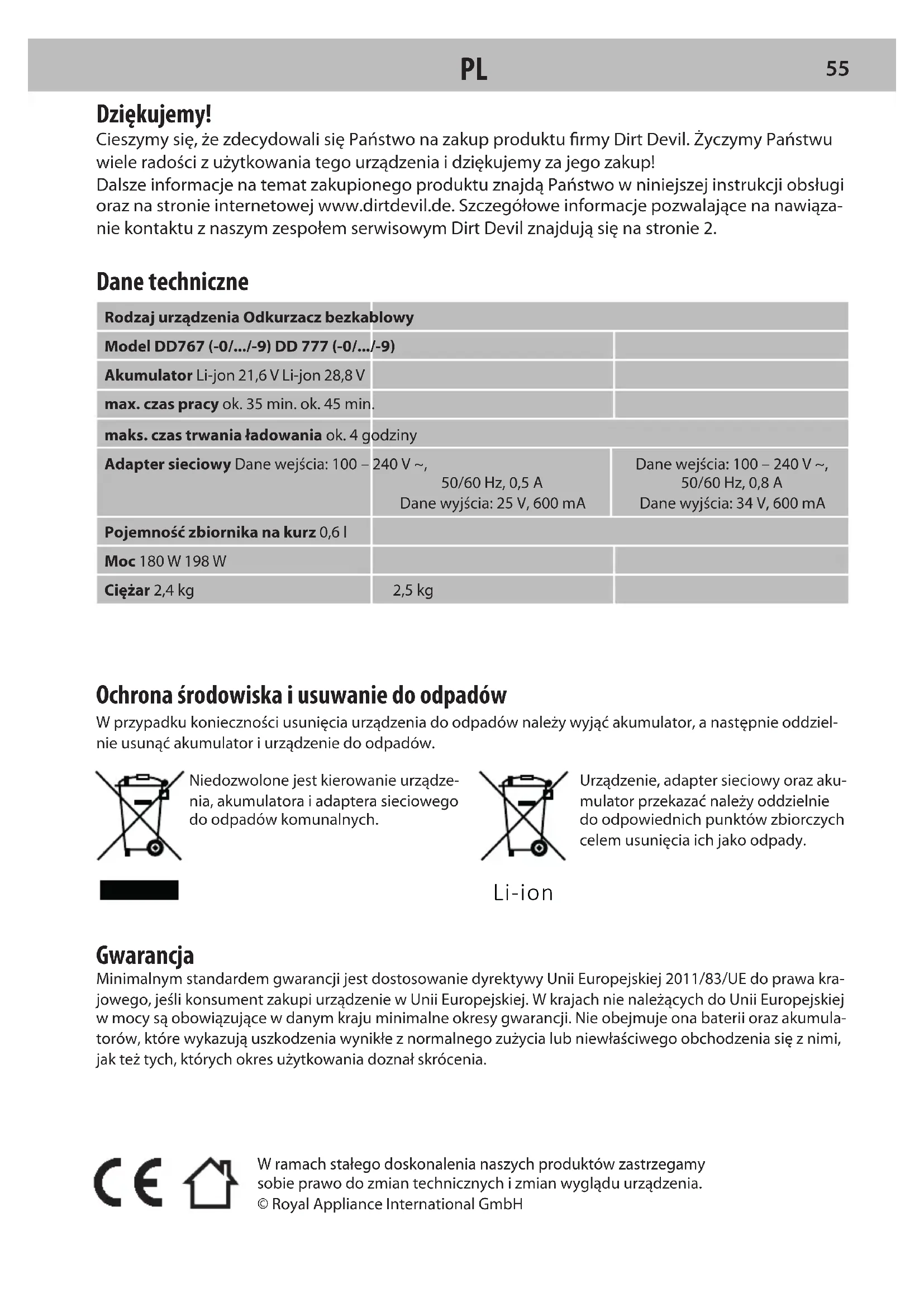

Cieszymy się, że zdecydowali się Państwo na zakup produktu firmy Dirt Devil. Życzymy Państwu wiele radości z użytkowania tego urządzenia i dziękujemy za jego zakup!

Dalsze informacje na temat zakupionego produktu znajdą Państwo w niniejszej instrukcji obsługi oraz na stronie internetowej www.dirtdevil.de. Szczegółowe informacje pozwalające na nawiązanie kontaktu z naszym zespołem serwisowym Dirt Devil znajdują się na stronie 2.

Dane techniczne

Rodzaj urządzenia Odkurzacz bezkablowy
Model DD767 (-0/.../-9) DD 777 (-0/.../-9)
Akumulator Li-jon 21,6 V Li-jon 28,8 V
max. czas pracy ok. 35 min. ok. 45 min.
maks. czas trwania ładowania ok. 4 godziny
Adapter sieciowy Dane wejścia: 100 – 240 V ~,50/60 Hz, 0,5 ADane wyjścia: 25 V, 600 mA		Dane wejścia: 100 – 240 V ~,50/60 Hz, 0,8 ADane wyjścia: 34 V, 600 mA
Pojemność zbiornika na kurz 0,6 l
Moc 180 W 198 W
Ciężar 2,4 kg	2,5 kg

Ochrona środowiska i usuwanie do odpadów

W przypadku konieczności usunięcia urządzenia do odpadów należy wyjąć akumulator, a następnie oddzielnie usunąć akumulator i urządzenie do odpadów.

Niedozwolone jest kierowanie urządzenia, akumulatora i adaptera sieciowego do odpadów komunalnych.

Urządzenie, adapter sieciowy oraz akumulator przekazać należy oddzielnie do odpowiednich punktów zbiorczych celem usunięcia ich jako odpady.

Li-ion

Gwarancja

Minimalnym standardem gwarancji jest dostosowanie dyrektywy Unii Europejskiej 2011/83/UE do prawa krajowego, jeśli konsument zakupi urządzenie w Unii Europejskiej. W krajach nie należących do Unii Europejskiej w mocy są obowiązujące w danym kraju minimalne okresy gwarancji. Nie obejmuje ona baterii oraz akumulatorów, które wykazują uszkodzenia wynikłe z normalnego zużycia lub niewłaściwego obchodzenia się z nimi, jak też tych, których okres użytkowania doznał skrócenia.

WSKAZÓWKI BEZPIECZEŃSTWA dotyczące instrukcji obsługi

Przed przystąpieniem do użytkowania urządzenia prosimy o przeczytanie całej instrukcji obsługi. Należy starannie przechowywać niniejszą instrukcję obsługi. W przypadku przekazania urządzenia osobom trzecim, należy również dołączyć niniejszą instrukcję obsługi urządzenia. Nieprzestrzeganie poniższej instrukcji obsługi może spowodować ciężkie obrażenia ciała lub uszkodzenie urządzenia. Producent nie ponosi żadnej odpowiedzialności za szkody wynikające z nie przestrzegania niniejszej instrukcji obsługi. Ważne wskazówki zawarte poza tym rozdziałem oznaczono w następujący sposób:

OSTRZEŻENIE!

Ostrzeżenie przed zagrożeniem dla zdrowia i możliwym ryzykiem obrażeń.

UWAGA!

Wskazanie na możliwe zagrożenia dla urządzenia lub innych przedmiotów.

WSKAZÓWKA

Podkreśla praktyczne wskazówki i informacje dla użytkownika.

Niniejszą instrukcję obsługi można też pobrać z naszej strony internetowej:

www.dirtdevil.de

dotyczące określonych grup osób

Omawiane urządzenie może być obsłu

giwane przez dzieci w wieku powyżej 8 lat i osoby dorosłe ze zmniejszonymi zdolnościa mi fizycznymi, sensorycznymi lub psychicz- nymi lub nie posiadające doświadczenia i/ lub wiedzy pod warunkiem, że są pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego używania urządzenia i zrozumiały wynikające stąd niebezpieczeństwa.

Dzieciom nie wolno bawić się urządzeniem.
Czyszczenia i konserwacji wykonywanych przez użytkownika nie mogą wykonywać dzieci bez nadzoru.
■ Materiałów opakowania oraz części o niewielkich rozmiarach nie wolno wykorzystywać do zabawy. Występuje niebezpieczeństwo uduszenia.
Dzieci, które mają mniej niż 8 lat, nie powinny przebywać w pobliżu urządzenia oraz adaptera sieciowego ani też kabla ładowarki podczas gdy są one załączone, podłączone do gniazdka lub w trakcie schładzania.

dotyczące zasilania prądem elektrycznym

Urządzenie ładowane jest energią elektryczną. Zachodzi przy tym niebezpieczeństwo porażenia prądem. Dlatego prosimy o stosowanie się do poniższych zaleceń:

Nigdy nie chwytać mokrymi rękoma akumulatora ani adaptera sieciowego. Urządzenia, akumulatora ani adaptera sieciowego nie wolno zanurzać w wodzie ani innych cieczach.
Podczas wyciągania adaptera sieciowego z gniazdka zawsze trzymać bezpośrednio za adapter sieciowy. Nigdy nie ciągnąć za kabel adaptera sieciowego.
Zapewnić, aby kabel adaptera sieciowego nie był załamany, zakleszczony oraz aby nie było możliwe przejeżdżanie po nim, jak też aby nie miał on styczności ze źródłami ciepła.

Do ładowania akumulatora używać należy wyłącznie dostarczonego adaptera sieciowego. ż

- Przed użyciem sprawdzić, czy kabel adaptera sieciowego nie jest uszkodzony. W żadnym przypadku nie wolno użytkować adaptera sieciowego z uszkodzoną wtyczką albo kablem. Adapter sieciowy podłącaźć tylko do gniazdek w których panuje napięcie zgodne z wartością podaną na adapterze sieciowym.

Przed przystąpieniem do czyszczenia lub konserwacji urządzenia upewnić się, że jest s ono wyłączone i że nie jest podłączone do adaptera sieciowego.

dotyczące walca szczotkowego

Znajdujący się w turboszczotce walec szczotkowy wiruje z dużą prędkością obrotową. Stanowi to źródło różnorakich zagrożeń dla ludzi, zwierząt i przedmiotów:

W żadnym przypadku nie wolno odkurzać ludzi, zwierząt ani roślin. W trakcie pracy urządzenia części ciała i odzież trzymać należy z dala od ruchomych elementów i otworów. Może dojść do ich wciągnięcia i powstania obrażeń.
■ Przed przystąpieniem do ściągania lub nasadzania turboszczotki, jak też jej otwarcia i czyszczenia, należy wyłączyć urządzenie.
Nie przejeżdżać po kablach, przewodach itd., ponieważ mogą się one wpłatać w walec szczotkowy i w wyniku tego doznać uszkodzeń.
Walca szczotkowego nie należy zbliżać do żadnych wrażliwych powierzchni. W przeciwnym wypadku dojść może do powstania szkód na rzeczach. Należy przestrzegać instrukcji czyszczenia i konserwacji producenta.

Walca szczotkowego nie należy też zbli- żać do firanek, zasłon, długich frędzli i temu podobnych. W przeciwnym wypadku dojść może do wciągnięcia i uszkodzenia tego ty- pu przedmiotów.
Walec szczotkowy stosować wyłącznie do czyszczenia dywanów.

dotyczące akumulatora

W przypadku niewłaściwego obchodzenia ubię z akumulatorami istnieje niebezpieczeństwo obrażeń.

Do ładowania akumulatora używać należy wyłącznie dostarczonego adaptera sieciowego.
Nigdy nie zwierać akumulatora, tzn. nie dotykać obydwu biegunów jednocześnie, szczególnie nie wolno ich dotykać przy pomocy przedmiotów przewodzących prąd elektryczny.
W żadnym przypadku nie wolno rozbierać lub deformować akumulatora, ani też wystawiać go na działanie wysokich temperatur.
W razie niewłaściwego obchodzenia się może nastąpić wyciek cieczy z akumulatora. Należy unikać kontaktu z tą cieczą.
Gdyby jednak miało dojść do kontaktu z wydostającą się cieczą należy spłukać ją dużą ilością wody oraz udać się do lekarza.
■ Przed przystąpieniem do wybudowania akumulatora upewnić się, że adapter siecio- wy nie jest podłączony.

w przypadku uszkodzonego urządzenia

W przypadku uszkodzenia urządzenia, adaptera sieciowego lub kabla adaptera sieciowego wymianę zlecać należy producentowi, jego serwisowi lub osobie o podobnych kwalifikacjach, pozwoli to na uniknięcie zagrożeń.

Uszkodzone urządzenie oddawać należy do naprawy do autoryzowanego zakładu specjalistycznego lub do serwisu Dirt Devil > „International Services” na stronie 2.
Zabrania się użytkowania niesprawnego urządzenia, adaptera sieciowego, kabla adaptera sieciowego lub niesprawnego akumulatora!

dotyczące stosowania zgodnego

z przeznaczeniem

Urządzenie przeznaczone jest wyłącznie do użytku domowego. Nie nadaje się do użytku komercyjnego. Urządzenie przeznaczone jest jedynie do czyszczenia lekko zanieczyszczonych, suchych podłóg twardych, dywanów, sufitów pokojów lub garniturów. Każdy inny sposób stosowania uważany jest za niezgodny z przeznaczeniem i jest niedozwolony.

Zabronione jest w szczególności:

Odkurzanie

— osób, zwierząt, roślin oraz noszonej na ciele odzieży → Znaczne ryzyko powstania obrażeń!
– rozżarzonego popiołu, palących się papierosów, zapałek oraz materiałów łatwopalnych → Niebezpieczeństwo pożaru!
- wody oraz innych cieczy → Niebezpieczeństwo zwarcia!
– tonerów (do drukarek laserowych, kopiarek itd.) → Niebezpieczeństwo

pożaru i wybuchu!

Użytkowanie
- w pobliżu materiałów wybuchowych lub łatwopalnych → Niebezpieczeństwo pożaru i wybuchu!
– na wolnym powietrzu → Niebezpieczeństwo zniszczenia przez deszcz i zanieczyszczenia!
- nie oryginalnego wyposażenia dodatkowego. Może to ujemnie wpływać na bezpieczeństwo urządzenia.

Samodzielne czynności naprawcze → Nie-bezpieczeństwo powstania obrażeń oraz utrata roszczeń do bezpłatnej wymiany!

dotyczące przechowywania

Przechowywać urządzenie w chłodnym i suchym pomieszczeniu, w miejscu niedostępnym dla dzieci.
Urządzenie nie stoi swobodnie. Pomiędzy każdorazowym użytkowaniem położyć urządzenie płasko na podłożu, tak aby nie stanowił przeszkody narażającej na potknięcie.

dotyczące usuwania odpadów

Po zakończeniu użytkowania należy urządzenie i akumulator usunąć do odpadów wyłącznie przy uwzględnieniu wymagań ochrony środowiska oraz zgodnie z opisem, > „Ochrona środowiska i usuwanie do odpadów” na stronie 55.

■ Przed usunięciem urządzenia do odpadów należy wyjąć akumulator.

■ Akumulator należy bezpiecznie usunąć do odpadów.

Przygotowania

Zapoznanie się z urządzeniem

Rys. 1: ① Uchwyt z lampką kontrolną ładowania; ② Deblokada rur; ③ Rura ssąca; ④ Deblokada wyposażenia dodatkowego; ⑤ Lampka turboszczotki; ⑥ Turboszczotka z walcem szczotkowym; ⑦ Przyłącze ładowania (nie widoczne); ⑧ Odkurzacz ręczny; ⑨ Adapter sieciowy; ⑩ Przycisk ZAŁ./WYŁ.; ⑪ Pokrywa filtra; ⑫ Wskaźnik stanu naładowania akumulatora; ⑬ Przycisk walca szczotkowego; ⑭ Uchwyt ścienny; ⑮ Przycisk boost; ⑯ Lampka kontrolna ładowania; ⑰ Pojemnik na kurz

Wyposażenie dodatkowe (opcjonalnie):

Rys. 2: A Ssawka szczelinowa; B Ssawka do sierści zwierząt; C Szczotka do kurzu; D Ssawka do parkietów

Rozpakowanie i montaż

① Po rozpakowaniu sprawdzić kompletność dosta-wy. W przypadku stwierdzenia szkód transportowych lub brakujących składników należy natychmiast zawiadomić punkt sprzedaży. ② Turboszczotkę lub wyposażenie dodatkowe nasadzić na rurę ssącą aż do słyszalnego zatrzaśnięcia (Rys. 3). ③ Rurę ssącą wetknąć do odkurzacza ręcznego aż do słyszalnego zatrzaśnięcia (Rys. 4).

WSKAZÓWKA:

Celem stosowania urządzenia w charakterze odkurzacza ręcznego należy turboszczotkę lub wyposażenie dodatkowe wetknąć bezpośrednio do odkurzacza ręcznego aż do słyszalnego zatrzaśnięcia (Rys. 5).

Montaż uchwytu ściennego

① Wybrać miejsce odpowiednie do przechowywania urządzenia, najlepiej w pobliżu gniazdka elektrycznego. ② Wetknąć urządzenie do uchwytu ściennego (Rys. 6). ③ Urządzenie wraz z uchwytem ściennym postawić przy ścianie w taki sposób, aby turboszczotka spoczywała płasko na podłodze. ④ Przy użyciu ołówka zaznaczyć pozycję uchwytu ściennego.
5 Wyjąć urządzenie z uchwytu ściennego.
6 Przytrzymując uchwyt ścienny przy ścianie zaznaczyć miejsca wiercenia otworów. 7 Przy użyciu wkrętów i kołków przymocować uchwyt ścienny do ściany.

Ładowanie akumulatora

OSTRZEŻENIE!

Niebezpieczeństwo pożaru i wybuchu! Do ładowania akumulatora używać należy wyłącznie dostarczonego adaptera sieciowego.

WSKAZÓWKA:

Przed pierwszym użyciem należy naładować urządzenie. Pierwsze ładowanie trwa 4 godziny. Przerwanie tego procesu może mieć negatywny wpływ na czas pracy akumulatora.

① Włożyć urządzenie do uchwytu ściennego. Celem ładowania urządzenia w charakterze odkurzacza ręcznego należy wcisnąć deblokadę rur (Rys. 7/1), wyjąć rurę ssącą lub wyposażenie dodatkowe, a następnie położyć odkurzacz ręczny na równej, stabilnej powierzchni.
② Kabel adaptera sieciowego wetknąć do przyłącza ładowania (Rys. 8). ③ Wetknąć adapter sieciowy do gniazdka. → Lampki kontrolne ładowania (Rys. 1/① & 9/②) świecą ciągłym światłem czerwonym. Celem sygnalizowania postępu ładowania lampki wskaźnika stanu naładowania akumulatora rozświetlają się po kolei (Rys. 9/①), aż do momentu, w którym świecą się wszystkie cztery. ④ Po upływie maksymalnie 4 godzin wskaźnik stanu naładowania akumulatora wyłącza się, lampki kontrolne ładowania (Rys. 1/① & 9/②) świecą ciągłym światłem białym. → Akumulator jest całkowicie naładowany. ⑤ Odłączyć adapter sieciowy od gniazdka (oszczędza to prąd) i wyciągnąć kabel adaptera sieciowego z przyłącza ładowania.

Odkurzanie

OSTRZEŻENIE!

Zachować szczególną ostrożność podczas czyszczenia schodów.

WSKAZÓWKA:

Gdy akumulator jest niemalże całkowicie rozładowany, urządzenie wyłącza się w ciągu kilku sekund. Całkowicie naładować akumulator, > „Ładowanie akumulatora” na stronie 59.

WSKAZÓWKA:

Ciągłe stosowanie funkcji boost oraz walca szczotkowego redukuje czas pracy akumulatora.

① Zamontować wymagane wyposażenie dodatkowe, > „Rozpakowanie i montaż” na stronie 59.② Naci- snąć przycisk ZAŁ./WYŁ. celem załączenia urządzenia (Rys. 10/①). → Urządzenie uruchamia się z załączoną funkcją boost. Naciskanie przycisku boost pozwala na przełączania pomiędzy pełną i zmniejszoną wy- dajnością ssania (Rys. 10/③). ③ Naciskanie przycisku walca szczotkowego pozwala na załączania i wyłącza- nia walca szczotkowego (Rys. 10/②). ④ Przystąpić do odkurzania.

WSKAZÓWKA:

W przypadku zablokowania walca szczotkowego urządzenie wyłącza się, a lampka turboszczotki (Rys. 1/5) migocze na czerwono. Nacisnąć przycisk ZAŁ./WYŁ. (Rys. 10/1) celem wyłączenia urządzenia oraz oczyścić turboszczotkę, >„Usuwanie zablokowań” na stronie 60.

5 Nacisnąć przycisk ZAŁ./WYŁ. celem wyłączenia urządzenia (Rys. 10/①). → Urządzenie wyłącza się.

Konserwacja urządzenia

Opróżnianie pojemnika na kurz

① Wcisnąć deblokadę rur (Rys. 7/①) i wyjąć rurę ssącą lub wyposażenie dodatkowe z odkurzacza ręcznego. ② Trzymając odkurzacz ręczny bezpośrednio ponad wiadrem na śmieci nacisnąć deblokadę kurzu (Rys. 11/①). → Pokrywa pojemnika na kurz odchyla się w dół i kurz wypada na zewnątrz.

Czyszczenie filtrów

UWAGA!

Urządzenie stosować tylko wtedy, gdy założone są oba filtry.

WSKAZÓWKA:

Celem uzyskania jak najlepszych wyników czyszczenia należy wytrzepywać filtry co 4 – 6 zastosowań oraz prać je co 3 miesiące.

① Opróżnić pojemnik na kurz, > „Opróżnianie pojemnika na kurz” na stronie 60. ② Obrócić pokrywę filtra w kierunku przeciwnym do ruchu wskazówek zegara (Rys. 12) i zdjąć ją z odkurzacza ręcznego.
③ Ciągnąć za wypustkę filtra (Rys. 13/①) celem ściągnięcia go z pokrywy. ④ Ciągnąć za okrągły filtr z tworzywa piankowego celem wyciągnięcia go z odkurzacza ręcznego. ⑤ Wytrzepać oba filtry ponad wiadrem na śmieci celem usunięcia zanieczyszczeń.
6 Wyprać filtry pod bieżącą wodą (maks. 40 °C).
7 Przed ponownym założeniem filtrów do urządzenia odczekać co najmniej 24 godziny do ich wyschnięcia.

Czyszczenie separatora

① Opróżnić pojemnik na kurz, > „Opróżnianie pojemnika na kurz” na stronie 60. ② Obrócić pokrywę filtra w kierunku przeciwnym do ruchu wskazówek zegara (Rys. 12) i zdjąć ją z odkurzacza ręcznego.
③ Nacisnąć deblokadę pojemnika na kurz i otworzyć pojemnik na kurz. ④ Celem zwolnienia separatora wycisnąć go z pojemnika na kurz i wyciągnąć z obudowy (Rys. 14). ⑤ Wyciągnąć filtr z separatora (Rys. 15).
⑥ Wytrzepać filtr i separator ponad wiadrem na śmieci celem usunięcia zanieczyszczeń. ⑦ Wypłukać filtr pod bieżącą wodą (maks. 40 °C). ⑧ Przed po-nownym założeniem filtra do urządzenia odczekać co najmniej 24 godziny do jego wyschnięcia.

Usuwanie zablokowań

Przy pomocy nożyczek ostrożnie usunąć włosy z walca szczotkowego celem usunięcia zablokowania.

Do usuwania zablokowań z rury ssącej użyć trzonka od miotły lub innego podobnego nieostrego przedmiotu.

Wyjmowanie i wymiana walca szczotkowego

① Wcisnąć deblokadę wyposażenia dodatkowego i wyjąć turboszczotkę z rury ssącej lub odkurzacza ręcznego (Rys. 16/①). ② W dolnej części turboszczotki odszukać literę „A” celem stwierdzenia, jaką pokrywę należy usunąć (Rys. 17/⑨). ③ Wkrętakiem odkręcić śruby i zdjąć pokrywę. ④ Wysunąć walec szczotkowy z obudowy (Rys. 18). ⑤ Usunąć zablokowanie lub wymienić walec szczotkowy, w przypadku gdy jest uszkodzony. ⑥ Wcisnąć walec szczotkowy na pokrywę, oba elementy wsunąć do obudowy (Rys. 19) i przy użyciu śrub zamocować pokrywę.

Wybudowanie i wymiana pasa napędowego

① Wcisnąć deblokadę wyposażenia dodatkowego i wyjąć turboszczotkę z rury ssącej lub z odkurzacza ręcznego (Rys. 16/①). ② W dolnej części turboszczotki odszukać literę „B” celem stwierdzenia, jaką pokrywę należy usunąć (Rys. 17/⑧). ③ Wkrętakiem odkręcić śruby i zdjąć pokrywę. ④ Jeżeli pas napędowy jest uszkodzony należy go usunąć i naprężyć nowy na kołach zębatych (Rys. 20). ⑤ Na powrót założyć pokrywę i zamocować ją przy użyciu śrub.

Wyposażenie dodatkowe

• Ssawka szczelinowa – 0777007 (Rys. 21/A)
• Walec szczotkowy – 0777017 (Rys. 21 /B)
• Wstępny filtr ochronny silnika – 0777001 (Rys. 21 /C)
• Uchwyt ścienny – 0777006 (Rys. 21 /D)
• Komplet filtrów (separator + filtr) – 0777002 (Rys. 21 /E)
• Adapter sieciowy 24 V – 0767004 (Rys. 21 /F)
• Adapter sieciowy 32 V – 0777004 (Rys. 21 /F)
• Ssawka do sierści zwierząt – 0777009 (Rys. 21 /G)
• Ssawka szczotkowa do mebli – 0777008 (Rys. 21 /H)
• Ssawka do parkietów – 0777011 (Rys.21 /I)

Rozwiązywanie problemów

Przed skontaktowaniem się z naszym serwisem klienta firmy Dirt Devil lub przesłaniem urządzenia do serwisu klienta firmy Dirt Devil można zapoznać się ze znajdującymi się w obszarze serwisowym naszej strony internetowej dodatkowymi wskazówkami pozwalającymi na rozwiązanie i usunięcie problemu. www.dirtdevil.de/service

OSTRZEŻENIE!

Przed przystąpieniem do ustalania przyczyny występujących problemów wyłączyć urządzenie. Zabrania się użytkowania niesprawnego urządzenia, adaptera sieciowego lub niesprawnego akumulatora.
