NAUDOJIMO INSTRUKCIJA Blade 2 Max DD7881 DIRT DEVIL
** skambinant telefonu iš užsienio, kaina pri- klauso nuo tos šalies ryšio paslaugų teikėjo taikomų mokesčių ir galiojančių įkainių.
LV
Džiaugiamės, kad nusprendėte įsigyti „Dirt Devil“ gaminį. Linkime malonaus prietaiso naudojimo ir dėkojame už pirkinį!
Daugiau informacijos apie gamini rasite šioje naudojimo instrukcijoje ir mūsų interneto svetainėje adresu www.dirtdevil.de. Mūsų „Dirt Devil“ techninės pagalbos kontaktus rasite prie 2 psl. pateiktų kontaktų.

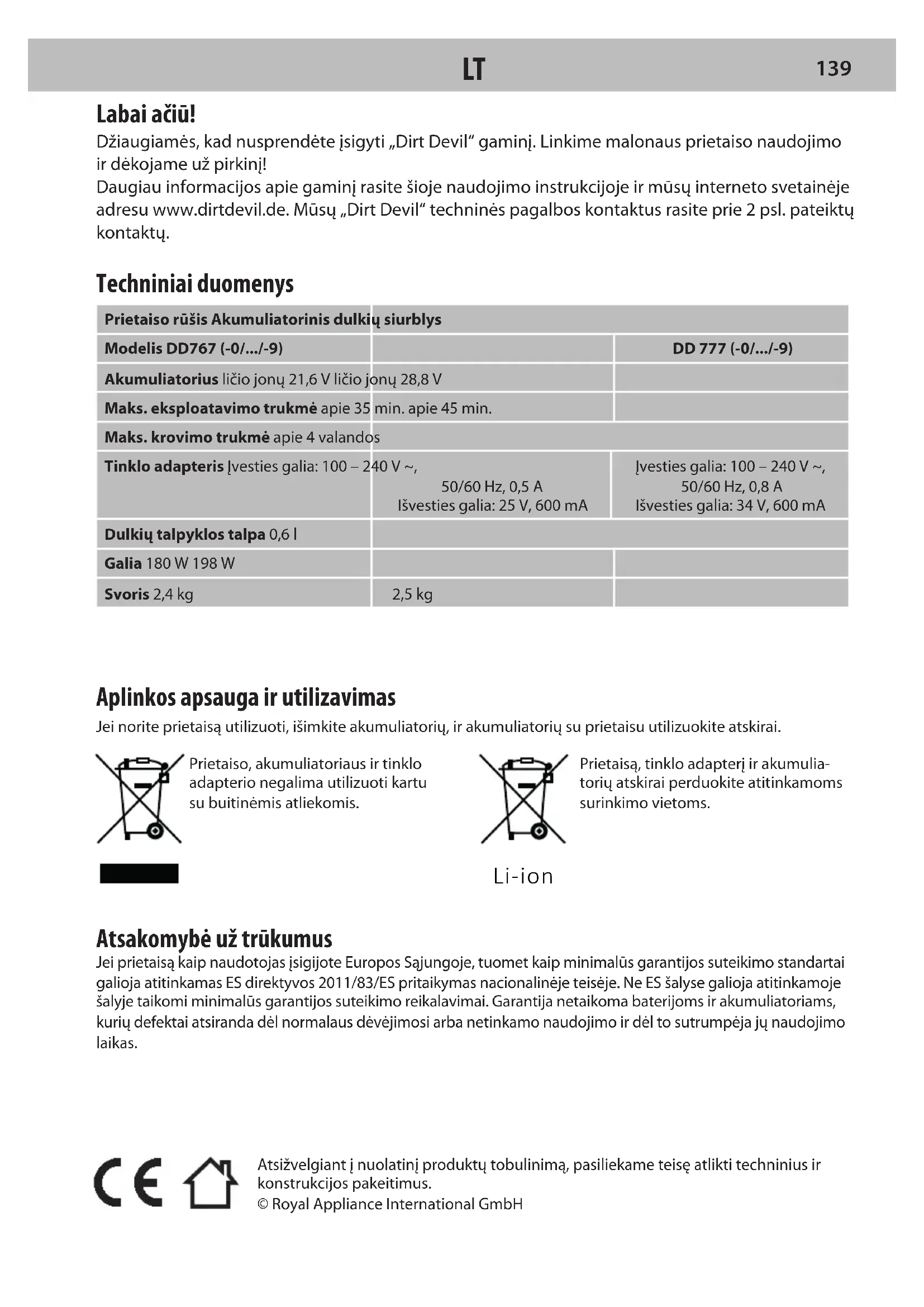

Techniniai duomenys
| Prietaiso rūšis Akumuliatorinis dulkių siurblys | ||
| Modelis DD767 (-0/.../-9) | DD 777 (-0/.../-9) | |
| Akumuliatorius ličio jonų 21,6 V ličio jonų 28,8 V | ||
| Maks. eksploatavimo trukmė apie 35 min. apie 45 min. | ||
| Maks. krovimo trukmė apie 4 valandos | ||
| Tinklo adapteris ľvesties galia: 100 – 240 V ~,50/60 Hz, 0,5 AIšvesties galia: 25 V, 600 mA | Įvesties galia: 100 – 240 V ~,50/60 Hz, 0,8 AIšvesties galia: 34 V, 600 mA | |
| Dulkių talpyklos talpa 0,6 l | ||
| Galia 180 W 198 W | ||
| Svoris 2,4 kg | 2,5 kg | |
Aplinkos apsauga ir utilizavimas
Jei norite prietaisą utilizuoti, išimkite akumuliatorių, ir akumuliatorių su prietaisu utilizuokite atskirai.
Prietaiso, akumuliatoriaus ir tinklo adapterio negalima utilizuoti kartu su buitinėmis atliekomis.
Prietaisą, tinkło adapterį ir akumuliatorių atskirai perduokite atitinkamoms surinkimo vietoms.
Li-ion
Atsakomybė už trūkumus
Jei prietaisą kaip naudotojas įsigijote Europos Sąjungoje, tuomet kaip minimalūs garantijos suteikimo standartai galioja atitinkamas ES direktyvos 2011/83/ES pritaikymas nacionalinėje teisėje. Ne ES šalyse galioja atitinkamoje šalyje taikomi minimalūs garantijos suteikimo reikalavimai. Garantija netaikoma baterijoms ir akumuliatoriams, kurių defektai atsiranda dėl normalaus dėvėjimosi arba netinkamo naudojimo ir dėl to sutrumpėja jų naudojimo laikas.
SAUGOS NURODYMAI
Naudojimo instrukcija
Prieš pradėdami naudoti prietaisą, kruopščiai perskaitykite šią naudojimo instrukciją. Saugokite šią naudojimo instrukciją. Perduodami prietaisą tretiesiems asmenims, perduokite ir šią naudojimo instrukciją. Neatsižvelgus i šią naudojimą instrukciją, gali-mi sunkūs sužalojimai arba prietaiso gedimai. Neatsakome už gedimus, kilusius dėl to, jei nebuvo atsižvelgta i šią instrukciją. Svarbūs nurodymai, kurie yra ne šiame sky-riuje, pažymėti, kaip nurodyta toliau:
ISPÈJIMAS!
Įspėja apie pavojus jūsų sveikatai ir parodo galimas susižalojimo rizikas.
DÈMESIO!
Nurodo galimas grèsmes prietaisui arba kitiems daiktams.
NURODYMAS
Pabrėžia patarimus ir informaciją.
Šią naudojimo instrukciją galite parsisiųsti iš mūsų interneto svetainės:
www.dirtdevil.de
Tam tikroms asmenų grupėms
■ Vaikai nuo 8 metų, asmenys, kuriems būdingi sumažėję fiziniai, jutimo arba protiniai gebėjimai, ir patirties ir (arba) žinių neturin-tys asmenys gali naudotis šiuo prietaisu pri-žiūrimi kitų arba apmokyti saugiai juo naudotis ir suprantantys dėl to kylančius pavojus.
Draudžiama vaikams žaisti su prietaisu.
■ Vaikams be priežiūros draudžiama valyti ir prižiūrėti prietaisą.
- Negalima žaisti su pakuotės medžiagomis ir mažomis dalimis. Kyla pavojus uždusti.
Mažesniems nei 8 metų vaikams negalima leisti artintis prie prietaiso, tinklo adapterio ir tinklo adapterio laido, kol prietaisas jjungtas, prijungtas prie kištukinio lizdo arba vėsta.
Elektros srovės tiekimas
Prietaisui jkrauti naudojama elektros srovė. Kyla pavojus patirti elektros smūgį. Todėl atsižvelkite į toliau pateiktus punktus.
Niekada neimkite akumuliatoriaus ir tinklo adapterio drėgnomis rankomis. Prietaiso, akumuliatoriaus ir tinklo adapterio niekada nenardinkite į vandenį ar kitus skysčius.
■ Jei tinklo adapterj norite ištraukti iš kištu- kinio lizdo, visada traukite už paties kištuko. Niekada netraukite už tinklo adapterio laido.
■ Įsitikinkite, kad tinklo adapterio laidas nėra sulenktas, prispaustas, pervažiuotas ir nesiliečia prie karščio šaltinio.
Akumuliatorių kraukite tik pristatytu tinklo adapteriu.
Prieš naudodami patikrinkite, ar tinklo adapterio laidas nepažeistas. Niekada ne- naudokite tinklo adapterio, kurio kištukas arba laidas pažeisti. Tinklo adapterj junkite tik prie kištukinių lizdų, kuriais tiekiama ant tinklo adapterio nurodyta elektros įtampa.
Prieš pradėdami prietaiso valymo arba Akumuliatorius
techninės priežiūros darbus įsitikinkite, kad prietaisas išjungtas ir neprijungtas tinklo adapteris.
Apie šepetinį veleną
Turbo antgalyje esantis šepetinis velenas sukasi dideliu greičiu. Todėl gali kilti įvairių toliau nurodytų pavojų žmonėms, gyvū-nams ir daiktams.
Netinkamai naudojant akumuliatorių kyla pavojus susižeisti.
Akumuliatorių kraukite tik pristatytu tinklo adapteriu.
Niekada trumpai nesujunkite akumuliatoriaus, t. y. vienu metu niekada nelieskite abiejų polių, o svarbiausia daiktų, kuriais teka elektra.
Niekada nesiurbkite žmonių, gyvūnų ar augalų. Kūno dalis ir drabužius laikykite atokiai nuo veikiančio prietaiso judančių dalių ir angų. Kitaip jie gali būti įtraukti ir Jūs susi- žalosite.
r Akumuliatoriaus niekada neardykite, ne- deformuokite ir nelaikykite aukštoje tempe- ratūroje.
- Neteisingai elgiantis, iš akumuliatoriaus gali ištekėti skystis. Stenkitės nepaliesti
Išjunkite prietaisą prieš nuimdami arbaskysčio. uždėdami turbo antgalį, prieš jį atidarydami arba valydami. busio sk
Nevažiuokite per laidus, linijas ir pan., nes jie gali įsipainioti į šepetinį veleną ir bus sugadinti.
Jei vis dėlto ant Jūsų patektų prasiskverbusio skysčio, nuplaukite jį dideliu vandens kiekiu ir kreipkitės į gydytoją.
Prieš nuimdami akumuliatorių, įsitikinkite, kad tinklo adapteris nejjungtas.
Šepetinį veleną laikykite atokiai nuo vis jautrių paviršių. Kitaip jie gali būti sugadinti. Laikykitės gamintojo pateiktų valymo ir priežiūros nurodymų.
Šepetinį veleną laikykite atokiai ir nuo uždangu, užuolaidų, ilgų kutų ir panašių daiktų. Šie daiktai gali būti įtraukti ir sugadinti.
Šepetinį veleną naudokite tik kilimams valyti.
Veiksmai prietaisui sugedus
Jei prietaisas, tinklo adapteris arba tinklo adapterio laidas pažeisti, juos turi pakeisti gamintojas, jo klientų aptarnavimo tarnybos darbuotojas ar kitas panašios kvalifikacijos asmuo, kad būtų galima išvengti pavojų.
Sugedusj prietaisą atiduokite remontuoti igaliotam techninės priežiūros centrui arba „Dirt Devil“ klientų aptarnavimo tarnybai, > „International Services“ 2 psl.
Niekada nenaudokite sugedusio prietai- so, tinklo adapterio, tinklo adapterio laido ar akumuliatoriaus!
Naudojimas pagal paskirti
Prietaisas gali būti naudojamas tik buityje. Jis nėra skirtas komerciniam naudojimui. Prietaisą naudokite tik šiek tiek nešvarioms, sausoms kietosioms grindims, kilimams, patalpų luboms ar garnitūrai valyti. Bet koks kitoks naudojimas yra naudojimas ne pagal paskirtį ir yra draudžiamas.
Ypač draudžiama
Siurbti:
- žmones, gyvūnus, augalus ar ant kūno dalių esančius drabužius
→ didelis pavojus susižeisti;
- rusenančius pelenus, degančias cigarettes, degtukus ir lengvai užsiliepsnojančias medžiagas
→ gali kilti gaisras;
– vandenj ir kitus skysčius
→ gali įvykti trumpasis jungimas;
– dažomuosius miltelius (skirtus lazeriniam spausdintuvui, kopijavimo aparatui ir t. t.)
→ gali kilti gaisras ir jvykti sprogimas.
Naudoti
— netoli sprogių ar lengvai užsiliepsnojančių medžiagų
→ gali kilti gaisras ir jvykti sprogimas;
- lauke
→ gali sugesti dėl lietaus ir nešvarumu;
– neoriginalių priedų – jie gali turėti neigiamos įtakos prietaiso saugai.
Savarankiškasremontavimas
→ kyla pavojus susižeisti ir neteksite teisės reikalauti nemokamo keitimo!
Apie saugojimą
■ Saugokite prietaisą vėsioje, sausoje, vai-kams nepasiekiamoje vietoje.
- Prietaisas nėra autonominis. Nenaudoja-mą prietaisą padėkite tam pritaikytoje vie-toje horizontaliai ant grindų, tačiau taip, kad už jo nebūtų galima užkliūti ir pargriūti.
Utilizavimas
Baigę naudoti, prietaisą su akumuliatoriumi utilizuokite nekenkdami aplinkai ir taip, kaip aprašyta > „Aplinkos apsauga ir utilizavimas“ 139 p..
Prieš utilizuodami prietaisą, išimkite akumuliatorių.
Saugiai utilizuokite akumuliatorių.
Paruošiamieji darbai
Prietaiso dalys
1 pav.:① Rankena su krovimo indikatoriumi;
② Vamzdžio fiksatorius; ③ Siurbimo vamzdis;
④ Priedų fiksatorius; ⑤ Turbo šepečio lemputė;
⑥ Turbo šepetys su šepetiniu velenu; ⑦ Krovimo jungtis (nematoma); ⑧ Rankinis siurblys; ⑨ Tinklo adapteris; ⑩ Jjungimo / išjungimo mygtukas;
⑪ Filtro dangtelis; ⑫ Akumuliatoriaus büsenos indikatorius; ⑬ Šepetinio veleno mygtukas; ⑭ Sieninis laikiklis; ⑮ Galios didinimo mygtukas; ⑯ Krovimo indikatorius; ⑰ Dulkių rezervuaras
Priedai (papildomai):
2 pav.: A Plyšių antgalis; B Antgalis gyvūnų plau-kams; C Dulkių šepetys; D Antgalis parketui
Išpakavimas ir montavimas
① Išpakavę patikrinkite, ar ko nors netrūksta. Jei pastebėtumėte transportuojant padarytą žalą arba ko nors trūktų, nedelsdami kreipkitės į savo prekybininką. ② Stumkite turbo šepetį arba kitą priedą ant siurbimo vamzdžio, kol jis girdimai užsifiksuos (3 pav.). ③ Įstumkite siurbimo vamzdį į akumuliatorinį siurblį, kad jis girdimai užsifiksuotų (4 pav.).
NURODYMAS:
Jei prietaisą norite naudoti kaip rankinį siurbli, turbo antgalį arba kitą priedą maukite tiesiai ant rankinio siurblio, kad jis girdimai užsifiksuotų (5 pav.).
Sieninio laikiklio tvirtinimas
① Pasirinkite prietaisui saugoti tinkamą vietą, geriausiai netoliese kištukinio lizdo. ② Idėkite prietaisą i sieninį laikiklj (6 pav.). ③ Prietaisą su sieniniu laikikliu prie sienos pastatykite taip, kad turbo antgalis ant grindų gulėtų gulsčiai. ④ Pieštuku pasižymėkite sieninio laikiklio vietą. ⑤ Išimkite prietaisą iš sieninio laikiklio. ⑥ Pridėkite sieninį laikiklj prie sienos ir pažymėkite gręžimo vietas. ⑦ Naudodami kaiščius, varžtais pritvirtinkite sieninį laikiklj prie sienos.
Akumuliatoriaus ikrovimas
ISPÈJIMAS!
Gali kilti gaisras ir jvykti sprogimas! Akumuliatorių kraukite tik pristatytu tinklo adapteriu.
NURODYMAS:
Prieš naudojant pirmajī kartą, prietaisą būtina pakrauti. Pirmasis krovimas trunka 4 valandas. Jei jis nutraukiamas, tai gali neigiamai paveikti aku-muliatoriaus tarnavimo laiką.
1 Idėkite prietaisą i sieninį laikiklj. Norėdami įkrauti prietaisą kaip rankinį siurblį, paspauskite vamzdžio fiksatorių (7/① pav.), nuimkite siurbimo vamzdį arba priedus ir padėkite rankinį siurblį ant lygaus, tvirto pagrindo.
② Prijunkite tinklo adapterio laidą prie krovimo jungties (8 pav.). ③ įkiškite tinklo adapterį į kištukinį lizdą. → Krovimo indikatoriai (1/① & 9/② pav.) nuolat šviečia raudonai. Krovimo lygis nustatomas iš paeiliui užsidegančių akumuliatoriaus indikatorių (9/① pav.), kol užsidega visi keturi. ④ Daugiausiai po 4 valandų akumuliatoriaus indikatorius užgęsta, krovimo indikatoriai (1/① & 9/② pav.) nuolat šviečia baltai. → Dabar akumuliatorius įkrautas. ⑤ Ištraukite tinklo adapterį iš kištukinio lizdo (sutaupysite elektros) ir ištraukite tinklo adapterio laidą iš krovimo jungties.
Siurbimas
ISPÉJIMAS!
Būkite ypač atsargūs valydami laiptus.
NURODYMAS:
Jei akumuliatorius beveik išsikrovė, prietaisas per kelias sekundes išsijungia. Ikraukite akumuliatorių, > „Akumuliatoriaus įkrovimas“ 143 p..
NURODYMAS:
Nuolat naudojama galios didinimo funkcija ir šepetinis velenas trumpina akumuliatoriaus tarnavimo laiką.
① Sumontuokite reikiamą priedą, > „Išpakavimas ir montavimas“ 143 p.. ② Paspauskite jjungimo/ išjungimo mygtuka, kad jjungtumėte prietaisą (10/1) pav.).
→ Prietaisas jlungia padidintos galios funkcija. Kad jjungtumete visą arba sumažintą siurbimo jegą, spauskite galios didinimo mygtuką (10/3 pav.).
3 Paspauskite šepetinio veleno mygtuka, kad jungtumete ir išjungtumete šepetini veleną (10/2 pav.).
4 Siurbkite.
NURODYMAS:
Užsiblokavus šepetiniam velenui, prietaisas išsijungia ir turbo šepečio lemputė (1/5 pav.) šviečia raudonai. Paspauskite jjungimo / išjungimo mygtuką (10/1 pav.), kad išjungtumėte prietaisą, ir išvalykite turbo šepetį, > „Susidariusio kamščio šalinimas“ 144 p..
5 Paspauskite jjungimo / išjungimo mygtuka, kad išjungtumėte prietaisą (10/① pav.). → Prietaisas išsijungia.
Prietaiso techninė priežiūra
Dulkių rezervuaro ištuštinimas
① Paspauskite vamzdžio fiksatorių (7/① pav.) ir nuo rankinio siurblio nuimkite siurbimo vamzdį arba priedus. ② Laikydami dulkių talpyklą virš šiukšlių kibiro, nuspauskite ištuštinimo mygtuką (11/① pav.).
→ Dulkių rezervuaro dangtelis atsilenkia žemyn ir dulkės iškrenta.
Filtro valymas
DÈMESIO!
Naudokite prietaisą tik tuomet, jei sumontuoti abu filtrai.
NURODYMAS:
Kad gautumėte geriausią valymo rezultatą, po 4 – 6 naudojimo kartų filtrus išpurtykite, o kas 3 mėnesius pakeiskite.
① Ištuštinkite dulkių talpykla, > „Dulkių rezervuaro ištuštinimas“ 144 p.. ② Atsukite filtro dangtelį prieš laikrodžio rodyklę (12 pav.) ir nuimkite jį nuo rankinio siurblio. ③ Patraukite už filtro liežuvėlio (13/① pav.), kad išimtumėte jį iš dangtelio. ④ Traukite už apvalaus porėto filtro, kad išimtumėte jį iš rankinio siurblio. ⑤ Išpurtykite abu filtrus virš šiukšlių kibiro, kad pašalintumėte nešvarumus. ⑥ Filtrus išplaukite te- kančiu vandeniu (maks. 40 °C).
7 Prieš dėdami filtrus į prietaisą, palikite juos mažiausiai 24 valandas džiūti.
Separatoriaus valymas
① Ištuštinkite dulkių talpyklą, > „Dulkių rezervuaro ištuštinimas“ 144 p.. ② Atsukite filtro dangtelį prieš laikrodžio rodyklę (12 pav.) ir nuimkite jį nuo rankinio siurblio. ③ Paspauskite dulkių talpyklos separatorių ir atidarykite dulkių talpyklą. ④ Kad išimtumėte separatorių, spauskite jį iš dulkių talpyklos ir ištraukite iš korpuso (14 pav.). ⑤ Iš separatoriaus ištraukite filtrą (15 pav.).
6 Išpurtykite filtrą ir separatorių virš šiukšlių kibiro, kad pašalintumėte nešvarumus. 7 Filtrą išplaukite tekančiu vandeniu (maks. 40 °C). 8 Filtras turi džiūti mažiausiai 24 valandas ir tik paskui jį galima vėl įstatyti į prietaisą.
Susidariusio kamščio šalinimas
Norėdami pašalintį kamštį, atsargiai žirklėmis pašalinkite nuo šepetinio veleno plaukus.
Kad pašalintumėte siurbimo vamzdyje susidariusį kamštį, naudokite šluotkotį arba kitą panašų, buką daiktą.
Šepetinio veleno išėmimas ir keitimas
① Paspauskite priedų fiksatorių ir iš siurbimo vamzdžio arba rankinio siurblio išimkite turbo šepetį (16/① pav.). ② Norėdami pamatyti, kurį dangtelį turite nuimti, apatinėje turbo šepečio pusėje ieškokite raiđės „A“ (17/④ pav.). ③ Atsuktuvu atsukite tris varžtus ir nuimkite dangtelį. ④ Išstumkite šepetinį veleną iš korpuso (18 pav.). ⑤ Pašalinkite susidariusius kamščius arba pakeiskite šepetinį veleną, jei jis sugedo. ⑥ Įspauskite šepetinį veleną į dangtelį, įstumkite abi dalis į korpusą (19 pav.) ir pritvirtinkite dangtelį varžtais.
Pavaros diržo išmontavimas ir keitimas
① Paspauskite priedų fiksatorių ir išimkite turbo šepetį iš siurbimo vamzdžio arba rankinio siurblio (16/
① pav.). ② Norėdami pamatyti, kurį dangtelį turite nuimti, apatinėje turbo šepečio pusėje ieškokite raidės „B“ (17/⑧ pav.). ③ Atsuktuvu atsukite tris varžtus ir nuimkite dangtelį. ④ Jei pavaros diržas įtrūkęs, nuimkite jį ir ant dantračių uždėkite naują (20 pav.).
5 Uždėkite dangtelį ir pritvirtinkite jį varžtais.
Priedai
- Plyšių antgalis – 0777007 (21/A pav.)
- Šepetinis velenas – 0777017 (21/B pav.)
- Prieš variklj esantis filtras – 0777001 (21/C pav.)
• Sieninis laikiklis – 0777006 (21/D pav.) - Filtrų rinkinys (separatorius + filtras) – 0777002 (21/E pav.)
- 24 V tinklo adapteris – 0767004 (21/F pav.)
- 32 V tinklo adapteris – 0777004 (21/F pav.)
• Gyvūnų plaukų antgalis – 0777009 (21/G pav.) - Antgalis baldams – 0777008 (21/H pav.)
- Parketo antgalis – 0777011 (21/l pav.)
Problemų pašalinimas
Prieš skambindami arba prieš siųsdami prietaisą „Dirt Devil“ klientų aptarnavimo tarnybai, pirmiausia peržiūrėkite mūsų interneto svetainėje esanti žinyną, kuriame pateikta daug papildomų nurodymų, kaip rasti problemas ir jas šalinti.
Prieš pradėdami ieškoti problemos, išjunkite prietaisą. Niekada nenaudokite sugedusio prietaiso, tinklo adapterio ar akumuliatoriaus.
