BEDIENUNGSANLEITUNG Blade 2 Max DD7881 DIRT DEVIL

Royal Appliance International GmbH Abt. Kundenservice Jagenbergstraße 19 41468 Neuss DEUTSCHLAND

• 0,14 €/min aus dem deutschen Festnetz (deut- scher Mobilfunkpreis 0,42 €/min). Die Kosten für Telefonate aus dem Ausland richten sich nach den Gebühren der jeweiligen ausländischen Anbieter und der jeweiligen aktuellen Tarife.

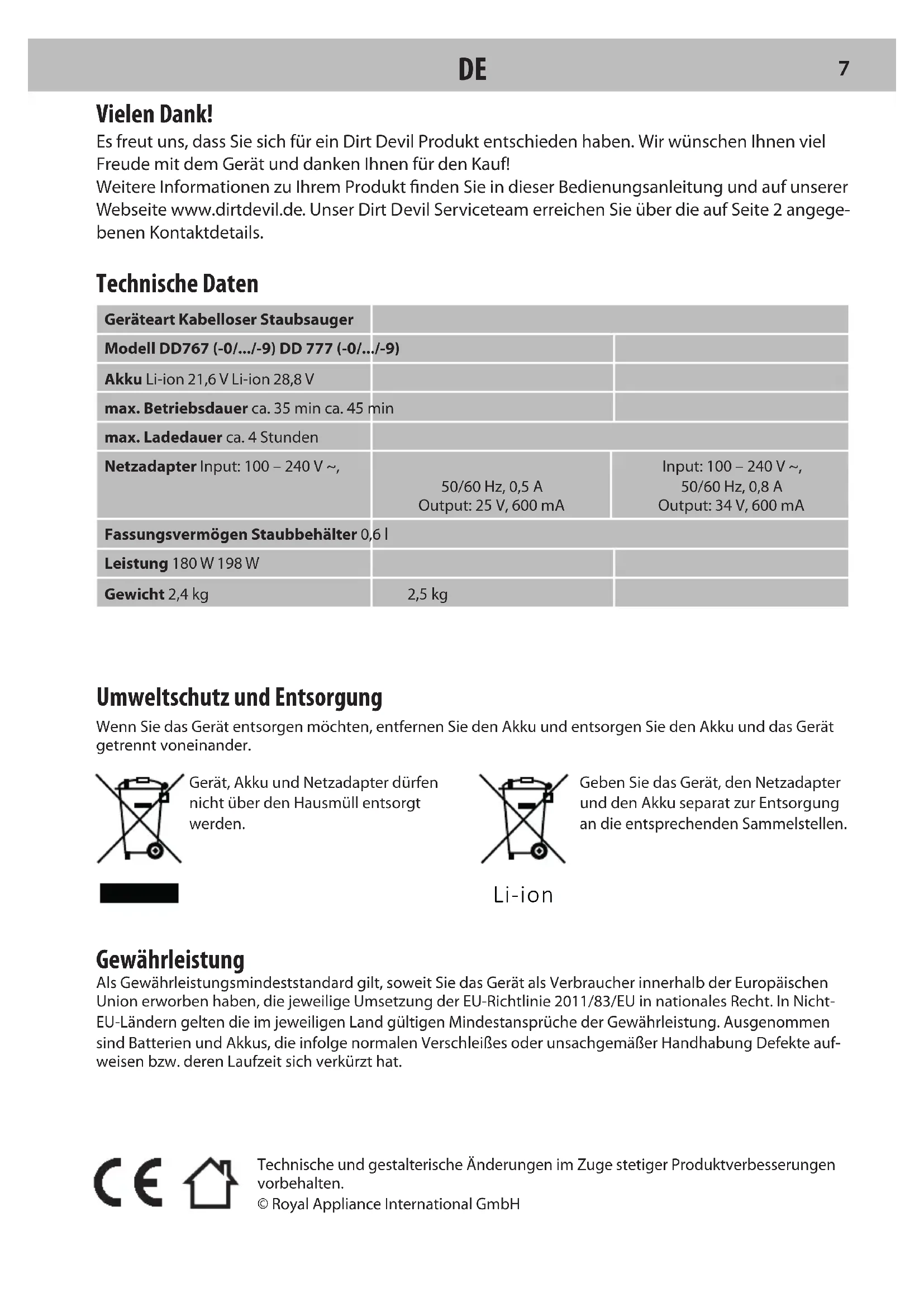

6Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.© Royal Appliance International GmbH Vielen Dank! Es freut uns, dass Sie sich für ein Dirt Devil Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf! Weitere Informationen zu Ihrem Produkt nden Sie in dieser Bedienungsanleitung und auf unserer Webseite www.dirtdevil.de. Unser Dirt Devil Serviceteam erreichen Sie über die auf Seite 2 angege- benen Kontaktdetails. Technische Daten Geräteart Kabelloser StaubsaugerModell DD767 (-0/.../-9) DD 777 (-0/.../-9)Akku Li-ion 21,6 V Li-ion 28,8 Vmax. Betriebsdauer ca. 35 min ca. 45 minmax. Ladedauer ca. 4 StundenNetzadapter Input: 100 – 240 V ~, 50/60 Hz, 0,5 A Output: 25 V, 600 mAInput: 100 – 240 V ~, 50/60 Hz, 0,8 A Output: 34 V, 600 mAFassungsvermögen Staubbehälter 0,6 lLeistung 180 W 198 WGewicht 2,4 kg 2,5 kg Umweltschutz und Entsorgung Wenn Sie das Gerät entsorgen möchten, entfernen Sie den Akku und entsorgen Sie den Akku und das Gerät getrennt voneinander.Gerät, Akku und Netzadapter dürfen nicht über den Hausmüll entsorgt werden.Geben Sie das Gerät, den Netzadapter und den Akku separat zur Entsorgung an die entsprechenden Sammelstellen. Gewährleistung Als Gewährleistungsmindeststandard gilt, soweit Sie das Gerät als Verbraucher innerhalb der Europäischen Union erworben haben, die jeweilige Umsetzung der EU-Richtlinie 2011/83/EU in nationales Recht. In Nicht-EU-Ländern gelten die im jeweiligen Land gültigen Mindestansprüche der Gewährleistung. Ausgenommen sind Batterien und Akkus, die infolge normalen Verschleißes oder unsachgemäßer Handhabung Defekte auf-weisen bzw. deren Laufzeit sich verkürzt hat. Li-ion

7SICHERHEITSHINWEISE zur Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vollstän- dig durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie diese Bedienungsanleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch diese Bedienungs anleitung mit. Die Nichtbeachtung dieser Bedienungs- anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen. Für Schäden, die aufgrund der Nichtbeachtung dieser Be- dienungsanleitung entstehen, übernehmen wir keine Haftung. Wichtige Hinweise außerhalb dieses Kapitels sind wie folgt gekennzeichnet: WARNUNG! Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG! Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS Hebt Tipps und Informationen hervor. Sie können diese Bedienungsanleitung auch von unserer Webseite herunterladen: www.dirtdevil.de zu bestimmten Personengruppen Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt wer- den oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Verpackungsmaterialien und Kleinteile dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. Kinder, die jünger als 8 Jahre sind, sollten vom Gerät und vom Netzadapter sowie dem Netzadapterkabel ferngehalten werden, so- lange diese eingeschaltet sind, mit der Steckdose verbunden sind oder abkühlen. zur Stromversorgung Das Gerät wird mit elektrischem Strom auf- geladen. Dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher auf Folgendes: Fassen Sie Akku und Netzadapter niemals mit nassen Händen an. Tauchen Sie Gerät, Akku und Netzadapter niemals in Wasser oder andere Flüssigkeiten. Wenn Sie den Netzadapter aus der Steck- dose herausziehen wollen, ziehen Sie immer direkt am Netzadapter. Ziehen Sie niemals am Netzadapterkabel. Achten Sie darauf, dass das Netzadapter- kabel nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen in Berührung kommen kann.

DE Verwenden Sie nur den mitgelieferten Netzadapter, um den Akku zu laden. Kontrollieren Sie das Netzadapterkabel vor dem Benutzen auf eventuelle Beschädi- gungen. Verwenden Sie niemals einen Netz- adapter, dessen Stecker oder Kabel beschä- digt ist. Verbinden Sie den Netzadapter nur mit Steckdosen, die die auf dem Netzadapter angegebene elektrische Spannung führen. Bevor Sie damit beginnen, das Gerät zu reinigen oder zu warten, stellen Sie sicher, dass das Gerät ausgeschaltet und der Netz- adapter nicht angeschlossen ist. zur Bürstwalze Die Bürstwalze in der Turbobürste rotiert mit hoher Drehzahl. Hiervon gehen verschiedene Gefahren für Menschen, Tiere und Gegen- stände aus: Saugen Sie niemals Menschen, Tiere oder Panzen. Halten Sie Körperteile und Klei- dungsstücke von bewegten Teilen und Ö- nungen des im Betrieb bendlichen Geräts fern. Anderenfalls können diese eingezogen werden und Verletzungen hervorrufen. Bevor Sie die Turbobürste abziehen oder aufstecken sowie önen oder reinigen, schalten Sie das Gerät aus. Überfahren Sie keine Kabel, Leitungen usw., da sich diese in der Bürstwalze verhed- dern und dadurch beschädigt werden können. Halten Sie die Bürstwalze von sämtlichen empndlichen Oberächen fern. Anderen- falls kann dies Schäden verursachen. Beachten Sie die Reinigungs- und Pegehinweise der Hersteller. Halten Sie die Bürstwalze ebenso von Gardinen, Vorhängen, langen Fransen und dergleichen fern. Diese Gegenstände können sonst eingezogen und beschädigt werden. Verwenden Sie die Bürstwalze nur zum Reinigen von Teppichen. zum Akku Bei falschem Umgang mit Akkus besteht Verletzungsgefahr. Verwenden Sie nur den mitgelieferten Netzadapter, um den Akku zu laden. Schließen Sie den Akku niemals kurz, d. h. berühren Sie niemals beide Pole zur gleichen Zeit, insbesondere nicht mit elektrisch leiten- den Gegenständen. Nehmen Sie den Akku niemals auseinan- der, deformieren Sie ihn nicht und setzen Sie ihn niemals hohen Temperaturen aus. Bei unsachgemäßem Umgang kann Flüs- sigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit der Flüssigkeit. Falls Sie dennoch in Kontakt mit austre- tender Flüssigkeit gekommen sind, spülen Sie diese mit reichlich Wasser ab und wenden Sie sich an einen Arzt. Stellen Sie sicher, dass der Netzadapter nicht angeschlossen ist, bevor Sie den Akku entfernen.

9bei defektem Gerät Wenn das Gerät, der Netzadapter oder das Netzadapterkabel beschädigt ist, muss es durch den Hersteller oder seinen Kunden- dienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu ver- meiden. Geben Sie ein defektes Gerät zur Repara- tur an einen autorisierten Fachbetrieb oder den Dirt Devil Kundendienst, >„Internatio- nal Services“ auf Seite 2. Verwenden Sie niemals ein defektes Ge- rät, einen defekten Netzadapter, ein defektes Netzadapterkabel oder einen defekten Akku! zur bestimmungsgemäßen Verwendung Das Gerät darf nur im Haushalt eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet. Verwenden Sie das Gerät ausschließlich zum Reinigen leicht ver- schmutzter, trockener Hartböden, Teppichen, Zimmerdecken oder Garnituren. Jede weitere Verwendung gilt als nicht bestimmungsge- mäß und ist untersagt. Verboten sind insbesondere: Das Saugen von – Menschen, Tieren, Panzen oder am Körper bendlichen Kleidungsstücken Hohes Verletzungsrisiko! – glühender Asche, brennenden Zigaret- ten, Streichhölzern und leicht entzünd- lichen Stoen Brandgefahr! – Wasser und anderen Flüssigkeiten Kurzschlussgefahr! – Toner (für Laserdrucker, Kopierer etc.) Brand- und Explosionsgefahr! Die Verwendung – in der Nähe von explosiven oder leicht entzündlichen Stoen Brand- und Explosionsgefahr! – im Freien Zerstörungsgefahr durch Regen und Schmutz! – von Nicht-Originalzubehör. Dies kann die Gerätesicherheit beeinträchtigen. Selbstständige Reparatureingrie Verletzungsgefahr und Erlöschen des Anspruchs auf kostenfreien Ersatz! zur Aufbewahrung Bewahren Sie das Gerät an einem kühlen, trockenen Ort außer Reichweite von Kindern auf. Das Gerät ist nicht freistehend. Gerät zwi- schen dem Gebrauch an einem geeigneten Platz ach auf den Boden legen, sodass es nicht zur Stolperfalle wird. zur Entsorgung Entsorgen Sie das Gerät samt Akku nach Gebrauchsende ausschließlich umweltge- recht und wie beschrieben, > „Umweltschutz und Entsorgung“ auf Seite 7. Entfernen Sie den Akku, bevor Sie das Gerät entsorgen. Entsorgen Sie den Akku sicher.

DEVorbereitungen Gerät kennenlernen Abb.

Gri mit Ladekontrollleuchte; Rohrent-riegelung; Saugrohr; Zubehörentriegelung; Leuchte der Turbobürste; Turbobürste mit Bürst-walze; Ladeanschluss (nicht sichtbar); Hand-sauger; Netzadapter; EIN/AUS-Taster; Filter-abdeckung; Akkustandanzeige; Bürstwalzen- Taster; Wandhalterung; Boost-Taster; Lade-kontrollleuchte; Staubbehälter Zubehör (optional): Abb.

Fugendüse; Tierhaardüse; Staub-bürste; Parkettdüse Auspacken und montieren

Überprüfen Sie den ausgepackten Inhalt auf Voll-ständigkeit. Sollten Sie einen Transportschaden be-merken oder sollte etwas fehlen, wenden Sie sich umgehend an Ihren Händler. Stecken Sie die Turbo-bürste oder das Zubehör auf das Saugrohr, bis es hör-bar einrastet (Abb.

Stecken Sie das Saugrohr in den Handsauger, bis es hörbar einrastet (Abb.

HINWEIS: Um das Gerät als Handsauger zu verwenden, ste-cken Sie die Turbobürste oder das Zubehör direkt in den Handsauger, bis es hörbar einrastet (Abb.

Wandhalterung anbringen

Wählen Sie einen geeigneten Aufbewahrungsort für das Gerät aus, am besten in der Nähe einer Steck-dose. Stecken Sie das Gerät auf die Wandhalterung (Abb.

Stellen Sie das Gerät mit der Wandhal-terung an die Wand, sodass die Turbobürste ach auf dem Boden auiegt. Markieren Sie mit einem Blei-stift die Position der Wandhalterung. Entfernen Sie das Gerät von der Wandhalterung. Halten Sie die Wandhalterung an die Wand und markieren Sie die Bohrlöcher. Befestigen Sie die Wandhalterung mit Schrauben und Dübeln an der Wand. Akku laden WARNUNG! Brand- und Explosionsgefahr! Verwenden Sie nur den mitgelieferten Netzadapter, um den Akku zu laden. HINWEIS: Vor dem ersten Gebrauch muss das Gerät aufge-laden werden. Der erste Ladevorgang dauert 4Stunden. Schlägt dieser fehl, kann dies die Ak-kulaufzeit beeinträchtigen. Bringen Sie das Gerät an der Wandhalterung an. Um das Gerät als Handsauger zu laden, drücken Sie die Rohrentriegelung (Abb.

), entfernen Sie das Saugrohr oder das Zubehör und legen Sie den Handsauger auf eine ebene, feste Oberäche. Stecken Sie das Netzadapterkabel in den Ladean-schluss (Abb.

Stecken Sie den Netzadapter in eine Steckdose. ➔ Die Ladekontrollleuchten (Abb.

) leuchten konstant rot. Um den Ladefortschritt anzuzeigen, blinken die Leuchten der Akkustandanzeige (Abb.

) nacheinander auf, bis alle vier leuchten. Nach maximal 4 Stunden geht die Akkustandanzeige aus, die Ladekontrollleuchten (Abb.

) leuchten konstant weiß. ➔ Der Akku ist vollständig aufgeladen. Trennen Sie den Netzadapter von der Steckdose (um Strom zu sparen) und ziehen Sie das Netzadapterkabel aus dem Ladeanschluss. Saugen WARNUNG! Seien Sie bei der Reinigung auf Treppen beson-ders vorsichtig. HINWEIS: Wenn der Akku fast leer ist, schaltet sich das Ge-rät innerhalb von ein paar Sekunden aus. Laden Sie den Akku vollständig auf, > „Akku laden“ auf Seite 11. HINWEIS: Dauerhafter Gebrauch der Boostfunktion und der Bürstwalze reduziert die Akkulaufzeit.

Montieren Sie das benötigte Zubehör, > „Auspa- cken und montieren“ auf Seite 11.

Drücken Sie den EIN/AUS-Taster, um das Gerät einzuschalten (Abb.

). 󰅥 Das Gerät startet mit eingeschalteter Boostfunktion. Drücken Sie den Boost-Taster, um zwischen voller und verringerter Saugkraft zu wech- seln (Abb.

Drücken Sie den Bürstwal- zen-Taster, um die Bürstwalze ein- und auszuschalten (Abb.

Saugen Sie. HINWEIS: Wenn die Bürstwalze blockiert, schaltet sich das Gerät aus und die Leuchte der Turbobürste (Abb.

) blinkt rot. Drücken Sie den EIN/AUS- Taster (Abb.

), um das Gerät auszuschalten, und reinigen Sie die Turbobürste, > „Blockade entfernen“ auf Seite 12.

Drücken Sie den EIN/AUS-Taster, um das Gerät auszuschalten (Abb.

). 󰅥 Das Gerät schaltet sich aus. Gerät warten Staubbehälter entleeren

Drücken Sie die Rohrentriegelung (Abb.

und entfernen Sie das Saugrohr oder das Zubehör vom Handsauger.

Halten Sie den Handsauger über einen Mülleimer und drücken Sie die Stauben- triegelung (Abb.

). 󰅥 Der Staubbehälterdeckel klappt auf und der Staub fällt heraus. Filter reinigen ACHTUNG! Benutzen Sie das Gerät nur, wenn beide Filter eingebaut sind. HINWEIS: Um beste Reinigungsergebnisse zu erhalten, klopfen Sie die Filter alle 4 – 6 Anwendungen aus und waschen Sie diese alle 3 Monate.

Leeren Sie den Staubbehälter, > „Staubbehälter entleeren“ auf Seite 12.

Drehen Sie die Filterab- deckung gegen den Uhrzeigersinn (Abb.

) und entfernen Sie diese vom Handsauger.

Ziehen Sie an der Lasche des Filters (Abb.

), um ihn von der Abdeckung zu lösen.

Ziehen Sie an dem run- den Schaumstolter, um ihn aus dem Handsauger zu entfernen.

Klopfen Sie beide Filter über einem Mülleimer aus, um Schmutz zu entfernen.

Waschen Sie die Filter unter ießendem Wasser aus (max. 40 °C).

Lassen Sie die Filter mindestens 24 Stunden trocknen, bevor Sie diese wieder in das Gerät einsetzen. Separator reinigen

Leeren Sie den Staubbehälter, > „Staubbehälter entleeren“ auf Seite 12.

Drehen Sie die Filterab- deckung gegen den Uhrzeigersinn (Abb.

) und entfernen Sie diese vom Handsauger.

Drücken Sie die Staubbehälterentriegelung und önen Sie den Staubbehälter.

Um den Separator zu lösen, drü- cken Sie ihn aus dem Staubbehälter heraus und zie- hen Sie ihn aus dem Gehäuse (Abb.

Ziehen Sie den Filter aus dem Separator heraus (Abb.

Klopfen Sie den Filter und den Separator über einem Mülleimer aus, um Schmutz zu entfernen.

Spülen Sie den Filter unter ießendem Wasser aus (max. 40 °C).

Lassen Sie den Filter mindestens 24Stunden trocknen, bevor Sie ihn wieder in das Gerät einsetzen. Blockade entfernen

Entfernen Sie vorsichtig mit einer Schere Haare von der Bürstwalze, um Blockaden zu beseitigen.

Benutzen Sie einen Besenstiel oder einen ähnli- chen, stumpfen Gegenstand, um Blockaden im Saugrohr zu beseitigen. Bürstwalze entnehmen und ersetzen

Drücken Sie die Zubehörentriegelung und neh- men Sie die Turbobürste vom Saugrohr oder vom Handsauger (Abb.

Suchen Sie nach dem Buchstaben „A” auf der Unterseite der Turbobürste, um herauszunden, welche Abdeckung Sie entfer- nen müssen (Abb.

Lösen Sie die drei Schrauben mit einem Schraubendreher und entfer- nen Sie die Abdeckung.

Schieben Sie die Bürst- walze aus dem Gehäuse (Abb.

Beseitigen Sie die Blockaden oder ersetzen Sie die Bürstwalze, wenn diese defekt ist.

Drücken Sie die Bürstwalze auf die Abdeckung, schieben Sie beide Teile in das Gehäuse (Abb.

) und befestigen Sie die Abdeckung mit den Schrauben.

DEAntriebsriemen ausbauen und ersetzen

Drücken Sie die Zubehörentriegelung und neh-men Sie die Turbobürste vom Saugrohr oder vom Handsauger (Abb.

Suchen Sie nach dem Buchstaben „B” auf der Unterseite der Turbobürste, um herauszunden, welche Abdeckung Sie entfer-nen müssen (Abb.

Lösen Sie die drei Schrauben mit einem Schraubendreher und entfer-nen Sie die Abdeckung. Falls der Antriebsriemen gerissen ist, entfernen Sie ihn und spannen Sie einen neuen über die Zahnräder (Abb.

Bringen Sie die Abdeckung wieder an und befestigen Sie diese mit den Schrauben. Zubehör

• Wandhalterung – 0777006 (Abb.

/I) Problembehebung Bevor Sie unseren Dirt Devil Kundendienst kontaktieren oder das Gerät an den Dirt Devil Kundendienst senden, nden Sie vorab viele zusätzliche Hinweise im Service-bereich unserer Webseite zur Lösung und Behebung. www.dirtdevil.de/service WARNUNG! Bevor Sie sich auf Problemsuche begeben, schal-ten Sie das Gerät aus. Verwenden Sie niemals ein defektes Gerät, einen defekten Netzadapter oder einen defekten Akku.

• Möbelborste – 0777008 (bild
