Producttype	Inbouw gaskookplaat
Merk	Hotpoint-Ariston
Model	PKQ 644 D GH (K) HA
Gascategorie	Natuurlijk gas categorie 12H (Frankrijk, België)
Aantal branders	4 (Snel, Halfsnel, Hulp)
Maximaal totaal vermogen	Ca. 7,9 kW (R 3,00 + SR 1,90 + A 1,00 + A 1,00)
Elektrische voeding	230 V / 50 Hz, aarding verplicht
Uitsnijafmetingen (B x D)	560 x 480 mm (ca.)
Gasdruk (FR)	20 mbar nominaal, 17-25 mbar min-max
Ontsteking	Geïntegreerd automatisch met bougie
Veiligheidsvoorziening	Automatische gasafsluiting bij uitdoven
Reiniging	Vochtige spons, geen schurende producten
Oppervlaktemateriaal	Roestvrij staal of geëmailleerd (afhankelijk van versie)
Onderhoud branders	Demonteerbare onderdelen te wassen met warm water
Gasaansluiting	Starre of flexibele inox slang, afsluitkraan
Normen	CE (2006/95, 2004/108, 93/68, 2009/142, 2002/96)
Bestemmingslanden	Frankrijk, België (fabrieksinstelling)
Installatie	Door professional, volgens DTU-normen
Beschikbare onderdelen	Injectoren, afdichtingen, kranen, ontstekingsbougies
Repareerbaarheid	Door erkende technicus, originele onderdelen

Veelgestelde vragen - PKQ 644 D GH (K) HA HOTPOINT-ARISTON

Hoe steek ik een brander aan?

Druk de bijbehorende knop volledig in, draai hem tegen de klok in tot de maximale stand. Houd 6 seconden ingedrukt om de veiligheidsvoorziening te activeren. Als de automatische ontsteking is geïntegreerd, ontsteekt de bougie.

Wat te doen als de vlam per ongeluk uitgaat?

Draai de knop naar de uit-stand, wacht minstens 1 minuut voordat u opnieuw aansteekt. Controleer of de gasuitlaatopeningen niet verstopt zijn en of de veiligheidsvoorziening correct werkt.

Welke pan diameters gebruiken?

Gebruik geschikte pannen: Snelbrander (R): 24-26 cm, Halfsnelbrander (S): 16-20 cm, Hulpbrander (A): 10-14 cm. De vlammen mogen niet onder de pan uitkomen.

Hoe reinig ik de kookplaat?

Koppel het apparaat los. Gebruik een vochtige spons met een niet-schurend reinigingsmiddel. Voor hardnekkige vlekken gebruikt u een speciale schraper (type CERA) op het lichtwarme oppervlak. Vermijd schurende producten en stoomreinigers.

Kan ik een verlengsnoer gebruiken?

Nee, de elektrische aansluiting moet direct op een geaard stopcontact gebeuren. Gebruik geen verlengsnoeren of meervoudige stekkers. De kabel mag niet geknikt worden.

Hoe sluit ik het apparaat aan op gas?

Roep een professional in. Gebruik een starre slang (koper of staal) of een flexibele roestvrijstalen slang. Installeer een afsluitkraan. Controleer de dichtheid met zeepsop, nooit met een vlam.

Wat te doen als een brander niet ontsteekt?

Controleer de gastoevoer en de elektrische voeding. Reinig de branderopeningen en de ontstekingsbougie. Zorg ervoor dat de onderdelen correct zijn gemonteerd. Als het probleem aanhoudt, neem dan contact op met de Technische Dienst.

Kan ik de kookplaat boven een oven installeren?

Ja, alleen boven een inbouwoven met koelventilatie. De elektrische aansluitingen van de kookplaat en de oven moeten gescheiden zijn. Installeer indien nodig een houten isolatiepaneel.

Wat is de minimale afstand tot meubels?

Meubels die boven het kookvlak uitsteken, moeten minstens 600 mm afstand hebben. Afzuigkappen op 650 mm. Hoge elementen boven de kookplaat moeten minstens 700 mm van het werkblad zijn.

Hoe onderhoud ik de gaskranen?

Als een kraan moeilijk draait, laat deze vervangen door een erkende technicus. Probeer het niet zelf te repareren. Gebruik alleen originele onderdelen.

GEBRUIKSAANWIJZING PKQ 644 D GH (K) HA HOTPOINT-ARISTON

Het installeren, 31-34

Plaatsing

Elektrische aansluiting

Gasaansluiting

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparatusat, 35

Algemeen aanzlicht

Starten en gebruik, 36

Praktisch advies voor het gebruik van de branders Typeplaatje

Voorzorgsmaatregelen en advies, 37

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 38

De elektrische stroom afsluiten

Schoonmaken van het apparatus

Onderhoud gaskranen

Storingen en oplossingen, 39

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodate alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installment, gebruik en veiligheid.

De apparaten zich gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje enplaatje van de gas instelling van het apparaat):

• Natururlijk gas Categorie I2H voor Belgie; Het is dus nicht nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegoed volgens de geldende nomen voor gescheden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installmentie moet worden uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.
! dit apparaat mag alleen geinstalleerd worden en Funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:
- NBN D51-003 e NBN D51-001 (voor Belgie); De volgende eisen moeten inucht genomen worden:
- Het vertrek moet voor de verbrandingsrook over een afvoersysteme aan buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat worden aangezet.

In het gevaal van een schoolsteen of vertakte rookleiding (gereseverd voor formulieren)

Rechtsstreks
aar bulten

• Het vertrek要去en luchttoevoersysteme hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding要去en minder dan 2m^3 /h maar per kW geinstalleerd vermogen.

Dit systeem kan worden
uitgevoerd door luckt direct van
buiten te onttrekken door middel
van een buis met een doorsnede
van minstens 100cm^2 en die
zodanig is geplaatst dat hij nicht
per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te ontrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreiben, met buiten+zijn verbonden en die geen gemeenschappelijk delen+zijn

van het lui en ook geen ruimtes met hoog brandgevaar of slapkamers.

Inbouw

Het gasfomuis en het gemengde formuis hebben een beschermingsgraad gegen oververhitting van het type X. Het is daardoor möglich het apparaat naast meubels teplaatsen die nicht hoger zich dan het keukenblad. Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van deplaat staan.
• Een afzuigkap moet worden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en in ieder geval op een afstand van minstens 650~mm
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeeling).

Als de kookplaat onder een keukenkastje worden geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden (zie afbeeling).

• De opening van het meubel moet de afmetingen hebben die in de afbeelding zichn aangegeven. De bevestigingsklemmen makeen een bevestiging möglichk van de kookplaat aan een keukenblad van tussen de 20 en 40mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

BE

• Voordat u overgaat tot bevestiging aan de aanrecht要去 u de afdichting (bijgeleverd) aanbrengen langsdere omtrek van de kookplaat zoals aangegeven inde afbeelding.

Schema voor de bevestiging van de haken

Stand haak voor Stand haak voor keukenblad H=20mm keukenblad H=30mm

Voor

Stand haak voor Achter keukenblad H=40mm

! Gebrui k de haken die u vindt in de

"toebehorenverpakking"

• Als de kookplaat Niet boven een inbouwoven worden geinstalleerd,要去 u een houten isolatieplank aanbrengen. Deze要去 op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de城县kant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

! Het is alleen möglichk de kookplaat boven inbouwovens te installereren als deze zijn voorzien van afkoelingsventilatie.

Elektrische aansluiting

De kookplaten met driapolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zich op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel worden aangegeven door de kleuren geel-groen. Als het fornuis worden geinstalleerd boven een inbouwoven要去en de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wonneer het apparaatrechtstreeks op het net worden aangesloten moet u tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de a Harding mag Niet worden onderbroken door de schakelaar). De voedingskabel moet zodenig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installmentur is verantwoordelijk voor een correcte elektrische aansluiting en het inacht nemen van de veiligheidsnormen.

Voor het aansluien moet u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wonneer het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zich.
! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel要去 vanijd totijd worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. Om het apparaat

aan de gasbuizen aan te sluiten (I2H voor Belgie), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zijn pakking op de verbinder "G", die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men UIT met behulp van:

• een onbuigbare buis (voor Belgie volgens denormen NBN D51-003)

• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangsverbinder.
  Daar bij dient het apparaat uitergerust te zichn van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar dient te zichn.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat Niet beweegt. Op de voedingsstructeur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindsstuk gedraaid moet worden is het absolutnoodzakelijk de pakking te verrangen (bij het apparaat geleverd). Het verbindsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebrozen wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkig stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitergerolde toestand Nieteer dan 2000~mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis Niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijkke normen.

Controleren gasdichtheid

Nadat het installereren heeftplaats gezonden要去 de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplosing en nooit met een vlam.
! Als de gasdruk van het gebruike gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijkne normen.

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie) Regelen primaire				Natuurlijk gas (G20 / 20 mbar)		lucht van de straalpijpjes
Gaspit Doorsnee	(mm)	Thermisch vermogen kW (p.c.s.)		Straal. 1/100 (mm) G	Bereik* l/h 20	(mm)
Snel (R)	157	3.00	1.00	125	286	4.7
Halp Snel (S)	132	1.90	0.80	100	157	2.6
Hulp (A)	110	1.00	0.50	72	95	2
Spanning van voeding	Nominate (mbar)				20 15 25
	Minimum (mbar)
	Maximum (mbar)

• A 15°C en 1013 mbar-droog gas P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³

PK 644 D GH X/HA PKQ 644 D GH /HA

PK 755 D GH X/HA PKQ 755 D GH /HA

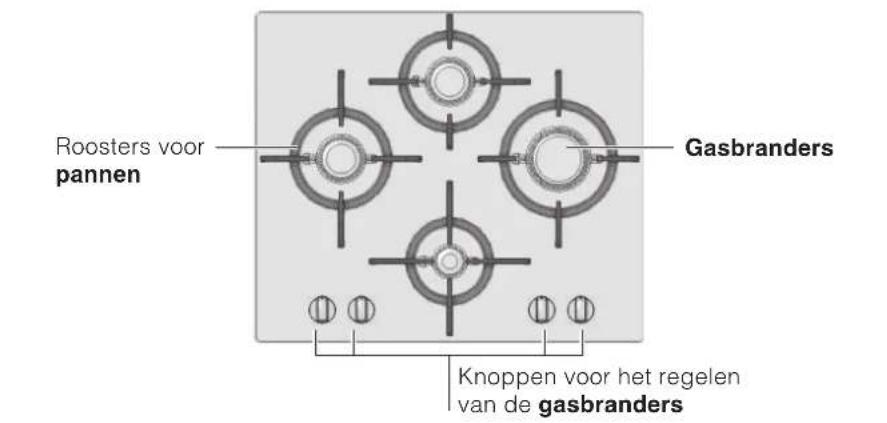

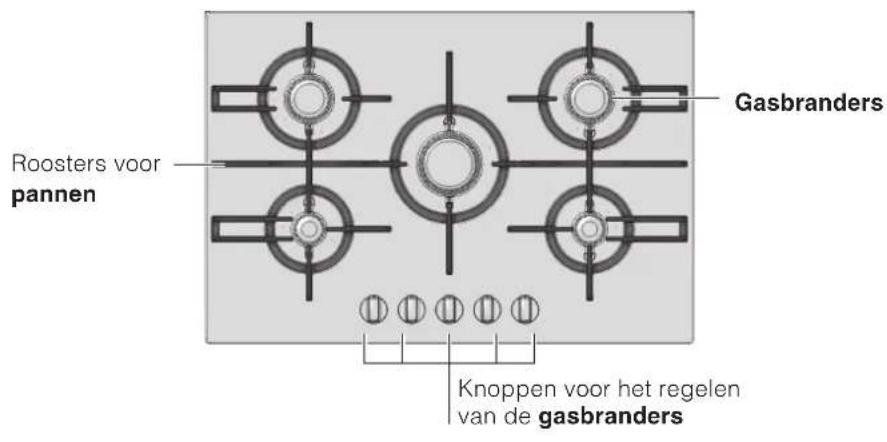

Algemeen aanzicht

! Het grootste gat moet in de ontstekingsbougie worden gestoken.
GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.
- Knoppen van de GASBRANDERS voor het regelen van de vlam.

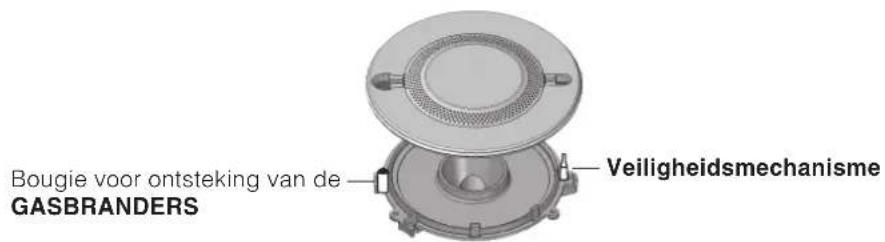

• Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
  VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer worden onderbroken als de vlam per ongeluk uitgaat.

BE

BE

! Op jegere knop staat aangegeven waar de gasbrander of de elektrischeplaat* zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Uit

Maximum

Minimum

Voor het aansteken van een van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem gegen de klok in tot aan de positie van maximum sterkte.

Bij de modellen met veiligheidsmechanisme is het noodzakelijk de knop voor ongeveer 6 seconden ingedrukt te houden totdat het veiligheidsmechanisme dat. Enkele modellen zijn voorzien van ontsteking in de bedieningsknuppen zich; in dit geval is er de ontsteking maar ontbreekt het knopje.

Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem gegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem waar probeert aan te steken.

Om de brander uit te doeon moet u de knop geheel met de klok meedraaien totdat hij Nieteer vier kan (tot aan het symbool

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaankommen.
• gebruik alleen pannen met een platte bodem en met een deksel erop.
• draai de knop op het minimum zodiah het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Snel (R)	24 - 26
Half-snel (S)	16 - 20
Hulpvlam (A)	10 - 14

Voor het herkennen van het soort brander verwijzen wij u waar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

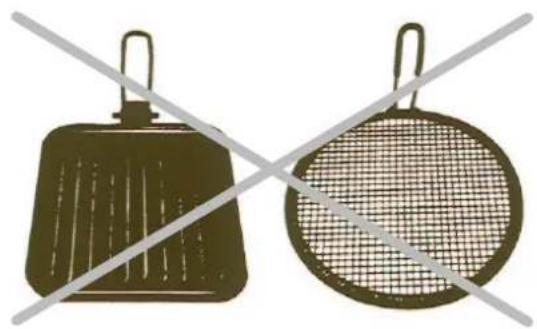

! Voorkom datijdens het gebruik de pannen buitend de rand van het kookvlak kom.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EEG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibility) enaaropvolgende wijzigingen - 93/68/EEG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EEG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2002/96/EC enaaropvolgende wijzigingen.

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw verilghtid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
  Gasfornuizen haben voor een goede werkig behoefte aan een regelmatige luchtverversing. ControllerDat bij het installereren aan de vereisten wordt voldaan beschreiben in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor nicht-professioneel gebruik binnenschuis.
• Het apparaat dient nicht buitenshuis te worden geplaatst, ook nicht in overdekte toestand. Het is erg gevaarlijk als het in aanraking kommt met regen of onweer.
• Het apparaat dient gebruikt te worden om voedsete bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Laat de ventilatieopengingen en warmteafvoer vrij.
• Controller altijd dat de knappen in de stand "●"/"○" staan als de oven Niet worden gezruikt.

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zich beet te pakken.
  Maak de oven Niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberenuit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Richt de handvaten van de pannen algid maar de binnenNZijde van de kookplaat zodat u er Niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders nog warmন.
• Gebruik geen instabiele of cervormde pannen.
• Dit apparaat mag Niet worden gebruikt door Personen (kinderen inbegren) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die niede nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veilighheid of nadat hun isuitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssystem.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houd u aan deplaatselijkne normen, zodat het verpakkingsmaterial hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electroniche Apparatuur (WEEE), vereist dat oude huishoudelijkte electrische apparaten Nietogensternigvdia de normale ongesorteerde afvalstrom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vernietigt, het apparaat apart要去en ingezameld.

Consumenmogen hun apparaat maar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, maar de handelaar brengen als er een soortgelijk neuew product worden gekocht. Alle fabrikanten van groe huishoudelijk apparaten zich aktief bezig met het creeren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

Onderhoud en verzorging

BE

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

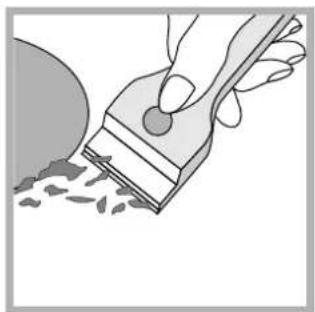

Schoonmaken van het apparatus

Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hagedrukreinigers voor het reinigen van het apparaat.
- Voor normal aannderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
- De vlamverspreiders要去 regelmatig in een warm sopje worden gewassen zDat eventuele etensresten makkelijker setzen worden verwijderd.
Bij kookplaten die zich voorzien van een automatische ontsteking要去 het uiteinde van de elektronische ontstekingselementen regelmatin worden:gereinigd en要去 u controleren dat de gaatjes van de vlamverspreiders Niet verstopt zich.
- maak het oppervlak van het fornuis schoon voordat u gaat koken; gebruik een vochtige doek voor het verwijderen van stof en gemorst eten. Het oppervlak要去 regelmatig worden schoongemaakt met een sop, geen schuurmiddelen. Af en toe za hetoodzakelijk zijn speciale producten voor keramiek te gebruiken. Verwijder eerst alle etensresten en vetspetters met een schrapertje, b.v. CERA (niet bijgeleverd). Maak het kookvlak schoon als het nog lauw is (zoals die van de Solutions lijn, verkrijgbaar bij

alle Service Centers van Merloni Elettrodomestici huishoudapparatuur) en gebruik keukenpapier met een hiervoor geschikt schoonmaakmiddel. Wrijf met een

vochtige doeK en
droog.
Aluminiumfolie,
plastic of
synthesisch
material, zowel als
suiker of
suikerhoudende
etenswaren die per
ongeluk gesmolten
zijn moeten

onmiddelijk verwijderd worden met een schrapertje als de zone nog lauw is. Speciale schoonmaakmiddelen vormen een doorzichtig beschemend laagje. Dit beschermt ook tegen schade door suikerhoudend voedsel. Gebruik in geen geval schuursponzen of schuurmiddelen, en ook geen chemisch aggressieve middelen zoals ovenspray of ontvekkingsmiddelen.

Roestvrij staal kan vlekken gaan vertonen als er voor langereijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken.altijd gelijk af.

! Gebruik geen warmtegeleiders, broodrosters of roestvrijstalen vleesgrillen op de gaspitten

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk hem te verrangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installmenteur.

Het kan gebeuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controeren of u het euvel zich oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

BE

Storingen

De brander gaat Niet aan of de vlam is nicht gelijkmatig.

De vlam blijt Niet aan in de uitvoeringen met veiligheidsmechanisme.

De brander blijft nicht aan als hij op minimum staat.

De pannen zich wankel.

Mogelijkke oorzaken / Oplossing

• De openingsen van de vlamverspreiders Niet verstopt�n.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het Niet tocht zich bij het kookvlak.

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.
- De gaten van de vlamverspreiders zich bij het verilgheidsmechanisme Niet verstoptহ.

• De gaten van de vlamverspreiders Niet verstopt zich.
• Het nicht tocht damit het kookvlak.

• De minimum stand nicht goed is ingesteld.

• De bodem van de pan helemaal plat is.

• De pan in het midden van de brander of de kookplaat staat.
• De roosters zich verwisseld.

Als ondanks al deutsche controles het kookvlak Niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te gehen:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

! Wend u nooit tot een nicht-erkende installmenter en weiger altijd het monteren van Niet-originele onderdelen.

IT

Italiano, 1

GB

English, 11

FR

Français, 20

BE

Nederlands, 30

ES

Espanol, 40

BE

Deutsch, 50

PT

Portugues, 60

GR

EAAnvika,70

PK 644 D GH X /HA

PKQ 644 DGH/HA

PK 755 D GH X/HA

PKQ 755 DGH/HA

Sumario

Instalacion, 41-44

Colocacion

Conexión electrica

Conexión gas

Placa de caracteristicas
