Tipo di prodotto	Piano cottura gas da incasso
Marca	Hotpoint-Ariston
Modello	PKQ 644 D GH (K) HA
Categoria del gas	Gas Naturale categoria 12H (Francia, Belgio)
Numero di bruciatori	4 (Veloce, Semi-veloce, Ausiliario)
Potenza massima totale	Circa 7,9 kW (R 3,00 + SR 1,90 + A 1,00 + A 1,00)
Alimentazione elettrica	230 V / 50 Hz, presa di terra obbligatoria
Dimensioni di taglio (L x P)	560 x 480 mm (circa)
Pressione di alimentazione gas (FR)	20 mbar nominale, 17-25 mbar min-max
Accensione	Automatica integrata con candela
Dispositivo di sicurezza	Arresto automatico del gas in caso di spegnimento
Pulizia	Spugna umida, niente prodotti abrasivi
Materiale della superficie	Acciaio inossidabile o smaltato (a seconda della versione)
Manutenzione dei bruciatori	Pezzi smontabili lavabili con acqua calda
Collegamento gas	Tubo rigido o flessibile inox, rubinetto di arresto
Norme	CE (2006/95, 2004/108, 93/68, 2009/142, 2002/96)
Paese di destinazione	Francia, Belgio (regolazione di fabbrica)
Installazione	Da professionista, rispetto delle norme DTU
Pezzi disponibili	Iniettori, guarnizioni, rubinetti, candele di accensione
Riparabilità	Da tecnico autorizzato, pezzi originali

Domande frequenti - PKQ 644 D GH (K) HA HOTPOINT-ARISTON

Come accendere un bruciatore?

Premere a fondo la manopola corrispondente, girarla in senso antiorario fino alla posizione massima. Tenerla premuta per 6 secondi per attivare il dispositivo di sicurezza. Se l'accensione automatica è integrata, la candela si accende.

Cosa fare se la fiamma si spegne accidentalmente?

Girare la manopola sulla posizione spento, attendere almeno 1 minuto prima di riaccendere. Verificare che gli orifizi di uscita del gas non siano ostruiti e che il dispositivo di sicurezza funzioni correttamente.

Quali diametri di pentole utilizzare?

Utilizzare recipienti adatti: bruciatore Veloce (R): 24-26 cm, Semi-veloce (S): 16-20 cm, Ausiliario (A): 10-14 cm. Le fiamme non devono sporgere sotto la pentola.

Come pulire il piano cottura?

Scollegare l'apparecchio. Utilizzare una spugna umida con un detergente non abrasivo. Per le macchie ostinate, usare un raschietto speciale (tipo CERA) sulla superficie tiepida. Evitare prodotti abrasivi e pulitori a vapore.

Posso usare una prolunga elettrica?

No, il collegamento elettrico deve essere effettuato direttamente su una presa con terra conforme. Non utilizzare prolunghe né prese multiple. Il cavo non deve essere piegato.

Come collegare l'apparecchio al gas?

Rivolgersi a un professionista. Utilizzare un tubo rigido (rame o acciaio) o un tubo flessibile in acciaio inox. Installare un rubinetto di arresto a monte. Verificare la tenuta con acqua saponata, mai con una fiamma.

Cosa fare se un bruciatore non si accende?

Verificare l'arrivo del gas e l'alimentazione elettrica. Pulire gli orifizi del bruciatore e la candela di accensione. Assicurarsi che i pezzi siano montati correttamente. Se il problema persiste, contattare il Servizio di Assistenza Tecnica.

Posso installare il piano sopra un forno?

Sì, solo sopra un forno da incasso dotato di ventilazione di raffreddamento. Le connessioni elettriche del piano e del forno devono essere separate. Installare un pannello isolante in legno se necessario.

Qual è la distanza minima dai mobili?

I mobili che sporgono dal piano di cottura devono essere ad almeno 600 mm. Le cappe a 650 mm. Gli elementi superiori sopra il piano devono essere ad almeno 700 mm dal piano di lavoro.

Come mantenere i rubinetti del gas?

Se un rubinetto diventa duro da girare, farlo sostituire da un tecnico autorizzato. Non cercare di ripararlo da soli. Utilizzare solo ricambi originali.

MANUALE UTENTE PKQ 644 D GH (K) HA HOTPOINT-ARISTON

Collegamento elettrico

Collegamento gas

Caretteristiche dei brucitori ed ugelli

Descrizione dell'apparecchio, 5

Vista d'insieme

Avvioeutilizzato,6

Consigli pratici per l'uso dei brucitori

Targhetta caratteristica

Precauzioni e consigli, 7

Sicurezza generale

Smaltimento

Manutenzione e cura, 8

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 9

Assistenza, 10

Assistenza attiva 7 giorni su 7

IT

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).
! L'installation va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installatione cui cause danni a persone, animali o cose.
! Questo appearecchio più essere installato e funzionare solo in locali permanenteventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore esuccessivi aggiornamenti.Debbono essere osservati i seguenti requisiti:

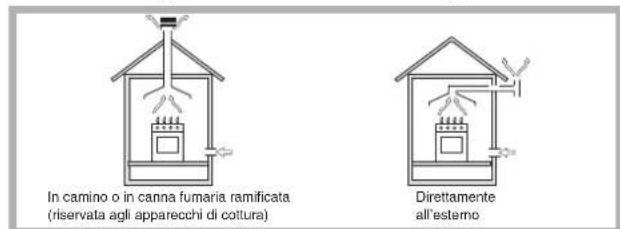

- Il locale deve prevedere unsystema di scarico all'esterno dei fumi della combustione, realizzatotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'appareccchio.

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3 /h per kW di potenza installata.

Ilsystema puo essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.

Incasso

I piani a gas e misti sono predisisti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm.
• Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorche il piano di cottura venga installato sotto un pensile, quest'ultimo dovra mantenere una distanza minima dal top pari a 700 mm (vedi figura).

• Il vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

• Prima di procedere al fissaggio al top, posizionare la guar-nizione (in dotazione) lungo il perimetro del piano come rappresentato in figura.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mmtop H=30mm

Avanti

Posizione gancio per Dietro top H=40mm

! Usare i ganci contentui nella "confezione accessori"
- Nel caso in cui il piano non sia installato su di un forn o incasso, è necessario insere un pannello di legno come isolamento. Esso dovra essere posizionato ad una distanza minima di 20 mm. alla parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriori del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

! E' possible installare il piano solo sopra fornì incasso dotàti di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori gialloverde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn delve essere realizzato separamente, sua per ragioni di sicurezza elettrica che per facilitare l'eventuale estraiibilità del forn.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetta caratteristica. In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non

deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza. Prima di effettuare l'allciamento accertarsi che:
- la presa abbia la messa a terra e sua norma di legge;
- la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
- la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche;
- la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostiturie la presa o la spina; non usare prolonghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorante raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina ogni responsabilità qualora queste nome non vengano rispectate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione dovrè essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato.
! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'implanto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulta necessario ruotare il raccordo sostuire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filetatto 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima

IT

estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Noma UNICIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installmentazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

! Qualora la pressione del gas utilizzato sua diversa (o variable) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

Caratteristiche dei brucatori ed ugelli

Tabella 1				Gas Naturale (G20 / 20 mbar)		Regolazione aria primaria
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*) Nomin.	Ridot.	Ugello 1/100 (mm)	Portata* l/h (G20)	(mm)
Rapidò (R)	157	3.00	1.00	125	286	4,7
Semi Rapido (S)	132	1.90	0.80	100	157	2,6
Ausiliario (A)	110	1.00	0.50	72	95	2
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)			20 17 25

* A 15^ e 1013 mbar-gas secco Naturale P.C.S. = 37.78 MJ/m3

PK 644 D GH X/HA PKQ 644 D GH /HA

PK 755 D GH X/HA PKQ 755 D GH /HA

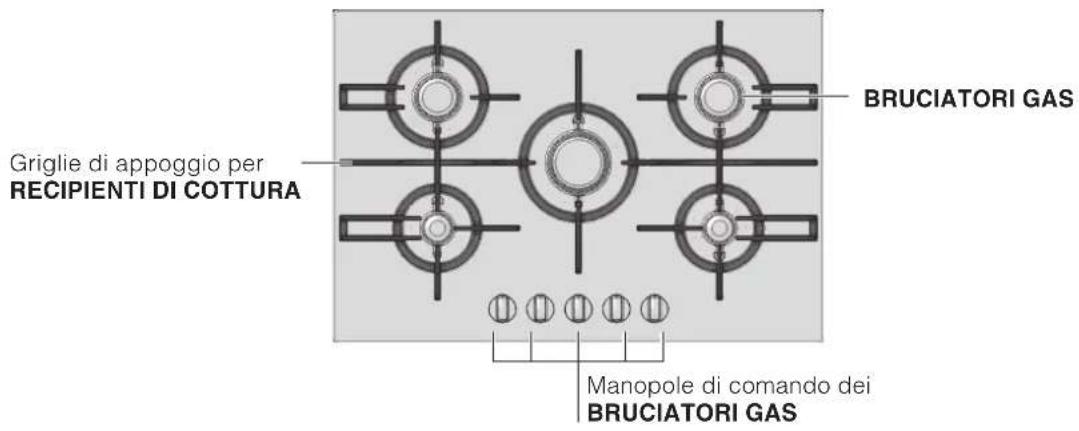

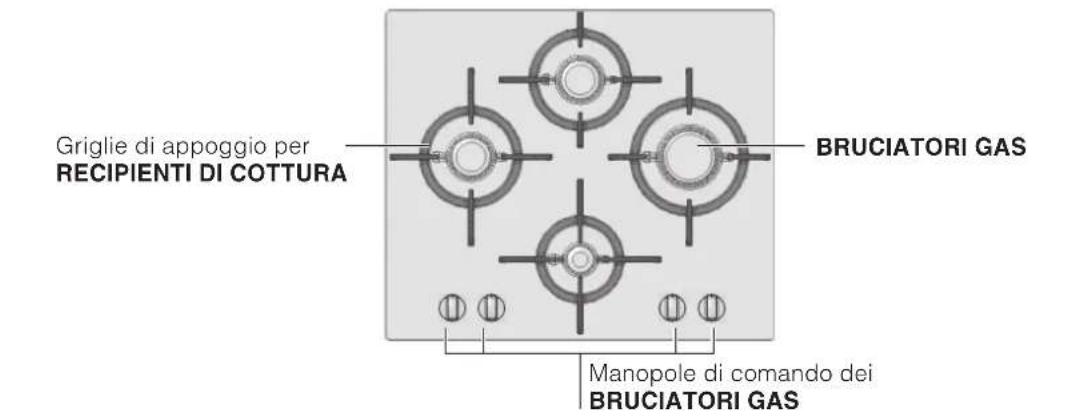

Vista d'insieme

L'asola più grande va insertita nella candela accensione.
- BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
- Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma.

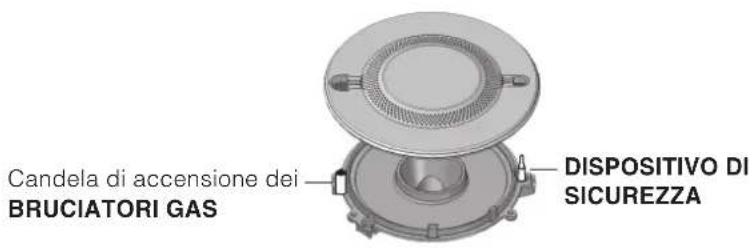

Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
- DISPOSITIVO DI SICUREZZA in caso di spegnimento occidentale della fiamma, interrompe l'uscita del gas.

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Il bruciatore prescelto cui estere regolato alla manopola corrispondente come segue:

Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

E' necessario Maintainere premuta la manopola per circa 6 secondi finché non si scalda il dispositorio che mantiene automaticamente accesa la fiamma. Alcuni modelli sono dotati di accensione integrata all'interno della manopola, in quello caso è presente la candelà di accensione. Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spagnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al simbolo "●").

Consigli pratici per l'uso dei bruciatori

Al fine di ottener il massimo rendimento è utile ricordare quando segue:

• utilizzato recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriscano dal fondo dei recipienti.
• utilizzato sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore o Dia	metro recipienti (cm)
Rapido (R) 24 – 26
Semi Rapido (S) 16 – 20
Ausiliario (A) 10 – 14

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei brucatori ed ugelli".

! Evitare che le pentole fuoriscano dai bordi del piano durante l'uso.

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2002/96/CE e successive modificazioni.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativivo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui symboli figurano sul libretto e sulla targa matricola.
  L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in questo libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
  Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione "●"/"O" quando l'apparecchio non è utilizzato.
  Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.

Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
- Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentally.
Nonutilizzare pentole instabili o deformate.
Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarià con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
- L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il significato del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata. Si potranno consegnare gli elettrodomestici dimessi al servizio di racolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'accioso di un nuovo prodotto di tipo equivalente. Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di racolta e smaltimento degli apparecchi dimessi.

Manutenzione e cura

IT

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: sono graffiare irrmediabilmente la superficie.
! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
- Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
- prima di iniziare a cucinare, la superficie del piano deve essere pulita usando un panno umido per rimuovere polvere o residui di cibi cotti precedentamente. La superficie del piano dovra essere pulita regolarmente con una soluzione di acqua tiepida e detergente non abrasivo. Periodicamente sera necessario usare dei prodotti specifici per la pulizia dei piani di cottura in vetroceramica. Daprima togliere dal piano di cottura tutti i resti di vivande e spruzzi di grasso con un raschietto per la pulizia per esempio CERA (non in dotazione).

Pulire il piano di cottura quando è tiepido; utilizzare un prodotto di pulizia adatto (come quello della linea Solutions disponibile presso tutti i Centri Assistenza Tecnica) earta da cucina,strofinare con un panno

umido ed asciugare.

Fogli di alluminio, oggetti in plastica o materiale sintetico, che si siano accidentalmente liquefatti, come pure lo zucchero o vivande ad alto contento zuccherino vanno

eliminati

immediatamente
dalla zona di cottura
ancora calda con un raschietto. Prodotti di pulizia specifici
formano uno strato superficie altrasparente repellente allo sporco. Questo protege
anche la superficie da

eventuali danni causati da vivande ad alto contento zuccherino. In nessun caso utilizzato spugne o prodotti abrasivi,anche detersivi chimicamente aggressivi come gli spray da forno o prodotti smacchianti vanno evitati.

L'acciaio inox cui rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

! Non utilizzare diffusori, tostapanese or griglie per carne in acciaio inossidabile sui fuochi a gas.

Manutenzione rubinetti gas

Con il tempo cui verificarsi il caso di un rubinetto che si blocchi o presenti difficultà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da unQuesta operazioni tecnico autorizzato del costruttore.technico autorizzato dal costrul

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza, controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

IT

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

Possibili cause / Soluzione:

• Sono ostruii i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.
• I tagli della candela e termocoppia sono ostruiti.

La fiamma non rimane accesa nelle versioni con sicurezza.

Non avete premuto a fondo la manopola.
Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il disposativo di sicurezza.
- Sono ostruii i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

• Sono ostrutiti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta.

I recipienti sono instabili.

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi);
• Riaviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaore Telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com

Italiano, 1

English, 11

Français, 20

Nederlands, 30

Espanol, 40

Deutsch, 50

Portugues, 60

EAAnvikα,70

PK 644 D GH X /HA

PKQ 644 DGH/HA

PK 755 D GH X/HA

PKQ 755 DGH/HA

Contents

Installation, 12-14

Positioning
