Produkttyp	Einbau-Gaskochfeld
Marke	Hotpoint-Ariston
Modell	PKQ 644 D GH (K) HA
Gaskategorie	Erdgas Kategorie 12H (Frankreich, Belgien)
Anzahl der Brenner	4 (Schnell, Halbschnell, Hilfsbrenner)
Maximale Gesamtleistung	Ca. 7,9 kW (S 3,00 + HS 1,90 + H 1,00 + H 1,00)
Stromversorgung	230 V / 50 Hz, Erdung erforderlich
Ausschnittmaße (B x T)	560 x 480 mm (ca.)
Gasversorgungsdruck (FR)	20 mbar Nennwert, 17-25 mbar min-max
Zündung	Integrierte automatische Zündung mit Zündkerze
Sicherheitseinrichtung	Automatische Gasabsperrung bei Erlöschen
Reinigung	Feuchter Schwamm, keine Scheuermittel
Oberflächenmaterial	Edelstahl oder emailliert (je nach Ausführung)
Brennerwartung	Demontierbare Teile, mit heißem Wasser waschbar
Gasanschluss	Starres oder flexibles Edelstahlrohr, Absperrhahn
Normen	CE (2006/95, 2004/108, 93/68, 2009/142, 2002/96)
Bestimmungsländer	Frankreich, Belgien (Werksseinstellung)
Installation	Durch Fachmann, Einhaltung der DTU-Normen
Verfügbare Teile	Düsen, Dichtungen, Hähne, Zündkerzen
Reparierbarkeit	Durch autorisierten Techniker, Originalteile

Häufig gestellte Fragen - PKQ 644 D GH (K) HA HOTPOINT-ARISTON

Wie zünde ich einen Brenner an?

Drücken Sie den entsprechenden Drehknopf ganz herunter, drehen Sie ihn gegen den Uhrzeigersinn bis zur maximalen Position. Halten Sie ihn 6 Sekunden gedrückt, um die Sicherheitseinrichtung zu aktivieren. Wenn die automatische Zündung integriert ist, zündet die Zündkerze.

Was tun, wenn die Flamme versehentlich erlischt?

Drehen Sie den Drehknopf auf die Aus-Position, warten Sie mindestens 1 Minute vor dem erneuten Zünden. Überprüfen Sie, ob die Gasauslässe nicht verstopft sind und die Sicherheitseinrichtung ordnungsgemäß funktioniert.

Welche Topfdurchmesser verwenden?

Verwenden Sie geeignete Behälter: Schnellbrenner (S): 24-26 cm, Halbschnellbrenner (HS): 16-20 cm, Hilfsbrenner (H): 10-14 cm. Die Flammen dürfen nicht unter dem Topf hervorragen.

Wie reinige ich das Kochfeld?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie einen feuchten Schwamm mit einem nicht scheuernden Reinigungsmittel. Für hartnäckige Flecken verwenden Sie einen speziellen Schaber (Typ CERA) auf der warmen Oberfläche. Vermeiden Sie Scheuermittel und Dampfreiniger.

Kann ich ein Verlängerungskabel verwenden?

Nein, der elektrische Anschluss muss direkt an eine vorschriftsmäßige Steckdose mit Erdung erfolgen. Verwenden Sie keine Verlängerungskabel oder Mehrfachsteckdosen. Das Kabel darf nicht geknickt werden.

Wie schließe ich das Gerät an das Gas an?

Ziehen Sie einen Fachmann hinzu. Verwenden Sie ein starres Rohr (Kupfer oder Stahl) oder einen flexiblen Edelstahlschlauch. Installieren Sie einen Absperrhahn vorgeschaltet. Überprüfen Sie die Dichtheit mit Seifenwasser, niemals mit einer Flamme.

Was tun, wenn ein Brenner nicht zündet?

Überprüfen Sie die Gaszufuhr und die Stromversorgung. Reinigen Sie die Brenneröffnungen und die Zündkerze. Stellen Sie sicher, dass die Teile korrekt montiert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Technischen Kundendienst.

Kann ich das Kochfeld über einem Backofen installieren?

Ja, nur über einem Einbau-Backofen mit Kühlbelüftung. Die elektrischen Anschlüsse des Kochfelds und des Backofens müssen getrennt sein. Installieren Sie bei Bedarf eine Holzisolierplatte.

Was ist der Mindestabstand zu Möbeln?

Über das Kochfeld hinausragende Möbel müssen mindestens 600 mm Abstand haben. Dunstabzugshauben 650 mm. Oberschränke über dem Kochfeld müssen mindestens 700 mm über der Arbeitsplatte angebracht sein.

Wie warte ich die Gashähne?

Wenn ein Hahn schwer zu drehen ist, lassen Sie ihn von einem autorisierten Techniker ersetzen. Versuchen Sie nicht, ihn selbst zu reparieren. Verwenden Sie nur Original-Ersatzteile.

BEDIENUNGSANLEITUNG PKQ 644 D GH (K) HA HOTPOINT-ARISTON

Anschluss an die Gasleitung

Typenschild

Merkmale der Brenner und Dusen

Beschreibung des Gerätes, 55

Geräteansicht

Inbetriebsetzung und Gebrauch, 56

Praktische Hinweise zum Gebrauch der Brenner

VorsichtsmaBregeln und Hinweise, 57

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 58

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerates

Wartung der Gashahne

Störungen und Abhilfe, 59

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
!Die Kochmulden sind werkseitig fur den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerates): Erdgas Kategorie 12H eingestellt.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.Eine unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Gerat darf nur in ständig belufteten, und den Vorschriften der einschlägigen Norm: NBN D51-003 und NBN D51-001 entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein:
- Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

In Abzugsschächte oder Kamine mit Direkt ins Freie Abweizungen (ausübblich für Kochgerade bestimmt)

Direkt ins Freie

• Der Raum muss außer dem mit einem für eine einwandfreie Verbrennung notwendigen Belüftungssystem ausgestellt sein. Das erforderliche Luftvolumen darf 2m^3 /h pro kW der installierten Leistung nicht unterschreiben.

Das System kann mittels eines Belüfungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm^2 verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüfungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen

Brandgefahr bestehen kann oder um Schlafzimmer handeln damit.

Einbau

Die Gas- und Kombi-Kochmulden sind mit einem Schutzgrad des Typs X gegen Überhitzen ausgelegt und konnen somitiben Schranke installiert werden, deren Hohe die der Arbeitsplatte nicht uberschreiben. Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende VorsichtsmaRegeln zu beachten:

Angrenzende Schranke, deren Hohe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.
- Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren undzarin einem Abstand von mindestens 650~mm
Die an die Dunstabzugshaube angrenzenden Hangeschranke sind in einem Abstand von mindestens 420~mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).

Sollte die Kochmulde unter einem Hangeschrank installiert werden, muss zwischen Hangeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen (siehe Abbildung).

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen. Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollenn samtliche zur Verfugung stehenden Haken verwendet werden.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenersterseite eingehalten werden.

• Vor der Befestigung an der Arbeitsplatte muss die Dichtung (mitgeliefert) so wie auf der Abbildung veranschaulicht, um das gesamte Kochfeld herum verlegt werden.

Haken-Befestigungsschema

Position der Haken fur Position der Haken fur Arbeitsplatten H = 20mm Arbeitsplatten H = 30mm

Vorne

Position der Haken fur Hinter Arbeitsplatten H = 40mm

! Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

Belüftung

Um eine einwandfreie Belüfung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

! Die Kochmuldearf nur dann über Einbaubackofen installiert werden, wenn diese uber ein Kuhlgeblase verfugen.

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gebirgt. Wir die Kochmulde über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlädigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßenelektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich. Vor dem Anschluss stellen Sieitte sichera, dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;

• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;

• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installiertem Gerat leicht zuganglich sein.
! Das Netzkabelarf nicht gebogen oder eingeklemmt werden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

!Der Hersteller lehtne每一Verantwortung ab,fallsthese Vorschriften nicht eingehalten werden sollenn.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Zum Anschluss des Gerätes an

die Erdgasleitung (12H) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Ariston-Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelformigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres (gemäß der Norm NBN D51-003)
• oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschlauches vorzunehmen.

Zwischen Gerat und Gasleitung ist ein gut zuganglicher Gashahn (der Marke A.G.B.) zu stallieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

!Der Anschluss an die Gasleitung muss so durchgefuhrt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird. Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussstück, dessen Dichteit durch einen Dichtring gewährleistet wird. Muss das Anschlussstück verdreht (in eine andere Richtung gedreht) werden, ist es absolut erforderlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstuck für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Der Anschluss bzw. das Verlegen dieser Schläuche muss so erfolgen, dass sie bei größter Ausdehnung eine Lange von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der InoxSchlauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendiner Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gultigen inländischen Normen entsprechen.

Kontrolle auf Dichttheit

Nach Abschluss der Installationsarbeiten überprüfen Sieitte alle Anschluss auf Dichtheit; verwenden Sie hierzu auf keine Fall eine Flamme, sondern eine Seifenlösung.
Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gultigen Normen und Vorschriften) installiert werden.

Merkmale der Brenner und Dusen

Tabelle 1 Einstellung der				Flüssiggas (G20 / 20 mbar)		Brenner-Primäreluft
Brenner Durch-	messer (mm)	Wärme-leistung kW (p.c.s.*)		Düse 1/100 (mm) G20	Menge* l/h
		Nom.	Red.			(mm)
Starkbrenner (R)	157	3.00	1.00	125	286	4.7
Mittelstarker Brenner (S)	132	1.90	0.80	100	157	2.6
Hilfsbrenner (A)	110	1.00	0.50	72	95	2
Versorgungs-druck	Nominal (mbar)Minimum (mbar)Maximum (mbar)				201525

• Bie 15^ und 1013 mbar-Trockengas
  Erdgas G20 oberer Heizwert = 37,78 MJ/m³

PK 644 D GH X/HA PKQ 644 D GH /HA

PK 755 D GH X/HA PKQ 755 D GH /HA

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EWG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (elevtomagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/CEE vom 30.11.09 (Gas) und nachfolgenden Änderunge. - 2002/96/EC und nachfolgenden Änderunge.

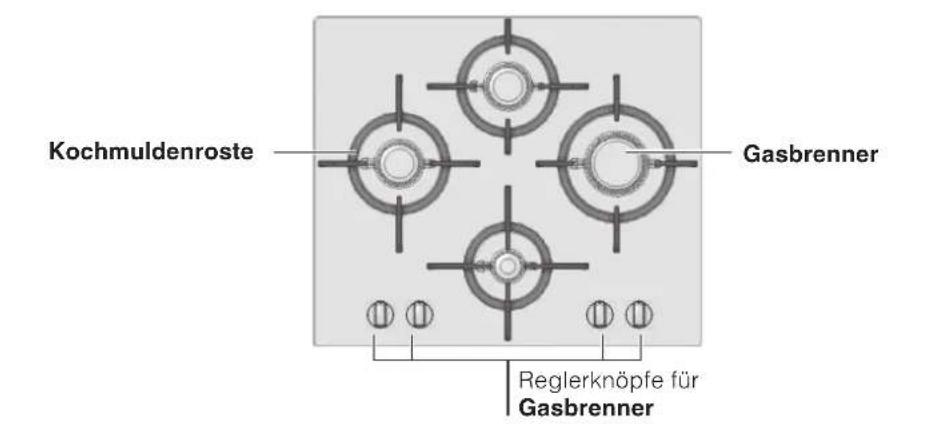

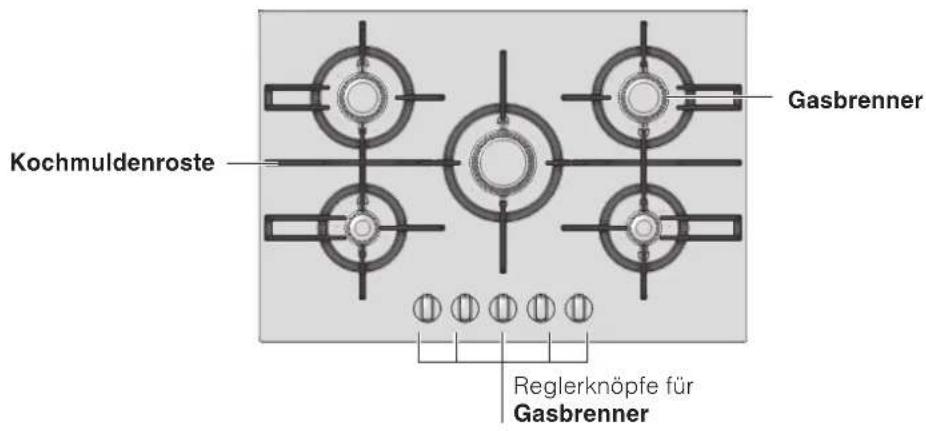

Geräteansicht

! Die größere Ose wird auf die Zündkerze gesteckt.
GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
Reglerknöpfe für GASBRENNER: zur Regulierung der Flamme.

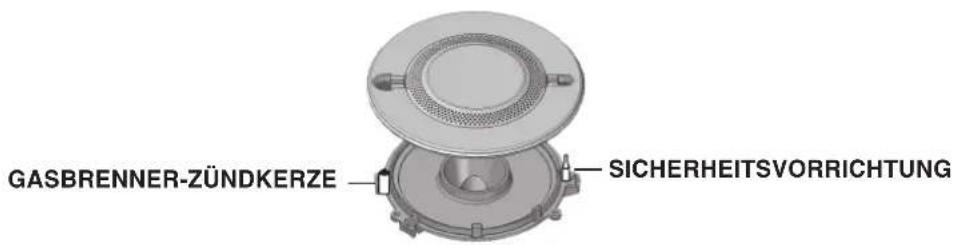

• GASBRENNER-ZündKERZE: zur automatischen Zündung des gewählten Brenners.
• SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flammme unversehens erlösen sollen und unterbricht automatisch die Gaszufuhr.

Inbetriebsetzung und

Gebrauch

BE

!Auf jedem Reglerknopf ist gekennzeichnet, welcher

Gasflamme oder Elektroplatte* er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

AUS

Maximum

Minimum

Zum Anzünden der Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein und drehen diesen dann gegen den Uhrzeigersinn auf Maximum.

Bei den mit einer Sicherheitsvorrichtung bestückten Modellen muß der Reglerknopf für ungebär 6 Sekunden eingedrück gehalten bleiben, bis die Vorrichtung, dank derer die Flamme automatisch gezündet bleibt, aufheizt.

Einige Modelle sind mit einer in den Reglerknopf integrierten Zündvorrichtung ausgestattet, in dieser Falle ist das Modell mit der Zündkerze bestückt, jedoch nicht mit der Zündungstaste.

Zur Zündung eines jeder Brenners ist der entsprechende Reglerknopf nachinnen zu drucken, daraufhin nach links bis auf Maximum zu drehen, und so lange eingedrückt zu halten, bis die Flamine zündet.

! Sollte der Brenner ungewolterweise erloschen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzüden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("●") gedreht.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgroße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Brenner	Ø Kochgeschirrdurchmesser (cm)
Starkbrenner (R)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14

!Um zu erkennen, welchen Brenner Sie verwenden, ziehen Sieitte die im Abschnitt "Eigenschaften der Brenner und Dusen" befindlichen Zeichnungen zu Rate.

! Achten Sie darauf, dass Kochtopfe während der Verwendung nicht über den Kochfeldrand hinausragen.

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäß Belüftung um einen einwandfrei Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
  Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerat ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unweltern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Handen oder Fuß und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursache Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
  Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
  Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position "●"/"○" befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).

• Stellen Sie Stieltöpe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
• SchlieBen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.
• Lassen Sie die Elektroplatteitte nicht eingeschaltet, wenn kein Kochgeschirr darauf steht.
• Gebrauchen Sieitteibekeinunstabilesoder verformtesKochgeschirr.
  Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder dürfen nicht mit dem Gerät spielern.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen Separate gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können ihr Elektrohaushaltsgerät zu öffentlichen Recyclinghofen, anderen communalen Müllsammeinrichtungen oder, falls durch nationales Recht erlaubt, bei einem Neukauf eines vergleichbaren Gerätes dem Handler in Obhut geben. Alle führenden Hausgerätehersteller arbeiten aktiv an der Erstellung eines Systems zur Sammlung und Entsorgung von Elektrohaushalts-Altgeräten.

Reinigung und Pflege

BE

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungslos beschädigen * 們 den zu vermeiden.
! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgerate.
- Zur tätiglichen Pflege genugt es, die Kochmulde mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
Die abnehmbaren Teile müssen regelmäßig mit warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befrei werden.
- Bei den mit automatischer Zündung versehenen Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen möglich sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löcher der Flammenkranze nicht verstopt f sind.
- Reinigen Sie das Kochfeld vor jedem Kochbeginn mit einem feuchten Tuch, um Staub oder alte Essensrechte zu beseitigen. Die Oberflächen des gesamten Kochfeldes sind regelmäßig mit lauwarmer milder Spullauge zu reinigen. Glaskeramikfelder sollen den von Zeit zu Zeit auch mit einem entsprechenden, im Handel erhältlichen Spezialreiniger behandelt werden. Entfern den sie zuerst samsliche Speisereste und Fettspritzer mit einem geeigneten Schaber, z.B. (nicht mitgeliefert).

Reinigen Sie das Kochfeld, wenn es noch lauwarm

ist, (beispelsweise das Linie Solutions, welches in allen Kundendienst-Zentren der Firma Merloni Elettrodomestici erhaltlich ist) verwenden Sie hierzu weiches

Kuchenpapier und ein geeignetes Reinigungsmittel, reiben Sie es darauffin mit einem feuchten Tuch nach und trocknen Sie es abschiede Bend sorgfaltig ab.Versehentlich geschmolzene

Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerrechte oder stark zuckerhaltige Speisereste messen sofort mit einem Schaber von der noch heiben Kochzone entfernt werden. Spezialreiner bilden eine durchsichtige Schutzschicht, die den Staub abstobt. Diese schutz die Oberflache auch vor eventuellen Schaden, die durch stark zuckerhaltige Speisen verursacht werden konnten. Verwenden Sie absolut keine Scheuerschwamme oder sonstige Scheuermittel. Auch scharfe Reinigungsmittel wie Backofensprays oder Fleckenmittel sind zu vermeiden.

• Auf den Edelstahlteilen konnen Flecken hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für langere Zeit darauf auf stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspelen und trockenzureiben. Übergekochtes Wasser muss ebenfalls beseitigt werden.

! Verwenden Sie keine Flammenteilerroste, keine Toastergitter bzw. Fleisch-Grillroste aus Inoxstahl auf den Gas-Kochzonen.

Wartung der Gashahne

Im Laufe der Zeit konnte der Gashahn blockieren

oder sich nur schwer drehen setzen. In einem

solchen Fall ist der Hahn auszutauschen

! Dese Arbeit darf nur durch einen vom HerstellerDese Ar

anerkannten Technlker durchgefuhrt werden.anerkannten Te

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollen einige Kontrollen vorab durchgefuhrt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszuführ ihrer Anlage besteht, vor allem, ob der Gashauptthahn auch aufgedreht wurde.

BE

Störungen

Der Brenner zündet bzw. hält die Flammene nicht.

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Das Kochgeschirr steht nicht sicher.

Mögliche Ursachen / Lösungen

• die Gasaustrittsöffnungen der Gasbrenner verstoptf sind;

• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
  Durchzug in Kochmuldennähe besteht;

• der Reglerknopf auch bis zum Anschlag durchgedrückt wurde;

• der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu erfolgenden;

• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopf sind.

• die Gasaustrittsöffnungen verstopt sind;
  Durchzug in Kochmuldennähe besteht;
  das Minimum korrekt eingestellt ist.

• der Topfboden auch vollständigRIDen ist;

• der Topf auch genau auf die Brennermitte gestellt wurde;
• die Kochmuldenroste vertauscht worden.

Sollte Ihr Gerat trotz aller Kontrollen nicht Funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sieitte den nachstliegenden Kundendienst an.Geben Sieitte Folgendes an:

das Geratemodell (Mod.)
die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerat und/oder der Verpackung befindet.

!Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und留学生 Sie ausschließlich Original-Ersatzteile einbauern.

Italiano, 1

English, 11

Français, 20

Nederlands, 30

Espanol, 40

Deutsch, 50

Portugues, 60

EAAnvika,70

PK 644 D GH X /HA

PKQ 644 DGH/HA

PK 755 D GH X/HA

PKQ 755 DGH/HA

Índice

Instalacao, 61-64

Posicionamento

Ligação eletrica

Ligação do gás

Placa de identificacao

Placa das caractéristicas
