GEBRUIKSAANWIJZING DCM120KEPHC Hoshizaki

(vertaalde instructies)

Overall in deze handleiding treft u opmerkingen aan die uw aandacht wilnen vestigen op situatuies die zonden konnen resulteren in overlijden, ernstig letsel of schade aan de machine.

▲WAARSCHUWING	Geeft een gevaarlijke situatie aan die, als deze nicht worden vermeden, zou{kunnen resulteren in overlijden of ernstig letsel.
▲VOORZICTIG	Geeft een gevaarlijke situatie aan die, als deze nicht worden vermeden, zou{kunnen resulteren in Licht of middelzwaar letsel.
LET OP	Geeft een gevaarlijke situatie aan die, als deze nicht worden vermeden, zou{kunnen resulteren in schade aan de machine.
▲HYGIÈNE	Geeft belangrijke voorzorgsmaatregelen aan met betrekking tot de hygiène en voedselveiligheid.
BELANGRIJK	Geeft belangrijke informatie aan over het gebruik en de verzorging van de machine.

Deze ijsmachine gebruikt een HFC-vrij koelmiddel (propaan) en HFC-vrije schuimisolatie; deze stoffen zich nicht schadelijk voor de ozonlaag, zich duurzaam en hebben een zeer beperkt aardopwarmingsvermogen.

▲WAARSCHUWING

Het koelsystem van deze ijsmachine bevat een ontvlambaar koelmiddel; installment, gebruik, onderhoud en verwijdering mogen় aanom uitsluitend worden uitgevoerd door erkende technici.

Het koelmiddel in deze ijsmachine is ontvlambaar en verzegeld in het koelsystem. Hoewel het koelmiddel onder normale omstandigheden Niet lekt, dient u de ijsmachine met de grootst möglichke zorg te behandelen om te voorkomen dat u het system beschadigt.

In het geval van onopzettelijke schade aan het koelsystem waardoor koelmiddel weglekt: * Creëer geen ontstekingsbron in de buurt. * Bedien geen elektrische schakelaars of stopcontacten in de buurt. * Gebruik geen naakte vlam. * Ventileer de ruimte direct door het openen van deuren en/of ramen. * Bel een servicetechnicus.

BELANGRIJK

Dit boekje vormt een integraal en essentieel onderdeel van het product en moet goed worden bewaard door de gebruiker.

Lees de richtlijnen en waarschuwingen in dit boekje zorgvuldig door, aangezien deze zijn bedoeld om de installment/gebruiker te voorzien van essentièle informatatie voor een correcte installment, alsmede voor een veilig gebruik en onderhoud van het product op de lange termijn.

Bewaar dit boekje zodate u het later, indien nodig, opnieuw kunt raadplegen.

▲WAARSCHUWING

Dit is een ijdsdispenser voor commerciele doeleinden en deze machine dient uitsluitend te worden gebruikt voor de toepassingen waarvoorde deze is ontworpen.Enige andere vom van gebruik worden als ongeschikt en dus gevaarlijk beschouwd. De fabrikant kan Niet aansprakelijk of verantwoordelijk worden gesteld voor等一批ige schade die ontstaat door ongeschikt, Incorrect en onredelijk gebruik.

De installmentie en eventuele verplaatsing van de ijsmachine mag uitsluitend door gekwalificeerd personeel en overeenkomstig deplaatselijk geldende voorschriften worden uitgevoerd, waar bij de instructies van de fabrikant dwellen te worden gevolgd.

Houd ventilatieopeningen, zowel in de behuizing van de machine als in de inbouwstructuur,vrij van obstakels.

Gebruik geen mechanische apparaten of andere methoden om het ontdooiprocess te versnellen dan de methoden die door de fabrikant worden aanbevolen.

Bij het gebruik van elektrische apparaten要去en bepalde regels in acht worden genomen. In het bijzonder:* Vocht en hoge luchtvochtigheid verhogen de kans op kortsluiting en elektrische schokken.Trek de stekker van de machine uit het stopcontact als u Niet zeker bent van de condities in de ruimte waar de machine is geplaatst.* Voorkom beschadiging van de voedingskabel en trek uitsluitend aan de stekker en Niet aan de voedingskabel zich als u de ijsdispenser van de netvoeding wilt loskoppelen.* Wonneer de netvoedingskabel en/of stekker verrangen moet worden, mag dit alleen worden gedaan door een erkend onderhoudsmonteur.* Raak de elektrische onderdelen of de schakelaars Niet met vochtige handen aan.* Dit apparaat is Niet bedoeld om te worden gebruikt door Personen (waaronder kinderen) met een verminderde lichamelijke, zintuiglijke of mentale capaciteit of een gebrek aan ervaring en kennis. Het kanECHter wel worden gebruikt door kinderen vanaf 8aar en door Personen met een verminderde lichamelijke, zintuiglijke of mentale capaciteit of een gebrek aan ervaring en kennis, mits zich onder toezicht staan van een persoon die verantwoordelijk is voor hunveiligheid of deze persoon hem instruert hoe het apparaat te gebruiken.* Kinderen mogen Niet met het apparaat spelen.* Reiniging en gebruikersonderhoud mag Niet zonder toezicht door kinderen wordenuitgevoerd.* Probeer Niet de ijsdispenser aan te passen. Alleen bevoegt personel mag het apparaat demonteren of repareren.

I. INSTALLATIE-INSTRUCTIES

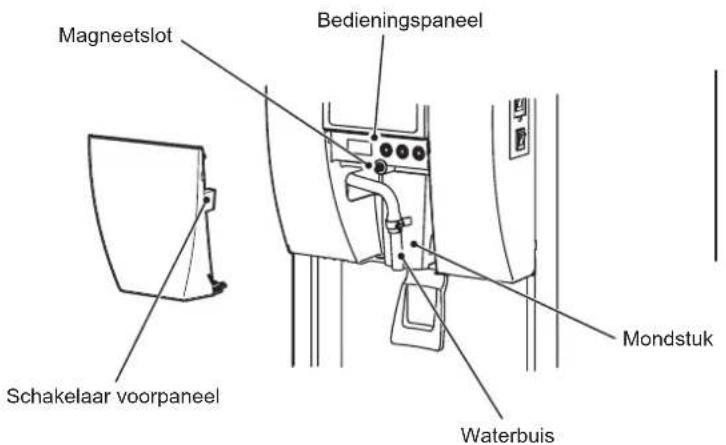

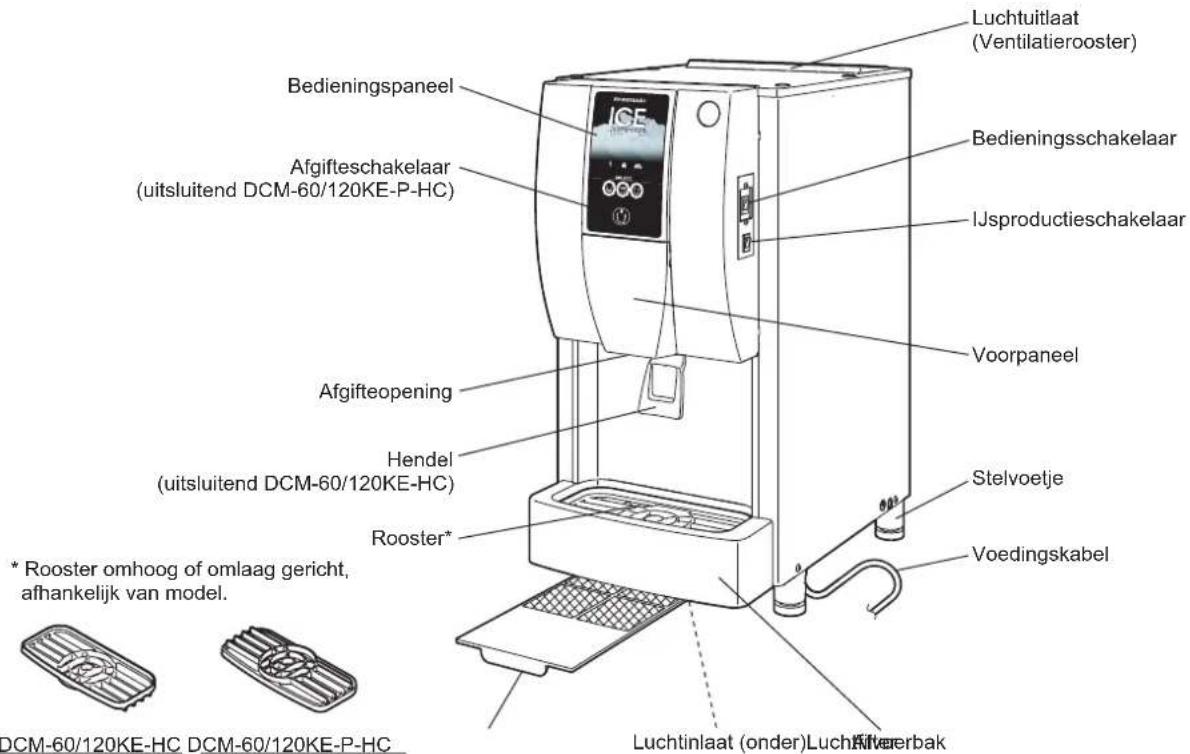

1. CONSTRUCTIE

2. TOEBEHOREN

Cd	1
Rooster 1
Toevoerslang 1
Afvoerslang 1
Slangklem 1
Borstel 1

Cd

Rooster

Afvoerslang

BorstelSlangklemToev

3. UITPAKKEN

WAARSCHUWING

Kinderen要去en buren het bereik van het verpakkingsmaterial (plastic zakken en geëxpandeerd polystyreen) worden gehonden aangezien dit möglichke bronnen van gevaar zich.

▲VOORZICHTIG

Til de doos Niet op en verplaats deze Niet met behulp van de transportbanden.

Wanner u het apparaat handmatig verplaatst, dient u de onderkant van de ijsmachine vast te houden.

Houd de machine bij het omhoogtillen Niet aan het filter vast. Anders konnen de condensorvinnen binnenin letsel veroorzaken.

Draag altiijd beschermende handschoenen bij het dragen van de machine.

Werk met+zijn tweeën bij het verplaatsen van de doos of de uitgepakte machine om letsel te voorkomen.

LET OP

Verwijder kartonnen doos, tape en ander verpakkingsmaterialial. Als er verpakkingsmaterial in de ijsdispenser beschriebt, zal得益je nicht goed werken.

Kantel de ijsmachine nicht meer dan 45° om schade te voorkomen.

1) Controller, nadat u de verpakking hebt verwijderd, of de ijsdispenser in goede staat verkeert. Gebruik de ijsdispenser nicht in geval van twijfel, maar raadpleeg bevoegt servicepersoneel.
2) Verwijder de beschermfolie van de buitenkant. Indien de ijsdispenser is blootgesteld aan zonlicht, mag de beschermfolie pas worden verwijderd nadat de machine is afgekoeld.
3) Verwijder het pakket met de accessoires. Controller de inhoud aan de hand van "2. TOEBEHOREN".

4. PLAATSING

WAARSCHUWING

De ijsdispenser is nicht bestemd voor gebruik buitenshuis.

De machine mag Niet naast een oven, grill of andere apparatuur die veel warmte afgeeft, worden geplaatst.

Deze machine is Niet geschikt om in een ruimte te worden geinstalleerd die met een waterstraal worden schoongespoten.

▲VOORZICHTIG

De ijsdispenser要去 waterpas op een stevige ondergrond worden geplaatst.

LET OP

Plaats geen andere apparaten of voorwerpen boven op de machine die het ventilatorrooster blokkeren.

BELANGRIJK

De normale omgevingstemperatuur bij bedrijf要去ussen 5°C en 40°C liggen. Er mag uitsluitend koud water worden toegevoerd. Bediening van de ijsdispenser gedurende langere perioden buiten dit normale temperatuurbereik kan de productiecapaciteit beinvloeden.

Houd aan de bovenkant de vrij ruimte aan die hieronder staat vermeld. Dit zorgt voor een optimale luchtcirculatie en vergemakkelijk onderhouds- en/of reparatiewerkzaamheden.

Bovenaanzicht

Zijaanzicht

In sommige zeer vochtige omgevingen kan condensvorming optreden in de machine die verwolgens op de vloer druipt. Installer de ijsmachine Niet in een ruimte waar de vloer kan worden aangetast door water.

Voorkom langdurige blootstelling van de machine aan direct zonlicht.

5. INSTALLATIE

▲VOORZICHTIG

Onjuiste installment van de ijsmachine kan schade toebrengen aan mens, dier en omgeving. De fabrikant aanvaardt geen aansprakelijkheid voor schade en/of letsel ten gevolge van het onjuist installereren van de machine.

Houd een hoogte van 0 tot 15 mm aan voor de stelvoetjes om te voorkomen dat de stelvoetjes minder sterk worden of om letsel door een vallend stelvoetje te vermiijden.

• Plaats de ijdsdispenser waterpas op een stevige ondergrond.
• Draai aan de stelvoetjes om de machine zowel van links maar rechts als van vooraar acheer waterpas te zetten

(kantellimiet: binnen 1 cm).

▲WAARSCHUWING

DEZE MACHINE MOET WORDEN GEAARD Deze ijds dispenser moet worden geaard volgens de geldende voorschriften.

Ter voorkoming van ernstig persoonlijk letsel en materiaïle schade als gevolg van elektrische schokken, dient de ijds dispenser te worden voorzien van een correct aangebrachte aardleiding.

Verwijder de stekker uit het stopcontact voordat u onderhouds-, reparatie- of reinigingswerkzaamheden gaat uitvoeren.

• Deze machine vereist een aparte voeding van 220 - 240 V wisselstroom, 13 A. Het stopcontact moet worden beschermd door een geschikte stroomonderbroker.
• Normaalgesproken dient men te beschikken over de juiste verguntingsen/of de hulp in te roepen van een erkend elektricien.

Alleen voor het Verenigd Koninkrijk en Ierland:

• De draden van de netvoeding hebben een kleurcode:

Groen/geel = aarde
Blauw = neutral
Bruin = stroomvoerend

Als de gekleurde draden in de voedingskabel van deze machine zich aangesloten op stekkerpolen met een afwijkende kleur, dient u het volgende te doe:

Sluit de groen/gele draad in de stekker aan op de groen/gele of groene stekkerpool of anders op de stekkerpool die is aangeduid met de letter E of het symbol 1一 . Sluit de blauwe draad aan op de zwarte stekkerpool of op de stekkerpool die is aangeduid met de letter N. Sluit de bruine draad aan op de rode stekkerpool of op de stekkerpool die is aangeduid met de letter L.

• Als het stopcontact waarup u de ijsmachine wilt aansluiten Niet geschikt is voor de stekker die aan de voedingskabel van de ijsmachine zit, dient de stekker te worden verwijderd (een gegoten stekker worden afgesneden) en verrangen door een geschikte stekker.

De gegoten stekker die van de voedingskabel is afgesneden, moet worden weggegood. Hij mag Niet opnieuw worden gebruikt. Wonneer deze stekker elders in een stopcontact worden gestoken, zorgt dit voor een groot risico van elektrische schokken.

• De gegoten stekker mag uitsluitend in combinatie met een zekeringhouser worden gebruikt.

Het referentienummer van de fabrikant is in de stekker ingeslagen. In geval u de zekeringhouser verwangt, dient een verwangend exemplaar van hetzelfde type te worden gebruikt.

Zekeringhoulders zich te verkrijgen via de onderdelen- en servicecentra van Hoshizaki.

Gebruik zekeringen van 13 A die zijn goedgekeurd volgens BS 1362.

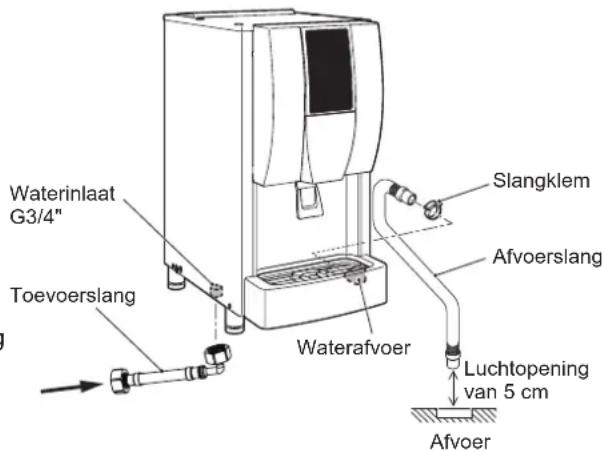

7. AANSLUITING VAN WATERTOEVOER- EN WATERAFVOERLEIDINGEN

WAARSCHUWING

Mag alleen worden aangesloten op een drinkwaterleiding voor koud water.

• De aansluitingen aan de drinkwaterleiding要去en worden uitgevoerd in overeenstemming met de huidige vereisten van het land in de regelgeving met betrekking tot watertoevoer of -accessoires.
• Het water in de watertoevoerleiding mag Niet harder+zijn dan 50mg / l en moet een silica-inhoud hebben van Niet meer dan 30mg / l om prestatievermindering of storingen als gevolg van afzetting (ketelsteen) te voorkomen. Het kan nodig+zijn een waterbehandelingsysteme te installereren.
• De watertoevoerdruk moet tenminste 0,05 MPa (0,5 bar) bedragen en mag Niet hoger dan 0,78 MPa (8 bar)+zijn. Als de waterdruk hoger is dan 0,78 MPa (8 bar), moet gebruik worden gemaakt van een redueerventiel. De watertoevoerkraan mag voor dit doel NIET gedeelelijk worden dichtgedraaid.
• In sommige gebieden kan een loodgietersvergunning of het inschakelen van een erfend loodgieter verplicht zich.
• De waterafvoer van de machine stroomt onder natururlijk verval; de afvoerslang moet dus voldoende verval hebben.
• Afvoerleidingen mogen nicht rechtstreeks op de riolering worden aangesloten. Houd een verticale luchtopening van minimaal 5 cm aan tussen het uiteinde van de afvoerslangen van de ijsdispenser en de vloerafvoer.
• Gebruik de neue slangensets die met het apparaat zijn meegeleverd.
  Gebruik oude slangensets Niet opnieuw.
  1) Bevestig het gebogen uiteinde van de flexibele toevoerslang (accessoire) aan de G 3/4"-aansluiting aan de onderkant van de ijdsdispenser zoals weergegeven. Let er waar bij op dat de rubber afstandsring goed is aangebracht. Voorkom lekkage door de aansluiting handvast aan te draaien.
  2) Bevestig het andere uiteinde van de toevoerslang aan de waterkraan. Zorg ervoor dat de afdichtring goed is aangebracht voordat u de aansluiting handvast aandraait. Het verdient aanbeveling een aflsuitkraan te monteren op een goed bereikbare plek.
  3) Sluit de grijze flexibele afvoerslang (accessoire) aan op de aansluiting aan de onderkant van de afvoerbak. Gebruik de slangklem (accessoire) om een lekvrije koppeling te verkrijgen.

II. BEDIENINGSINSTRUCTIES

VAORZICTIG

Steek nicht uw handen in de afgifteopening. Het mechanisme van de ijsmaker kan plotseling in beweging komen, waardoor er letsel ontstaat.

LET OP

Alle onderden zijn in de fabrik aufgesteld. Onjuiste aanpassingen können leiden tot storingen.

Om schade aan de compressor te voorkomen, dient u ten minste 3 minuten te wachten met het opnieuw inschakelen van de ijdspondenser nadat deze is uitgeschakeld.

Wanner geure perioden van 5 of 6 uur gen ijsblokjes worden geprodueerd, kan dit resulteren in zacht ijs of ijsafzetting in de bunker. Zet de ijsproductieschakelaar altijd uit en verwijder ijs binnen 2 uur uit de bunker. Zache en plankkerige ijsblokjes moeten continu worden verwijderd.

Deze ijsdispenser is zo geprogrammeerd dat ijsblokjes worden uittgeworpen wonneer langer dan 2 minuten gegen de hendel/ afgifteschakelaar wordt geduwd. Wonneer herhaaldelijk gedurende langere perioden gegen de hendel/afgifteschakelaar wordt geduwd, kan dit ertoe leiden dat de beveiliging de machine stopt.

HYGIENE

Deze ijds dispenser is bestemd voor de productie van consumptiejs. Handhaaf de hygène van de ijds dispenser door de instructies in "III. 1. REINIGEN" te volgen.

BELANGRIJK

U kunt als volgt voorkomen dat ijns en/of water verstrooid raakt of rondspettert:

[DCM-60/120KE-HC]

• Gebruik een container met een opening vaneer dan 7 cm.
• Plaats de container ongeveer 1 cm onder de afgifteopening als u tegen de hendel duwt om ij s en/of water te produceren.

• Gebruik een container met een opening vaneer dan 7 cm en een hoogte vaneer dan 12 cm.
• Plaats de container in het Ronde midden van het rooster als u op de afgifteschakelaar drukt om ijs en/of water te produceren.

Reinig de bunker eenmaal per dag om te voorkomen dat ijs in de bunker smelt en opniewe bevriest waardoor mechanische problemen konnen optreden. Zet de ijssproductieschakelaar alttijd uit voordat u de ijsdispenser uitschakelt. IJs blijft beschikbaar totdat de bunker leeg is. Water is alttjd beschikbaar.

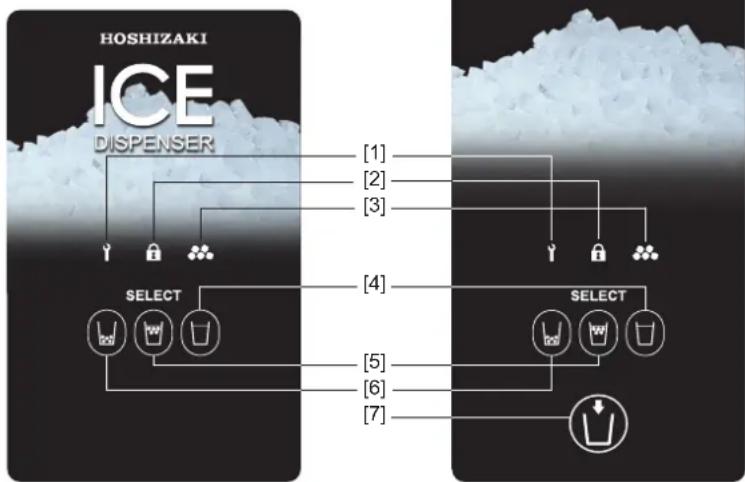

Bedieningspaneel

[1] Storingsmeldinglampje (rood)
[2] Blokkeringslampje (wit)
[3] IJproductielampje (wit)
[4] Waterschakelaar
[5] IJs-en waterschakelaar
[6]IJsschakelaar
[7] Afgifteschakelaar

[DCM-60/120KE-HC]

[DCM-60/120KE-P-HC]

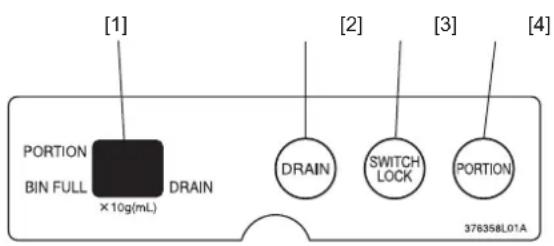

Bedieningspaneel

[1] Display
PORTION: brandt als de portieregeling is geactiveerd
BIN FULL: brandt als de bunker vol is
DRAIN: brandt tijdens de afvoercyclus
Geeft de foutcode "E" in het geval van een foult
[2] Afvoerschakelaar
[3] Blokeringsschakelaar
[4] Schakelaar voor portieregeling

1. OPSTARTEN

1) Steek de stekker van de machine in het stopcontact.
2) Draai de watertoevoerkraan open.

3) Zet de bedieningsschakelaar, die zich aan de rechterkant van de ijds dispenser bevindt, op "ON". Het display op het bedieningspaneel waar de actuèle bedieningsstatus zien.
4) Zet de ijssprodctieschakelaar, die zich aan de rechterkant van de ijsdispenser bevindt, op "ON". Het ijssproductielampje op het bedieningspaneellicht op en de ijssdispenser begint binnen 5 minuten met het automatische ijssproductieproces.
5) Controller de watertoevoer en de slangaansluitingen op lekkage.
6) Druk na 10 minuten op de ijsschakelaar op het bedieningspaneel.
7) Duw gegen de hendel/afgifteschakelaar en controllerer de ijsblokjes correct worden uitgevoerd.
8) Ongeveer 1eur nadat de bunker is bevuld met ijs, wordt het ijssproductieproces automatisch gestopt en wee gestart nadat ijsblokjes uit de bunker zijn verwijderd.

Opmerking: afhankelijk van de waterconditions worden er möglichk zachte en plakkerige ijsblokjes geprodueerd.

2. IJSAFGIFTE

1) Selecteer uw afgifteoptie door op de ijsschakelaar, de ijs- en waterschakelaar of de waterschakelaar op het bedieningspaneel te drukken (in de fabriek ingesteld op ijs en water). De geselecteerde schakelaar Licht op.
2) Plaats een container en geef de gewenste hoeveel ijns en/of water af.

[DCM-60/120KE-HC]

De ijs- en/of waterafgiffe gaat door terwij tegen de hendel worden geduwd.

[DCM-60/120KE-P-HC]

De ijs- en/of waterafgiffe gaat door terwijl de afgifteschakelaar wordt ingedrukt of er wordt een vooraf ingestelde hoeveelheid afgegeven als eenmaal op de afgifteschakelaar (portieregeling) wordt gedrukt.

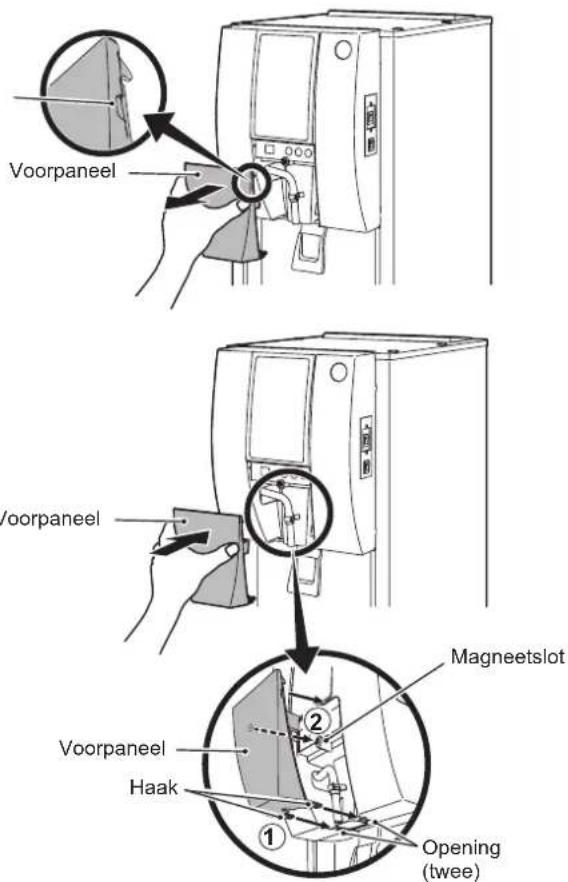

3.VOORPANEL

Het voorpaneel is uitgerust met een beveiligingstoestel. Als het voorpaneel worden verwijderd, knipperen de ijsschakelaar, de ijs- en(Uitsparing) waterschakelaar en de waterschakelaar maar vindt geen afgithe plaats. Nadat het bedieningspaneel is gebruikt voor afstellingen,plaatst u het voorpaneel terug in de juist positie.

LET OP

Voorkom schade aan de magneet aan de binnenkant door het Voorpaneel Niet van enige hoogte te latent vallen.

1) U kunt het Voorpaneel verwijderen door de uitsparingen aan beiden kanten van het voorpaneel beet te pakken en het voorpaneel waar u toe te trekken.
2) Plaats het voorpaneeltering door beiden kanten van het paneel beet te pakken, de haken in de openings teplaaten en het paneel stevig vast te Voorpaneel zetten met het magneetslot.

4. PORTIEREGELING

Als u de schakelaar voor portieregeling indrukt op het bedieningspaneel worden de Vooraf ingestelde hoeveelheid voor afgithe van ijs en/of water geactiveerd. De portieregeling isuitgeschakeld in de standardinstelling.

De hoeveelheid afgegeven ijs bij portieregeling is afhankelijk van de waterkwaliteit en het bunkerniveau. De hoeveelheid afgegeven water bij portieregeling is afhankelijk van de waterdruk.

Model Standaardinstalling Instelbare bereik
DCM-60KE-HC	IJs: 40 g
DCM-120KE-HC	Water: Niet instelbaar
DCM-60KE-P-HC	IJs: 40 g
DCM-120KE-P-HC	Water: 120 ml

[a] Portiereregeling activeren

1) Verwijder het voorpaneel.
2) Druk op de schakelaar voor portieregeling op het bedieningspaneel. Op het display Licht "PORTION" op.
3) U sunt de portieregeling deactiveren door nogmaals op de schakelaar voor portieregeling te drukken. Het display gaat uit.
4) Plaats het voorpaneel terug in de juiste positie.

[b] Portieregeling aanpassen

1) Verwijder het voorpaneel.
2) Dru op de schakelaar voor portieregeling op het bedieningspaneel en houd deze 3 seconden ingedrukt. Op het display wordt de huidige instelling voor de portieregeling voor ijsafgithe weergegeven.
3) Druk op de knipperende ijs- (-) of waterschakelaar (+) op het bedieningspaneel om de hoeveelheid ijs aan te passen. De waarde op het display neemt met "1" toe of af telkens wonneer op de schakelaar worden gedrukt (bijv. "06" = 60 g).

[DCM-60/120KE-HC]

4) Druk op de schakelaar voor portieregeling op het bedieningspaneel. Op het display Licht "PORTION" op.
5) Plaats het voorpaneel terug in de juiste positie.

[DCM-60/120KE-P-HC]

4) Dru op de schakelaar voor portieregeling op het bedieningspaneel. Het display gaat u en verlicht de instelling opnieuw als deze worden opgeslagen. Vervolgens worden op het display de huidige instelling voor de portieregeling voor waterafgifte weergegeven.
5) Druk op de knipperende ijs- (-) of waterschakelaar (+) op het bedieningspaneel om de hoeveelheid water aan te passen. De waarde op het display neemt met "1" toe of af telkens wanner op de schakelaar worden gedrukt (bjv. "15" = 150 ml).
6) Druk op de schakelaar voor portieregeling op het bedieningspaneel. Het display gaat u en verlicht de instelling opnieuw als deze worden opgeslagen. Vervolgenslicht op het display "PORTION" op.
7) Plaats het voorpaneel terug in de juiste positie.

5. FUNC TIE BLOKKERINGSSCHAKELAAR

Als u de blokkeringsschakelaar indrukt op het bedieningspaneel worden de werkung van de ijsschakelaar, de ijs- en waterschakelaar en de waterschakelaar geblokkeerd. De functie voor schakelaarblokkering is uitgeschakeld in de standaardinstelling.

1) Verwijder het voorpaneel.
2) Selecteer uw afgiftoeptie door op de ijsschakelaar, de ijs- en waterschakelaar of de waterschakelaar op het bedieningspaneel te drukken. De geselecteerde schakelaar knippert. Druk op de blokkeringsschakelaar op het bedieningspaneel. Het blokkeringslampje op het bedieningspaneel Licht op.
3) U knot de functie voor schakelaarblokkering deactiveren door nogmaals op de blokkeringsschakelaar te drukken. Het blokkeringslampje staat uit.
4) Plaats het voorpaneel terug in de juiste positie.

6. UITZETTEN

U要去 deze ijsdispenser elke dag na afloop van de werktijd uitzetten en laten leeglopen.

1) Zet de ijssproductieschakelaar, die zich aan de rechterkant van de ijsdispenser bevindt, op "OFF".

[DCM-60/120KE-HC]

2) Controller of het blokkeringslampje op het bedieningsspaneeluit is. Als dit brandt, drukt u op de blokkeringsschakelaar op het bedieningsspaneel om de functie voor schakelaarblokkering uit te schakelen.
3) Druk op de ijsschakelaar op het bedieningspaneel. De ijsschakelaarlicht op.
4) Plaats een große container onder de afgiteteopening en blij谈起h duwen totdat geen ijsblokjesmeer worden uittgeworpen.
5) Verwijder het Voorpaneel.

[DCM-60/120KE-P-HC]

2) Druk tegelijkkertijd op de ijsschakelaar, de ijs- en waterschakelaar en de waterschakelaar en houd deze 3 seconden lang ingedrukt. De afgifteschakelaar knippert en de continue afgithe komt beschikbaar.

Opmerking: als u de continue afgithe wilt uitschakelen, zet u de ijssproductieschakelaar in de stand "ON" of verwijdert u het voorpaneel.

3) Plaats een große containerrecht onder de afgifteopening en druk eenmaal op de afgifteschakelaar. De ijsdispenser blijft 2 minutes lang ijs afgeven.

Opmerking: u kurz binnen 2 minuten stoppen met de ijsafgiffe door opniew op de afgifteschakelaar te drukken.

4) Druk opniew op de afgifteschakelaar om te controleren of er geen ijs meer worden afgegeven.

5) Verwijder het voorpaneel. De afgifteschakelaar stopt met knipperen en de continue afgithe wordt uitgeschakeld.

[Alle modellen]

6) Druk op de afvoerschakelaar op het bedieningspaneel. Op het display wordt "DRAIN" weergegeven tijdens de afvoercyclus van ongeveer 30 seconden.
7) Controller na ongeveer 30 seconden of het display is uitgeschakeld.
8) Plaats het Voorpaneel terug in de juiste positie.
9) Zet de bedieningsschakelaar, die zich aan de rechterkant van de ijds dispenser bevindt, op "OFF".
10) Trek de stekker van de machine uit het stopcontact.
11) Draai de watertoevoerkraan zicht.

LET OP

Als de ijdsdispenser opnieuw worden gestart, moet u zorgen dat er meer dan 3 uur is verstreten nadat de ijssproductieschakelaar in de stand "OFF" is gezet en volgt u verwolgens de instructies in "1. OPSTARTEN" om de ijsmachine opnieuw te starten.

7. DE IJSDISPENSER GEREEDMAKEN VOOR LANGDURIGE OPSLAG

LET OP

Deze ijsdispenser werkt nicht bij temperaturen onder het vriespunt. Voorkom schade aan de watertoevoerleiding door het wateruit de ijsdispenser af te tappen zodra de luchttemperatuur onder 0^ daalt.

AHYGIENE

Als de ijsdispenser twee dagen of langer wordt uitgeschakeld, tapt u het water af uit de ijsdispenser om verontreinig in het watercircuit te voorkomen.

1) Volg de instructies in "6. UITZETTEN".
2) Koppel de toevoerslang los van de watertoevoerkraan en verwijder het water UIT de slang.
3) Vraag een gekwalificeerde medewerker het water af te tappen uit de ijdsponden.

III. ONDERHOUD

1. REINIGEN

▲WAARSCHUWING

Haal de stekker van de machine uit het stopcontact voordat u met reinigings- of onderhoudswerkzaamheden begint.

Deze machine mag nicht worden gereinigd met behulp van een waterstraal of hagedrukreiniger.

▲VOORZICTIG

Bij gebruik van een neutraal schoonmaakmiddel of natriumhypochloriet leest u de meegeleverde instructies zorgvuldig door totdat u deze begrijpt om möglichke gezondheidsproblemen te voorkomen.

LET OP

Het watersystem van de ijdsdispenser moet ten minste tweemaal peraar worden gereinigd en gezuiverd door een professioneel onderhoudsmonteur. Daarnaast要去 de condensor ten minste eenmaal peraar worden gecontroleerd en gereinigd.

Voorkom möglichke schade door de kunststof onderdelen Niet met water warmer dan 40 °C of in een afwasmachine te reinigen.

[a] Buitenkant

Reinig de buitenkant van de ijsmachine minstens eenmaal per week met een schone, zachte doek. Gebruik een vochtige doek met wat neutraal reinigingsmiddel voor het verwijderen van vet en vuil.

[b] Reiniging/ontsmetting van voorpaneel, mondstuk, hendel en afgifteopening (dagelijks)

1) Verwijder het Voorpaneel door de uitsparingen aan beiden kanten van het voorpaneel beet te pakken en het voorpaneel waar u te trekken. Zie "II. 3. VOORPANEEL".

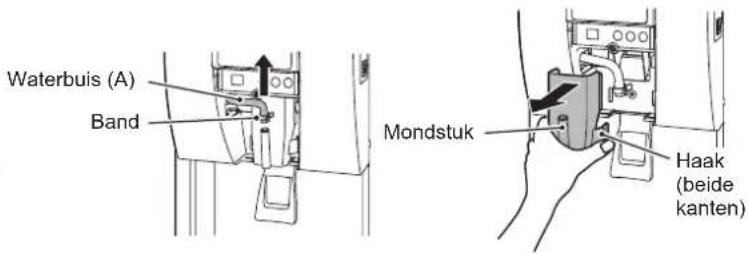

2) Maak de band los om de waterbuis los te koppelen (A).
3) Houd de haken aan beiden kanten van het mondstuk vast en trek het maar u toe.
4) Meng 1 liter water met 4 ml 5.25% natrium-hypochlorietoplossing in een geschikte houder of gebruik een door Hoshizaki aanbevolen ont smettingsmiddel.

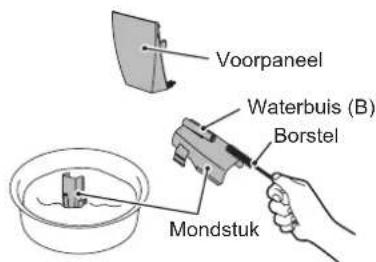

5) Dompel een schone doeck in de oplossing en veeg het voorpaneel hiermee af.
6) Week het mondstuk gedurende meer dan 3 minuten in de oplossing. Gebruik de als accessoire geleverde borstel om de waterbuis schoon te makeen (B). Spoel de slang zorgvuldig door met water en schud om overtollig water te verwijderen.

Opmerking: door het gebruik van een doek kan de slang opnieuw vuil worden.

7) Dompel een schone doeik in de oplossing en veeg de onderdelen rond de ijsafgifteopening en de hendel hiermee af.

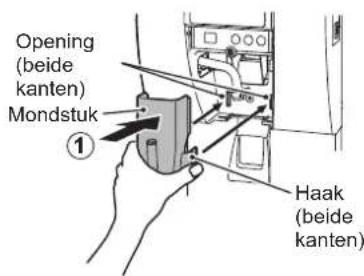

8) Plaats het mondstuk terug door de haken aan beiden kanten beet te pakken en deze in de openings teplaatsen.
9) Gebruik de band om de waterbuis (A) opnieuw aan het mondstuk te bevestigen.
10) Plaats het Voorpaneel terug door beiden kanten van het paneel beet te pakken, de haken in de openings teplaatsen en het paneel stevig vast te zetten met het magneetslot. Zie "II. 3. VOORPANEEL".

11) De resterende oplossing kan worden gebruikt voor het ontsmetten van gebruiksvoorwerpen.

Opmerking: veeg of spoel voorwerpen Niet af nadat u ze heb ontsmet, maar LASTDROGEN IN DE LUCH.

[c] Reiniging/ontsmetting van rooster en afvoerbak (dagelijks)

1) Meng 1 liter water met 4 ml 5,25% natrium-hypochlorietoplossing in een geschikte houder of gebruik een door Hoshizaki aanbevolen ontsmettingsmiddel.

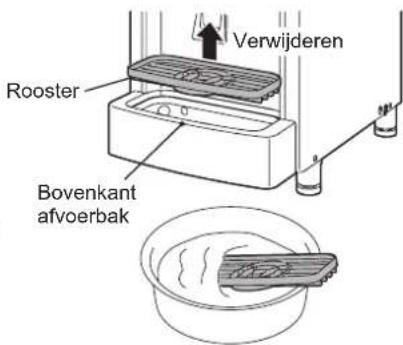

2) Til het rooster van de afvoerbak.
3) Week het rooster gedurende meer dan 3 minuten in de oplossing. Spoel het rooster zorgvuldig af met water en schud om overtollig water te verwijderen.

Rooster moet lager
zijn dan boenkant
van afvoerbak.

Rooster moet zich opgelijke hoogte bevinden met bovenkant vanafvoerbak.

Opmerking: door het gebruik van een doek kan het rooster opnieuw vuil worden.

4) Gebruik de als accessoire geleverde borstel om de drie afvoeropeningen in de afvoerbak schoon te make.
5) Plaats het rooster谈起 in de juiste positie enrichting.

[d] Luchtfilter

VAORZICTIG

Wees voorzichtig dat u de condensorvinnen Niet aanraakt bij het verwijderen van het luchtfilter. Anders kunt u letsel oplopen.

Kunststof luchtfilters halen vuil en stof uit de lucht en voorkomen dat de condensor verstopt raakt. Als de filters verstopt raken, gaat de ijdsdispenser minder goed werken. Het luchtfilter of de luchtfilters要去 minstens tweemaal per maand worden verwijderd en gereinigd:

1) Trek het luchtfilter los uit de onderkant van de afvoerbak.
2) Reinig het luchtfilter met behulp van een stofzuiger. Gebruik bij ernstige verruiling warm water en een neutraal schoonmaakmiddel om het luchtfilter schoon te makeen.
3) Spoel het luchtfilter schoon en droog het zorgvuldig af.

LET OP

Plaat het luchtfilter na reiniging terug in de oorspronkelijke positie met de handgreep waar beneden gericht.

2. INSPECTIE EN ONDERHOUD

LET OP

Voor optimale prestaties van de ijsdispenser要去en de volgende onderdelen periodiek worden geinspecteerd er onderhonden:Perskop (bovenste lager)Behuizing (onderste lager)Mechanische afdichting

[a] Inspectie

Deze onderdelen要去en tweeJA na installatione of na 10.000 bedrijfsuren (wat het eerst van toepassing is) worden geinspecteeerd. Vervolgens moet elk aaer een inspectie plaatsvinden. Deze onderdelen moeten worden verrangen wanner ze zodenig+zijn versleten dat zeietmeer voldoen aan de fabrieksaanbevelingen.

De gebruiksduur van deze onderdelen isECHTER afhankelijk van de waterkwaliteit en de omgeving. Frequentere inspecties en onderhoudsbeurten worden daarom aanbevolen wanner spreke is van slechte of zeer slechte waterkwaliteit.

Neem contact op met uwplaatselijke Hoshizaki-serviceagent voor inspectie- en onderhoudsbeurten.

[b] Vervanging

De extrusiekop (bovenste lager) en de mechanische afdichting要去en vierJAar na installatione of na 20.000 bedrijfsuren (wat het eerst van toepassing is) worden verrangen, om het risico op ernstige ongelukken of storingen te voorkomen. Neem contact op met uwplaatselijke Hoshizaki-servicebedrijf voor verranging.

Wanner de totale bedrijfstijd de 20.000 uur nadert, gaat het lampje voor storingsmeldingen op het bedieningspaneel branden en knippert er PC" op het display van het contropaneel. Vervolgens wordt na 500 uur de eenheiduitgeschakeld uit veiligheidsoverwegingen en gaat het lampje voor storingsmeldingen knipperen. Neem contact op met uwplaatselijke Hoshizaki-servicebedrijf voor verranging zodra het lampje voor storingsmeldingen gaat branden.

Wanner de eenheid na 500 uur wordt uitgeschakeld en het lampje voor storingsmeldingen gaat knipperen, kan de werking worden hervat door de bedieningsschakelaar uit te schakelen en weer in te schakelen. Maar de eenheid wordt na 500 uur opnieuw uitgeschakeld. Om de werking te hervatten, moet u contact opnemen met uwplaatselijke Hoshizaki-servicebedrijf voor de vereiste verranging.

De behuizing (onderste lager) moet mogelijk worden verrangen, afhankelijk van de waterkwaliteit en slijtageomstandigheden.

3. VOORDAT U BELT VOOR SERVICE

▲WAARSCHUWING

Beschadig het koelmiddelcircuit nicht.

[a] Indicatie van foutcode

Als de foutcode "E" worden aangegeven op het display, contrôleert u het volgende voordat u contact opneert met de serviceorganisatie.

Code	Oplossing
E0	Mogelijk waterlekkages. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E1	Lage ijssproductie. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E2	Storing bij watertoevoercircuit. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E3	Storing in aandrijfmotor. Zet de bedieningsschakelaar op OFF en cervolgens, na 10 minuten, weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E4	Abnormaal hoge druk. Reinig luchtfilter. Controller of de ijsdispenser correct is geinstallerd. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E5	Storing in het elektrische circuit. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
Eb	Storing in het elektrische circuit. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
Ed	Communicatiefout bedieningsprintplaat. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EE	Storing in aandrijfmotor. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EF	Voodingsvoltage te laag. Controller of het voltage zich in het vereiste bereik bevindt en of de ijsdispenser niets een stopcontact要去 delen met andere apparaten. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EL	Storing bunkerschakelaar. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EP	Fout bij modelummerinstelling. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EU	Storing in de besturingsprintplaat. Zet de bedieningsschakelaar op OFF en cervolgens weir op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.

[b] Geen indicatie foutcode

Als de ijdsdispenser Niet goed of helemaal Niet werkt terwijl het ijdsproductielampje op het bedieningspaneel knippert en er wordt geen foutdcode aangegeven op het display, controeert u het volgende voordat u contact opneemt met de serviceorganisatie:

• De machine heeft stroom.
• De watertoevoer is ingeschakeld.
• Het luchtfilter is schoon.

Neem voor nadere assistentie of advies contact op met uwplaatselijke Hoshizaki-serviceagent.

4. VERWIJDERING

Houd u aan de lokale voorschriften met betrekking tot de verwijdering van het apparaat en+zijn koelmiddelgas.

Juiste verwijdering van dit product:

Deze markingering geeft aan dat dit product binnen de EU Niet samen met ander huishoudelijk afval mag worden afgevoerd. Teneinde möglichke milieuschade of schade aan de menselijk gezondheid ten gevolge van ongecontroleerde afvoer van afvalstoffen te vermijden, dient u het apparaat op verantwoorde wijze te recyclen om het duurzame hergebruik van materialen möglichk te makeen. U kutn uw gebruikte apparaat terugsturen via de bestaande systemen voor returnering en inzameling, of u kutn contact opnemen met de detailhandelaar waar het product is aangeschaat. Zij kannen dit product innemen voor milieuveilige recycling.

5. GARANTIE

Hoshizaki garandeert de oorspronkelijke eigenaar/gebruiker dat alle producten van het merk Hoshizaki vrij zijn van materiaalen/of productiefouten voor de duur van de "garantieperiode". De garantie is twee jaar geldig gerekend vanaf de installmentatedatum. De aansprakelijkheid van Hoshizaki in het kader van de garantie is beperkt en omvat geen routineonderhoud, reiniging, essentieel onderhoud en/of reparations ten gevolge van onjuist gebruik en installations die nicht volgens de richtlijnen van Hoshizaki zich uitgevoerd.

Reparaties in het kader van de garantie要去en worden uitgevoerd door een goedgekeurde Hoshizaki-dealer of serviceorganisatie met behulp van authentieke Hoshizaki-onderdelen.

Voor volledige informatie over uw garantie en over goedgekeurde servicebedrijven, raadpleegt u uw dealer/leverancier of de dichtstbijzijnde vestiging van Hoshizaki.

Europa, Midden-Oosten, Afrika

Hoshizaki UK - VK, Ierland

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Midden-Oosten

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Duitsland, Zwitserland, Oostenrijk,

Pollen, Tsjechië, Slowakije

TEL: [phone]

FAX: [phone]

Hoshizaki France - Frankrijk

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Iberia - Spanje, Portugal

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Benelux - Nederland, Belgie, Luxemburg

TEL: [phone]

[e-mail]

Hoshizaki Italia - Italiè

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Europe B.V. - alle overige landen binnen Europa en Afrika

TEL: [phone]

FAX: [phone]

[e-mail]

SPECIFICATIES

Model DCM-60KE-HC DCM-60KE-P-HC
Type Luchtgekoeld, ijsblokjes, type met hendel Luchtgekoeld, ijsblokkes, type	met afgifteschakelaar
Stroomvoorziening 1-fase	220-240 V 50 Hz 1-fase 220-240 V 50 Hz
Stroomverbruik 280W	(omgevingstemperatuur 32°C, water 21°C)	280W (omgevingstemperatuur 32°C, water 21°C)
IJsproductie per 24aar 60kg	60 kg (omgevingstemperatuur 10°C, water 10°C)
Afmetingen 350 mm x 585mm x 695 (-710) mm (B x D x H) 350 mm x 585mm x 695 (-710) mm (B x D x H)
Koelmiddel R290, 85 g R290, 85 g
Blaasmiddel voor isolatieschuim	HFC-vrij HFC-vrij
Gewicht Netto: 45 kg (bruto: 54 kg) Netto: 45 kg (bruto: 54 kg)
Omgevingstemperatuur	5 - 40°C 5 - 40°C
Watertemperatuur	5 - 35°C 5 - 35°C
Waterdruk	0,05 - 0,78 MPa (0,5 - 8 bar)	0,05 - 0,78 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 6%	Nominale spanning ± 6%
Model DCM-120KE-HC	DCM-120KE-P-HC
Type Luchtgekoeld, ijsblokkes, type met hendel Luchtgekoeld, ijsblokkes, type	met afgifteschakelaar
Stroomvoorziening 1-fase	220-240 V 50 Hz 1-fase 220-240 V 50 Hz
Stroomverbruik 400 W	(omgevingstemperatuur 32°C, water 21°C)	400 W (omgevingstemperatuur 32°C, water 21°C)
IJsproductie per 24aar 125kg	125 kg (omgevingstemperatuur 10°C, water 10°C)
Afmetingen 350 mm x 585mm x 815 (-830) mm (B x D x H) 350 mm x 585mm x 815 (-830) mm (B x D x H)
Koelmiddel R290, 95 g R290, 95 g
Blaasmiddel voor isolatieschuim	HFC-vrij HFC-vrij
Gewicht Netto: 55 kg (bruto: 64 kg) Netto: 55 kg (bruto: 64 kg)
Omgevingstemperatuur	5 - 40°C 5 - 40°C
Watertemperatuur	5 - 35°C 5 - 35°C
Waterdruk	0,05 - 0,78 MPa (0,5 - 8 bar)	0,05 - 0,78 MPa (0,3 - 8 bar)
Spanningsbereik	Nominale spanning ± 6%	Nominale spanning ± 6%

Opmerking: de bovenstaande specificaties gelden voor de representatieve modellen.
