Producttype	Warmtepomp
Model	DAIKIN FWXV10AATV3
Verwarmingscapaciteit	10 kW
Koelcapaciteit	9 kW
Prestatieco\u00efffici\u00ebnt (COP)	4.5
Type koelmiddel	R-32
Geluidsniveau	45 dB(A)
Afmetingen (L x H x D)	800 x 600 x 300 mm
Gewicht	50 kg
Installatie	Wand- of vloermontage
Onderhoud	Wasbaar luchtfilter, jaarlijks onderhoud aanbevolen
Veiligheid	Vorstbeveiliging, geïntegreerde elektrische beveiliging
Garantie	5 jaar
Aanbevolen gebruik	Woningen, kantoren, commerciële ruimtes
Energiebesparing	Energieklasse A++

Veelgestelde vragen - FWXV10AATV3 DAIKIN

Wat is de minimale bedrijfstemperatuur van de warmtepomp DAIKIN FWXV10AATV3?

De minimale bedrijfstemperatuur is -20 \u00b0C.

Hoe stel ik de temperatuur in van de warmtepomp DAIKIN FWXV10AATV3?

U kunt de temperatuur instellen via de meegeleverde afstandsbediening of de compatibele mobiele app.

Wat te doen als de warmtepomp niet voldoende verwarmt?

Controleer of de filters schoon zijn en of de temperatuurinstellingen correct zijn. Als het probleem aanhoudt, neem dan contact op met een professional.

Hoe onderhoud ik de warmtepomp DAIKIN FWXV10AATV3?

Het wordt aanbevolen om de filters elke maand schoon te maken en minstens eenmaal per jaar een volledige onderhoudsbeurt te laten uitvoeren door een gekwalificeerde technicus.

Kan de warmtepomp DAIKIN FWXV10AATV3 in koelmodus werken?

Ja, dit model kan in koelmodus werken tijdens warme periodes.

Wat is het energieverbruik van de warmtepomp DAIKIN FWXV10AATV3?

Het energieverbruik hangt af van de gebruiksomstandigheden, maar het is ontworpen om efficiënt te zijn en te voldoen aan energiebesparingsnormen.

Wat te doen als het display van de afstandsbediening niet werkt?

Controleer de batterijen van de afstandsbediening. Als het probleem aanhoudt, probeer dan de afstandsbediening te resetten of neem contact op met de klantenservice.

Maakt de warmtepomp DAIKIN FWXV10AATV3 normale geluiden?

Lichte geluiden kunnen normaal zijn tijdens het gebruik, maar als u ongebruikelijke geluiden hoort, wordt aanbevolen het apparaat door een professional te laten controleren.

Hoe weet ik of de warmtepomp koelmiddel nodig heeft?

Als u een significante daling in verwarmings- of koelprestaties opmerkt, kan dit duiden op een tekort aan koelmiddel. Neem contact op met een technicus voor een controle.

Is de warmtepomp DAIKIN FWXV10AATV3 compatibel met domoticasystemen?

Ja, dit model is compatibel met bepaalde domoticasystemen, maar controleer de documentatie voor specifieke configuratie.

GEBRUIKSAANWIJZING FWXV10AATV3 DAIKIN

We wilien u eerst en vooral bedanken om voor een van once producten te kiezen.

We zijn ervan overtuigd dat u er tevreden mee za ijn, want het behoort tot de top in airconditioningstechnologie voor huizen.

Door de adviezen in deze handleiding op te volgen, za de water-water warmtepomp dat u hebt gekocht probleemloos werken en u optimale kamertemperaturen aan minimale energiekosten bieden.

DAIKIN EUROPE N.V.

Conformiteit

Deze unit voldoet aan de Europese richtlijnen:

Laagspanningsrichtlijn 2014/35/EU • Elektromagnetische compatibiliteit 2014/30/EU.

Pictogrammen

De pictogrammen in het volgende hoofdstuk bieden op een snelle en ondubbelzinnige manier de nodige informatio

voor een correct en voilig gebruik van de machine.

Redactionele pictogrammen

U Gebruiker
- Verwijst waar pagina's die instructies of informatie voor de gebruiker bevatten.
I Installateur
- Verwijst waar pagina's die instructies of informatie voor de installmenteur bevatten

Veiligheidspictogrammen

Algemeen gevaar

Waarschuwt personeel dat de beschreiben handleiding fysiek letsel kan veroorzaken indien Niet uitgevoerd volgens de voillighoidsvoorschriften.

Hoogspanningsgevaar

• Waarschuwt personeel dat de beschreiben handleiding tot elektrocutie kan leiden indien nicht uitgevoerd volgens de veiligheidsvoerschriften.

S Service
- Verwijst waar pagina's die instructies of informatie voor de installment van de TECHNISCHE KLANTENDIENST bovatton.

Veiligheidspictogrammen

A Gevaar door hitte
- Waarschuwt personeel dat de beschreiben handleiding brandwonden kanveroorzaken indien Niet uitgevoerd volgens de voiligheidsvoorschriften.

Verbieten

• Verwijst waar handelingen die absolutiert Niet月至gevoord worden.

Algemeen

1.1 Algemene waarschuwingen 4
1.2 Fundamentele verilgheidsvoerschriften 4
1.3 Productassortiment 5
1.4 Globale afmetingen 6

Installatie

2.1 Plaatsen van de unit..
2.2 Installatiemethodes 7
2.3 Toegang tot de machine lichaam 7
2.4 Zij-opening 8
2.5 Retrail des flances 9
2.6 Verteale Installatie 9
2.7 Horizontale of plafondinstallatie 10
2.8Hydraulische verbindungen 10
2.9 Condensatieafvoer 11
2.10 Het systeem vullen 12
2.11 Onluchten tijdens het vullen van het systeem 12
2.12 Elektrische aansluitingen 13
2.13 Onderhoud 13
2.14 De bultenkant reinigen 13
2.15 Luchtfilter reinigen 14
2.16 Tips on energie to bespare 15

Probleemoplossing

3.1 Problememoplossing 16
3.2 Tabel van abnormaliteiten en oplossingen 16
3.3 Technische gegevens 18

NL

1.1 Algemene waarschuwingen

A Controller bij het uitpakken of alle onderdelen aanwezig zijn. Zo niel, neem dan contact op met uw installateur van uw erkende DAIKIN-verdeler.
DAIKIN-toestellen要去en worden geinstalleerd door een bevoegde installmentar. Na voltooing van de werkzaamheden za de installmenteur een conformiteitsverklaring met betrekking tot die geldende wetgeving overhandigen aan de klant samen met de aanwijzingen van DAIKIN in de instructiebrochure die bij het toestel worden geleverd.
Dezo toostellen zich ontworpen voor airconditioning en/of vorwarming van ruimtes on mogon alloen waaroor en in overeenstemming met hun prestatiekenmerken worden gebruikt.

DAIKIN EUROPE N.V. aanvaardt geen aansprakelijkheid, contractuool noch butoncontractuol, voor eventuolo schade aan personen, dieren of eigendom als gevolg van een onjuiste installment, aanpassing of onderhoud of oneigenlijk gebruik.

Zet in geval van een waterlek de hoofdschakelaar van het systemeum "UIT" en sluit de waterkranen.
Bel zo snel möglichk de technische serviceafdeling van DAIKIN of professioneel gekwalificeerd personeel en voer zich geen interventries ult aan het toestel.
A De ingebedde FWXM-serie heeft geen rooster of afdekplaat. Zorg voor boerviligingen en luchtinlaat/-uitlaatroosters om accidenttoel contact met het toestel to voorkomen.
Als hel toestel gedurende langere lijd niel worden gebruikl, moeton dc volgondo handolingen worden uittgvoord:

Schakel de hoofdschakelaar van het systeme "UIT
- Sluit de waterkranen

1.2 Fundamentele verilgheidsvoorschriften

Denk eraan dat bepaalde fundamentele veilgheidsvoerschriften moelen worden gevolgd bij gebruik van een product dat gebruik maakt van elektriciteit on water, zoals:
Hel apparaat kan worden gebruikl door kinderen ouder dan 8aar en door mensen met verminderde fysieke, sensorische of mentale capacititen, of zonder ervaring ofoodzakelijke kennis, zolang ze worden gecontroleerd of nadat ze instructies hebben ontvangen over het veilige gebruik van de eenheid en hebbon do govaren bogropen.

Kinderen mogen nicht met het apparaat spelen.Het reinigen en het onderhoud dat door de gebruiker要去 worden uitgevoerd, mag zich zonder toezicht door kinderen worden uitgovoerd.

Als er bevriezingsgevaaris, zorg dan dater antivriesmiddel is loegevoegd aan het systeem of lap het systeem vollodig at.
Ais de kamtertemperatuur te laag of te hoog is, is dal schadelijk voor de gezondheid en ook nulleloos energieverlies.

Vermijl langdurig contact met de directe luchtstroom.

Laat de kamer Niet voor langereijd afgesloten. Open af en toe de ramen om de lucht in de kamer te verwersen.
Deze instructiebrochure maakt integraal deel uit van het toestel en moot dus good en ALTIJD bij het toestel worden bijgehouden, zofis wanncr hot wordt overdragon aan een十几年e eigonaar of gobruiker of in een ander systeem wordt geintegreerd. Als de brochure verloren of beschadigd is geraaki, neem dan contact op met uw lokaal technisch servicccentrum van DAIKIN.
Alle reparatie of onderhoudsininterventions moelen worden uilgevoerd door de technische serviceafdeling of door professioneel gekwalificeerd personeel zaals voorzien in deze brochure. Wijzig niets aan het toestel of voor er geen Interventions op uit aangezien dat gevaarlijke situatuies kan veroorzaken en de fabrikant Niet verantwoordelijk kan worden gesteld voor eventuele schade.
A Gevaar voor brandwonden - wees voorzichtig bij aanraken

Hel is verboden om het loestel aan te raken met natte handen of een nat lichaarn zonder schoenen le dragen.
Het is verboden om reinigingswerkzaamheden uit te voeren voordal het loestel is losgekoppeld van de netvoeding door de hoofdschakelaar van het systeme "UIT" te schakelen.
Het is verboden om de beveiligings- of afstellingsapparatuur te wijzigen of aan te passen zonder toostemming en aanwijzingen van de fabrikant.
Het is verboden om de elektrische kabels die uit het toestel komen te knippen, in een knoop te leggen of craan te trokkon, zofis als dozo losgekoppold zichin van

de netvoeding.

Het is verboden om gegen voorwerpen of andere zaken te duwen door de inlaat- of uitaatroosters.

Hot is verboden om do deuren die tocgang geven tot do interne onderdalen van het toostel te openen zonder eerst de hoofdschakelaar van het systeme "UIT" le schakelen.

Het is verboden om het verpakkingsmateriaal dat risico's met zich kan meebrengen, te verwijderen of binnen het bereik van kinderen,achter to laten.

Het is verboden om op het toestel te klimmen of een voorwerp op te kalen rustlen.

De exte onderden van het toestel+kennen moer dan 70^ warm worden.

1.3 Productassortiment

Er zijn 2 types DAkIN warmtepompconvecloren, FWXV en FWXM, telkens leverbaar in 3 modellen met verschillende prestatiekenmerken en afmetingen.

FWXV-serie

koeler-convector met metalen omkasting.

FWXM-serie

Ingebedde koeler-convector zonder panelen.

1.4 Globale afmetingen warmtepompconvector

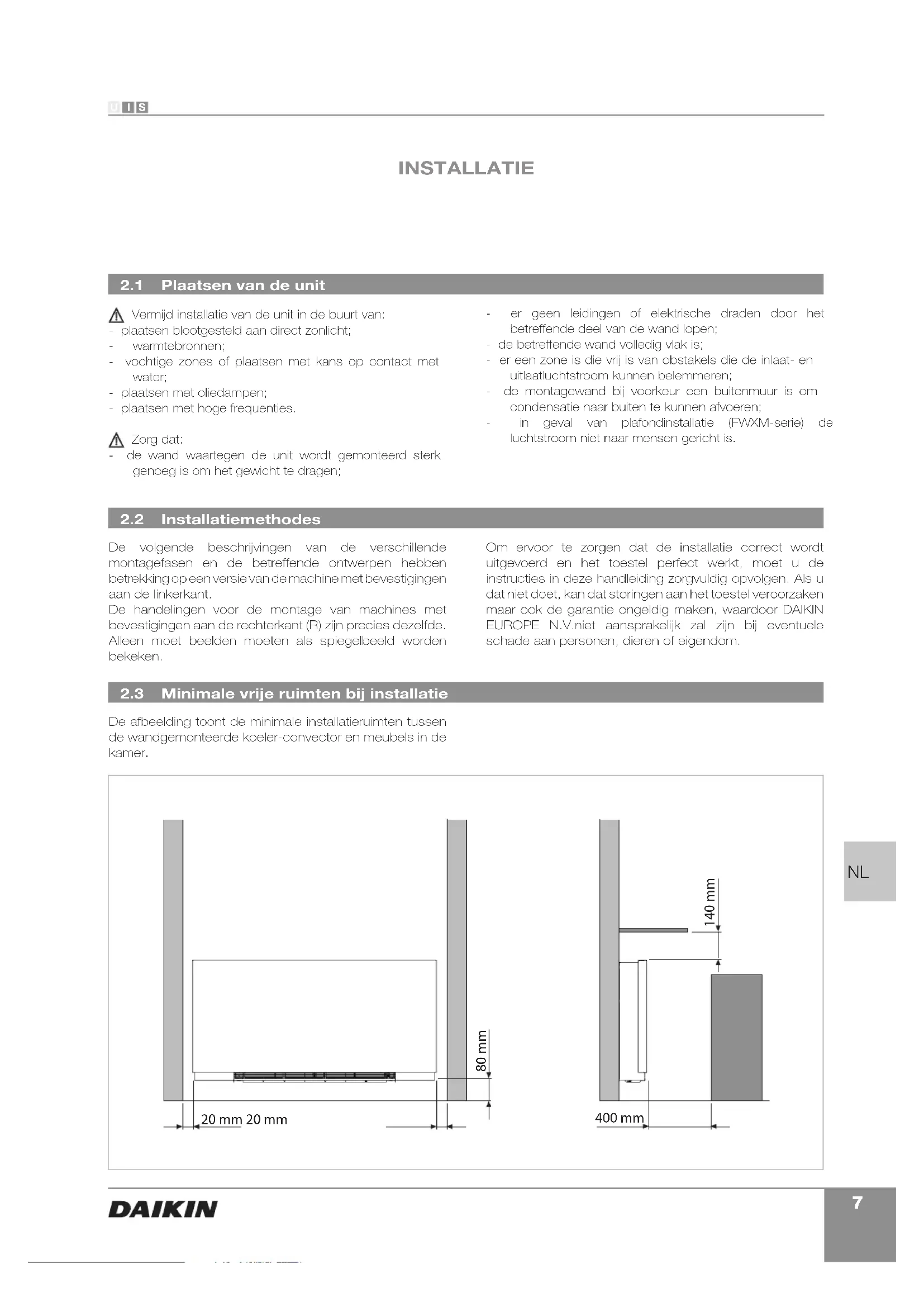

2.1 Plaatsen van de unit

Vormijd installment van de unit in de buurt van:

• plaatsen blootgesteld aan direct zonlicht;
• warntebronnen;
• vochtige zones of plaatsen met kans op contact met water;
  plaatsen met oiledampen;
• plaatsen met hoge frequencies.

Zorg dat:

de wand waartegen de unit wordt gemonteerd sterk genoeg is om hel gewicht le dragen;

• er geen leidingen of elektrische draden door het betreffende deel van de wand lopen;
• de betroffende wand volledig viak is;
• cr con zone is die vrij is van obstakels die de inlaat-on uiltaattluchtstroom+kennen bolemmeren;
  de montagewand bij voorkeur een buitenmuur is om condensatie waar buiten to+kunnen afvoeren;
  in geval van plafondinstallatio (FWXM-sonc) do luchtstroom nicht maar mensen gericht is.

2.2 Installatiemethodes

De volgende beschrijvingen van de verschillende montagefasen en de betreffende ontwerpen hebben betrekking op een versie vandermachine met bevestigingen aan de linkerkant.

De handelingen voor de montage van machines met bevestigingen aan dorechtorkant (R) zijn procies dozelfde. Alconn moot boelden mooten als spiegelboeld worden bekeken.

Om ervoor te zorgen dat de installmentie correct worden uitgevoerd en het toestel perfect werkt, moet u de instructies in deze handleiding zorgvuldig opvolgen. Als u dat Niet doet, kan dat storingen aan het toestel veroorzaken maar ook de garantie ongeldig makeen, waardoor DAIKIN EUROPE N.V.niet aansprakelijk za zich bij eventuolo schado aan personen, dieron of eigandom.

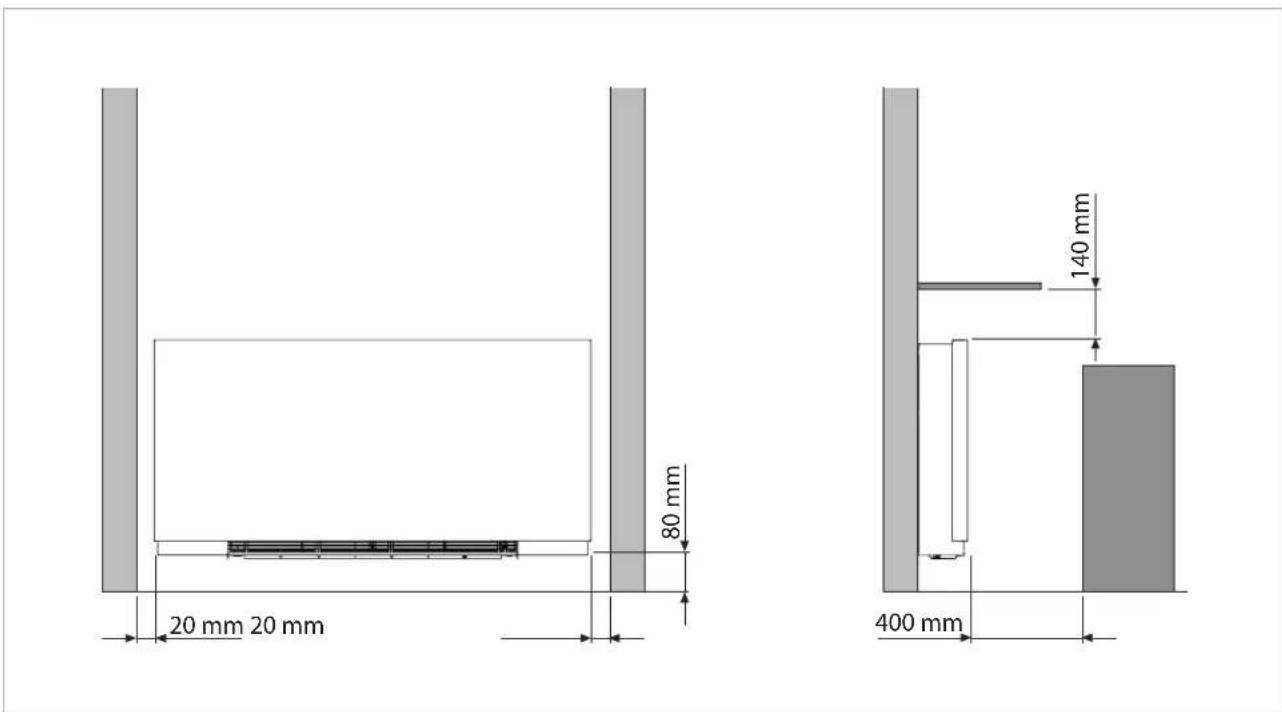

2.3 Minimale vrijeruijmten bij installatione

De afbeelding toont de minimale installmentuiimten tussen de wandgemonteerde koeler-convector en meubels in de kamer.

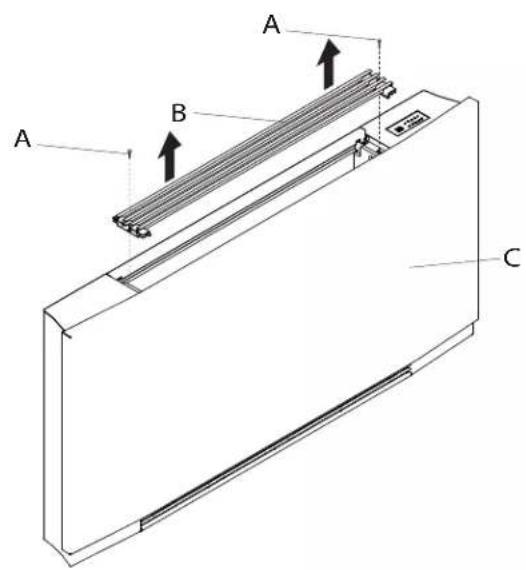

2.4 Toegang tot de machine lichaam

Volg de onderstaande procedures om toegang te krijgen tot de binnenkant van de machine.

Verwijder het bovenste rooster.

-draai de bevestigsschroeven los
- draai de bevestigingschroeven van de bovenste grill los
- vorwijdcr do grill

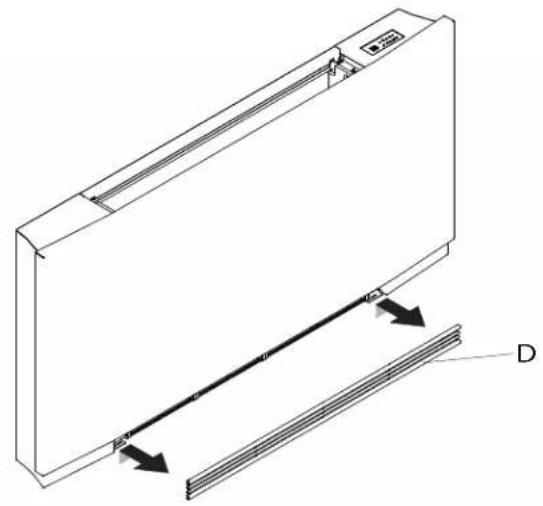

Verwijder de voorgrill:

• haal de grill eruit totdat doze helemaal ut de stoel is
  -kantel de grill
  -haarbuitengliiden

C	Voorpaneel
D	Voorrooster

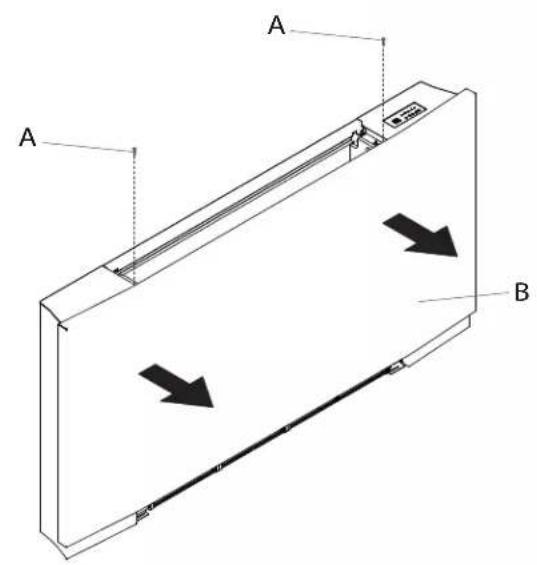

Verwijder het voorpaneel:

-draai de bevestigsschroeven los
- verwijder het paneel

A	Bevestigungssschroeven Voorpaneel

B

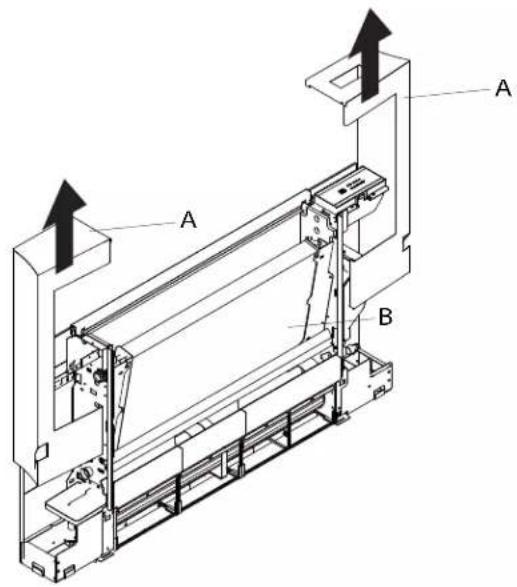

2.5 Zij-opening

Om do zijkant to verwijdcrn:

• verwieder de zijkanten maar boven

A Kani

B Machine lichaam

2.6 Verticale vloer- of wandinstallatie

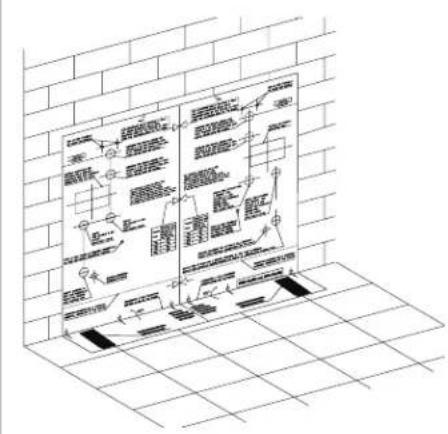

Markoor met behulp van het papieren sjabloon de positie van de twee bevestigingsbeugels op de wand. Gebruik een geschikle boor om galen te boren en plaals de hollewandankers (2 voor elke beugel); bevestig de twee beugels. Draai de schroeven Niet te hard aan zodat de beugels+kennen worden afgesteld mel een waterpas.

Installer de unit op niveau (met een moyenlike toleranlie van 1÷ 2% in de richting van de afvoerpijp om de waterstroom te vergemakkelijken).

Draai de vier schroeven volledig aan om de twee beugels vast te zetten.

Controleer de stabilitieit door de beugels met de hand maar rechts en links en omhoog en omlaag te bewegen.

Monteer de unit en controller en deze correct op de beugels hangt en of hij stabel is.

Opmerking: om de aansluiting van de leidingen op de fancoil-aansluitingen te vergemakkelijnen, installeert u een inbouwdoos aan de ultaat van de leidingen zich.

De juiste positie van het vak worden aangegeven op de installationsjabloon.

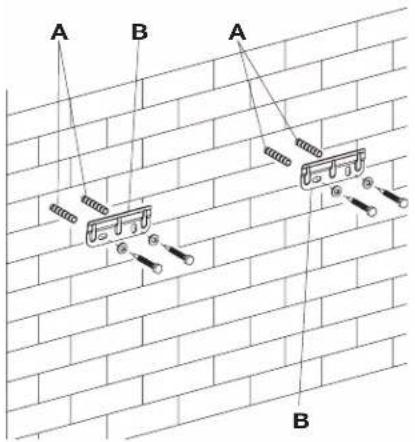

A Hoilewandankers Beugels

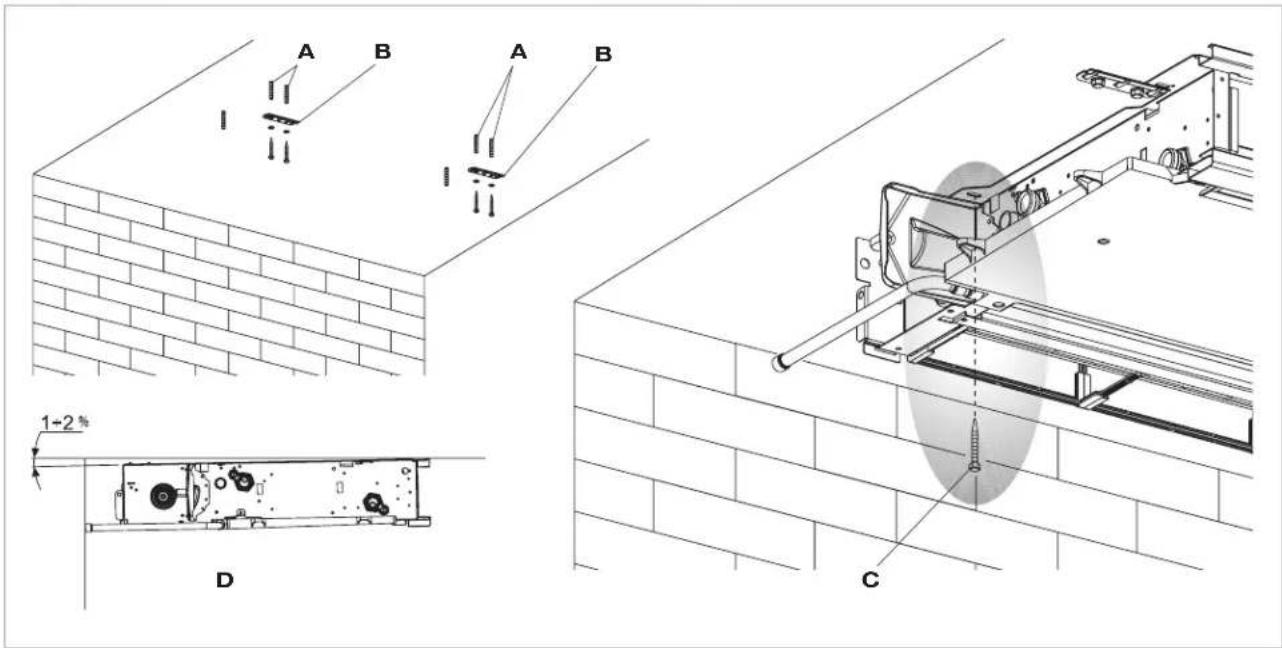

2.7 Horizontale of plafondinstallatie

Markoor met bohulp van hot papiron sjabloon do positio van do twoo bovostigingsbougels on do twoo acheftersto schroeven op het plafond. Boor met een geschikte boormachine de galen en plaals de hollewandankers (2 voor elke beugel); bevestig de twee beugels. Draai de schrooven nict to hard aan. Plaats do machine op do twoo beugels, houd ze in positie en draai cervolgens de twees schroeven in de achtersle hollewandankers, een aan elke kant.

Installer de unit op niveau (met een möglichke tolerantie van 1÷ 2% in de richting van de afvoerijp om de waterstroom te vergemakkelijken).

Draai alle 6 bevestigingschroven volledig aan.

Voor installment van de FWXV-serie zijn accessoirekits met horizontale condensatieopvangbak verkrijgbaar EKM(10/15/20)COH.

A Controleer zorgvuldig de hellingshoek van de uillaalleiding. Als de afvoerleiding de verkeerde hellingshoek heeft, kan dal waterlekkage verooorzaken

A hollowandankors
B beugels
C schroven
D alvoerleiding

2.8

NB: de nominale diameter, tenzij anders aangegeven, hoort alsijd botrekking op do binnendiameter.

Om de vorming van oppervaklecondensatie te voorkomen, worden het alttijd aangeraden om elektrische klepponsets to installeren, behalve in het geval waar een elektrischo bodiening (bijv. Een olokstrothormische kop) stroomopwaarts van het apparaat is aangebracht.

De afmelingen van de hydraulische leidingen moelen worden gekozen door een expert die moel werken volgens beste practijkjen en conform de geldende wetgeving. Daar bij moet hij er rekening mee houden dat tekleine ledingen een storing kunnenveroorzaken.

Om de verbindingen te makes:

• plaats de hydraulische leidingen
  span de verbindingen aan met de "moersleutel en tegenmoersleutel"-methode

• controller alles op vloeistoflekkage

• bedck de verbindingen met isolatiematerialial.

De hydraulische leidingen en verbindingen要去en thermisch geisoleerd worden.

Zorg dat do leidingen volledig geisoleord zich.

Span niel te hard aan om te voorkomen dat de isolalie beschadigd raakt.

Gebruik hennep en groene pasta om de draadverbindingen af te dachten. Het gebruik van Teflon worden geadviseerd wanner er antivriesmiddel in het hydraulisch circuit zit.

2.9 Condensatieafvoer

Hot condensatieafvoormtwork moot do juiste afmotingen hobben (minimale binnondiamotor van de leidingen: 16 mm) en de leidingen要去 zo worden gespositioneerd dal er een constante hellingshoek is die nooit minder dan 1% bedraagt. Bij een verticale installmentie is de afvoerleiding reckstrooks aangosloten op do afvoorbak, die zich onderaan het zijstuk onder de hydraulische bevestigingen. Bij een horizontale installmentie is de afvoerleiding verbonden met de reeds aanwezige leiding op de machine.

• Zorg indien möglichk dat de condensatievloeistof direct in een goot of "regenwater"-afvoer stroomt.
  Bijrechtstreekse afvoer aan de hoofdafvoerleiding, is het aan te raden om een sifon to plaatscn om to voorkomen dat vieze geurtjes via de leiding terug in de kamerterechtkomen. De bocht van de sifon moet kleiner zichn dan de condensatieopvangbak.
• Als het condensatiewater moot worden afgevoerd waar een bak, moot doze open zich en mag de buis niet in water ondergedompeld+zijn om te vermijden dal adhesie en legendruk de normale uilsroom

verhinderon.

• Als er een hoogtoverschil is dat dc uitsroom van condensatewater kan verhinderen, moet er een pomp worden geinstalleerd.
• plaats bij een verticale installmentie de pomp onder de latorolo afvoorbak;
• bij een horizontale installment is de keuze van de pompposition afhankelijk van de specifieke vereisten.
  Dergelijke pompen zijn gemakkelijk in de handel verkrijgbaar.

Bij voltooling van de installment is het aan te raden om de correcte uiststroom van de condensatievloeistof te controlleren door ongeveer 12 I water traag in de opvangbak te gieten in ongeveer 5-10 minutes.

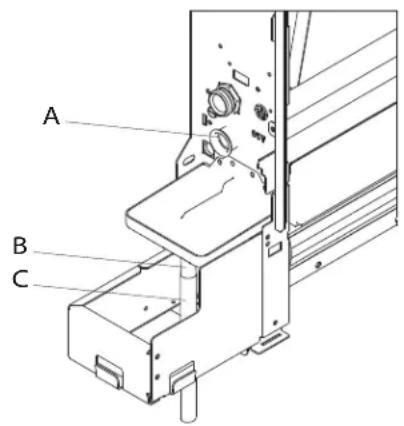

De afvoerleiding voor condensatewater monteren in de verticale versie

Bevestig een leiding op het afvoerverbindingsstuk van de condensalieopvangbak voor de uilsroom van de vloeistof en zorg dat deze goed vastzit. Controller of

A atvoerverbinderingsbuis
B voor de uitsroom van het

het druppelopvangveriengstuk aanwezig en correct geinstalleerd is.

C druppelopvangverlongstuk

NL

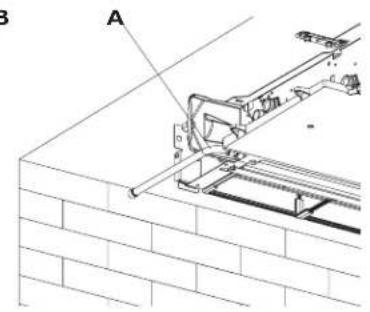

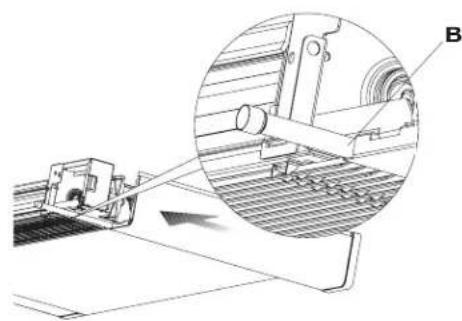

De afvoerleiding voor condensatewater monteren in de horizontale versie

Raadpleeg de Instrueties van de EKM(10/15/20)COH kts om de horizontale bak te monteren op de FWXM-serie.

• controller of de "L"-leiding en de flexible rubberslang correct+zijn aangesloten op de bak.
• schuif de zijkant van de machine in verwijl u de leiding op+zijnplaats houdt gegen het frontrooster.
• sluit de zijkant volledig en controller of de leiding vast blijft zitten in de speciale uitsparing op de zijkant.

N.B. houd voor de horizontale installmentie rekening met de volgende voorzorgsmaatregelen:

• zorgdat demachinerperfectwaterpasis geinstalleerd of Lichtafhellend in derichting van de condensatieafvoer;
• isoleer zorgvuldig de in- en uitstroomleidingen tot aan het verbindingsstuk op de machine om te voorkomen dat condensatiedruppels buiten de opvangbak torcchikomen;
  isoleer de afvoerleiding van de opvangbak over zijn gehele lengte.

A Aansluteidingen Diefstal

2.10 Het systemd vullen

Zorg bij het opstarten van het system dat de vergrendelplaat van de hydraulische unit geopend is. Als or geen oloktrischo voedig is en do thermoklap roods is

geactiveerd, gebruik dan de speciale dop om de aanslag in te drukken om de klep te openen.

2.11 Ontluchten tijdens het vullen van het systeme

• Open alle systeemonderscheppingstoestellen (handmatige of automatische);
• Begin met vullen door de watervulkraan van het systeem langzaam te openen;

• Open bij verticaal geplaatste toestellen het hoogste ontluchtingspunt van de batterij met een schrocvendraar; open bij horizontaal geplaatstoestellen het hoogste ontluchtingspunt.

• Wanner er water UIT de ontluchtingskleppen van het toestel komt, sluit deze dan en blij vullen tot het nominale niveau voor het systeom is bcrcikt.

Controleer de hydraulische afdlichting van de pakkingen.

Hot wordt aanbcovolon om doze handolingen to horhalen nadat het toostel een paar uur hebft gewerkt en de systeemdruk periodiek le controleren.

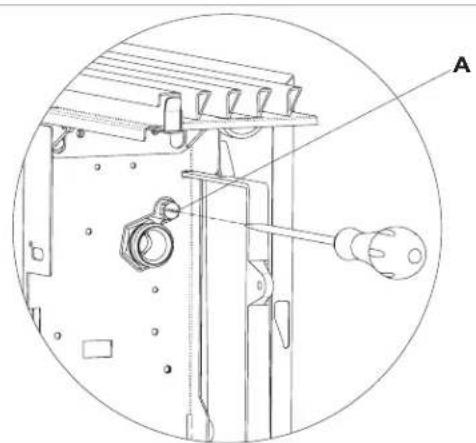

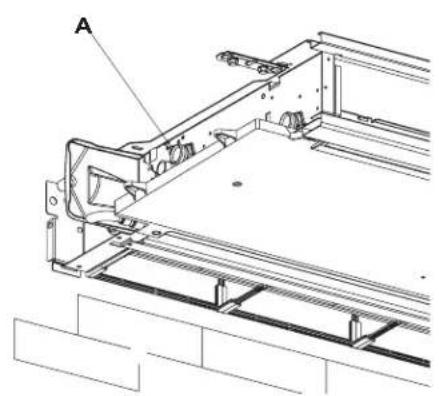

A Ontluchting van de batterij

2.12 Elektrische aansluitingen

Voor elektrische aansluitingen uit volgens de vocristen in de hoofdstukkon Algemene waarschuwingen en Fundamentele veiligheidsvoorschriften en aan de hand van de patronen in de installmenten en accessoirehandleidingen. Zorg dat de voeding is uitgeschakeld voordat u workzaamhoden uittvoert.

Do unit moct worden aangesloten op do netvooding via een moerpolige schakelaar met een minimale contactopening van minstens 3mm of met een apparaat waarmee het loestel volledig kan worden losgekoppeld overeenkomstig de overspanningsconditiones categorie Ill.

2.13 Onderhoud

Routineonderhoud is onontbeerlijk om de DAIKIN koeler convector door de jaren heen in perfecte bedriffstoestand en veilig en betrouwbaar te honden. Dit kan om de zes maanden worden uitgevoerd voor bepaalde

interventions en staatlichen voor andere, door de technische ondersteuningsdienst, met de nodige technische bevoedheid en paraatheid en altijd met gebruik van originele reserveonderdelen.

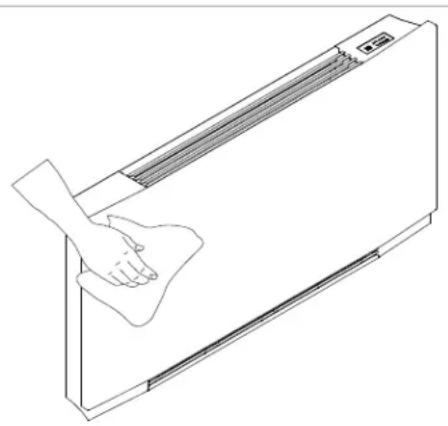

2.14 De buitenkant reinigen

A Voor elke reinigings- en onderhoudsinterventie moet u het toestel loskoppelen van de netvoeding door de hoofdschakelaar uit te zetten.

Gebruik geen schuursponsjes of schuurmiddelen aangezien deze de geverfde onderdelen können beschadigen.

Wacht tot de onderdelen zich aufgekoeld om brandwonden te voorkomen.

Reinig indien nodig de buitenste oppervlakken van de DAIKIN koeler-convector met een zachte vochtige cloek.

2.15 Luchtfilter reinigen

Na con periodo van continu gebruik en in functio van de concentratie verontreinigingen in do lustc, of wanner u

hot toestol opnieuw wilt opstarten na een periode van inactiviteit, gaat u als volgt to werk.

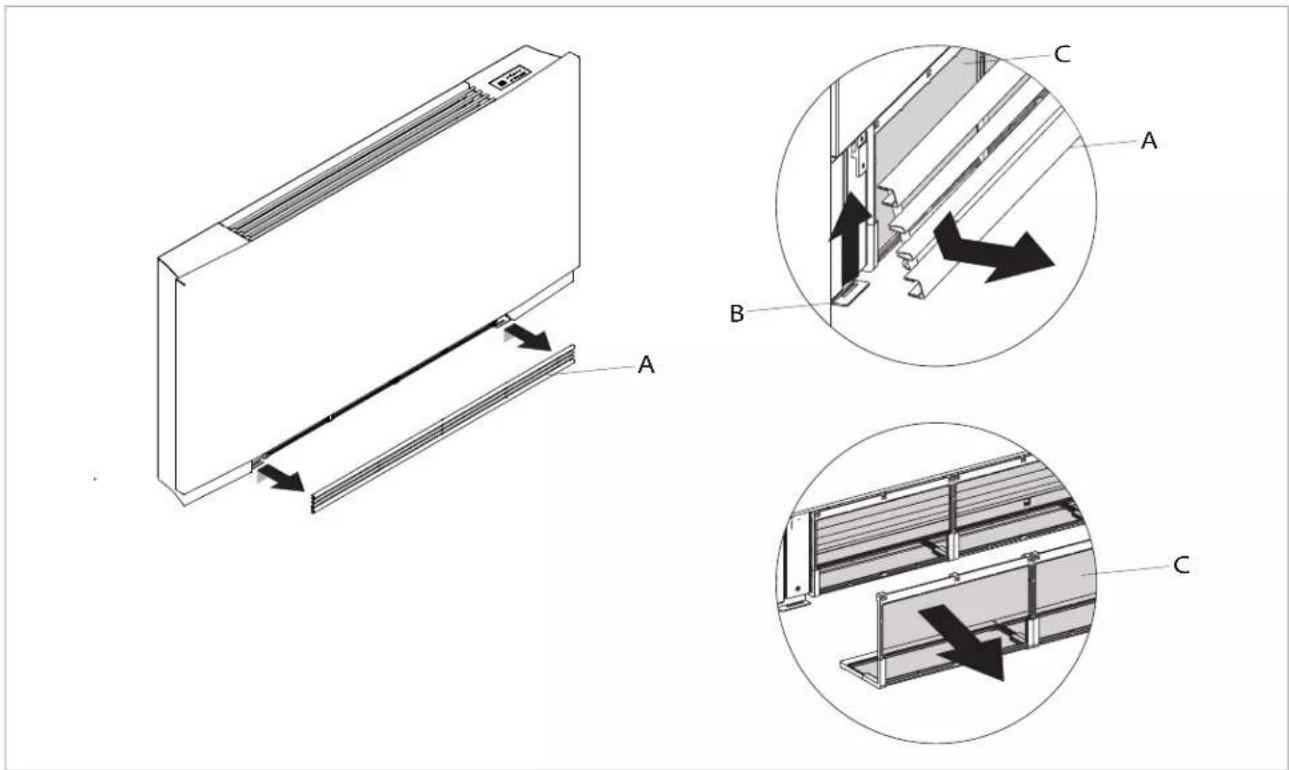

Verwijder de filtercellen in de versies met aanzuigrooster met kleppen

verwijder het frontrooster door het een bootje op te tillen en te draaien tot het uit de zitting komt;

• verwijd er de filter en trek doze horizontally waar buiten.

A	Frentrooster
B	Zier rooster

C

Filter

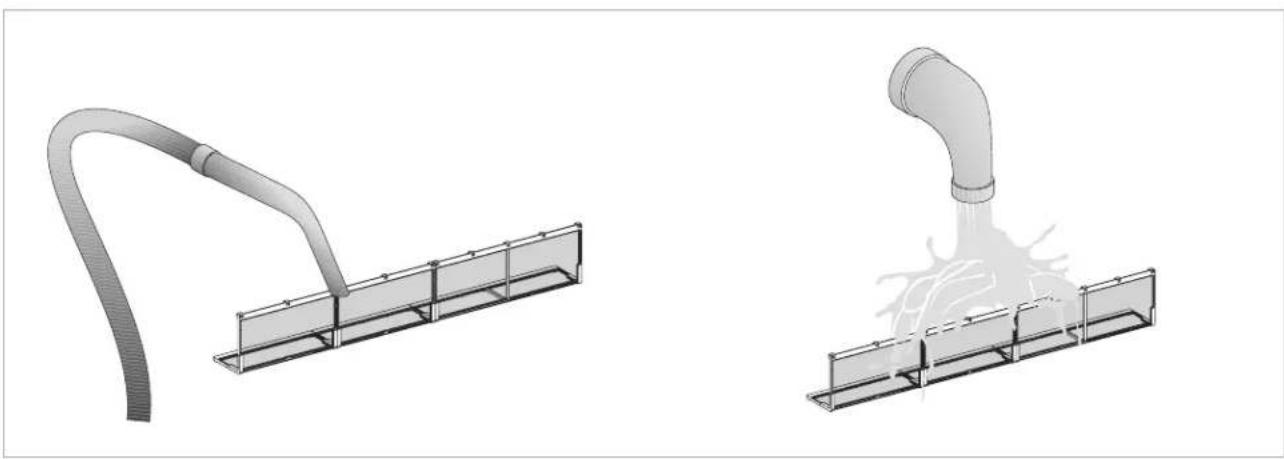

Filterzittingen reinigen

• zuig het stof op met een stofzuiger
  was de filter met lopend water zonder gebruik van deleergenten of oplosmiddelen en laal de filter drogen.

Het is verboden om de unit te gebruiken zonder de netfilters.

Het toestel is uitgerust met een veiligheidsschakelaar die de werking van de koeler verhindert wanner het mobiele paneel ontbreekt of Niet goed zit.
Controller na de reiniging van de filter of het paneel correct is gemonteerd.

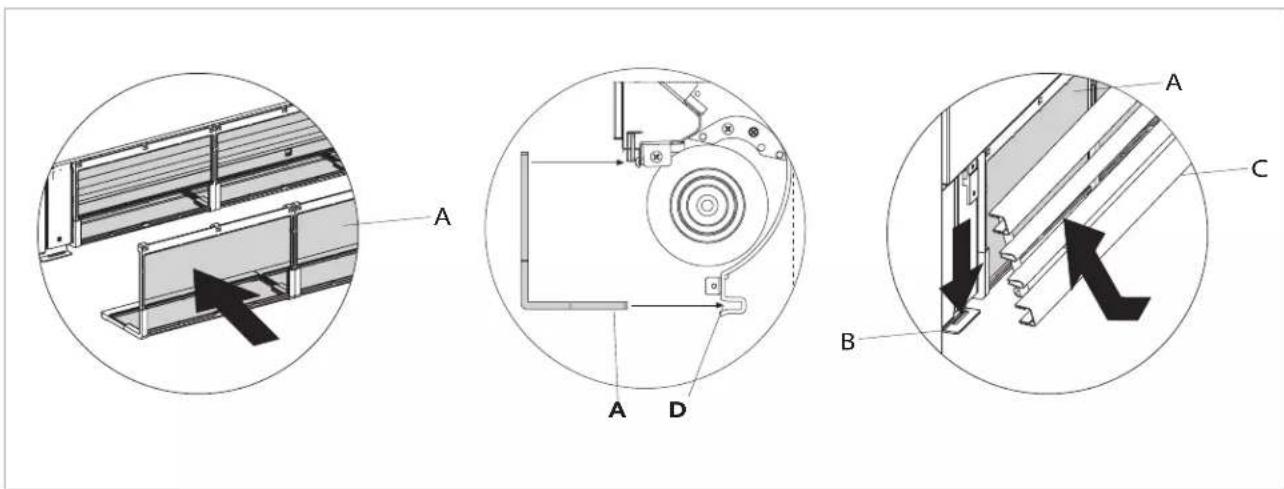

Reinigungswerkzaamheden voltooien

• Plaats voor de versies met een rooster met kleppen de twee ogen in de speciale sleuven, draai het rooster

en haak het vast met eenkleine tik op het bovenste gedeelte.

A	Filter
B	Haak

C	Frontroostor
D	Filter zitting

2.16 Tips om energia te bespare

• Houd altijd de filter schoon;
  houd de deuren en ramen in de kamer mel airconditioning zo veel möglichk gesluten;

beperk waar mogelijk het efect van direct zonlicht in de kamers mel airconditioning (gebruik gordijnen, jaloezieen, enz.)

PROBLEEMOPLOSSING

3.1 Probleemoplossing

In goval van waterlokken of con abnormale working, moot u de voeding onmiddelijk afsluiten en de waterkranen clichtdraaien.
A Als cr zich een van do volgondo abnormaliteoien voordoct, neem dan contact op met een erkend servicecentrum of een bevoegd en gekwalificeerd technicus, maar voor zich geen interventries uit.

• De ventilatie start nicht, selbst als er warm of koud water in het hydraulisch circuit aanwezig is.
• Het toostel vertoont waterlokkage tijdons verwaming.
• Het toestel vertoont waterlokkage tijdens koeling.
• Het toestel maakt veel kawaa.
• Er is condensatievorming op het frontpaneel.

3.2 Tabel van abnormaliteiten en oplossingen

Do intervenctions mogen alleen worden uitgvoerd dooreen gekwalificeerd installateur ol een gespecialiseerd

servicocentrum.

Effect Oorzaak Oplossing
Een uilgeste de activatie van de ventilatie met belrekking lol de neue temperatuur- of functie-instellen.	Het duurt even voordat de circuitklep geopend is, waardoor het even duurt voordat hot wame of koute water in het toestel circuleert.	Wacht 2 of 3 minutes om de circuitklep te openen.
Het toestel activeer de ventilatie Niet.	Goon warm of koud water in hot systeem.	Controlleur de de waterboiler of -kooler maar behoren werkken.
De ventilatie start Niet, zelfs als er warm of koud water in het hydraulisch circuit aanwezig is.	De hydraulische klep blijt gesloten.	Demonteer het kleppenhuis en controlleur de do watercirculatio is horstold.
		Controlleur de bedrijlsefficiëtie van de klep door deze alzonderlijk onder 230 V spanning te zellen. Als de klep worden geactiveerd, kan het probleem bij de elektronische regeling liggen.
	De ventilatormotor is vastgelopen of doorgelbrand.	Controlleur de motorwikkelingen en of de ventilator vrij kan draaien.
	De microschakelaar die de ventilatio stopt wannoor het filterrooster is geopend, sluit Niet correct.	Controlleur of het contact van de microschakelaar worden goactivoord door het rooster te sluiten.
	De elektrische aansluitingen zijn nicht correct.	Controlleur de elektrische aansluitingen.
Het toestel vortoont waterlekkago tijdens verwarming.	Lekken in de hydraulische verbindingen van hot systoom.	Controlleur de lekken on span alleverbindingen aan.
	Lekken in de kleppenunit. Controlleur de staat van de pakkingen.
Er is condensatievorming op het frontpaneel.	Warmte-isolatie los.	Controlleur of de thermo-akoeslische isolatie goed op+zijn plaats zij, mel name de isolatie vooraan boven de ribbenbuis-batterij.
Er zullen waterdruppels op het luchtuillaalrooster.	Bij een hoge vochtigheidsgraad (>60%) kan er zich condensatie vommen, met name aan minimumventilationsnelheden.	Zodra de vochtigheid daalt, verdwijnt het fenomeen vanzelf. In elk geval wijst de aanwezigheid van enkele watersdruppels in hot toostel zich op een storing.
Het toestel vertoont waterlekkage tijdens koeling.	De condensatiebak is verstopt.	Giet traag een fles water in het onderste deel van de batterij om de afvoer te controlleden. Reinig indien nodig de bak en/of zorg voor een grotere hellingshoek van de afvoerleiding.
	De condensatieafvoer heeft geen hellingshock nodig voor een correcte atvocr.
	De verbinderingsleideringen en do clopponunit zich nicht good goisolccord.	Controleer de isolatie van de leidingen.
Hel toestel maakt een vreeimd geluid.	De ventilator raakt de structuur.	Controloor of de filters vorstopt zich on reinig ze indien nodig.
	De ventilator is uit balans.	Een ventilator die uit balans is veroorzaakt overmalige trillingen in de machine; verrang de ventilator.
	Controleer of de filters verstopt zich en reinig ze indien nodig.	Maak de filters schoon

NL

FWXV u.m. 10AATV3(R) 15AATV3(R) 20AATV3(R)
		10ABTV3(R) 15ABTV3(R) 20ABTV3(R)
KOELPRESTATIES (W 7/12 °C; A 27 °C)
Totaal koelvermogen	(1)	kW 1,62	2,64 2,99
Zintuiglijk koelvermogen	(1)	kW 1,25	1,91 2,33
Latent koelvermogen	(1)	kW	0,37 0,73 0,66
Waterstroming	(1)	L/h 365	483 568
Drukkeries	(1)	kPa 11,0	23,0 22,0
VERWARMINGSPRESTATIES (W 45/40 °C; A 20 °C)
Vorwarmingscapacitot	(2)	kW	1,96 2,86 3,50
Waterstroming	(2)	L/h	380	519
Drukkeries	(2)	kPa	11,0 23,0 22,0
HYDRAULISCHE GEGEVENS
Spoel watergehaite		L	0,80 1,13 1,46
Maximale bodrijsdruk		bar	10	10
Hydraulische aanslutingen		* FK	3/4
Maximale inlaatwatertemperatuur		°C	80	80
Minimum inlaatwatertemperatuur		°C	4	4
AERAULISCHE GEGEVENS
Luchtstroom bij de maximum ventilatorsnelheid	(3)	m3/h	294	438
Luchtstroom bij gemiddelde ventilatorsnelheid		m3/h	210	318
Luchtstroom bij de minimum ventilatorsnelheid		m3/h	118	180
Statische druk beschikbaar		Pa	10	13
ELEKTRISCHE GEGEVENS
Stroomvoorzoning		V/pr/Hz	230-1-50
Opname van elektrisch vermogen bij maximumsnelheid		W	19,0 25,0 31,0
Maximaal opgenomen stroom		A	0,16 0,18 0,26
Opname van elektrisch vermogen bij minimumsnelheid		W	4,0	6,0
GELUIDSGEGEVENS
Maximaal geuidsvermogensniveau		dB(A)	56	57
Goluidsdrukniveauauii bij maximaal luchtdebiet	(4)	dB(A)	47	48
Goluidsdrukniveauauii bij gemiddeld luchtdebiet	(4)	dB(A)	38	39
Goluidsdrukniveauauii bij minimaal luchtdebiet	(4)	dB(A)	31	33
Gewicht		kg	20	23

(1) Watertemperatuur 7/12°C, Luchttemperatuur 27°C BS en 19°C BU, EN 1397
(2) Water temperature 45/40°C, Luchttemperature 20°C BS en 15°C BU, EN 1397
(3) Luchtstroom gemeton met schone filters
(4) Goluidsdruk gometen op een afstand van 1 motor volgens ISO7779

Spoel watergehalte		L	0,80 1,13 1	46
Maximale bedrijfsdruk		bar	10	10	10
Hydralischo aansluitingen		"EK	3/4
Maximale inlaatwatertemperatuur		°C	80	80	80
Minimum inlaatwatertemperatuur		°C	4	4	4

AERALISCHE GEGEVENS

Luchtstroom bij de maximum ventilatorsnelheid	(3)	m3/h	294 438	567
Luchtstroom bij gemiddelde ventilatorsnelheid		m3/h	210 318	410
Luchtstroom bij de minimum ventilatorsnelheid		m3/h	118 180	247
Statische druk beschikkaar		Pa	10	13	13

Stroomvoorziering		V/ph/Hz	230-1-50
Opname van elektrisch vermogen bij maximumsnelheid		W	19,0 20,0 29,0
Maximaal opgenomen stroom		A	0,16 0,18 0,26
Opname van elektrisch vermogen bij minimumsnelheid		W	4,0	6,0

GELUIDSGGEVENS

Maximaal guluidsvormogonsniveau		dB(A)	53	54	55
Geluidsdrukniveaua bij maximaal luchtdebiet	(4)	dB(A)	42	44	46
Geluidsdrukniveaua bij gemiddeldluchtdebiet	(4)	dB(A)	341	34	35
Geluidsdrukniveaua bij minimaal luchtdebiet	(4)	dB(A)	25	26	26

Gewicht

kg

12

15

18

(1) Watertemperatureur 7/12°C, Luchttemperatuur 27°C BS en 19°C BU, EN 1397
(2) Water temperature 45/40°C, Luchttemperature 20°C BS en 15°C BU, EN 1397
(3) Luchtstroom gemeten met schone filters
(4)Goluidsdruk gemeten op een afstand van 1 moter volgens ISO7779

MONTAJ KILAVUZU

Daikin Altherma
