KULLANIM KILAVUZU FWXV10AATV3 DAIKIN
Isi Pompasi konvektörü
Manual de instalacao
Ventiloconvector
EΓXEPIIΔIO EΓKATA2TA2H2
Isi Pompasi konvektörü
FWXV10ABTV3(R)
FWXV15ABTV3(R)
FWXV20ABTV3(R)
FWXV10AATV3(R)
FWXV15AATV3(R)
FWXV20AATV3(R)
FWXM10AATV3(R)
FWXM15AATV3(R)
FWXM20AATV3(R)
Herseyden once urunlerimizden birisini tercih ettiiginiz icin tekekur ederiz.
Ev klimasi teknolojisinde son noktay temsil ettiiginden dolayi memnun kalacaginizdan eminiz.
Bu kilavuzdaki onerileri izlerseniz satin aldiginiz bu su-su isi pompasi sorunsuz calisacak ve size minimum enerji maliyetyle en uygun oda sicakligini sunacaktir.
DAIKIN EUROPE N.V.
Uygunluk
Bu unite Avrupa direktiflerine uygundur:
Dusuk gerilme direktifi 2014/35/UE • Elektromanyetik uyumluluk 2014/30/UE;
Simgeler
Izleyen bolumdeki semboller makinenin hizli ve hatasz sekilde dokru ve guvenli kullanimi[in gerekli bilgileri
saglar
Editör sembolleri
Kullanic
Kullaniciya yonelik talimat ya da bilgileri iceren sayfalara atifta bulunur.
Servis
- Montör TEKNIK MÜSTERI HIZMETLERINE yönelik talimat ya da bilgileri iceren sayfalara atifta bulunur.
Montor
- Montore yonelik talimat ya da bilgileri iceren sayfalarataftta bulunur
Güvenlik sembolleri
Jenerik tehlike
Açiklanan islemin güvenlik kurallarina uygun yapilmaması durumunda yaralanmaya yol acabileceğini personele haber verir.
Isi kaynakli tehike
- Açiklanan islemin güvenlik kurallarina uygun yapilmaması durumunda yanıklara yol acabileşini personele haber verir.
Yüksek gerilim tehlikesi
- Aşiklanan islemin güvenlik kurallarina uygun yapilmaması durumunda elektrik carpmasina yol acabileceğini personele haber verir.
Yapmayin
- Kesinlikle yapilmaması gereken eylemlere atifabulunur.
Genel
1.1 Genel uyarlar 4
1.2 Onemli guvenlik kurallari 4
1.3 Urun yelpazesisi 6
1.4 Toplam boyut. 5
Montaj
2.1 Unitenin konumlandirilmasi 7
2.2 Montaj modlari 7
2.3 Minimum montaj mesafeleri 7
2.4 Makine govdesine erisim 8
2.5 Tarafi kaldir 9
2.6 Dikey montaj 9
2.7 Yatay montaj ya da tavana montaj 10
2.8 Hidrolik baglantilar 10
2.9 Yogusma suyunun boasaltilmasi 11
2.10 Sistemin doldurulmasi 12
2.11Sistemi doldururken hava tahliyesi 12
2.12 Elektrik baglantilari 13
2.13 Bakim 13
2.14 Dis kismin temizligi 13
2.15 Hava emme filtrresinin temizligi 14
2.16 Enerji tasarrufu icin ipuclari 15
Sorun Giderme
3.1 Sorun Giderme 16
3.2 Anormalliklerve cizumleri tablosu 16
3.3 Teknik veri 18
TR
1.1 Genel uyarilar
A Ambalaji actiktan sonra tum bilesenlerin mevcut oldugundan emin olun. Eksik varsa DAkIN irtibat ofisi montorunüze basvurun.
DAIKIN cihazlar is tamamlandiginda yururlukteki kanunlara ve cihazla beraber verilen talimat kitapciignda DAIKIN tarafindan belirtilenlere uygun olarak musteriye bir uygunluk beyani verecek yetkili bir montor tarafindan monte edilmelidir.
Bu cihazlar ortamlari iklimlendirmek ve/veya isitmak icin tasarlanmistir ve yalinizca bu amaclarla ve performans özelliklerine uygun olarak kullanilmalidir.
DAIKIN EUROPE N.V. insan, hayvan ya da esyalarda hatali montaj, ayarlama, bakim ya da kullanimdan kaynaklanan hisbir zarardan dolayi sosleme ici ya da dihi hisbir sorumluluk kabul etmez.
Su kaçaklarinda sistem ana salterini "KAPALI" duruma getirin ve su musluklarin kapatin.
Mümkün olan en kisa zamanda DAIKIN teknik servis departmaninı ya da mesleki acidan ehliyetli personeli arayın ve cihaza kendiniz--, budahalede bulunmayın.
Gömülü FWXM serisinde izgara ya da ortuci plaka yoktur. Cihaza yanlisi kla temasi onlemek icin guvenlik korumaları ve hava giris/cikis izgaraları temin edin.
Cihaz uzun sure kullanilmayacaksa aagidaki islemler yapilmalir:
- Sistem ana salterini "KAPALI" konuma getirin
- Su musluklarini kapatin
- Donma riski varsa sisteme antifriz eklendiginden emin olun. Aksi takdirde, sistemi boşaltın.
Oda sicutigi cok duusuk ya da cok yuksekse sagliga zararlidir ve faydasiz bir enerji israfidir.
Dogrudan hava akimiyla uzun sureli temastan kaçınin.
Odayi uzun sure kapali tutmayin. Doğru hava akimi,... içın pencereleri duzenli olarak)...
Bu talimat kitapci cihazin aynilmaz bir parcasidir ve dikkatli olarak korunmali ve cihaz yeni sahibine ya da kullaniciina devredildiginde ya da baska bir sisteme aktarildiginda bile HER ZAMAN cihazin yaninda tutulmalidir. Kaybolur ya da zarar gorurse luffen DAIKIN teknik servis merkezine basvurun.
Tum onarim ve bakim islemleri teknik yardin servisi ya da mesleki acidan ehliyetli personel tarafindan kitapcikta belirtildigi sekilde yapilmalidir. Tehlikeli durumlara yol acabileceginden ve meydana gelebilecek zararlardan uretici sorumlu olmayacagindan dolayi bu cihaza mudahale etmeyin ve uzerinde degisiklik yapmayin.
Yanma tehlikesi - dokunurken dikkatli olun
1.2 Onemli güvenlik kurallari
Elektrik ve su kullananan bir urunu kullanirken bazi temel guvenlik kurallarin izlenmesi gerektigini unutmayin,ornegin:
Unite, 8 yasin uzerindeki增長lar tarafindan ve fiziksel,duyusal veya zihinsel yetenekleri azalmis veya izlenen veya guneli kullanimi hakkinda talimatlar aldiktan sonra herhangi bir deneyime veya gerekli bilgiye sahip olmayan kisiler tarafindan kullanilabilir. Unite ve ilgili tehlikeleri anladi. Cocuklar cihazla oynamamalidir.Kullanici tarafindan yapilmasi gereken temizlik ve bakim, gozetimsiz增長lar tarafindan yapilmamalidir.
Bu cihaza ayaklar ciplakken islak elle ya da vucutla temas yasaktir.
Sistem ana salterini "KAPALI" konuma getirerek cihazin elektrik sebekesyle baglantisini kesmeden herhangi bir temzik islemi yapmak yasaktir.
Ureticinin onayini almadan ve uretici tarafindan belirtilmedikce guvenlik ve ayar cihazlarinda degisiklik ya da ayarlama yapmak yasaktir.
Ana sebekeden baglantilari kesilmis olsa bile cihazdan cikan elektrik kablolarin cekilmesi, kesilmesi ya da dugumlensmesi yasaktir.
Giris ya da cikis izgaralarindan bir cisim ya da baska bir sey sukmak yasaktir.
Oncelikle system ana salterini "KAPALI" konuma getirmeden cihazin ic kismilarina erisim saglayan kapaklari açmak yasaktir.
Tehlike olusturabilecek ambalaj malzemelerinin atilmasi ya da cocoslarin erisebilecegi yerde birakilmasi yasaktir.
Cihazin ustune tirmanmak ya da uzerine bir cisim dayamak yasaktir.
Cihazin dis parcalari 70^' nin uzerinde sicakliklara ulasibilir.
1.3 Ürün yelpazesı
Her bir 3 farkli ebatta ve farkli performans ve boyuta sahip FWXV ve FWXM olmak üzere 2 tur DAIKIN isi pompasi konvektoru vardir.
FWXV serisi
metal dolapli sogutucu-konvektor.
FWXM serisi
Panelsiz gomuli soğutucu-konvektör.
1.4 Toplam boyut Isi pompasi konvektoru
-dogrudan gunesisigina maruz kalan yerler;
-isi kaynaklar;
- Islak yerler veya suyla muhtemel temasi olan yerler;
-yagbugularicerenyerler
-yuksek frekansa maruz yerler.
A Suhususlara dikkat edin:
-unitenin takilacagi duvar cihazin agirligi taşiyabilecek saglamlkita olmalidir;
duvarin ilgili kismindan boru ya da elektrik hatti
gejmemelidir;
- urunun takilacagi duvar mukemmel duzlukte olmalidir;
Giri s ve cikis hava akimina zarar verecek engeller bulunmamalidir; - Yogusma suyunun disari atilabilmesi icin urunun takilacagi duvar tercihen binanin diina bakan bir duvar olmalidir;
- tavana montajlarda (FWXM serisi) hava akisi insanlarayonelik olmamaldir.
2.2 Montaj modari
Cesitll montaj evrelerinin asagidaki aciklamalar ve ilgili tasarimlar soldaki mustemilata sahip makine surumune atiftabulunur.
Sagdaki mûstemilata sahip (R) makinerelin montaj islemleri tamamen aynidir.
Yalnizca resimlere ayna grotuntusularakbakilmalidir.
Montajin doğru yapilmasi ve cihazın mülkemmel calisması icin bu kilavuzda belirtilen talimatlari gozetin. Belirtilen kurallara uyulmazsa hem cihazda arizalar ortaya Çikabilir hem de garantı geleçersiz olacagindan DAIKIN EUROPE N.V. insan, hayvan ve esyalardaki zararlardan sorumluluk kabul etmez.

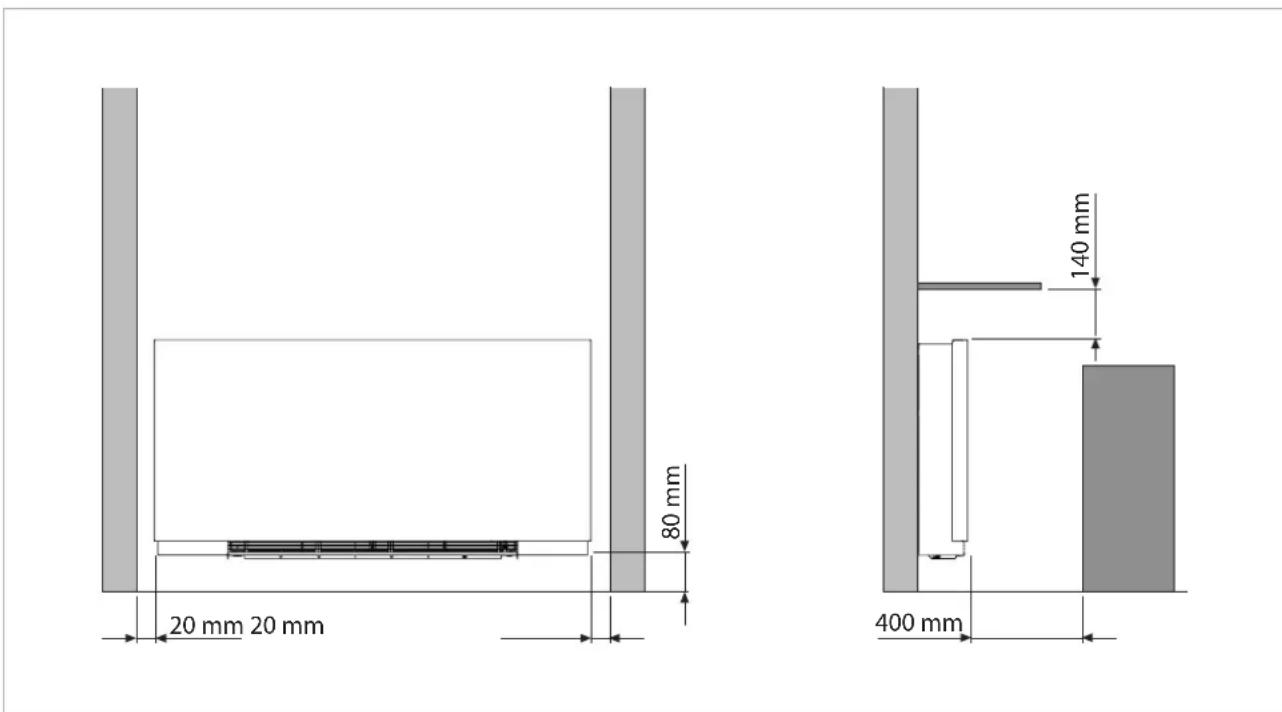

2.3 Minimum montaj mesafeleri
Sekilde duvara takilan sogutucu-konvektor ile odadaki mobilyalararasindaki minimum montaj mesafeleri gosterilmistir.

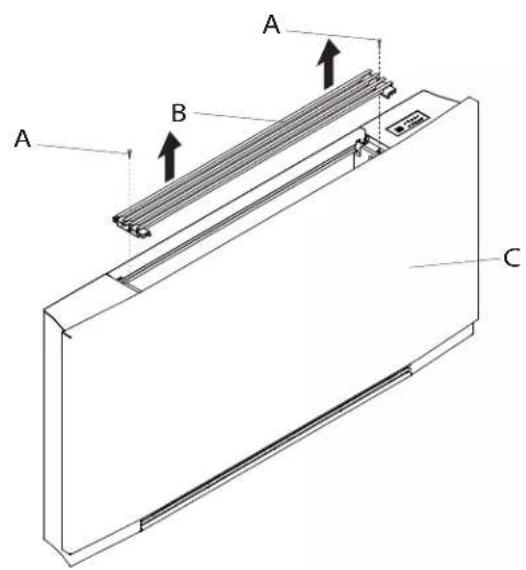

2.4 Makine gövdesine erasmus
Makinenin icine erismek icin asagidaki prosedürleri izleyin.

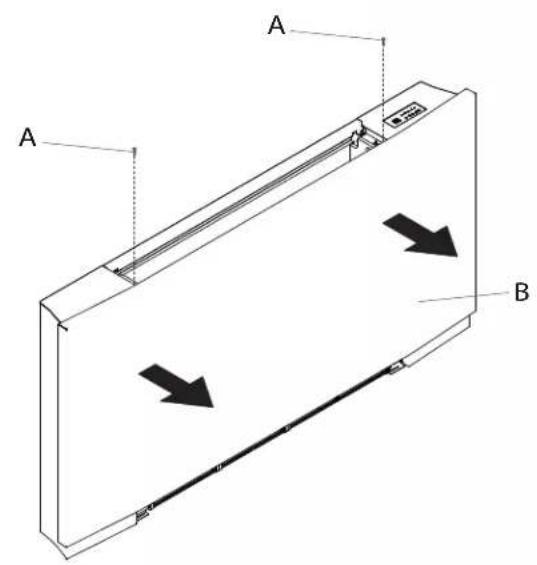

Ust Izgarayi cikarin: - sabitleme vidalarini gevsetin
-ust Izgaranin sabitleme vidalarini gevsetin
-izgarayickarin
| A | Sabiteme vidalan |
| B | Üstuzgara |

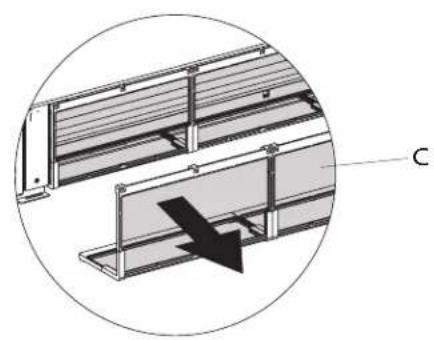

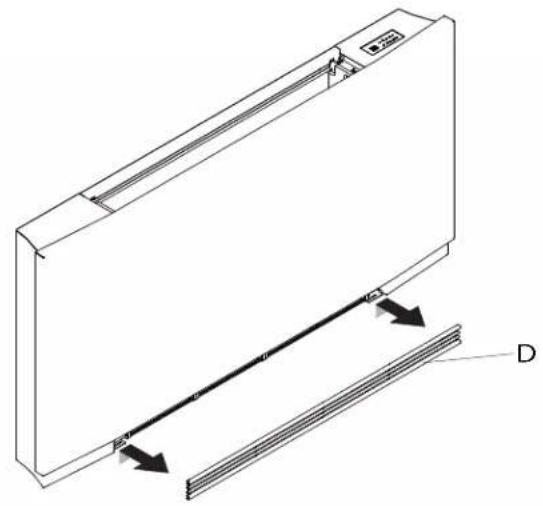

Ön izgarayiçarin:
- Izgarayi tamamen oturuncaya kadar cikarin
- Izgarayi egin
-disari dogru kaydirin
| C | On panel |
| D | On igara |

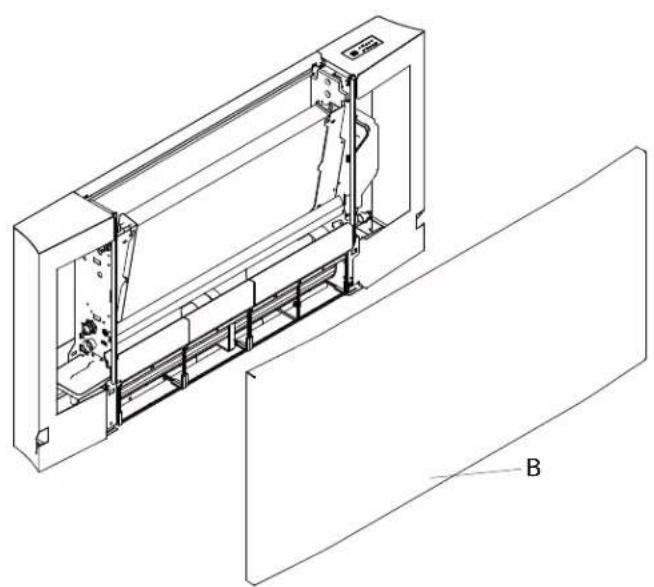

On paneli cikarin:
-sabitleme vidalarini gevsetin
-paneli cikarin
| A | Sabitlere vidalan Ön panel |
| B |
2.5 Tarafi kaldir
Tarafi cikarmak icin:
- yanlari yukari dokru cikarin

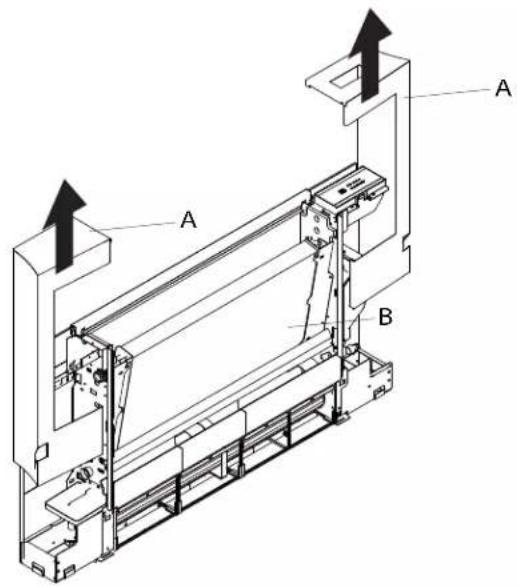

A Yan
B Makine govdesi
2.6 Zemine ya da duvara dikey montaj

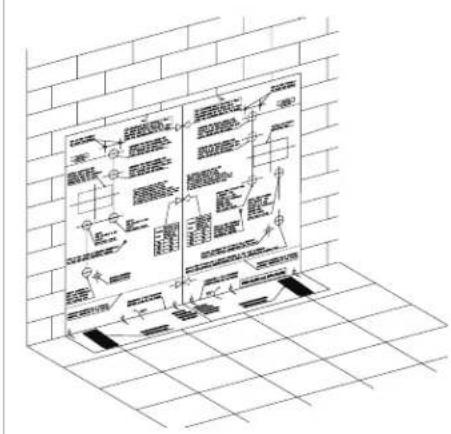

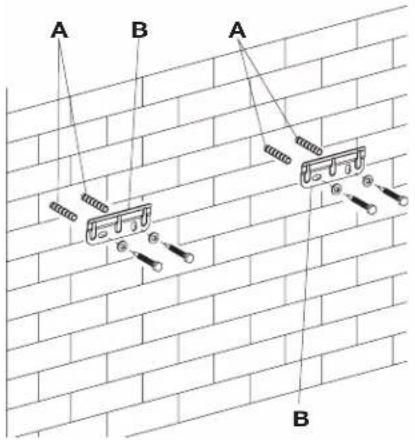

Kagit sablonu kullanarak iki tespit braketinin duvardaki konumunu isaretleyin. Uygun bir matkapla delik acin ve her bir braket icin 2 adet olmak uzere eklem civatalarni takip iki braketi sabitleyin. Braketlerin su terazisiyle ayarlanabilmesi icin vidalari asiri sikmayin.
Iki braketi sabitlemek icin dort vidayi sonuna kadar sikin. takip iki braketi sabitleyin. Braketlerin su terazisiyle ayarlanabilmesi icin vidalarai asiri sikmayin.
Iki braketi sabitlemek icin dort vidayi sonuna kadar sikin.
Braketleri saga, sola, yukariya ve asaglya ele hareket ettirmye calisarak saglamligini kontrol edin.
Irk olarak braketlere dokru oturdugunu ve dengeli oldugunu kontrl ederek uniteyi takin.
Not: Borularin fanoil baglantilarina baglantisini kolayastirmak icin, borularin kendi ciklarina yerlesik bir kutu yerlestirin.
Kutunun dokru konumu kurulum sablonunda belirtilmistir.
A Eklem civatalan Braketler
TR

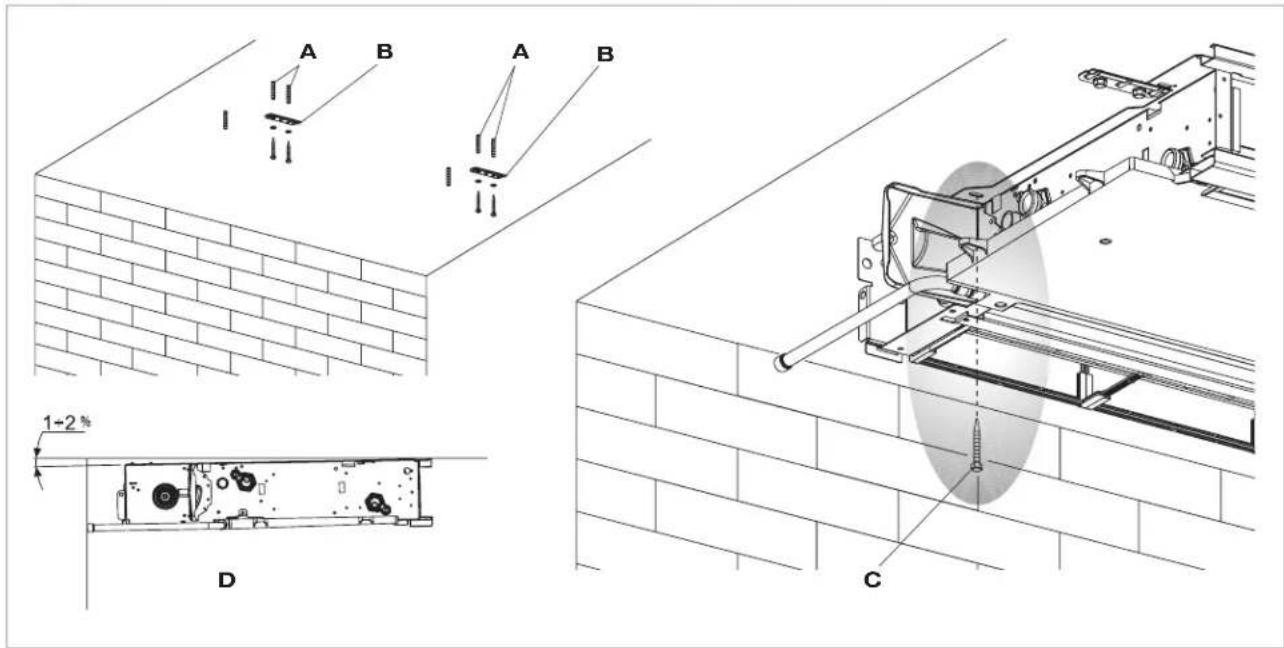

Kagit sablonu kullanarak iki tespit braketinin ve iki arka vidanin tavandaki konumunu isaretleyin. Uygun bir matkapla delik acin ve her bir braket icin 2 adet olmak uzere eklem civatalarini takip iki braketi sabitleyin. Vidalari asiri sikmayin. Konumunu koruyarak makineyi iki braketin uzerine konumlandirin ve her biri bir tarafa olmak uzere iki vidayi arka eklem civatalarinin icine sabitleyin.
Uniteyi (su akisini kolaylstirmak icin drenaj borusuna karsi muhtemel% 1 ± 2 toleransla) seviyesinde kurun.
Tüm 6 tespit vidasini tamamen skin.
FWXV serisinin montaji cin yatay yogusma suyu toplama havuzu aksesuar setleri mevcuttur (EKM(10/15/20)COH).
Cikis borusunun egimini dikkatlice kontrol edin. Boalta borusundaki her turlu karsi egim su sizmalarina yol acabilir
A Eklom ovatalan
B Braketier
C Vidalar
D Gider Borusu
2.8
Not: Aksi belirtilmedigi surece nominal cap her zaman ic capi ifade eder.
Yüzey yogusmasinin olusmasini onlemek icin, cihazin on tarafinda bir elektrik kontrolünun (orn. Elektrotermal kafa) saglandigi durumlar hariç, her zaman elektrikli valf kitlerinin takilmasi onerilir. Hidrolik hat tercihi ve boyutlari iyi teknik kurallari ve yururlukteki mevzuata gore calismasi gereken ve yetersiz boyuttaki borularin aniza sebep olabilecegini bilen bir uzman tarafindan yapilmaldir.
Baglantilar yapmak icin:
- hidrolik hatlari konumlandirin
- baglantilar "anahtar ve karsi anahtar" yontemini kullanarak sikin
- sivi kaçagi olup olmadigi nikontrol edin
- baglantilar yalitim malzemeleriyle kaplayin.
Hidrolik hatlar ve ek yerleri termal olarak yalilmaldir.
Borularin kismi yalitimindan sakinin.
Yalitima hasardan sakinmak icin asiri sikmayin.
Disli baglantilarin sizdirmazligi icin kenevir ve yesil pasta kullanin; hidrolik devrede antifriz varsa Teflon kullanmaniz onerilir.
2.9 Yogusma suyunun boşaltilmasi
Yogusma suyu bojaltmaginin boyutuyugun olmali (minimum ic boru capi 16 mm) ve boru hatti, asla % 1^ in altina dusmeyecek sekilde sabit egim korunacak sekilde yerlestirilmidir. Dikey montajda bojaltmaborusu hidrolik muspemilatin altindaki yan omzun tabaninda konumlandirilarakogrudan bojaltm tvasina baglanmalidir. Yatay montajda bojaltmborusu makinede zaten mevcut olana baglanir.
- Mümkünse yǒguǒma suyu akisini doctrudan bir oluça veya "yámgur suyu" giderine verin.
- Dogrudan kanalizasyona verildiginde kotu kokularin borudan odaya geri girmemesi icin sifon kullanimi onerilir. Sifonun boynu yogusma suyu toplama kasesinden asagida olmalidir.
-
Yogusma suyunun bir kaba boşaltilmasi gerekiyorsa acikhavayaaçilmalivenormaldaakisiengellememesi amaciyla yapiskanlik ve karşi basin sorunlarindan sakinmak icin boru suya batirilmamalidir.
-
Yogusma suyunun dişa akistani engelleyebilecek bir yükseklik farkı varsa bir pompa takilmaldir:
- dikey montajda pompayi yanal gider tavasinin alta nakin;
- yatay montajda pompa konumu özel gerekliqliere gore kararlaşirilmalidir.
Bu pompalar piyasada kolayca bulunabilir.
Bununla beraber, montaj tamamlandiginda toplama tvasina yaklasik 5-10 dakika icerisinde yaklasik 1 / 2 suyu yavaça dokerek yogusma suyunun disariyaogrukacin kontrol edilmesi onerilir.

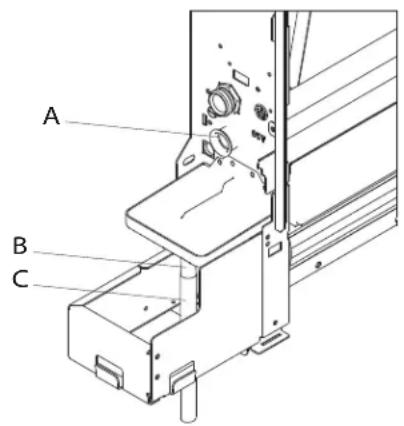

Yogusma suyu boşaltma borusunun dikey konumda montaji
Yeterli sekilde tikayarak sivinin disariya akabilmesi icin yogusma suyu toplama tavasi bosaltma rakoruna bir boru baglayin. Damlama kolektor uzatmasinin mevcut
| A | boşaltma fittingi |
| B | sıvinen Dennis akışı icin boru |
oldugunveDogru takildiginkontrol edin.

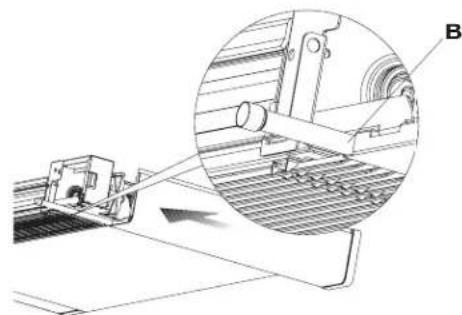

Yogusma suyu bojalta borusunun yatay konumda montaji
Yatay kaseyi FWXM serisine takmak icin EKM(10/15/20) COH setlerindeki talimatlara bakin.
- "L" borusunun ve esnek lastik hortumun kaseyeDOGRU baglandigi kontrol edin.
- boruyu on izgaraya karsi yukari konumda tutarak makinenin yanina kaydirin.
- borunun yandaki özel olukta takili kaldigi nki kontrol ederek yan tarafi tamamen kapatin.
Not:yatay montajda asagidaki onlemleri dikkatlice alin:
- makinenin mukemmel terazide veya yogusma suyu giderine dokru hafif bir egimde takildigindan emin olun;
tum yogusma suyu damlalarin ayni toplama kasesinin disina duqmesisini onlemek icin ie ve diasa akis borularin makine rakoruna kadar dikkatlice yalitin;
-kaseyogusma suyu boasltma borularini tum uzunlugu boyunca yalin.

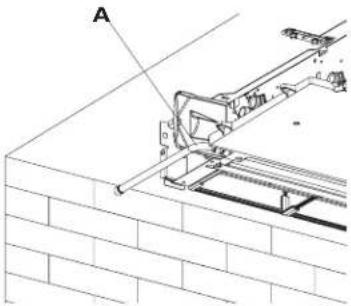

A Baglanti borulari Hirsizlik
B
2.10 Sistemin doldurulmasi
Sistem ilk defa calistirilrken hidrolik unite kilit kalkannin acik oldugundan emin olun. Elektrik yoka se termo
vanaya onceden guc verilmisse acmak amaciyla vana durdurucuya bastirmak icin ozel kapagi kullanin.
2.11 Sistemi doldururken hava tahliyesi
- Tüm system yakalamcihazlarini acin (manuel ya da otomatik);
- Sistem su dolum muslugunu yavaça acarak dolumu baslatin;
- Dikey montajlarda bir tornavida ile pilin en yuksek havalandirici üzerinde islemyapin;yatay montajlarda en yuksek konumdaki havalandirici üzerinde islem yapin.
Su cihazin havalandirici vanalarindan gelmeye\ basladiginda bunlari kapatin ve system nominal\ degerine ulasincaya kadar doluma devam edin.
Contalarin hidrolik sizirmazligini kontrl edin.
Cihaz birkac saat calistiktan sonra bu islemlerin tekrarlanmasi ve sistemin basincin din duzenli olarak kontrol edilmesi onerilir.

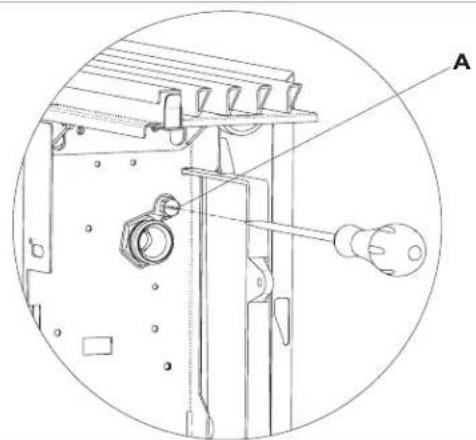

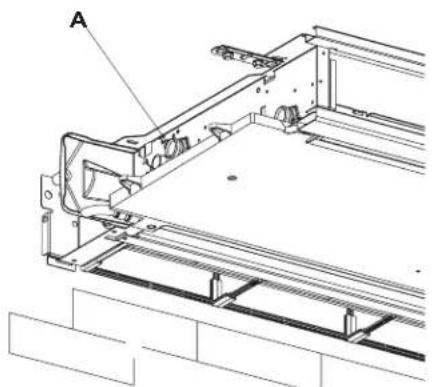

A Pilin havasin alinmasi
2.12 Elektrik baglantilari
Montaj ve aksesuarlar kilavuzlarinda sunulan duzenlere basvurarak Genel Uyarilar ve Onemli Güvenlik Kurallari kismalarinda belirtilen gerekliliklere gore elektrik baglantilarini yapin.
Herhangi bir islemden once gucun kapali oldugundan
emin olun.
Bu unite, en az 3 mm'lik minimum kontak acikligi olan cok kutuplu bir salterle ya da Kategori III du suk gerilim kosullarinda cihazdan baglantisinin tamamen kesilmesine izin veren bir cihazla sebekeye baglanmalidir.
2.13 Bakim
DAIKIN soğutucu-konvektörunü yllarca mukemmel calisma kosullarinda, güvenli ve güvenilir tutmak icin duzenli bakim vizgeçilmezdir. Bu bakim teknik olarak yetkilendirilmis ve hazirlanmis Teknik Servis Yarımli
tarafindan her zaman original yedek parca kullanilarak bazimudahalerier icin alto ayda bir ve diger islemler icin her yi yapilabilir.
2.14 Dis kismim temizligi
Tum temizlik ve bakim islemlerinden once ana salteri kapatarak cihazin sebekeden baglantisini kesin.
asindirici sungerler ya da asindirici veya korozif deterjanlar kullanmayin.
Yanma riskinden sakinmak icin parcalarin sougumasini bekleyin.

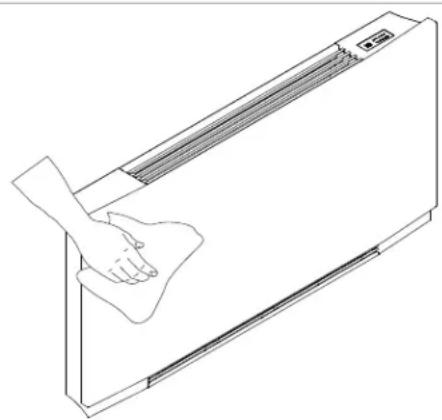

Gerektiginde DAIKIN sogutucu- konvektorun harici yüzeylerini yumusak bir nemli bezle temizleyin.
A Boyali yüeylere zarar gelmesinden kaçınmak icin

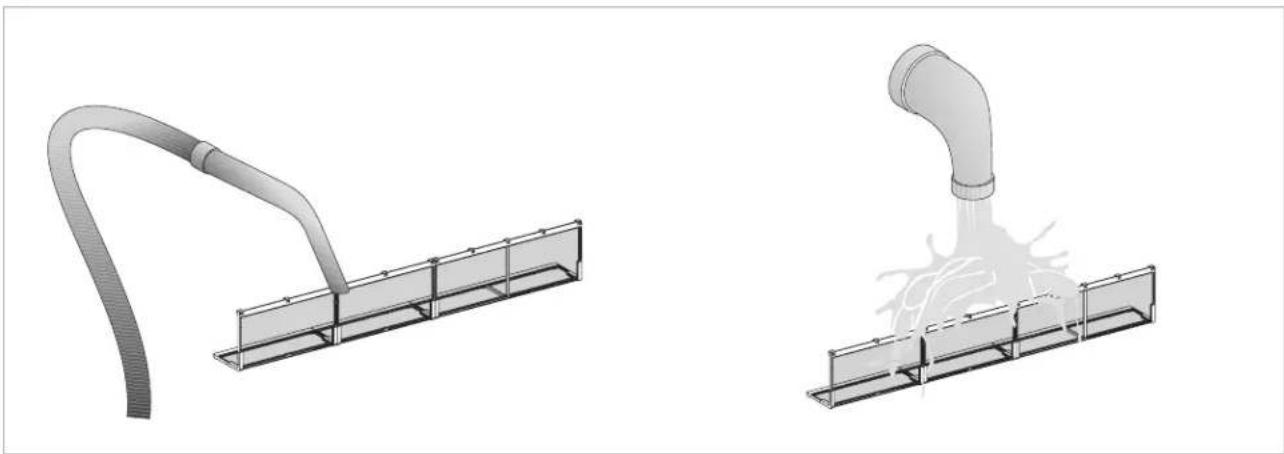

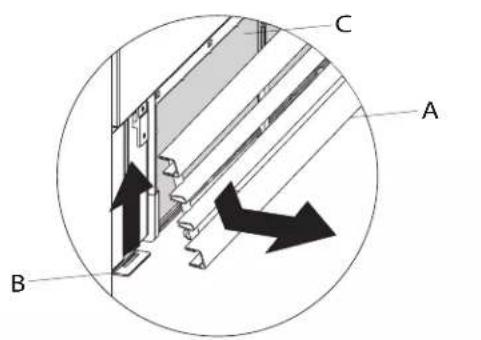

2.15 Hava emme filtresinin temizligi
Surekli kullanildigi donemden sonra ve havadaki yabanci madde derisimlerine gore ya da bir sure kullanilmadiktan
sonra cihazi calistirmak istediginizde tarif edilen islemleri gerektelestirin.
Filtre hucrelerin ickarilmasi

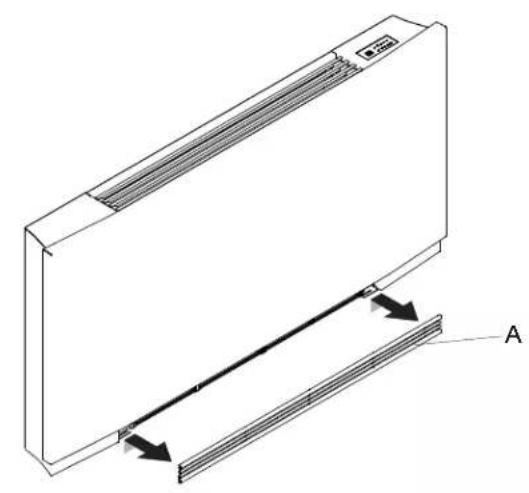

Izgarayi cikarmak icin:
-izgarayi tamamen koltuktan serbest kalana kadar kaldirin
- Izgarayi yakti ve yukari dokru kaydirin
-daha sonra yukari情况进行检测。
| A | Ön izgara |
| B | Izgara kanca |
| C | Filtresi |
Filtreleme yuvalarin temizligi
- tozu elektrik sūpūrgesiyle temizleyin
- filtreyi deterjan ya da solvent kullanmadan akan suyun.altinda yikayip kurumaya birakin.
Bu cihazda mobil panelin yoklugunda ya da yerinde olmamasi durumunda sogutucunun calismasini onleyen bir guvenlik salteri vardir.
Agi滤releri olmadan unitenin kullanimi yasaktir.
Filtre temizlendikten sonra panelinogrulu takildigi kontrl edin.

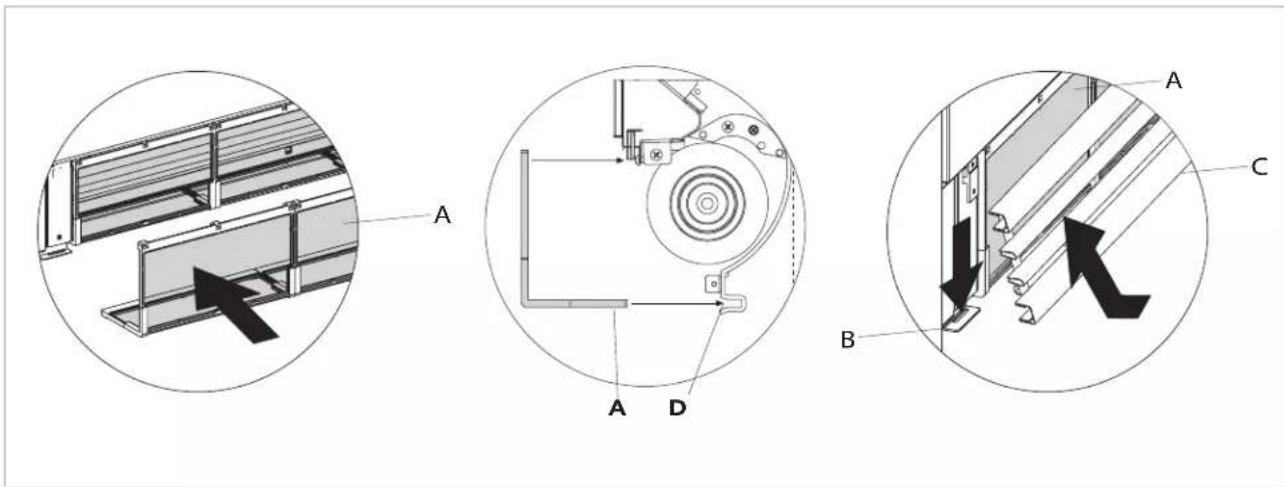

Temizlik Islemlerinin Tamamlanmasi
- kanatli izgarasi alan modellerde iki kulagi özel yuvalarina takin, dondürün veust kismün üstunde
haificse vurarak kancaya geirin.
| A | Filtrosi |
| B | Izgara kanca |
| C | Ön izgara |
| D | Filtre yuvasi |
2.16 Enerji tasarrufu içın ipçlari
- Filtreleri her zaman temiz tutun;
-
iklimlendirilen odanin kapi ve pencerelerini mumkun oldugunca kapali tutun;
-
dokudan gunes iiginik iklimlendirme yapilan odalarda etkisini mumkun oldugunca azaltin (perde, panjur vb. kullanin)
SORUN GIDERME
3.1 Sorun Giderme
Su kacaklarinda ya da calisma anormalliklerinde guc kaynagini derhal kesin ve su musluklarini kapatin.
Asgidaki anormalliklerden birisi gereksekirse yetkili servisi ya da yetkili ve ehliyetli bir kisiye basvurun ama kendiniz mudahale etmeyin.
havalandirma etkinlesmiyor.
-Cihaz isitma islevi sirasinda su kaciriyor.
-Cihaz yalnizca soğutma islevi sirasinda su kaciriyor.
-Cihazasirigurultuyapiyor.
- On panelde ciy olusumlari var.
- Hidrolik devrede sicak ya da soguk su olsa bile
3.2 Anormallikler ve gezümleri tablosu
Bu mudahelolor ehliotli bir montor ya da uzman bir sorvis tarafindan yapimaldir.
| Sorum Nedeni Çozümü | ||
| Yeni sicalsık ya da ilev ayarlyinga ilgili olarak gecikmiş havalandirma etkinleştirmesi. | Devre vanasinin acilması ve bunun sonucunda soğuk veya sicalsk suyun cihazda dolaşması icin zaman gerekiyor. | Devre vanasinin acilması icin 2-3 dokka bekleyin. |
| Bu cihaz havalandirmayı etkinleştirmiyor. | Sistemde sicalsk ya da soğuk su yok. | Su boylerinin veya soğutucusunun)düzgün calistigi kontrol edin. |
| Hidrolik devrede sicalsk yada soğuk su olsa bile havalandirma etkinleştymiyor. | Hidrolik vana kapalı kal;yor. | Vana güvdesini seksün ve su devridaimin)düzeldigi kontrol edin. |
| 230 V ile ayrıcaGPC vererek vananın verimilitigi kontrol edin.Etkinleştirysa sorun elektronik kontrol olabilir. | ||
| Fan motoru engelleniyor yada yan;. | Motor sargilarin ve fanan serbestçedonebildigi kontrol edin. | |
| Filtre ıgarası acildigianda havalandirmayı durduran mikro-SAterdoğru kapan;yor. | Izgara katildigianda mikro-SAterinetkinleştigi kontrol edin. | |
| Elektrik baglantıları doğrudehyil. Elektrik | baçlantıları kontrol edin. | |
| Isitma ilevi sirasindo cihaz su kaçırıyor. | Sistem hidrolik baglantılarında kaçaklar. | Kaçak kontrolü yapıp baglantıları tam olarak sikel. |
| Vana ünitesinde kaçaklar. Contalarin du | rumunu kontrol edin. | |
| Ön panelde çiyyolşumlari var. Termal yalıtmıgeşimiş. | Lamelli pilin üstunde onde olana dikkat ederek termo akustikyalıtin konumunan.Doğru olduğunu kontrol edin. | |
| Hava çkışızgarasindo su damlaları mevcut. | Nemin:yüksek oldugu durumlarda (>60) Özellikle minimum havalandirma:hizlarında yogusma olusabilir. | Nem:düşmeye baslar baslamaz bu olgu ortadan kalkar.Cihazda birgası damla su olmasıbir anzayı gostermez. |
| Cihazyalnizca soğutmaya isletvisi sirasindo su kaçırıyor. | Yogusma suyu kasesi tıkali. | Gideri kontrol etmek icin pilin alt kismina yavaşa bir Şeşse dokın ve gerekirse kesiyi temizleyin ve/veya boşaltma borusunun eğimi arıın. |
| Doğru boşaltma icin yogusma suyu giderinin eğimli olması gerekmez. | ||
| Baqlanti borulan ve vana ünitesi iyi izole edilmemiş. | Borularinyalıntı kontrol edin. | |
| Sorun Nedeni Çozümü | ||
| Cihaz garip sesler çıkartıyor. | Fan, yapiya temas ediyor. | Filtrelerin tikanıklıgün kontrol edin ve gerekirse temizleyin |
| Fan balansi bozuk. | Balansın bozulması makinede aşın titresime sebep olur. Fanippeşirin. | |
| Filtrelerin tikanıklıgün kontrol edin ve gerekirse temizleyin | Filtreleri temizleyin | |
TR
3.3 Teknik veri
| Isitma kapasitesi | (2) kW | 1,96 2,86 3,50 | |
| Su akışı | (2) L/h | 380 | 519 |
| Basınç)düşmesi | (2)KPa | 11,0 23,0 22,0 |
HIDROLIK VERILERI
| Bobin su icerişi | L | 0,80 1,13 1 | 46 | ||
| Maksimum calisma basinci | bar | 10 | 10 | 10 | |
| Hidrolik böglantilar | * FK | 3/4 | |||
| Maksimum giris suyu icakligi | °C | 80 | 80 | 80 | |
| Minimum giris suyu icakligi | °C | 4 | 4 | 4 | |
hava verileri
| Maksimum fan yüznde hava akışı | (3) | m3/h | 294 | 438 | 567 |
| Orta fan yüznde hava akkı | m3/h | 210 | 318 | 410 | |
| Minimum fan yüznde hava akkı | m3/h | 118 | 180 | 247 | |
| Statik basınç mevcut | Pa | 10 | 13 | 13 |
Elektriksel veri
| Güç kaynakı | V/φh/Hz | 230-1-50 | |
| Maksimum fan Türkiye elektrik güçü emilimi | W | 19,0 25,0 31,0 | |
| Maksimum emilen akım | A | 0,16 0,18 0 | 26 |
| Minimum fan Türkiye elektriksel Güç emilimi | W | 4,0 | 6,0 |
SES VERILERI
| Maksimum ses güüçü seviyesi | dB(A) | 56 | 57 | 58 | |
| Maksimum hava akıüncü ses basınç seviyesi | (4) | dB(A) | 47 | 48 | 49 |
| Orta hava akıüncü ses basınç seviyesi | (4) | dB(A) | 38 | 39 | 40 |
| Minimum hava akıüncü ses basınç seviyesi | (4) | dB(A) | 31 | 33 | 34 |
| Ağırkık | kg | 20 | 23 | 26 |
(1) Su sicakligi 7/12°C, Hava sicakligi 27°C BS ve 19°C BU, EN 1397
(2) Su sicakligi 45 / 40^, Hava sicakligi 20^ BS ve 15^ BU, EN 1397
(3) Temiz filtrerle ölcülen hava akışi
(4) ISO7779'agore 1metresesafedeolculnesbasinci
| Bobin su icerişi | L | 0,80 1,13 1,46 | |||
| Maksimum calisma basinci | bar | 10 | 10 | 10 | |
| Hidrolik böglantilar | "EK | 3/4 | |||
| Maksimum giriş suyu icakkıng | °C | 80 | 80 | 80 | |
| Minimum giriş suyu icakkıng | °C | 4 | 4 | 4 | |
hava verileri
| Maksimum fan yüznde hava akışı | (3) | m3/h | 294 438 | 567 | |
| Orta fan yüznde hava akkı | 210 318 | 410 | |||
| Minimum fan yüznde hava akkı | 118 180 | 247 | |||
| Statik basınç mevcut | Pa. | 10 | 13 | 13 |
Elektrisel veri
| Güç kaynakı | V/φh/Hz | 230-1-50 | |
| Maksimum fan;zinda elektrik Güçü emilimi | W | 19,0 20,0 29,0 | |
| Maksimum emilen akım | A | 0,16 0,18 0,26 | |
| Minimum fan;zinda elektriksel Güç emilimi | W | 4,0 | 6,0 |
SES VERILERI
| Maksimum sesGPCU seviyesi | aB(A) | 53 | 54 | 55 | |
| Maksimum hava akıntıda ses basınç seviyesi | (4) | aB(A) | 42 | 44 | 46 |
| Orta hava akıntıda ses basınç seviyesi | (4) | aB(A) | 34 | 34 | 35 |
| Minimum hava akıntıda ses basınç seviyesi | (4) | aB(A) | 25 | 26 | 26 |
| Ağırlik | kg | 12 | 15 | 18 |
(1) Su sicakligi 7/12°C, Hava sicakligi 27°C BS ve 19°C BU, EN 1397
(2) Su sicakligi 45 / 40^ Hava sicakligi 20^ BS ve 15^ BU, EN 1397
(3) Temiz filtrerle olçulen hava akisi
(4) ISO7779'agore 1 metre mesafede oIculen ses basinc
