GR6 - Binnenfiets trainer Horizon Fitness - Gratis gebruiksaanwijzing en handleiding

Technische kenmerken	Horizon Fitness GR6 hometrainer met magnetische weerstand, LCD-scherm, Bluetooth-connectiviteit.
Afmetingen en gewicht	Afmetingen: 130 x 60 x 120 cm; Gewicht: 50 kg.
Gebruik	Ontworpen voor thuisgebruik, ideaal voor cardio- en spierversterkende trainingen.
Trainingsprogramma's	Verschillende vooraf opgenomen programma's om de trainingssessies af te wisselen.
Onderhoud	Controleer regelmatig de riemspanning en smeer bewegende delen indien nodig.
Veiligheid	Voorzien van noodremmen en antislipvoeten voor veilig gebruik.
Garantie	Beperkte garantie van 2 jaar op het frame en 1 jaar op de onderdelen.
Algemene informatie	Compatibel met fitness-apps en hartslagmeters.

Veelgestelde vragen - GR6 Horizon Fitness

Hoe stel ik de zadelhoogte in op de Horizon Fitness GR6?

Draai de verstelknop onder het zadel los, stel de gewenste hoogte in en draai de knop weer vast om de positie te vergrendelen.

Waarom gaat het display niet aan?

Controleer of het apparaat correct is aangesloten op een werkend stopcontact. Zorg er ook voor dat het stopcontact in goede staat is.

Hoe verbind ik mijn apparaat met een fitness-app?

Zorg ervoor dat Bluetooth is ingeschakeld op uw mobiele apparaat en volg de instructies in de gebruikershandleiding om uw fiets te koppelen met de fitness-app.

Wat moet ik doen als de fiets vreemde geluiden maakt tijdens gebruik?

Controleer of alle schroeven en bouten goed zijn aangedraaid. Controleer ook de pedalen en de aandrijfriem op slijtage of beschadiging.

Hoe stel ik de weerstand van de fiets in?

Gebruik de weerstandsknop op het stuur om de trainingsintensiteit naar wens te verhogen of te verlagen.

Wat is de maximale gewichtsgrens voor het gebruik van de Horizon Fitness GR6?

De maximale gewichtsgrens voor het gebruik van deze fiets is 135 kg.

Hoe maak ik mijn Horizon Fitness GR6 hometrainer schoon?

Gebruik een zachte, vochtige doek om het frame en de handgrepen af te nemen. Vermijd het gebruik van agressieve chemicaliebn die de oppervlakken kunnen beschadigen.

Hoe reset ik het display als de gegevens onjuist lijken?

Schakel de fiets uit, haal de stekker enkele minuten uit het stopcontact, steek hem weer in en zet de fiets aan om het display te resetten.

Waar kan ik reserveonderdelen voor de Horizon Fitness GR6 vinden?

Reserveonderdelen kunnen rechtstreeks worden besteld via de website van Horizon Fitness of bij erkende dealers.

Heeft het apparaat regelmatig onderhoud nodig?

Ja, het wordt aanbevolen om de ketting te smeren en regelmatig schroeven en bouten te controleren om een optimale werking te garanderen.

GEBRUIKSAANWIJZING GR6 Horizon Fitness

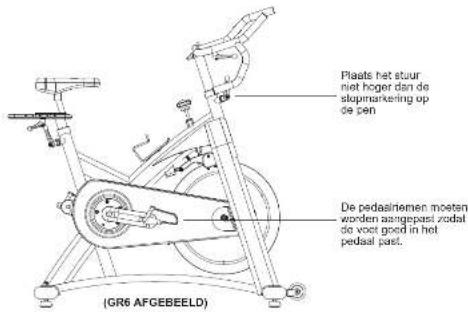

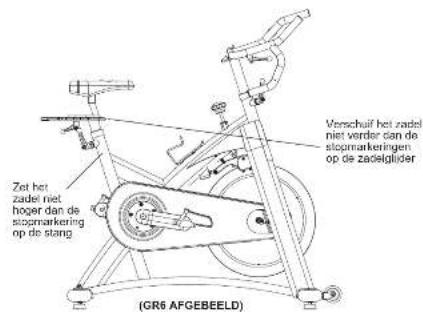

De indoorfiets kan worden aangepast voor maximaal comfort en doeltreffendheid van de training. De onderstaande instructies beschrijven een manier om de indoorfiets af te stellen voor optimaal gebruikscomfort en een ideale lichaamspositie; u kunt ervoor kiezen de indoorfiets op een andere manier aan te passen. ZADELAFSTELLING De juiste zadelhoogte zorgt voor een maximale trainingsefficiëntie en comfort, en vermindert het risico op persoonlijk letsel. Pas de zadelhoogte aan om ervoor te zorgen dat ze in de correcte positie staat, waarbij uw knie enigszins is gebogen wanneer uw been gestrekt is. STUUR VERSTELLEN De correcte positie van het stuur hangt voornamelijk af van comfort. Voor beginnende fietsers moet het stuur over het algemeen iets hoger staan dan het zadel. Gevorderde fietsers kunnen verschillende hoogten proberen om de meest geschikte afstelling te vinden.

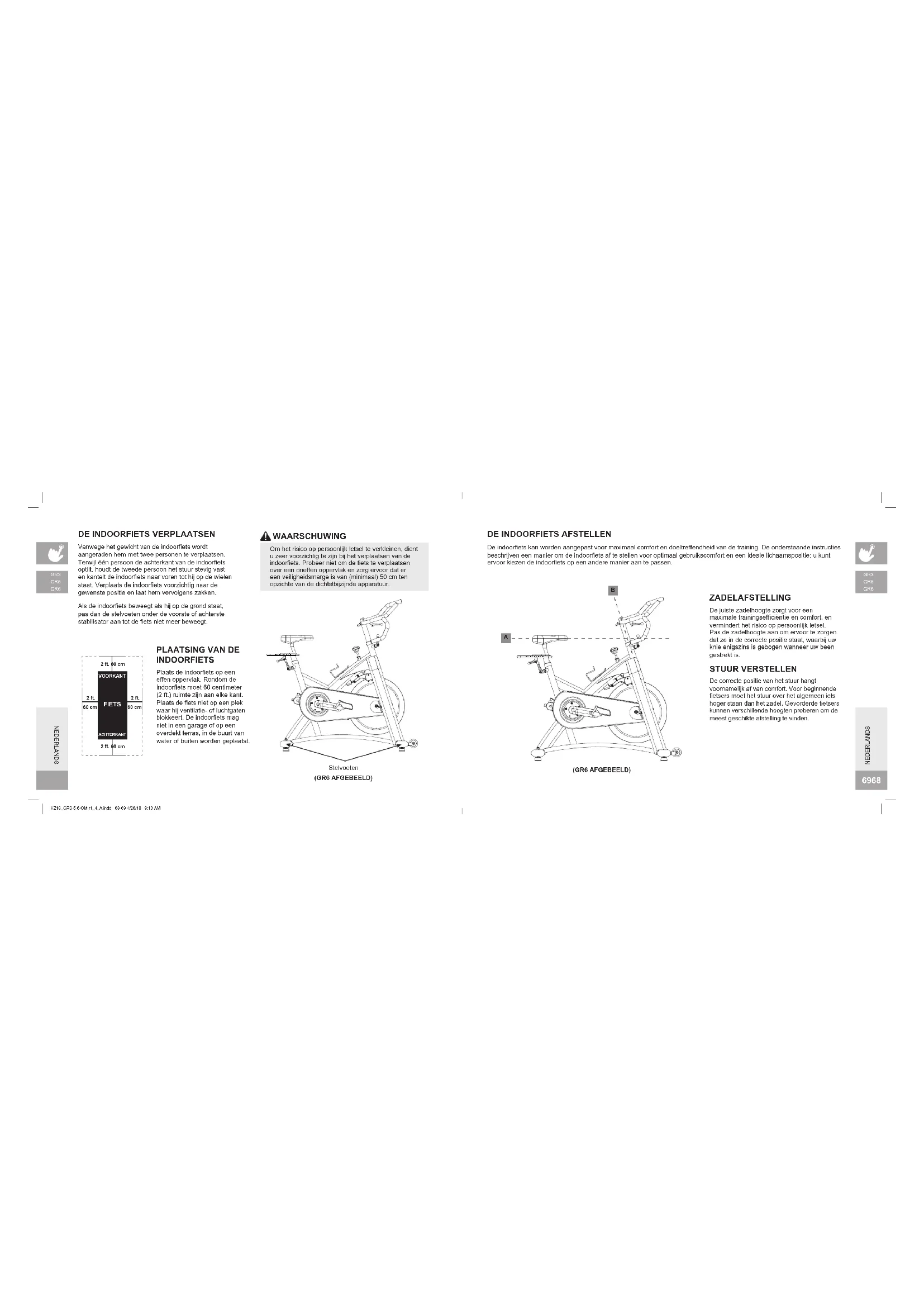

Vanwege het gewicht van de indoorfiets wordt aangeraden hem met twee personen te verplaatsen. Terwijl één persoon de achterkant van de indoorfiets optilt, houdt de tweede persoon het stuur stevig vast en kantelt de indoorfiets naar voren tot hij op de wielen staat. Verplaats de indoorfiets voorzichtig naar de gewenste positie en laat hem vervolgens zakken. Als de indoorfiets beweegt als hij op de grond staat, pas dan de stelvoeten onder de voorste of achterste stabilisator aan tot de fiets niet meer beweegt. Stelvoeten Om het risico op persoonlijk letsel te verkleinen, dient u zeer voorzichtig te zijn bij het verplaatsen van de indoorfiets. Probeer niet om de fiets te verplaatsen over een oneffen oppervlak en zorg ervoor dat er een veiligheidsmarge is van (minimaal) 50 cm ten opzichte van de dichtstbijzijnde apparatuur. WAARSCHUWING

INDOORFIETS Plaats de indoorfiets op een effen oppervlak. Rondom de indoorfiets moet 60 centimeter (2 ft.) ruimte zijn aan elke kant. Plaats de fiets niet op een plek waar hij ventilatie- of luchtgaten blokkeert. De indoorfiets mag niet in een garage of op een overdekt terras, in de buurt van water of buiten worden geplaatst. (GR6 AFGEBEELD) NEDERLANDS HZ18_GR3-5-6 OM r1_4_A.indd 68-69 4/26/18 9:13 AM7170 GR3 GR5 GR6 OM DE HOOGTE VAN HET STUUR AAN TE PASSEN: Draai de verstelhendel naar links om de stuurhoogte aan te passen. Verhoog of verlaag het stuur naar de gewenste hoogte. Draai de hendel naar rechts om de stuurpositie te vergrendelen. OM DE PEDAALRIEMEN AAN TE PASSEN: Plaats de voet op de pedalen en in de teenbeugel zodanig dat de voet is gecentreerd boven de pedaalas (midden van het pedaal). Draai één voet tot hij binnen handbereik is en trek de teenbeugelriem aan. Herhaal dit voor de andere voet. Houd uw knieën boven uw voeten terwijl u trapt. Als u uw voet uit de teenbeugel wilt verwijderen, maakt u het bandje los en trekt u uw voet eruit. Plaats het stuur niet hoger dan de stopmarkering op de pen De pedaalriemen moeten worden aangepast zodat de voet goed in het pedaal past. (GR6 AFGEBEELD) NEDERLANDS GR3 GR5 GR6 OM DE ZADELHOOGTE AAN TE PASSEN: Draai de verstelhendel naar links en zet het zadel in een comfortabele trappositie. Draai de hendel naar rechts om de positie van het zadel te vergrendelen. OM DE HORIZONTALE POSITIE VAN HET ZADEL AAN TE PASSEN: Draai de verstelhendel naar links om het zadel vooruit of achteruit te schuiven. Draai de hendel naar rechts om de positie van het zadel te vergrendelen. Test de zadelschuif op een correcte werking. Verschuif het zadel niet verder dan de stopmarkeringen op de zadelglijder Zet het zadel niet hoger dan de stopmarkering op de stang (GR6 AFGEBEELD) NEDERLANDS HZ18_GR3-5-6 OM r1_4_A.indd 70-71 4/26/18 9:13 AM7372 MONTAGE Er zijn verschillende delen van het montageproces die bijzondere aandacht vereisen. Het is heel belangrijk om de montage- instructies correct uit te voeren en na te gaan of alle onderdelen stevig vastzitten. Als u de montage-instructies niet correct volgt, kan het zijn dat niet alle onderdelen van de indoorfiets zijn aangespannen, waardoor ze los lijken te zitten en irriterende geluiden kunnen veroorzaken. Om schade aan de indoorfiets te voorkomen, dient u de montage-instructies te raadplegen en corrigerende maatregelen te nemen. Zoek voordat u verdergaat het serienummer van uw indoorfiets dat zich op de voorste stabilisator van de fiets bevindt en vul het serienummer in de hieronder voorziene ruimte in. VOER UW SERIENUMMER IN HET VAK HIERONDER IN: » Verwijs naar het SERIENUMMER en de MODELNAAM wanneer u belt voor service. » Vul zowel het SERIENUMMER als de MODELNAAM in op de garantiekaart. SERIENUMMER: MODELNAAM: HORIZON INDOORFIETS WAARSCHUWING NEDERLANDS GR3 GR5 GR6

SPANNINGSCONTROLE EN NOODREM

De gewenste moeilijkheidsgraad bij het trappen (weerstand) kan worden geregeld in kleine stappen door gebruik te maken van de spanningscontroleknop. Draai de spanningscontroleknop naar rechts om de weerstand te verhogen. Draai de spanningscontroleknop naar links om de weerstand te verlagen. BELANGRIJK:

• Om het vliegwiel te stoppen tijdens het trappen, duwt u de rode noodremhendel naar beneden.

• Het vliegwiel komt snel volledig tot stilstand.

• Zorg ervoor dat uw schoenen in de teenbeugel zijn bevestigd.

• Pas volledige weerstandsbelasting toe wanneer de fiets niet wordt gebruikt om verwondingen te voorkomen als gevolg van bewegende onderdelen van de aandrijving. De indoorfiets heeft geen apart bewegend vliegwiel. De pedalen zullen samen met het vliegwiel blijven bewegen totdat het vliegwiel tot stilstand komt. U moet de snelheid op een gecontroleerde manier verlagen. Om het vliegwiel onmiddellijk te stoppen, drukt u de rode noodremhendel omlaag. Trap altijd op een gecontroleerde manier en pas de gewenste cadans aan, afhankelijk van uw eigen vaardigheden. De rode hendel omlaag duwen = noodstop. WAARSCHUWING De indoorfiets maakt gebruik van een vast vliegwiel dat kracht opbouwt en de pedalen laat draaien, zelfs nadat de gebruiker is gestopt met trappen of als de voeten van de gebruiker wegschieten van de pedalen. PROBEER NIET OM UW VOETEN VAN DE PEDALEN TE HALEN OF VAN DE MACHINE AF TE STAPPEN TOTDAT BEIDE PEDALEN EN HET VLIEGWIEL VOLLEDIG TOT STILSTAND ZIJN GEKOMEN. Het niet naleven van deze instructies kan leiden tot controleverlies en het risico op ernstig letsel. WAARSCHUWING Spanningscontroleknop Noodrem (GR6 AFGEBEELD) NEDERLANDS HZ18_GR3-5-6 OM r1_4_A.indd 72-73 4/26/18 9:13 AM7574 GR3 GR5 GR6

MEEGELEVERDE HOOFDONDERDELEN: 1 basisframe Stabilisator voor en achter Stuurset Stuurmastset (alleen GR6) Zadelpenset Pedaalset MEEGELEVERDE

VERPAKKING: 1 onderdelendoos 1 handleiding voor de eigenaar Als u vragen hebt of als er onderdelen ontbreken, neem dan contact op met uw plaatselijke dealer. Contactgegevens staan op de achterzijde van deze handleiding of op de garantiekaart. UITPAKKEN Vanwege het gewicht van de indoorfiets raden we aan om de montage met twee personen uit te voeren. Plaats de indoorfiets op een lege plek en verwijder al het verpakkingsmateriaal; gooi het verpakkingsmateriaal pas weg als de montage is voltooid. OPMERKING: zorg er tijdens elke montagestap voor dat ALLE moeren en bouten op hun plek zitten en deels zijn vastgedraaid voordat u OM HET EVEN WELKE bout volledig aanspant. OPMERKING: de montage van het toestel kan gemakkelijker zijn indien u een klein beetje olie gebruikt. Om het even welke olie, zoals bijvoorbeeld fietsolie op lithiumbasis, is aangeraden. HULP NODIG? NEDERLANDS Zadel Spanningscontroleknop en noodrem Afstelknop Zwaar vliegwiel Transportwiel Duurzame krukas (GR6 AFGEBEELD) Zadelpen Zadelglijder MODELINFORMATIE GR6AFGEBEELD NEDERLANDS HZ18_GR3-5-6 OM r1_4_A.indd 74-75 4/26/18 9:13 AM7776 GR3

A Bevestig de VOORSTE STABILISATOR (9) aan het frame met 2 INBUSBOUTEN (7) en 2 SLUITRINGEN (8), en draai stevig vast met de INBUSSLEUTEL (6).B Bevestig de ACHTERSTE STABILISATOR (10) aan het frame met 2 INBUSBOUTEN (7) en 2 SLUITRINGEN (8), en draai stevig vast met de INBUSSLEUTEL (6).

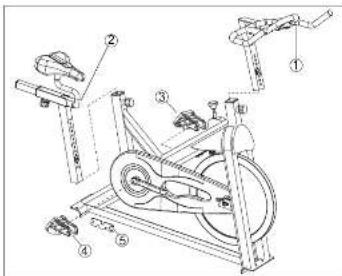

A Monteer het STUUR (1) op de frame-aansluiting en zet vast met de knop.B Monteer de ZADELPEN (2) op de frame-aansluiting en zet vast met de knop. C Schroef de LINKERPEDAAL (3), met de 'L' op de as aan de linkerkant van de fiets, vast met behulp van de COMBINATIESLEUTEL (5). Merk op dat de linkerpedaal linksdraaiend is en linksom moet worden vastgedraaid.D Schroef de RECHTERPEDAAL (4), met de 'R' op de trapas aan de linkerkant van de fiets, vast met behulp van de COMBINATIESLEUTEL (5). Merk op dat de rechterpedaal rechtsdraaiend is en rechtsom moet worden vastgedraaid.

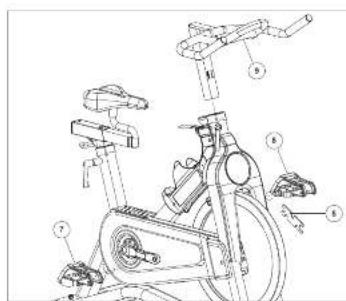

A Schroef de LINKERPEDAAL (8), met de 'L' op de as aan de linkerkant van de fiets, vast met behulp van de afstelbare SLEUTEL (5). Merk op dat de linkerpedaal linksdraaiend is en linksom moet worden vastgedraaid. B Schroef de RECHTERPEDAAL (7), met de 'R' op de trapas aan de linkerkant van de fiets, vast met behulp van de afstelbare SLEUTEL (5). Merk op dat de rechterpedaal rechtsdraaiend is en rechtsom moet worden vastgedraaid. C Monteer het STUUR (9) op de aansluiting in het frame en zet vast met de snelspanner.

A Bevestig de ACHTERSTE STABILISATOR (1) aan het frame met behulp van 2 MOEREN (3), 2 SLUITRINGEN (4) en 2 BOUTEN (2), en draai stevig vast met behulp van de verstelbare MOERSLEUTEL (5). B Bevestig de VOORSTE STABILISATOR (6) aan het frame met behulp van 2 MOEREN (3), 2 SLUITRINGEN (4) en 2 BOUTEN (2), en draai stevig vast met behulp van de verstelbare MOERSLEUTEL (5).

A Schroef de LINKERPEDAAL (10), met de 'L' op de as aan de linkerkant van de fiets, vast met behulp van de SLEUTEL (6). Merk op dat de linkerpedaal linksdraaiend is en linksom moet worden vastgedraaid. B Schroef de RECHTERPEDAAL (9), met de 'R' op de trapas aan de linkerkant van de fiets, vast met behulp van de SLEUTEL (6). Merk op dat de rechterpedaal rechtsdraaiend is en rechtsom moet worden vastgedraaid. C Monteer de STUURMAST (7) op de frame-aansluiting en zet vast met de snelspanner. D Monteer de ZADELPEN (8) op de frame-aansluiting en zet vast met de snelspanner.

A Bevestig de VOORSTE STABILISATOR (4) en ACHTERSTE STABILISATOR (5) op het frame met behulp van 4 BOUTEN (1), 4 SLUITRINGEN (3) en 4 MOEREN (2), en zet stevig vast met behulp van de MOERSLEUTEL (6).

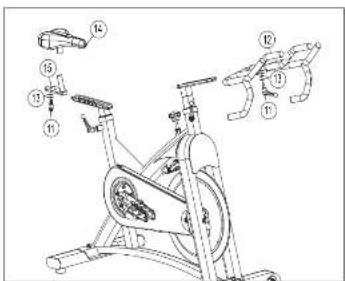

A Monteer het STUUR (12) in de stuurmastaansluiting met behulp van 2 SLUITRINGEN (13) en zet vast met de SNELSPANNER (11).B Monteer het ZADEL (14) in de aansluiting van de ZADELSCHIUF (15) en zet vast met de sleutel. C Bevestig de ZADELSCHUIF (15) aan de ZADELPEN (8) met behulp van 2 SLUITRINGEN (13) en zet vast met de SNELSPANNER (11).

• De indoorfiets staat op een effen oppervlak.

• Draai alle gemonteerde bouten los, smeer de schroefdraad en draai ze opnieuw vast. Om ervoor te zorgen dat de dienst voor technische ondersteuning onderhoud kan uitvoeren aan uw indoorfiets, kunnen ze gedetailleerde vragen stellen over de symptomen die zich voordoen. Enkele vragen die ze zouden kunnen stellen, zijn:

• Hoe lang duurt dit probleem reeds?

• Gebeurt dit elke keer dat u het toestel gebruikt? Bij elke gebruiker?

• Als u een geluid hoort, komt dit dan van de voor- of de achterkant? Wat soort geluid is het (bonkend, knarsend, piepend, krassend, enz.)?

• Is het toestel gesmeerd en onderhouden volgens het onderhoudsschema? Door deze en andere vragen te beantwoorden, kunnen de technici de juiste vervangende onderdelen naar u sturen en de nodige service bieden, zodat zowel u als uw indoorfiets weer aan het werk kunnen! Als dit het probleem niet verhelpt, kunt u CONTACT OPNEMEN MET DE DIENST VOOR TECHNISCHE ONDERSTEUNING VIA HET NUMMER OP DE INFOKAART. Wanneer u ons belt, wordt u mogelijk de volgende informatie gevraagd. Houd deze gegevens bij de hand:

• Aankoopbewijs (kassabon of een creditcardafschrift) U vindt op onze website meer suggesties voor probleemoplossing in het klantenservicegedeelte. Neem contact op met de klantendienst via de contactgegevens op de INFOKAART. NEDERLANDS VEELGESTELDE PRODUCTVRAGEN ZIJN DE GELUIDEN DIE MIJN indoorfiets MAAKT NORMAAL? Onze indoorfietsen zijn één van de stilste trainers op de markt, omdat ze gebruikmaken van riemaandrijvingen en vrijdragende remweerstand. We gebruiken de meest hoogwaardige lagers en kettingen/riemen om geluiden te minimaliseren. Omdat het weerstandsysteem zelf echter zo stil is, zult u af en toe andere, licht mechanische geluiden horen. Bij onze indoorfietsen hebt u geen lawaai van ventilatoren, wrijvingsbanden of wisselstroomdynamo's die deze geluiden maskeren, wat bij oudere, luidruchtigere technologieën wel het geval is. Deze mechanische geluiden, die zich wel of niet met tussenpozen voordoen, zijn normaal en worden veroorzaakt doordat een aanzienlijke hoeveelheid energie naar een snel draaiend vliegwiel wordt overgedragen. Alle lagers, kettingen/riemen en andere ronddraaiende onderdelen veroorzaken enig geluid, dat via de behuizing en het frame wordt doorgegeven. Het is ook normaal dat deze geluiden enigszins veranderen tijdens een training en in de loop van de tijd, door de thermische expansie van de onderdelen. WAAROM MAAKT DE indoorfiets DIE IK HEB GEKOCHT MEER GELUID DAN DE FIETS IN DE WINKEL? Alle fitnessproducten lijken stiller in een grote showroom, omdat er meestal meer achtergrondlawaai is dan bij u thuis. Er is ook minder geluidsweerkaatsing bij vast tapijt dan bij een houten vloer. Soms helpt een zware, rubberen mat de geluidsweerkaatsing te verminderen. Als een sporttoestel dicht tegen een muur is geplaatst, zal er meer geluid worden weerkaatst. HOE LANG GAAT DE RIEM MEE? De computermodellen die we hebben uitgevoerd, gaven aan dat ze praktisch duizenden uren zonder onderhoud moeten meegaan. U zou de riem niet hoeven te vervangen zolang u de indoorfiets hebt. KAN IK DE indoorfiets EENVOUDIG VERPLAATSEN NADAT HIJ IN ELKAAR IS GEZET? Uw indoorfiets beschikt over een paar transportwieltjes die in de stabilisatorstang aan de voorkant zijn ingebouwd. Raadpleeg het gedeelte De indoorfiets verplaatsen als u uw indoorfiets wilt verplaatsen. Het is belangrijk dat u uw indoorfiets in een comfortabele en uitnodigende kamer plaatst. Uw indoorfiets is ontworpen om zo min mogelijk vloeroppervlak in te nemen. Veel mensen plaatsen hun indoorfiets voor de tv of een venster met een uitzicht. Vermijd indien mogelijk om uw indoorfiets in een onafgewerkte kelder te plaatsen. Om trainingen tot een prettige dagelijkse activiteit te maken, moet de indoorfiets in een comfortabele omgeving staan. NEDERLANDS HZ18_GR3-5-6 OM r1_4_A.indd 84-85 4/26/18 9:13 AM8786

NEDERLANDS ONDERHOUD De veiligheid van het ontwerp van de indoorfiets kan alleen worden gegarandeerd als de apparatuur regelmatig op schade en slijtage wordt onderzocht. Niet-werkende onderdelen moeten worden vervangen of de apparatuur dient buiten gebruik te worden gesteld totdat ze zijn gerepareerd. DAGELIJKS

• Neem de indoorfiets af na elk gebruik om zweet en vocht te verwijderen. Gebruik zeep en water of een verdund, niet-schurend schoonmaakmiddel. Spoel de resten van het schoonmaakmiddel af en droog af.

• Controleer vóór elke sessie op losse onderdelen, zoals de pedalen of krukken, voordat u het apparaat weer gebruikt. Draai losse delen vast. WEKELIJKS

• Controleer of het vliegwiel correct is uitgelijnd. Haal vliegwielmoeren aan indien nodig.

• Verwijder de kettingbescherming en controleer op losse ketting. Pas de ketting aan en smeer ze indien nodig.

• Controleer of de krukasarmen zijn bevestigd aan de onderste beugel.

• Controleer alle onderdelen, moeren, bouten of schroeven en kijk of ze moeten worden aangepast, vervangen of onderhouden. MAANDELIJKS

• Controleer het frame en de hoofdconstructie op roest of corrosie. Kantel de fiets of plaats hem omgekeerd om plekken te vinden waar zich roest en corrosie kan ontwikkelen. Gebruik een kleine staalborstel om roestplekken op moeilijk te bereiken plekken te verwijderen, zoals stelvoeten, hendels van snelspanners en andere boutverbindingen.

• Controleer alle slijtagegevoelige onderdelen en kijk of ze moeten worden aangepast en of er mogelijk onderdelen moeten worden vervangen. Besteed bijzondere aandacht aan het volgende: A) Controleer het remblok op slijtage. Overtollige slijtage of uitdroging geeft aan dat vervanging nodig is. B) Controleer het zitkussen op slijtage. Scheuren of overmatige beweging geven aan dat vervanging nodig is. C) Controleer de pedalen op speling. Te veel beweging van de pedalen geeft aan dat vervanging nodig is.

• Controleer de ketting op spanning door de krukas te draaien om het vliegwiel naar voren te draaien. Voer deze beweging uit met een omwenteling van een kwart om te beoordelen of er speling zit tussen de krukas en het vliegwiel.

• Droogte of langdurig gebruik kunnen ertoe leiden dat de aanpassingen van de hoogte en reikwijdte van de zitting en het stuur te strak worden. Als dat het geval is, moet de verschuifbare constructie van het frame worden verwijderd en brengt u voor montage licht vet aan op het schuifoppervlak. Breng een beetje vet aan op de klemmen om ervoor te zorgen dat ze niet vastroesten. Verwijder overtollig vet vóór de montage.

• Smeer de zadelpen, het remblok en de stuuraanpassing regelmatig in met smeermiddel uit uw onderdelenpakket. NEDERLANDS HZ18_GR3-5-6 OM r1_4_A.indd 86-87 4/26/18 9:13 AM8988
