GEBRUIKSAANWIJZING WM14VPH4GB SIEMENS

1.1 Belangrijke informatie

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021). Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden ver- vangen met inbegrip van waarschuwingen en gevaren. Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprake- lijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan. Waarschuwingsniveau Betekenis GEVAAR Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel. WAARSCHUWING Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden. VOORZICHTIG Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden. LET OP! Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden. Tabel1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar. De volgende gevarensymbolen worden in dit document gebruikt: Gevarensymbool Betekenis Algemene waarschuwing Gevaar voor elektrische spanning Ontploffingsgevaar Snijgevaar Over dit document 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.87van505Gevarensymbool Betekenis Beknellingsgevaar Gevaar voor hete oppervlakken Gevaar voor sterke magnetische velden Gevaar voor niet-ioniserende straling Tabel2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur. GEVAAR Soort gevaar en bron van het gevaar! Mogelijke gevolgen van het negeren van het gevaar / de waarschuwing.

Maatregelen en verboden om het gevaar te voorkomen. In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het ge- vaar te vermijden wordt vermeld. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt: Alg. symbool Betekenis Identificatie van een speciale tip (tekst en/ of afbeelding) Identificatie van een eenvoudige tip (tekst) Identificatie van een link naar een video- instructie Identificatie van vereiste gereedschappen Identificatie van vereiste voorwaarden Identificatie van een voorwaarde (als ..., dan ...) Identificatie van een resultaat Start Identificatie van een toets of knop [00123456] Identificatie van een materiaalnummer Status Identificatie van weergegeven tekst / ven- ster (in het display van het apparaat) Tabel3: Algemene symbolen Over dit document 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.88van505Gereedschappen en hulpmiddelen Benaming Details Afbeeldingen Hulpgereedschap [15000155] Gereedschap voor loshalen uit kunststof onderdelen Torx T20 schroe- vendraaier met boorgat [00340764] 100mm, voor schroeven met borgpen Momentsleutel [15000441] Momentsleutel 20 - 100Nm Sleufschroeven- draaier [00340854] Blad 3,5mm x 0,6mm x 100mm, Beschermende isolatie 1000V AC Sleufschroeven- draaier [00340855] Blad 5,5mm x 1,0mm x 125mm, Beschermende isolatie 1000V AC Naaldtang, gebo- gen [00341269] Lengte 200mm Zijsnijtang [00342182] Lengte: 200mm Benaming Details Afbeeldingen Ring-steeksleutel [00340811] Maat 10ºmm, M6 Combination wrench [00340814] Maat 13ºmm, M8 Ring-steeksleutel [00340817] Maat 17mm, M10 Ring-steeksleutel [15000459] Maat 16ºmm, M10 Gereedschappen en hulpmiddelen 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.89van505Reparatie

3.1 Werkblad vervangen

Speciale hulpmiddelen: Torxbit TX20 met gat, lang 6,3ºmm (1/4") 152ºmm, voor schroe- ven met borgpen [00341272] Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald.

3.1.1 Werkblad verwijderen

1. Verwijder schroeven (1).

2. Duw het werkblad naar de achterkant van het apparaat (2).

3. Beweeg het werkblad omhoog (3) om het te verwijderen.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.90van5053.2 Bedieningspaneel vervangen VOORZICHTIG Scherpe randen aan de behuizing! Snijletsel

Draag veiligheidshandschoenen. WAARSCHUWING Wegglijden van schuin staande apparaten! Botbreuken / beknellingsletsel

Beveilig apparaten tegen wegglijden. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen.

Beveilig component tegen vallen. LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bij- voorbeeld aan de vloer.

Beveilig component tegen vallen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Werkblad is verwijderd.→90 Wasmiddellade is verwijderd.→92

3.2.1 Bedieningspaneel verwijderen

1. 1. Verwijder schroeven (1).

3. Verwijder het bedieningspaneel.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.91van5053.3 Wasmiddellade vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald.

3.3.1 Wasmiddellade verwijderen

1. Trek de wasmiddellade open.

2. 1. Druk het inzetstuk (1) omlaag.

2. Verwijder de wasmiddellade (2).

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.92van5053.4 Handgreep wasmiddellade vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Wasmiddellade is verwijderd.→92

3.4.1 Handgreep wasmiddellade verwijderen

1. Maak vergrendelelementen los.

2. Verwijder de handgreep van de wasmiddellade.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.93van5053.5 Deur vervangen VOORZICHTIG Maak het scharniergedeelte open! Beknelling/afklemming van vingers

Steek uw vingers niet in het scharniergedeelte.

Draag veiligheidshandschoenen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Deur wordt geopend.

3.5.1 Deur verwijderen

LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

Beveilig component tegen vallen. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen.

Beveilig component tegen vallen. Verwijder schroeven (1).

2. Verwijder deur naar boven toe.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.94van5053.6 Deurcomponenten vervangen VOORZICHTIG Maak het scharniergedeelte open! Beknelling/afklemming van vingers

Steek uw vingers niet in het scharniergedeelte.

Draag veiligheidshandschoenen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Deur is verwijderd.→94

3.6.1 Deurcomponenten verwijderen

Demonteer de deur van buiten naar binnen.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.95van5053.7 Deurafdichting vervangen VOORZICHTIG Scherpe randen aan de behuizing! Snijletsel

Draag veiligheidshandschoenen. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen.

Beveilig component tegen vallen. LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bij- voorbeeld aan de vloer.

Beveilig component tegen vallen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Wasmiddellade is verwijderd.→92 Deur is verwijderd.→94 Pompdeksel is verwijderd.→103

3.7.1 Deurafdichting verwijderen

WAARSCHUWING Wegglijden van schuin staande apparaten! Botbreuken / beknellingsletsel

Beveilig apparaten tegen wegglijden. Til het apparaat aan de voorkant op.

2. Draai de schroeven onderaan het frontpaneel (1) los.

3. Laat het apparaat weer zakken.

Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.96van5054. Verwijder de schroeven in het pompgedeelte (2). 5. 1. Draai de schroeven aan de achterkant van het apparaat (1) los.

2. Verwijder het werkblad (2, 3).

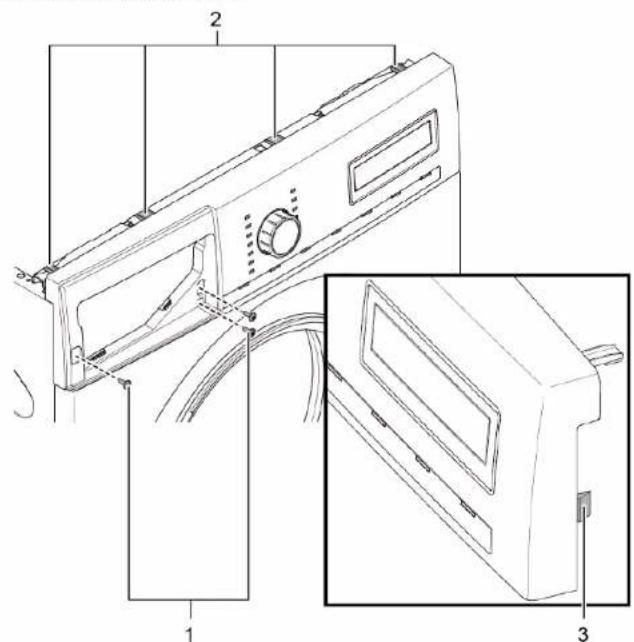

Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.97van5056. 1. Verwijder schroeven (1).

2. Maak vergrendelelementen van het bedieningspaneel (2, 3) los.

3. Draai de schroeven in de behuizing van de wasmiddellade los.

7. Verwijder het bedieningspaneel.

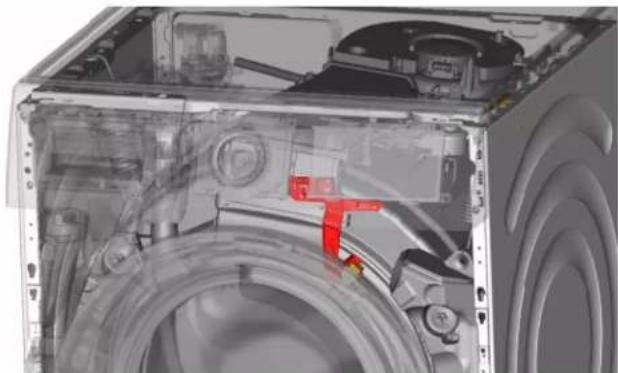

8. Verwijder de houder van de trommelverlichting bovenaan.

LET OP! Gevaar voor beschadigd oppervlak! Het apparaatoppervlak kan krassen oplopen als verkeerde gereed- schappen worden gebruikt.

Gebruik uitsluitend kunststof gereedschappen om de spanring te vervangen. Haal de spanring met een kunststof gereedschap van de afdichting af.

10. Haal de deurafdichting los van het frontpaneel.

11. Haal de kabelstekker los van het deurslot.

Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.98van50512. Draai de schroeven bovenaan het frontpaneel (3) los.

13. Verwijder het frontpaneel.

14. Maak alle slangverbindingen los.

15. Verwijder de deurafdichting.

3.7.2 Deurafdichting monteren

WAARSCHUWING Gevaar voor vallende onderdelen als gevolg van onjuiste installatie! Persoonlijk letsel of materiële schade aan het apparaat.

Haal de spanring van de rubber manchet aan met 3,4Nm.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.99van5053.8 Deurslot vervangen Als fabrikant zijn wij conform Verordening (EU) 2019/2023 verplicht om consumenten een reservedeurbeveiliging inclusief reparatie-instructies te verstrekken. Wij willen u er echter op wijzen dat na vervanging van een deurbeveiliging een elektrotechnische vei- ligheidstest door een gekwalificeerde elektricien vereist is voordat het apparaat in ge- bruik mag worden genomen. Deze persoon moet aantoonbaar gekwalificeerd zijn op grond van de landspecifieke wetten, regelgeving en normen. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.

Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. VOORZICHTIG Scherpe randen aan de behuizing! Snijletsel

Draag veiligheidshandschoenen. WAARSCHUWING Wegglijden van schuin staande apparaten! Botbreuken / beknellingsletsel

Beveilig apparaten tegen wegglijden. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen.

Beveilig component tegen vallen. LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bij- voorbeeld aan de vloer.

Beveilig component tegen vallen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk. Werkblad is verwijderd.→90 Bedieningspaneel is verwijderd. Deur is verwijderd.→94 Spanring is verwijderd. Frontpaneel is verwijderd. Deurafdichting is verwijderd.

3.8.1 Deurslot verwijderen

1. Haal de stekker van het deurslot los.

2. Maak het deurslot los.

3. Verwijder het deurslot.

Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.100van5053.8.2 Deurslot monteren Het deurslot moet in de juiste positie worden bevestigd om te waarbor- gen dat de deuropeningsfunctie in geval van nood werkt.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.101van5053.9 Trommelverlichting vervangen VOORZICHTIG Scherpe randen aan de behuizing! Snijletsel

Draag veiligheidshandschoenen. WAARSCHUWING Wegglijden van schuin staande apparaten! Botbreuken / beknellingsletsel

Beveilig apparaten tegen wegglijden. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen.

Beveilig component tegen vallen. LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bij- voorbeeld aan de vloer.

Beveilig component tegen vallen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk. Werkblad is verwijderd.→90 Wasmiddellade is verwijderd.→92 Bedieningspaneel is verwijderd.

3.9.1 Trommelverlichting verwijderen

1. Trek de houder van de trommelverlichting uit het apparaat.

2. Haal de elektrische verbindingen los.

3. Haal de trommelverlichting uit de houder.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.102van5053.10 Pompdeksel vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald.

3.10.1 Pompdeksel verwijderen

1. Open het pompdeksel.

2. Verwijder het pompdeksel.

Monteer in omgekeerde volgorde. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.103van5053.11 Frontpaneel vervangen VOORZICHTIG Scherpe randen aan de behuizing! Snijletsel

Draag veiligheidshandschoenen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Wasmiddellade is verwijderd.→92 Deur is verwijderd.→94 Deurafdichting is verwijderd. Pompdeksel is verwijderd.→103

3.11.1 Frontpaneel verwijderen

WAARSCHUWING Wegglijden van schuin staande apparaten! Botbreuken / beknellingsletsel

Beveilig apparaten tegen wegglijden. Til het apparaat aan de voorkant op.

2. Verwijder de schroeven onderaan (1).

3. Laat het apparaat weer zakken.

Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.104van5054. 1. Verwijder schroeven (1).

2. Duw het werkblad naar de achterkant van het apparaat (2).

3. Beweeg het werkblad omhoog (3) om het te verwijderen.

5. 1. Verwijder schroeven (1).

2. Maak vergrendelelementen (2, 3) los.

6. Verwijder het bedieningspaneel.

VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen.

Beveilig component tegen vallen. Reparatie 2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz.105van505LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

Beveilig component tegen vallen. Verwijder de schroeven aan de voorkant van beneden naar boven (2, 3).

8. Verwijder het frontpaneel.

3.5.2 Installing door
