Ürün Tipi	Çamaşır Makinesi
Marka	Siemens
Model	WM14VPH4GB
Boyutlar (Y x G x D)	85 x 60 x 65 cm
Net Ağırlık	75 kg
Yıkama Kapasitesi	9 kg
Maksimum Sıkma Hızı	1400 dev/dk
Elektrik Beslemesi	220-240 V, 50 Hz, 10 A
Enerji Sınıfı	A+++
Ana Fonksiyonlar	Programlar: Pamuklu, Sentetik, Hassas, Hızlı 15', Yünlü, Durulama, Sıkma, Boşaltma; Seçenekler: Ön yıkama, Ekstra durulama, Tamburda bekletme, Gecikmeli başlatma
Bakım ve Temizlik	Pompa filtresinin düzenli temizliği, deterjan çekmecesinin temizliği, uzun süreli kullanım sonrası pompanın boşaltılması
Güvenlik	Sızıntı önleme sistemi, çocuk kilidi, taşma koruması
Yedek Parçalar ve Onarılabilirlik	Üst kapak, kontrol paneli, deterjan çekmecesi, tutamak, kapı, kapı bileşenleri, kapı contası, kapı kilidi, tambur lambası, pompa kapağı, ön panel
Genel Bilgiler	Onarım kılavuzu mevcuttur, uygun aletlerle tüketici tarafından onarım mümkündür

Sık sorulan sorular - WM14VPH4GB SIEMENS

Arıza durumunda kapı nasıl açılır?

Cihazı fişten çekin, birkaç dakika bekleyin. Gerekirse acil boşaltma hortumunu kullanın. Kesin prosedür için kılavuza bakın.

Pompa filtresi ne sıklıkla temizlenmeli?

Filtreyi 2-3 ayda bir veya hata mesajı durumunda temizleyin. Her zaman önce suyu boşaltın.

Çamaşır makinesi hata kodu gösteriyorsa ne yapmalı?

Kodu not alın, cihazı fişten çekip tekrar takın. Kod devam ederse kılavuza bakın veya müşteri hizmetleriyle iletişime geçin.

Kapı contası nasıl değiştirilir?

Ön paneli çıkarın, sıkma kelepçesini gevşetin, eski contayı çıkarın ve ters sırayla yenisini takın. Kelepçeyi 3,4 Nm torkla sıkın.

Çamaşır makinesini her zaman fişte bırakabilir miyim?

Evet, ancak fırtına sırasında veya uzun süreliğine ayrılırken ani voltaj yükselmelerini önlemek için fişini çekin.

Deterjan çekmecesi nasıl temizlenir?

Mandala basarak çekmeceyi çıkarın, ılık su ve yumuşak bir fırça ile yıkayın, ardından yerine takın.

Panelde yanıp sönen bir ışık ne anlama gelir?

Genellikle bir anormalliği belirtir: kapı tam kapanmamış, su girişi yok veya tahliye tıkalı. Önce basit noktaları kontrol edin.

Çamaşır makinesini kendim onarmak mümkün mü?

Evet, conta, tutamak veya kontrol paneli gibi bazı parçalar için. Kılavuzdaki talimatları izleyin ve güvenlik kurallarına uyun.

Tambur lambası nasıl değiştirilir?

Cihazı fişten çekin, üst kapağı ve kontrol panelini çıkarın, lamba yuvasını çıkarın, kabloları ayırın ve lambayı değiştirin. Ters sırayla monte edin.

Cihazın seri numarası nerede bulunur?

Arka tarafta veya kapının yanında, genellikle sağ altta bulunan bir etiket üzerindedir.

KULLANIM KILAVUZU WM14VPH4GB SIEMENS

Onarim ipuçları -Çamaşır makinesi

1 Bu dokumen hakkinda 486

1.1 Onemli bilgi 486

1.1.1 Amaci 486
1.2 Sembollerinin aciiklamasi 486
1.2.1 Tehlike kademeleri 486
1.2.2 Tehlike sembolleri 486
1.2.3 Ikaz bilgilerinin yapisi 487
1.2.4 Genel semboller 487

Ekipman ve yardim 488

Onarim 489

3.1 Ust tablanin degistirilmesi 489

3.1.1 Üst tablanin dokulmesi 489
3.1.2 Ost tablanin monte edilmesi 489

3.2Gosterge panelin degistirlimesi 490

3.2.1 Gosterge panelinin sokulmesi 490
3.2.2 Gosterge panelin takilmasi 490

3.3 Deterjan bolmesinin degistirilmesi 491

3.3.1 Deterjan bolmesinin sokulmesi 491
3.3.2 Deterjan bolmesinin takilmasi 491

3.4 Deterjan bolmesi tutamaiginin degistirmesi 492

3.4.1 Deterjan bolmesi tutamaginin sokulmesi 492
3.4.2 Deterjan bolmesi tutamaginin takilmasi 492

3.5 Kapinin degistirlmesi 493

3.5.1 Kapinin sokulmesi 493
3.5.2 Kapinin takilmasi 493

3.6 Kapi bileşenlerinin degistirilmesi 494

3.6.1 Kapi bilegenlerinin sokulmesi 494
3.6.2 Kapi bilgesenlerinin takilmasi 494

3.7 Kapi contasinin degistirilmesi 495

3.7.1 Kapi contasinin sokiulmesi 495
3.7.2 Kapi contasinin takilmasi 498

3.8 Kapi kilidinin degistirilmesi 499

3.8.1 Kapikilidinin sokulmesi 499
3.8.2 Kapi kilidinin monte edilmesi 500

3.9 Tambur lambasinin degistirilmesi 501

3.9.1 Tambur lambasinin sikulmesi 501
3.9.2 Tambur lambasinin takilmasi 501

3.10Pompa kapaigin din degistirlmesi 502

3.10.1 Pompa kapaginin dokulmesi 502
3.10.2Pompa kapaginin takilmasi 502

3.11 On panelin degisimi 503

3.11.1 On panelin sokulmesi 503
3.11.2 On sacin takilmasi 505

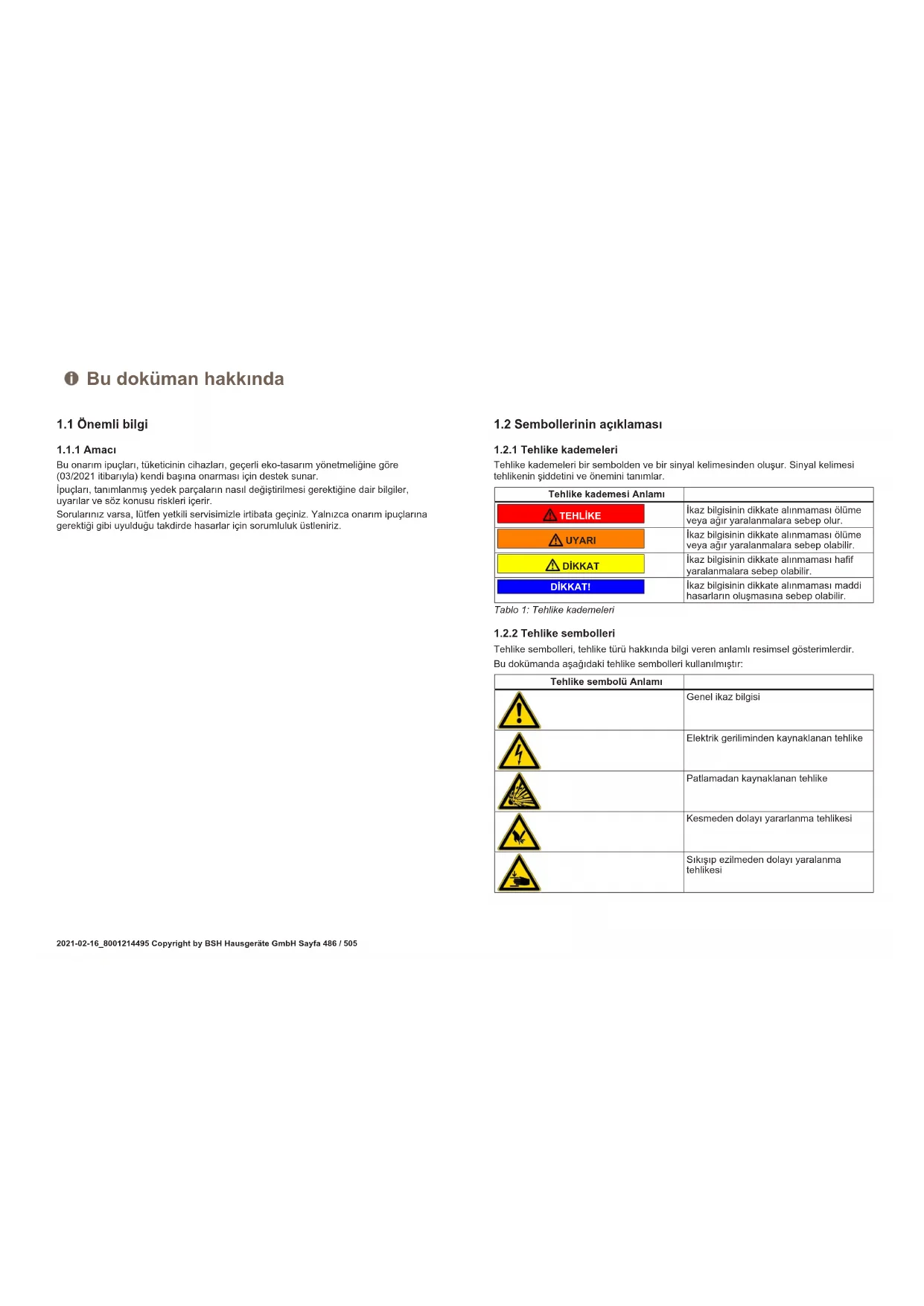

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sik,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyarinda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Ekipman veyardim

Tanimlama Detaylar	Görtüntüler
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi yüzün alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar�件in
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,;açili,aşüzli [00341269]	Uzunluk 200 mm
Yan keski [00342182]	Uzunluk: 200 mm

Tanimlama Detaylar Gırkıler
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

3.1 Üst tablanin degişificantimesi

Özel yardımcı ekipman:

Torx Bit TX20 delikli, uzun 6.3^ (1/4") 152°mm, emniyet pimli vidalar icin [00341272]

Ön kopul:

Cihazin fiqi kekilir.
Cihaz, su beslemsinden ayrlir.

3.1.1 Üst tablanin sökülmesi

1. Vidalari sokun (1).
2. Ust tablayi cihazin arkasina dokru itin (2).
3. Üst tablayi sökmek icin yukariya dogru hareket ettinir (3).

3.1.2 Üst tablanın monte edilmesi

Ters sira ile monte edin.

Onarim

3.2 Gösterge panelin degistirilmesi

!	DIKKAT Keskin®, Gövde®, konar!, Kesik®, yaralanmaları • Koruyucu, eldiven kullanilmaldir.
!	UYARI Eğilmiş cihazların kayması! Kemik®, kırkımları / carpma sonuçı yaralanmaları • Cihazlari kaymaya,— emniyetete alin.
!	DIKKAT Vidaların®,®, veşelime"—nedeniyle"—parçaların"—tehlikesel! Düsen parçaları nedeniyle"—yaralanmá. • Bileşenler)—düzmeye,— emniyetete alin.
!	DIKKATI Vidaların®, veşelime"—nedeniyle"—parçaların"—tehlikesel! Cihazın"——to—"parçaları"—veyap—"musterinin"—evinde"—öm."—zemin"—hasarlı. • Bileşenler"—düzmeye"—kar"—emniyetete alin.

On kopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Calisma plakasi sokulmus. 489
Deterjan bolmesi sakuldu. 491

3.2.1 Gösterge panelin sökülmesi

1. 1. Vidalari sokun (1).

2. Tirnaklar (2, 3) serbest birakin.

1. Kontrol unitesinin fiq kontagini serbest birakin
2. Gösterge panelini dokun.

3.2.2 Gösterge panelin takilmasi

Ters sira ile monte edin.

Onarim

3.3 Deterjan bolmesinin degistirilmesis

Onkopul:

Cihazin fisi qekilir.
Cihaz, su beslemesinden ayrilm.

3.3.1 Deterjan bolmesinin sokulmesi

1. Deterjan bolmesini disari cekin.
   2.1. Ek parcanin uzerine bastirin (1).

2. Deterjan bolmesini sokun (2).

3.3.2 Deterjan bolmesinin takilmasi

Tersiraile montedein.

Onarim

3.4 Deterjan bolmesi tutama'in degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi dokuldu. 491

3.4.1 Deterjan bolmesi tutamaginin sukulmesi

1. Timaklari serbest birakin.

1. Deterjan bolmesi tutamağinı dokun.

3.4.2 Deterjan bolmesi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

3.5 Kapinin degistirilmesi

A DIKKAT

Açik mentese bolgesil

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden aynilr.
Kapi aqik.

3.5.1 Kapinin dokulmesi

1.

DIKKATI

Vidalarin gesetilmesi nedeniyle parcalarin duyme tehlikesi! Cihazin diger parcalarnda veya musterinin evinde (om. zemin) hasdar.
Bilesenleri dusmeye karı emniyete aln.

DAIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du sm tehlikesil

Dusen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete aln.

Vidalari sokun (1).

1. Kapiyi yukariya dokru sokun.

Ters sira ile monte edin.

Onarim

3.6 Kapi bilgesenlerinin degistirilmesi

DIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrilir.
Kapi kaldirldi. 493

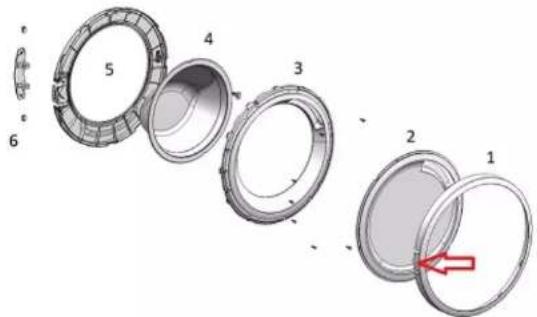

3.6.1 Kapi bilegenlerinin sakulmesi

Kapiyi di tana ige sokun.

3.6.2 Kapi bileşenlerinin takilmasi

Ters sira ile monte edin.

Onarim

3.7 Kapi contasinin degistirilmesi

DIKKAT

Keskin govde kenarlanl

Kesik yaralanmaları

Koruyucu eldiven kullanimaldir.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete aln.

DlKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri yüzmeye karsi emniyete alin.

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.
Deterjan bolmesi sokiuldu 491
Kapikaldinldt.→493
Pompa kapagi sokiuldu. 502

3.7.1 Kapi contasin sukulmesi

1.

UYARI

Egilmi cihazlarin kaymasi!
Kemik kirlimalari / carpma sonucu yaralanmalar
Cihazlari kaymaya karsi emniyete alin.

Cihazi onden kaldirin.

1. On panelin allundaki vidalari gevsetin (1).

3.Cihazi indirin.

Onarim

1. Pompa bolgesindeki vidalari dokun (2). 5.1. Cihazin arkasindaki vidalari gezetin (1).

1. Ust tablayikarin (2, 3).

1. Gösterge panelini sökun.

2. Ost tarafakti tambur lambasi tutucusunu dokun.

DIKKATI

Yüzeyln hasar görme tehlikesl!

anlis aleterin kullanilmasi sonucu cihazin yuzeyi czilebilir.

Gergi halkasini degistirmek icin sadece plastik aletler kullanin.

Gergi halkasini plastik bir alette contadan sokun.

1. Kapi contasini on panelden sikartlin.

2. Kablo konnektorunu kapi kilidinden sikartin.

Onarim

1. On panelin ustundevidalarigevsetin (3).

1. On paneli dokunuz.

2. Tum hortum baglantlarini ayirin.

1. Kapi contasimi sokun.

3.7.2 Kapi contasinin takilmasi

UYARI

Yanl montaj nedeniyle parcalarin duismesi tehlikesi!

aralanma veya cihaz hasari.

Koruyucukapakcontasiningermehalkasini3,4Nmile sikin.

Ters sira ile monte edin.

Onarim

3.8 Kapi kilidinin degistirilmesi

(AB) 2019/2019 Dübenlemesi uyanica, tuketicihere onarim talimatlare ile birlke yedek bir kapi bilidin saglanmasi ureticol clearbiz yukumulugumudur. Bununla birlke, bir kapi biliki degisiemi sonrasinda chiaz calsrilmadan once kalifiyebir elektrik uzmantriarafundan mutlaka bir elektroteknig givenlik testinin gerektelerlimes gerektigiinevurgulamak icster. Bu kisin ukenye ozgu yasal, duzelenemer ve standartlar kapasamindaki hukumlerin gerektirdigi nitelilere sahip oldugu dogrulanabill olmaidir.

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikes!!

Onarimin duzgun yapilmaması nedeniyle elektrik carpması sonucu hayati tehlile

Elektrik parallegarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteklirilmidelir.
Onarim sonrasinda VDE 0701 veva uikeye öz duenzlemeler uyanina bir guvenlik testi陉kelestrilmedir.

Keskin govde kenarli!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlmalar / carpma sonucyaralanmalar

Cihazlari kaymaya karst emniyete alin.

Dusen parcalar nedeniyle yaralanma

Bileşenleri duşmeye karsı emniyete alin.

Vidalarin gevsetilmesis nedeniyle parcalarin duşme tehlikesi! Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar

Bileşenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.

Cihaz, su beslemsinden aynir.
Cihaza serbest erisim mumkun.
Calisma plakasi dokulmis. 489
Gösterge paneli söküldu
Kapi kaldirildi.493
Geri halkasi sokiuldu
On sac sokulmus olmail.
Kapicontasi sokuldu.

3.8.1 Kapi kilidinin dokulmesi

1. Kapi kilidi fisini ayirin.
2. Kapi kilidini serbest birakin.

3. Kapi kilidini dokun.

Onarim

3.8.2 Kapi kilidinin monte edilmesi

Ters sira ile monte edin.

Koruyucu eldiven kullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlmalari / carpma sonucu yaralanmalar

Cihazlari kaymaya karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesil

usen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete alin.

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bilegenleri dusmeye karı emniyete aln.

On kopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.
Calisma plakasi sukulmug. 489
Deterjan bolmesi sokuldu. 491
Gösterge paneli söküldu.

3.9.1 Tambur lambasinin sökülmesi

1. Tambur lambasi tutucusunu cihazdan disari cekin.
2. Elektrik baglantisin sokun.
3. Tambur lambasini tambur lambasi tutucusundan sokun.

3.9.2 Tambur lambasin takilmasi

Ters sira ile monte edin.

Onarim

3.10 Pompa kapaginin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrir.

3.10.1 Pompa kapaginin sukulmesi

1. Pompa kapaçini acin.

1. Pompa kapagini dokun.

Koruyucu eldiven kullanilmaldir.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sokuldu. 491
Kapikaldinldi.→493
Kapi contasi sokuldu
Pompa kapagi sokiuldu-502

3.11.1 On panelin dokulmesi

1.

Eglms chazlarin kaymasi!

Kemik kiriilmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karsi emniyete alin.

Cihazi onden kaldirin.

1. Alt tarafakti vidalarikun (1).

3.Cihazi indirin.

Onarim

4.1. Vidalari sokun (1).

1. Ust tablay cihazin arkasina dokru itin (2).
2. Üst tablayi sökmek icin yukariya dogru hareket ettin (3).

5.1. Vidalari sokun (1).

1. Tinnaklari (2, 3) serbest birakin.

1. Gösterge panelini sökun.

7.

DIKKAT

Vidalarin gesetilmesi nedeniyle parcalarin duyme tehlikesit. Duien parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete alin.

Onarim

Vidalarin gesetilmesi nedeniyle parcalarin duşme tehlikesi! Cihazın diger parcalarinda veya musterinin evinde (om. zemin) hasarlar. Bileşenleri duşmeye karsi emniye alin.

On tarafaki vidalari, alltan ust dogru sikun (2, 3).

1. On panelisokunuz.

3.11.2 On sacin takilmasi

Ters sira ile monte edin.
