BRUGSANVISNING WM14VPH4GB SIEMENS

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i hen- hold til den gældende lovgivning om miljøvenligt design (fra 03/2021). De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici. Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

Foranstaltninger og forbud for at forhindre faren. De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spæn- dingsførende dele. Foranstaltningen til at undgå faren er nævnt. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument: Generelt symbol Betydning Angivelse af et særligt tip (tekst og/eller grafik) Angivelse af et simpelt tip (kun tekst) Angivelse af et link til en videotutorial Angivelse af nødvendige værktøjer Angivelse af krævede forudsætninger Angivelse af en betingelse (hvis..., så...) Angivelse af et resultat Start Angivelse af en tast eller knap [00123456] Angivelse af et materialenummer Status Angivelse af en vist tekst/et vist vindue (i apparatets display) Tabel3: Generelle symboler Om dette dokument 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side67af505Værktøjer og hjælpemidler Betegnelse Detaljer Billeder Hjælpeværktøj [15000155] Værktøj til at løsne plastikdele

Skruetrækker Torx T20 med borehul [00340764] 100mm for skruer med sik- ringsstift Momentnøgle [15000441] Momentnøgle 20 - 100 Nm Kærvskruetrækker [00340854] Blad 3,5mm x 0,6mm x 100mm, beskyttelsesisolering 1000V AC Kærvskruetrækker [00340855] Blad 5,5mm x 1,0mm x 125mm, beskyttelsesisolering 1000V AC Nåletænger, vinklet [00341269] Længde 200 mm Bidetænger [00342182] Længde: 200mm Betegnelse Detaljer Billeder Fastnøgle [00340811] Fastnøgle størrelse 10ºmm, M6 Combination wrench [00340814] Fastnøgle størrelse 13ºmm, M8 Fastnøgle [00340817] Fastnøgle størrelse 17mm, M10 Fastnøgle [15000459] Fastnøgle størrelse 16ºmm, M10 Værktøjer og hjælpemidler 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side68af505Reparation

3.1 Udskiftning af topplade

Nødvendig værktøj: Torx-bit TX20 med hul, lang 6,3ºmm (1/4") 152ºmm for skruer med sikringsstift [00341272] Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

3.1.1 Fjernelse af topplade

3. Bevæg toppladen opad (3) for at fjerne den.

3.1.2 Montering af topplade

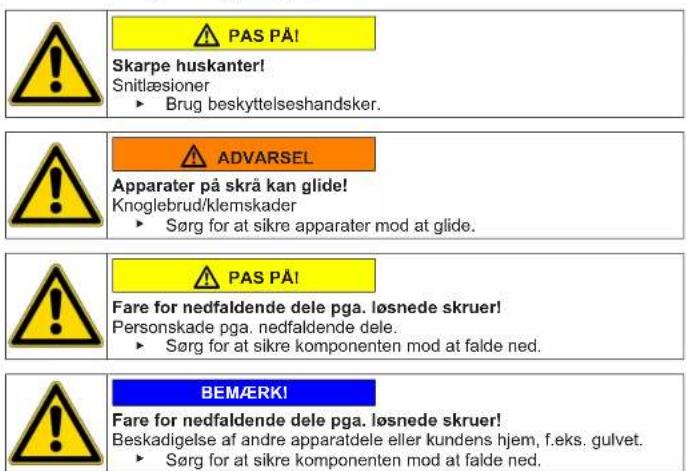

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side69af5053.2 Udskiftning af betjeningspanel PAS PÅ! Skarpe huskanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Toppladen er fjernet.→69 Sæbeskuffen er fjernet.→71

3.2.1 Fjernelse af betjeningspanel

1. 1. Fjern skruerne (1).

2. Frigør låseelementerne (2, 3).

2. Frigør styreenhedens stikkontakt.

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side70af5053.3 Udskiftning af sæbeskuffe Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

3.3.1 Fjernelse af sæbeskuffe

1. Træk sæbeskuffen ud.

2. 1. Tryk ned på indsatsen (1).

2. Fjern sæbeskuffen (2).

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side71af5053.4 Udskiftning af sæbeskuffens håndtag Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Sæbeskuffen er fjernet.→71

3.4.1 Fjernelse af sæbeskuffens håndtag

1. Frigør låseelementerne.

2. Fjern sæbeskuffens håndtag.

3.4.2 Montering af sæbeskuffens håndtag

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side72af5053.5 Udskiftning af dør PAS PÅ! Åbent hængselområde! Fingre kan blive klemt/sætte sig fast

Grib ikke ind i hængselområdet.

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Døren er åben.

3.5.1 Fjernelse af dør

2. Fjern døren opad.

3.5.2 Montering af dør

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side73af5053.6 Udskiftning af dørkomponenter PAS PÅ! Åbent hængselområde! Fingre kan blive klemt/sætte sig fast

Grib ikke ind i hængselområdet.

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Døren er fjernet.→73

3.6.1 Fjernelse af dørkomponenter

Skil døren ad udefra og ind.

3.6.2 Montering af dørkomponenter

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side74af5053.7 Udskiftning af dørpakning PAS PÅ! Skarpe huskanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Sæbeskuffen er fjernet.→71 Døren er fjernet.→73 Pumpens afdækning er fjernet.→82

3.7.1 Fjernelse af dørpakning

3. Sænk apparatet ned.

BEMÆRK! Fare for beskadiget overflade! Apparatets overflade kan blive ridset, hvis der bruges forkerte værk- tøjer.

Brug kun plastikværktøjer til at udskifte spænderingen. Fjern spænderingen fra pakningsringen med et plastikværktøj.

10. Frigør dørpakningen fra frontpanelet.

11. Frigør kabelkonnektoren fra dørlåsen.

14. Frigør alle slangeforbindelser.

15. Fjern dørpakningen.

3.7.2 Montering af dørpakning

Spænd spænderingen på dørbælgen med 3,4 Nm.

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side78af5053.8 Udskiftning af dørlås Som producent er vi forpligtet til at sikre kunderne adgang til dørlåsen som reservedel, inklusive reparationsvejledningen, i overensstemmelse med forordning (EU) 2019/2023. Vi gør imidlertid opmærksom på, at det efter udskiftning af dørlåsen er nød- vendigt med en elektroteknisk sikkerhedstest, der udføres af en kvalificeret elektriker, før apparatet tages i brug. Denne person skal være dokumenterbart kvalificeret i hen- hold til landespecifikke love, forskrifter og standarder. FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. PAS PÅ! Skarpe huskanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Toppladen er fjernet.→69 Betjeningspanelet er fjernet. Døren er fjernet.→73 Spænderingen er fjernet. Frontpanelet er fjernet. Dørpakningen er fjernet.

3.8.1 Fjernelse af dørlås

1. Træk dørlåsstikket ud.

Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side79af5053.8.2 Montering af dørlås Dørlåsen skal være i den korrekte position for at sikre apparatets nød- døråbningsfunktion.

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side80af5053.9 Udskiftning af tromlelys PAS PÅ! Skarpe huskanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Toppladen er fjernet.→69 Sæbeskuffen er fjernet.→71 Betjeningspanelet er fjernet.

3.9.1 Fjernelse af tromlelys

1. Træk tromlelysholderen ud af apparatet.

3.9.2 Montering af tromlelyse

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side81af5053.10 Udskiftning af pumpens afdækning Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

3.10.2 Montering af pumpens afdækning

Montér i omvendt rækkefølge. Reparation 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Side82af5053.11 Udskiftning af frontpanel PAS PÅ! Skarpe huskanter! Snitlæsioner

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Sæbeskuffen er fjernet.→71 Døren er fjernet.→73 Dørpakningen er fjernet. Pumpens afdækning er fjernet.→82

3. Sænk apparatet ned.

3. Bevæg toppladen opad (3) for at fjerne den.

5. 1. Fjern skruerne (1).

2. Frigør låseelementerne (2, 3).

Sikre komponenten så den ikke kan falle ned. Forutsetning: Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Arbeidsplaten er demontert.→321 Vaskemiddelskuffen er tatt ut.→323

2. Demonter håndtaket på vaskemiddelskuffen.

Sikre komponenten så den ikke kan falle ned. Fjern skruene (1).

Sikre komponenten så den ikke kan falle ned. Forutsetning: Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Vaskemiddelskuffen er tatt ut.→323 Døren er demontert.→325 Pumpedekslet er fjernet.→334

15. Demonter dørpakningen.
