Kenmerken	Details
Type scanner	Flatbed scanner
Optische resolutie	4800 x 9600 dpi
Kleurendiepte	48 bits
Scanformaten	JPEG, TIFF, PDF, BMP, PNG
Aansluitinterface	USB 2.0
Besturingssysteemcompatibiliteit	Windows, macOS
Extra functies	Scannen van films en dia's, automatische kleurcorrectie
Afmetingen	28,2 x 48,5 x 10,5 cm
Gewicht	3,5 kg
Onderhoud	Regelmatig reinigen van het glas, bijwerken van stuurprogramma\'s
Veiligheid	Gebruik op een stabiel oppervlak, vermijd vochtigheid
Garantie	1 jaar

Veelgestelde vragen - CanoScan 8600F CANON

Hoe installeer ik de Canon CanoScan 8600F op mijn computer?

Om de Canon CanoScan 8600F te installeren, plaatst u de meegeleverde installatie-cd in uw computer of downloadt u de stuurprogramma\'s van de officiële Canon-website. Volg de instructies op het scherm om de installatie te voltooien.

Waarom gaat mijn scanner niet aan?

Controleer of de voedingskabel correct is aangesloten op het stopcontact en de scanner. Zorg er ook voor dat het stopcontact werkt door het met een ander apparaat te testen.

De scanner detecteert geen papier, wat moet ik doen?

Zorg ervoor dat het papier correct in de lade is geplaatst en uitgelijnd is. Controleer ook op papierstoringen en of de invoerrollen niet vuil zijn.

Hoe los ik problemen met de beeldkwaliteit op?

Controleer of het glas van de scanner schoon is. Als de gescande afbeeldingen wazig zijn, probeer dan de scanresolutie aan te passen in de instellingen van uw scansoftware.

Mijn scanner maakt geen verbinding met de computer, wat moet ik doen?

Controleer of de USB-kabel goed is aangesloten op zowel de scanner als de computer. Probeer een andere USB-poort of een andere kabel om te zien of het probleem blijft bestaan.

Hoe maak ik een dubbelzijdige scan?

De Canon CanoScan 8600F ondersteunt geen automatische dubbelzijdige scanning. U moet elke zijde afzonderlijk scannen.

Waar kan ik de nieuwste stuurprogramma\'s voor de Canon CanoScan 8600F vinden?

U kunt de nieuwste stuurprogramma\'s vinden op de officiële Canon-website onder de sectie 'Support' of 'Downloads' door uw model te zoeken.

Waarom maakt de scanner een vreemd geluid tijdens het scannen?

Een vreemd geluid kan duiden op een mechanisch probleem. Controleer of er iets het interne mechanisme blokkeert of dat er vreemde voorwerpen in de scanner zitten.

Hoe maak ik het glas van de scanner schoon?

Gebruik een zachte, pluisvrije doek die licht vochtig is gemaakt met water of een glasreiniger. Breng het product nooit rechtstreeks op het glas aan.

De scanner reageert niet tijdens gebruik, wat moet ik doen?

Probeer uw computer en scanner opnieuw op te starten. Als het probleem aanhoudt, verwijder dan de scanner software en installeer deze opnieuw.

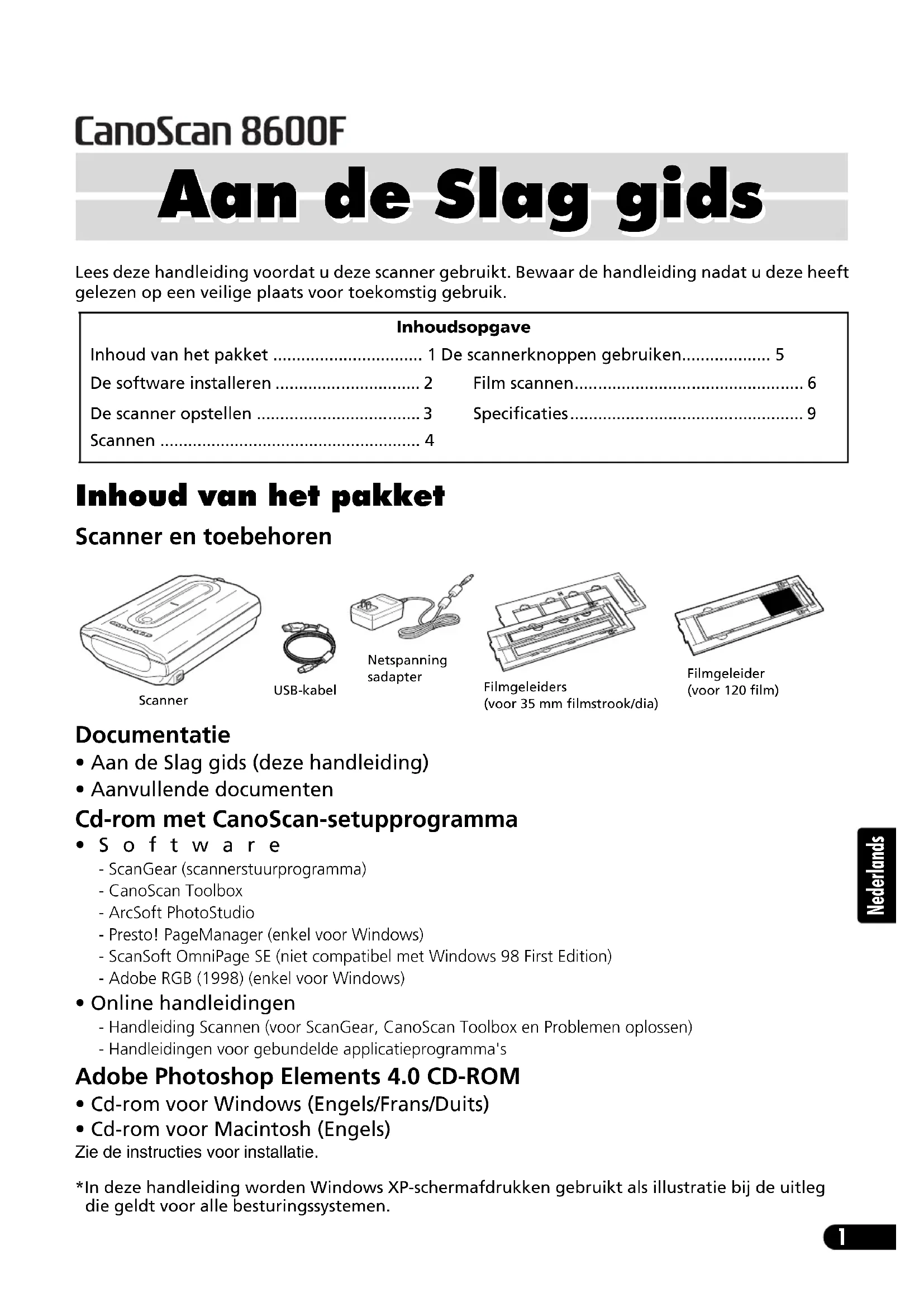

GEBRUIKSAANWIJZING CanoScan 8600F CANON

Lees deze handleiding voordat u deze scanner gebruikt. Bewaar de handleiding nadat u deze heeft gelezen op een veilige plaats voor toekomstig gebruik.

Inhoudsopgave

Inhoud van het pakket 1 De scannererknuppen gebruiken 5

De software installeren 2 Film scanners 6

De scanner opstellen 3 Specificaties 9

Scannen 4

Inhoud van het pakket

Scanner en toebehoren

Scanner

USB-kabel

NetspanningSadapter

Filmgeleiders (voor 35 mm filmstrook/dia)

Filmgeleider (voor 120 film)

Documentation

Aan de Slag gids (deze handleiding)
Aanvullende documenten

Cd-rom met CanoScan-setupprogramma

• S o f t w a r e

• ScanGear (scattererstuurprogramma)

• CanoScan Toolbox
• ArcSoft PhotoStudio
• Presto! PageManager (enkel voor Windows)
• ScanSoft OmniPage SE (niet compatibel met Windows 98 First Edition)
• Adobe RGB (1998) (enkel voor Windows)

Online handleidingen

• Handleiding Scannen (voor ScanGear, CanoScan Toolbox en Problemen oplossen)
• Handleidingen voor gebundelde applicatieprogramma's

Adobe Photoshop Elements 4.0 CD-ROM

• Cd-ROM voor Windows (Engels/Frans/Duits)
• Cd-rom voor Macintosh (Engels)

Zie de instructies voor installmentie.

*In denen handleiding worden Windows XP-schermafdukken gebruikt als illustratie bij de uitleg die geldt voor alle besturingsystemen.

De software installeren

• Sluit de scanner NIET aan op een computer voordat u de software heeft geinstalleerd. Als u de scanner aansluit en de wizard Nieuwe hardware verschijnt, klikt u op [Cancel] (Annuleren).
• Sluit alle programma's af, inclusief de anti-virussoftware.
• Voor Windows 2000/XP meldt u zich aan als beheerde om de software te installereren.

1 Plaats de cd-rom voor het CanoScan-setupprogramma in het station.

Selecteer uw taal en woonplaats indien dit worden gezraagd. Het CanoScan-setupprogramma start.

• Macintosh: Dubbelklik op het pictogram [Setup] (Instelling). Voer de beheerder-ID en het passwoord in het dialoogvenster in.

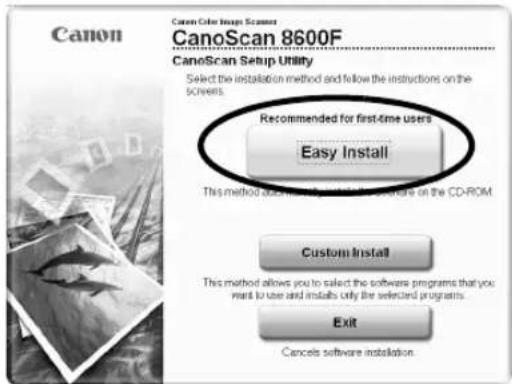

2 Klik op [Easy Install] (Eenvoudige installment) in het hoofdmenu.

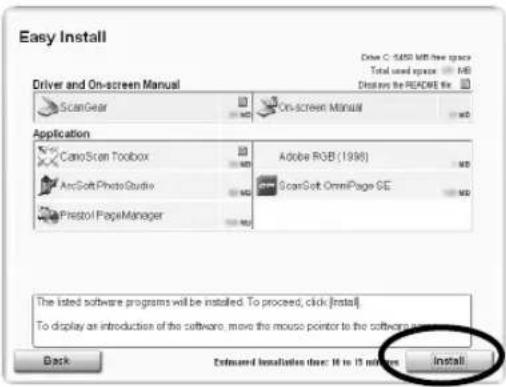

3 Klik op [Install] (Installeren) om de installment te starten.

Lees aandachtig de licentieovereenkomst en klik verwolgens op [Yes] (Ja) om verder te gaan. Alle softwareprogramma's en online handleidingen worden nu geinstalleerd op uw computer.

4 Voor gebundelde programma's volgt u de instructies op het scherm om de installmenteuit te voeren.

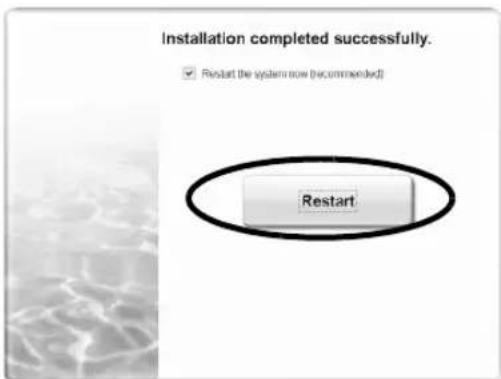

5 Nadat de installmentie is voltooid, klikt u op [Restart] (Opnieuw opstarten) om uw computer opnieuw op te starten.

• Verwijder de cd-rom uit het station en bewaar deze op een veiligeplaats.
• Als er zich een probleem voordoetijdens de installmentie, zich "Problemen oplossen" in de Handleiding Scannen.
• Als u later uw besturingsystemeupgradetaar Windows XP, moet u de software opnieuw installeren.

De scanner opstellen

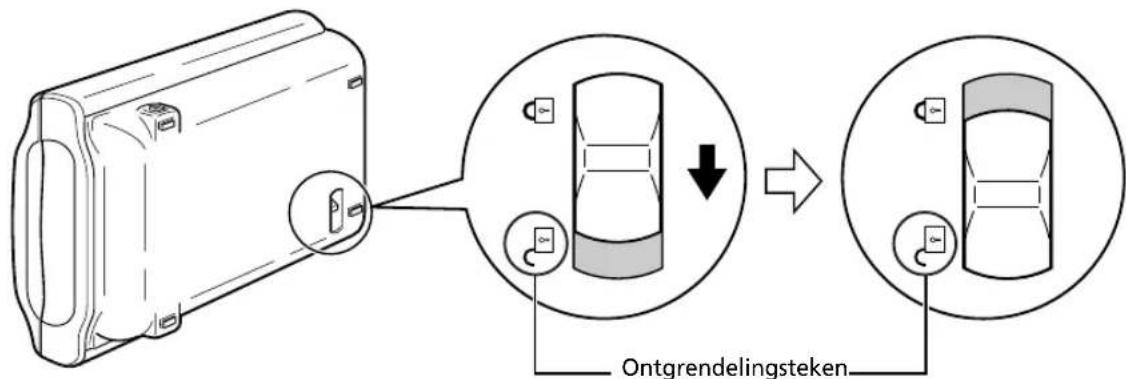

De scanner ontgrendelen

1 Trek de verzegelstickers op de scanner los.
2 Verschuif de vergrendelingsknop tot het ontgrendelingsteken (9)

• Draai de scanner Niet meer dan 90 graden vanaf de horizontale positie wanner u ontgrendelt.
• Neem de scanner met beiden handen vast. Let op dat de scanner nicht valt.
• Vergrendel.altijd de scanner voordat u deze verplaatst of vervoert.
• Als u de scanner vergrendelt, hef dan de achterkant Niet op en houd de voorkant (scannerknoppen) maar beneden. Het is möglichk dat u niet kurz vergrendelen.

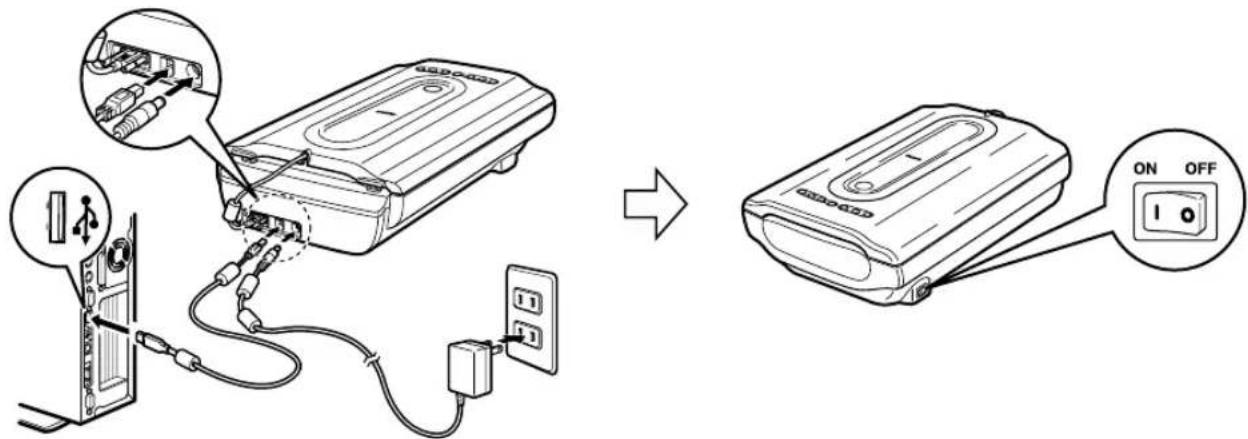

De scanner aansluten

1 Steek de filmadapterkabel in de filmadapteraansluiting.
2 Sluit de scanner aan op uw computer met de bijgeleverde USB-kabel.
3 Sluit de bijgeleverde netspanningsadapter aan op de scanner en steek deze in een stopcontact.
4 Druk op (I) om de scanner in te schakelen.

• Gebruik enkel de USB-kabel en de netspanningsadapter die bij de scanner zijn geleverd. Het gebruik van andere kabels of adapters kan de scanner beschaden.
• Het bericht "Snel USB-apparaat op trage USB-hub aangesloten" dat verschijnt wonneer de scanner onder Windows XP is aangesloten op de USB 1.1-poort, mag u gewoon negeren. In deze omstandigheden werkt de scanner zonder problemen.

Scannen

Hier vindt u een beschrijving van de gewone scanprocedures met behulp van het beeldbewerkingsprogramma ArcSoft PhotoStudio en het scannererstuurprogramma ScanGear.

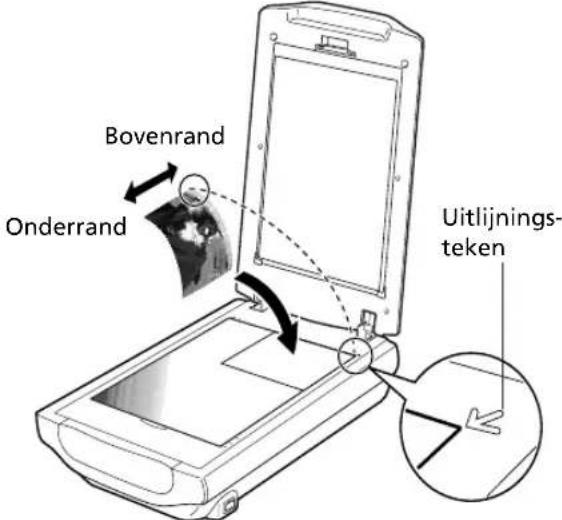

1 Plaats een document op de glasplaat en sluit de documentklep.

2 Start ArcSoft PhotoStudio.

Windows: Selecteer [Start] - [(All) Programs] ((Alle)

Programma's) - [ArcSoft PhotoStudio 5.5] en klik op [PhotoStudio 5.5].

Macintosh: Open de map [Applications] (Programma's)

• [PhotoStudio] en dubbelklik op het pictogram [PhotoStudio].

3 Kies in het menu [File] (Bestand) [Select Source] (Bron selecteren) en selecteer het scannerermodel.

Windows: Selecteer Niet de modelnaam die [WIA] bevat.

4 Klik op het pictogram [Acquire] (Ophalen) om ScanGear te starten.

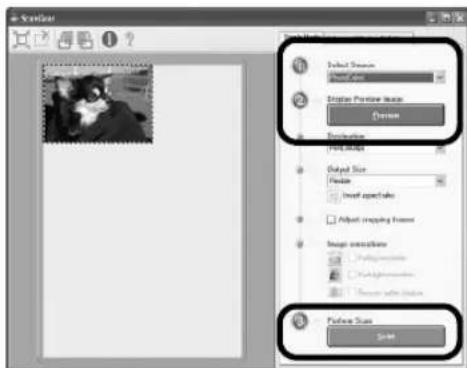

5 Selecteer het documenttype dat u wilt scannen in [Select Source] (Bron selecteren) en klik op [Preview] (Voorbeeld).
6 Stel [Destination] (Doel) en/of [Output Size] (Uitvoerformaat) in.
7 Klik op [Scan] (Scannen) om het scannen te starten.

Raak de scannerijdens het scannen nicht aan.

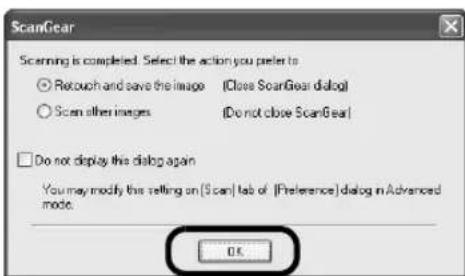

8 Klik op [OK] als u worden gezraagd om ScanGear te sluiten.
9 Sla de gescande afbeelding in ArcSoft PhotoStudio op en sluit het venster.

• Voor meer informatie over scannen met behulp van ScanGear, gebundelde programma's en problemen oplossen, zie de online handleiding Handleiding Scannen. Om de Handleiding Scannen te openen, dubbelklikt u op het pictogram Handleiding voor scannen op uw bureaublad of op in ScanGear of de CanoScan Toolbox.

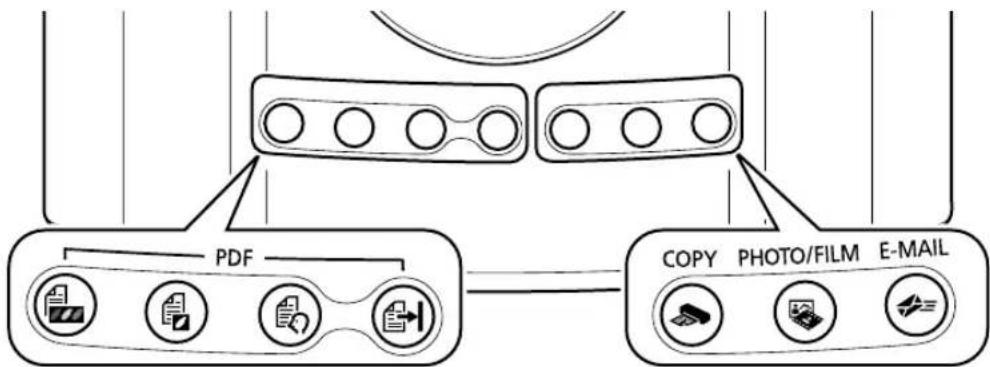

De scannerknoppen gebruiken

Met de scannerenkappenkestukopieren,scannen,een e-mail verzenden en gescande afbeeldingen opslaan in PDF-formaat met slechts een druk op de knop. Plaats uw document gewoon op de scanner en druk verwolgens op de scannerknop met de gewenste functie.Voor meer informatie,zie de Handleiding Scannen.

PDF-knuppen

Met de PDF-knuppen kurz u gemakkelijk PDFbestanden make naargelang uw behoeften. De knopnamen zich nicht gelabeld op de scanner.

Knop COLOR (KLEUR)

Kleurenafbeeldingen in A4 of Letter* scenen met 300 dpi.

Knop BLACK & WHITE (ZWART-WIT)

Zwart-witafbeeldingen in A4 of Letter ^* scanners met 300 dpi.

Knop CUSTOM (AANGEPAST)

Afbeeldingen scannen volgens deinstallingen van de gebruiker.

Knop FINISH (VOLTOOieten)

De taak beeindigen en de gescande afbeeling opslaan in een PDF-bestand.

*De grootte is afhankelijk van uw systemeem.

Knop COPY

De gescande afbeelding met een printer afdrukken (kopieren).

Knop PHOTO/FILM

De gescande afbeelding openen in het gebundelde applicatieprogramma ArcSoft PhotoStudio.

Knop E-MAIL

De gescande afbeelding koppelen aan een新产品 e-mailbericht.

De eerste keer dat u op deze knop drukt, worden u gevraagd om een e-mailprogramma te selecteren om deze functie te können gebruiken.

• Vooraleer u deze knoppen gebruikt, moet u controlleren of alle programma's op uw computer zich geinstalleerd met behulp van de optie [Easy Install] (Eenvoudige installment) in het CanoScan-setupprogramma. Zie "De software installeren" op pagina 2.
  Mac OS X 10.3 en 10.2.8: Vooraleer u deze knoppen gebruikt, moet u Image Capture (Beeld vastleggen) instellen (in de map [Applications] (Programma's)) zodat de CanoScan Toolbox automatisch opent als u een scannerknop indrukt. Start Image Capture (Beeld vastleggen) en voer dan de volgende stappen uit.

• Mac OS X 10.3: Klik op [Options] (Options) en selecteer CanoScan Toolbox in [When a scanner button is pressed, open:] (Als er op een scannerknop worden gedrukt, open:).

• Mac OS X 10.2.8: Selecteer [Other] (Andere) in [When a scanner button is pressed, open:] (Als er op een scannerknop worden gedrukt, open:). Selecteer CanoScan Toolbox en klik op [Open].

Klik op [OK] en sluit Image Capture (Beeld vastleggen). Voor meer informatie, zich "Problemen oplossen" in de Handleiding Scannen.

Film scanner

Deze scanner kan 35mm films (filmstroken of dia's) en 120 film scannen. Om film te scannen volgt u de onderstaande procedure. Controller of de filmadapterkabel aangesloten is op de filmadapteraansluiting aan dechterkant van de scanner.

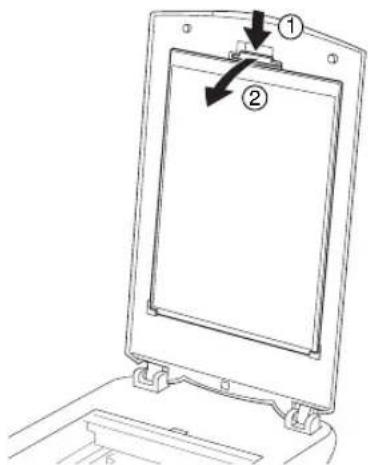

1 Verwijder de bescherming van de documentklep.

Houd de klep aan de bovenkant van de bescherming ingedrukt verwijl u ① de bescherming maar buiten duwt en ② losmaakt.

• Bewaar de bescherming op een veilige plek zodat deze Niet gebogen of gebrozen worden.
• Plaats als tijd de bescherming terug als u geen films scant om de Lichtbron in de documentklep te beschermen.

2 Plaats de film in de filmgeleider.

• Gebruik een haardroger voor het verwijderen van stof op de film: stof tast de beeldkwaliteit aan. Houd de film aan de zijkanten vast om te vermijden dat er vuil of vingerafdrukken op de film komen.
• Blokker de kalibratiegleuf op de filmgeleider Nietijdens het scannen van de film. Kleuren worden nicht juist gescand als de kalibratiegleuf geblokkeerd is.
• Sluit de filmgeleider voorzichtig. Druk Lichtjes totdat u de geleider hoor klikken.

35 mm filmstrook

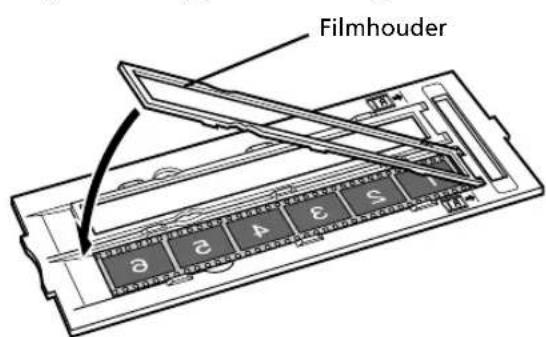

① Open de filmhouser op de filmgeleider, plaats de film met de bovenkant maar beneden en sluit de filmhouser.

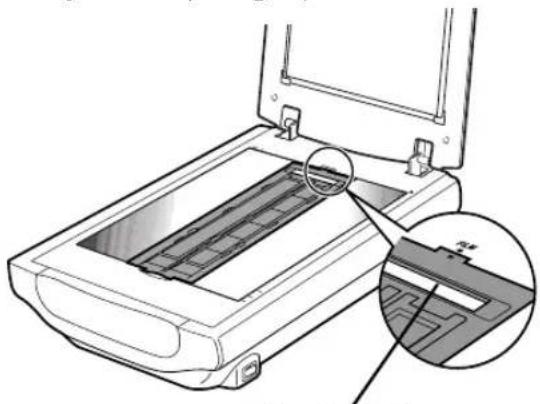

② Aligner het lipje van de filmgeleider met het FILM-symbool op de glasplaat van de scanner.

Kalibratiegleuf

• Plaats een zwart stuk papier over eventuele openingsen om het Licht af te schermen als u een filmstrook met 5 of minder kaders in de filmgeleider wiltplaatsen of als de gescande afbeelding witte randen heeft.
• Zorg dat er geen opening is:tussen de rand van de film en de filmgeleider aan de kant van de kalibratiegleuf.

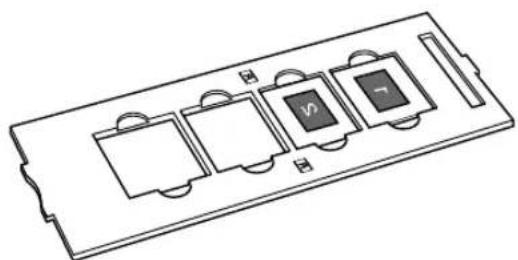

35 mm dia's

① Aligneer het lipje van de filmgeleider met het FILM-symbbool op de glasplaat van de scanner.
② Plaats een of meertere dia's met de bovenkant maar beneden (zodat de afbeelding correct zichtaar is aan de onderkant) in de filmgeleider, zoals aangeduid in derechtertekening.

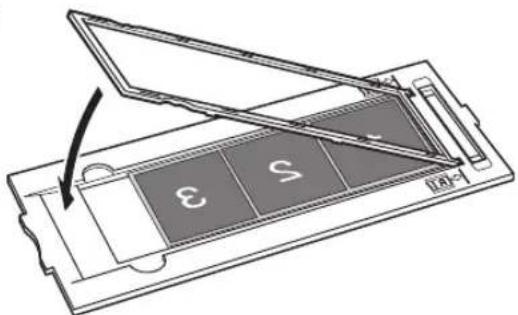

120 films

① Open de filmhouser op de filmgeleider, plaats de film met de bovenkant maar beneden en sluit de filmhouser.
② Aligneer het lipje van de filmgeleider met het FILMSymbool op de glasplaat van de scanner.

• Laat een opening van 5mm of groter tussen de filmstroken als u twee ofeer stroken op de glasplaat plaatst.
• Zorg ervoor dat er geen opening is:tussen derand van de film en de filmgeleider aan de kant van de kalibratiegleuf.

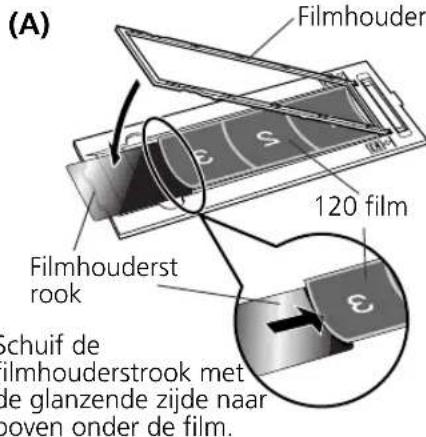

Gebruik van de filmhouserstrook

Gekrulde filmstroken konnen vastplakken aan de glasplaat en zo Newton-ringen veroorzaken op de gescande afbeelding. Gebruik in dit geval tijdens het scannen de bijgeleverde filmhouserstrook zoals aangeduid in detekening.

(A)Scan verwijl de filmhouserstrook zich onder de eigennenlijke film bevindt.
(B) Als er nog steeds Newton-ringen verschijnen nadat u de instructie onder (A) heeft uitgevoerd, draai de filmstrook dan om enplaats deze in de filmhouser met de filmhouserstrook erbovenop, zodate de filrmranden worden neergedrukt tijdens het scannen. Bekijk dan het voorbeeld in ScanGear en klik op [Mirror] (Spiegel) om de afbeelding te spiegelen vooraleer u de uiteindelijke scan maakt.

Plaats altijd de glanzende zichde (zijde zonder afbeelding) van de filmhouserstrook gegen de film om te voorkomen dat deze worden beschadigd.

(B)

Druke de filmranden neer door de filmhouserstrook bovenop de film te plaatsen met de glanzende zijde maar beneden.

3 Sluit de documentklep.

4 Start ArcSoft PhotoStudio en verrolgens ScanGear.
Volg stap 2 tot 4 van "Scannen" op pagina 4.

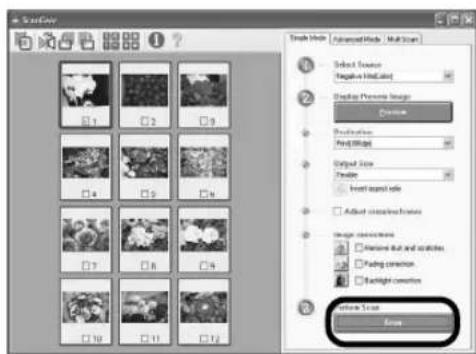

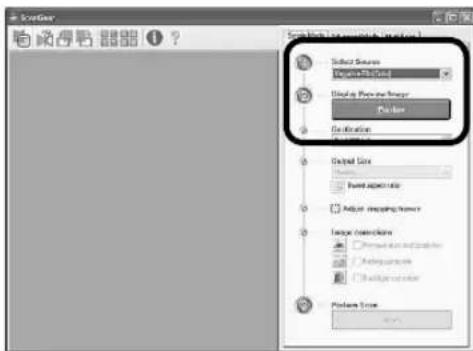

5 Selecteer [Negative Film (Color)] (Negativefilm (kleur)) of [Positiive Film (Color)] (Positieve film (kleur)) in [Select Source] (Bron selecteren) om het filmtype aan te duiden dat u wilt scannen en klik dan op [Preview] (Voorbeeld).
6 Vink de nummers aan van de kader(s) die u wilt scannen. Voer eventueel afbeeldingscorrectiesuit.
7 Klik op [Scan] (Scannen) om het scannen te starten.

Raak de scanner tijdens het scannen nicht aan.

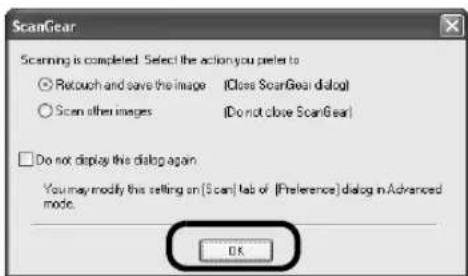

8 Klik op [OK] als u worden gevraagd om ScanGear te sluiten.
9 Sla de gescande afbeelding in ArcSoft PhotoStudio op en sluit het venster.

• Laat de filmstrook Niet in de filmgeleider zitten voor een langeperiode. De hitte van het toestel kan de film immers beschadigen.
• Voor meer informatie over het scannen van films, zich "Film scannen" in de Handleiding Scannen.

Specifications

		CanoScan 8600F
Type scanner Flatbed
Scanelement CCD 6-lijnen kleur
Lichtbron Koude fluorescerende kathodelamp
Optische resolutie *1		4800 x 9600 dpi
Selecteerbare resolutie 25-19200 dpi (ScanGear)
Scanbitdiepte	Kleur	48 bits invoor (16 bits voor iedere kleur) 48-bits of 24 bits uitvoer (16 bits of 8 bits voor iedere kleur)
	Grijswaarden	48 bits invoor (16 bits voor iedere kleur) 16-bits *2 of 8 bits uitvoer
Scansnelheid *3 (Foto of document)	Kleur 6,9 msec./lijn	(2400 dpi), 13,8 msec./lijn (4800 dpi)
	Grijswaarden, Zwart-wit	6,9 msec./lijn (2400 dpi), 13,8 msec./lijn (4800 dpi)
Scansnelheid *3 (Film)		6,8-67,5 msec/lijn
Voorbeeldsnelheid *3*4		Ongeveer 4 sec.
Interface USB 2.0 Hi-Speed
Maximale documentgroote A4/Letter: 216 x		297 mm
Filmtype/aantal kaders		35 mm strook (max. 12 kaders)/35 mm dia (max. 4 kaders) 120 film: max. 6 x 22 cm (enkel voor filmstrook)
Scannerknoppen 7 knuppen (PDF x 4, COPY, PHOTO/FILM, E-MAIL)
Gebruiksomgeving	Temperatuur	10°C tot 35°C (50°F tot 95°F)
	Vochtigkeit	10% tot 90% relatieve luchtvochtigheid, 20% tot 80% relatieve luchtvochtigheid bij scanden van film zonder condensvorming
Stroomvoorziening		Netspanningsadapter (100/120/230/240V) *5
Energieverbruik		In werkung: max. 18 W, Stand-by: 5 W Uitgeschakeld: 0,5 W (Bij gebruik van bijgeleverde netspanningsadapter)
Maximale buitenafmetingen 283 x 467 x 120 mm
Gewicht Ongeveer 4,3 kg

1 Optische resolutie vertegenwoordigt de maximum sampling rate gebaseerd op ISO 14473.
^2 Enkel voor het scannen van film.
^3 Hoogste能力和 in USB 2.0 Hi-Speed-modus op Windows-pc. Overdrachttijd is nicht inbegren. Scansnelheid is afhankelijk van het documenttype, de scaninstellenen en de computerspecificaties.
4 Kalibratietijd is Niet inbegren.
*5 Netspanningsadaptertype kan verschellen naargelang deplaats waar u de scanner heeft aangekocht. Gebruik alleen netspanningsadapters vermeld in de gebruiksaanwijzing. (Canon-netspanningsadapter: K30279 is voor Verenigd Koninkrijk en K30278 is voor andere EU-landen. Gebruik ze Niet voor andere producten.
- Specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

Modelnummer: K10294 (CanoScan 8600F)

Alleen Europese Unie (en EER).

Dit symbol geeft aan dat dit product in overeenstemming met de AEEA-richtlijn (2002/96/EG) en de nationale wetgeving Niet mag worden afgevoerd met het huishoudelijk afval. Dit product要去 worden ingeleverd bij een aangewezen, geauthoriseerd inamelpunt, bijvoorbeeld wanner u een新产品gelijksoortig product aanschaft, of bij een geauthoriseerd inamelpunt voor hergebruik van elektrische en elektronische apparatuur (EEA). Een onjuiste afvoer van dit type afval kan leiden tot negatieve effecten op het milieu en de volksbezondheid als gevolg van potentieel gevaarlijke stoffen die veel voorkomen in elektrische en elektronische apparatuur (EEA). Bovendien werkt u door een juiste afvoer van dit product mee aan het efectieve gebruik van natuurlijke hulpbronnen. Voor meer informatie over waar u uw afgedankte apparatuur kutinleveren voor recycling kutu contact opnemen met het gemeentehuis in uw woonplaats, de reinigingsdienst, of het afvalverwerkingsbedrijf. U kunt ook het schema voor de afvoer van afgedankte elektrische en elektronische apparatuur (AEEA) raadplegen. Ga voor meer informatie over het inzamelen en recyclen van afgedankte elektrische en elektronische apparatuur maar www.canon-europe.com/environment.

(EER: Noorwegen, IJsland en Liechtenstein)

Enkel voor klanten uit Europa, het Midden-Oosten, Afrika en Rusland

Indien u de klantendienst van Canon wilt contacteren, zie de achterkant van het European Warranty System (EWS)-boekje of surf naar www.canon-europe.com.

De contactdoos dient dichtbij het toestel te worden geinstalleerd en moet gemakkelijk toegankelijk+zijn.

Als ENERGY STAR® Partner hearsf Canon Inc. bepaald dat dit model voldoet aan de eisen van het ENERGY STAR® Program voor energia-efficientie.

Het internationale ENERGY STAR® Office Equipment Program is een internationaal programme dat energiebesparing promoot door het gebruik van computers en andere kantoorbenodigheden. Het programme ondersteunt de ontwikkeling en de verspreiding van producten die het energieverbruik aanzienlijk verminderen. Bedrijfseigenaren konnen op vrijwillige basis deelnemen aan dit programma. De beoogde producten zijn kantoorbenodigdheden zoals computers, schermen, printers, faxapparaten, scanners en multifunctionele systemen. Standaarden en logo's� voord alle deelnemende landen.

Waarschuwing

Bij gelebruik van dit product dient u de volgende wettelijk bepalingen in acht te nemen:
- Het scannen van bepaalde documenten zoals bankbiljetten, staatsobligaties en publicke certificaten kan worden verboden door de wet en kan resulteren in strafrechtelijke en/of burgerlijke aansprakelijkheid.
- De wet kan u verplichten toelating te vragen aan de person die de auteursrechten of andere wettelijk rechten bezit van het gescande item.

Als u nicht zeker bent of het scannen van een bepaald item wettelijk is toegestaan, moet u uw juridisch adviseur op voorhand raadplegen.

Adobe, Adobe RGB (1998) en Photoshop Elements waar handelsmerken of gedeponeerde handelsmerken van Adobe Systems Incorporated in de Vereinigde Staten en/of andere landen.
- Mic r 8en Windows' zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
M a c i n endMaH zijn handelsmerken van Apple Computer, Inc., gereigsteerd in de Verenigde Staten en andere landen.
ArcSoft, Inc. Alle rechten voorbehonden voor PhotoStudio.
- Andere namen of producten dan hierboven vermeld können handelsmerken of gedeponeerde handelsmerken zichn van hun respectieve bedrijven.
