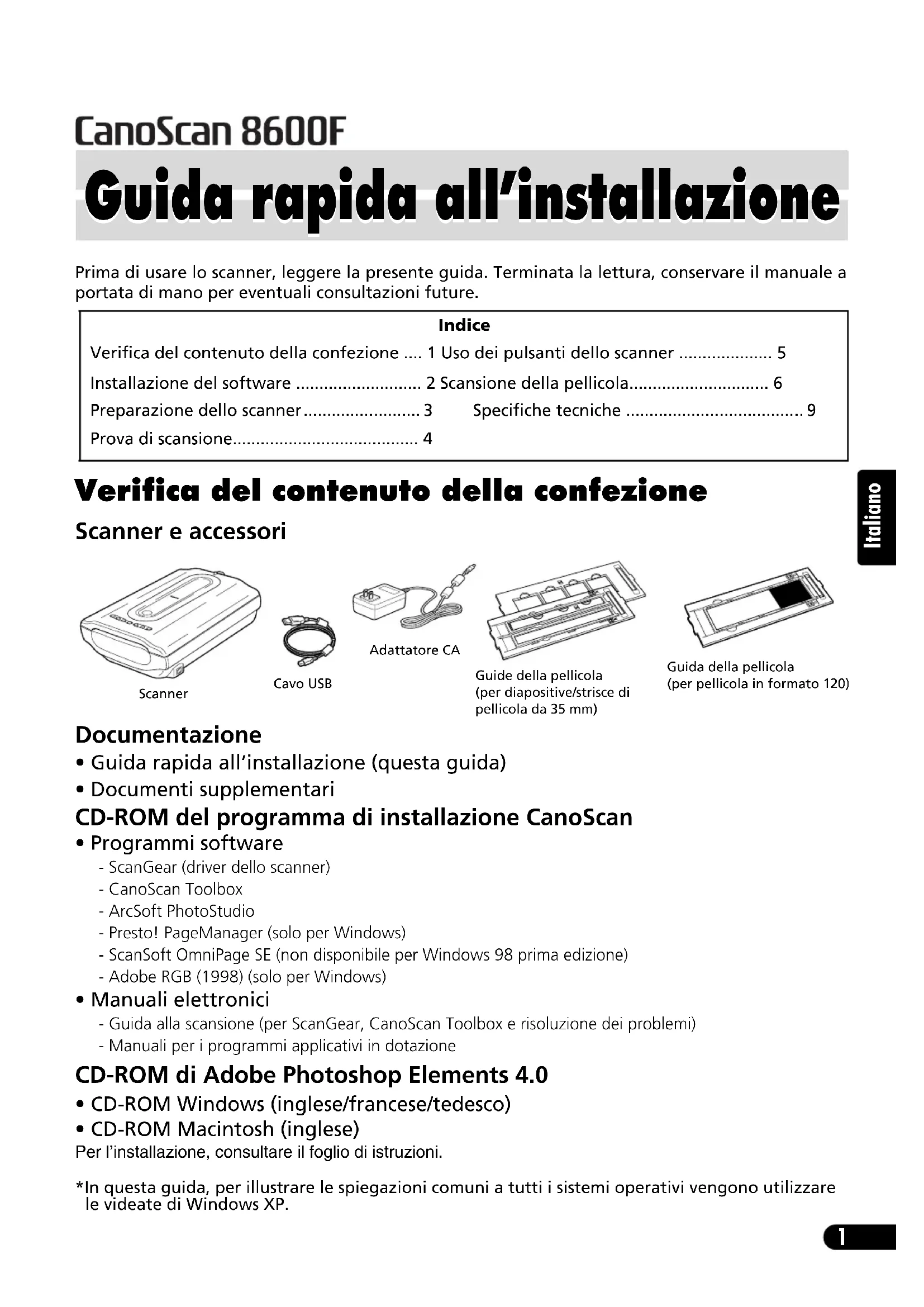

MANUALE UTENTE CanoScan 8600F CANON

• Documenti supplementari CD-ROM del programma di installazione CanoScan

• Programmi software - ScanGear (driver dello scanner) - CanoScan Toolbox - ArcSoft PhotoStudio - Presto! PageManager (solo per Windows) - ScanSoft OmniPage SE (non disponibile per Windows 98 prima edizione) - Adobe RGB (1998) (solo per Windows)

• Manuali elettronici - Guida alla scansione (per ScanGear, CanoScan Toolbox e risoluzione dei problemi) - Manuali per i programmi applicativi in dotazione CD-ROM di Adobe Photoshop Elements 4.0

• CD-ROM Windows (inglese/francese/tedesco)

• CD-ROM Macintosh (inglese) Per l’installazione, consultare il foglio di istruzioni. *In questa guida, per illustrare le spiegazioni comuni a tutti i sistemi operativi vengono utilizzare le videate di Windows XP. Indice Verifica del contenuto della confezione .... 1 Uso dei pulsanti dello scanner .................... 5 Installazione del software ........................... 2 Scansione della pellicola.............................. 6 Preparazione dello scanner......................... 3 Specifiche tecniche ...................................... 9 Prova di scansione........................................ 4 Guida rapida all’installazione Guida rapida all’installazione ScannerCavo USBGuide della pellicola(per diapositive/strisce di pellicola da 35 mm)Adattatore CAGuida della pellicola(per pellicola in formato 120 )Installazione del software

Installazione del software 1 Inserire il CD-ROM del programma di installazione di CanoScan nella relativa unità. Se richiesto, selezionare la lingua desiderata e l’area di residenza. Viene avviato il programma CanoScan Setup Utility.

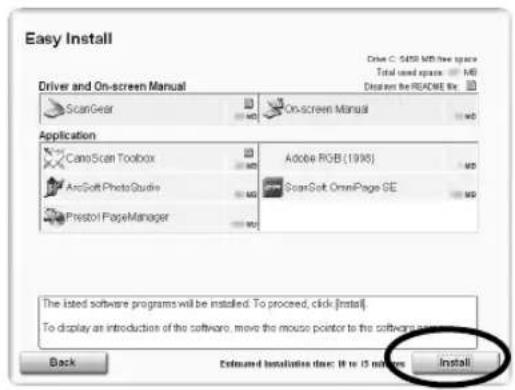

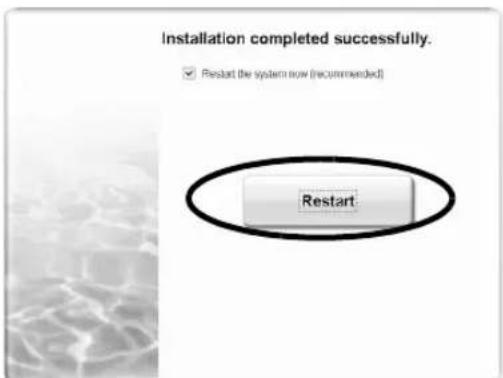

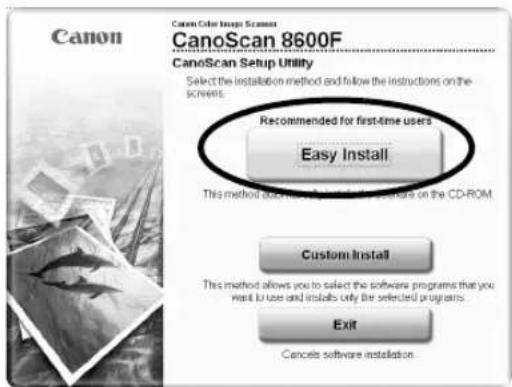

• Macintosh: Fare doppio clic sull’icona [Setup] (Installazione). Inserire ID e password dell’amministratore nella finestra di dialogo di riconoscimento. 2 Fare clic su [Easy Install] (Installazione standard) nel menu principale. 3 Fare clic su [Install] (Installa) per avviare l’installazione. Leggere attentamente il Contratto di Licenza, quindi fare clic su [Yes] (Sì). Tutti i programmi software e i manuali elettronici vengono installati sul computer. 4 Per le applicazioni in dotazione seguire i messaggi sullo schermo per eseguire l’installazione. 5 Quando l’installazione è completa, fare clic su [Restart] (Riavvia) per riavviare il computer.

• Accertarsi di avere installato i programmi software PRIMA di collegare lo scanner al computer. Se, quando si collega lo scanner appare la finestra Installazione guidata nuovo hardware, fare clic su [Cancel] (Annulla).

• Prima di iniziare l’installazione chiudere tutte le applicazioni in uso, compreso l’antivirus.

• In Windows 2000/XP è necessario accedere al sistema con un nome utente di amministratore per installare il software.
• Rimuovere il CD-ROM dalla relativa unità e conservarlo in un luogo sicuro.• In caso di problemi durante l’installazione, fare riferimento a “Risoluzione dei problemi” nella Guida alla scansione.• Se si aggiorna il sistema operativo a Windows XP, sarà necessario reinstallare il software.Preparazione dello scanner

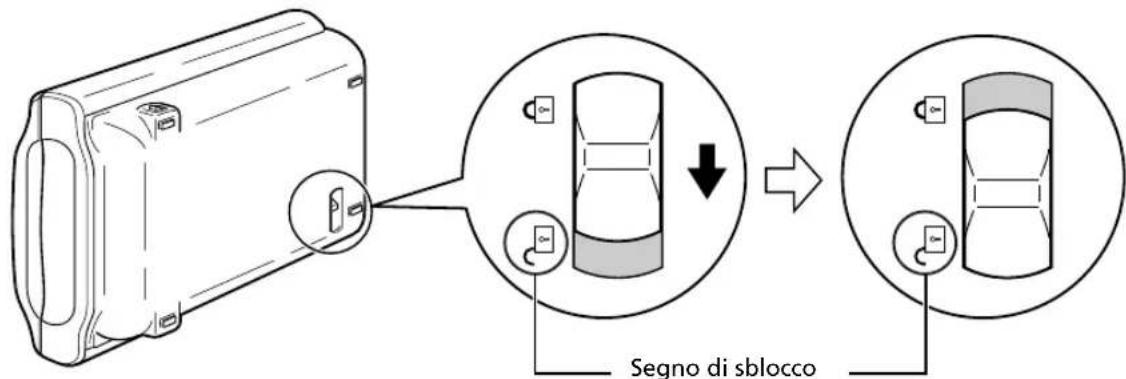

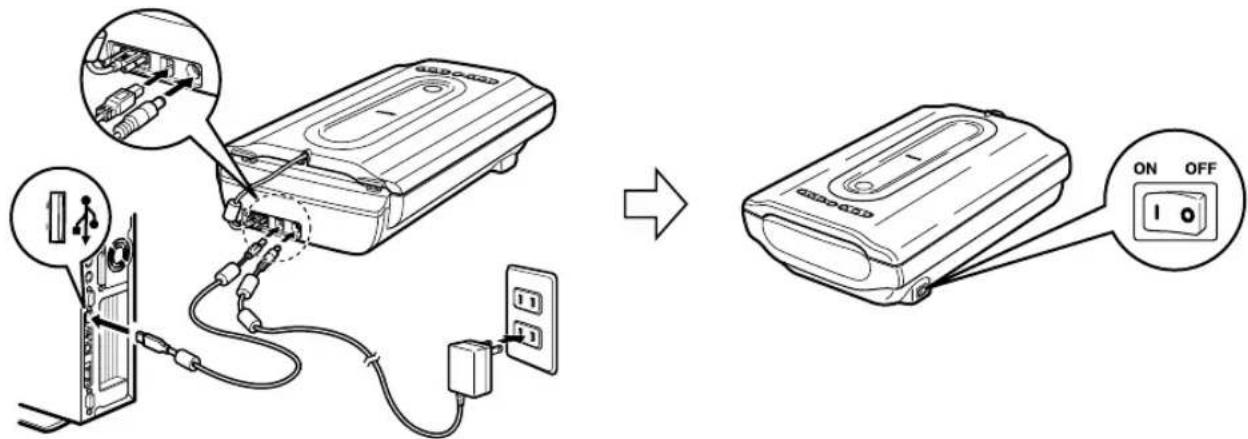

Italiano Preparazione dello scanner Sblocco dello scanner 1 Rimuovere i sigilli adesivi dallo scanner. 2 Far scorrere l’interruttore di blocco dello scanner verso il segno di sblocco ( ). Collegamento dello scanner 1 Collegare il cavo FAU al connettore FAU. 2 Collegare lo scanner al computer con il cavo USB in dotazione. 3 Collegare allo scanner l’adattatore CA in dotazione, quindi collegare ad una presa di corrente. 4 Premere ( I ) per attivare l’alimentazione.

• Non inclinare lo scanner di più di 90° dalla posizione orizzontale mentre lo si sblocca.

• Maneggiare lo scanner con entrambe le mani. Fare attenzione a non lasciarlo cadere.

• Bloccare sempre lo scanner durante il trasporto.

• Quando si blocca lo scanner non sollevare la parte posteriore inclinando verso il basso quella anteriore (posizione del pulsante scansione). Potrebbe non essere possibile impostare il blocco.

• Usare unicamente il cavo USB e l’adattatore CA forniti con lo scanner. L’uso di altri cavi o adattatori può causare un funzionamento non corretto.

• Se, mentre lo scanner è collegato alla porta USB 1.1 su Windows XP, viene visualizzato il messaggio “Periferica USB HI-SPEED collegata a hub di tipo non HI-SPEED”, ignorarlo. In queste condizioni lo scanner funziona senza problemi. Segno di sbloccoProva di scansione

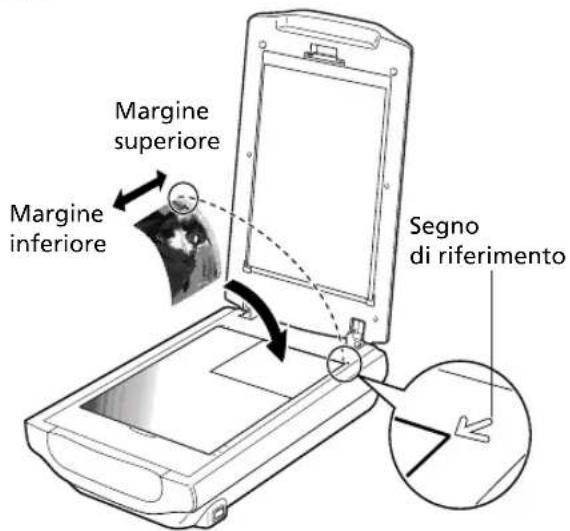

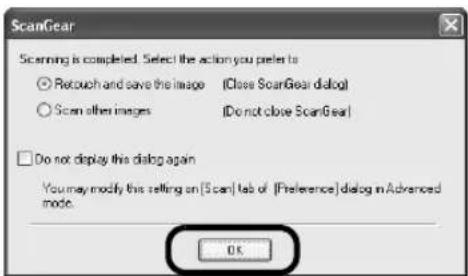

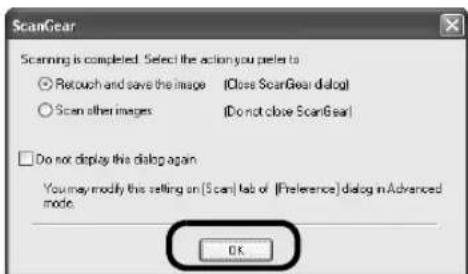

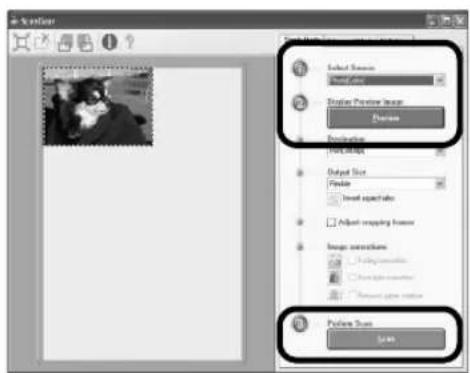

Prova di scansione Questa sezione illustra le procedure di base della scansione utilizzando il programma di elaborazione immagini, ArcSoft PhotoStudio, e il driver dello scanner, ScanGear. 1 Posizionare un oggetto sul piano dei documenti e chiudere il coperchio. 2 Avviare ArcSoft PhotoStudio. Windows: Selezionare [start] - [(All) Programs] ((Tutti i) programmi) - [ArcSoft PhotoStudio 5.5], quindi fare clic su [PhotoStudio 5.5]. Macintosh: Aprire le cartelle [Applications] (Applicazioni) - [PhotoStudio], quindi fare doppio clic sull’icona [PhotoStudio]. 3 Dal menu [File] fare clic su [Select Source] (Seleziona origine) e selezionare il modello dello scanner. Windows: Non selezionare il modello che include [WIA] nel suo nome. 4 Fare clic sull’icona [Acquire] (Acquisisci) per avviare ScanGear. 5 Selezionare il tipo di documento di cui si vuole effettuare la scansione [Select Source] (Seleziona origine) e fare clic su [Preview] (Anteprima). 6 Impostare eventualmente [Destination] (Destinazione) e/o [Output Size] (Formato di stampa). 7 Fare clic su [Scan] (Scansione) per avviare la scansione. 8 Alla richiesta di chiusura di ScanGear fare clic su [OK]. 9 Salvare l’immagine ottenuta dalla scansione in ArcSoft PhotoStudio e chiudere la finestra. Non toccare lo scanner mentre è in funzione.

• Per ulteriori informazioni sulla scansione con ScanGear, sulle applicazioni in dotazione e sulla risoluzione dei problemi, fare riferimento al manuale elettronico Guida alla scansione Per aprire la Guida alla scansione, fare doppio clic sull’icona della Guida alla scansione sul desktop, oppure fare clic su in ScanGear o CanoScan Toolbox.MarginesuperioreMargineinferioreSegno di riferimentoUso dei pulsanti dello scanner

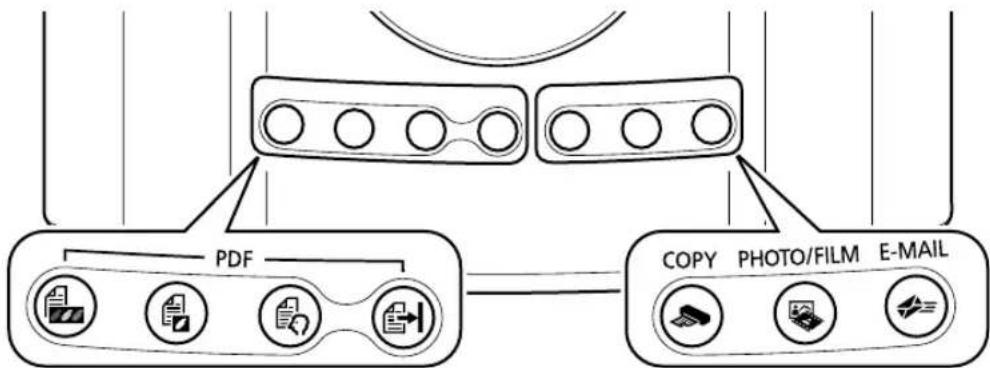

Italiano Uso dei pulsanti dello scanner Il semplice tocco dei pulsanti dello scanner permette di copiare, eseguire la scansione e salvare le immagini ottenute in formato PDF. Basta posizionare il documento sullo scanner e premere il pulsante relativo alla funzione desiderata. Per ulteriori informazioni fare riferimento alla Guida alla scansione.

• Prima di usare i pulsanti dello scanner, assicurarsi che tutti i programmi software siano installati sul computer utilizzando l’opzione [Easy Install] (Installazione standard) del programma CanoScan Setup Utility. Fare riferimento a “Installazione del software” a pagina 2.

rima di usare i pulsanti dello scanner è necessario impostare Image Capture (Cattura immagine) (nella cartella [Applications] (Applicazioni)) per aprire automaticamente CanoScan Toolbox quando viene premuto un pulsante dello scanner. Avviare Image Capture (Cattura immagine), quindi attenersi alle procedure seguenti. - Mac OS X 10.3: Fare clic su [Options] (Opzioni) e selezionare CanoScan Toolbox su [When a scanner button is pressed, open:] (Quando un pulsante dello scanner viene premuto, apri:). - Mac OS X 10.2.8: Selezionare [Other] (Altro) su [When a scanner button is pressed, open:] (Quando un pulsante dello scanner viene premuto, apri:). Selezionare CanoScan Toolbox e fare clic su [Open] (Aprire). Fare clic su [OK] e uscire da Image Capture (Cattura immagine). Per ulteriori informazioni fare riferimento alla sezione “Risoluzione dei problemi” nella Guida alla scansione. Pulsanti PDF I pulsanti PDF permettono di creare facilmente

he questi pulsanti non sono indicati sullo

canner. Pulsante COLOR (A COLORI) Effettua la scansione di immagini a colori in

a 300 dpi. Pulsante BLACK & WHITE (BIANCO E NERO) Effettua la scansione di immagini in bianco e nero in formato A4 o formato Lettera

a 300 dpi. Pulsante CUSTOM (PERSONALIZZATO) Effettua la scansione di immagini con impostazioni definite dall’utente. Pulsante FINISH (FINE)

ermina l’operazione e salva l’immagine

ttenuta in un file PDF. *Le dimensioni possono variare in base all’ambiente di sistema. Pulsante COPY Stampa (copia) l’immagine ottenuta dalla scansione con una stampante. Pulsante PHOTO/FILM Apre l’immagine ottenuta in ArcSoft PhotoStudio, il programma applicativo in dotazione. Pulsante E-MAIL Allega l’immagine acquisita a un nuovo messaggio di posta elettronica. La prima volta che viene premuto questo pulsante, appare la finestra di dialogo in cui selezionare il programma di posta elettronica da utilizzare con questa funzione.Scansione della pellicola

Scansione della pellicola Questo scanner può acquisire una pellicola da 35 mm (striscia o diapositiva) o in formato 120. Per acquisire una pellicola attenersi alla procedura seguente. Accertarsi che il cavo FAU sia collegato al connettore FAU sul retro dello scanner. 1 Rimuovere il foglio di protezione dal coperchio dei documenti. Tenere premuta la linguetta nella parte superiore del foglio di protezione, quindi a tirare il foglio verso l’esterno e b staccarlo. 2 Inserire la pellicola nella relativa guida. Striscia di pellicola da 35 mm

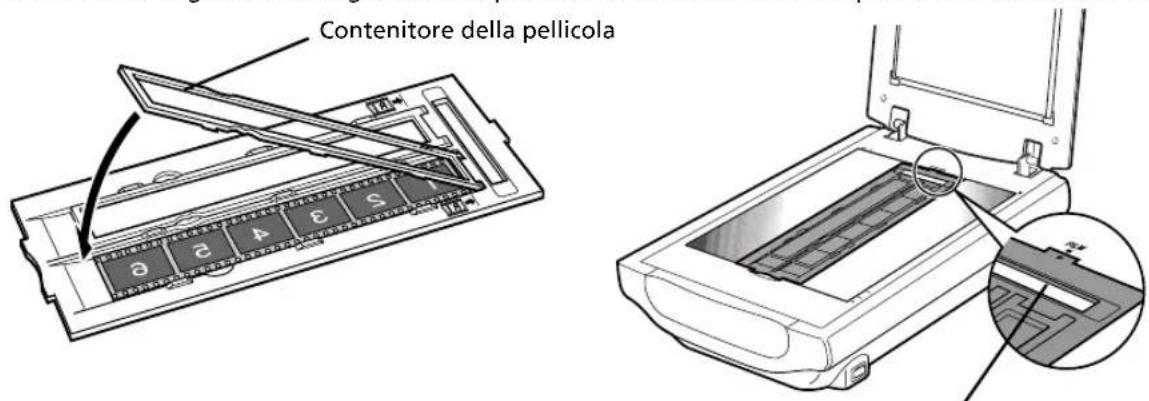

Aprire il contenitore per la pellicola sulla guida, posizionare la pellicola rivolta in basso e chiudere il contenitore. d Allineare la linguetta della guida della pellicola al simbolo FILM sul piano dei documenti dello scanner.

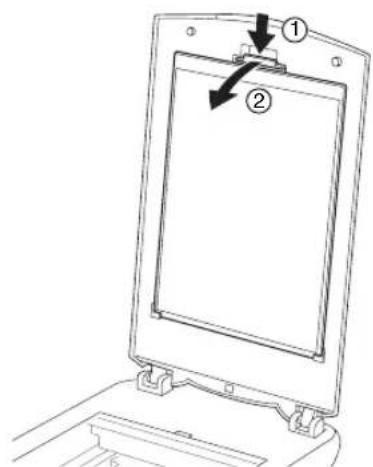

• Conservare il foglio di protezione in un luogo sicuro, evitando che si pieghi o si rompa.• Riposizionare sempre il foglio di protezione quando non si acquisiscono pellicole, per proteggere la fonte di luce nel coperchio dei documenti.• Usare un soffietto per rimuovere la polvere dalla pellicola, poiché potrebbe influire sulla qualità delle immagini, e fare attenzione a tenere la pellicola per i bordi, per evitare di trasferirvi sporcizia o impronte.• Non bloccare la fessura per la calibrazione sulla guida della pellicola mentre si acquisisce una pellicola. Se la fessura della calibrazione è ostruita, i colori non verranno acquisiti in modo corretto.• Chiudere accuratamente la guida della pellicola. Premere leggermente fino a sentire uno scatto.• Posizionare un foglio di carta nera sopra eventuali spazi vuoti (al fine di schermare la luce) se viene inserita una striscia di pellicola con meno di 5 fotogrammi o se i contorni dell’immagine acquisita sono bianchi.• Verificare che non vi siano spazi vuoti tra il margine della pellicola e la relativa guida sul lato della fessura della calibrazione.

Contenitore della pellicolaFessura per la calibrazioneScansione della pellicola

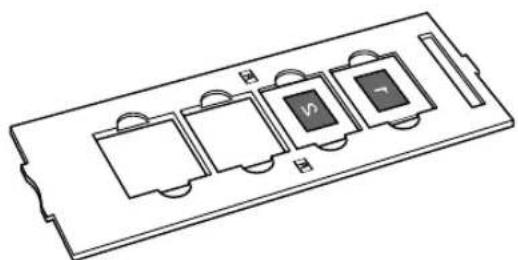

Italiano Diapositive da 35mm c Allineare la linguetta della guida della pellicola al simbolo FILM sul piano dei documenti dello scanner. d Collocare una o più diapositive rivolte in basso (visibili correttamente dal basso) nella guida della pellicola, come mostrato nel diagramma a destra. Pellicole in formato 120 c Aprire il contenitore per la pellicola sulla guida, posizionare la pellicola rivolta in basso e chiudere il contenitore. d Allineare la linguetta della guida della pellicola al simbolo FILM sul piano dei documenti dello scanner. 3 Chiudere il coperchio dei documenti.

• Lasciare uno spazio di almeno 5 mm tra le strisce di pellicola se si inseriscono due o più strisce sul vetro dei documenti.

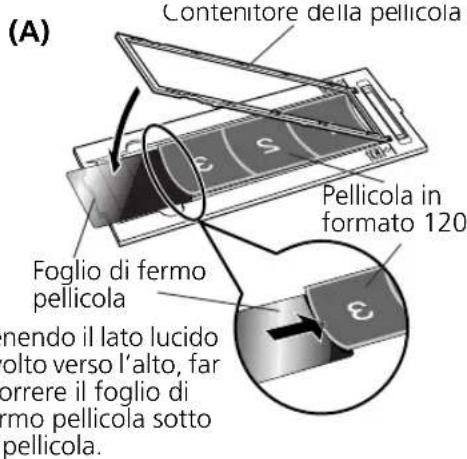

• Verificare che non vi siano spazi vuoti tra il margine della pellicola e la relativa guida sul lato della fessura della calibrazione. Utilizzo di un foglio di fermo pellicola Le strisce di pellicola arricciate possono aderire al vetro dei documenti e provocare la comparsa di un pattern di anelli, chiamati anelli di Newton, nell’immagine acquisita. In questo caso, eseguire la scansione con il foglio di fermo pellicola in dotazione, come mostrato nel diagramma. (A)Eseguire la scansione inserendo il foglio di fermo pellicola dietro la pellicola. (B) Se sono tuttora visibili gli anelli di Newton dopo aver seguito l’istruzione (A), capovolgere la striscia di pellicola e collocarla nel contenitore della pellicola con il foglio di fermo pellicola sopra, in modo che i margini della pellicola siano tenuti fermi per la scansione. Visualizzare in anteprima l’immagine in ScanGear e fare clic sul pulsante [Mirror] (Specchio) per invertire l’immagine prima di iniziare la scansione finale. Per evitare danni alla pellicola, inserire sempre il lato lucido (privo di illustrazioni) del foglio di fermo pellicola contro la pellicola stessa. (A)

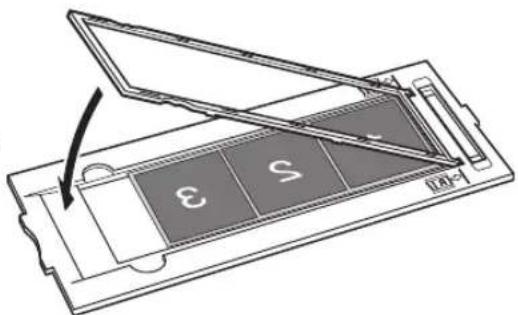

Foglio di fermo pellicola (B) Tenere fermi i margini della pellicola inserendo sopra il foglio di fermo pellicola, con il lato lucido rivolto in basso. Pellicola in formato 120Tenendo il lato lucido rivolto verso l’alto, far scorrere il foglio di fermo pellicola sotto la pellicola.Scansione della pellicola

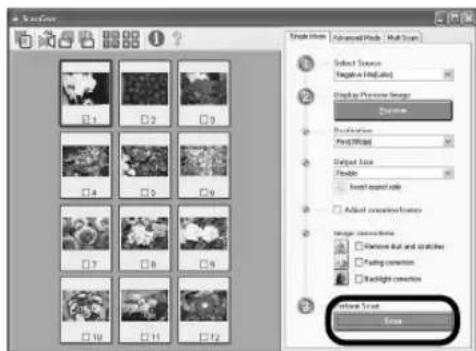

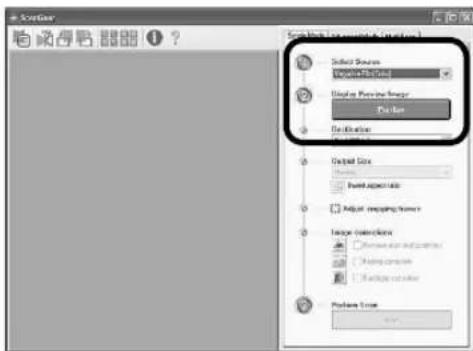

4 Avviare ArcSoft PhotoStudio, quindi avviare ScanGear. Seguire i punti 2-4 della sezione “Prova di scansione” a pagina 4. 5 Selezionare [Negative Film (Color)] (Pellicola negativa (A colori)) o [Positive Film (Color)] (Pellicola positiva (A colori)) in [Select Source] (Seleziona origine) per selezionare il tipo di pellicola che si desidera acquisire, quindi fare clic su [Preview] (Anteprima). 6 Selezionare il numero o i numeri dei fotogrammi che si desidera acquisire. Se necessario, correggere le immagini acquisite. 7 Fare clic su [Scan] (Scansione) per avviare la scansione. 8 Alla richiesta di chiusura di ScanGear fare clic su [OK]. 9 Salvare l’immagine ottenuta dalla scansione in ArcSoft PhotoStudio e chiudere la finestra. Non toccare lo scanner mentre è in funzione.

• Non lasciare la pellicola nella relativa guida per un periodo di tempo prolungato, poiché il calore dell’unità può danneggiarla.

• Per ulteriori informazioni sulla scansione delle pellicole, fare riferimento a “Scansione della pellicola” nella Guida alla scansione.Specifiche tecniche

Italiano Specifiche tecniche

La risoluzione ottica rappresenta la massima frequenza di campionamento basata su ISO 14473.

Solo per la scansione di pellicole.

La velocità massima nella modalità USB 2.0 Hi-Speed su PC Windows. Non è incluso il tempo di trasferimento al computer. La velocità di scansione varia in base al tipo di documento, alle impostazioni dello scanner o alle caratteristiche del computer.

Non è incluso il tempo del processo di calibrazione.

Il tipo di adattatore CA varia a seconda del paese in cui lo scanner viene acquistato. Utilizzare soltanto adattatori CA elencati nelle istruzioni utente. (L’adattatore CA Canon: K30279 da utilizzare nel Regno Unito e K30278 negli altri paesi europei). Non utilizzarli con prodotti diversi.

• Le specifiche tecniche sono soggette a modifiche senza preavviso. Numero modello: K10294 (CanoScan 8600F) CanoScan 8600F Tipo Piano fisso Elemento di scansione CCD 6 linee di colore Sorgente luminosa Lampada fluorescente a catodo freddo Risoluzione ottica

4800 x 9600 dpi Risoluzione selezionabile 25-19200 dpi (ScanGear) Profondità di scansione Colore entrata a 48 bit (16 bit per ogni colore) uscita a 48 bit o 24 bit (16 bit o 8 bit per ogni colore) Scala di grigi entrata a 48 bit (16 bit per ogni colore) uscita a 16 bit

o 8 bit Velocità di scansione

(fotografia o documento) Colore 6,9 msec./linea (2400 dpi), 13,8 msec./linea (4800 dpi) Scala di grigi, Bianco e nero 6,9 msec./linea (2400 dpi), 13,8 msec./linea (4800 dpi) Velocità di scansione

(Pellicola) 6,8-67,5 msec./linea Velocità di anteprima *3*4 Circa 4 secondi Interfaccia USB 2.0 Hi-Speed Dimensione massima documento A4/Lettera: 216 x 297 mm Tipo pellicola/Numero di fotogrammi Striscia da 35 mm (max 12 fotogrammi)/diapositiva da 35 mm (max 4 fotogrammi) Pellicola formato 120: max. 6 x 22 cm (solo filmina) Pulsanti dello scanner 7 pulsanti (PDF x 4, COPY, PHOTO/FILM, E-MAIL) Condizioni di funzionamento Temperatura

qC - 35qC (50q F - 95qF) Umidità Da 10% a 90% di umidità relativa, da 20% a 80% di umidità relativa durante la scansione della pellicola (senza formazione di condensa) Alimentazione Adattatore CA (100/120/230/240V)

Consumi elettrici In funzione: massimo 18 W, in stand-by: 5 W Spegnimento: 0,5 W (Con l’adattatore CA in dotazione) Dimensioni esterne massime 283 x 467 x 120 mm Peso Circa 4,3 kg10 Solo per utenti in Europa, Medio Oriente, Africa e Russia Per informazioni sui Centri Assistenza Clienti Canon fare riferimento al retro del fascicolo sulla Garanzia Europea (EWS) o visitare il sito www.canon-europe.com.• Adobe , Adobe RGB (1998) e Photoshop Elements sono marchi registrati o marchi di Adobe Systems Incorporated negli Stati Uniti e/o in altri paesi.•Microsoft e Windows sono marchi registrati o marchi di Microsoft Corporation negli U.S.A. e/o in altri paesi.•Macintosh e Mac sono marchi di Apple Computer, Inc., registrati negli U.S.A. e in altri paesi. ©ArcSoft, Inc. All rights reserved for PhotoStudio.• Altri nomi e prodotti non citati potrebbero essere marchi registrati o marchi delle rispettive società. Solo per Unione Europea (ed AEE) Questo simbolo indica che il prodotto non può essere eliminato come rifiuto ordinario in conformità alla Direttiva WEEE (2002/96/EC) e alla normativa locale vigente. Il prodotto deve essere smaltito presso i centri di raccolta differenziata, ad esempio un distributore autorizzato che applichi il principio del “vuoto a rendere”, ovvero del ritiro delle vecchie apparecchiature elettriche al momento dell’acquisto delle nuove, o un deposito autorizzato allo smaltimento dei rifiuti derivanti dal disuso delle apparecchiature elettriche ed elettroniche. La gestione impropria di questo tipo di rifiuti può avere un impatto negativo sull’ambiente e sulla salute umana causato dalle sostanze potenzialmente pericolose prodotte dalle apparecchiature elettriche ed elettroniche. Un corretto smaltimento di tali prodotti contribuirà inoltre a un uso efficace delle risorse naturali. Per ulteriori informazioni sui centri di raccolta e recupero dei rifiuti derivanti dal disuso delle apparecchiature, consultare la Direttiva WEEE e rivolgersi alle autorità competenti. Un corretto smaltimento di tali prodotti contribuirà inoltre a un uso efficace delle risorse naturali ed eviterà di incorrere nelle sanzioni amministrative di cui all’art. 50 e seguenti del D.Lgs. 22/97. Per ulteriori informazioni sullo smaltimento e il recupero dei prodotti WEEE, visitare il sito www.canon-europe.com/environment. (AEE: Norvegia, Islanda e Liechtenstein) La presa di corrente deve essere installata vicino all’apparecchio e deve essere facilmente accessibile. In quanto partner di ENERGY STAR

, Canon Inc. dichiara che questo modello è conforme al Programma di efficienza energetica ENERGY STAR

Office Equipment Program è un programma internazionale che promuove il risparmio energetico nell’uso di computer e altre apparecchiature da ufficio. Questo programma sostiene lo sviluppo e la diffusione di prodotti provvisti di funzioni che riducono efficacemente i consumi energetici. Si tratta di un sistema aperto a cui i titolari delle aziende possono partecipare volontariamente. I prodotti interessati sono le apparecchiature da ufficio quali computer, visualizzatori, stampanti, fax, fotocopiatrici, scanner e sistemi multifunzione. Gli standard e i loghi sono uniformi per tutte le nazioni partecipanti. Attenzione Quando si utilizza questo prodotto, fare attenzione alle seguenti questioni legali:

• Effettuare scansioni di determinati documenti quali banconote, titoli di stato e certificati pubblici, può essere vietato dalla legge e può comportare responsabilità penali e/o civili.• Può essere necessario secondo i termini di legge ottenere l’autorizzazione della persona che detiene il copyright o altri diritti legali sul documento di cui si vuole eseguire le scansione. In caso di incertezza sulla legalità della scansione di un documento è opportuno contattare preventivamente il proprio consulente legale.1 Español Lea esta guía antes de utilizar el escáner. Una vez leída, guárdela en un lugar seguro para futura referencia. Contenido del paquete Escáner y accesorios Documentación
