CanoScan 8600F - Escáner CANON - Manual de uso y guía de instrucciones gratis

Tipo de escáner	Escáner de cama plana
Elemento de digitalización	CCD color de 6 líneas
Fuente de luz	Lámpara fluorescente de cátodo frío
Resolución óptica	4800 x 9600 ppp
Resolución de software	25 - 19200 ppp (ScanGear)
Profundidad de digitalización (color)	Entrada 48 bits (16 bits/color), salida 24 o 48 bits
Profundidad de digitalización (escala de grises)	Entrada 48 bits, salida 16 u 8 bits
Velocidad de digitalización (documento color a 2400 ppp)	6,9 ms/línea
Velocidad de digitalización (documento color a 4800 ppp)	13,8 ms/línea
Velocidad de digitalización (película)	6,8 - 67,5 ms/línea
Velocidad de vista previa	Aproximadamente 4 s
Interfaz	USB 2.0 Hi-Speed
Tamaño máximo de documento	A4/Carta: 216 x 297 mm
Tipos de películas compatibles	Película de 35 mm (12 fotogramas), diapositiva de 35 mm (4 fotogramas), película 120 (6 x 22 cm máx.)
Teclas de función	7 teclas: PDF (x4), COPY, PHOTO/FILM, E-MAIL
Alimentación	Adaptador de corriente 100-240 V CA
Consumo (funcionamiento)	18 W máx.
Consumo (en espera)	5 W
Consumo (apagado)	0,5 W
Dimensiones (An x Pr x Al)	283 x 467 x 120 mm
Peso	Aproximadamente 4,3 kg
Temperatura de funcionamiento	10°C a 35°C
Humedad de funcionamiento	10% a 90% HR (20-80% HR para película sin condensación)
Mantenimiento	Limpiar el cristal con un paño suave; usar un soplador de cerdas para eliminar el polvo de las películas
Seguridad	No inclinar el escáner más de 90°; bloquear el escáner durante el transporte; usar exclusivamente el adaptador de corriente suministrado

Preguntas frecuentes - CanoScan 8600F CANON

¿Cómo instalar el software del escáner CanoScan 8600F?

Inserte el CD-ROM de la Utilidad de instalación CanoScan en la unidad, haga clic en Instalación rápida y siga las instrucciones. No conecte el escáner antes de instalar el software.

¿Cómo desbloquear el escáner antes de usarlo?

Retire las cintas de protección, luego deslice el botón de bloqueo situado debajo del escáner hacia la marca de desbloqueo (símbolo de desbloqueo).

¿Qué tipos de películas puedo digitalizar con este escáner?

Puede digitalizar películas de 35 mm (hasta 12 fotogramas), diapositivas de 35 mm (hasta 4 fotogramas) y películas formato 120 (hasta 6 x 22 cm).

¿Cómo digitalizar una película correctamente?

Retire la hoja de protección de la tapa, inserte la película en la guía de película adecuada, alinee la lengüeta con el símbolo FILM en el cristal, cierre la tapa y luego inicie la digitalización a través de ScanGear seleccionando el tipo de película apropiado.

¿Qué hacer si la imagen digitalizada presenta anillos de Newton?

Use la hoja de retención de película: colóquela debajo de la película o sobre la película (cara brillante contra la película) para mantener los bordes hacia abajo. Si es necesario, use el botón Espejo en ScanGear para invertir la imagen.

¿Cómo usar las teclas del escáner para copiar o enviar por correo electrónico?

Las teclas permiten ejecutar acciones predefinidas: presione COPY para imprimir, E-MAIL para adjuntar la imagen a un mensaje, PHOTO/FILM para abrir en PhotoStudio, y las teclas PDF para crear archivos PDF. Configure primero los software con la opción Instalación rápida.

¿Cuál es la resolución máxima del escáner?

La resolución óptica es de 4800 x 9600 ppp. La resolución de software puede alcanzar 19200 ppp a través de ScanGear.

¿Cómo limpiar el escáner CanoScan 8600F?

Limpie el cristal con un paño suave y seco. Para las películas, use un soplador de cerdas para quitar el polvo. Evite el contacto directo de los dedos con la superficie de la película.

¿Puedo usar otro adaptador de corriente que no sea el suministrado?

No, use exclusivamente el adaptador de corriente suministrado (referencias K30279 o K30278 según la región). El uso de otro adaptador puede provocar un mal funcionamiento.

¿Qué hacer si aparece el mensaje 'Dispositivo USB de alta velocidad conectado a un concentrador USB de baja velocidad' en Windows XP?

Ignore ese mensaje. El escáner funciona correctamente incluso en un puerto USB 1.1, aunque la velocidad se reduce.

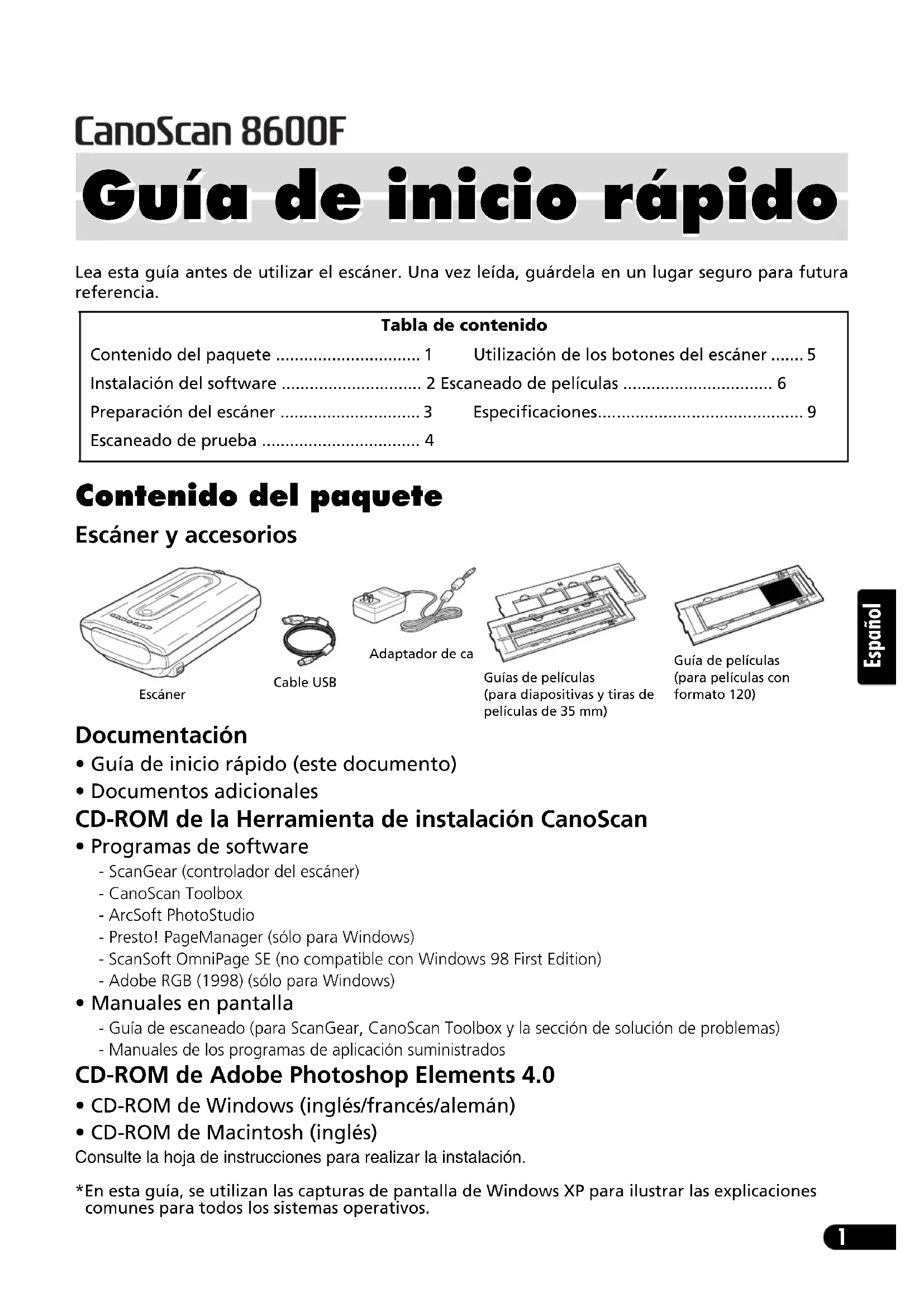

MANUAL DE USUARIO CanoScan 8600F CANON

Guía de inicio rápido

Guía de inicio rápido

Guía de inicio rápido

Guía de inicio rápido

Lea esta guía antes de utilizar el escáner. Una vez leída, guárdela en un lugar seguro para futura referencia.

Tabla de contenido

Contenido del paquete 1 Utilización de los botones del escáner.....5

Instalación del software 2 Escaneado de películas 6

Preparación del escáner 3 Especificaciones. 9

Escaneado de prueba 4

Contenido del paquete

• Programas de software
• ScanGear (controlador del escáner)
• CanoScan Toolbox
• ArcSoft PhotoStudio
• Presto! PageManager (sólo para Windows)
• ScanSoft OmniPage SE (no compatible con Windows 98 First Edition)
• Adobe RGB (1998) (sólo para Windows)
• Manuales en pantalla
• Guía de escaneado (para ScanGear, CanoScan Toolbox y la sección de solución de problemas)
• Manuales de los programas de aplicación suministrados

CD-ROM de Adobe Photoshop Elements 4.0

• CD-ROM de Windows (inglés/francés/alemán)
• CD-ROM de Macintosh (inglés)

Consulte las instrucciones para realizar la instalación.

En esta guía, se utilizan las capturas de pantalla de Windows XP para ilustrar las explicaciones comunes para todos los sistemas operativos.

Instalación del software

• NO conecte el escáner al ordenador antes de instalar el software. Si ha conectado el escáner y aparece el Asistente para nuevo hardware encontrado, haga clic en [Cancel] (Cancelar).
• Antes de iniciar la instalación, cierre todos los programas que se estén ejecutando, incluido el software antivirus.
• En Windows 2000/XP, debe iniciar sesión como administrador para instalar el software.

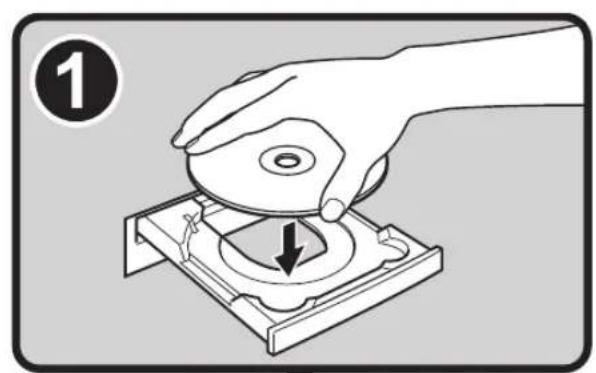

1 Inserte el CD-ROM de la Herramienta de instalación CanoScan en la unidad.

Si se le solicita, seleccione el idioma y el lugar de residencia. Se inicia el programa Herramienta de instalación CanoScan.

• Para Macintosh: Haga doble clic en el icono [Setup] (Configuración). Introduzca el ID de administrador y la contraseña en el cuadro de diálogo de autenticación.

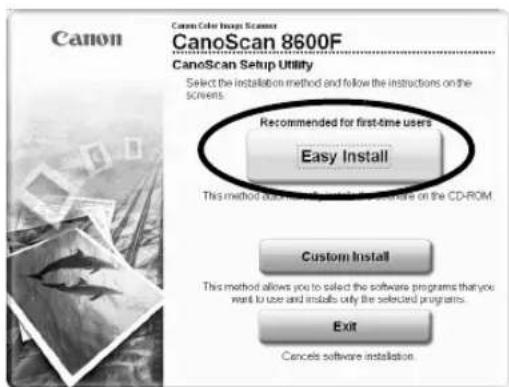

2 Haga clic en [Easy Install] (Instalación simple) en el menú principal.

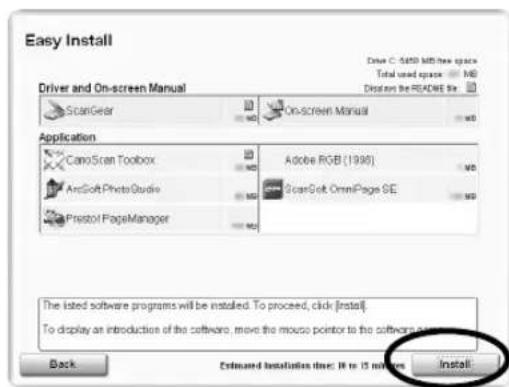

3 Haga clic en [Install] (Instalar) para iniciar la instalación.

Lea atentamente el contrato de licencia y, a continuación, haga clic en [Yes] (Sí) para continuar. Se instalarán en el ordenador todos los programas de software y los manuales en pantalla.

4 Para instalar las aplicaciones suministradas, siga las instrucciones en pantalla.

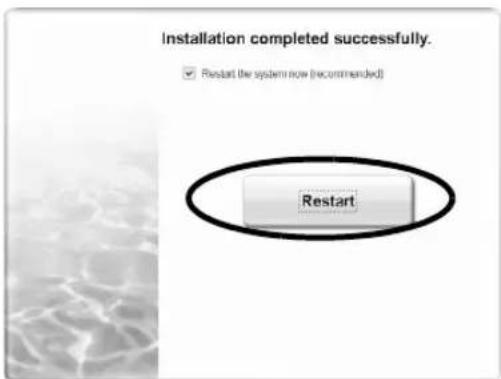

5 Cuando haya finalizado la instalación, haga clic en [Restart] (Reiniciar) para reiniciar el ordenador.

• Asegúrese de extraer el CD-ROM de la unidad y guárdelo en un lugar seguro. Si detecta algún problema durante la instalación, consulte la sección "Solución de problemas" de la Guía de escaneado. Si actualiza el SO a Windows XP posteriormente, debe reinstalar el software.

Preparación del escáner

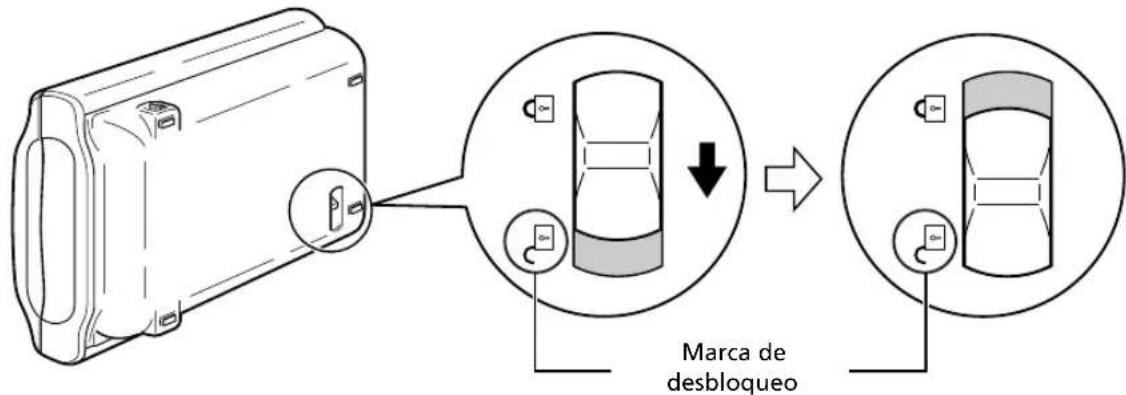

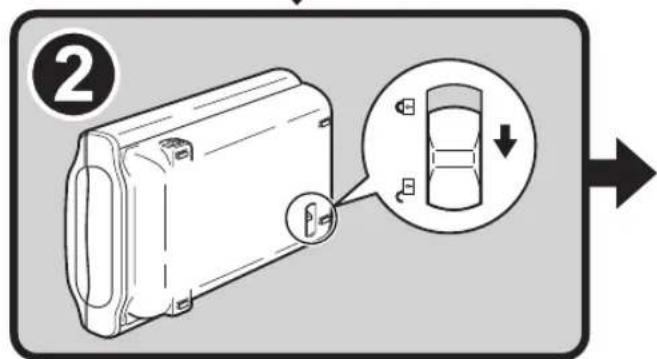

Desbloqueo del escáner

1 Retire las etiquetas de sellado del escáner. 2 Deslice el mando de bloqueo de la parte inferior del escáner hacia la marca de desbloqueo (

• Al desbloquear el escáner, no lo incline más de 90 grados respecto a la posición horizontal.
• Sujete el escáner con ambas manos. Procure no dejarlo caer.
• Bloquee el escáner siempre que lo mueva o transporte.
• Al bloquear el escáner, no levante la parte posterior ni incline la parte frontal (donde se encuentran los botones) hacia abajo. Es posible que no pueda ajustar el bloqueo.

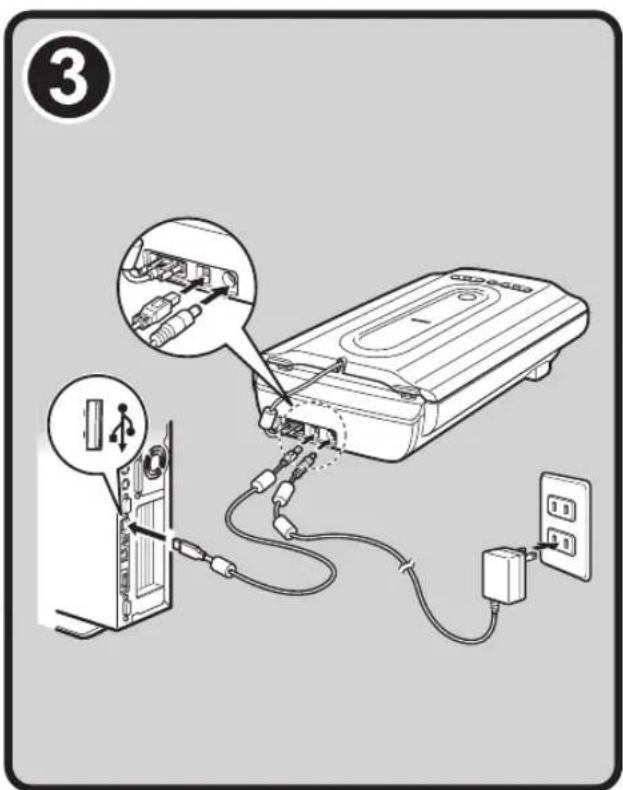

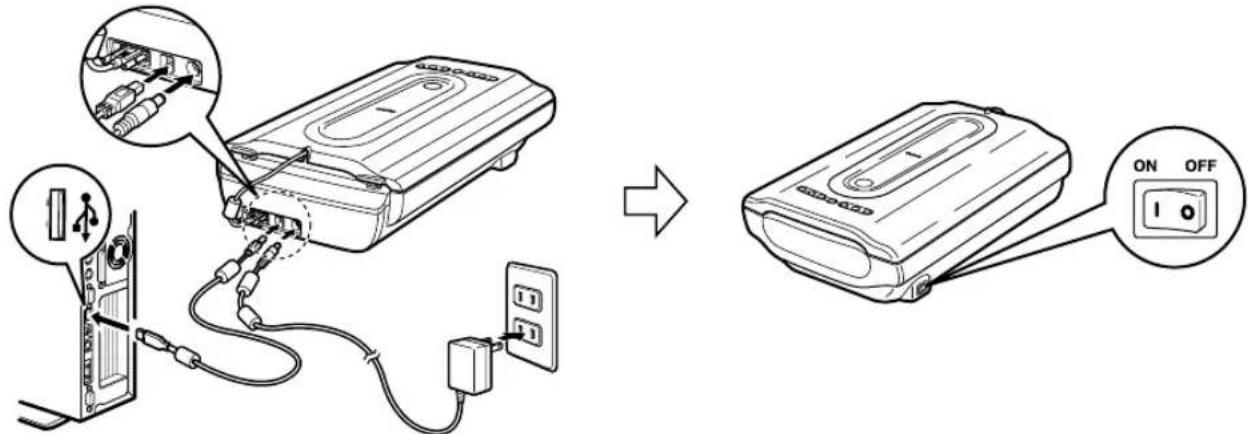

Conexión del escáner

1 Conecte el cable FAU al conector FAU. 2 Conecte el escáner al ordenador mediante el cable USB suministrado. 3 Conecte el adaptador de CA suministrado al escáner y, a continuación, conéctelo a la alimentación. 4 Pulse (I) para encenderlo.

• Utilice únicamente el cable USB y el adaptador de CA suministrados con el escáner. La utilización de otros cables o adaptadores puede provocar un fallo de funcionamiento en la unidad.
• Si el escáner está conectado al puerto USB 1.1 en Windows XP y aparece el mensaje "Dispositivo USB de alta velocidad conectado a un concentrador USB que no es de alta velocidad", tenga en cuenta que el escáner funciona sin problemas en este estado.

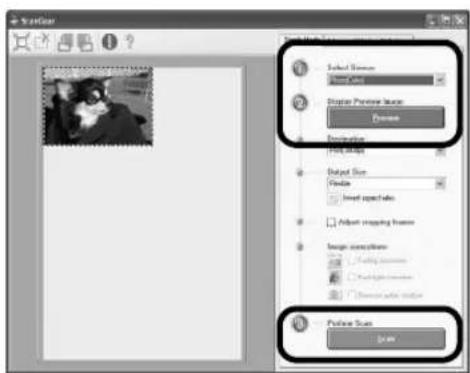

Escaneado de prueba

En este apartado se explican los procedimientos de escaneado básicos mediante el programa de edición de imágenes ArcSoft PhotoStudio y el controlador del escáner ScanGear.

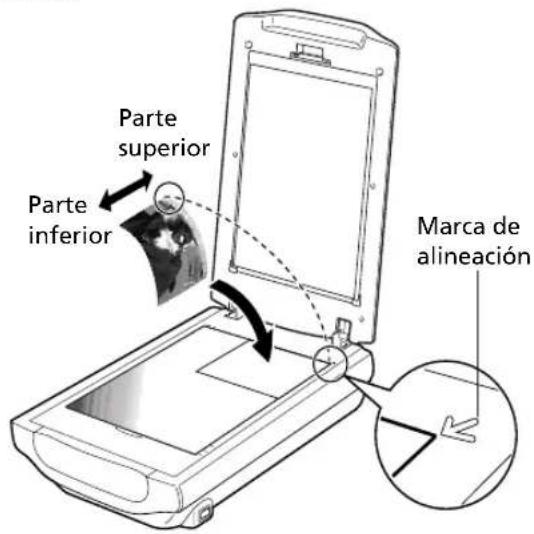

1 Coloque un documento en el cristal de documentos y cierre la tapa correspondiente. 2 Inicie ArcSoft PhotoStudio.

Para Windows: Seleccione [Inicio] (Inicio) - [(Todos)

los] programas) -

[ArcSoft PhotoStudio 5.5] y, a continuación, [PhotoStudio 5.5].

Para Macintosh: Abra las carpetas [Applications]

(Aplicaciones) y [PhotoStudio] y, a continuación, haga doble clic en el icono [PhotoStudio].

3 En el menú [File] (Archivo), haga clic en [Select Source] (Selección del origen) y elija el modelo del escáner. Para Windows: No seleccione el modelo que incluya [WIA]. 4 Haga clic en el icono [Acquire] (Adquirir) para iniciar ScanGear. 5 Seleccione el tipo de documento que está escaneando en [Select Source] (Selección del origen) y haga clic en [Preview] (Vista preliminar). 6 Ajuste las opciones [Destination] (Destino) y/o [Output Size] (Tamaño de salida) según sea necesario. 7 Haga clic en [Scan] (Escanear) para iniciar el escaneado.

No toque el escáner mientras está en funcionamiento.

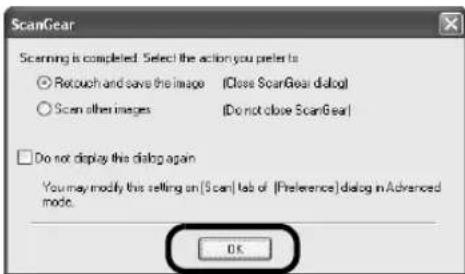

8 Cuando se le pregunte si desea cerrar ScanGear, haga clic en [OK] (Aceptar). 9 Guarde la imagen escaneada en ArcSoft PhotoStudio y cierre la ventana.

• Para obtener más información acerca del escaneado con ScanGear, las aplicaciones incluidas y los procedimientos de solución de problemas, consulte el manual en pantalla Guía de escaneado. Para abrir la Guía de escaneado, haga doble clic en el icono Guía de escaneado en el escritorio, o bien, haga clic en ScanGear o CanoScan Toolbox.

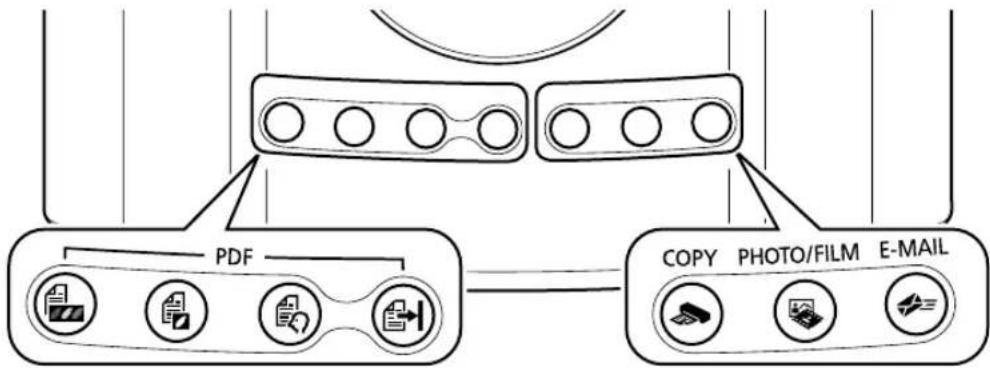

Utilización de los botones del escáner

Los botones del escáner permiten copiar, escanear, enviar por correo electrónico y guardar imágenes escaneadas en formato PDF con solo pulsar un botón. Sólo tiene que colocar el documento en el escáner y pulsar el botón del escáner correspondiente a la función que desea realizar. Para obtener más información, consulte la Guía de escaneado.

Botones PDF

Permiten crear archivos PDF fácilmente según sus necesidades. Tenga en cuenta que el nombre de estos botones no se indica en el escáner.

Botón COLOR

Permite escanear imágenes en color de tamaño A4 o Carta a 300 ppp.

Botón BLACK & WHITE (BLANCO Y NEGRO)

Permite escanear imágenes en blanco y negro de tamaño A4 o Carta a 300 ppp.

Botón CUSTOM (PERSONALIZADO)

Permite escanear imágenes según los ajustes seleccionados por el usuario.

Botón FINISH (ACABADO)

Permite finalizar la operación y guardar la imagen escaneada en un archivo PDF.

Botón COPY

Permite imprimir (copiar) la imagen escaneada en una impresora.

Botón PHOTO/FILM

Permite abrir la imagen escaneada en el programa de aplicación suministrado, ArcSoft PhotoStudio.

Botón E-MAIL

Permite adjuntar la imagen escaneada a un mensaje de correo electrónico nuevo.

La primera vez que pulse este botón, se le solicitará que elija el programa de correo electrónico que desea usar con esta función.

• Antes de utilizar los botones del escáner, compruebe que se han instalado todos los programas de software en el ordenador con la opción [Easy Install] (Instalación simple) del programa Herramienta de instalación CanoScan. Consulte la sección "Instalación del software" en la página 2.
• Para Mac OS X 10.3 y 10.2.8: Antes de utilizar los botones del escáner, deben configurar Image Capture, en la carpeta [Applications] (Aplicaciones), para que CanoScan Toolbox se inicie automáticamente al pulsar un botón del escáner. Inicie Image Capture y, a continuación, realice las siguientes acciones.
• Mac OS X 10.3: Haga clic en [Options] (Opciones) y seleccione CanoScan Toolbox en [When a scanner button is pressed, open:] (Cuando se pulse un botón del escáner, abrir).
• Mac OS X 10.2.8: Seleccione [Other] (Otros) en [When a scanner button is pressed, open:] (Cuando se pulse un botón del escáner, abrir). Seleccione CanoScan Toolbox y haga clic en [Open] (Abrir).

Haga clic en [OK] (Aceptar) y cierre Image Capture. Para obtener más información, consulte "Solución de problemas" en la Guía de escaneado.

Escaneado de películas

Este escáner puede escanear diapositivas o tiras de películas de 35 mm y con formato 120. Siga el procedimiento que se indica a continuación para escanear una película. Asegúrese de que el cable FAU está conectado al conector FAU en la parte trasera del escáner.

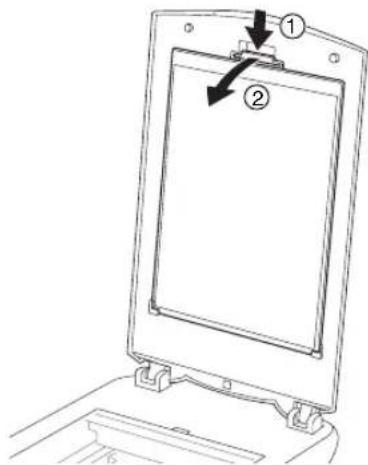

1 Retire la hoja protectora de la tapa de documentos.

Mantenga pulsada la palanca en la parte superior de la hoja protectora cuando ① tira de la hoja hacia fuera y ② la extrae.

• Guarde la hoja protectora en un lugar seguro de modo que no pueda doblarse ni romperse.
• Coloque la hoja protectora siempre que no esté usando el escáner para proteger la fuente de iluminación de la tapa de documentos.

2 Introduzca la película en la guía de películas.

• Utilice un cepillo soplador para retirar restos de polvo de la película, que podrían influir en la calidad de la imagen, y sostenga la película por los bordes para evitar que queden huellas dactilares o suciedad en la superficie de esta.
• No bloquee la ranura de calibración de la guía de películas durante el escaneado de una película. Los colores no se escanearán correctamente si la ranura de calibración está obstruida. Cierre la guía de películas asegurándose de que quede bien cerrada. Presiónela ligeramente hasta que encaje en su sitio.

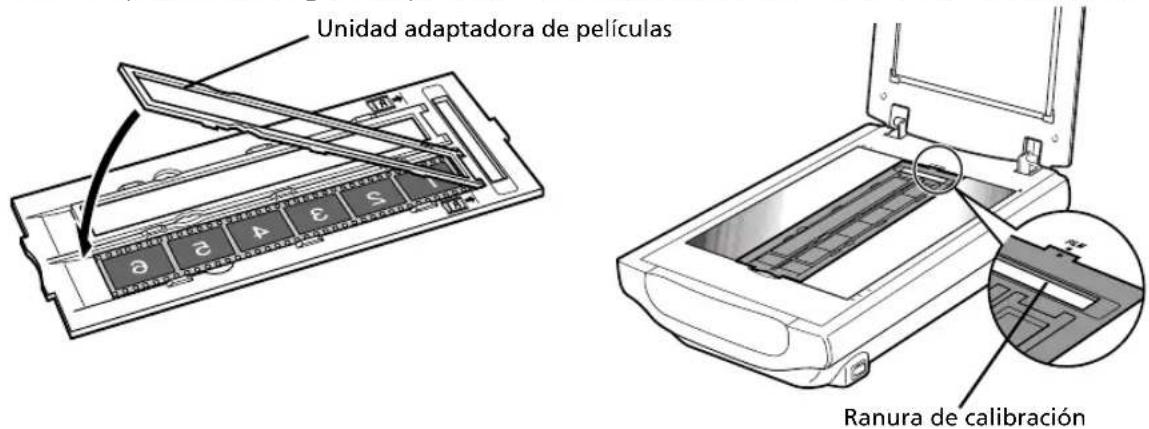

Tira de película de 35 mm

① Abra la unidad adaptadora de películas sobre la guía, coloque la película boca abajo y cierre la unidad adaptadora. ② Alinee la pestaña de la guía de películas con el símbolo FILM en el cristal de documentos del escáner.

• Coloque un papel negro en cualquier abertura para proteger la fuente de iluminación cuando inserte una tira de películas con 5 fotogramas o menos, o bien, si el borde de la imagen escaneada está blanqueado.
• Asegúrese de que no hay ninguna abertura entre el borde de la película y la guía más delgada más cercana a la ranura de calibración.

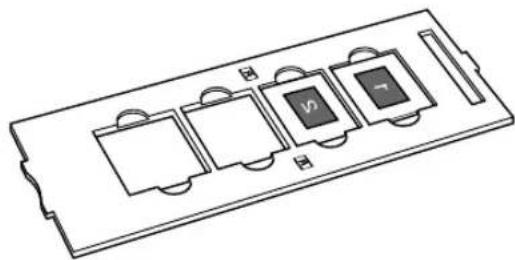

Diapositivas de 35 mm

① Alinee la pestaña de la guía de películas con el símbolo FILM en el cristal de documentos del escáner. ② Coloque las diapositivas hacia abajo (que se vean correctamente desde abajo) en la guía de películas como se muestra en el diagrama de la derecha.

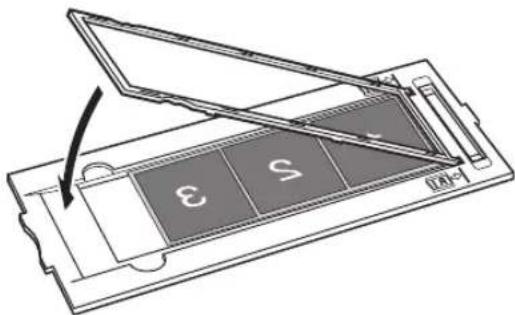

Películas con formato 120

① Abra la unidad adaptadora de películas sobre la guía y, a continuación, coloque la película hacia abajo y cierre la unidad adaptadora. ② Alinee la pestaña de la guía de películas con el símbolo FILM en el cristal de documentos del escáner.

• Cuando coloque varias tiras de película en el cristal de documentos, deje una abertura de al menos 5 mm entre ellas.
• Asegúrese de que no hay ninguna abertura entre el borde de la película y la guía de películas más delgada más cercana a la ranura de calibración.

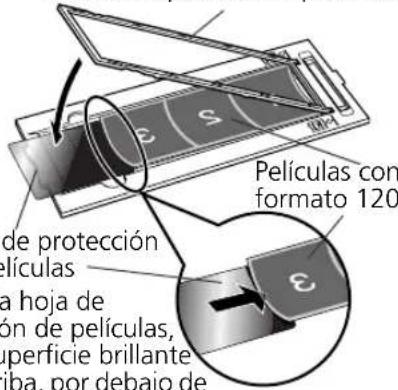

Utilización de una hoja de protección de películas

Es posible que las tiras de películas curvas se peguen al cristal de documentos, lo que podrá ser la causa de la aparición de un conjunto de anillos conocido como anillos de Newton en la imagen escaneada. En ese caso, realice el escaneado utilizando el protector suministrado como se muestra en el diagrama.

(A) Realice el escaneado colocando una hoja de protección de películas debajo de la película.

(B) Si los anillos siguen apareciendo después de haber seguido las instrucciones del paso (A), saque la tira de la película y colóquela en la unidad adaptadora de películas con la hoja de protección de películas en la parte superior de modo que los bordes queden sujetos durante el escaneado. A continuación, ejecute una vista preliminar de la imagen en ScanGear y haga clic en el botón [Mirror] (Espejo) para invertir la imagen antes de iniciar el escaneado final.

Para evitar que se produzcan daños en la película, contraponga la superficie brillante (el lado que no tiene ilustración) de la hoja de protección de películas a la película.

(A) Unidad adaptadora de películas

Hoja de protección de películas: coloque la hoja de protección de películas, la superficie brillante hacia arriba, por debajo de la película.

(B)

Sujete los bordes de la película mediante la colocación de la hoja de protección de películas en la parte superior, con la superficie brillante hacia abajo.

3 Cierre la tapa de documentos.

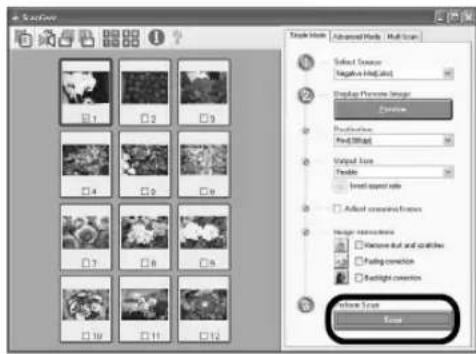

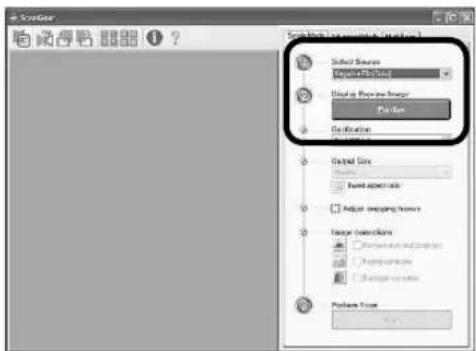

4 Inicie ArcSoft PhotoStudio y, a continuación, ScanGear. Siga los pasos del 2 al 4 de la sección "Escaneado de prueba" en la página 4. 5 Seleccione [Negative Film (Color)] (Película negativa (Color)) o [Positive Film (Color)] (Película positiva (Color)) en [Select Source] (Selección del origen) según la película que desee escanear y, a continuación, haga clic en [Preview] (Vista preliminar). 6 Coloque una marca de verificación al lado de los números de los fotogramas que desea escanear. Realice las correcciones de la imagen que sean necesarias. 7 Haga clic en [Scan] (Escanear) para iniciar el escaneado.

No toque el escáner cuando está funcionando.

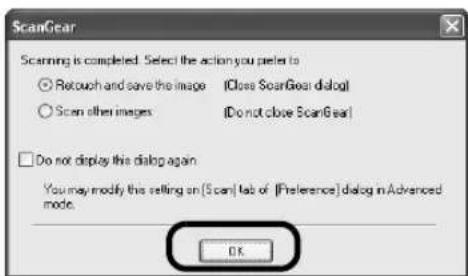

8 Cuando se le pregunte si desea cerrar ScanGear, haga clic en [OK] (Aceptar). 9 Guarde la imagen escaneada en ArcSoft PhotoStudio y cierre la ventana.

• No deje la tira de película en la guía de películas durante periodos de tiempo prolongados, ya que el calor de la unidad podrá dañarla.
• Para obtener más información acerca del escaneado de películas, consulte la sección "Escaneado de películas" en la Guía de escaneado.

Especificaciones

		CanoScan 8600F
Tipo de escáner Plano
Elemento de escaneado Color de 6 lineas CCD (dispositivo dearga acoplada)
Fuente de iluminación Lámpara fluorescente de cátodo frío
Resolución optica *1		4800 x 9600 ppp
Resolución selecciónable De 25 a 19200 ppp (ScanGear)
Profundidad de bits de escaneado	Color	Entrada de 48 bits (16 bits para cada color)salida de 48 o 24 bits (16 bits u 8 bits para cada color)
	Escala de grises	Entrada de 48 bits (16 bits para cada color)salida de 16 bits *2 u 8 bits
Velocidad de escaneado *3(fotografia o documento)	Color 6,9 ms/linea	(2400 ppp), 13,8 ms/linea (4800 ppp)
	Escala de grises,blacko y negro	6,9 ms/linea (2400 ppp), 13,8 ms/linea (4800 ppp)
Velocidad de escaneado *3 (película)		De 6,8 a 67,5 ms/linea
Velocidad de vista preliminar *3*4		Aprox. 4 segundos
Interfaz USB 2.0 Hi-Speed
Tamaño máximo del documento A4/Carta: 21		6 x 297 mm
Tipo de película/número de fotogramas		Tira de 35 mm (12 fotogramas mx./diaposita de 35mm (4 fotogramas mx.) Películas en formatting 120:maximo 6 x 22 cm (sólo en formatting de tira deIELLE)
Botones del escáner 7 botones: (4 botones PDF, COPY, PHOTO/FILM, E-MAIL)
Intervalo defuncnacimiento	Temperatura	10°C a 35°C (50°F a 95°F)
	Humedad	HR del 10% al 90%, HR del 20% al 80% al escanearpelículas sin formación de condensación
Requisitos de alimentación		Adaptador de ca (100/120/230/240V) *5
Consumo de energia		En functúnimiento: 18 W como mximo, en espera: 5 WApagado: 0,5 W (utilizando el adaptador de ca suministrado)
Dimensiones exteriores máimas 283 x 467 x 120 mm
Peso Aprox. 4,3 kg

1 La resolución óptica corresponde a la mayor frecuencia de muestreo como la norma ISO 14473. 2 Sólo para el escaneado de películas. 3 Velocidad máxima en el modo USB 2.0 Hi-Speed en ordenadores Windows. No se incluye el tiempo de transferencia. La velocidad de escaneado varía en función del tipo de documento, la configuración de escaneado o las especificaciones del ordenador. 4 No incluye el tiempo de procesamiento de la calibración. *5 El tipo de adaptador de CA puede variar según la zona geográfica de adquisición del escáner. Utilice sólo los adaptadores de alimentación de CA que se indican en el manual del usuario. (Adaptador de alimentación de CA Canon: K30279 para el Reino Unido y K30278 para otros países europeos.) No los utilice con otros productos. Las especificaciones están sujetas a cambios sin previo aviso.

Referencia del modelo: K10294 (CanoScan 8600F)

Sólo para la Unión Europea (y el EEA).

Este símbolo indica que este producto no debe desecharse con los desechos del hogar, de acuerdo con la directiva WEEE (2002/96/EC) y con la legislación nacional. Este producto debería depositarse en uno de los puntos de recogida designados, como por ejemplo, intercambiándolo por otro al comprar un producto similar o entregándolo en un lugar de recogida autorizado para el reciclado de equipos electrónicos (EEE). La manipulación inapropiada de este tipo de desechos podrá tener un impacto negativo en el entorno y la salud humana, debido a las sustancias potencialmente peligrosas que normalmente están asociadas al EEE. Al mismo tiempo, su cooperación a la hora de desechar correctamente este producto contribuirá a la utilización efectiva de los recursos naturales. Para más información acerca de dónde puede desechar el equipo para su reciclado, póngase en contacto con las autoridades locales, con las autoridades encargadas de los desechos, con un plan WEEE autorizado o con el servicio de recogida de basuras para hogares. Si desea más información acerca de la devolución y reciclado de productos WEEE, visite la web

www.canon-europe.com/environment.

(EEA: Noruega, Islandia y Liechtenstein)

Sólo para los clientes en Europa, Oriente Medio, África y Rusia

Para ponerse en contacto con el Centro de ayuda al cliente de Canon, consulte la contraportada del folleto European Warranty System (EWS) o visite

www.canon-europe.com.

La toma de corriente debe estar instalada cerca del equipo y deben ser de fácil acceso.

Como empresa asociada a ENERGY STAR, Canon Inc. ha determinado que este modelo cumple con los requisitos del programa ENERGY STAR para un uso eficaz de la energía.

International ENERGY STAR® Office Equipment Program es un programa internacional que promociona el ahorro de energía en el uso de ordenadores y demás equipos de oficina. El programa defiende el desarrollo y la proliferación de productos cuyas funciones reducen de forma efectiva el consumo de energía. Se trata de un sistema abierto en el que los propietarios de las empresas pueden participar voluntariamente. Los productos en cuestión son equipos de oficina como, por ejemplo, ordenadores, pantallas, impresoras, faxes, fotocopiadoras, escáneres y sistemas multifunción. Los estándares y logotipos son los mismos en todos los países participantes.

Advertencia

Cuando utilice este producto deben tener en cuenta los siguientes aspectos legales:

• El escaneado de determinados documentos, como billetes de banco (letras bancarias), bonos del estado y certificados públicos, puede estar prohibido por ley y derivar en responsabilidades civiles o penales.
• Es posible que la ley le obligue a tener la autorización de la persona titular del copyright u otros derechos legales sobre el elemento que está escaneando.

Si no está seguro de la legalidad del escaneado de un determinado elemento, debe consultar con su asesor legal previamente.

Adobe, Adobe RGB (1998) y Photoshop Elements son marcas comerciales registradas o marcas comerciales de Adobe Systems Incorporated en Estados Unidos o en otros países. Microsoft y Windows son marcas comerciales registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos o en otros países. Macintosh y Mac son marcas comerciales de Apple Computer, Inc., registradas en los Estados Unidos y en otros países. ArcSoft, Inc. Reservados todos los derechos para PhotoStudio. Otros nombres y productos no mencionados anteriormente pueden ser marcas registradas o marcas comerciales de sus respectivas partes.

CanoScan 8600F

Guía de Inicio Rápido

Se seleccionó el idioma y el lugar de residencia. Se inició el programa Utilidad de instalación del CanoScan.
