Technische specificaties	Gasbarbecue met meerdere branders, kookoppervlak van geëmailleerd staal, totaal vermogen van XX kW.
Afmetingen	Totale afmetingen: XX cm x XX cm x XX cm, kookoppervlak: XX cm x XX cm.
Gebruik	Ideaal voor het bereiden van vlees, groenten en vis, met opties voor directe en indirecte bereiding.
Onderhoud	Regelmatig reinigen van roosters en branders, controle van gasleidingen op lekken.
Veiligheid	Alleen buiten gebruiken, uit de buurt van brandbare materialen houden, gasverbindingen controleren voor gebruik.
Algemene informatie	XX jaar garantie, meegeleverde accessoires: barbecuegereedschap, deksel, ingebouwde thermometer.

Veelgestelde vragen - Patio Chef Patton

Hoe steek ik de Patton Patio Chef barbecue aan?

Om de barbecue aan te steken, opent u het deksel, controleert u of het gas is aangesloten en opent u de klep. Gebruik een gasaansteker om de brander aan te steken door op de ontstekingsknop te drukken.

Welke soorten brandstof kan ik gebruiken met de Patton Patio Chef?

De Patton Patio Chef werkt op propaan- of aardgas, afhankelijk van de versie die u heeft. Zorg ervoor dat u het type gas gebruikt dat in de gebruiksaanwijzing wordt gespecificeerd.

Hoe maak ik de barbecue schoon na gebruik?

Laat de barbecue afkoelen, verwijder dan de roosters en maak ze schoon met een staalborstel. Veeg de binnenkant af met een vochtige doek en een mild reinigingsmiddel.

Wat moet ik doen als de barbecue niet aangaat?

Controleer of de gasfles vol en correct aangesloten is. Controleer ook of de ontstekingsknop werkt en of de branders niet verstopt zijn.

Wat is de kookcapaciteit van de Patton Patio Chef?

De Patton Patio Chef heeft een kookoppervlak van ongeveer 2000 cm\u00b2, waardoor u meerdere porties tegelijk kunt bereiden.

Kan ik de barbecue gebruiken bij vochtig weer?

Het wordt aanbevolen de barbecue niet te gebruiken bij regen of overmatige vochtigheid om veiligheidsredenen. Zorg ervoor dat de barbecue op een droge plaats staat.

Hoe bewaar ik de barbecue in de winter?

Maak de barbecue grondig schoon, koppel de gasfles los en bewaar hem op een droge en overdekte plaats om hem tegen weersinvloeden te beschermen.

Is de Patton Patio Chef barbecue draagbaar?

Ja, de Patton Patio Chef is ontworpen om gemakkelijk te vervoeren, met wielen en een lichtgewicht frame, ideaal voor picknicks of uitstapjes.

Waar kan ik reserveonderdelen voor de Patton Patio Chef vinden?

Reserveonderdelen kunnen rechtstreeks bij de fabrikant of erkende dealers worden besteld. Raadpleeg de website van Patton voor meer informatie.

Welke garantie wordt er gegeven op de Patton Patio Chef?

De Patton Patio Chef heeft doorgaans een garantie van 2 jaar tegen fabricagefouten. Raadpleeg de handleiding voor specifieke details.

GEBRUIKSAANWIJZING Patio Chef Patton

NL, BE, LU Gebruiksaanwijzing - 3

1. Technische data voor de Patio Chef Barbecue serie

Naam product	Patio Chef 2+-burner			CE 0063-14
Modelnummer	54GCPR201
Identificatienr. van het product	0063CN7292
Totale warmtecapaciteit: Qn	8.4 kW (610 g/h)
Gascategory	I3+(28-30/37)		I3B/P(30)		I3B/P(50)	I3B/P(37)
Gastype	Butaan Propaan		Butaan/Propaan		Butaan/Propaan	Butaan/Propaan
Gasdruk	28 - 30 mbar 37	mbar	30 mbar		50 mbar	37 mbar
Verstuivergrootte	0.86 mm		0.86 mm		0.76 mm 0.82 mm
Verstuivergrootte zijbrander	0.75 mm		0.75 mm		0.65 mm 0.65 mm
Land van bestemming	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, en SI.		BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR,TR, BG,LU en MT.		AT, CH, DE en SK	PL

Naam product	Patio Chef 3+-burner			CE 0063-14
Modelnummer	54GCPR511
Identificatienr. van het product	0063CN7292
Totale warmtecapaciteit: Qn	11.4 kW (829 g/h)
Gascategory	I3+(28-30/37)		I3B/P(30)		I3B/P(50)	I3B/P(37)
Gastype	Butaan Propaan		Butaan/Propaan		Butaan/Propaan	Butaan/Propaan
Gasdruk	28 - 30 mbar 37	mbar	30 mbar 50 mbar		37 mbar
Verstuivergrootte	0.86 mm		0.86 mm		0.76 mm 0.82 mm
Verstuivergrootte zijbrander	0.75 mm		0.75 mm		0.65 mm 0.65 mm
Land van bestemming	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, en SI.		BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR,TR, BG,LU en MT.		AT, CH, DE en SK	PL

Uitsluitend in de open lucht of op goed geventileerdeplaatsen te gebruiken.

Lees de instructies voor gebruik van het apparaat.

Bereikbare delen+kennen erg heet+zijn, houdjonge kinderen uit de buurt.

Het apparaat Niet verplaatsen tijdens gebruik.

Na gebruik de gastoevoer aan de gasfles afzetten.

Elke wijziging van het apparaat kan gevaarlijk+zijn.

Onderdelen verzegeld door de fabrikant mogen Niet worden veranderd door de gebruiker.

Breng geen wijzigingen aan het apparaat.

• DE TECHNISCHE SPECIFICATIES VAN UW BARBECUE VINDT U OP HET ZILVERKLEURIGE LABEL.
• DEZE GRILL IS GESCHIKT VOOR VLOEIBAAR PROPAAN /BUTAAN. GEBRUK GEEN LEIDINGEN EN OF AANSLUITINGEN DIE BESTEMD ZIJN VOOR AARDGAS TENZIJ DE BARBECUE DAARVOOR IS AANGEPAST.
• OM VAN DE BARBECUE GEBRUIK TE KUNNEN MAKEN MOET EEN LPG GASFLES PROPAAN OF BUTAAN MET DRUKREGELAAR IN MB CONFORM DE GELDENDE STAATSWETGEVING AANGESCHAFT WORDEN.
  LAAT DE BARBECUE NIET BEDIEN EN DOOR KINDEREN.
  TOEGANKELIJKE ONDERDELEN KUNNEN ERG HEET WORDEN, HOUD KINDEREN OP AFSTAND.
  VERANDERINGEN AAN DEZE BARBECUE KUNNEN GEVAARLIJK BLIJKEN TE ZIJN.
  VERANDER DE REGELAAR OF GASTOEVOER NIET.
  VERPLAATS DE BARBECUE NIET TijdENS GEBRUIK.
  CONTROLER DE SLANG VOOR ELK GEBRUIK OP SCHEUREN, SLIJTAGE OF ANDERE SCHADE.
  STEEK DE GRILL NIET AAN INDIEN U GAS RUIKT.
  LAAT ONDERDELEN DIE AFGESLOTEN ZIJN DOOR DE FABRIKANT INTACT.

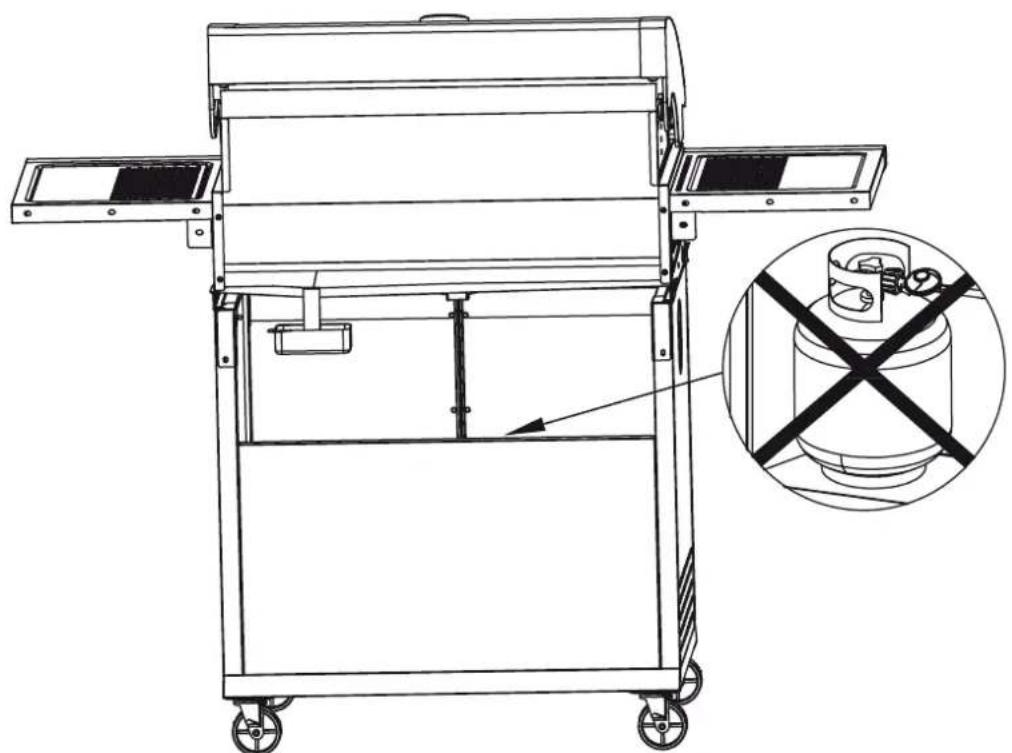

• PLAATS DE GASTANK NAAST DE BARBECUE, NIET ONDER DE BARBECUE EN OOK NIET IN DE TROLLEY.
  BEWAAR GEEN LEGE OF VOLLE RESERVEGASTANKS IN, ONDER OF IN DE NABIJHEID VAN DE BARBECUE.
  BEWAAR GEEN BENZINE OF ANDERE VLUCHTIGE BRANDBARE VLOEISTOFFEN IN DE BUURT VAN DE BARBECUE.
  HOUD DE GASSLANG EN ELEKTRICITEITSKABELS UIT DE BUURT VAN HETE OPPERVLAKKEN.
  VOORKOM DRAAIING VAN DE GASSLANG.
• VERVANG DE SLANG INDIEN DEZE BESCHADIGD IS OF INDIEN NATIONALE VOORSCHIFTEN DIT VEREISEN.
  STEEK DE BARBECUE NIET AAN WANNEER DE KAP GESLOTEN IS.
• VLAMMEN DIENEN BLAUW VAN KLEUR TE ZIJN EN STABIEL TE BRANDEN, ZONDER GELE UITEINDEN.
  LEUN NIET OVER HET BAK- OF ROOSTEROPPERVLAK WANNEER U DE BARBECUE AANSTEEKT.
  GEBRUIK ALLEEN BARBECUEGEREDSCHAP EN ACCESSOIRENS VAN GOEDE KWALITEIT.
  DRAAG DROGE STEVIGE OVENWANTEN TijdENS HET BARBECUEN.
• DEK DE VLAMVERDELER /HET GRILLROOSTER /DE GRILLPLATEN OF DE GRILLBODEM NIET GEHEEL AF MET ALUMINIUMFOLIE OF ANDERSINS. DIT KAN DE LUCHTSTROOM ERNSTIG VERSTOREN EN/OF OVERMATIGE HITTE IN HET BRANDERGEBIED VEROORZAKEN.
• VERWIJDER ALLE VERPAKKINGSMATERIALAAL EN BEVESTIGINGSBAND VAN DE GRILL EN DE BRANDERS ALVORENS DE BARBECUE IN GEBRUIK TE NEMEN.
• VET IS BRANDBAAR. LAAT HEET VET AFKOELEN VOOR U ER IETS MEE DOET. LAAT GEEN VET OPHOPEN IN DE LEKBAK OP DE BODEM VAN DE VUURBAK. MAAK DE LEKBAK REGELMATIG SCHOOL (NA IEDERE 4-5 KEER GEBRUIK).

DRAAI ALLE BEDIENINGSKNOPPEN UIT EN VERZEKER U ERVAN DAT DE GRILL GOED AFGEKOELD IS VOOR U REINIGINGSMIDDELEN UIT SPUITBUSSEN OP OF ROND DE BARBECUE GEBRUIKT. DE CHEMISCHE STOFFEN IN SPUITBUSSEN KUNNEN IN DE NABIJHEID VAN HITTE, VLAM VATTEN OF CORROSIE VEROORZAKEN.

• GEBRUIK GEEN ONDERDELEN/ACCESSOIRES VAN ANDERE FABRIKANTEN INDIEN DEZE NIET NADRUKKELIJK DOOR PATTON WORDEN AANGERADEN. UW GARANTIE VERVALT INDIEN BLIJKT DAT U DERGELIJKE ONDERDELEN OF ACCESSOIRES HEEFT GEBRUIKT.
  DRAAI DE KRAAN VAN DE GASFLES NA ELK GEBRUK DIRECT DICT.

VEILIGHEID

• Gebruik deze barbecue nooit zonder drukregelaar.
• Indien geen drukregelaar is meegeleverd - passend voor het soort brandstof dat u gebruikt - neem dan contact op met uw lokale gasdistributeur voor een drukregelaar.
• De drukregelingen in het onderstaande schema dienen uitsluitend als richtlijn.

• Drukregelaar en gasslang要去en geschikt voor vloeibaar Liquid Petrol Gas (LPG).
  Drukregelaar en gasslang要去en de bovengenoemde druk hunnen weerstaan.
• De gasslang mag nicht langer zich dan 1,5 meter.
• De flexibele gasslang worden aangesloten op een adapter.
• Gebruik een passende slangklem om de slang aan de barbecue adapter vast te makeen en voor de aansluiting slang/regelaar.
• Draai na montage van het geheel, het gas open en controller de slang op lekkage.

Zie Controle op gaslekken. Zorg dat byeze procedure uitgevoerd worden in een goed geventileerde omgeving en uit de buurt van open vuur, vonden ofen hittebron.

• Gebruik geen gedeukte of roestige LPG-tanks.

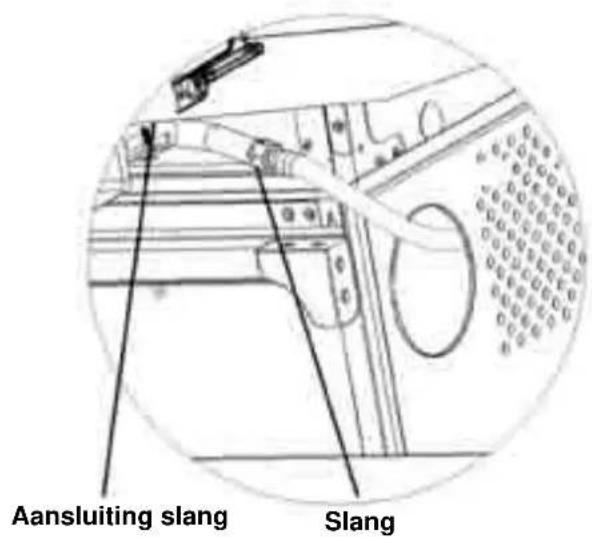

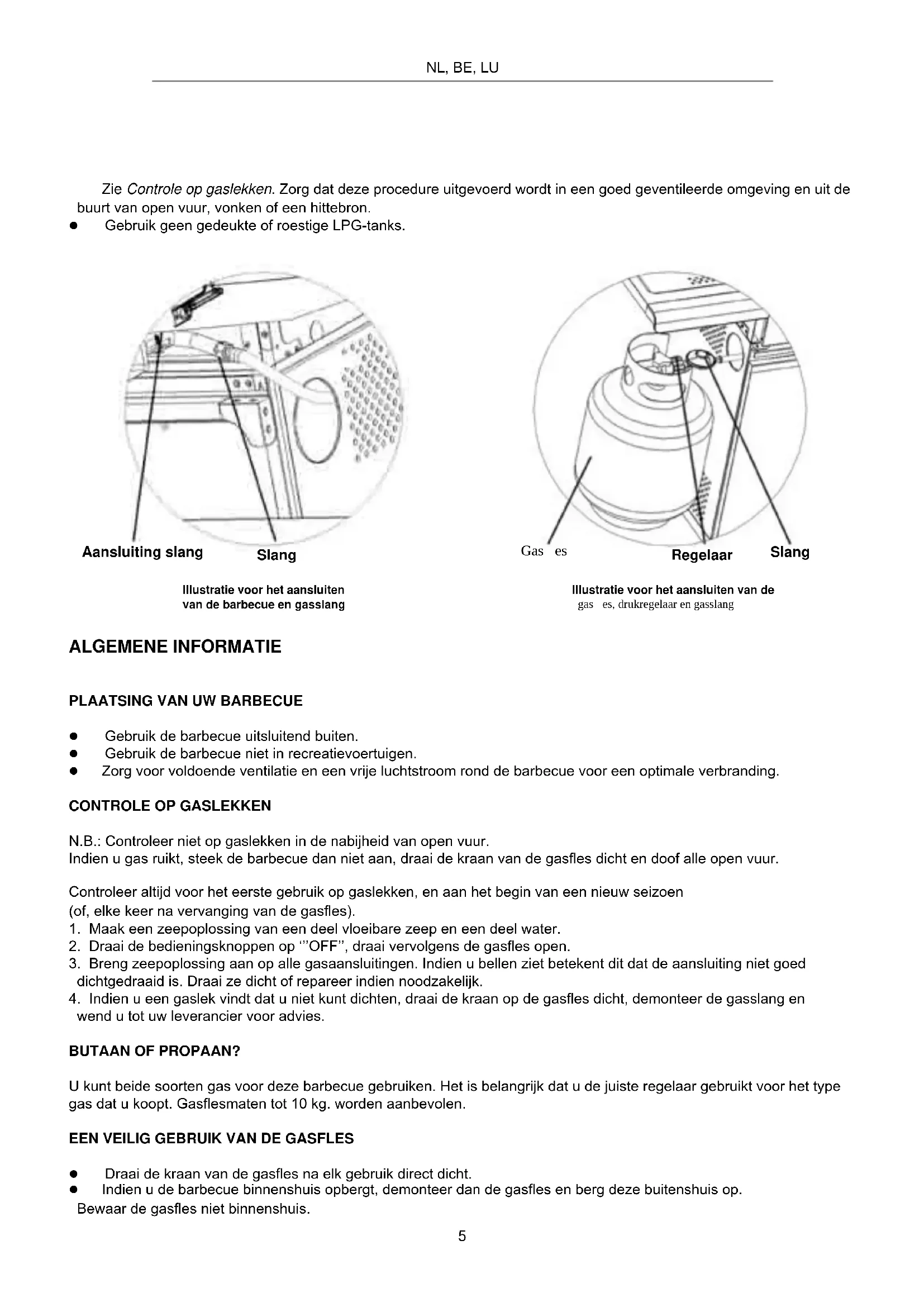

Illustratie voor het aansluiten van de barbecue en gasslang

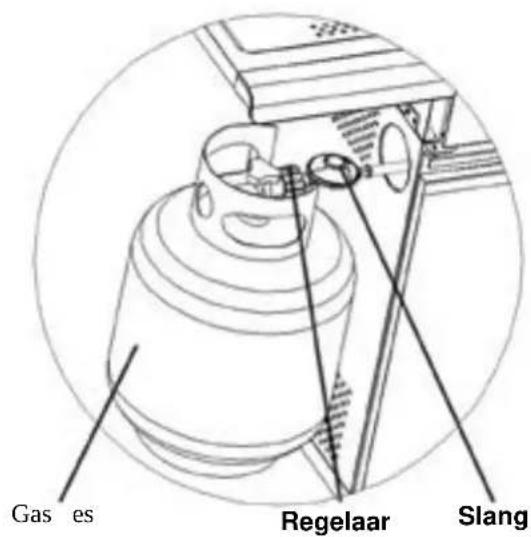

Illustratie voor het aansluien van de gas es, drukregelaar en gasslang

ALGEMENE INFORMATIE

PLAATSING VAN UW BARBECUE

• Gebruik de barbecue uitsluitend buiten.
• Gebruik de barbecue nicht in recreatievoertuigen.
  Zorg voor voldoende ventilatie en een vrij luchtstroom rond de barbecue voor een optimale verbranding.

CONTROLE OP GASLEKKEN

N.B.: Controlleriet not op gaslekken in de nabijheid van open vuur.

Indien u gas ruikt, steek de barbecue dan nicht aan, draai de kraan van de gasfles dicht en doof alle open vuur.

Controleer altijd voor het eerste gebruik op gaslekken, en aan het begin van een nieuw seizoen

(of, elke keer na verranging van de gasfles).

1. Maak een zeepoplossing van een deel vloeibare zeep en een deel water.
2. Draai de bedieningsknoppen op "OFF", draai verwolgens de gasfles open.
3. Breng zeepoplossing aan op alle gasaansluitingen. Indien u bellen ziet betekent dit dat de aansluiting nicht goed dichtgedraaid is. Draai ze zicht of repareer indien moodzakelijk.
4. Indien u een gaslek vindt dat u Niet=kunt dachten, draai de kraan op de gasfles dicht, demonteer de gasslang en wend u tot uw leverancier voor advies.

BUTAAN OF PROPAAN?

U sunt beiden soorten gas voor deze barbecue gebruiken. Het is belangrijk dat u de juiste regelaar gebruikt voor het type gas dat u koopt. Gasflesmaten tot 10kg worden aanbevolen.

Berg de gasfles op in staande positie.
Houd de gasfles uit de buurt van overmatige hitte.
- Indien de gasfles verrangen dient te worden, doe dit dan uit de buurt van open vuur, vonken of hittebronnen.

ONDERHOUD

TEGENSTROOM

• Draai de kraan van de gasfles zichen en draai de bedieningsknop van de brander waar "OFF". Wacht tot de barbecue is afgekoeld en kaak dan de branders en gasaanvoer openings schoon.

REINIGING VAN DE ROOSTERS, GRILLPLATEN/HOTPLATE

• Draai de knop van de gasfles zich.
• Laat de roosters, grillplaten/hotplate eerst afkoelen. Maak ze met een kunststof schuursponsje en een sopje goed schoon, dat gaat het Beste als u ze eerst een nachte in een bak met warm water met wat Bio-tex of soda heeft lately weken. Droog alles goed af alvorens ze terug te plaatsen.

REINIGING VAN DE VLAMVERDELER

Maak de vlamverdeler regelmatig schoon in warm water met afwasmiddel of soda. Gebruik indien nodig staalwo om hardnekig aangekoeke of verbrande resten te verwijderen. Droog de vlamverdeler goed af alvorens deze terug te plaatsen.

REINIGING VAN DE LKBAK

• Laat de inhoud van de lekbak afkoelen alvorens deze te legen en maak de lekbak met een zache borstel en een mild reinigingsmiddel (soda) en warmwater schoon. Spoelen droog de onderdelen grondig af. Door een laagje aluminium folie in de lekbak te leggen kunt u het vet en residu het eenvoudigst verwijderen.

JAARLIJKSE SCHOONMAAK VAN DE BARBECUE

Indien u de roosters en de grillplaat/hotplate gedurende en na elk gebruik, bij voorkeur met een messing borstel, schoon houdt, dan staat uw barbecue algijd maar voor gebruik. Onderwerp de gehele barbecue eens peraar aan een grondige schoonmaakbeurt.

BINNENWERK

• Draai de bedieningsknop van de brander waar "OFF", draai de knop van de gasfles zich en demonteer de slang/ drukregelaar van de barbecue.
• Verwijder de grillplaat/hotplate, roosters, vlamverdelers en branders. Dek de openingsen van de gasaanvoer af met aluminiumfolie. Borstel de binnen- en buitenkant van de barbecue af met een zachte/messing borstel. Maak de grillplaat/hotplate, roosters en vlamverdelers van de barbecue met een kunststof schuursponsje en een sopje goed schoon, dat gaat het beste als u ze eerst een nachtje in een bak met warm water met wat Bio-tex of soda heeft lately weken. De vetopvangbak en de binnenzijde van de barbecue maakt u het Beste schoon met een zachte borstel en een mild reinigingsmiddel (soda) en warmwater. Spoel- en droog de onderdelen grondig af. Werk eventuele beschadigde lak bij. Emaiille kurz u bijwerken met een hittebestendige lak. Vet de grillplaat/hotplate, roosters, rondon, goed in met wat olie.
• Verwijder het aluminiumfolie van de openingsen en controllerer of de openingsen Niet verstopt zich. Indien de openingsen verstopt zich, prike dan door met een rechtgebogen paperclip. Gebruik nooit een houten satéprikker waar deze kan breken waardoor de openingsen verstopt kan raken.
• Plaats de branders en andere onderdelen terug.
• Controller de ontsteking, stel deze af, indienoodzakelijk.
  Sluit de gasslang waar aan en test de ontsteking.
  Draai het rooster, de pakplaat en de vlamverdelers in de winter in een krant en zet ze op een droge plaats weg.

Als u ze terug in de barbecue geplaatst heeft zet de barbecue dan voor gebruik, met de kap zich, met maximaal twee branders op de middelste stand ± 10 minutes aan. Hierdoor brand de olie goed in en+zijn ze goed beschermd en wee klaar voor gebruik.

• Het Beste kunt u de barbecue in de herfst - en wintermaanden binnen zieten zonder hoes. Als dit Niet tot de mogelijkheden behoort,zet dan de barbecue op een beschutte plaats in de tuin afgedekt met een hoes.Haal de hoes er gedurende de winter,bij open weeer,enkele keren af dat reduceert het vocht.
  Goed en regelmatig onderhoud houdt uw barbecue in topconditie en verlangt de levensduur van uw barbecue.

ROESTVRIJ STAAL

• Deze barbecue is gemaatk van roestvrij staal in combinatie met staal dat deels voorzien is van een poeder coating en deels van een porseleincoating of emaillelaag. Er zichen een groot aantal reinigingsmiddelen voor (roestvrij) staal in de handel verkrijgbaar. Begin alltijd met de mildste reinigingsmethode.
  Zichtbare krassen in het roestvrij staal kut u bijwerken met een Licht schurend, extra fijn polijstmiddel of schuurpapier met zeer fjne korrel. Vetspatten konnen aankoeken op het roestvrijstalen oppervlak. Dit soort vlekken kan sterk op roest lijken. Gebruik een schuurspons met een reinigingsmiddel voor roestvrij staal om dit soort vlekken te verwijderen.

SPINNEN EN INSECTEN KUNNEN SPINNENWEBBEN OF NESTEN MAKEN IN DE (OPENINGEN VAN DE) BRANDER(S), DE BUIZEN OF SLANGEN. DEZE KUNNEN DE GASSTROMING BELEMMEREN EN BRAND VEROORZAKEN. DIT VERSCHIJNSEL STAAT BEKEND ALS "TEGENSTROOM" (ZIE BOVEN) EN KAN UW BARBECUE ERNSTIG BESCHADIGEN EN EEN ONVEILIGE VERBRANDING VEROORZAKEN. REGELMATIGE CONTROLLE EN REINIGING VAN DE (OPENINGEN VAN DE) BRANDERS, DE SLANGEN EN BUIZEN WORDT AANBEVOLEN.

GEBRUK VAN DE BRANDER EN CONTROLE VAN DE ONTSTEKING

OPEN DE KAP VOOR U DE BARBECUE AANSTEEK

1. Draai de bedieningsknoppenaar "Off",en open de gasafsluiter op de gasfles.
2. Indien u de barbecue voor het eerst monteert, zich de gasleidingen bevuld met lucht. De leidingen dienen bevuld te worden met gas. Het kan enkele pogingen duren voor de gasleidingen met gas bevuld zijn.

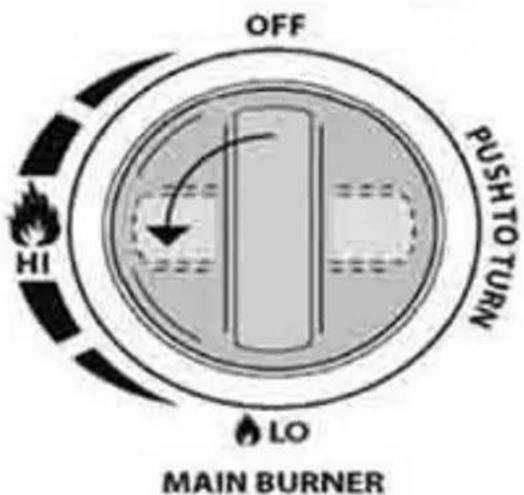

3. Druk de bedieningsknop in en draai deze waar de hoogste stand "Hl". Druk tegelijkkertijd de knop voor de elektronische ontsteking in. Laat de ontsteking los als de brander brandt. Indien de barbecue een ontsteking in de bedieningsknop heeft ontsteen dan door de bedieningsknop te draaien.
4. Indien de brander Niet aan gaat, draai dan de gastoevoer op de gasfles dicht en herhaal de procedure tot stap 3, twee tot drie keer.
5. Indien de brander nog alkijd Niet aan gaat na stap 4, DRAAI DAN HET GAS DICTH en Wacht 5 MINUTEN voor u het nogmaals proeert of steek de barbecue aan met een lucifer.
6. NB: Draai de bedieningsknoppen voor elke controe waar "OFF".
7. Indien de branders nicht wollen ontsteken, draai dan de knop van de gasfles dicht en controllerer de leidingen op verstopping.

EERSTE GEBRUK / GEBRUK NA LANGE PERIOD - BEGIN VAN HET SEIZOEN

Lees de veiligheids-, ontstekings- en bedieningsinstrumenties aandachtig door.
- Controller de openings van de gasafsluiter, de brandereleidingen en de branders zich op verstopping.
- Controller of de brandereiding goed over de opening van de aflsluiter heb en is geschoven.
- Controller of de gasfles vol is.
- Controller op gaslekken met gebruikmaking van een zeepoplossing.
- Draai de bedieningsknoppenaar "OFF"en sluitde gastoevoer aan.
- Open de kap voor u de barbecue aansteekt.

BEDIENING VAN DE ZIJBRANDER

• Controller de gasslang voor u het gas aansteekt. Indien er spreke is van scheuren, slijtage of schuurplekken dient de slang verrangen te worden voor u de barbecue in gebruik neemt. Gebruik de zijbrander net indien u gas ruikt.

Houd een spuitfles met zeephoudend water in de buurt van de gasafsluiter en controllerer de aansluitingen voor gebruik.
- Open de kap voor u de barbecue aansteekt.
- Druk de bedieningsknop in en draai deze waar "HI"; druk tegelijkertijd de elektronische ontstekingsknop in. Indien de barbecue een ontsteking in de bedieningsknop heeft ontsteek dan door de bedieningsknop te draaien.
- Indien de ontsteker geen vonk producerert, gebruik dan een lucifer om de brander aan te steken.
- Gebruik wokken of pannen van minimaal 120mm en maximaal 200mm doorsnede. Bij gebruik van grotere pannen kan de toplaag verkleuren.

EERSTE GEBRUK, VERBRANDEN VAN VET EN OLIE

Brand voor het eerste gebruik oliën en vetten die gebruikt zijn bij de fabricage van uw barbecue van de grill/plaat/pan.

• Open de kap, steek de branders aan en LAST deze gedurende 10-15 minuten op hoog vuur "HI" branden.
• Draai de knoppen zich, LaTeX de barbecue afkoelen en maak de barbecue schoon met een sopje en schuurspons. Daarna goed droogmaken.

BELANGRIJK: Gebruik nooit alle branders tegelijk op "HI" indien u kookt met gesloten kap.

• Gebruik alleen branders zoals aangegeven in de tekening indien u met gesloten kap bereidt.
• Open altijd eerst de kap voor u de barbecue aansteekt.
• Plaats de vlamverdeler, grillplaat of pan op de centrale branders.

Sluit de kap en draai de bedieningsknoppenaar "LO".

Houdt een temperatuur van maximaal 200^ C aan.
- Als u wilt bakken,plaats het gerecht dan in het midden van de oven, bijvoorbeeld door het op een omgekeerd bakblik teplaatsen.
- Controller de voortgang van het bakproces regelmatig.

• Niet rokenijdens het controleren van uw barbecue!
• Draai de gastoevoer zich, draai de bedieningsknoppen maar "OFF".
  Wacht vrij minuten voor u het nogmaals probeert.
• Controller de gastovoer/ -aansluitingen.
  Herhaal de aansteekprocedure en, indien de barbecue nog steeds nicht wil werken,

DRAAI DAN DE GASTOEVOER DICT, DRAAI DE BEDIENINGSKNOPPEN NAAR "OFF".

Wacht tot de barbecue is afgekoeld en controller het volgende:

a) Aansluiting van de leidingen van de brander op openings.
CORRECTIE: Schuif de leiding van de brander goed over de opening.
b) Verstopping in gasleiding.

CORRECTIE: Maak de slang los van de barbecue.

Open de gastoevoer gedurende 1 seconde om verstopping in de slang op te heffen.

Sluit de gastoevoer af (draai de knop op de gasfles dicht) en verbind de slang met de barbecue.

c) Verstopte opening

CORRECTIE: Haal alle losse onderdelen uit het binnenwerk van de barbecue. Schroef de branders los / verwijder de splitpen onderaan de voet van de brander met gebruikmaking van een schroevendraaier of tang. Til elke brander van de gasopening, verwijder de verstopping met een fijnne naald.

Plaats de branders terug op de openings en bevestig de brandervoet op de beugel op de bodem van de barbecue.
Plaats de losse onderdelen terug.

d) Aansluiting van ontsteker op brander.

CORRECTIE: Het uiteinde van de elektrde要去 wijzen aan de brander/verzameldoos. Het gatussen de vonkelektrode en het uiteinde van de brander/verzameldoos要去 ca. 3-5 mm zijn. Afstellen indienoodzakelijk door voorzichtig buigen.

Indien het nodig is te ontsteken verwijl de barbecue nog heet is, wacht dan tenminste vijf minuten alvorens de barbecue aan te steken. (Dit geeft gaslucht gelegenheid weg te trekken).

Indien alle controles/correcties zich uitgevoerd en uw barbecue wil nog steeds nicht maar behoren werken, raadpleeg dan uw verkoper of gasinstallateur.

Montagehandleiding voor de Patio Chef 2+1 / Patio Chef 3+1

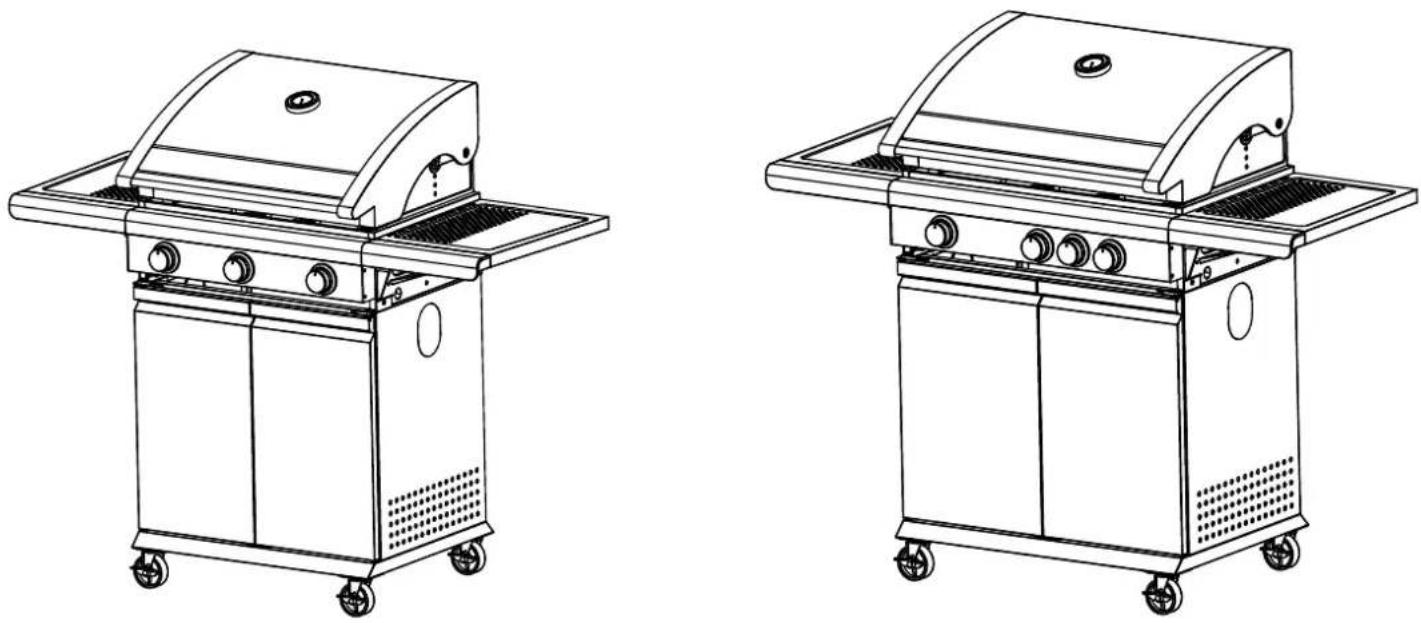

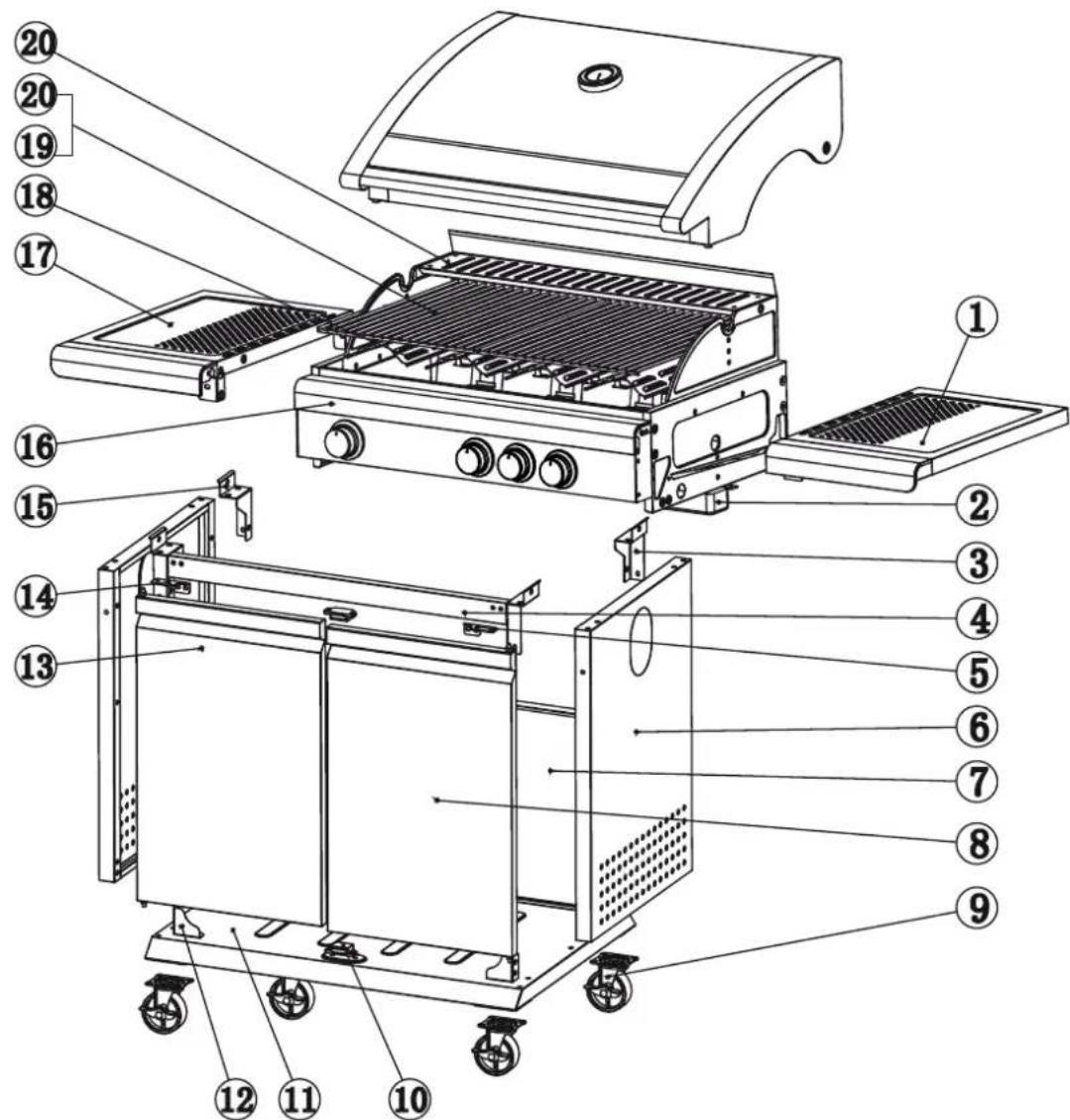

1. Afbeelding van afzonderlijke onderdelen van de Patio Chef 3+1 (gelijk aan de Patio Chef 2+1)

Onderdelenlijst

1*1	2*1		3*1		4*1
5*1	6*2		7*1		8*1
9*4	10*11 12		11		**2
○*1 *1 *1 *1	○		○		16151413
17*118 19 20	○*3(5353-01) *4(5354-01)		○*1(5353-01) *3(5354-01)		○*1(5353-01) *0(5354-01)
21*1	A M5-10*65	B M4-8*2	C M5-6*2	D *4	E M-10*8

MONTAGE

Zorg voor de juiste montage van het gehele barbecue. Een gedetailleerde montagehandleiding vindt U in deze handleiding. Om het toestel juist en correct in elkaar te zetten, dient men zich aan deze handleiding te houden.

Waarschuwing: Hoewel we ons best doen om de montage zo gemakkelijk möglich te make, dient men toch voorzichtig om te gaan met stalen prefabricaten, in het bijzonder met de kanten die verwondingen konnen veroorzaken. Wees dus voorzichtig en gebruik bij voorkeur beschermingshand Schoenen.

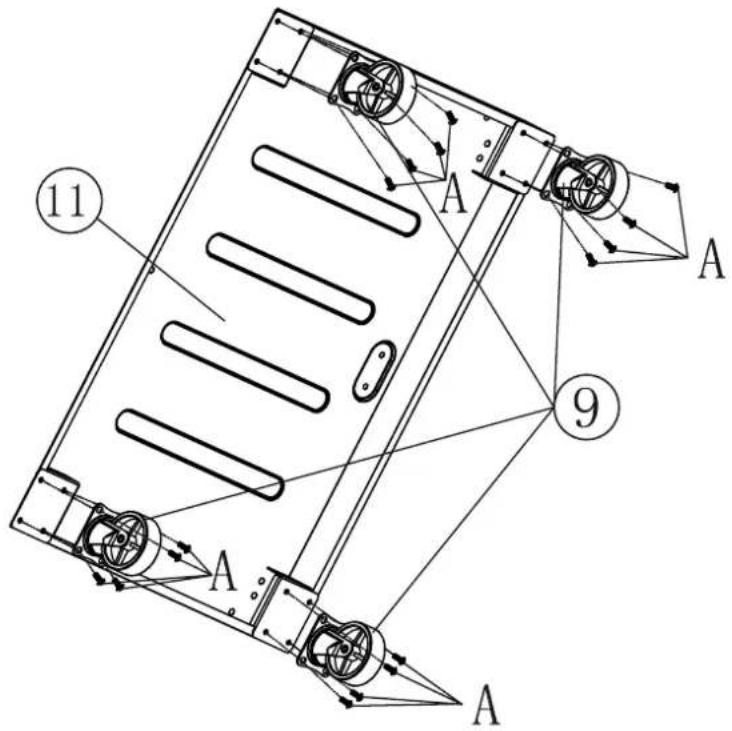

1、A*16

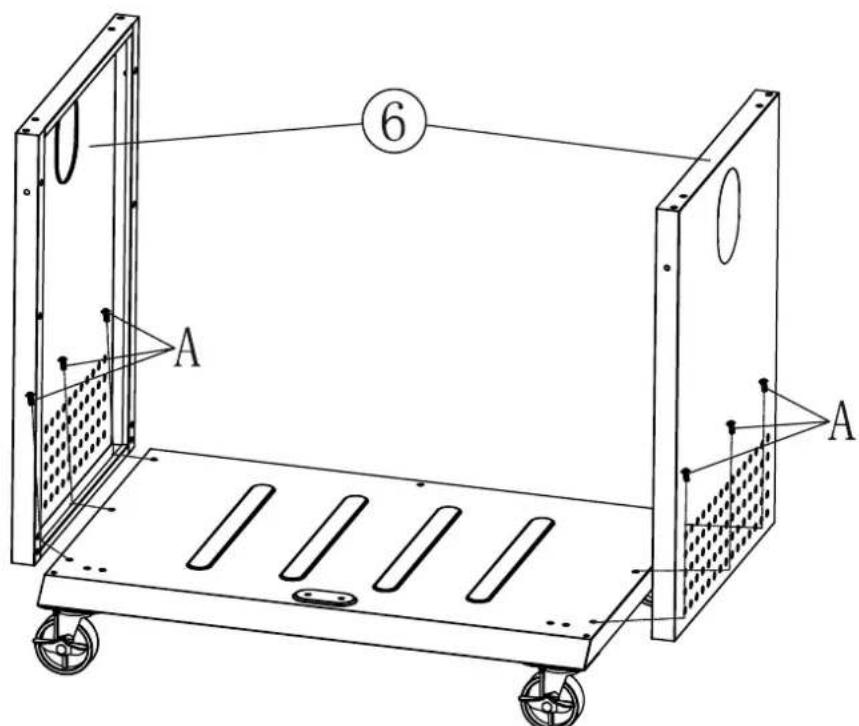

2、A*6

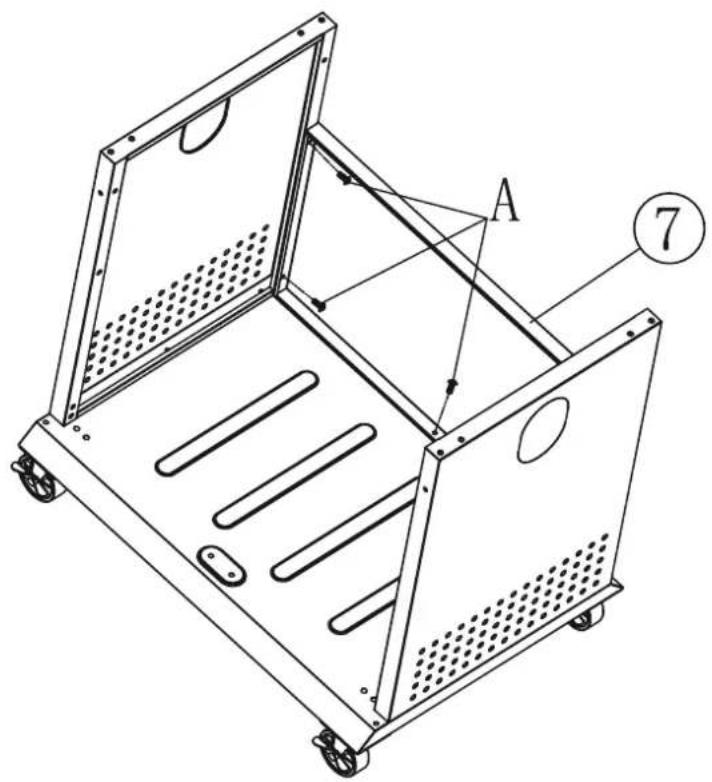

3、A*5

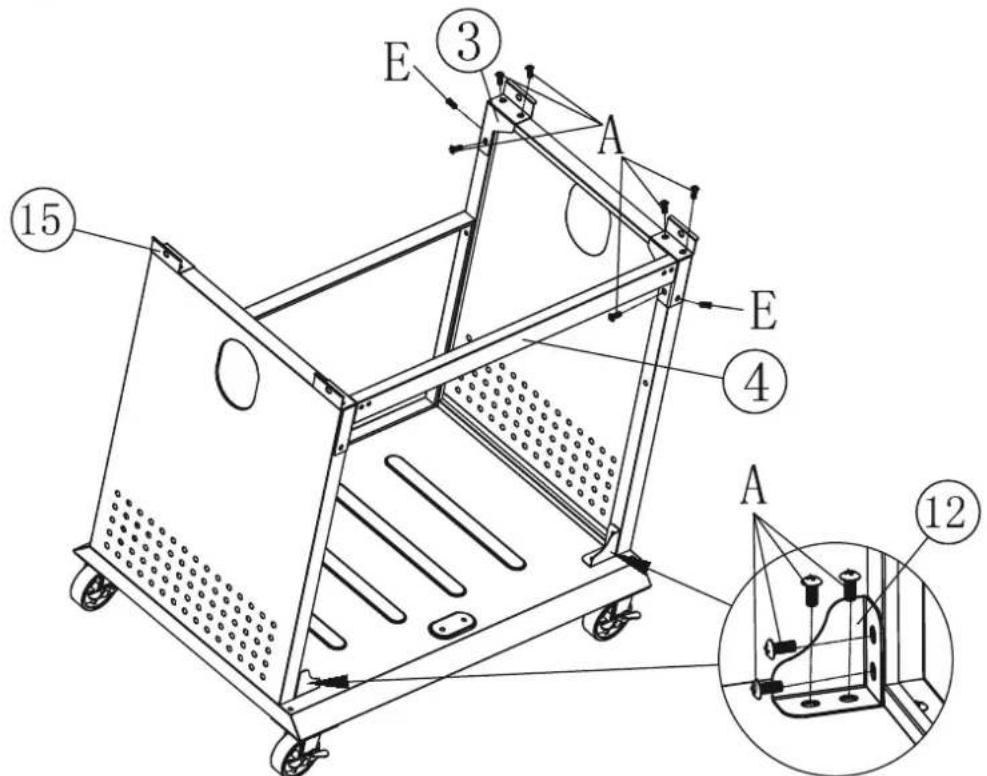

4、A*20 E*4

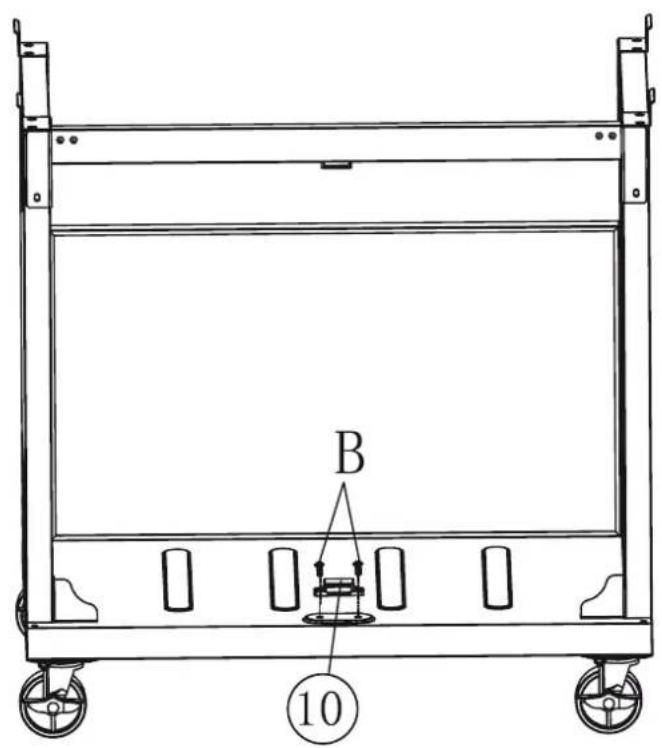

5、B*2

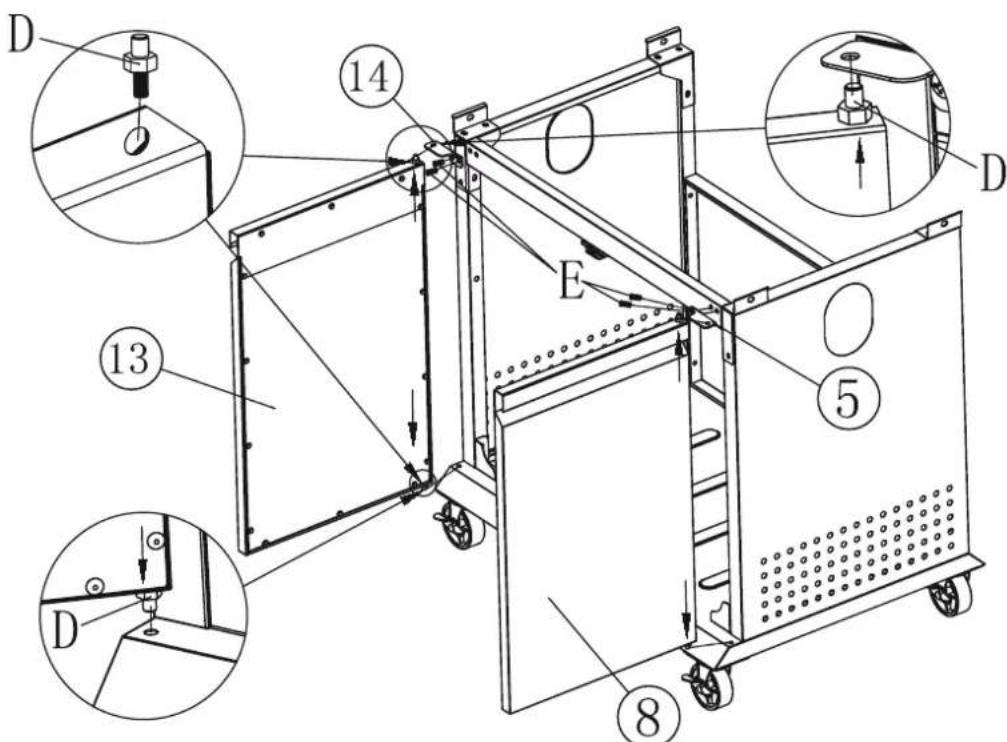

6、D*4 E*4

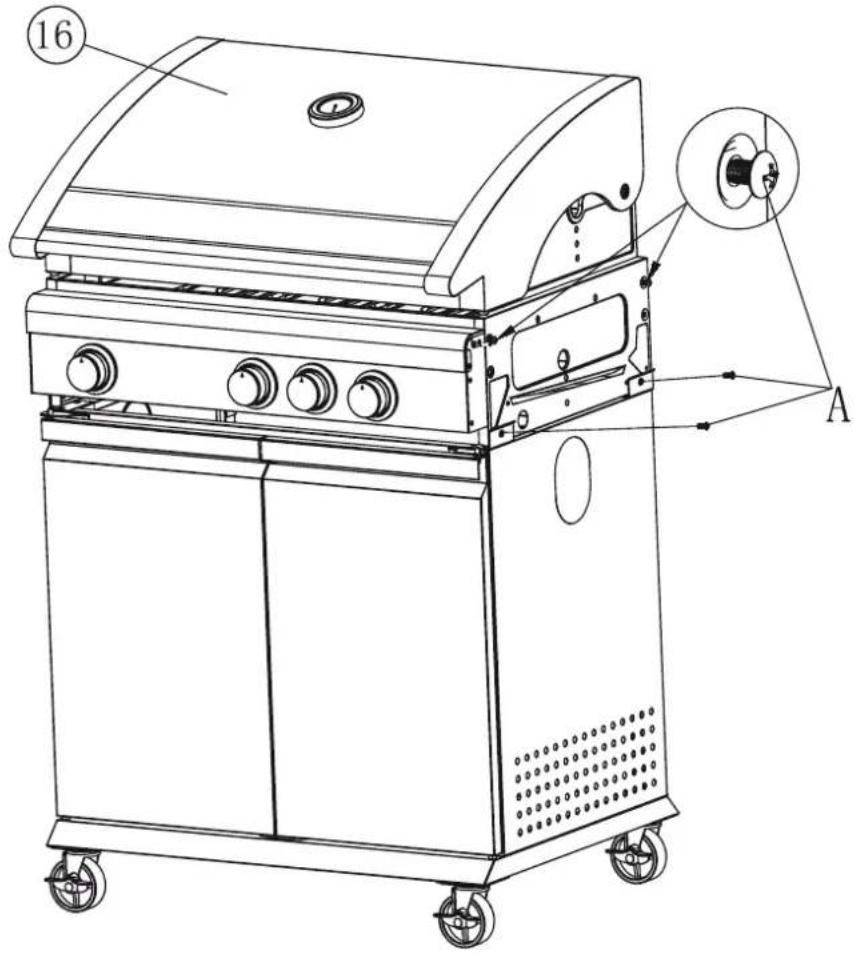

7、A*8

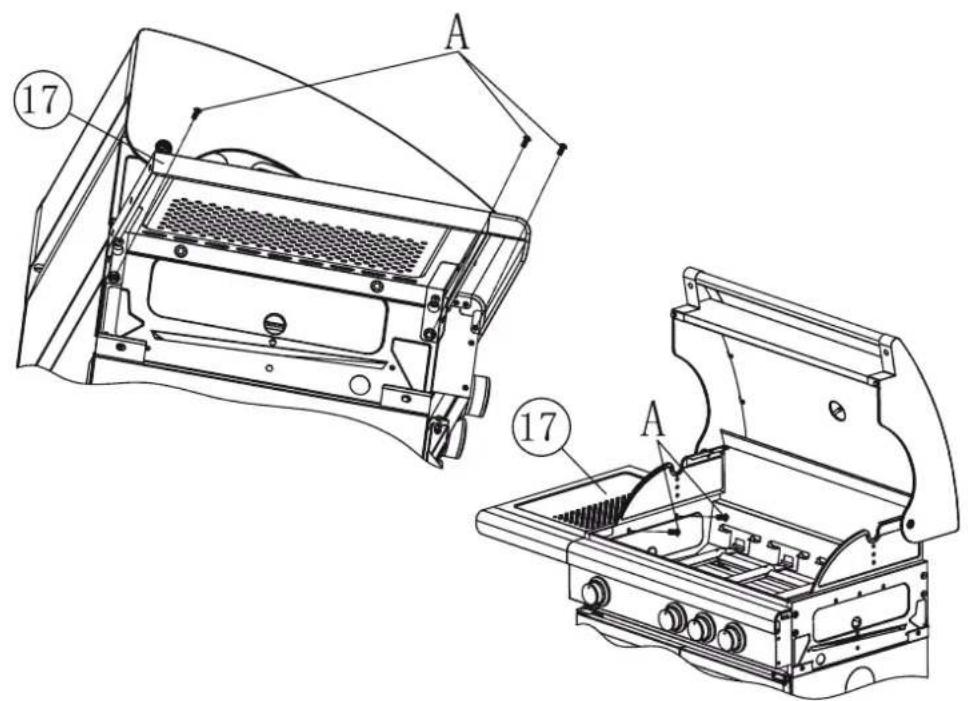

8、A*5

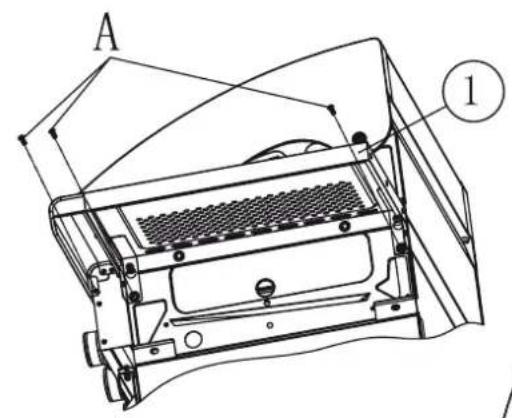

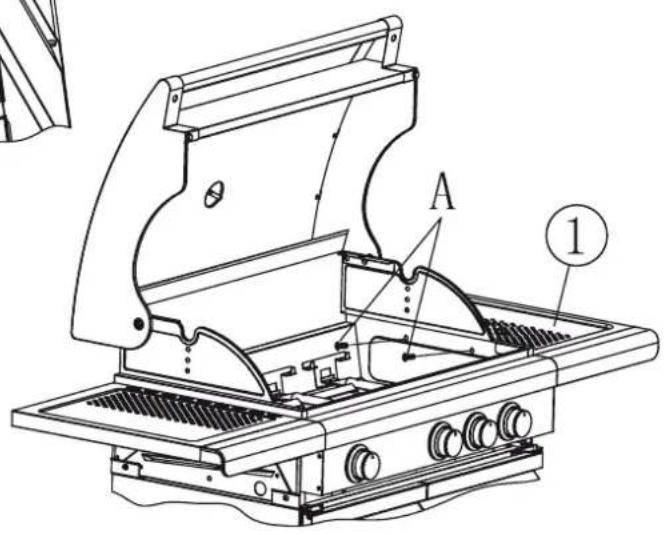

9、A*5

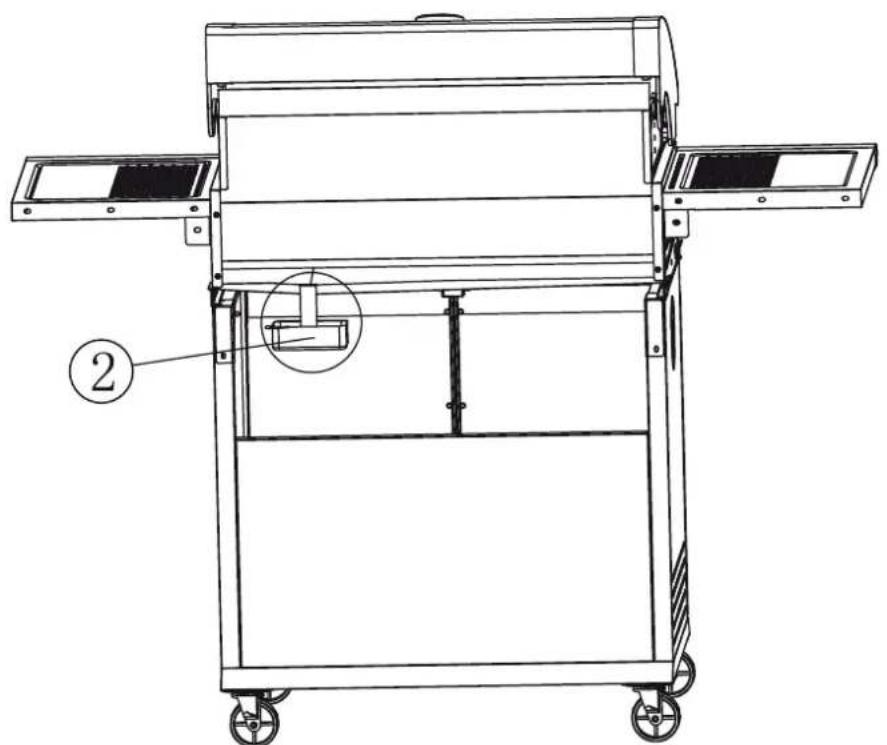

10、

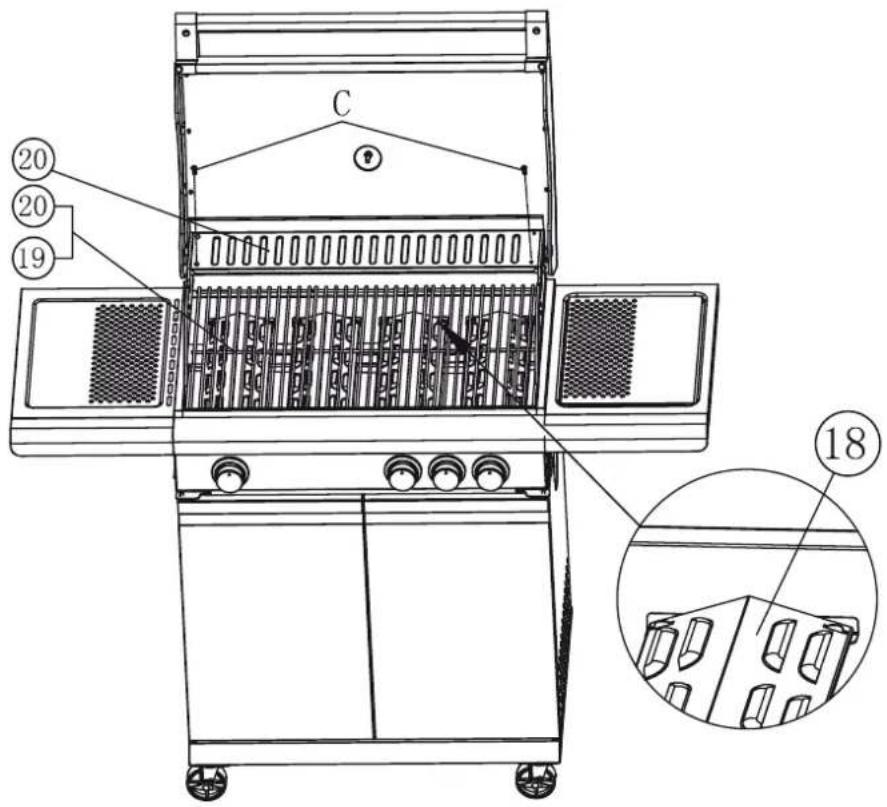

11、C*2

12、

WAARSCHUWING: De handgreep wordenijdens het gebruik van de barbecue op gemarkeerdeplaatsen (zie de tekening bovenaan) heet. Blij voorzichtig en raak de gemarkeerdeplaatsen Niet aan.

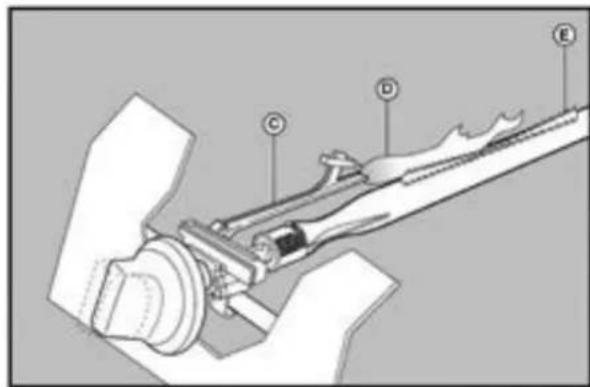

Aansteken van de vlam

Bij alle gasregelaars in de "OFF"-positie: Draai de gaskraan voor de gasdrukregelaar op de gasfles open. Om een vonk te make, druk de A-knop en hou hem ingedrukt gedurende 3-5 seconden om de gas te latent stromen. Draai de knop verwolgens maar links, maar de "HIGH"-positie (B). Zo kan een vonk bij de aanstekingspijp (C) ontstaan. Er ontstaat een karakteristiek geluid en er komt een oranje vonk van 6-10 cm van de pijp links van de brander (D).

Houd de knop van de brander na het geluid nog ca. 2 seconden gedrukt; dit LAST de gas waar de branderpijp (E) komen zorgt voor een correcte vlam. Als er een brander brandt dan gaan de andere, opvolgende, branders ook aan wanner de bijbekorende knoppen op "HIGH" worden gedraaid. In de ,HIGH"-positie dient de vonk aan de brander ca. 12- 20 mm lang zich, oranie van kleur. Om het vuur op minimum tezetten, draai de knop hebemaal maar links.

Indien het vuur Niet correct brandt ondanks het feit dat alle handelingen correct+zijn uitgevoerd, neem dan contact op met uw leverancier.

WAARSCHUWING: Als de brander nog altijd Niet brandt, draai de knop in de "OFF"- positie en wacht 5 minuten voordat u opnieuw begint om de juiste start condities met het gas te creeren.

PATTON
