GEBRUIKSAANWIJZING BBQ Patio Pro Chef 2+ Patton

1. Technische data voor de Patio Pro Chef Barbecue serie

Naam product Modelnummer Identicatienr. van het product Gastype Verstuivergrootte zijbrander Verstuivergrootte Gasdruk Totale warmtecapaciteit: Qn Gascategorie Patio Pro Chef 2+-burner 54GCPR210 0063CN7292 Butaan Propaan

3B/P(30) Land van bestemming BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, en SI. BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR,TR, BG,LU en MT. Uitsluitend in de open lucht of op goed geventileerde plaatsen te gebruiken. Lees de instructies voor gebruik van het apparaat. Bereikbare delen kunnen erg heet zijn, houd jonge kinderen uit de buurt. Het apparaat niet verplaatsen tijdens gebruik. Na gebruik de gastoevoer aan de gases afzetten. Elke wijziging van het apparaat kan gevaarlijk zijn. Onderdelen verzegeld door de fabrikant mogen niet worden veranderd door de gebruiker. Breng geen wijzigingen aan het apparaat. CE 0063-20NL, BE, LU

l Drukregelaar en gasslang moeten geschikt zijn voor vloeibaar Liquid Petrol Gas (LPG).

Drukregelaar en gasslang moeten de bovengenoemde druk kunnen weerstaan. l De gasslang mag niet langer zijn dan 1,5 meter. l De exibele gasslang wordt aangesloten op een adapter. l Gebruik een passende slangklem om de slang aan de barbecue adapter vast te maken en voor de aansluiting slang/regelaar. l Draai na montage van het geheel, het gas open en controleer de slang op lekkage.NL, BE, LU

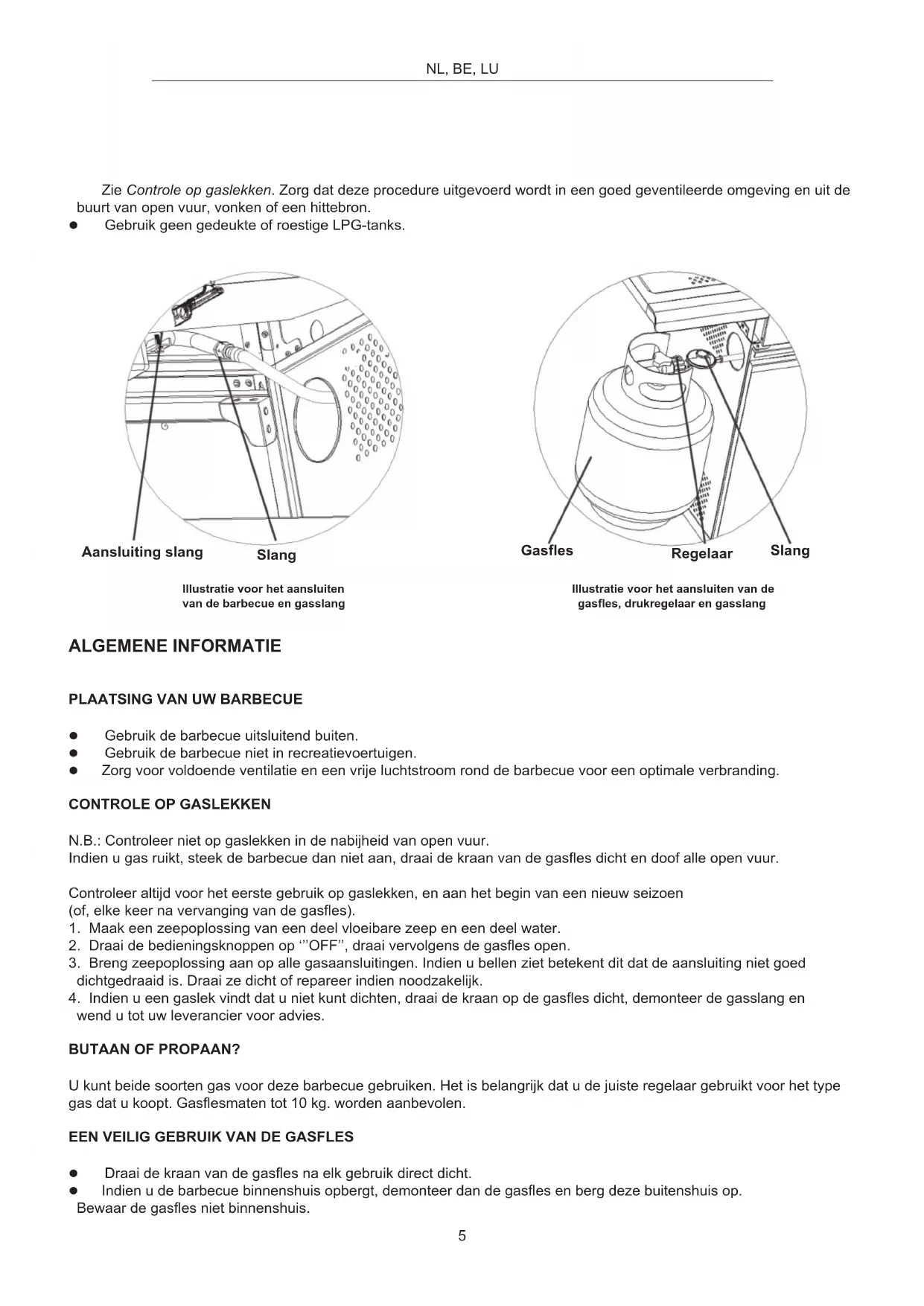

Zie Controle op gaslekken. Zorg dat deze procedure uitgevoerd wordt in een goed geventileerde omgeving en uit de buurt van open vuur, vonken of een hittebron. l Gebruik geen gedeukte of roestige LPG-tanks. ALGEMENE INFORMATIE

PLAATSING VAN UW BARBECUE

l Gebruik de barbecue uitsluitend buiten. l Gebruik de barbecue niet in recreatievoertuigen. l Zorg voor voldoende ventilatie en een vrije luchtstroom rond de barbecue voor een optimale verbranding.

CONTROLE OP GASLEKKEN

N.B.: Controleer niet op gaslekken in de nabijheid van open vuur. Indien u gas ruikt, steek de barbecue dan niet aan, draai de kraan van de gases dicht en doof alle open vuur. Controleer altijd voor het eerste gebruik op gaslekken, en aan het begin van een nieuw seizoen (of, elke keer na vervanging van de gases).

1. Maak een zeepoplossing van een deel vloeibare zeep en een deel water.

2. Draai de bedieningsknoppen op ‘’’OFF’’, draai vervolgens de gases open.

3. Breng zeepoplossing aan op alle gasaansluitingen. Indien u bellen ziet betekent dit dat de aansluiting niet goed

dichtgedraaid is. Draai ze dicht of repareer indien noodzakelijk.

4. Indien u een gaslek vindt dat u niet kunt dichten, draai de kraan op de gases dicht, demonteer de gasslang en

wend u tot uw leverancier voor advies. BUTAAN OF PROPAAN? U kunt beide soorten gas voor deze barbecue gebruiken. Het is belangrijk dat u de juiste regelaar gebruikt voor het type gas dat u koopt. Gasesmaten tot 10 kg. worden aanbevolen.

EEN VEILIG GEBRUIK VAN DE GASFLES

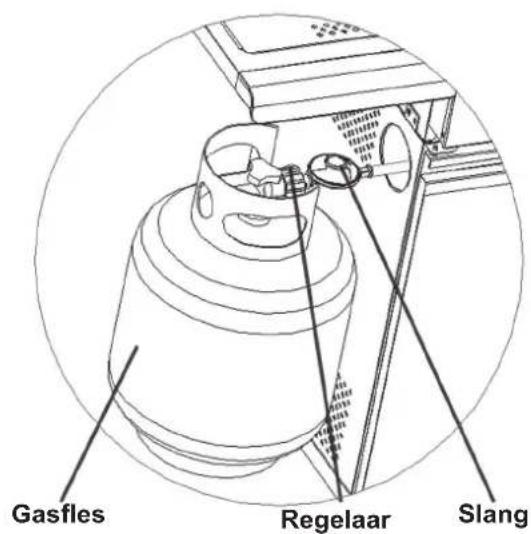

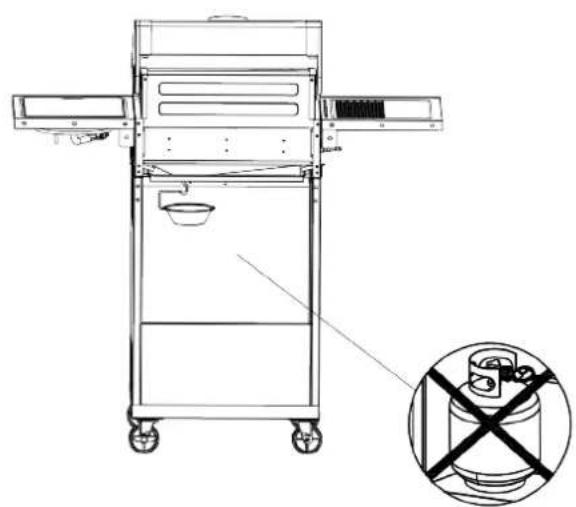

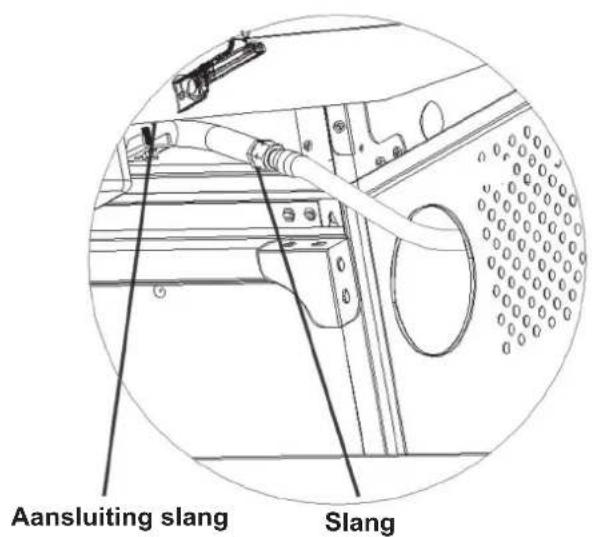

l Draai de kraan van de gases na elk gebruik direct dicht. l Indien u de barbecue binnenshuis opbergt, demonteer dan de gases en berg deze buitenshuis op. Bewaar de gases niet binnenshuis. Aansluiting slang Gases Regelaar Slang Slang Illustratie voor het aansluiten van de barbecue en gasslang Illustratie voor het aansluiten van de gases, drukregelaar en gasslangNL, BE, LU

Houd de gases uit de buurt van overmatige hitte. l Indien de gases vervangen dient te worden, doe dit dan uit de buurt van open vuur, vonken of hittebronnen. ONDERHOUD TEGENSTROOM l Draai de kraan van de gases dicht en draai de bedieningsknop van de brander naar “OFF”. Wacht tot de barbecue is afgekoeld en maak dan de branders en gasaanvoer openingen schoon.

Draai de knop van de gases dicht. l Laat de roosters, grillplaten/hotplate eerst afkoelen. Maak ze met een kunststof schuursponsje en een sopje goed schoon, dat gaat het beste als u ze eerst een nachtje in een bak met warm water met wat Bio-tex of soda heeft laten weken. Droog alles goed af alvorens ze terug te plaatsen.

REINIGING VAN DE VLAMVERDELER

l Maak de vlamverdeler regelmatig schoon in warm water met afwasmiddel of soda. Gebruik indien nodig staalwol om hardnekkig aangekoekte of verbrande resten te verwijderen. Droog de vlamverdeler goed af alvorens deze terug te plaatsen.

REINIGING VAN DE LEKBAK

l Laat de inhoud van de lekbak afkoelen alvorens deze te legen en maak de lekbak met een zachte borstel en een mild reinigingsmiddel (soda) en warmwater schoon. Spoelen droog de onderdelen grondig af. Door een laagje aluminium folie in de lekbak te leggen kunt u het vet en residu het eenvoudigst verwijderen.

JAARLIJKSE SCHOONMAAK VAN DE BARBECUE

Indien u de roosters en de grillplaat/hotplate gedurende en na elk gebruik, bij voorkeur met een messing borstel, schoon houdt, dan staat uw barbecue altijd klaar voor gebruik. Onderwerp de gehele barbecue eens per jaar aan een grondige schoonmaakbeurt. BINNENWERK l Draai de bedieningsknop van de brander naar “OFF”, draai de knop van de gases dicht en demonteer de slang/ drukregelaar van de barbecue.

Verwijder de grillplaat/hotplate, roosters, vlamverdelers en branders. Dek de openingen van de gasaanvoer af met aluminiumfolie. Borstel de binnen- en buitenkant van de barbecue af met een zachte/messing borstel. Maak de grillplaat/hotplate, roosters en vlamverdelers van de barbecue met een kunststof schuursponsje en een sopje goed schoon, dat gaat het beste als u ze eerst een nachtje in een bak met warm water met wat Bio-tex of soda heeft laten weken. De vetopvangbak en de binnenzijde van de barbecue maakt u het beste schoon met een zachte borstel en een mild reinigingsmiddel (soda) en warmwater. Spoel- en droog de onderdelen grondig af. Werk eventuele beschadigde lak bij. Emaille kunt u bijwerken met een hittebestendige lak. Vet de grillplaat/hotplate, roosters, rondom, goed in met wat olie. l Verwijder het aluminiumfolie van de openingen en controleer of de openingen niet verstopt zijn. Indien de openingen verstopt zijn, prik ze dan door met een rechtgebogen paperclip. Gebruik nooit een houten satéprikker daar deze kan breken waardoor de openingen verstopt kan raken. l Plaats de branders en andere onderdelen terug. l Controleer de ontsteking, stel deze af, indien noodzakelijk. l Sluit de gasslang weer aan en test de ontsteking. l Draai het rooster, de pakplaat en de vlamverdelers in de winter in een krant en zet ze op een droge plaats weg.NL, BE, LU

Als u ze terug in de barbecue geplaatst heeft zet de barbecue dan voor gebruik, met de kap dicht, met maximaal twee branders op de middelste stand ± 10 minuten aan. Hierdoor brand de olie goed in en zijn ze goed beschermd en weer klaar voor gebruik. l Het beste kunt u de barbecue in de herfst - en wintermaanden binnen zetten zonder hoes. Als dit niet tot de mogelijkheden behoort, zet dan de barbecue op een beschutte plaats in de tuin afgedekt met een hoes. Haal de hoes er gedurende de winter, bij open weer, enkele keren af dat reduceert het vocht. l Goed en regelmatig onderhoud houdt uw barbecue in topconditie en verlengt de levensduur van uw barbecue. ROESTVRIJ STAAL l Deze barbecue is gemaakt van roestvrij staal in combinatie met staal dat deels voorzien is van een poeder coating en deels van een porseleincoating of emaillelaag. Er zijn een groot aantal reinigingsmiddelen voor (roestvrij) staal in de handel verkrijgbaar. Begin altijd met de mildste reinigingsmethode. l Zichtbare krassen in het roestvrij staal kunt u bijwerken met een licht schurend, extra jn polijstmiddel of schuurpapier met zeer jne korrel. Vetspatten kunnen aankoeken op het roestvrijstalen oppervlak. Dit soort vlekken kan sterk op roest lijken. Gebruik een schuurspons met een reinigingsmiddel voor roestvrij staal om dit soort vlekken te verwijderen. SPINNEN EN INSECTEN KUNNEN SPINNENWEBBEN OF NESTEN MAKEN IN DE (OPENINGEN VAN DE) BRANDER(S), DE BUIZEN OF SLANGEN. DEZE KUNNEN DE GASSTROMING BELEMMEREN EN BRAND VEROOR- ZAKEN. DIT VERSCHIJNSEL STAAT BEKEND ALS ”TEGENSTROOM” (ZIE BOVEN) EN KAN UW BARBECUE ERNSTIG BESCHADIGEN EN EEN ONVEILIGE VERBRANDING VEROORZAKEN. REGELMATIGE CONTROLE EN REINIGING VAN DE (OPENINGEN VAN DE) BRANDERS, DE SLANGEN EN BUIZEN WORDT AANBEVOLEN. GEBRUIK VAN DE BRANDER EN CONTROLE VAN DE ONTSTEKING OPEN DE KAP VOOR U DE BARBECUE AANSTEEKT.

1. Draai de bedieningsknoppen naar “Off”, en open de gasafsluiter op de gases.

2. Indien u de barbecue voor het eerst monteert, zijn de gasleidingen gevuld met lucht. De leidingen dienen gevuld te

worden met gas. Het kan enkele pogingen duren voor de gasleidingen met gas gevuld zijn.

3. Druk de bedieningsknop in en draai deze naar de hoogste stand “HI”. Druk tegelijkertijd de knop voor de

elektronische ontsteking in. Laat de ontsteking los als de brander brandt. Indien de barbecue een ontsteking in de bedieningsknop heeft ontsteek dan door de bedieningsknop te draaien.

4. Indien de brander niet aan gaat, draai dan de gastoevoer op de gases dicht en herhaal de procedure tot stap 3,

5. Indien de brander nog altijd niet aan gaat na stap 4, DRAAI DAN HET GAS DICHT en WACHT 5 MINUTEN voor u

het nogmaals probeert of steek de barbecue aan met een lucifer.

6. NB: Draai de bedieningsknoppen vóór elke controle naar “OFF”.

7. Indien de branders niet willen ontsteken, draai dan de knop van de gases dicht en controleer de leidingen op

verstopping. EERSTE GEBRUIK / GEBRUIK NA LANGE PERIODE – BEGIN VAN HET SEIZOEN l Lees de veiligheids-, ontstekings- en bedieningsinstructies aandachtig door. l Controleer de openingen van de gasafsluiter, de branderleidingen en de branders zelf op verstopping. l Controleer of de branderleiding goed over de opening van de afsluiter heen is geschoven. l Controleer of de gases vol is. l Controleer op gaslekken met gebruikmaking van een zeepoplossing. l Draai de bedieningsknoppen naar “OFF” en sluit de gastoevoer aan.

Open de kap voor u de barbecue aansteekt.

BEDIENING VAN DE ZIJBRANDER

l Controleer de gasslang voor u het gas aansteekt. Indien er sprake is van scheuren, slijtage of schuurplekken dient de slang vervangen te worden voor u de barbecue in gebruik neemt. Gebruik de zijbrander niet indien u gas ruikt.NL, BE, LU

l Houd een spuites met zeephoudend water in de buurt van de gasafsluiter en controleer de aansluitingen voor gebruik. l Open de kap voor u de barbecue aansteekt. l Druk de bedieningsknop in en draai deze naar “HI”; druk tegelijkertijd de elektronische ontstekingsknop in. Indien de barbecue een ontsteking in de bedieningsknop heeft ontsteek dan door de bedieningsknop te draaien. l Indien de ontsteker geen vonk produceert, gebruik dan een lucifer om de brander aan te steken. l Gebruik wokken of pannen van minimaal 120mm en maximaal 200mm doorsnede. Bij gebruik van grotere pannen kan de toplaag verkleuren. EERSTE GEBRUIK, VERBRANDEN VAN VET EN OLIE Brand voor het eerste gebruik oliën en vetten die gebruikt zijn bij de fabricage van uw barbecue van de grill/plaat/pan. l Open de kap, steek de branders aan en laat deze gedurende 10-15 minuten op hoog vuur “HI” branden.

Draai de knoppen dicht, laat de barbecue afkoelen en maak de barbecue schoon met een sopje en schuurspons. Daarna goed droogmaken.

BARBECUEN MET GESLOTEN KAP

BELANGRIJK: Gebruik nooit alle branders tegelijk op “HI” indien u kookt met gesloten kap.

Gebruik alleen branders zoals aangegeven in de tekening indien u met gesloten kap bereidt. l Open altijd eerst de kap voor u de barbecue aansteekt. l Plaats de vlamverdeler, grillplaat of pan op de centrale branders. Sluit de kap en draai de bedieningsknoppen naar “LO”. l Houdt een temperatuur van maximaal 200° C aan. l Als u wilt bakken, plaats het gerecht dan in het midden van de oven, bijvoorbeeld door het op een omgekeerd bakblik te plaatsen. l Controleer de voortgang van het bakproces regelmatig.

WAT INDIEN UW BBQ NIET FUNCTIONEERT

l Niet roken tijdens het controleren van uw barbecue!

Draai de gastoevoer dicht, draai de bedieningsknoppen naar “OFF”. l Wacht vijf minuten voor u het nogmaals probeert. l Controleer de gastoevoer/ -aansluitingen.

Herhaal de aansteekprocedure en, indien de barbecue nog steeds niet wil werken, DRAAI DAN DE GASTOEVOER DICHT, DRAAI DE BEDIENINGSKNOPPEN NAAR “OFF”. Wacht tot de barbecue is afgekoeld en controleer het volgende: a) Aansluiting van de leidingen van de brander op openingen. CORRECTIE: Schuif de leiding van de brander goed over de opening. b) Verstopping in gasleiding. CORRECTIE: Maak de slang los van de barbecue. Open de gastoevoer gedurende 1 seconde om verstopping in de slang op te heffen. Sluit de gastoevoer af (draai de knop op de gases dicht) en verbind de slang met de barbecue. c) Verstopte opening CORRECTIE: Haal alle losse onderdelen uit het binnenwerk van de barbecue. Schroef de branders los / verwijder de splitpen onderaan de voet van de brander met gebruikmaking van een schroevendraaier of tang. Til elke brander van de gasopening, verwijder de verstopping met een jne naald. Plaats de branders terug op de openingen en bevestig de brandervoet op de beugel op de bodem van de barbecue. Plaats de losse onderdelen terug. d) Aansluiting van ontsteker op brander. CORRECTIE: Het uiteinde van de elektrode moet wijzen naar de brander/verzameldoos. Het gat tussen de vonkelektrode en het uiteinde van de brander/verzameldoos moet ca. 3-5 mm zijn. Afstellen indien noodzakelijk door voorzichtig buigen. Indien het nodig is te ontsteken terwijl de barbecue nog heet is, wacht dan tenminste vijf minuten alvorens de barbecue aan te steken. (Dit geeft gaslucht gelegenheid weg te trekken). Indien alle controles/correcties zijn uitgevoerd en uw barbecue wil nog steeds niet naar behoren werken, raadpleeg dan uw verkoper of gasinstallateur.NL, BE, LU

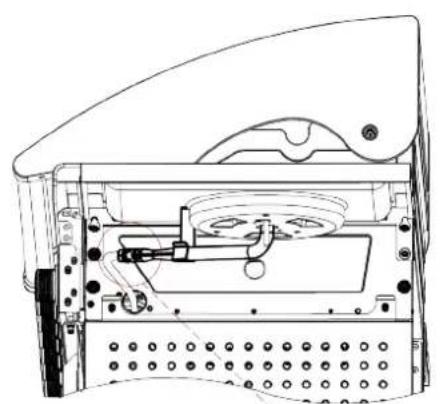

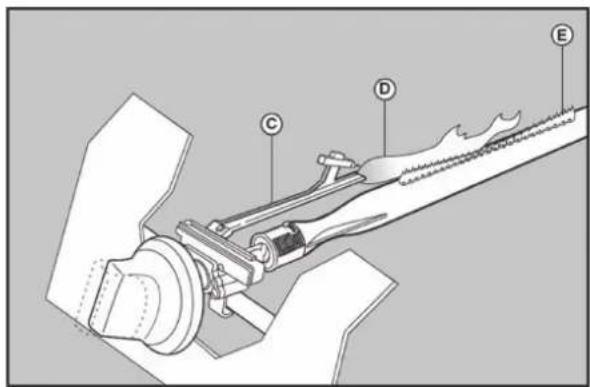

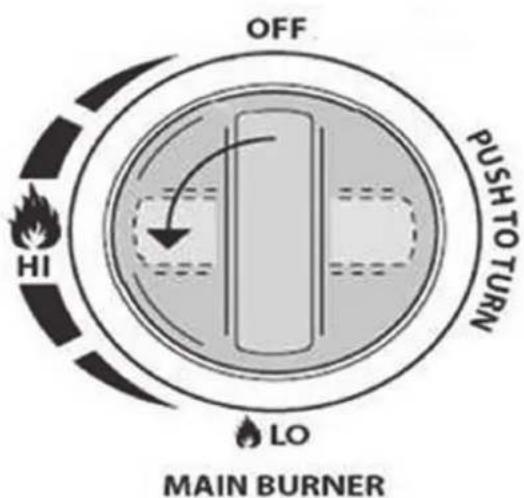

WAARSCHUWING: De handgreep wordt tijdens het gebruik van de barbecue op gemarkeerde plaatsen (zie de tekening bovenaan) heet. Blijf voorzichtig en raak de gemarkeerde plaatsen niet aan. Aansteken van de vlam Bij alle gasregelaars in de „OFF”-positie: Draai de gaskraan voor de gasdrukregelaar op de gases open. Om een vonk te maken, druk de A-knop en hou hem ingedrukt gedurende 3-5 seconden om de gas te laten stromen. Draai de knop vervolgens naar links, naar de „HIGH”-positie (B). Zo kan een vonk bij de aanstekingspijp (C) ontstaan. Er ontstaat een karakteristiek geluid en er komt een oranje vonk van 6-10 cm van de pijp links van de brander (D). Houd de knop van de brander na het geluid nog ca. 2 seconden gedrukt; dit laat de gas naar de branderpijp (E) komen zorgt voor een correcte vlam. Als er een brander brandt dan gaan de andere, opvolgende, branders ook aan wanneer de bijbekorende knoppen op “HIGH” worden gedraaid. In de „HIGH”-positie dient de vonk aan de brander ca. 12- 20 mm lang zijn, oranje van kleur. Om het vuur op minimum te zetten, draai de knop helemaal naar links. Indien het vuur niet correct brandt ondanks het feit dat alle handelingen correct zijn uitgevoerd, neem dan contact op met uw leverancier. WAARSCHUWING: Als de brander nog altijd niet brandt, draai de knop in de „OFF”- positie en wacht 5 minuten voordat u opnieuw begint om de juiste start condities met het gas te creëren.FR, CH
