BBQ Patio Pro Chef 2+ - Barbecue Patton - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Barbecue a gas
Marca	Patton
Modello	BBQ Patio Pro Chef 2+
Potenza termica max	8.5 kW (617 g/h)
Tipo di gas	Butano / Propano
Pressione del gas	28-30 mbar (butano), 37 mbar (propano), 30 mbar (miscela)
Numero di bruciatori	2 bruciatori principali + 1 bruciatore laterale
Accensione	Elettrica (piezo)
Materiale	Acciaio inossidabile e acciaio smaltato
Utilizzo	Solo esterno
Manutenzione	Pulizia regolare delle griglie, del divisore di fiamma, del cassetto dei grassi
Sicurezza	Controllo di tenuta prima di ogni utilizzo; non utilizzare senza regolatore
Paese di destinazione	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
Accessori inclusi	Griglie, vassoio del grill, divisore di fiamma
Garanzia	Persa se si utilizzano pezzi non originali

Domande frequenti - BBQ Patio Pro Chef 2+ Patton

Come accendere il barbecue?

Assicurati che i pulsanti regolatori siano in posizione OFF. Apri la valvola della bombola del gas. Premi e gira un pulsante regolatore in posizione HI mentre premi il pulsante di accensione elettrica. Se il bruciatore non si accende, ripeti dopo aver chiuso il gas e aver atteso 5 minuti.

Cosa fare in caso di odore di gas?

Non accendere il grill. Chiudere immediatamente la valvola della bombola del gas. Spegnere qualsiasi fiamma nuda. Verificare le connessioni con acqua saponata. Se viene rilevata una perdita, serrare le connessioni o contattare il fornitore.

Come pulire il cassetto dei grassi?

Lascia raffreddare il contenuto, poi svuota il cassetto. Puliscilo con acqua calda, un panno morbido e un detergente delicato. Risciacqua e asciuga. Per una pulizia più facile, puoi mettere un foglio di alluminio sul fondo del cassetto.

Quale tipo di gas utilizzare?

Questo barbecue può utilizzare butano o propano. Devi utilizzare un regolatore adatto al tipo di gas scelto. La pressione raccomandata è di 28-30 mbar per il butano e 37 mbar per il propano. Si consiglia una bombola da 10 kg.

Perché il bruciatore non si accende?

Verifica che la bombola del gas sia aperta e che il tubo non sia piegato o ostruito. Controlla lo stato degli elettrodi (distanza di 3-5 mm). Se necessario, pulisci i fori dei bruciatori con un ago sottile. Assicurati che tutti i pulsanti siano in posizione OFF prima di riprovare.

Posso usare il barbecue sotto una tettoia?

No. Questo barbecue deve essere utilizzato solo all'aperto, in un luogo ben ventilato. Non utilizzarlo in un veicolo ricreativo o sotto una tenda chiusa.

Come mantenere i bruciatori?

Ragni e insetti possono ostruire i bruciatori. Controlla e pulisci regolarmente i fori dei bruciatori, i tubi e il flessibile. Usa un ago sottile per sturare i fori. Un flusso inverso può causare un incendio.

Cosa fare se il barbecue non riscalda abbastanza?

Verifica che la bombola del gas non sia vuota. Assicurati che i bruciatori non siano ostruiti. Controlla la pressione del gas. Se il problema persiste, ispeziona il regolatore e il tubo per perdite o danni.

Come riporre il barbecue in inverno?

Smonta la bombola del gas e conservala all'esterno. Pulisci accuratamente tutte le parti. Avvolgi le griglie e il divisore di fiamma in carta di giornale. Riponi il barbecue in un luogo asciutto, all'interno se possibile.

Posso usare pezzi di altre marche?

È sconsigliato utilizzare pezzi o accessori di altri produttori. Può essere pericoloso e annullerà la garanzia. Utilizza solo pezzi raccomandati da Patton.

MANUALE UTENTE BBQ Patio Pro Chef 2+ Patton

IT, CH Uso eistruzioni di montaggio - 59

PATTON

Prodotto	Patio Pro Chef 2+-burner		CE 0063-20
Numero del prodotto	54GCPR210
Numero d identificazione del prodotto	0063CN7292
Consumazione totale di gas Qn	8.5 kW (617 g/h)
Categoria di gas	I3+(28-30/37)			I3B/P(30)
Tipo di gas	Butane Propane			Butane/Propane
Pressione del gas	28 - 30 mbar 37 mbar			30 mbar
Dimm. Uscita gas	0.86 mm			0.86 mm
Dimm. Uscita gas brucciatore laterale	0.76 mm			0.76 mm
Paese di destinazione	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, en SI.			BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR,TR, BG,LU en MT.

Da utilizzare solo all aria aperta.

Prima della messa in servizio leggere attendamente la modalita d uso.

Attenzione :le parti accessibili possono essere molto calde. Non ammetere i bambini vicino all apparecchio.

Non spostare l'apparecchio durante l'uso.

Spagnere l'alimentazione del gas alla bombola del gas dopo l'uso.

Qualsiasi modifica dell'apparecchio più essere pericoloso.

Parti sigillate dal costruttore o dal suo agente non delve essere modificata dall'utente.

Non modificare l'apparecchio.

• LE SPECIFICHE DI QUESTO BARBECUE SI TROVANO SULL'ETICHTA, SUL RETRO DEL PANNELLO FRONTALE.
• QUESTA E' UNA GRIGLIA CONFIGURATA PER PROPANO/BUTANO LIQUIDO. NON UTILIZZARE GAS NATURALE A MENO CHE LA GRIGLIA NON SIA STATA PREDISPOSTA PER L'UTILIZZO DI GAS NATURALE.
  NON PERMETTERE A BABBINI DI UTILZZARE IL BARBECUE.
  LE PARTI ACCESSIBILI POSSONO RAGGIUNGERE TEMPERATURE ELEVATE, TENERE FUORI DALLA PORTATA DEI BABBINI.
  OGNI MODIFICA A QUESTO BARBECUE PUO' ESSERE PERICOLOSA.
• NON ALTERARE O MODIFICARE IL REGOLATORE DEL GAS E LE SUE PARTI.
  NON MUOVERE IL BARBECUE DURANTE L'uso.
  ISPEZIONARE VISIVAMENTE IL TUBO FLESSIBLE PRIMA DI OGNI USO IN CASO DI TAGLI, SCREPOLATURE, USO ECCESSIVO O ALTRI DANNI.
• NON TENTARE DI ACCENDERE LA GRIGLIA IN PRESENZA DI ODORE DI GAS.
  LE PARTI SIGILLATE DAL PRODUTTORE O DAL LORO RIVENDITORE NON DOVREBBERO ESSERE MANEGGIATE DALL'UTENTE.

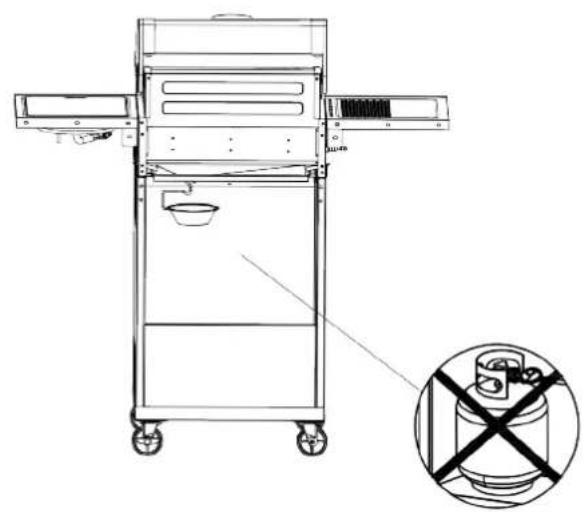

• POSIZIONARE IL SERBATOIO VICINO AL BBQ, NON SOTTO IL BBQ NÉ NEL CARRELLO DEL BBQ
  NON TENERE LE BOMBOLE PER GAS DI RICAMBIO VUOTE O PIENE DENTRO, SOTTO O VICINO AL BBQ.
  NON IMMAGAZINARE O USARE BENZINA O ALTRI LIQUIDI INFIAMABILI NELLE VICINANZE DEL BBQ.
• MANTENERE IL TUBO FLESSIBLE DEL GAS E IL CAVO ELETTRICO LONTANO DALLE SUPERFICI CALDE. EVITARE DI CONTORCERE IL TUBO FLESSIBLE DEL GAS.
  IL TUBO FLESSIBLE DEVE ESSERE SOSTITUITO SE DANNEGGIATO E QUANDO LE NORME DI LEGGE LO RICHIEDONO.
  NON ACCENDERE CON IL COPERCHIO CHIUSO.
  LE FIAMME DOVREBBERO ESSERE STABILI, DI COLORE BLU E SENZA PUNTE DI COLORE GIALLO.
  NON SPORGERSI SUL FOCOLARE DURANTE L'ACCENSIONE DEL BARBECUE.
• UTILIZZARE ACCESSORI DI BUONA QUALITA'.
  INDOSSARE GUANTI DA FORNO ASCIUTTI DURANTE L'UTILIZZO DEL BARBECUE.
  NON COPIRE LE PIASTRE, IL REGOLATORE DI FIAMMA, LA GRIGLIA O LA PARTE INFERiore DELLA GRIGLIA CON CARTA DI ALLUMINIO. QUESTO PUO' SEVERAMENTE IMPEDIRE IL FLUSSO D'ARIA O INTRAPPOLARE CALORE ECESSIVO NELL'AREA DI CONTROLLO.
  ASSICURASI DI AVER RIMOSSO L'INVOLUCRO DI OGNI PARTE DELLA GRIGIA, INCLUDE LE CINGHIE DEL BRUCIATORE.
  IL GRASSO É INFIAMMBILE. LASCIARE RAFFREDDARE IL GRASSO CALDO PRIMA DELLA SUA RIMOZIONE. NON LASCIARE CHE IL GRASSO SI DEPOSITI NEL VASSOIO NELLA PARTE INFERiore DEL FIREBOX DELLA GRIGLIA. PULIRE IL VASSOIO PER IL GRASSO FREQUENTEMENTE (OGNI 4-5 UTILIZZI).
• SPEGNERE TUTTI I PULSANTI DI COMANDO ED ACCERTARSI CHE LA GRIGLIA SIA FREDDA PRIMA DI USARE QUALSIASI TIPO DI SOSTANZA PULITRICE SULLA GRIGLIA O INTORNO AD ESSA. IL PRODOTTO CHIMICO CHE PRODUCE AZIONE SPRUZZANTE POTREBBE, IN PRESENZA DI CALORE, INFIAMMARSI O INDURRE CORROSIONE DELLE PARTI METALLICHE.
• NON UTILIZZARE MAI ACCESSORI PRODOTTI DA ALTRI FURNITORI O PARTI CHE NON SONO SPECIFICATAMENTE RACCOMANDATE DA PATTON. LA VOSTRA GARANZIA DIVENTERA NON VALIDA SET TALI ACCESSORI O PARTI SONO STATI USATI.
• INTERROMPERE L'APPROVVIGIONAMENTO DI GAS DALLA BOMBOLA QUANDO AVETE TERMINATO DI USARE IL BARBECUE.

INFORMAZIONI DI SICUREZZA

Nonutilizzare mai Anything BBQenza un regolatore di pressione.
Se il regolatore non è fornito con il vostro barbecue - a seconda di quale gas decidete di usare - rivolgetevi al vostro rivenditore locale di gas per un regolatore.
La seguente tabella e' solo una guida.

ASSEMBLAGGIO DEL TUBO FLESSIBLE E DEL REGOLATORE

• Deve essere adatto per butano o propano (GPL).
• Deve sostenere le pressioni sopraincitate.
  Non delve eccedere 1.5 m di lunghezza.
  Il tubo flessibile delve essere collegato ad un adattatore.

• Utilizzare una clip o un fermo per collegare il tubo flessibile all'adattatore del BBQ, per assicurare la connessione tra tubo e regolatore.

• Dopo che il tubo e' collegato, accendere il gas e controllare se ci sono perdite. Vedi: Contollo Perdite Di Gas. Assicurarsi di effettuire questa procedura in una zona ben arieggiata e mai in presenza di una fiamma, una scintilla o una fonte di calore.
  Non usare mai una bombola di gas ammaccata o arrugginita.

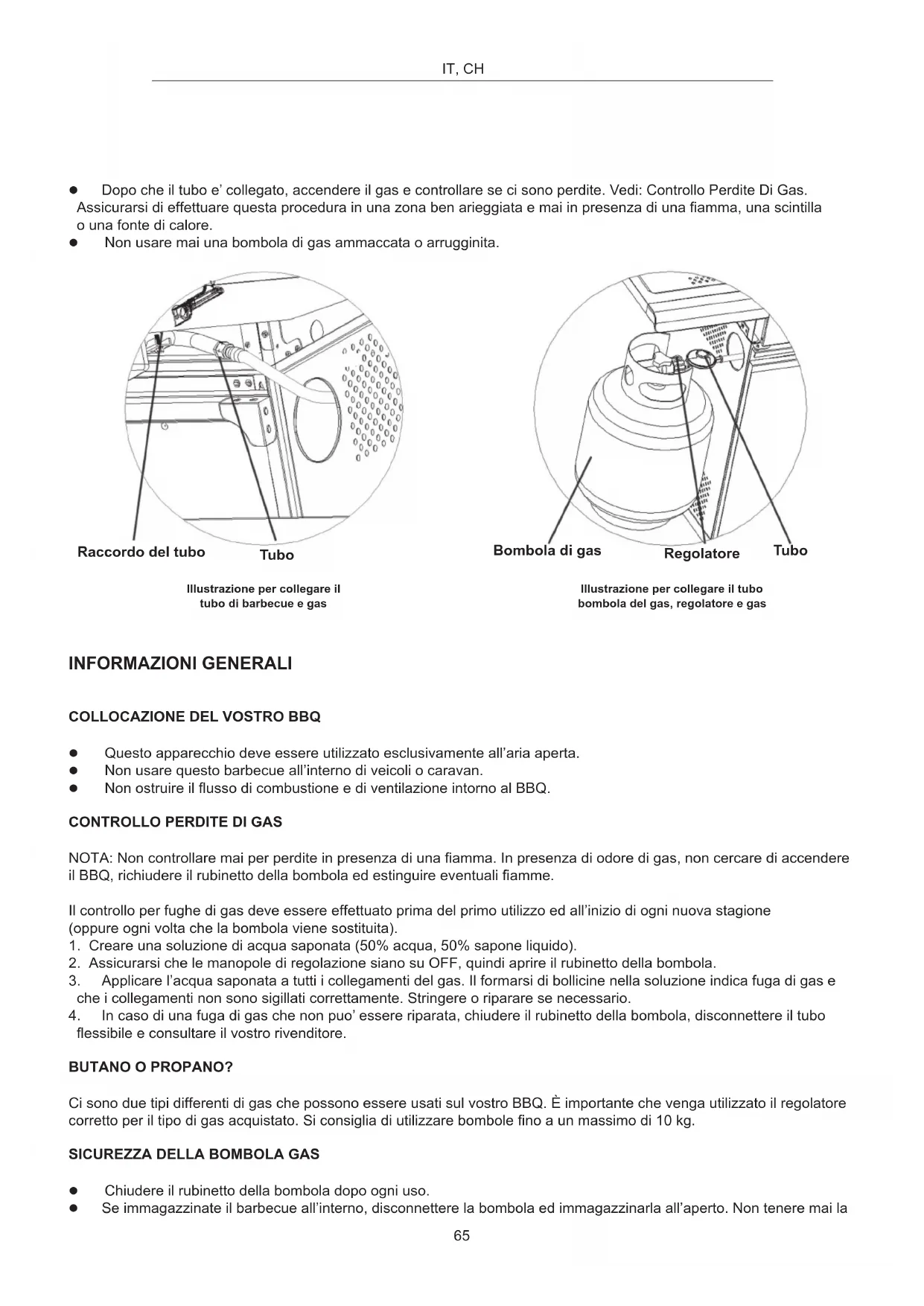

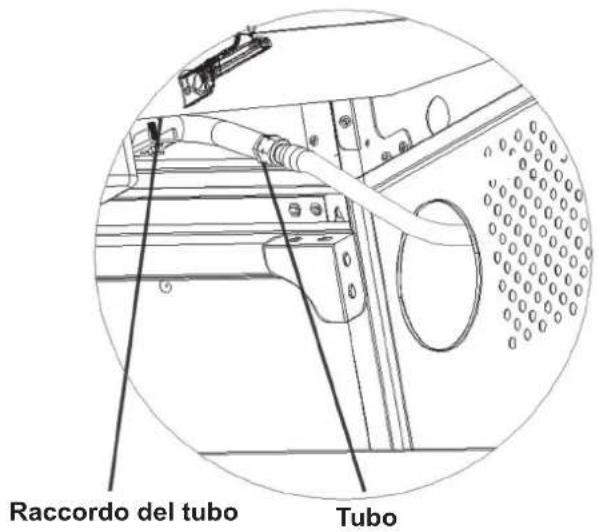

Illuminazione per collegare il tubo di barbecue e gas

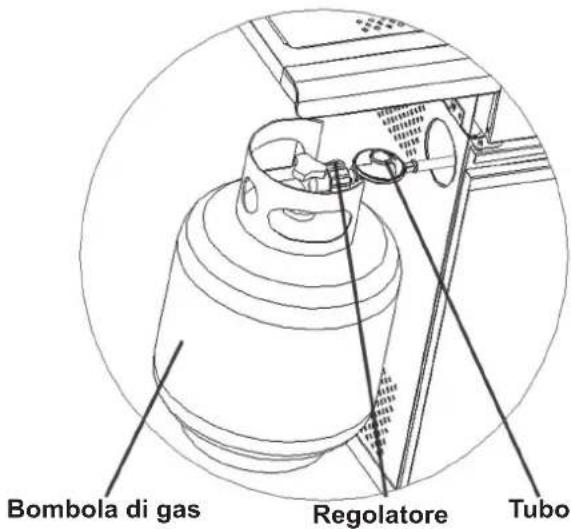

Illustrazione per collegare il tubo bombola del gas, regolatore e gas

INFORMAZIONI GENERALI

COLLOCAZIONE DEL VOSTRO BBQ

• Questo apparentecchio delve essere utilizzato esclusivamente all'aria aperta.
  Non usare quello barbecue all'interno di veicoli o caravan.
  Non ostruire il flusso di combustione e di ventilazione intorno al BBQ.

CONTROLLO PERDITE DI GAS

NOTA: Non controllare mai per perdite in presenza di una fiamma. In presenza di odore di gas, non cercare di accendere il BBQ, richiudere il rubinetto della bombola ed estinguire eventuali fiamme.

Il controlled per fughe di gas deve essere effettuato prima del primo utilizzato ed all'inizio di agli nuova stagione (oppure agli volta che la bombola viene sostituita).

1. Creare una soluzione di acqua saponata (50% acqua, 50% sapone liquido).
2. Assicurarsi che le manopole di regolazione siano su OFF, quindi aprire il rubinetto della bombola.
3. Applicare l'acqua saponata a tutti i collegamenti del gas. Il formarsi di bollicine nella soluzione indica fuga di gas e che i collegamenti non sono sigillati correttamente. Stringere o riparare se necessario.
4. In caso di una fuga di gas che non puo' essere riparata, chiudere il rubinetto della bombola, disconnettere il tubo flessibile e consultrare il vosto rivenditore.

BUTANO O PROPANO?

Ci sono due tipi differenti di gas che possono essere usati sul vosto BBQ. è importante che venga utilizzato il regolatore corretto per il tipo di gas acquistato. Si consiglia di utilizzare bombole fino a un massimo di 10 kg.

SICUREZZA DELLA BOMBOLA GAS

• Chiudere il rubinetto della bombola dopo agli uso.
  Se immagazzinate il barbecue all'interno, disconnettere la bombola ed immagazzinarla all'aperto. Non tenere mai la

bombola di gas all'interno.

• Mantenere la bombola in posizione eretta.
  Non sottoporre la bombola a calore eccessivo.
• Tenere la bombola lontano da fiamme, scintille e fonti di calore.

PULIZIA E MANUTENZIONE

PULITURA DELL'APPARECCHIO

• Chiudere il rubinetto della bombola e posizionare le monopole di regolazione su "OFF".Aspettare che si raffreddi e poi pulire il bruciatore e I tubi.

PULITURA DELLA GRIGLIA

• Chidere il rubinetto della bombola. Attendere che le griglie si siano raffreddate prima di lavarle con aqua tiepida e detersivo. Utilizzare un panno, una spugna o una paglietta inumidita.

PULITURA DEL FORNELLO

• Lavare e pulire i fori periodicamente con acqua tiepida e detersivo. Utilizzare una spazzola metallica per rimuovere residui di grasso se necessario. Ascugare bene prima di re-inserire nel corpo dell'apparecchio.

PULITURA DELLA VASCHETTA PER GRASSO

• Lasciare che il grasso si raffreddi prima di svuotare e lavare con liquido detergente.

PULITURA ANNUALE DEL BBQ

La pulitura della griglia e della piastra calda dopo agli uso le mantengono pronte per uso istantaneo. Una volta all'anno, dare all'intero BBQ una pulizia completa.

INTERNO

• Posizione le manopole di regolazione su "OFF", chiudere il rubinetto della bombolaosi interrompendo il flusso di gas.
  Rimuovere il tubo flessibile/regolatore dal BBQ.
  Rimuovere e pulire le piastre, i fornelli ed i bruciatori
• Coprire gli orifizii del rubinetto con carta di alluminio.
  Spazzolare la parte interna e la parte inferiore del corpo del BBQ con una spazzola metallica d'ottone. Lavare con sapore delicato e acqua calda. Risciacquare completamente e asciugare.
  Rimuovere la carta di alluminio e controllare che non ci siano ostruzioni. Eliminare gli orifizii bloccati con un fermaglio da carta raddrizzato. Non usare mai uno stuzzicadenti di legno. Potrebbe rompersi e bloccare l'orificio.
• Controllare l'elettrodo della scintilla, regolare se necessario.
  Sostituire i bruciatori ed altri componenti.
  Ricollegare il tubo flessibile e testare l'accensione.
  La cura adeguata e la manutenzione manterranno il vostro BBQ in ottimo stato molto piu'a lungo.
• Immagazzinare l'apparecchio in un luogo asciutto.

• Questo barbecue e'costruito in acciaio rivestito in struttura e parzialmente rivestito in ceramica. Ci sono multi prodotti disponibili per la pulizia. Utilizzare sempre un prodotto delicato.
  Per ritocare in caso di graffiti notevoli sull'acciaio,utilizzare carta smerigliata molto fine e asciutta.
  Spruzzi di grasso possono accumularsi ed incrostarsi sulle superfici di acciaio, dando l'apparenza di ruggine. Per rimuoverli, utilizzare una spugnetta abrasiva con un prodotto adatto alla pulizia dell'acciaio.

RAGNI E INSETTI OCCASIONALMENTE POSSONO FILARE RAGNATELE O COSTRUIRE NIDI NEI

TUBI DEL BRUCIATORE. QUESTI POSSONO OSTRUIRE IL FLUSSO DEL GAS CHE PUO

CAUSARE INCENDI.

CIO É CONOSCIUTO COME “BACKLASH” E PUÖ DANNEGGIARE IL BBQ E GENERARE UNO

STATO DI FUNZIONAMENTO PERICOLOSO.

FREQUENTI CONTROLLI E PULIZIA DEI TUBI DEL BRUCIATORE SONO CONSIGLIATI.

CONTROLLO DEL BRUCIATORE E PROVA DI ACCENSIONE

APRIRE SEMPRE IL COPERCHIO PRIMA DI ACCENDERE L'APPARECCHIO.

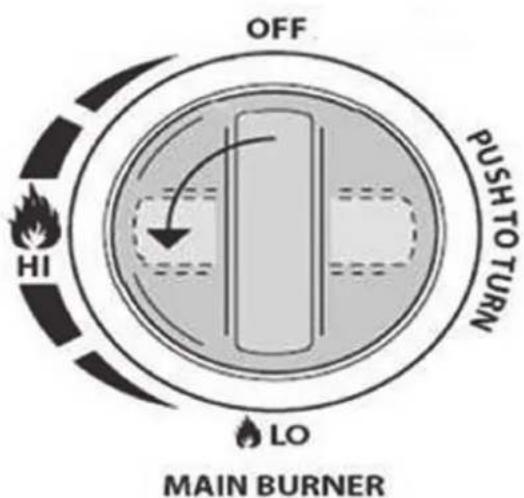

1. Con le manopole di regolazione del bruciatore (A) nella posizione di "off", après il rubinetto della bombola del gas.
2. Dopo il montaggio, le condotture ed i brucitori saranno pieni d'aria. Le linee devono riempirsi di gas. Parecchi tentativi possono essere necessari prima che le linee si siano riempite.
3. Spingere e girare la manopola di regolazione nella posizione "HI" e simultaneamente premere il pulsante per l'accensione (B). Rilasciare il pulsante dopo che il bruciatore e'accesso.
4. Se il bruciatore non si accende, spegnere l'apparecchio e ripetere il punto 3, forn a 2 o 3 volte.
5. Se il bruciatore non si accende dopo il punto 4, SPEGNERE IL GAS ed ATTENDERE 5 MINUTI prima di tentare nuovamente oppure utilizzare un fiammifero.
6. NOTE: Controllare che le altre monopole di regolazione del bruciatore siano nella posizione "off" ad agli tentativo.
7. Se i bruciatori non si accendono, chiudere il rubinetto del gas. Controllare che non ci siano ostruzioni.

PRIMO UTILIZZO/ USO DOPO LUNGHI PERIODI - INIZIO DI STAGIONE

Leggere con attenzione le istruzioni per l'accensione, il funzionamento e le norme di sicurezza.
Controllare gli orifizii del rubinetto del gas, i tubi del bruciatore ed i fori del bruciatore in caso di ostruzione.
Controllare che il tubo del bruciatore sia posizionato correttamente sopra l'orifizio della valvola.
Controllare che la bombola sia piena.
- Controllare che non ci siano fughe di gas usando acqua saponata.
- Posizione i comandi del bruciatore su "OFF" e completing il collegamento.
- Aprire il coperchio prima di accendere.

MODO DI UTILIZAZIONE BRUCIATORE LATERALE

• Controllare il tubo flessibile dell'approvvigionamento di gas prima dell'accensione. In presenza di tagli o screpolature, sostuire prima dell'uso. Non utilizzato il bruciatore laterale se sentite odore dl gas.
• Tenere una bottiglia d'acqua saponata a portata di mano e controllare i collegamenti prima di agli uso.
  Il coperchio delve essere aperto prima dell'accensione.
• Spingere e girare la manopola di regolazione di quello bruciatore sulla posizione "Hl" simultaneamente spingendo il tasto elettronico dell'accensione.
  Se la candela non riesce a produre una scintilla, usare un fiammifero per accendere il bruciatore.
• Utilizzare un wok o una padella fino a 200 mm di diametro e con un diametro minimo di 120 mm. Pentole piu' grandi possono provocare lo sbiadimento delle superfici.

BRUCIATURA OLII RESIDUI

Prima della cottura sul vostro BBQ per la prima volta, assicurarsi di bruciare olii residui ed eliminare sostanze estranee dal grill/piastra/padella.

• Con il coperchio completeness aperto, portare i brucitori su "Hi" per circa 10-15 minuti.
  Spagnere, lasciare che si raffreddi, quindi lavare con acqua saponata ed una spazzola. Asciuqare con un panno.

CUCINARE CON IL COPERCHIO CHIUSO

IMPORTANTE: Non utilizzare mai tutti i brucitori su "HI" quando cucinate con il coperchio chiuso.

Utilizzare i brucatori solo come individato nell'abela quando cucinate con il coperchio chiuso.
- Posizione are la piastra della griglia o pentola di cottura sopra i brucitori centrali. Chiudere il coperchio e regolare i brucatori al MINIMO, "LO".

• Aprire sempre il coperchio prima di accendere.
• Controllare periodicamente il progresso.

SE IL BBQ NON FUNZIONA CORRETTAMENTE

Non fumare durante il controlo!
- Chiudere il gas alla fonte, posizionare la manopola del bruciatore su "OFF".
- Attendere cinque minuti prima di riprovare.
- Controllare i collegamenti del gas.
Ripetere la procedura di accensione e, se il BBQ ancora non rieszce a funzionare correttamente, CHIUDERE IL RUBINETTO DEL GAS, POSIZIONARE I CONTROLLI DEL BBQ SU "OFF". Aspettare che il BBQ si raffreddi e controllare quanto segue:

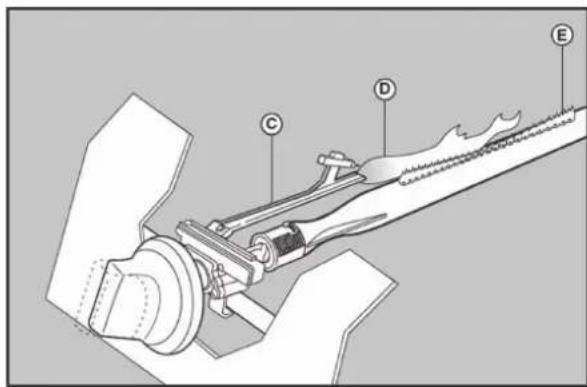

a) Cattivo allineamento del tubo/i del bruciatore e orifizio/i

CORREZIONE: Riposizionare il tubo del bruciatore correttamente sopra l'orifizio.
b) Ostruzione nella linea del gas.

CORREZIONE: Rimuovere il tubo flessibile dal BBQ. Aprire il rubinetto del gas per un secondo per eliminare l'ostruzione dal tubo flessibile. Chiudere il rubinetto del gas e ricollegare il tubo flessibile all'apparecchio.
c) Ostruzione di un orifizio.

CORREZIONE: Rimuovere le parti all'interno del corso del BBQ. Rimuovere i bruciatori tirando lo spinotto sotto al "piede" del bruciatore per mezzo di un caccavite o di pinzette. Sollevare agli bruciatore dall'orifizio della valvola del gas, e rimuovere l'ostruzione con un cavo sottile. Reinstallare i bruciatori sopra gli orifizii e mettere agli "piede" nel supporto di attacco in basso al corso del BBQ. Sostituire gli spinotti. Sostituire i componenti di cottura.
d) Cattivo allineamento della candela di accensione.

CORREZIONE: La punta dell'elettro do dovrebbe puntare verso il collettore. La distance fra l'electrodo della scintilla e la punta del collettore dovrebbe essere di 3-5 millimetri. Regolare se necessarioiegando con attenzione.

Se la riaccensione è necessaria nelle BBQ è ancorta caldo, aspetto per almeno cinque minuti prima di riaccendere. (quosto permette al gas accumulato di venire liberato).

Se tutti i controli/correzioni sono stati eseguiti ed il BBQ ancora non funzione correttamente, rivolgersi al vosto rivenditore ed al servizio assistenza.

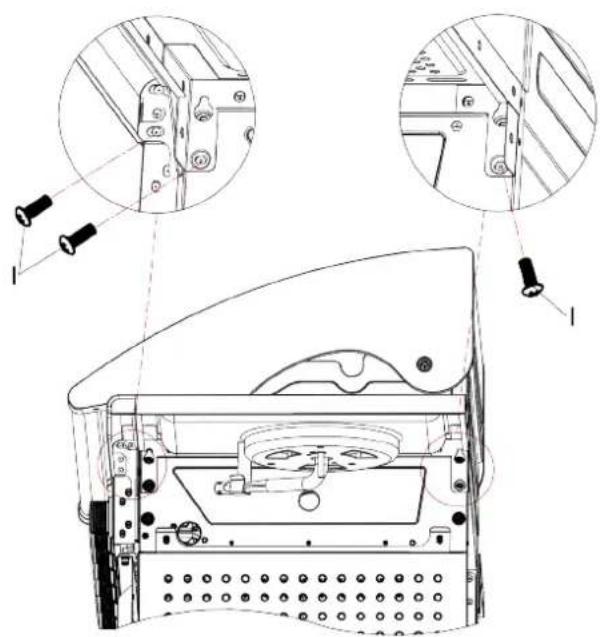

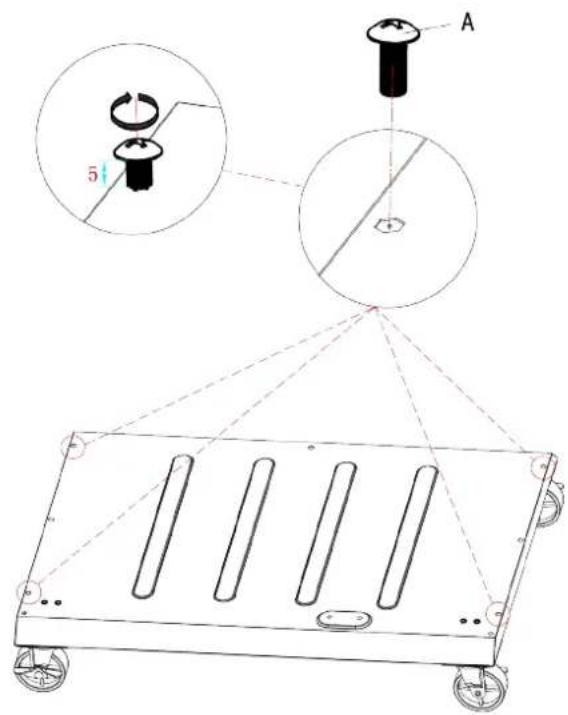

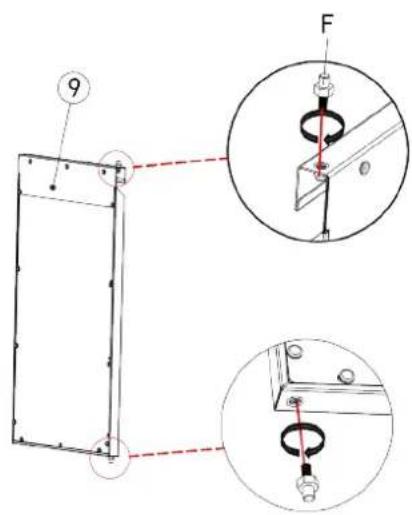

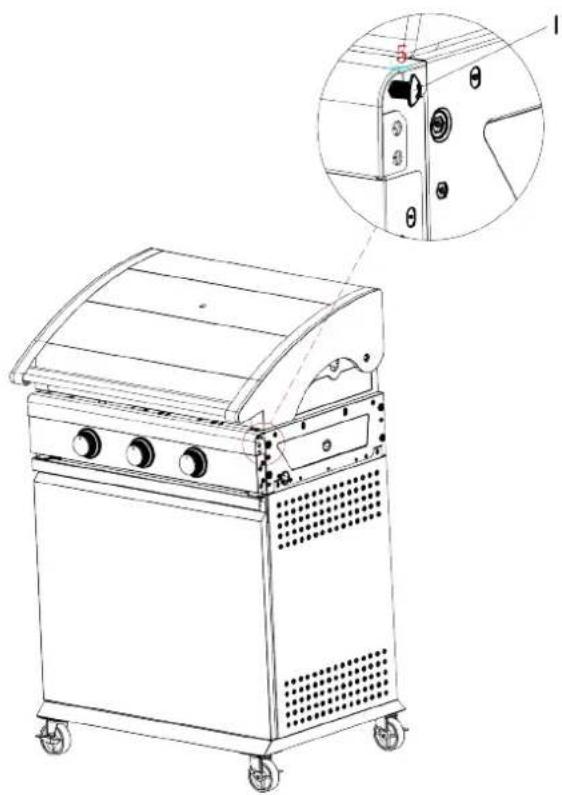

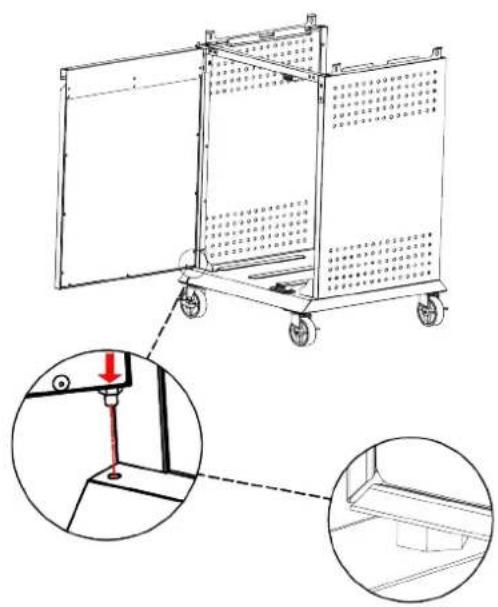

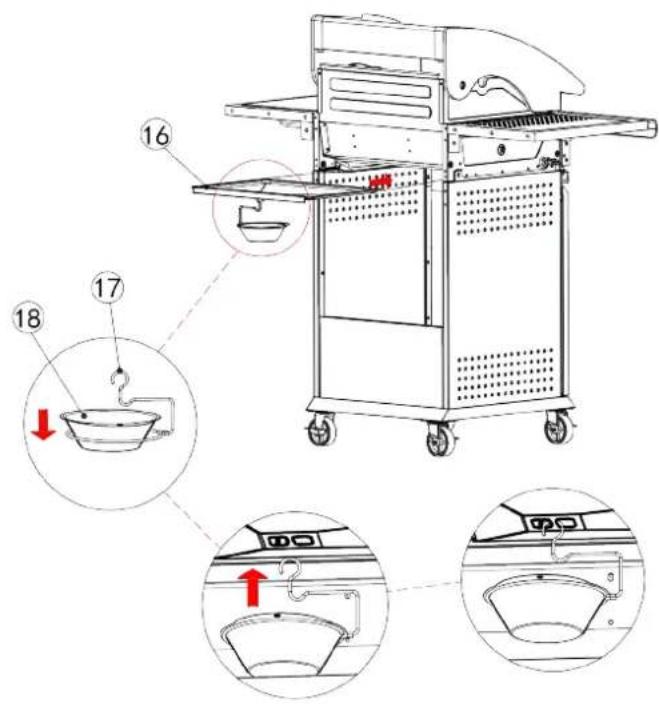

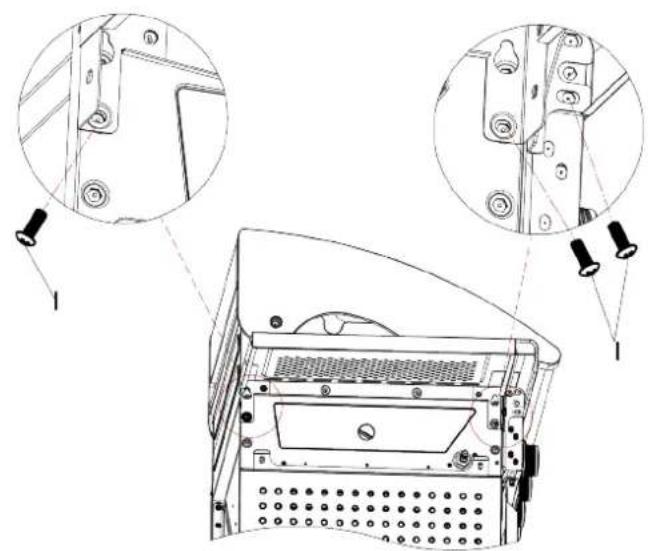

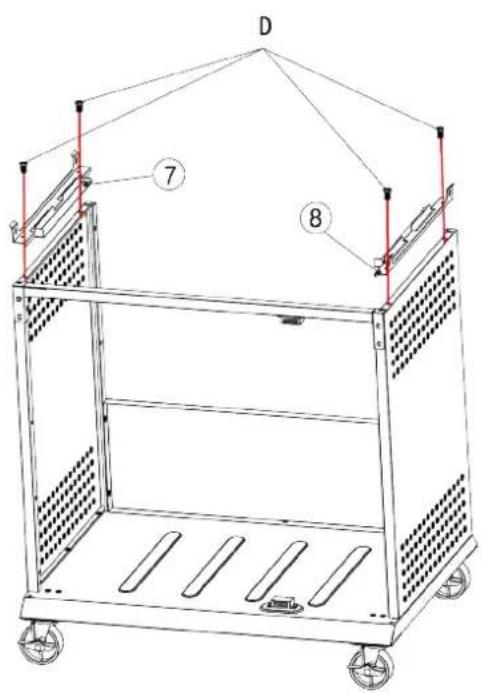

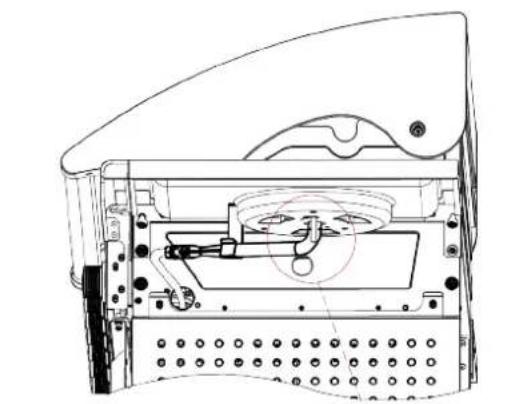

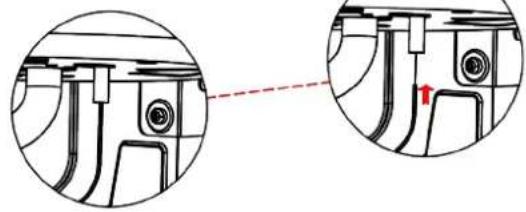

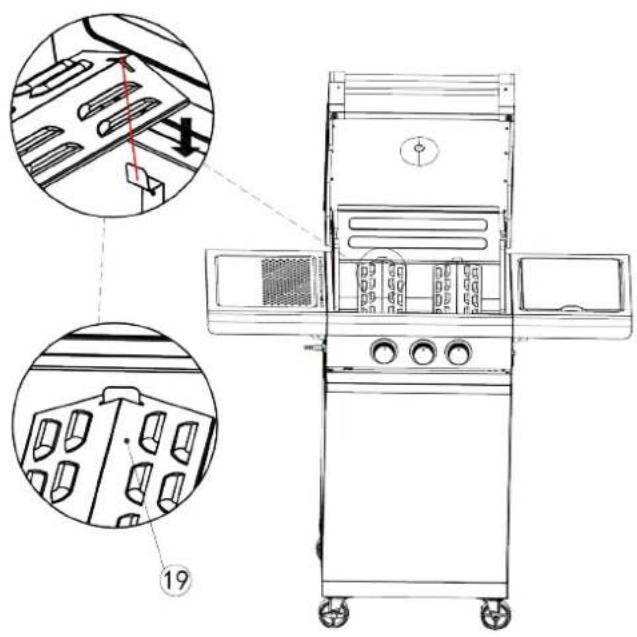

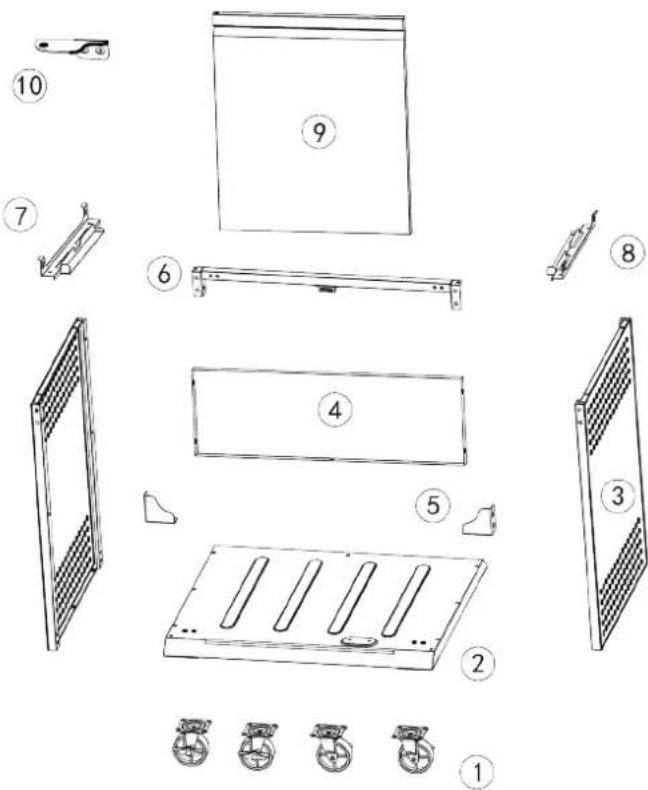

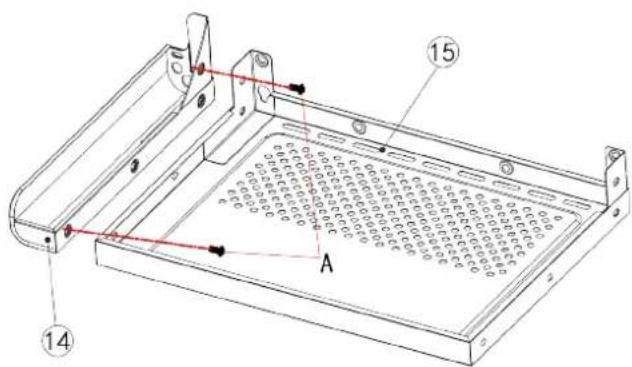

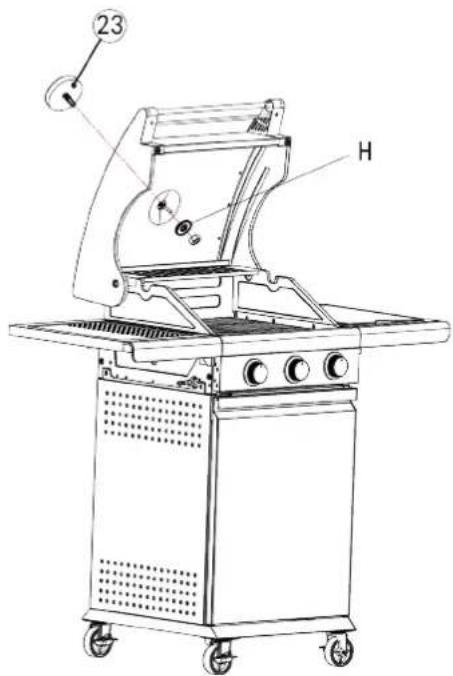

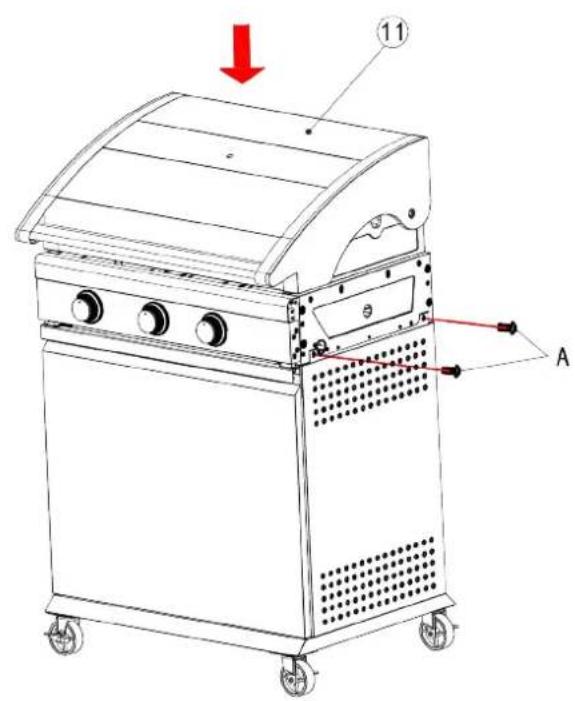

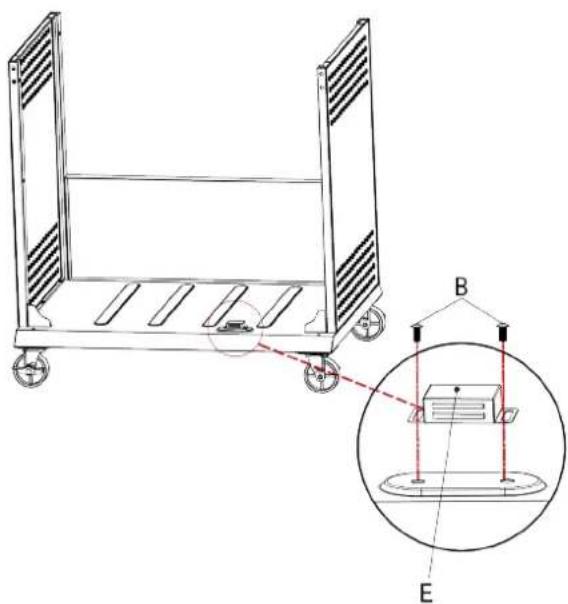

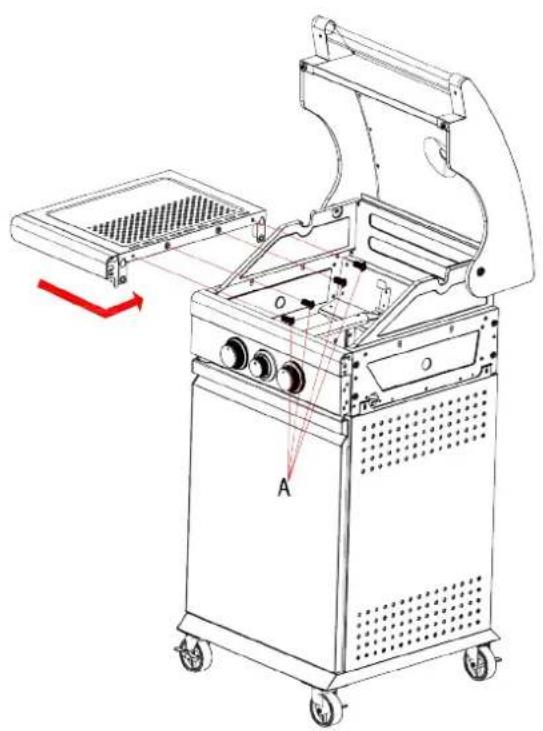

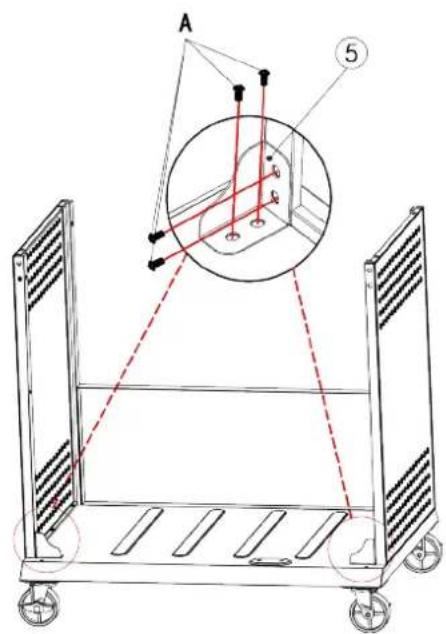

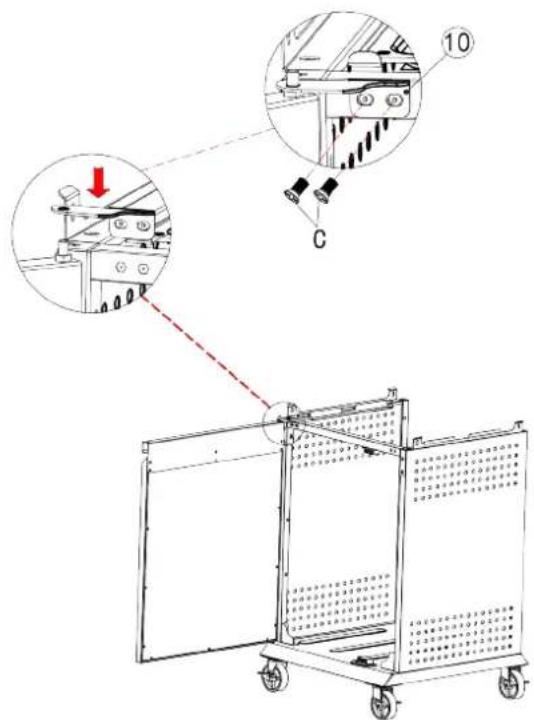

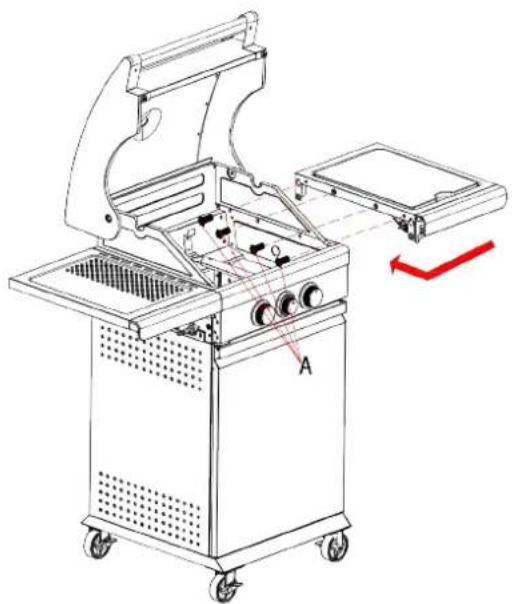

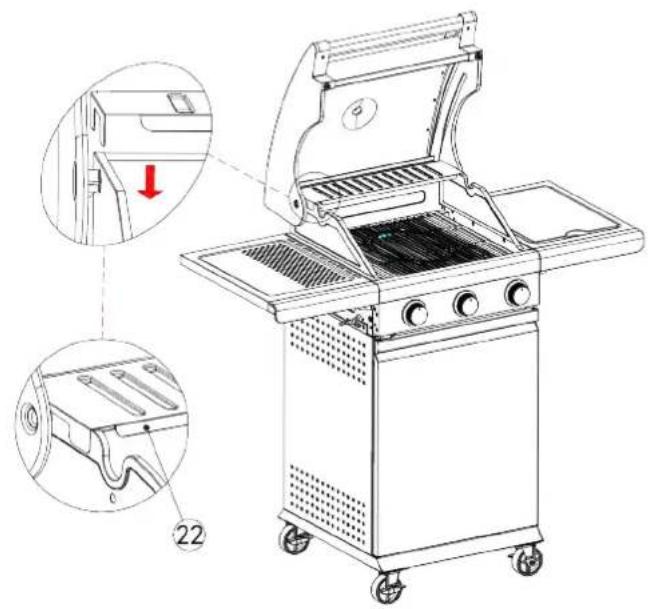

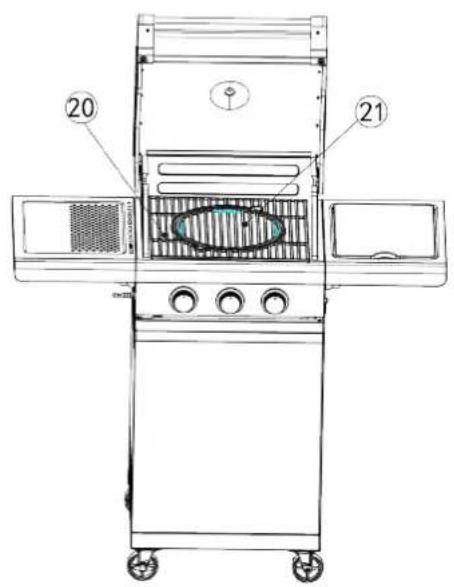

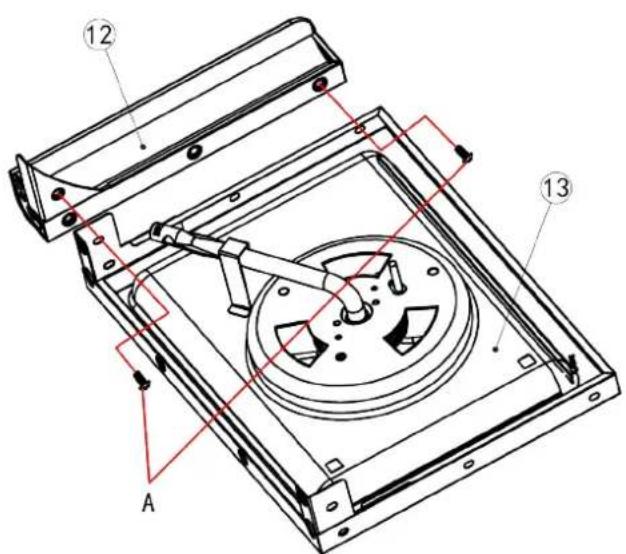

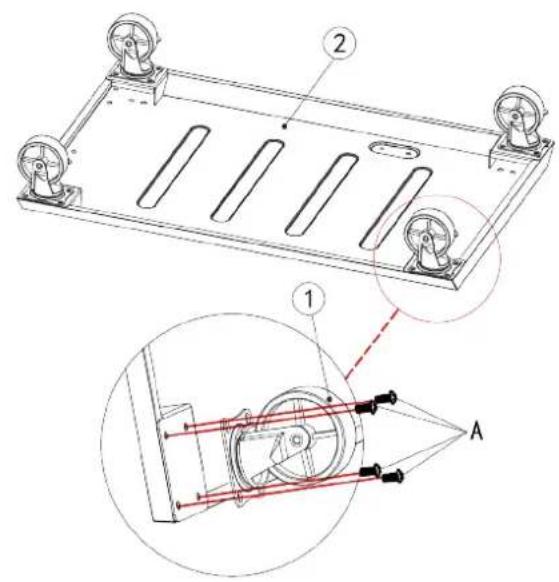

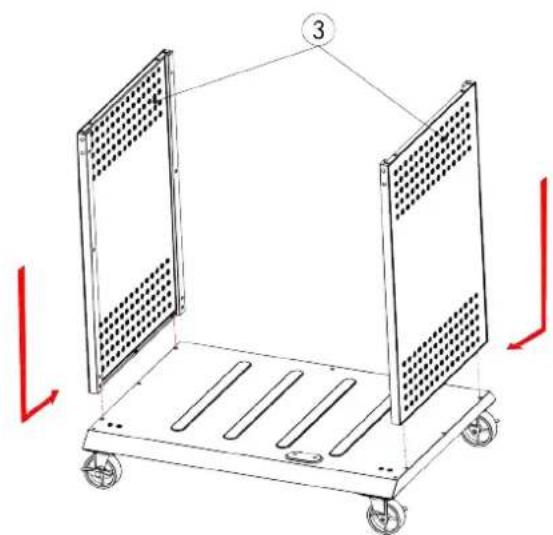

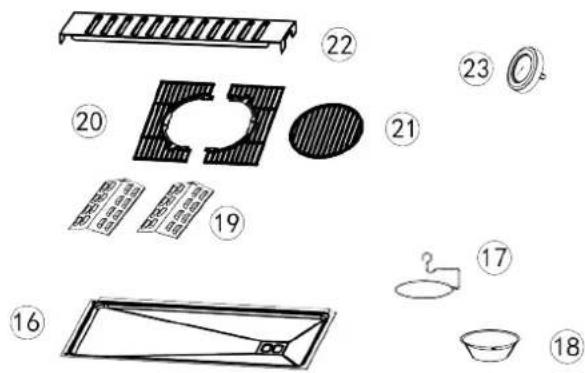

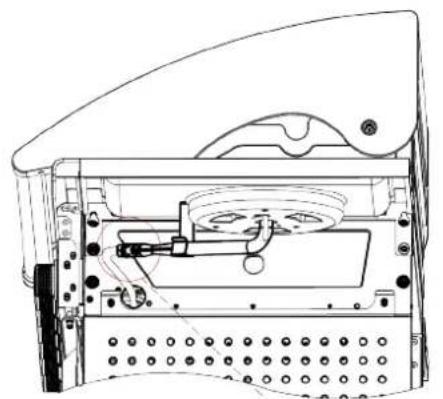

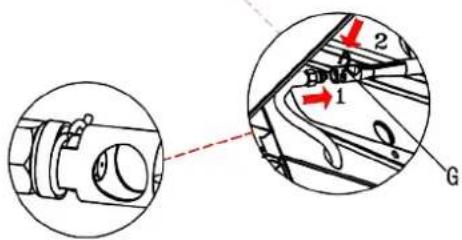

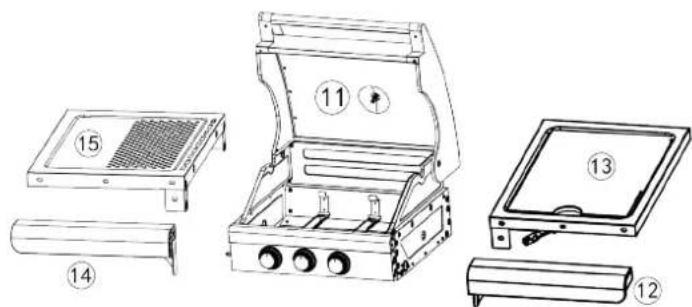

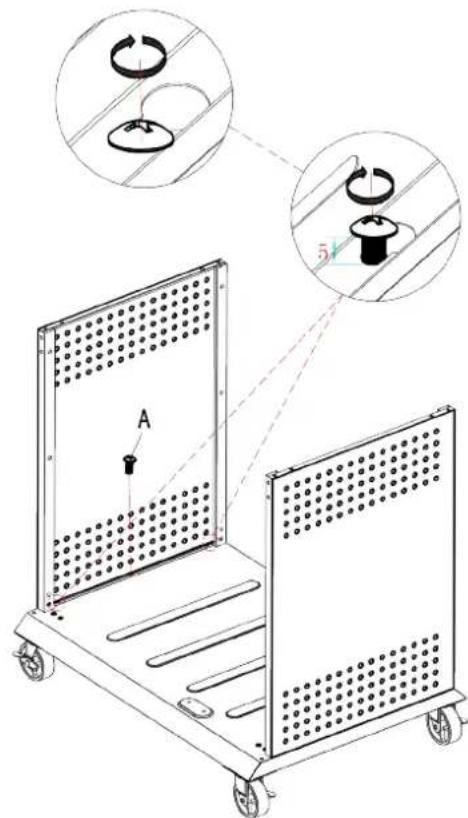

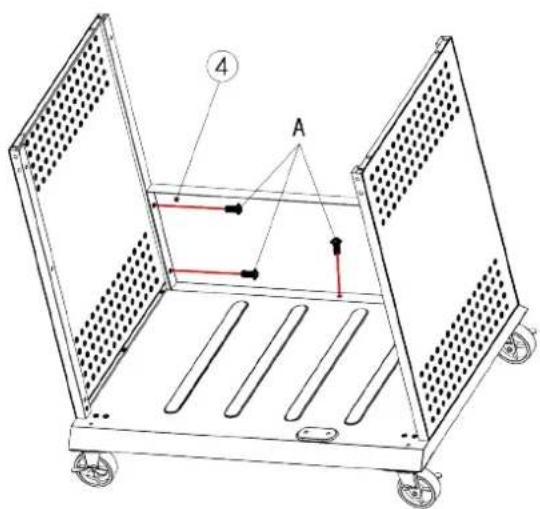

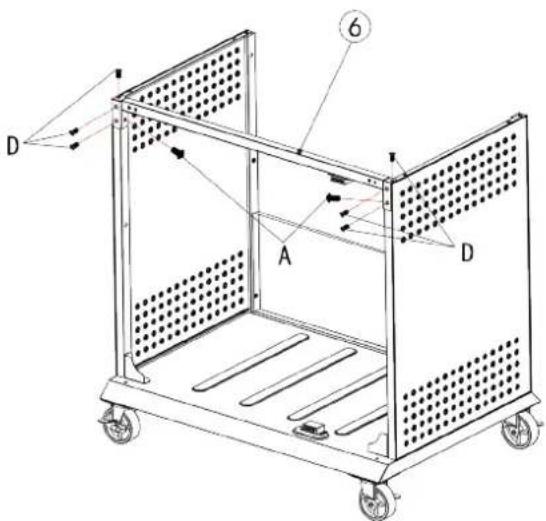

MONTAGGIO PATIO CHEF 2+1

Assicurarsi che il Grill è montato correttamente. Le istruzioni dettagliate sono incluse in agli manuale. Per montare il dispositorio in modo corretto, seguire queste istruzioni.

Avvertezza: Noi^propogniamo tutti i provedimenti necessari per 'installazione più semplice possibile. Tuttavia si consiglia di non usare più le parti metalliche, compresi le parti integrate nel spigoli vivì che sono causare lesioni. Si raccomanda di fare attenzione e utilizzato quanti protettivi.

1 *4	2 *1	3 *2
4 *1	5 *2	6 *1
7 *1 (L)	8 *1 (R)	9 *1
10 *1	11 *1	12 *1 (R)
13 *1 (R)	14 *1 (L)	15 *1 (L)
16 *1	17 *1	18 *1
19 *2	20 *2	21 *1
22 *1	23 *1	A M5-10*53
BM4-8*2	CM4-8*2	DM5-12*10
E *1	F *2	G *1
H φ 28-2*1	IM5-16*8

1

A

16PCS

2

A

4PCS

3

4

A

2PCS

5

A

5PCS

6

A

8PCS

7

B		2PCS
E		1PC

8

A		2PCS
D		6PCS

9

D

4PCS

10

F

2PCS

11

12

C

2PCS

13

A

4PCS

14

1

2PC

15

A

2PCS

16

A

2PCS

17

A

4PCS

18

1

3PCS

19

A

4PCS

20

1

3PCS

21

G

1PCS

22

23
24

25

26

27
28

H

1PC

ATENZIONE

La maniglia della griglia in servizio puo ragiungere una temperatura elevata, per cui si consiglia vivamente di non toccare i punti indicati nel disegno di cui sopra.

Accensione la fiamma

Tutti i pulsanti regolatori di gas devono essere in posizione "OFF". Aprendo la valvola del regolatore di pressione sulla bombola. Per causare una scintilla, premere l'interruttore A mantenerlo in questa posizione per 3-5 secondi per consentire il flusso di gas. Quindi ruotare la manopola verso sinistra fino alla posizione "HIGH" (B). Compare una scintilla nel tubo bruciatore (C). Si cui sentire un rumore di scoppio una fiamma arancione appeare ad una distanza di 6 - 10cm dal tubo sul lato sinistro del bruciatore. (D) Il suono udito, Maintainere la manopola di controlo per altri 2 secondi, consentendo il passaggio del tubo bruciatore a gas (E) garantire la corretta accensione. Quando il bruciatore è accesso, i bruciatori vicino si accendono quando i bruciatori corrispondenti pulsanti si trasformano in posizione "HIGH".

Nella posizione "HIGH" la scintilla dovrebbe essere di 12 - 20 mm di lunghezza e di colore arancio. Per scegliere la potenza minima, ruotare la manopola del termostato verso sinistra. Se, dopo aver seguito tutte le procedure sulla descrirente, l'illuminazione non è corretta, si prega di contattare il fornitore.

ATENZIONE

Se dato aver eseguito tutte le procedure correttamente il fuoco non si accende correttamente, si prega di contattare il fornitore.

PATTON

NL, BE, LU	Attentie: Deze informatatie is alleen bedoeld als gids. Specifieke onderdelen in uw BBQ en omschrijving{kunnen per regio of dealer verschillen.	Alle specificaties{kunnen zonder vooraf-gaande kennisgeving worden gewijzigd.
FR, CH	Note: Ces renseignements sont disponibles à titre indicatif. Il est possible que les articles inclus dans les specifications de votre barbecue différent selon la région ou les carac-teristiques stipulées par le concessionaire.	Toutes les caractéristiques sont suscep-tibles d'être modifiées sans préavis.
GB, IE	Note: This information is a guide only. Items included in your BBQ specification may differ depending on region or specific dealer specification.	All specifications are subject to change without prior notice.
DE, CH, AT	Anmerkung: Diese Anleitung dient ledigious der Information. Teile der Grillspezifikation können je nach Vertriebsregion oder Händleranforderung entsprechiedlich sein.	Änderungen ohne vorherige Bekannt-gabe vorbehalten.
IT, CH	Nota: Questa informazione è solo una guida. Gli elementi inclusi nella vostra specifica barbecue possono essere diversi a seconda della regione o specificazione rivenditore specifico.	Tutte le specifiche sono soggette a modifiche月以来 preavviso.

www.patton.eu
