GEBRUIKSAANWIJZING DS14DJL HITACHI

Tornillo Gancho Ranura Nederlands Español Português Oplaadbare batterij Vergrendeling Batterijdeksel Klem Ventilator Duwen Uittrekken Handgreep Controlelampje Boor-markering Koppelingsinstelling Driehoekje Zwak Sterk Streepje Toerenschakelaar Laag toerental Hoog toerental Trekkerschakelaar Klembus Aandraaien Losdraaien Omzetschakelaar en merktekens Schroef Haak Groef

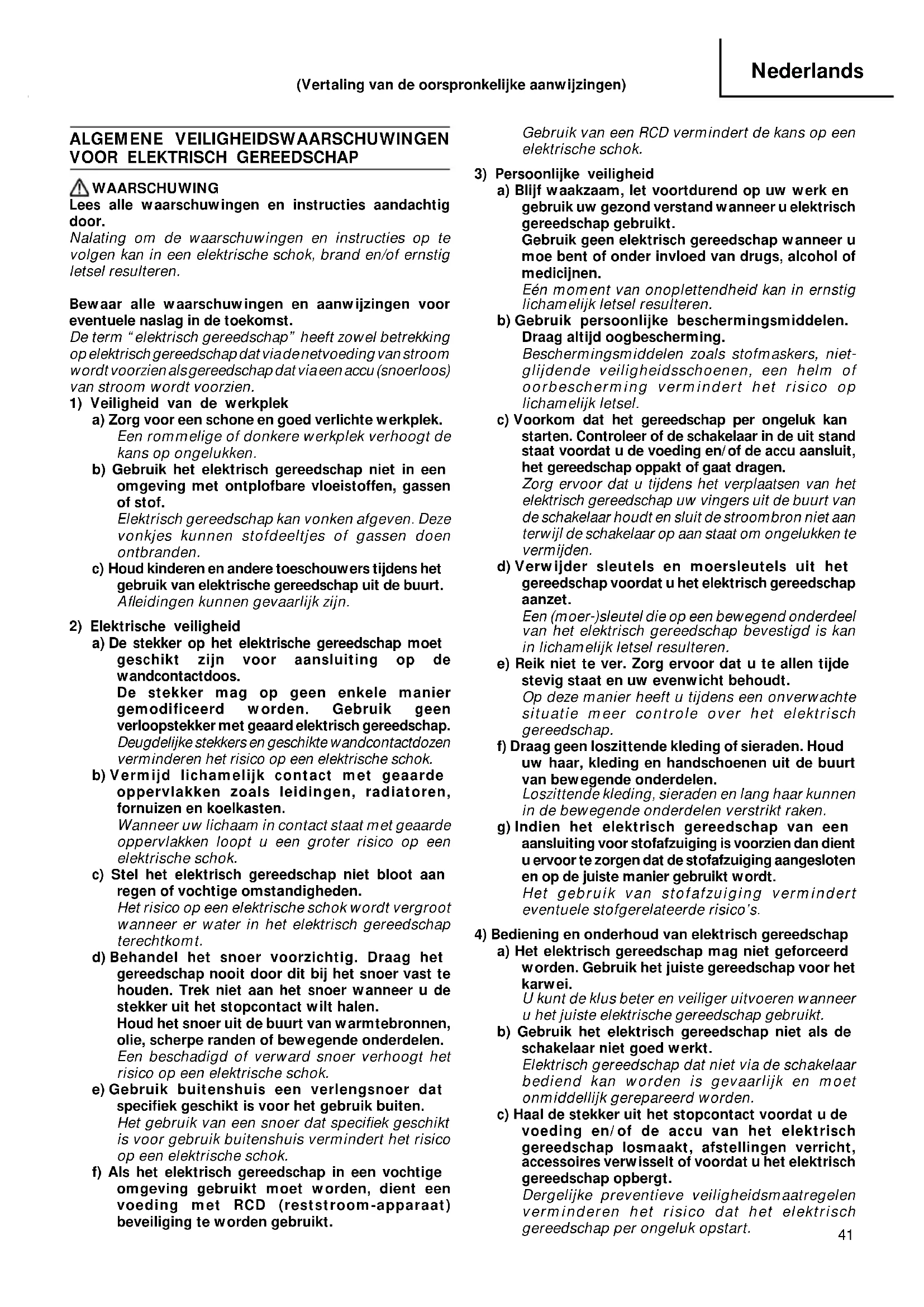

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. (Vertaling van de oorspronkelijke aanwijzingen) 05Ned_DS4DJL_WE.p65 2/21/14, 10:264142 Nederlands d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het- zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Herlaad enkel met de lader die door de fabrikant wordt gespecificeerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN VOOR SNOERLOZE BOOR-SCHROEFMACHINE

1. Gebruik de extra handgre(e)p(en) die met het

gereedschap zijn meegeleverd. Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.

2. Houd het gereedschap vast aan de geïsoleerde

handgrepen tijdens het uitvoeren van een bewerking waarbij het snijtoebehoren of de klem in aanraking kan komen met verborgen bedrading. Snijtoebehoren of klemmen die een onder stroom staande draad aanraken, maken dat niet- geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

3. Laad de accu bij een temperatuur van 0 – 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. de accu kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

4. Wacht ongeveer 15 minuten voordat met het laden

van een andere batterij begonnen wordt. Laad niet meer dan twee accu’s achterelkaar op.

5. Voorkom dat stof of vuil in de aansluitopening van

7. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

8. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploffen.

9. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een ultgewerkte batterij niet weg.

10. Het gebruik van een uitgeputte batterij zal de

acculader beschadigen.

11. Steek nooit een voorwerp in de ventilatie-

openingen van de acculader. Als een voorwerp of ontylambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

12. Wanneer u een bitje in de sleutelloze boorkop

doet, moet u de klembus voldoende vastdraaien. Als de klembus niet goed vast zit, kan het bitje slippen of los komen en letsel veroorzaken.

13. Dit product bevat een krachtige permanente

magneet in de motor. Neem de volgende punten in acht betreffende het vastkleven van metaaldeeltjes aan het gereedschap en de invloed van de permanente magneet op elektronische apparatuur. LET OP 䡬 Leg het gereedschap niet op een werkbank of andere plaats waar metaaldeeltjes liggen. De deeltjes kunnen aan het gereedschap gaan kleven met letsel of een defect tot gevolg. 05Ned_DS4DJL_WE.p65 2/21/14, 10:264243 Nederlands 䡬 Als er deeltjes aan het gereedschap kleven, mag u het gereedschap niet aanraken. Verwijder de deeltjes met een borstel. Indien dit niet wordt gedaan, kunt u letsel oplopen. 䡬 Als u een pacemaker of ander elektronisch medisch apparaat gebruikt, mag u het gereedschap niet bedienen of in de buurt van het gereedschap komen. Dit kan namelijk de werking van het elektronisch medisch apparaat beïnvloeden. 䡬 Gebruik het gereedschap niet in de buurt van precisie-apparatuur zoals mobiele telefoons, magneetkaarten of elektronische geheugenmedia. Dit zou kunnen resulteren in een foutieve werking, defect of verlies van gegevens.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In de gevallen 1 tot 3 die hieronder worden beschreven, kan tijdens het gebruik van dit product, zelfs indien u aan de schakelaar trekt, de motor stilvallen. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg

is. De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de batterij oververhit is door

overbelasting, kan het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de

accu ophopen. 䡬 Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. 䡬 Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. 䡬 Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. 䡬 Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp,

zoals een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde

5. Sluit hem niet rechtstreeks aan op elektrische

toestellen of fittingen van sigarettenaanstekers in wagens.

6. Gebruik de accu niet voor andere doeleinden dan

deze die gespecificeerd werden.

7. Wanneer de accu niet kan worden opgeladen,

zelfs nadat de specifieke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de accu niet op hoge temperaturen of

drukken of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een

lek of vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur,

warmteopwekking, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de

ogen krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. WAARSCHUWING Als een geleidende vreemde stof op de klem van de lithium-ionbatterij terechtkomt, kan de batterij worden kortgesloten, waardoor brand kan ontstaan. Wanneer u de lithium-ionbatterij bewaart, dient u de volgende regels in acht te nemen. 䡬 Plaats geen geleidende stoffen, nagels en draden zoals ijzer- en koperdraad in de opslagdoos. 䡬 Plaats de batterij in het gereedschap of bevestig het batterijdeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen. (Afb. 1) 05Ned_DS4DJL_WE.p65 2/21/14, 10:264344 Nederlands TECHNISCHE GEGEVENS BOORMACHINE Model DS14DJL DS18DJL Onbelaste snelheid (Laage / Hoge) 0 – 450 / 0 – 1250 min

Hout Boren (Dikte 18 mm) 30 mm 38 mm Metaal Staal: 13 mm, Kapaciteit (Dikte 1,6 mm) Aluminum: 13 mm Kolomschroef 6 mm Drijven Houtschroef 6,0 mm (diameter) × 75 mm (lengte) 6,8 mm (diameter) × 50 mm (lengte) (bij voorgeboord schroefgat) (bij voorgeboord schroefgat) Oplaadbare batterij BSL1415: Li-ion 14,4 V BSL1425: Li-ion 14,4 V BSL1815: Li-ion 18 V BSL1825: Li-ion 18 V (1,5 Ah 4 cellen) (2,5 Ah 4 cellen) (1,5 Ah 5 cellen) (2,5 Ah 5 cellen) Gewicht* 1,6 kg 1,7 kg

• Gewicht: Volgens EPTA-procedure 01/2003 STANDAARD TOEBEHOREN De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. EXTRA TOEBEHOREN (los verkrijgbaar) 䡬 Batterij BSL1415, BSL1425 BSL1815, BSL1825 䡬 Haak (met schroef) De extra toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN 䡬 Indraaien en uitdraaien van machineschroeven, houtschroeven, tapbouten, etc. 䡬 Boren van verschillende metalen 䡬 Boren van verschillende houtsoorten

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accvergrendeling (2 stuks) om de batterij te verwijderen (zie Afb. 1 en 2). LET OP Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (zie Afb. 2). OPLADEN Voor het gebruik van het elektrisch gereedschap dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het

stopkontakt aan. Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het lampje in rood knipperen (met tussenpozen van 1 seconde).

2. Steek de batterij in het acculader.

Steek de batterij stevig in de oplader zoals in Afb. 3 getoond wordt.

• Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen. (Met tussenpozen van 1 sekonde) (Zie Tabel 1) (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de oplaadbare batterij of het acculader. ACCULADER Model UC18YKSL UC18YFSL Oplaadspanning 14,4 V – 18 V Gewicht 0,35 kg 0,5 kg 1 Kruiskopdrijver (Nr. 2) p. 1
• 2 Acculader (UC18YKSL) p. 1
• 3 Batterij (BSL1415 of BSL1815) p. 2
• 4 Plastic doos p. 1
• 5 Batterijdeksel p. 1
• 1 Kruiskopdrijver (Nr. 2) p. 1

• 3 Batterij (BSL1425 of BSL1825) p. 2
• 4 Plastic doos p. 1
• 5 Batterijdeksel p. 1
• 6 Snoerloze lantaarn (UB18DAL) p. 1
• 1 Kruiskopdrijver (Nr. 2) p. 1
• 2 Plastic doos p. 1
• Zonder acculader, batterij, lantaarn en batterijdeksel. 1 Kruiskopdrijver (Nr. 2) Zonder acculader, batterij, plastic doos, lantaarn en batterijdeksel. DS14DJL (2LEGK) DS18DJL (2LEGK) DS14DJL (2LFGK) (2LFRK) DS18DJL (2LFGK) (2LFRK) DS18DJL (NNK) DS14DJL (NN) DS18DJL (NN) 05Ned_DS4DJL_WE.p65 2014.03.14, 10:104445 Nederlands (2) Batreffende de temperatuur van de oplaadbare batterij De temperaturen voor herlaadbare batterijen worden weergegeven in Tabel 2. Oververhitte batterijen moeten een tijdje afkoelen voordat ze worden herladen. Tabel 2 Temperatuur voor opladen van baterijen (3) Tijd die benodigd is voor het opladen De oplaadtijden in de onderstaande Tabel 3 zijn afhankelijk van de kombinatie van acculader en batterij. Tabel 3 Oplaadtijden (bij 20°C) OPMERKING De oplaadtijd kan verschillen afhankelijk van de omgevingstemperatuur en de voedingsspanning. p. 1

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit OPMERKING Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats. Betreffende het ontladen raken van nieuwe batterij e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterijen de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamer- temperatuur op te laden. Om langdurig gebruik van de batterij te bevorderen (1) Laad batterijen op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint. LET OP 䡬 Als wordt geprobeerd de batterij op te laden terwijl deze te warm is geworden door langdurige blootstelling aan direct zonlicht of onmiddellijk na gebruik van de batterij, is het mogelijk dat het controlelampje van de acculader knippert door 1 seconde op te lichten en 0,5 seconde niet op te lichten (lampje is 0,5 seconde uit). Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt. 䡬 Wanneer het controlelampje snel knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controleer op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen Oplaadbare batterijen Geschikte temperatuur voor het opladen BSL1425, BSL1415 0°C – 50°C BSL1825, BSL1815 Acculader

Batterij BSL1415, BSL1815 Circa. Circa. 40 min. 22 min. BSL1425, BSL1825 Circa. Circa. 75 min. 35 min. Aanduidingen van het controlelampje Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Blift branden Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Brandt ongeveer 1 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) Voor het laden Tijdens opladen Knippert Brandt Controlelampje (rood) Na opladen Opladen onmogelijk Knippert Knippert De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). Oververhitting standby Knippert Malfunzionamento della batteria o del caricatore Tabel 1 05Ned_DS4DJL_WE.p65 2/21/14, 10:264546 Nederlands voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie. 䡬 Aangzien de ingebouwde micoprocessor van de UC18YKSL/UC18YFSL een drietal sekonden nodig heeft om te reageren op het loskoppelen van de batterij. dient u minimaal drie sekonden te wachten voordat u de batterij weer aansluit om het laden te vervolgen. Als de batterij binnen de drie sekonden wordt aangesloten, bestaat de kans dat deze niet goed wordt opgeladen.

Gereedmaken en kontroleren van de werkplaats Kontroleer of de werkplaats geschikt is door nauwkeurig de genormde voorzorgsmaatregelen op te volgen. BEDIENING

1. Controleer de stand van de koppelingsinstelling.

(Zie Afb. 4) Het aantrekkoppel wordt ingesteld aan de hand van de stand van deze koppelingsinstelling. (1) Bij gebruik van deze machine als schroevendraaier plaatst u één van de nummers “1, 3, 5 ... 22” op de koppelingsinstelling, of een stip, tegenover het driehoekje op de machine. (2) Bij gebruik van deze machine als boor plaatst u de boor-markering “ “ op de koppelingsinstelling tegenover het driehoekje. LET OP 䡬 De koppelingsinstelling mag niet in een stand worden gezet tussen de nummers “1, 3, 5 ... 22” of de stippen in. 䡬 Gebruik de machine niet met de koppelingsinstelling tussen “22” en het streepje in het midden van de boor-markering. Dit kan resulteren in beschadiging. (Zie Afb. 5)

2. Afstelling van het aantrekkoppel

(1) Aantrekkoppel Instelling van het aantrekkoppel van de boor dient te gebeuren op basis van de schroefdiameter. Wan neer teveel kracht bij het aandraaien gebruikt wordt, zal de schroef beschadigd en misschien onbruikbaar worden. Plaats de koppelingsinstelling in een stand die geschikt is voor de diameter van het soort schroef in gebruik. (2) Aanduiding van het aantrekkoppel Het aantrekkoppel verschilt afhankelijk van het type schroef en het soort materiaal dat wordt vastgezet. De machine geeft het aantrekkoppel aan met nummers “1, 3, 5 ... 22” op de koppelingsinstelling en stippen. Het aantrekkoppel bij stand “1” is het kleinst en het koppel wordt groter naarmate het nummer oploopt. (Zie Afb. 4) (3) Instellen van het aantrekkoppel Draai de koppelingsinstelling rond en plaats de nummers “1, 3, 5 ... 22” op de kap, of de stippen, tegenover het driehoekje op de machine. Draai de koppelingsinstelling in de richting van een zwakker of sterker aantrekkoppel overeenkomstig het koppel dat u nodig heeft. LET OP 䡬 Het kan voorkomen dat de motor stopt wanneer het apparaat als een dril gebruikt wordt. Zorg ervoor dat de boor schroef-machine niet vast loopt tijdens gubruik. 䡬 Wanneer te lang gedraaid wordt kan de schroef breken.

3. Veranderen van de draaisnelheid

Gebruik de toerenschakelaar om de draaisnelheid te veranderen. Druk op de vergrendeltoets en schuif de toerenschakelaar in de richting van de pijl (Zie Afb. 6 en 7). Door de toerenschakelaar op “LOW’’ te zetten, draait de boor met lage snelheid. Wanneer de toets “HIGH’’ gezet wordt, draait de boor op hoge snelheid. LET OP 䡬 Wanneer de draaisnelheid met de toerenschakelaar veranderd wordt, dient de schakelaar uitgezet te worden, en de keuzeschakelaar dient op “O’’ (OFF) gezet te worden. De motor wordt beschadigd wanneer de draais nelheid veranderd wordt tijdens het draaien van de motor. 䡬 Als u de toerenschakelaar op “HIGH” (hoog toerental) zet, terwijl de koppelingsinstelling op “17” of “22” staat, kan het gebeuren dat de koppeling doorslipt en dat de motor vast komt te staan. Zet in dat geval de toerenschakelaar op “LOW” (laag toerental). 䡬 Schakel de netspanning onmiddelijk uit wanneer de motor vast loopt. Dit om te voorkomen dat de motor of accu beschadigd wordt. Draai aan de toerenschakelaar.

4. Manieren en suggesties voor gebruik

Tabel 4 geeft een overzicht van de diverse werkzaamheden die met dit apparaat kunnen worden uitgevoerd op basis van de mechanische eigenschappen van dit gereedschap. Tabel 4 Werk Koppelingsinstelling- Suggesties positie Boren Hout Gebruik een boor en dopsleutel die met de diameter van de Staal schroef overeenkomen. Aluminium Drijven Kolomschroef 1 – 22 Bohrespitze of Hülse dem Schraubendurchschnitt verwnden. Houtschroef 1 – Gebruik na het voorboren van gat. 05Ned_DS4DJL_WE.p65 1/1/32, 2:514647 Nederlands

5. Scelta della coppia di serraggio e della frequenza di rotazione

Tabel 5 Toepassing Koppelingsinstelling- Kiezen van het toerental (kapstand) positie LOW (laag toerental) HIGH (hoog toerental) Kolomschroef 1 – 22 Voor schroevan met een Voor schroevan met een Drijven diameter van 6 mm of minder. diameter van 6 mm of minder. Houstschroef 1 – Voor schroeven met een Voor schroeven met een nominale diameter van 6,8 mm nominale diameter van 4,8 mm of minder. (DS18DJL) of minder. (DS18DJL) Boren Voor schroeven met een Voor schroeven met een Hout nominale diameter van 6 mm nominale diameter van 3,8 mm of minder. (DS14DJL) of minder. (DS14DJL) Voor diameters van 38 mm of Voor diameters van 24 mm of minder. (DS18DJL) minder. (DS18DJL) Voor diameters van 30 mm of Voor diameters van 12 mm of minder. (DS14DJL) minder. (DS14DJL) Metaal Voor boren met een staalboor. LET OP 䡬 Bovenstaande voorbeelden in Tabel 5 kunnen als standaard gezien worden voor de verschillende types schroeven en materialen, alhoewel verschillende schroeven en materialen gebruikt worden in de praktijk. Voor verschillende types dient het juiste draaikoppel te worden gekozen. 䡬 Als u de boor gebruikt om een schroef met een vierkante of zeskantige kop in te schroeven, gebruik dan geen hoog toerental (HIGH). Dit zou kunnen leiden tot beschadiging van de schroefkop of van het bitje, daar het aandraaikoppel te groot is. Gebruik de boor met het lage toerental ingeschakeld (LOW). OPMERKING Het gebruik van de batterij bij lage temperaturen (onder nul) kan soms een zwakker aantrekkoppel en slechtere werking van het gereedschap tot gevolg hebben. Dit is slechts tijdelijk en de werking zal weer normaal zijn als de batterij weer op normale temperatuur is.

6. Het licht gebruiken

Trek aan de trekkerschakelaar om het lampje te laten branden. Het lampje blijft branden zolang de trekkerschakelaar wordt ingetrokken. Het lampje gaat uit zodat de trekkerschakelaar wordt losgelaten. (Afb.

(Zodra u de trekkerschakelaar loslaat, gaat het lampje na 10 seconden automatisch uit.) LET OP Stel uw ogen niet rechtstreeks bloot aan het licht door in het lampje te kijken. Als uw ogen voortdurend worden blootgesteld aan het licht, kan dit oogletsel veroorzaken.

7. Aanbrengen en verwijderen van het inzetstuk

(1) Bevestigen van het bitje Draai de mof los naar links (tegen de klok in van voren gezien) om de klem van de sleutelloze boorkop te openen. Doe een schroevendraaierbitje enz. in de sleutelloze boorkop en draai de mof weer vast naar rechts (met de klok mee van voren gezien). (Zie Afb. 9) 䡬 Als de mof losraakt terwijl u aan het werk bent, dient u deze weer vast te draaien. Draai de mof extra aan om deze zo vast mogelijk te zetten. (2) Verwijderen van het bitje Draai de mof los naar links (tegen de klok in van voren gezien) en verwijder het bitje enz. (Zie Afb.

OPMERKING Als de mof wordt verdraaid terwijl de klem van de sleutelloze boorkop helemaal open staat, kan er een klikkend geluid veroorzaakt worden. Dit geluid wordt veroorzaakt door de beveiliging tegen het losdraaien van de sleutelloze boorkop en duidt niet op een storing. LET OP Wanneer de klembus niet losgeschroefd kan worden, dient u het gereedschap in een bankschroef vast te zetten. Zet vervolgens de koppeling op 1–11 en draai de klembus linksom terwijl u de koppeling bediend.

8. Automatische asvergrendeling

Deze machine is uitgerust met een mechanisme dat automatisch de as vergrendelt zodat u sneller het bitje kunt wisselen.

9. Kontroleer of de accu op de juiste manier aange

10. Kontroleer de draairichting

De boor draait rechtsom (van achteren gezien) wanneer de R-kant van de omzetschakelaar ingedrukt wordt. De L-kant van de omzetschakelaar dient te worden ingedrukt om de boor linksom te laten draaien. (Zie Afb. 10) (De en de merkeringen zijn op de behuizing aangebracht.)

11. De haak gebruiken (Los verkrijgbaar)

De haak wordt gebruikt om de machine aan uw heupriem te hangen terwijl u werkt. LET OP 䡬 Wanneer u de haak gebruikt, dient u erop te letten dat de machine stevig bevestigd is zodat deze niet per ongeluk valt. Als de machine valt, kan dit een ongeval veroorzaken. 䡬 Wanneer u de machine draagt terwijl deze bevestigd is aan uw heupriem, plaats dan geen uitrustingsstuk in de kop van de machine. Als de machine is uitgerust met een scherp uitrustingsstuk zoals een 05Ned_DS4DJL_WE.p65 2/21/14, 10:264748 Nederlands boor terwijl u het aan uw heupriem draagt, veroorzaakt dat letsel. 䡬 Bevestig de haak stevig. Als de haak niet stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik. (1) Plaatsen van de haak en vastdraaien van de schroeven. Plaats de haak stevig in de groef van de machine en draai de schroeven vast om de haak stevig te bevestigen. (Fig. 11) (2) De haak verwijderen. Verwijder de schroeven die de haak op zijn plaats houden met een Philips schroevendraaier. (Fig. 12)

12. Bediening van de schakellaar

䡬 De boor gaat draaien wanneer aan de trekker getrokken wordt. Wanneer de trekker wordt losgelaten stopt de boor. 䡬 De draaisnelheid van de boor kunt u regelen door in meer of mindere mate aan de trekschakelaar te trekken. Wanneer u licht aan de trekschakelaar trekt, is de snelheid laag en bij harder trekken wordt de snelheid verhoogd. OPMERKING Een gezoem wordt gehoord als de motor begint te draaien; dit is alleen geluid en duidt geen defekt aan.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Slijp of vervang de boor wanneer slijtage gekonstateerd wordt; gebruik van eengekonstateerd wordt; gebruik van een stompe boor vermindert de efficientie en kan de motor beschadigen.

2. Inspectie van bevestigingsschroeven

Kontroleer deze schroeven regelmatig om te verzekeren dat ze goed aangedraaid zijn. Draai loszittende schroeven onmiddellijk vast. Dit om ongelukken te voorkomen.

3. Onderhoud van de motor

De motorwikkeling is het „hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/or met olie or water bevochtigd wordt.

4. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de behuizing bevuild is. Gebruik geen vloeis toffen zoals terpentine of benzine om te voorkomen dat de afwerking beschadigd wordt.

Bewaar de slagboor op een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen. OPMERKING Controleer of de batterij volledig is geladen als deze gedurende langere tijd is opgeslagen (3 maanden of langer). Een batterij met een kleinere capaciteit kan tijdens het gebruik mogelijk niet worden opgeladen als hij langdurig is opgeslagen. OPMERKING Opbergen van lithium-ion batterijen Zorg dat de lithium-ion batterijen volledig zijn opgeladen voordat u deze opbergt. Langdurig opbergen van de batterijen met een lage lading kan resulteren in een slechtere prestatie, een sterke afname van de gebruiksduur van de batterijen en ook is het mogelijk dat de batterijen niet meer opgeladen kunnen worden. Een sterke afname van de gebruiksduur van de batterijen kan soms wel weer verholpen worden door de batterijen herhaaldelijk van twee- tot vijfmaal op te laden en te gebruiken. Als de gebruiksduur van de batterijen zeer kort blijft nadat deze meerdere malen zijn opgeladen en gebruikt, zijn de batterijen versleten en dient u nieuwe batterijen aan te schaffen.

6. Lijst vervangingsonderdelen

LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. Belangrijke informatie voor batterijen van Hitachi snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele batterijen. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of vervanging van batterijcellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING Op grond van het voortdurende research en ont wikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. 05Ned_DS4DJL_WE.p65 2/21/14, 10:264849 Nederlands Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 97 dB (A) Gemeten A-gewogen geluidsdrukniveau: 86 dB (A) Onzekerheid Kp A: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Boren: Trillingsemissiewaarde

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING 䡬 De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. 䡬 Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 05Ned_DS4DJL_WE.p65 2/21/14, 10:264950 Español
