Combo Duo YV56 - Trilplaat BH FITNESS - Gratis gebruiksaanwijzing en handleiding

Producttype	Trilplaat
Merk	BH Fitness
Model	Combo Duo YV56
Vermogen	1 motor van 550 W
Spanning	220-240 V ~ 50/60 Hz
Trillingsfrequentie	25 tot 50 Hz
Duurprogrammering	30, 45, 60 of 90 seconden
Trillingstype	Triplan (drie ruimtelijke assen)
Materiaal	Glasvezel
Afmetingen (L x B x H)	65 x 60 x 125 cm
Nettogewicht	42 kg
Maximaal gebruikersgewicht	120 kg
Elektrische beveiliging	Zekering van 7 A
Inbegrepen accessoires	Stuur, trilkop, massagebanden (3 soorten), kolom, platform, handbanden
Veiligheidsvoorschriften	Minimaal 0,5 m vrije ruimte rond het apparaat; aarding verplicht; niet onbeheerd gebruiken
Onderhoud en reiniging	Ontkoppel voor reiniging; afstoffen met een vochtige doek; geen oplosmiddelen gebruiken; elke 3 maanden bevestigingen controleren en vastdraaien
Garantie	2 jaar (volgens richtlijn 1999/44/EG)
Klantenservice	[phone] / [e-mail]
Verplaatsing	Ingebouwde wieltjes; niet verplaatsen op oneffen vloeren

Veelgestelde vragen - Combo Duo YV56 BH FITNESS

Hoe monteer ik de trilplaat Combo Duo YV56?

De montage vereist twee personen. Volg de stappen in de handleiding: bevestig de kolom aan het platform, sluit de connectoren aan, monteer de trilkop en het stuur. Gebruik de meegeleverde inbussleutels en draai alle schroeven vast. Raadpleeg de volledige handleiding voor de schema's.

Wat is het maximale gewicht dat de trilplaat ondersteunt?

Het maximale gebruikersgewicht is 120 kg. Overschrijd deze limiet niet om schade of letsel te voorkomen.

Welke elektrische spanning is nodig?

Het apparaat werkt op een spanning van 220-240 V ~ 50/60 Hz. Sluit het alleen aan op een geaard stopcontact. Gebruik geen adapter.

Hoe gebruik ik de meegeleverde massagebanden?

De massagebanden (dubbele band, ronde of onregelmatige noppen) worden op de excentriek bevestigd. Steek het uiteinde in de excentriek en laat het zakken tot het vastklikt. Gebruik ze tijdens trilsessies voor een gerichte massage.

Wat te doen als het apparaat niet aangaat?

Controleer eerst de aansluiting en het stopcontact. Als het apparaat nog steeds niet aangaat, is de zekering mogelijk gesprongen. Zet de schakelaar op OFF, vervang de zekering door een identieke 7 A zekering en zet weer op ON.

Hoe reinig ik de trilplaat?

Koppel het apparaat altijd los voor reiniging. Gebruik een vochtige doek (geen oplosmiddelen) om oppervlakken af te stoffen, vooral de handgrepen en console. Droog met een zachte doek.

Welke programmaduren zijn beschikbaar?

U kunt kiezen uit 30, 45, 60 of 90 seconden trilling. De selectie gebeurt via de elektronische console.

Kan ik de trilplaat op tapijt gebruiken?

Ja, maar het wordt aanbevolen een beschermende mat onder het apparaat te leggen om de vloer te beschermen en stabiliteit te garanderen. Houd ten minste 0,5 m vrije ruimte rondom.

Hoe verplaats ik de trilplaat?

Het apparaat is voorzien van wieltjes. Koppel het snoer los, kantel de machine lichtjes en duw hem. Verplaats hem niet op oneffen vloeren om ongelukken te voorkomen.

Waar kan ik reserveonderdelen voor dit model vinden?

Neem contact op met de klantenservice van BH Fitness via [phone] of e-mail [e-mail]. Vermeld het model Combo Duo YV56 en het onderdeelnummer. Gebruik alleen originele onderdelen.

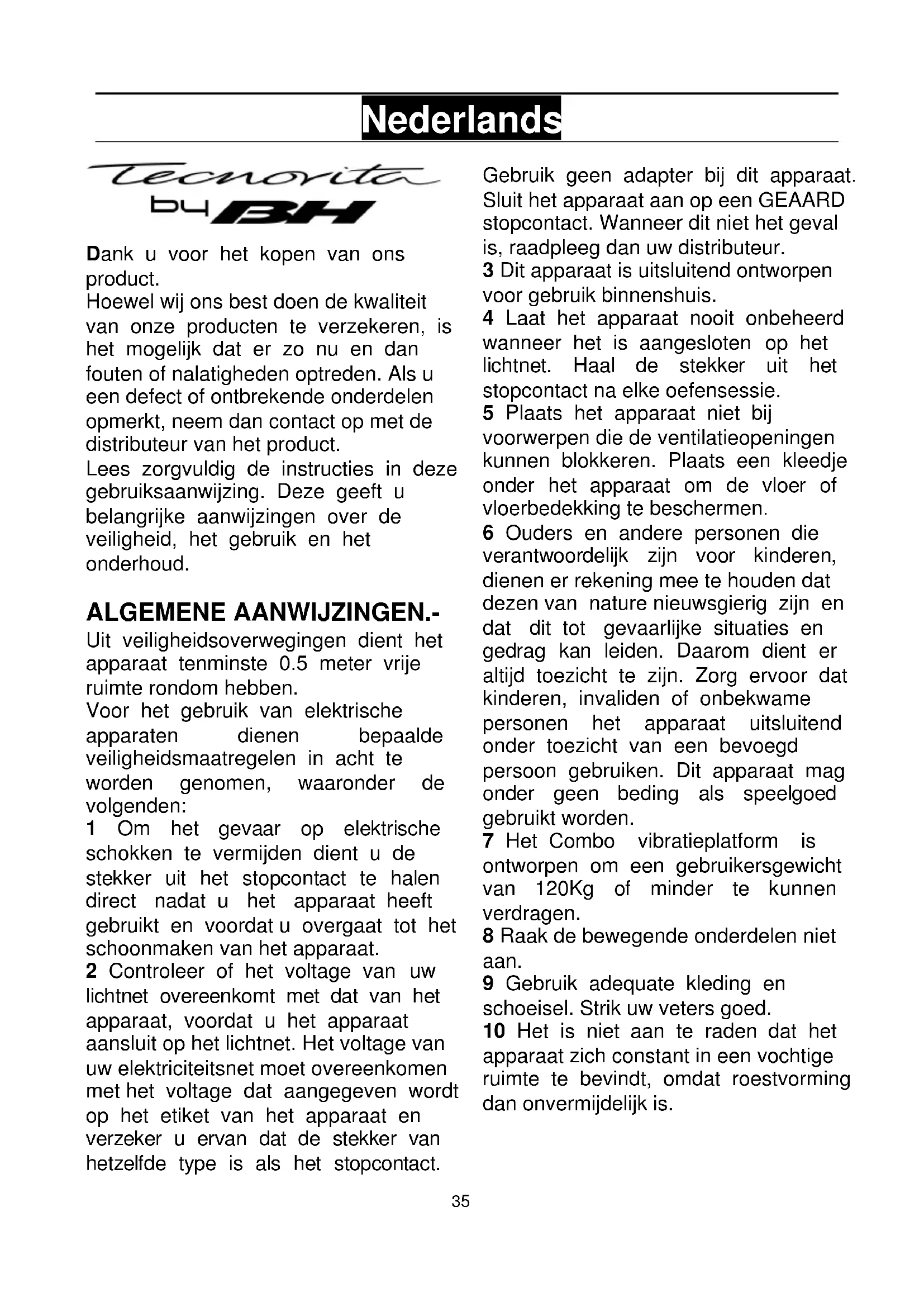

GEBRUIKSAANWIJZING Combo Duo YV56 BH FITNESS

Dank u voor het kopen van ons product.

Hoewel wij ons best doen de kwaliteit van onze producten te verzekeren, is het mogelijk dat er zo nu en dan fouten of nalatigheden optreden. Als u een defect of ontbrekende onderdelen opmerkt, neem dan contact op met de distributeur van het product.

Lees zorgvuldig de instructies in deze gebruiksaanwijzing. Deze geeft u belangrijke aanwijzingen over de veiligheid, het gebruik en het onderhoud.

ALGEMENE AANWIJZINGEN.-

Uit veiligheidsoverwegingen dient het apparaat tenminste 0.5 meter vrije ruimte rondom hebben.

Voor het gebruik van elektrische apparaten dienen bepaalde veiligheidsmaatregelen in acht te worden genomen, waaronder de volgenden:

1 Om het gevaar op elektrische schokken te vermijden dient u de stekker uit het stopcontact te halen direct nadat u het apparaat heeft gebruikt en voordat u overgaat tot het schoonmaken van het apparaat.

2 Controleer of het voltage van uw lichtnet overeenkomt met dat van het apparaat, voordat u het apparaat aansluit op het lichtnet. Het voltage van uw elektriciteitsnet moet overeenkomen met het voltage dat aangegeven wordt op het etiket van het apparaat en verzeker u ervan dat de stekker van hetzelfde type is als het stopcontact.

Gebruik geen adapter bij dit apparaat. Sluit het apparaat aan op een GEAARD stopcontact. Wanneer dit niet het geval is, raadpleeg dan uw distributeur.

3 Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis.

4 Laat het apparaat nooit onbeheerd wanneer het is aangesloten op het lichtnet. Haal de stekker uit het stopcontact na elke oefensessie.

5 Plaats het apparaat niet bij voorwerpen die de ventilatieopeningen kunnen blokkeren. Plaats een kleedje onder het apparaat om de vloer of vloerbedekking te beschermen.

6 Ouders en andere personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieuwsgierig zijn en dat dit tot gevaarlijke situaties en gedrag kan leiden. Daarom dient er altijd toezicht te zijn. Zorg ervoor dat kinderen, invaliden of onbekwame personen het apparaat uitsluitend onder toezicht van een bevoegd persoon gebruiken. Dit apparaat mag onder geen beding als speelgoed gebruikt worden.

7 Het Combo vibratieplatform is ontworpen om een gebruikersgewicht van 120Kg of minder te kunnen verdragen.

8 Raak de bewegende onderdelen niet aan.

9 Gebruik adequate kleding en schoeisel. Strik uw veters goed.

10 Het is niet aan te raden dat het apparaat zich constant in een vochtige ruimte te bevindt, omdat roestvorming dan onvermijdelijk is.

Voorzorgsmaatregelen: Voordat u begint dit toestel te gebruiken, is het raadzaam eerst uw arts te raadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen met gezondheidsproblemen.

VEILIGHEIDSVOOR-SCHRIFTEN.

Dit apparaat is uitgerust met een geaard snoer en stekker.. Wanneer het apparaat niet correct functioneert of beschadigd is geraakt, zal de aardeaansluiting een traject van een lage weerstand vormen, waardoor de kans op elektrische schokken aanzienlijk wordt verminderd.

GEVAAR!: Een onjuiste aansluiting van de aardevoorziening van het apparaat kan een risico op elektrische schokken tot gevolg hebben. Wanneer u twijfelt, raadpleeg dan een elektrisch installateur of een gespecialiseerd technicus om u ervan te verzekeren dat de aardeaansluiting correct is. Breng geen veranderingen aan de bijgeleverde stekker aan; wanneer deze niet geschikt is voor uw elektriciteitsvoorziening, laat dan een elektrisch installateur een deugdelijke aansluiting installeren.

Dit apparaat dient te worden gebruikt op een 220-240 Volts circuit en heeft een geaarde stekker van een gelijksoortig type zoals wordt getoond in Fig.A.

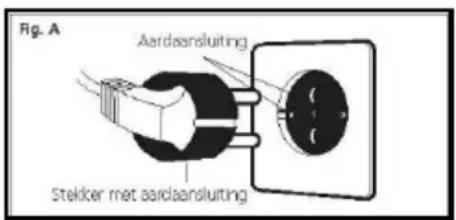

Fig. A Aardansluiting Stekker met aardansluiting

Volg deze anbevelingen:

1 Gebruik geen accessoires die niet worden aanbevolen door de fabrikant.

2 Gebruik het apparaat niet met een beschadigd of versleten snoer.
3 Houd het aansluitsnoer verwijderd van warme oppervlakken.
4 Gebruik het apparaat nooit in de open lucht.
5 Voordat u de stekker uit het stopcontact neemt, zet u eerst de schakelaar op de stand "0" en pas daarna haalt u de stekker uit het stopcontact.

BESCHERMING.-

Dit model is uitgerust met een elektronische automatische stop beveiliging, die voor een optimaal behoud van zowel de elektronische als de elektrische circuits zorgt.

Deze beveiliging (zekering) treedt in werking wanneer het apparaat een abnormale krachten ondergaat of oververhit raakt.

Wanneer dit zich voordoet:

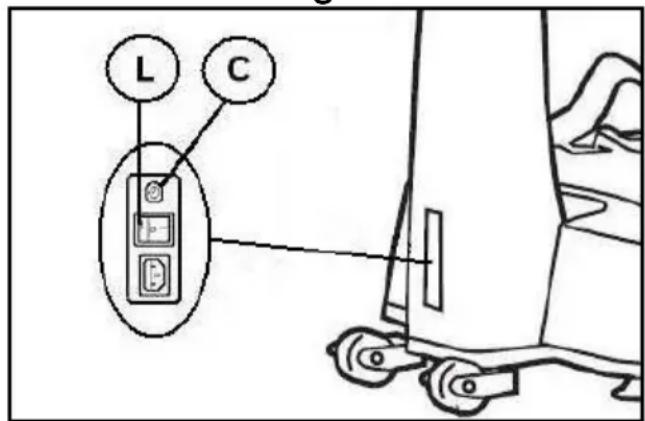

1.- Zet u de schakelaar (L) die zich op de behuizing bevindt op de stand "0" (OFF) Fig.B.
2.- Wissel de zekering (C) (7 Amp).
3.- Vervolgens zet u de schakelaar op de stand "I" (ON) en het apparaat is opnieuw gereed voor gebruik Fig.B.

Fig.B

L C

MONTAGE INSTRUCTIES.-

Haal het apparaat uit de verpakking en plaats het op de grond, zoals wordt getoond in Fig.1.

Het is raadzaam de hulp van een tweede persoon in te roepen voor de montage.

Controleer of alle onderdelen aanwezig zijn:

(4) Stuur; (11) Hoofdframe; (14)
Netsnoerkabel; (16) Massageband met dubbele strip; (16A)
Massageband met ronde ribbels; (16B) Massageband met onregelmatige ribbels; (17) Bovenste platformkolom.

(5) Gegolfde sluitring M-10; (6)
Inbusschroef M-8X55; (7)
Inbusschroef M-8x20; (8) Borgring voor de veiligheid M-8; (9) Vlakke sluitring M-8; (12) Inbusschroef M-8X15; (21) Zelfborgende moeren M-10; (22) Borgring voor de veiligheid M-10; (23) Vlakke sluitring M-10; (46) Inbusschroef M-5X25; Steeksleutel; Stiftsleutel 6mm; Stiftsleutel 5mm.

Volg deze montage-instructies stap voor stap.

De hulp van een tweede persoon wordt aanbevolen bij het monteren van dit platform. Positioneer het platform zoals weergegeven in Fig.2, de vier poten optillend en bijvoorbeeld op een tafel laten rustend.

1.- Voor deze stap zijn tenminste twee personen nodig. Bij het bevestigen van de kolom dient één persoon de kolom vast te houden terwijl de andere de montage-instructies opvolgt. Dit voorkomt mogelijke ongelukken.

Neem eerst de kolom (17) en zet hem in de montagepositie, Fig.2. Verbind klem (5) die uit de kolom (17) steekt met klem (6) die uit het platform (37) steekt.

Verbind klem (18) die uit de kolom (17) steekt vervolgens met klem (10) die uit het platform (37) steekt.

Zodra alle klemmen verbonden zijn, duw deze de kolom (17) in om ze te beschermen en monteer de kolom (17) op het platform, waarbij de boutgaten op één lijn worden gezet.

Bevestig de zelfborgende moeren (21), borgringen (22) en vlakke sluitringen (23), waarna u de 8mm stiftsleutel gebruikt om deze goed vast te maken.

Laat de onderkantbedekking (19) voor de hoofdsteun (17) neer over het naafgedeelte van het hoofdframe (37), Fig.2. Monteer de schroeven (46), en maak alles goed vast Fig.2.

Het wordt aanbevolen voor de volgende fase van de montage het platform terug op de vloer te plaatsen met de hulp van een tweede persoon.

2.- Neem het hoofdframe (11) en plaats het op de plaat van de kolom (17), Fig.3.

Verbind uiteinden (2) die uit het hoofdframe komen met uiteinde (3) die uit de kolom komt (17), verbind uiteinden (13) die uit het hoofdframe komen met uiteinde (18) die uit de kolom komt (17).

Bevestig nu de bout (12) samen met de borgring (8), sluitringen (9), maak alles goed vast.

3.- Neem het stuur (4) en klik het in positie zoals weergegeven in Fig.4 door de gaatjes op één lijn te zetten.

Bevestig de schroeven (7) samen met de borgring (8) en vlakke sluitringen (9), waarna u de 6mm stiftsleutel gebruikt om ze goed vast te maken. Bevestig nu de bout (6), sluitringen (5), maak alles goed vast.

4.- Bevestig de handriempjes (24) op de buitenste ringen (37) van het platform, zoals weergegeven in Fig.5.
5.- Pak een van de massagebanden en bevestig hem zoals weergegeven in Fig.6.

Doe eerst het uiteinde van de band in de excentriek en laat deze vervolgens zakken zodat hij op de juiste wijze ingevoerd wordt.

OPSTARTEN.-

1 Steek de netsnoerkabel (14) in het contact (M) op de kolom, Fig.7. Het andere uiteinde van het snoer wordt in een stopcontact (220V) gestoken. Stel schakelaar (L) in op positie (I), Fig.7.

Het toestel is uitgerust met wieltjes (45), Fig.7, om het verplaatsen ervan gemakkelijker te maken. Controleer of de stekker uit het stopcontact gehaald is. Verplaats om ongelukken te voorkomen het platform NIET over ongelijke vloeren.

Schakel het toestel uit en haal de stekker van het snoer uit het stopcontact.

Gebruik een vochtige doek of handdoek om het stof van het platform te vegen, vooral van de handgrepen en de elektronische console.

Maak geen gebruik van oplosmiddelen.

BELANGRIJK:

Controleer periodiek of alle sluitingen goed vastzitten en op de juiste wijze verbonden zijn.

Controleer elke drie maand alle onderdelen op uw toestel en maak ze goed vast.

Als u twijfels hebt over enig onderdeel van dit toestel, aarzel dan niet contact op te nemen met de technische bijstandsdienst door dienstverlening te bellen (zie laatste pagina van de handleiding).

Het wordt aanbevolen dat u originele reserve-onderdelen gebruikt om versleten componenten te vervangen. Het gebruik van andere reserve-onderdelen kan letsel veroorzaken of de prestatie van het toestel beïnvloeden.

DE FABRIKANT BEHOUDT ZICH HET RECHT VOOR DE SPECIFICA- TIES VAN HAAR PRODUCTEN ZONDER VOORAFGAANDE WAAR- SCHUWING TE WIJZIGEN.

TECHNISCHE SPECIFICATIES

MODEL	COMBO YV56
VERMOGEN	1 x 550 W MOTOREN
SPANNING	220/240V. 50/60Hz.
VIBRATIEFREQUENTIE	25 – 50Hz.
PROGRAMMERING	30, 45, 60, 90 Seconden
VIBRATIETYPE	TRIAXIAAL (drie ruimte-assen)
MATERIAAL	VEZELGLAS
AFMETINGEN	Lengte -65; Breedte -60; Hoogte -125cm.
NETTO GEWICHT	42 kg.
MAXIMALE GEBRUIKSGEWICHT:	120kg.
ELEKTRISCHE BESCHERMING	7 Amp zekering.

Garantie

Het garantiecertificaat van dit product geldt voor 2 jaar in overeenstemming met wat er staat in Richtlijn 1999/44/EG van het Europese Parlement en van de Raad van 25 mei 1999 met betrekking tot bepaalde aspecten van de verkoop van consumentengoederen en bijbehorende garanties, in de Spaanse wetgeving verwerkt krachtens Wet 23/2003 van 10 juli; Garanties aangaande de verkoop van consumentengoederen.

Dienovereenkomstig wordt dit product gegarandeerd door EXERCYCLE, S.L. VAT n° B-01029032, met zakelijk adres c/ Zurrupitieta 22, Vitoria, Spanje.

Aankoopdatum.- Gekocht in.-

Koper.- Dealer stempel.-

Bewaar de aankoopbon als bewijs van uw aankoop.

Mocht u vragen hebben, aarzel dan niet om contact op te nemen met onze klantenservicelijn:

[phone] [e-mail]

YV 56

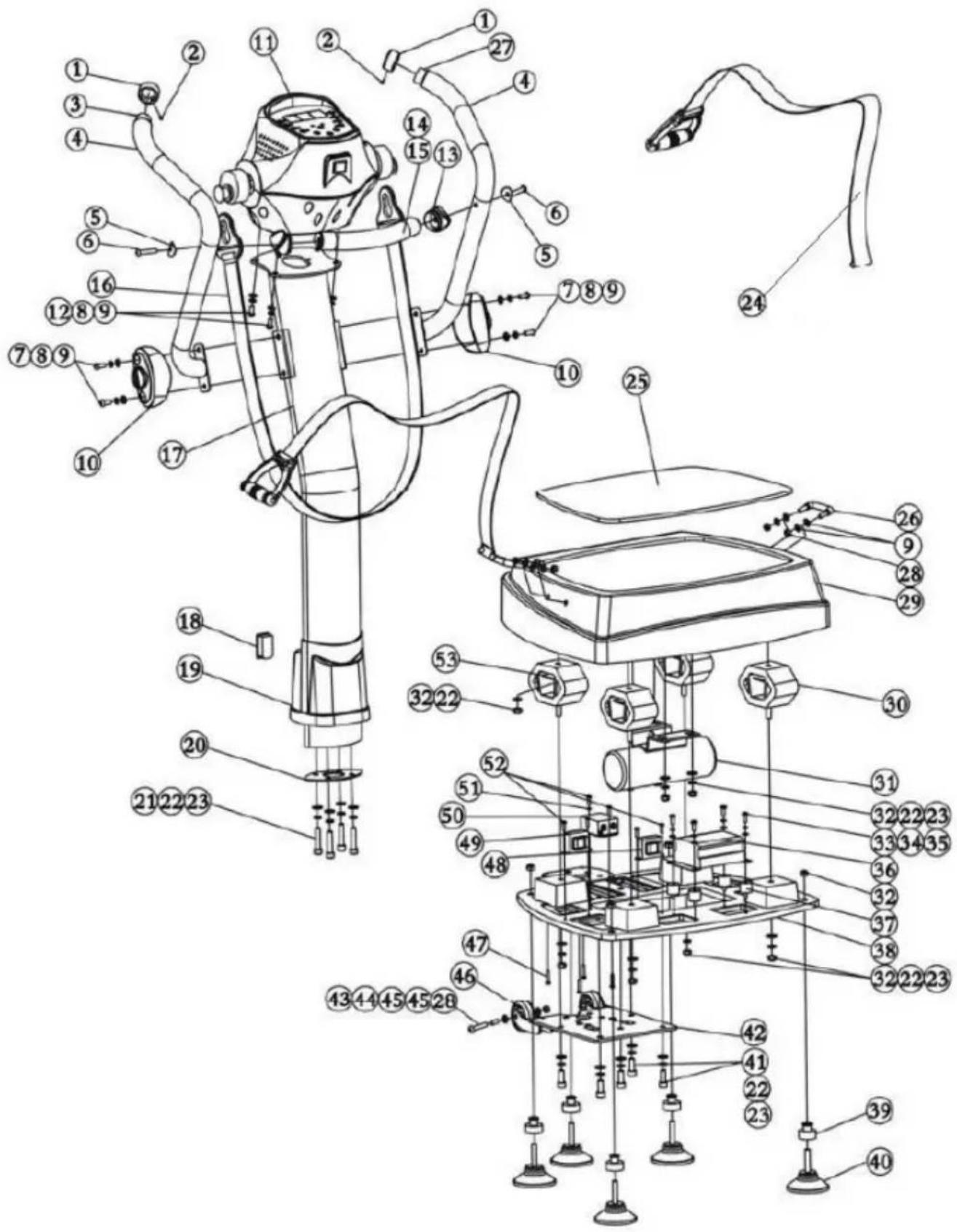

Bestellen van vervangingsonderdelen:

Geef het model van het toestel op Nummer van het onderdeel Hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo /Esempio / Bijvoorbeeld:

YV56

36

1

BH FITNESS SPAIN

EXERCYCLE,S.L.

(Manufacturer)

P.O.BOX 195

01080 VITORIA (SPAIN)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.bhfitness.com

BH FITNESS UK
