| Caratteristiche Tecniche | Piastra vibrante BH FITNESS Combo Duo YV56 |
|---|---|
| Dimensioni | Lunghezza: 75 cm, Larghezza: 40 cm, Altezza: 15 cm |
| Peso | Peso dell\'apparecchio: 25 kg |
| Potenza | Potenza motore: 600 W |
| Frequenza di vibrazione | Frequenza: 30 Hz |
| Ampiezza di vibrazione | Ampiezza: 1-2 mm |
| Utilizzo | Ideale per il rafforzamento muscolare e il recupero |
| Programmi | 5 programmi preimpostati |
| Display | Schermo LCD per il monitoraggio delle prestazioni |
| Accessori inclusi | Bande di resistenza e telecomando |
| Manutenzione | Pulizia regolare con un panno umido, verificare le connessioni elettriche |
| Sicurezza | Arresto automatico dopo 15 minuti di utilizzo |
| Informazioni Generali | Garanzia di 2 anni, peso massimo utente: 120 kg |
Domande frequenti - Combo Duo YV56 BH FITNESS
Domande degli utenti su Combo Duo YV56 BH FITNESS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Piastra vibrante in formato PDF gratuitamente! Trova il tuo manuale Combo Duo YV56 - BH FITNESS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Combo Duo YV56 del marchio BH FITNESS.
MANUALE UTENTE Combo Duo YV56 BH FITNESS


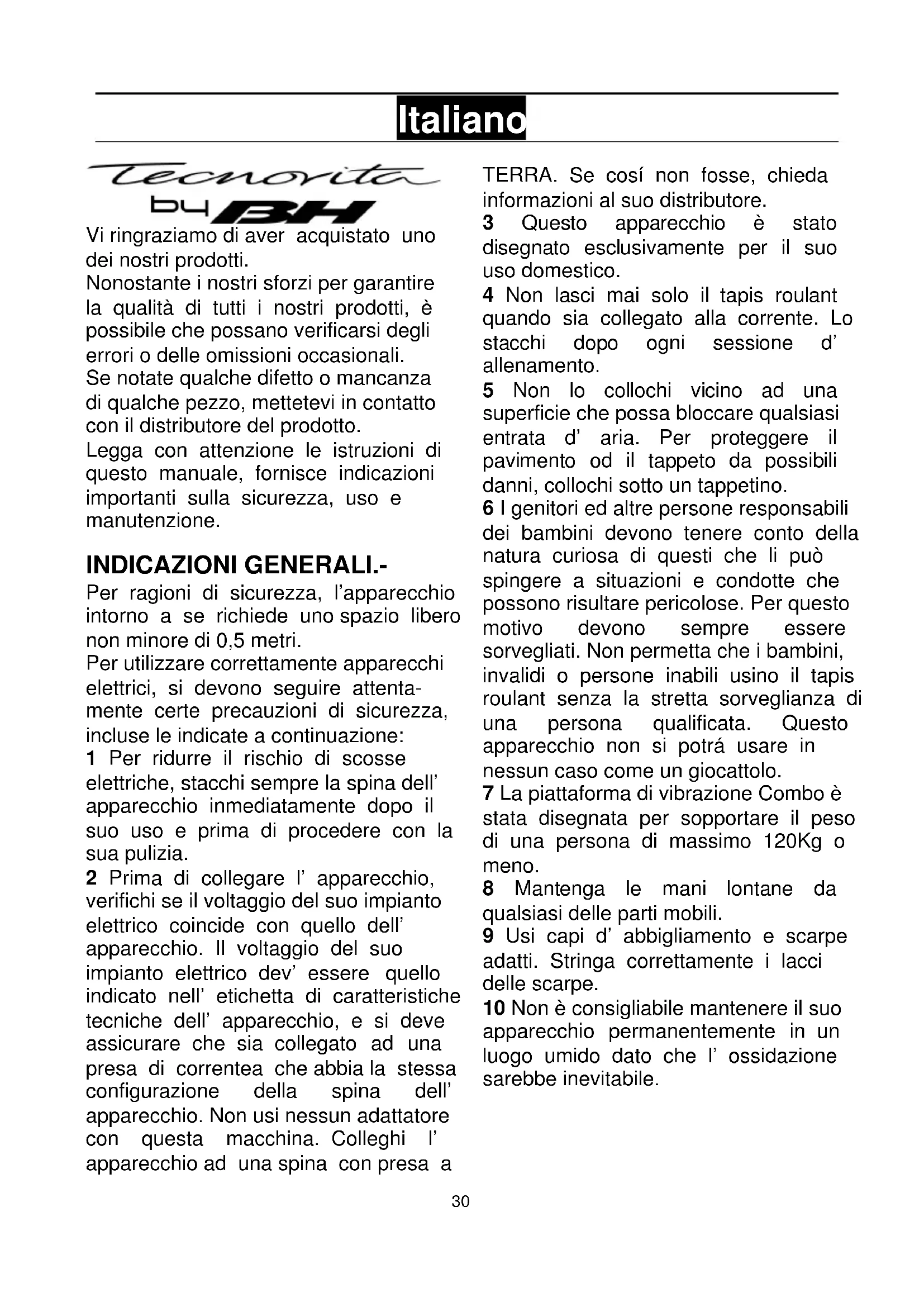

Vi ringraziamo di aver acquistato uno dei nostri prodotti.
Nonostante i nostri sforzi per garantire la qualità di tutti i nostri prodotti, è possibile che possano verificarsi degli errori o delle omissioni occasionali.
Se notate qualche difetto o mancanza di qualche pezzo, mettetevi in contatto con il distributore del prodotto.
Legga con attenzione le istruzioni di questo manuale, fornisce indicazioni importanti sulla sicurezza, uso e manutenzione.
INDICAZIONI GENERALI.-
Per ragioni di sicurezza, l'apparecchio intorno a se richiede uno spazio libero non minore di 0,5 metri.
Per utilizzare correttamente apparecchi elettrici, si devono seguire attenta-mente certe precauzioni di sicurezza, incluse le indicate a continuazione:
1 Per ridurre il rischio di scosse elettriche, stacchi sempre la spina dell'apparecchio inmediatamente dopo il suo uso e prima di procedere con la sua pulizia.
2 Prima di collegare l'apparecchio, verifichi se il voltaggio del suo impianto elettrico coincide con quello dell'apparecchio. Il voltaggio del suo impianto elettrico dev'essere quello indicato nell'etichetta di caratteristiche tecniche dell'apparecchio, e si deve assicurare che sia collegato ad una presa di correntea che abbia la stessa configurazione della spina dell'apparecchio. Non usi nessun adattatore con questa macchina. Colleghi l'apparecchio ad una spina con presa a
TERRA. Se così non fosse, chieda informazioni al suo distributore.
3 Questo apparecchio è stato disegnato esclusivamente per il suo uso domestico.
4 Non lasci mai solo il tapis roulant quando sia collegato alla corrente. Lo stacchi dopo ogni sessione d'allenamento.
5 Non lo collochi vicino ad una superficie che possa bloccare qualsiasi entrata d'aria. Per proteggere il pavimento od il tappeto da possibili danni, collochi sotto un tappetino.
6 I genitori ed altre persone responsabili dei bambini devono tenere conto della natura curiosa di questi che li può spingere a situazioni e condotte che possono risultare pericolose. Per questo motivo devono sempre essere sorvegliati. Non permetta che i bambini, invalidi o persone inabili usino il tapis roulant senza la stretta sorveglianza di una persona qualificata. Questo apparecchio non si potrà usare in nessun caso come un giocattolo.
7 La piattaforma di vibrazione Combo è stata disegnata per sopportare il peso di una persona di massimo 120Kg o meno.
8 Mantenga le mani lontane da qualsiasi delle parti mobili.
9 Usi capi d' abbigliamento e scarpe adatti. Stringa correttamente i lacci delle scarpe.
10 Non è consigliabile mantenere il suo apparecchio permanentemente in un luogo umido dato che l' ossidazione sarebbe inevitabile.
Precauzione: Prima di cominciare ad usare quest'apparecchio, chieda consiglo edico. Questo consiglio è specialmente importante per persone con problemi di salute.
ISTRUZIONI DI SICUREZZA.-
Questo prodotto è stato equipaggiato con un cavo che ha un conduttore a terra ed una spina con presa a terra.. Se non funziona correttamente o si è guastato, il collegamento a terra fornisce un percorso di minor resistenza per la corrente elettrica per così ridurre il rischio di scariche elettriche.
¡PERICOLO!: Un collegamento non corretto del conduttore dell' impianto a terra potrebbe dare come risultato il rischio di scariche elettriche. In caso di dubbi, chieda consiglio ad un elettricista o tecnico specializzato per assicurarsi che il collegamento a terra sia corretto. Non modifici la spina inclusa nell'apparecchio, se non entra nella presa elettrica chieda ad un elettricista che installi una spina adatta. Questo apparecchio si deve utilizzare a 220-240 volt ed ha una presa a terra simile a quella mostrata nella Fig.A.


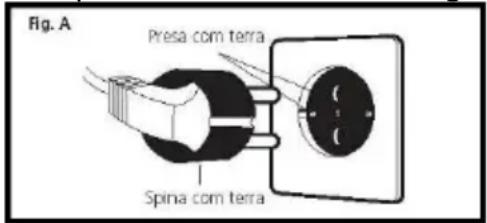

Fig. A Presa com terra Spina com terraSeguire le seguenti raccomandazioni:
1 Non usi accessori non consigliati dal fabbricante.
2 Non usi il tapis roulant se ha il cavo elettrico danneggiato o logorato.
3 Mantenga il cavo elettrico lontano da superfici calde.
4 Nono usi mai il tapis roulant all' aria aperta.
5 Per staccare l'apparecchio dalla corrente, metta l'interruttore nella posizione "0" e solo allora lo stacchi dalla rete elettrica.
PROTEZIONE.-
Questo modello ha una protezione elettronica di fermata automatica per assicurare un' ottima conservazione dei circuiti sia elettronici che elettrici. Questa protezione (fusibile) si attiverà se l'apparecchio subisce uno sforzo o riscaldamento anormali.
Se questo accadesse:

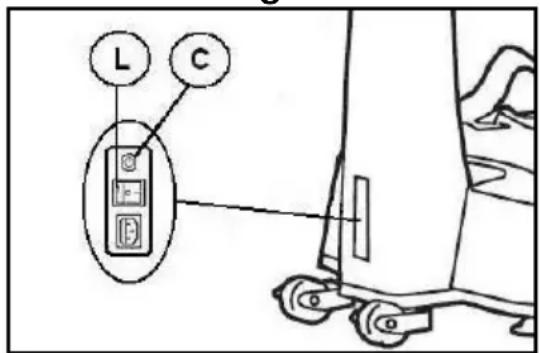

1.- Metta l'interruttore (L) che si trova nella carcassa nella posizione "0" (OFF) Fig.B.
2.- Cambiare il fusibile (C) (7 Amp.).
3.- A continuazione metta il citato interruttore nella posizione "I" (ON) e l'apparecchio si troverà di nuovo pronto per il suo uso Fig.B.
Fig.B
Estragga l'apparecchio dalla scatolo e lo collochi sul pavimento come mostra la Fig.1.
Si consiglia l'aiuto di una seconda persona per realizzare il suo montaggio.
Verifichi di avere a disposizione tutti i pezzi:
(4) Manubrio; (11) Corpo principale; (14) Cavo di connessione alla rete elettrica; (16) Fascia per i massaggi a doppio nastro; (16A) Fascia per il massaggio con rilievi arrotondati; (16B) Fascia per il massaggio con rilievi irregolari; (17) Colonna della piattaforma superiore; (37) Piattaforma.
(5) Rondella ondulata M-10; (6) Vite di M-8X55; (7) Vite di M-8x20; (8) Rondella di sicurezza M-8; (9) Rondella Piatta di M-8; (12) Vite di M-8X15; (21) Dado autobloccante M-10; (22) Rondella di sicurezza M-10; (23) Rondella Piatta di M-10; (46) Vite di M-5X25; Chiave a tubo mista; Chiave a brugola di 6mm; Chiave a brugola di 5mm.
Seguire ognuno dei passi descritti nelle istruzioni sul montaggio.
Per rendere più semplice il montaggio di questa piattaforma le consigliamo l'ausilio di una seconda persona e di posizionare la piattaforma come indica la Fig.2, sollevata e con i quatto cunei appoggiati per esempio su un tavolo.
1.- È necessario un minimo di due persone per eseguire questo passo. Durante il montaggio della colonna, una persona sorreggerà la colonna mentre l'altra seguirà le istruzioni dei passi per il montaggio. In questo modo, si eviteranno possibili incidenti.
Innanzi tutto prendi la colonna (17) e avvicinala al corrispondente punto di montaggio Fig.2, collega il terminale (5) che fuoriesce dalla colonna (17) con il terminale (6) che fuoriesce dalla piattaforma (37). Successivamente collega il terminale (18) che fuoriesce dalla colonna (17)
con il terminale (10) che fuoriesce dalla piattaforma (37).
Quando i terminali sono collegati inserirli all'interno della colonna (17), per proteggerli ed appoggiare la colonna (17) sulla piattaforma, facendo coincidere i fori di attacco.
Prendere le dado autobloccante (21) le rondelle di sicurezza (22) e le rondelle piatte (23) e con una chiave stringere con forza.
Abbassare il coperchio decorativo (19) del tubo remo (17) fino al tubo base del corpo centrale (37), Fig.2.
Inserire le viti (46), e stringere fortemente.
Peri il punto successivo relativo al montaggio si consiglia di farsi aiutare, posizionare la piattaforma sul pavimento.
2.- Prendere il corpo principale (11) e montarlo sulla lamiera della colonna (17) Fig.3.
Collegare i terminali (2) che fuoriescono del corpo principale com il terminale (3) che fuoriesce della colonna (17), collegare i terminali (13) che fuoriescono del corpo principale com il terminale (18) che fuoriesce della colonna (17).
Poi prendere la vite (12) con la rondella di sicurezza (8), le rondelle (9), stringere fortemente.
3.- Prendere il manubrio (4), montarlo come indica la Fig.4, facendo coincidere i fori.
Prendere le viti (7) con la rondella di sicurezza (8)e le rondelle piatte (9) e con una chiave a brugola di 6mm stringere con forza.
Poi prendere la vite (6) con la rondella di sicurezza (8), le rondelle (9), stringere fortemente.
4.- Montare le cinghie per le mani (24) negli anelli esterni della piattaforma (37) come indica la Fig.5.
5.- Prendere uno dei fascia per il massaggio e montarlo come indica la Fig.6.
Innanzi tutto inserire la parte estrema della fascia nell'eccentrico, poi abbassarla fino a quando è ben inserita.
AVVIAMENTO.-

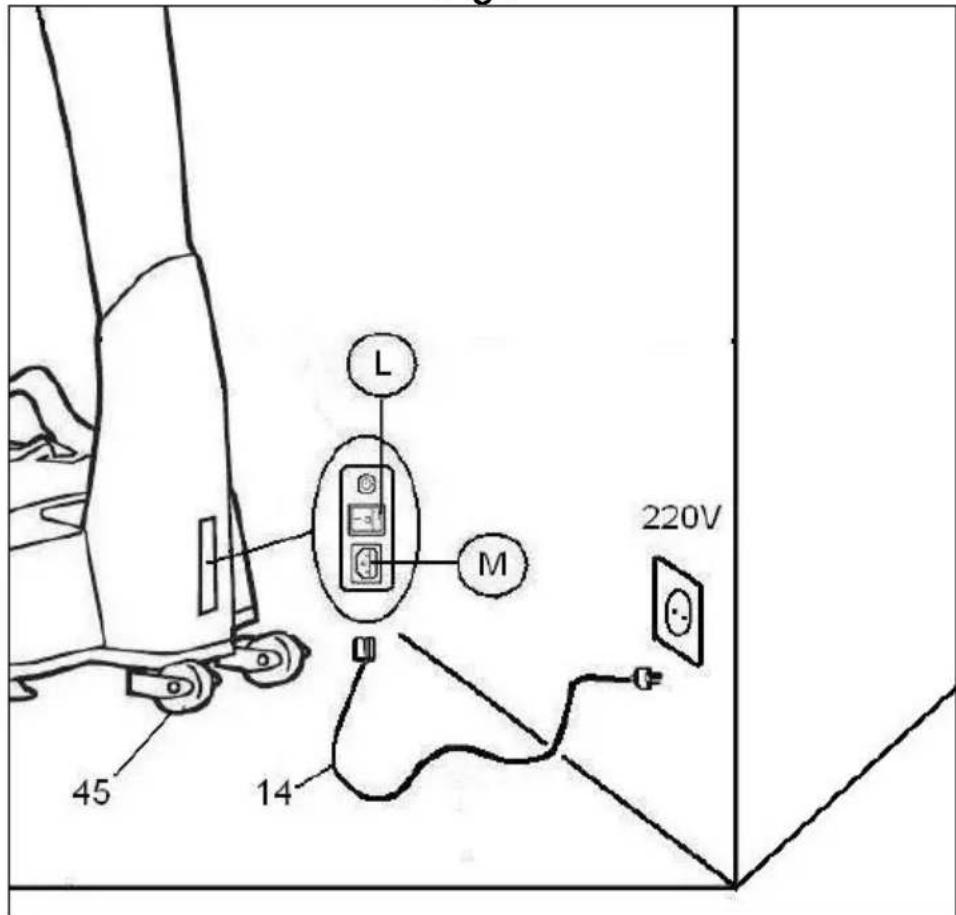

Collegare il terminale del cavo della connessione elettrica (14) al terminale (M) della colonna Fig.7.
Collegare l'altro terminale del cavo di connessione elettrica alla rete elettrica (220V). Inserire l'interruttore (L) sulla posizione (I) Fig.7.
SPOSTAMENTO E DEPOSITO.-
L'unità è dotata di ruote (45), Fig.7, che permettono di spostarla facilmente.
Assicuratevi che il cavo elettrico è scollegato dalla rete elettrica.
Per evitare dei pericoli, NON muovere la piattaforma su pavimenti non lisci.
ISPEZIONI E MANUTENZIONE.-
Scollegare l'unità e togliere il cavo dalla rete elettrica.
Pulire la polvere che si è depositata sulle superfici della piattaforma e dalla consolle elettronica con un panno o un asciugamano umido.
Non usare dissolventi.
ATTENZIONE:
Verificare periodicamente che tutti gli elementi di fissaggio siano stretti a dovere, e correttamente collegati.
Controllare e stringere tutti i pezzi della vostra unità ogni tre mesi.
Se avete dei dubbi sullo stato di qualsiasi pezzo della macchina, non esitate a mettervi in contatto con il (S.A.T.) Servizio di Assistenza Tecnica, chiamando al telefono di attenzione al cliente (consultare l'ultima pagina del presente manuale).
Vi raccomandiamo di sostituire i pezzi consumati o rotti con pezzi di ricambio originali. L'uso di altri componenti o pezzi può causare danni personali o influire sul rendimento della macchina.
IL FORNITORE SI RISERVA IL DIRITTO DI MODIFICARE LE SPECIFICHE DEI SUOI PRODOTTI SENZA AVVERTIMENTO PREVIO.
SPECIFICAZIONI TECNICHE
| MODELLO | COMBO YV56 |
| POTENZA | 1 MOTOR DI 550W |
| VOLTAGGIO | 220/240V. 50/60Hz. |
| FREQUENZA DI VIBRAZIONE | 25 - 50Hz. |
| PROGRAMMAZIONE 30; 45; 60; 90 Secondi. | |
| TIPO DI VIBRAZIONE | TRIPIATTA (Tre assi spaziali) |
| MATERIAL FIBRA DE VIDRIO. | |
| DIMENSIONI Larga.-65; Ancha.-60; Alta.-125 cm. | |
| PESO NETTO | 42Kg. |
| PESO MASSIMO DELL’UTENTE | 120Kg. |
| PROTEZIONE ELETTRICA | Fusibile di 7 Amp. |
Garanzia
Il presente certificato di garanzia di questo prodotto è valido per 2 anni in accordo a quando disposto nella Direttiva 1999/44/CE, del Parlamento
Europeo e del Consiglio del 25 maggio 1999, circa determinati aspetti sulla vendita e la garanzia dei beni di consumo, annessi al diritto spagnolo conforme alla Legge 23/2002, del 10 luglio, sulle garanzie nella vendita dei beni di consumo.
In questo senso, la EXERCYCLE, S.L., in possesso di NIF (codice fiscale) B-01029032 e domiciliata a Vitoria, calle Zurrupitieta, 22, garantisce questo prodotto.
| Data di acquisto.- Acquistato a.- |
| Acquirente.- Timbro del distributore.- |
Si prega di conservare la fattura come documento giustificativo dell'acquisto.
Per qualsiasi consulta, non esitate a contattarci, chiamando al numero di attenzione al cliente.
800-046137 assistenzabh@sportalliance.it
Nederlands
Tecnovita by BH
Per ordinare pezzi di ricambio:
Indicare il modello della macchina N° che corrisponde al pezzo Quantità
