Kenmerken	Details
Producttype	Beveiligingscamera
Videoresolutie	1080p Full HD
Nachtsicht	Ja, met infrarood
Gezichtsveld	Groothoek, tot 120b0
Connectiviteit	Wi-Fi en Ethernet
Opslag	Compatibel met microSD-kaarten tot 128 GB
Mobiele app	Ja, voor afstandsbediening
Voeding	Voeding via kabel
Installatie	Wand- of plafondmontage
Onderhoud	Regelmatige reiniging van de lens aanbevolen
Gegevensbeveiliging	Gegevensversleuteling en beveiligde toegang
Garantie	2 jaar

Veelgestelde vragen - HDCC62500 ABUS

Hoe installeer ik de ABUS HDCC62500 camera?

Volg de volgende stappen om de ABUS HDCC62500 camera te installeren: 1. Kies een geschikte locatie met een vrij uitzicht. 2. Bevestig de montagesteun aan de muur of het plafond met de meegeleverde schroeven. 3. Sluit de camera aan op een stroombron en verbind deze met uw netwerk. 4. Configureer de camera via de meegeleverde app of software.

Hoe verbind ik mijn ABUS HDCC62500 camera met mijn Wi-Fi netwerk?

Open de ABUS app, selecteer 'Camera toevoegen' en volg de instructies op het scherm om uw Wi-Fi netwerkgegevens in te voeren. Zorg ervoor dat uw camera is ingeschakeld en dicht bij uw router staat.

Wat te doen als het beeld van de camera wazig is?

Controleer of de lens van de camera schoon is. Maak deze indien nodig voorzichtig schoon met een zachte doek. Zorg er ook voor dat de camera correct is gepositioneerd om obstructies in het gezichtsveld te voorkomen.

Hoe reset ik mijn ABUS HDCC62500 camera?

Om de camera te resetten, zoekt u de resetknop op het apparaat. Houd deze knop ongeveer 10 seconden ingedrukt totdat de lampjes knipperen, wat aangeeft dat de reset wordt uitgevoerd.

Hoe krijg ik toegang tot de opnames van mijn camera?

De opnames kunnen worden bekeken via de bijbehorende app of software. Ga naar het gedeelte 'Geschiedenis' of 'Opnames' en selecteer de gewenste datum en tijd.

Wat te doen als de camera geen verbinding maakt met het netwerk?

Controleer eerst of uw Wi-Fi netwerk correct werkt. Zorg ervoor dat de camera binnen het bereik van de router is. U kunt ook proberen de camera en router opnieuw op te starten en vervolgens opnieuw verbinding te maken.

De camera gaat niet aan, wat nu?

Controleer of de camera correct is aangesloten op een stroombron. Probeer een ander stopcontact om te controleren of de voeding werkt. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe update ik de firmware van de camera?

Om de firmware bij te werken, opent u de ABUS app, gaat u naar de camera-instellingen en zoekt u naar een update-optie. Volg de instructies op het scherm om de nieuwste firmwareversie te installeren.

De camera detecteert bewegingen maar stuurt geen meldingen, wat nu?

Controleer de meldingsinstellingen in de app. Zorg ervoor dat meldingen zijn ingeschakeld en dat de benodigde toestemmingen zijn verleend. Controleer ook of bewegingsdetectiegebieden zijn ingesteld.

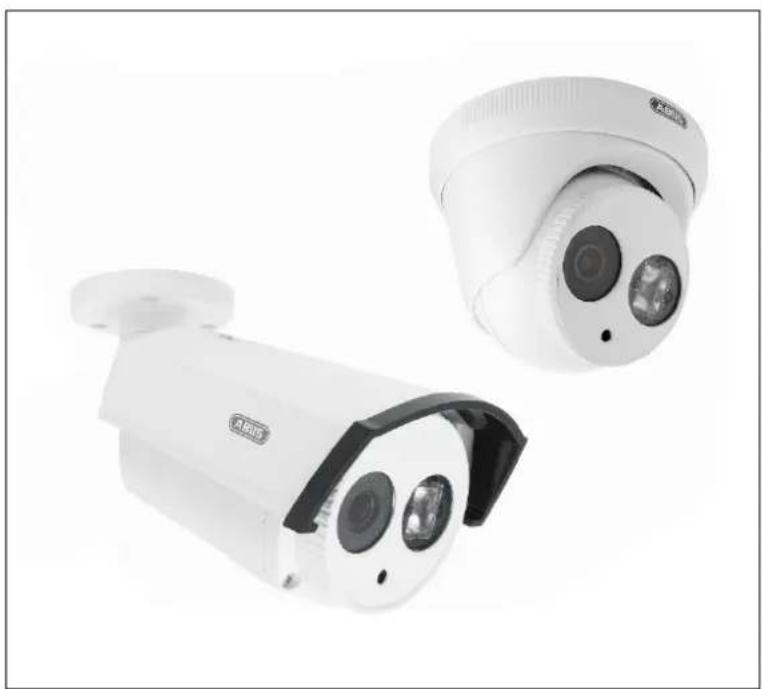

GEBRUIKSAANWIJZING HDCC62500 ABUS

Gebruikershandleiding

Belangrijke aanwijzingen en FAQ's over dit product en andere producten vindt u op website

wwwabus.com

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verwrijgbaar bij:

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstrumenties in ache!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehouden.

Neem bij VXrgen contact op met uw installateur of specialzaak!

De gevevensoplag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van personsgegevens.

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met große zorgvuldigheid opgesteld. Mocht u toch wegatingen of onnauwkeurigheden ontdekken, inormeer ons dan schriftelijk hierover via het bovenstaande adres.

ABUS Security-Center GmbH aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich hetrecht voor te allen tjde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is nicht aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document worden geen enkele garantie gegeven.

Verklaring van symbolen

	Het symbool met de flits in de driehoek worden gezruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die absolut in acht genomen要去en worden.
	Dit symbool wijst op bijzondere tips en instructies over de bediening.

Opsommingen

1. ...	Opsommingen met vaste volgorde in de tekst of waarschuwing.
2. ...
• ...	Opsommingen zonder vaste volgorde in de tekst of waarschuwing.
• ...

Beoogd gebruik

Gebruik het apparaat uitsluitend voor het doel waarvoort het werk gebouwd en ontworpen! leder anders gebruik geldt als Niet beoogd!

Dit apparaat mag alleen gebruikt worden voor het/de volgende doel(en):

• Deze camera is zowel geschikt voor gebruik overdag als's nachts. De camera levert videobeelden in Full HD-resolutie en het uitgangssignaal is beschikbaar in HD TVI-formaat. Hiermee is het gebruik van conventionele coaxkabel voor de signaloverdracht maybe. De camera dient voor de videobewaking in combinatie met een opnameapparaat. Het apparaat is voor het gebruik binnen en buiten ontworpen.

Belangrijke veiligheidsinstrumenties

Algemeen

Lees voordat u het apparaat voor de eerste keer gebruikt nauwkeurig de volgende instructies en let op alle waarschuwingen, zichs als u vertrouwd bent in de omgang met elektronische apparaten.

Bij schade die door het Niet in acht nemen van deze gebruikershandleiding worden veroorzaakt vervalt hetrecht op garantie. Wij stellen ons Niet aansprakelijk voor gevolgschade!

Wij aanvaarden geen aansprakelijkheid voor materièle schade of letselschade, die door onjuist gebruik of het Niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt iederrecht op garantie!

Bewaar deze handleiding zorgvuldig als naslagwerk in de toekomst.

Als u het apparaat verkoopt of doorgeeft, overhandig dan ook deze handleiding.

De volgende veiligheids- en bevareninstructies dienen nicht alleen ter bescherming van uw gezondheid, maar zich ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

Voeding

• Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert. Neem contact op met uw energiebedrijf als u Niet zeker weet welke voeding bij u beschikkbaar is.
  Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installmentwerkzaamheden uityoert
• Om het apparaat hebelaal van het stroomnet te scheiden, moet de netstekker uit het stopcontact worden getrokken.
• Om brandgevaar uit te sluiten, moet de netstekker van het apparaat altijd uit het stopcontact worden getrokken, als het apparaat langere tiid niel worden gebruikt.

Overbelasting / overspanning

Voor een storm en/of onweer met het risico van blikseminslag koppelt u het apparaat los van het stroomnet of sluit u het apparaat op eenoodvoeding aan.
- Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

Kabels

Houd kabels alkijd aan de stekker vast en trek Niet aan de kabel zelf
- Raak het netsnoer nooit met natte handen aan, waar dit kortsluiting of een elektrische schok kanveroorzaken.
- Plaats Niet het apparaat, meubels of andere zware voorwerpen op de kabels en let erop dat deze zich Niet worden geknikt, in het bijzonder aan de stekker en aan de aansluitingen
Maak nooit een knoop in een kabel en bind de kabel Niet samen met andere kabels.
- Alle kabels要去zo worden gelegd dat niemand erop kan gaan staan of erdoor worden belemmerd.
- Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Controller het netsnoer regelmatiq.
Wijzig of manipuleer netsnoeren en netstekkers nicht.
- Gebruik geen adapterstekkers of verlengsnoeren die nicht voldoen aan de geldende verilgheidsnormen en manipuleer netsnoeren Niet.

Kinderen

• Elektrische apparaten mogen nicht in de handen van kinderen verechtkomen! Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken. Kinderen können de möglichke bevaren nicht alti\dj goed herkennen. Kleine onderdelen konnen levensgevaarlijk zijn als ze worden ingeslikt.
  Houd verpakkingsfolie uit de buurt van kinderen. Er bestaat gevaar voor verstikking!
• Dit apparaat hoor Niet thus in de handen van kinderen. Verende onderdelen konnen bij onjuist gebruik eruit springen en letsel (biiv, ogen) bij kinderen veroorzaken.

Bewaking

• De ingebruikneming van bewakingsinstallaties kan in bepaalde landen door de wet verboden of gereglementeerd zijn.
• De exploitant要去 de ingebruikneming eerst controleren of de bewaking binnen de wettelijk bepalingen blijft.

Opstelplaats/gebruiksomgeving

Bedrijfstemperatuur en bedrijfsluchtvochtigheid:

-20°C tot 60°C, maximaal 90% relatieve vochtigheid.

Let erop dat

• geen directe warmtebronnen (bijv. verwarmingen) op het apparaat werken;
• er geen direct zonlicht of sterk kunstlicht op de beeldopnemer schijnt;
• het apparaat Niet in de directe omgeving van magnetische velden (bijv. luidsprekers) staat;
• geen open brandhaarden (bijv. brandende kaarsen) op of naast het apparaat staan;
• het contact met agressieve vloeistoffen worden vermeden,
• het apparaat Niet worden gebruikt in de buurt van water, in het bijzonder mag het apparaat nooit ondergedompeld worden
• geen vreemd materiaal binnendringt;
• het apparaat Niet bloatstaat aan sterke temperatuurschommelingen, waar dat anders luchtvochtigheid condenseren en een elektrische kortsluiting veroorzaken kan;
• het apparaat Niet bloatstaat aan sterke schokken of trillingen.

Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Verpakkingen en verpakkingsmiddelen können worden gerecycled en要去en algijd voor hergebruik worden afgevoerd.

Wij adviseren u:

Papier, karton en golfkarton of kunststofverpakkingen要去en algtd in de waarvoort bestemde verzamelcontainer worden gegood.

Zolang deze in uw woonomgeving nog Niet beschikbaar zich, kurz u deze materialen bij het huisvuil gooien.

Waarschuwing

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Als het apparaat beschadigd is, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

Ingebruikname

• Voor de eerste ingebruikname alle veiligeheids- en bedieningsinstructies lezen!

Waarschuwing

Ondeskundige en amateuristische werkzaamheden aan het stroomnet of aan de huisinstallaties zijn nicht alleen gevaarlijk voor uzelf, maar ook voor anderen.

Sluit de installations zo aan dat net- en laagspanningsstroomkringen algid geschaden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden können raken.

Onderhoud en reiniging

Onderhoudswerkzaamheden zijn nodig als het apparaat beschadigd is, bijv. als de netstekker, het netsnoer of de behuizing beschadigd is, vloeistof voorwerpen in het apparaatterecht zich gekomen, het apparaatblootgestaan heeft aan regen of vocht of als het Niet goed werkt of gevallen is.

Onderhoud

• Als u rookontwikkeling, ongebruikelijke geluiden en geuren vaststelt, schakelt u het apparaat meteen uit en trekt de netstekkers uit het stopcontact. In deze geallen mag het apparaat nicht meer gebruikt worden tot een deskundige een contrôle heeft uitgevoerd.
• Laat alle onderhoudswerkzaamheden uitsluitend door gekwalificeerde specialisten uitvoeren.
• Open nooit de behuizing van het apparaat of de accessoires. Bij geopende behuizing bestaat levensgevaar door elektrische schok.

Reiniging

• De behuizing van het apparaat alleen met een vochtige doek reinigen.
• Geen oplosmiddelen, spiritus, verdunners etc. en geen van de volgende stoffen gebruiken:
• zout water, insectenverdelger, chloor- of zuurhoudende oplosmiddelen (salmiak), schuurpoeder.
• Met de katoenen doek zacht over het oppervlak wrijven totdat dit helemaal droog is.

Het apparaat werkt met gevaarlijke spanning. Koppel het apparaat voor onderhoudswerkzaamheden (bijv. reinigen) los van het stroomnet!

Inhoud

1. Leveringsomvang 79

1.1. HDCC62500 79
1.2. HDCC72500 79

1. Beschrijving van de camera 80

2.1. HCC62500 80
2.2. HDCC72500 81

1. Montage / installment 82

3.1. Camera monteren 82
3.2. Camera uitlijnen 83
3.3.Voeding 83
3.4. Videokabel aanbrengen 84
3.5. Kabelgesturde functie WDR 84

1. Schermmenu 85

4.1. Schermmenu (OSD) openen 85
4.2. Beschrijving schermmenu (OSD) 85

2. Beschrijving van de camera

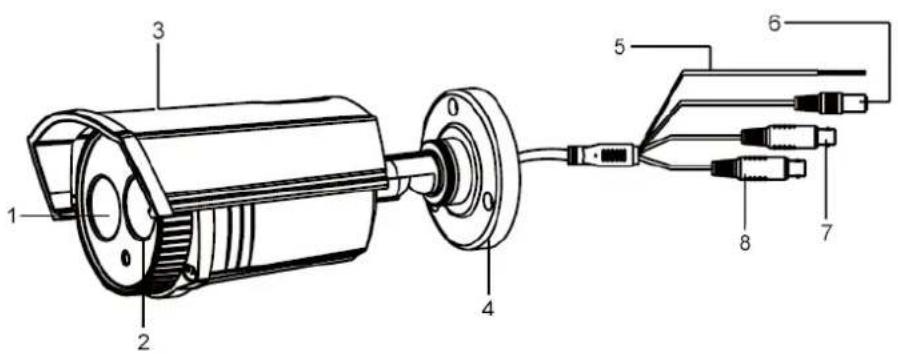

2.1.HCC62500

1 Objectief

2 Power IR LED

3 Zonnedak

4 Houder

5 WDR-bedrading Geïsoleerd en gezeseiden: WDR UIT Isolatie verwijderd en in elkaar gedraaid: WDR aan Als WDR geactiveerd is, is de analoge uitgang nicht beschikbaar.

6 Voedingsspanning

7 Analoge video-uitgang (BNC, voor servicedoeleinden, opdruk 'CVBS') Alleen bij WDR UIT.

8 Analoge HD Video-uitgang (BNC, opdruk 'TVI')

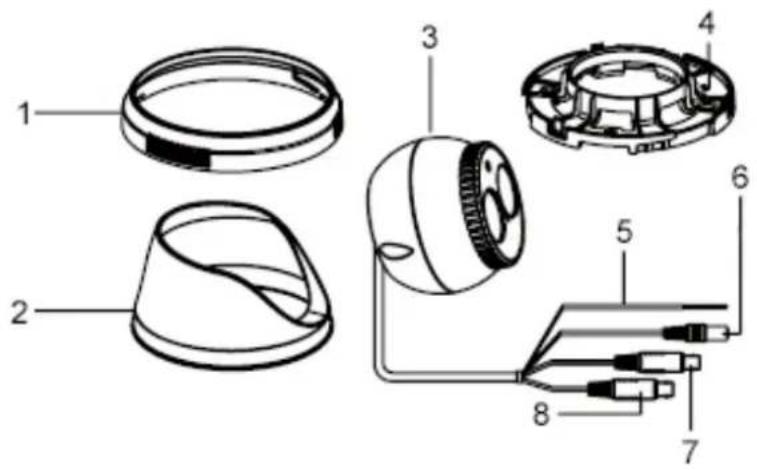

2.2.HDCC72500

1 Vergrendelring

2 Behuizing

3 Camera

4 Bodemplaat

5 WDR-bedrading Geïsoleerd en gezeseiden: WDR UIT Isolatie verwijderd en in elkaar gedraaid: WDR aan Als WDR geactiveerd is, is de analoge uitgang nicht beschikbaar.

6 Voedingsspanning

7 Analoge video-uitgang (BNC, voor servicedoeleinden, opdruk 'CVBS') Alleen bij WDR UIT.

8 Analoge HD Video-uitgang (BNC, opdruk 'TVI')

3. Montage / installment

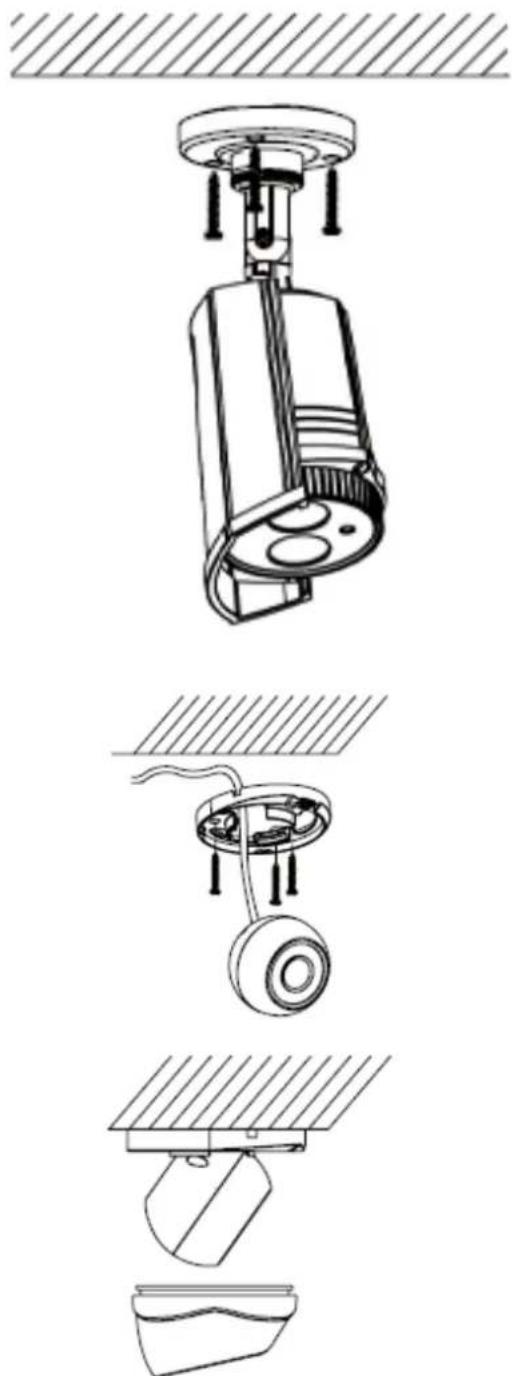

3.1. Camera monteren

LET OP!

Tijdens de montage要去 de camera van de netspanning zijn losgekoppeld.

HDCC62500

Gebruik de bijgevoegde boorsjabloon voor het boren van de bevestigingsgaten. Voor een zijdelingse bedrading is in de onderplaat van de steun een opening aangebracht. Gebruik voor de ondergrond geschikte pluggen, en bouten voor het vastzetten van de camera.

De kabels können aan de zijkant of verborgen in het plafond of de wand gelegd worden.

HDCC72500

Gebruik de bijgevoegde boorsjabloon voor het boren van de bevestigingsgaten. Voor een zijdelingse kabelgeleiding zich op de vergrendelingmeerdere breekpunten aangebracht (dunnere plekken) die met een tang eruit+kennen worden gebroeken. Gebruik voor de ondergrond geschikte pluggen, en bouten voor het vastzetten van de camera.

De kabels können aan de zijkant of verborgen in het plafond of de wand gelegd worden.

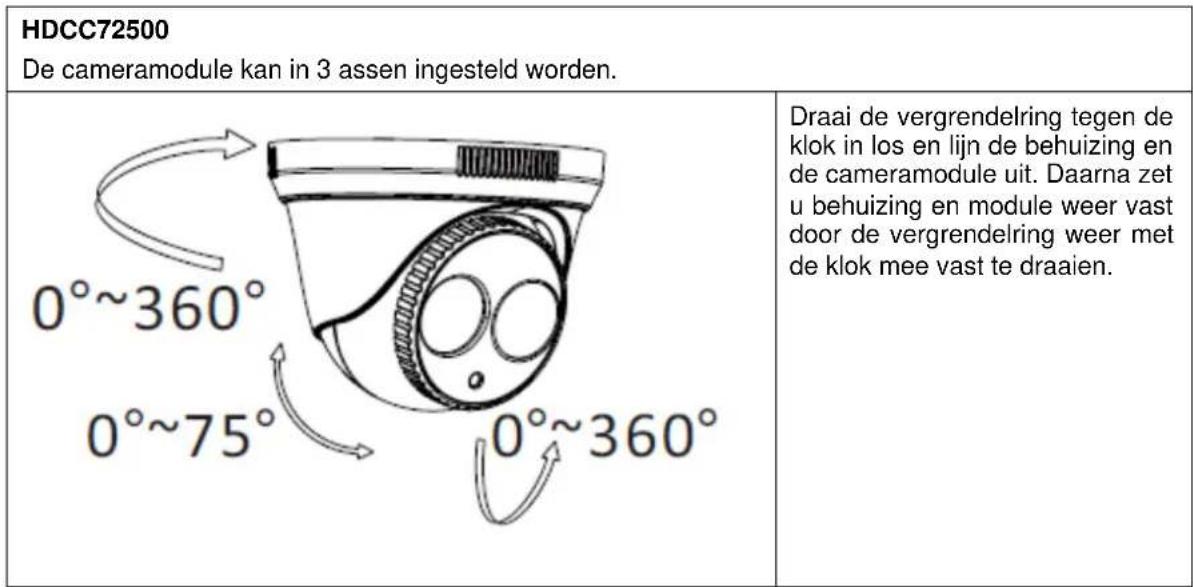

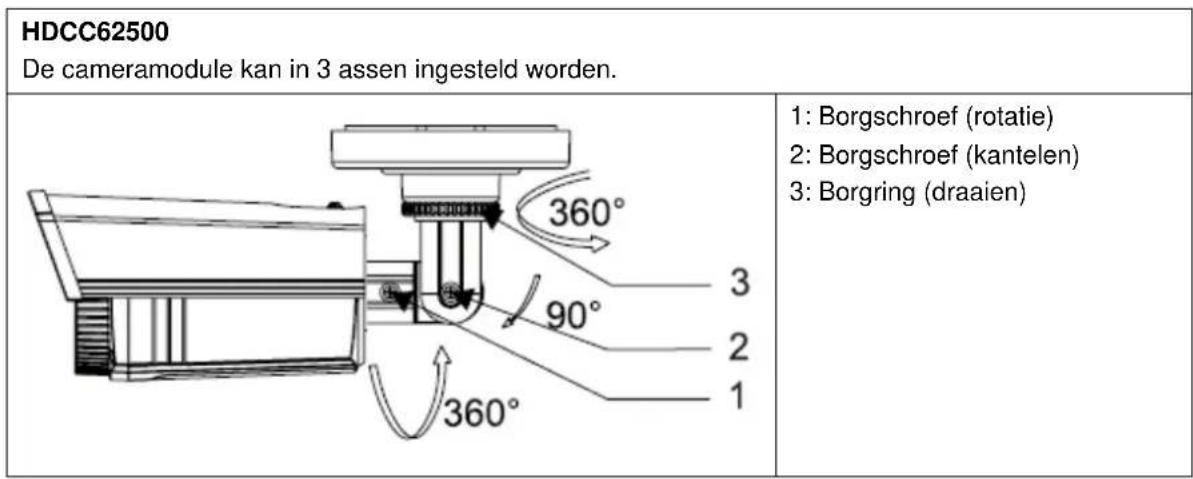

3.2. Camera uitlijnen

3.3.Voeding

LET OP! Voordat u aan de installment begint, contrôleert u of de voedingsspanning en de nominale spanning van de camera overeenkomen.

12 VDC, DC-stekker 5.5 x 2.1 mm

De camera's worden gevoed met 12 VDC-voedingsspanning. De polariteit van de gelijkspanning moet in acheventonnen genomen!

3.4. Videokabel aanbrengen

Om het HD TVI-video signal van de camera waar een recorder te sturen, moet een coaxkabel van het type RG59 of RG6 met BNC-stekker (male, man) op de aansluiting met de opdruk 'TVI' worden aangesloten. De kabellenge tot het volgende apparaat mag Niet groter zichn dan 500 meter (RG6) resp. 300 meter (RG59).

Op de analoge video-uitgang (opdruk 'CVBS') kan een coaxkabel van het type RG59 of RG6 worden aangesloten. De kabelenge tot het volgende apparaat mag Niet langer zichn dan 100 meter.

Aanwijzing

Voor een optimale kwaliteit van de overdracht van het HF TVI-signaal is het nodig dat de kabel op geen enkel punt geknikt, geklemd of in een tekleine radius worden gelegd. (min. buigradius 6 cm).

Als de kabel beschadigd of door het verouderingsproces pereus is geworden, kan dat ook gevolgen hebben voor de signal- of beeldkwaliteit (bijvoorbeeld schaduworming om randen).

3.5.Kabelgesturde functie WDR

De Wide Dynamic Range-functionie verbetert de beeldkwaliteit bij hoge contrasten in het videobeeld. De Wide Dynamic Range-functionie van deze camera kan via een extern contact geactiveerd of gedeactiveerd worden (per OSD alleen via de ABUS HD-TVI DVR).

Voor activering van de DWDR-functie verbindt u de beiden aansluitingen van het externe contact.

Als die nicht worden gebrukt of als de DWDR-functie via het OSD van de HD TVI DVR worden aangestuurd, dan isoleert u de beiden contacten zodate er geen onderlinge kortsluiting of een aanraking van andere behuizingsdelen of elektrische potenialen kan ontstaan.

4. Schermmenu

4.1. Schermmenu (OSD) openen

Het schermmenu (OSD, on-screen-display) van deze camera kan uitsluitend via de ABUS HD-TVI DVR worden geopend. Lees waarvoord gebruikershandleiding van de ABUS HD-TVI DVR.

4.2. Beschrijving schermmenu (OSD)

MENU

1.VIDEO OUT PAL
2. TAAL GER
3. HOOFDMENU

Functie Beschrijving
VIDEO OUT Installingen voor de videostandaard
	PAL Video-uitgang en servicemonitor-uitgang�n op 50 Hzstandaard ingesteld (bijvoorbeeld 720p50 of 1080p50 resp. PAL)
	NTSC Video-uitgang en servicemonitor-uitgang�n op 60 Hzstandaard ingesteld (bijvoorbeeld 720p60 of 1080p60 resp. NTSC)
TAAL	Instelling van de taal waarin de schermmenu's worden weergegevenWijziging van de taal:Gebruik de toetsen LINKS en RECHTS om de taal te selecteren. Druk daarnaop de ENTER-toets om de geselecteerde taal toe te passen.
HOOFDMENU	Uitgebreide camera-installingenDruk op de ENTER-toets om het menu met de uitgebreide camera-installingenop te roepen.

Hoofdmenu

HOOFDMENU

1. SCENE INDOOR
2. DIAFRAGMA HANDMATIG
3. BELICHTING ↓
4. BACKLIGHT UIT
5. WITBALANS ATW
6. DAG&NACHT EXTERN
7. RUISOND. ↓
8. SPECIAAL
9. INSTELLEN
10. RESET
11. UITGANG ↓

SMART FOCUS

Functie Beschrijving
SCENE
SCENE	Kiezen van een scèneotype dat bepaalde installingen in de camera-instellen standaard instelt.
	INDOOR	Binnengebied zonder sterke holderheidsverschillen in het beeld
	OUTDOOR	Buitengebied (met goede reflecterende eigenschappen resp. resterende belichting)
	INDOOR1	Binnengebied met sterke holderheidsverschillen in het beeld
	LOW-LIGHT	Buitengebied (met slechte reflecterende eigenschappen resp. zonder resterende belichting)
DIAFRAGMA
DIAFRAGMA Instelling van het objektieftype.
		Handmatig (vast)	HDCC62500, HDCC72500: De focus van het objectief is reeds af fabriek ingesteld, wijziging is nicht möglichk.
		Voor dit model is op dit punt geen instelmogelijkheid beschikbaar!
BELICHTING
SHUTTER Instelling voor de belichtingstijd
	AUTO Automatisch die aanpassing van de belichtingstijd aan de omgevingscondities.
	1/25~1/50000 Vaste belichtingstijd
AGC	Instelling voor de max. versterkingsfactor (bovengrens) die de camera toepast (0~15). De camera kiest automatisch de versterkingsfactor.
GEVOELIGHEID	Instelling van de lange belichtingstijd. Door een langere belichting van ieder afzonderlijk beeld verschijnt het waaruit resulterende beeld helderder. Dit heeft een lagere beeldfrequentie tot gevolg (hoe langer de belichtingstijd, hoe lager de beeldfrequentie)
	UIT Lange belichtingstijd gedeactiveerd
	AUTO (2x~30x) Lange belichtingstijd geactiveerd, met waarde voor bovengrens
HELDERHEID	Instelling voor de basishelderheid van het beeld (1~100)
D-WDR Softwaretechnischeverbetering van de contrastverhouding in het beeld. Donkere delen wordenহ helderder gemaaakt, waar bij tegelijkertijd wordt geprobeerd om de helderde delen Niet helderder werk te gehen.
	UIT Functie gedeactiveerd
	AAN Functie geactiveerd
ONTNEVELLEN	Deze functie verbeterd de beeldkwaliteit in een mistig camerabeeld.
	UIT Functie gedeactiveerd
	AAN Functie geactiveerd
VORIGE Terug maar vorige menupagina
BACKLIGHT
UIT	Deactivering van iedere tegenlicht- of contrastbehandeling
WDR Wide Dynamic Range. Contrastbehandeling van het videobeeld door tweeveoudige belichting (korte en lange belichting) van het beeld.
	VERSTERKING (LAAG / GEMIDDELD / HOOG) Intensiteit van de functie
	WDR BRIGHT (0~60) Verschuving van de basisinstelling op de holderheidsschaal
	WDR OFFSET (0~60) Wijziging van de basisversterkingsfactor
BLC	Back Light Compensation. Tegenlichtcompensation. De functie probeert holderde delen in het videobeeld donkerder wee ter geven, waar bij de holderheid van donkere delen ongewijzigd blijft.
	VERSTERKING (LAAG / GEMIDDELD / HOOG) Intensiteit van de functie
	AREAAL (POSITIE / GROOTTE) Installing van het referentiebereik voor de berekening. Druk op ENTER om daarna met de stuurtoetsen de positie te wijzigen. Druk nog een keer op ENTER om daarna met de stuurtoetsen de groote te wijzigen
	STANDAARD Druk op ENTER om alle parameters van de BLC-functie te resetten op de fabrieksinstelleningen
HSBLC	Deze functie markeert delen boven een bepaald holderheidsniveau zwart. Deze functie kan bijvoorbeeld uitsluitend 's nachts bij tegemoetkomende koplampen worden geleukt. De koplampen worden in dit geval zwart gemarkeerd. De nummerplaten naast de koplampen worden beter leesbaar.
	SELECTIE (AREAAL 1~4) Kiezen van eén van max. 4 delen. In dit bereik worden de functie toegepast
	WEERGAVE (AAN / UIT) Activeren/deactiveren van het bereik. Druk 1x resp. 2x op ENTER om positie en groote met de stuurtoetsen in te stellen
	LEVEL (0~100) Helderheiddrempelseaarde vanaf welke een pixel zwart gemarkeerd worden
	MODUS (ALTIJD / ALLEEN Nacht) Toepassing van de functie altijd of allen in de nachthmodus
	MASKERING (AAN / UIT) Activeren of deactiveren van alle bereiken
	STANDAARD Druk op ENTER om alle parameters van de HSBLC-functie te resetten op de fabrieksinstelleningen
VORIGE Terug maar vorige menupagina
WITBALANS
ATW	Auto Tracking White BalanceDe witbalans worden automatisch door de camera uitgevoerd en continuvernieuwd.
AWC->SET	Bij deze functie worden de witbalans eenmalig na het indrukken van de ENTER-toets uitgevoerd en voor algijd opgeslagen.
HANDMATIG Handmatige instelling van de witbalans
	BLAUW (0~100)	Blauwaandeel in videobeeld
	ROOD (0~100)	Roodaandeel in videobeeld
DAG&Nacht
EXTERN	De dag-/nachtomschakeling (ICR / IR) worden door de in de camera ingebouwdleicht sensors gestuurd (omschakeldrempel: 5-15 lux)
	UIT Functie gereactiveerd
	AAN Functie geactiveerd
	De ingebouwde IR LED's kunnen indien nodig in de nachtmodus gereactiveerd worden.
KLEUR	De camera blijft algijd in kleurenmodus staan. Het infrarood-draaifilter blijft algijd voór het objectief en de IR LED's zijn algijd UIT.
Z/W	De camera blijft algijd in zwart/wit-modus staan. Het zwenkfilter is permanentgeschieten van het objectief. De IR LED's worden automatisch door delichtsensor in- en uitgeschakeld.
RUISONDERDRUKKING
2DDNR	Ruisonderdrukking geoptimaliseerd voor statische beeldinhouden
	UIT Functie gereactiveerd
	AAN Functie geactiveerd
3DDNR	Ruisonderdrukking geoptimaliseerd voor bewegingen (beschouwing beeld voorbeeld)
	UIT Functie gereactiveerd
	AAN Functie geactiveerd
Vorige Terug maar	vorige menupagina
SPECIAL
TITEL	Configuratie van de titel die in het camerabeeld worden weergegeven.
	UIT Functie geleactiveerd
	AAN Functie geactiveerd
	Gebruik de stuurtoetsen om de cursoraar het gewenste teken te sturen. Alle möglichke tekens worden weergegeven. Druk op ENTER om de tekens te selecteren.
	← De cursor op de titelregel maar links bewegen
	→ De cursor op de titelregelaar rechts bewegen
	CLR Hele titelregel wissen
	POS	Positie van tekstweergave wijzigien. Kies POS, druk daarna op ENTER en gebruik de stuurtoetsen. Door nog een keer op ENTER te drukken gaat u terugaar het vorige menuniveauu
	END Het menu verlaten
D-EFFECT	In dit menupunt zijn diverse digitale functies beschikbaar om het videobeeld te wijzigien.
	FREEZE Stilzette van het videobeeld
	SPIEGELBEELD Hierijken de horizontale beeldspiegeling, verticale draaiing en rotaties (horizontale en verticale spiegeling) beschikbaar
	D-ZOOM Digitale zoom in het videobeeld. Instellen van de zoomfactor
	S/N Positie van tekstweergave wijzigien. Kies POS, druk daarna op ENTER en gebruik de stuurtoetsen. Door nog een keer op ENTER te drukken gaat u terugaar het vorige menuniveauu
	SMART Automatische digitale zoom op een selecteerbaar bereik in het videobeeld, getriggerd door de in de camera ingebouwde bewegingsdetectie
	SELECTIE Er kuren 2 bereiken voor de automatische digitale zoomfunctie worden geconfigureerd. Selectie met toetsen links/rechts
	WEERGAVE Activeren/deactiveren van het previewkader. Met de ENTER-toets kan daarna de positie van het bereik worden veranderd
	GEVOELIGHEID Gevoeligheid voor de herkenning van beweging
	D-ZOOM	Instelling van zoomfactor na herkennen van beweging in het geconfigureerde bereik
	TIJD	Duur van de digitale zoom. Daarna worden waar teruggeschakeld maar volledig beeld
	STANDAARD	Resetten van alle aangepasten instillingen van de SMART D-Zoom-functie
	De SMART D-ZOOM-functie is pas na verlaten van het cameramenu actief.
	NEGATIEF BEELD	Weergave van het videobeeld als negatief beeld
BEWEGING	De interne bewegingsdetectie van de camera is standard geintegreerd in het processorplattom. Dit cameratype heeftECHTER geen interface (bijvoorbeeld alarmuitgang) om dieze functie te gebruiken.
	AREAAL-SELECTIE (1~4)	Kiezen van een bereik (max. 4)
	AREAAL-WEERGAVE (AAN / UIT)	Activeren/deactiveren van het previewkader. Met de ENTER-toets hunnen daarna de positie en de grotte van het bereik worden veranderd
	GEVOELIGHEID (0~100)	Gevoeligheid voor de herkenning van beweging
	BEWEGINGS-IND. (UIT/AAN)	Bij beweging worden in het live-beeld in het betreffende bereik een markering weergegeven
	STANDAARD	Resetten van alle aangepasten instillingen van de deze functie
PRIVÉZONES	Met dieze functie kunnen privézones in het videobeeld worden ingesteld, om bereiken die nicht bewaakt hoeven te worden te beschemen.
	AREAAL-SELECTIE (1~8)	Kiezen van een bereik voor de configuratie
	AREAAL-WEERGAVE (AAN / UIT)	Activeren/deactiveren van het previewkader. Met de ENTER-toets hunnen daarna de positie en de grotte van het bereik worden veranderd
	TRANSPARANTIE (0~3)	Intensiteit van de kleurweergave (transparantie)
	BEWEGINGS-IND. (UIT/AAN)	Bij beweging worden in het live-beeld in het betreffende bereik een markering weergegeven
	STANDAARD	Resetten van alle aangepasten instillingen van de deze functie
DEFECT	Functie voor de correctie van defecte pixels in de beeldopnemer
	LIVE (AAN / AUTO / UIT)	Actieve blijende correctie van pixels
	STATIC DPC (AAN / UIT)	Statisch correctie van defecte pixels bij herstart
VORIGE Terug maar vorige menupagina
INSTellenLEN
SCHERPTE	Instellen van rand- en vlakscherpte (softwaretechnische wijziging van het videobeeld) (0~15)
MONITOR	Aanpassing van het cameresignaal aan het uitvoerapparaat resp. aan het volgende aangesloten apparaat.
	LCD	Optimalisatie voor LCD-monitors
	GAMMA Automat	sche of vaste instelling van de gammawaarde
	VERST. BLAUW (0~100)	Instelling voor blauwwaarde
	VERST. ROOD (0~100)	Instelling voor roodwaarde
	CRT	Optimalisatie voor CRT-monitors
	ZWARTWAARDE (-30~+30)	Instelling voor zwartwaarde
	VERST. BLAUW (-30~+30)	Instelling voor blauwwaarde
	VERST. ROOD (-30~+30)	Instelling voor roodwaarde
LSC
	UIT Functie gedexeerd
	AAN Functie geactveerd
VORIGE Terug�aar vorige menupagina
RESET
FABRIEKSINST. (RESET): Resetten van alle camera-installingen in het hoofdmenu op de fabrieksinstellungen
VORIGE Terug�aar vorige menupagina
UITGANG
VORIGE	Verlaten van het OSD-menu

5. Afvoer

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebrukke elektronische apparaten. Dit symbol betekent dat in het belang van de milieubescherming het apparaat aan het einde van+zijn levensduur conform de geldende wettelijkke voorschriften en geschieiden van het huisvuil of het bedrijfsvuil afgevoerd要去 worden. Het af te danken apparaat kan via de officièle inzamelpunten in uw land worden afgevoerd. Volg de terplaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die nicht zich aangesloten bij de Europese Unie). Door het geschieren inzamelen en recyclen worden de naturuurlijke hulpbronnen ontzien en wordtervoor gezorgd dat bij de recycling van het product alle bepalingen voor de beschemming van gezondheid en milieu in achegenomen worden.

Modelnummer	HDCC62500	HDCC72500
Beeldopnemer	1/3" Progressive Scan CMOS
Cameratype Tube Dome
Resolutie 1080p25, 1080p30
Beeldelementen (effectief) 1920 (h) × 1080 (v)
Objectief	2,8 mm, vast objectief
Horizontale beeldhoek	99,73°	92,45°
Dag-/nachtomschakeling	Elektromechanisch IR-cut filter
Minimale verlichting (kleur)	0,1 lux
Minimale verlichting (Z/W)	0,001 lux (beeldintegratie aan)
Minimale verlichting (IR)	0 lux
Ruisonderdrukking	2D DNR / 3D DNR
Electronic-Shutter-regeling	1/25 s tot 1/50.000 s
Camerabesturing	On-screen-display (OSD)
Tegenlichtcompensatie	WDR, BCL, HSBLC
Maskeren van privé-zones	8 vrij configureerbare bereiken
Digitale zoom	Ja
Videosystem	HD-TVI
IR-LED's	Ja, Power LED
IR-reikwijdte	20 m
Smart IR	Ja
Aansluitingen	Videsignaal (HD-TVI, BNC), videosignaal (FBAS, BNC), voeding
Voedingsspanning	12 VDC ± 15%,
Energieverbruik	Max. 330 mA (max. 4 W)
Bedrijftemperatuar	-20 °C – +60 °C
Luchtvochtigheid Max. 90%
Afmetingen (I x b x h)	210.8 x 94.6 x 83 mm	Φ114.6 x 89.1 mm
Gewicht 700 g 700 g

De IR-reikwijdtde is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nachte te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg.

Bovendien moet er bij de installmentie van de camera op worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objcten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objcten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.

HDCC62500 / HDCC72500

Deze gelebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehonden. Reproductions van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijktoestemming van de uitgever. Nadruuk, ook in uittreksel, verboden.

Deze gebrujiksaaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehonden.

Redaktionel note
