Caratteristiche	Dettagli
Tipo di prodotto	Telecamera di sorveglianza
Risoluzione video	1080p Full HD
Visione notturna	Sì, con infrarossi
Angolo di visuale	Grandangolare, fino a 120b0
Connettivite0	Wi-Fi ed Ethernet
Memorizzazione	Compatibile con schede microSD fino a 128 GB
App mobile	Sec, per il controllo remoto
Alimentazione	Alimentazione via cavo
Installazione	Montaggio a parete o soffitto
Manutenzione	Si consiglia la pulizia regolare dellb4obiettivo
Sicurezza dei dati	Crittografia dei dati e accesso sicuro
Garanzia	2 anni

Domande frequenti - HDCC62500 ABUS

Come installare la telecamera ABUS HDCC62500?

Per installare la telecamera ABUS HDCC62500, seguite questi passaggi: 1. Scegliete una posizione adeguata con una visuale libera. 2. Fissate il supporto di montaggio a parete o soffitto usando le viti fornite. 3. Collegate la telecamera a una fonte di alimentazione e alla vostra rete. 4. Configurate la telecamera tramite lb4app o il software fornito.

Come collegare la mia telecamera ABUS HDCC62500 alla rete Wi-Fi?

Aprite lb4app ABUS, selezionate 'Aggiungi una telecamera' e seguite le istruzioni sullo schermo per inserire i dettagli della vostra rete Wi-Fi. Assicuratevi che la telecamera sia accesa e vicino al router.

Cosa fare se lb4immagine della telecamera e8 sfocata?

Verificate che lb4obiettivo della telecamera sia pulito. Se necessario, pulitelo delicatamente con un panno morbido. Assicuratevi inoltre che la telecamera sia posizionata correttamente per evitare angoli di visuale ostruiti.

Come resettare la mia telecamera ABUS HDCC62500?

Per resettare la telecamera, individuate il pulsante di reset sul dispositivo. Premete e tenete premuto questo pulsante per circa 10 secondi finche9 le luci lampeggiano, indicando che il reset e8 in corso.

Come posso accedere alle registrazioni della mia telecamera?

Le registrazioni possono essere visualizzate tramite lb4app o il software associato. Accedete alla sezione 'Cronologia' o 'Registrazioni' e selezionate la data e lb4ora desiderate.

Cosa fare se la telecamera non si connette alla rete?

Verificate innanzitutto che la vostra rete Wi-Fi funzioni correttamente. Assicuratevi che la telecamera sia nel raggio db4azione del router. Potete anche provare a riavviare la telecamera e il router, quindi riprovare la connessione.

La telecamera non si accende, cosa fare?

Verificate che la telecamera sia correttamente collegata a una fonte di alimentazione. Provate con unb4altra presa per assicurarvi che lb4alimentazione funzioni. Se il problema persiste, contattate lb4assistenza tecnica.

Come aggiornare il firmware della telecamera?

Per aggiornare il firmware, aprite lb4app ABUS, andate nelle impostazioni della telecamera e cercate unb4opzione di aggiornamento. Seguite le istruzioni sullo schermo per installare lb4ultima versione del firmware.

La telecamera rileva movimenti ma non mi invia notifiche, cosa fare?

Verificate le impostazioni delle notifiche nellb4app. Assicuratevi che le notifiche siano attivate e che siano stati concessi i permessi necessari. Potete anche controllare se sono state configurate zone di rilevamento del movimento.

MANUALE UTENTE HDCC62500 ABUS

Istruzioni per l'uso

Avvertenze importanti e FAQ su quello e altri prodotti alla ricerca Internet

wwwabus.com

Introduzione

Gentile clientele,

La ringraziamo per aver acquistato quello prodotto.

Questo appearecchio risponde ai requisiti previsti delle vigenti direttive europee. La dichiarazione di conformità cui quod siessere richiesta presso:

Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso, facendo attenzione alle avventenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installmento o rivenditore partner specializzato.

L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamento di comunicarcele per iscritto all'indirizzo riportato qui sopra.

ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso sulla previa comunazione.

ABUS Security-Center non è perseguibile né responsablee per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiegolo del presente prodotto. Non si fornisce alcuna garanzia per il contento del presente documento.

Spiegazione dei symboli

	Il symbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avventenze importanti contenute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare.
	Questo symbolo indica consigli particolari e avventenze sull'uso del dispositivo.

Elenchi

1. ...	Elenchi con sequenza stabilita nel testo o avventenza.
2. ...
· ...	Elenchiensa sequenza stabilita nel testo o avventenza.
· ...

Conformità d'uso

Utilizzare questo apparentecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato.
Qualsiasi altri impiego è considerato non conforme.

Utilizzare quello apparetcchio escludvamente per il seguente scopo:

• La telecamera dome è adatta per la sorvegianza sia diurna che notturna. Fornisce immagini video in risoluzione Full-HD e il segnale in uscita è disponibile in formato HD-TVI. Questo permette l'utilizzo di un tradizione cavo coassiale per la trasmissione del segnale, che serve per la video sorvegianza unitamente a un registratore. L'appareccchio è concepito per l'utilizzo in ambienti interni ed esterni.

Avvertenze importanti sulla sicurezza

Informazioni generali

Prima di utilizzare l'apparecchio per la prima volta, leggere attendamente le seguenti istruzioni e rispetto delle avventenze,anche se si ha già familarità con l'uso di apparecchi elettronici.

9	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso, il diritto alla garanzia decade. è esclusa la responsabilità per danni indiretti.
1!	È esclusa la responsabilità per anni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avventenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Conservare accuramente il presente manuale per consultazioni future.

Se l'apparecchio viene venduto o ceduto a terzi, consegnare ancche le presenti istruzioni per l'uso. Le seguenti avventenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma ancche per proteggere il dispositivo. La invitiamo a leggere attendamente i seguenti punti:

Alimentazione elettrica

• Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che fornisco la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale.
• Scollegare l'apparecchio alla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installmente.
• Per scollegare completeness l'apparecchio alla rete elettrica, estrarre la spina di alimentazione alla presa di corrente.
  Per escludere il pericolodi incendio, estrarre la spina di alimentazione alla presa di corrente se si prevede di non utilizzato l'apparecchio per un lungo periodo di tempo.

Sovraccarico / sovatensione

In caso di tempesta o temporale con pericolodi fulmini, scollegare l'apparecchio alla rete elettrica oppure collegarlo a un gruppo di continuità.
- Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o sccesse elettriche.

Cavi

• Estrarre sempre tutti i cavi afferrando la spina e non il cavo.
• Non toccare mai il cavo di alimentazione con le mani bagnate poiché potrebbe verificarsi un cortocircuito o una scarica elettrica.
  Non posizionare mai l'apparecchio, mobili o altri oggetti pesanti sui cavi e prestare attenzione a non piegarli, soprattutto in corrispondenza della spina e delle prese di collegamento.
  Non annodare mai un cavo e non collegarlo mai ad和其他 cavi.
• Posare tutti i cavi in modo tale che nessuno possa calpestarli o inciamparvi.
• Un cavo di alimentazione danneggiato può causare un incendio o una scarica elettrica. Eseguire controli regolari sul cavo di alimentazione.
  Non modificare né manipolare il cavo di rete e la spina di alimentazione.
  Non utilizzato adattatori o cavi di prolunga che non siano conformi alle norme di sicurezza in vigore e non intervenire sui cavi di alimentazione.

Bambini

• Gli apparecchi elettrici non devono essere lasciati alla portata dei bambini! Non lasciare mai che i bambini utilizzino da soli gli apparecchi elettrici. I bambini non sono sempre in grado di riconoscere i possibili pericoli. Piccole parti, se ingerite, possono divertare mortali.
• Anche gli imballaggi devono essere tenuti lontano alla portata dei bambini. Rischio di soffocamento!
  Il presente apparetcchio non è destinato a essere usato da bambini. In caso di impiego errato, le parti elastiche possono saltare fuori e ferire i bambini (ad es, agli occhi).

Sorveglianza

• La messa in funzione di impianti per la sorveglianza in determinati Paesi cui quod assere vietata oppure regolamentata per legge.
• Prima della messa in funzione dell'impiano, l'utente deve accertarsi che la sorveglianza si svolga nelle'ambito delle rispettive normative di legge.

Luogo di installatione / ambientede esercizio

Temperatura di esercizio e umidità di esercizio: da -20 °C a +60 °C, umidità relativa massima del 90%.

Accertarsi sempre che:

• sull'apparecchio non agiscano fonti di calore dirette (ad es. riscaldamenti);
• il sensore di immagine non venga esposto alla luce solare diretta o ad un'intensa luce artificiale;
• l'apparecchio non si trovi vicino a campi magnetici (ad es. altoparlanti);
  non siano presenti sorgenti di fiamma nuda (ad es. candele accese) sopra e vicino all'apparecchio;
• l'apparecchio non venga mai a contatto con liquidi aggressivi;
• l'apparecchio non venga attivato vicino all'acqua, in particolare che non venga mai immerso in liquidi;
• nell'apparecchio non penetrino corpi estranei;
• l'apparecchio non venga mai esesto a forti sbalzi di temperatura, poiché l'umidità dell'aria potrebbe causare condensa e quindi cortocircuiti;
• l'apparecchio non sia soggetti a scosse e/o vibrazioni eccessive.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione quando lo si disimballa.

Gli imballaggi e i rispetti accessori sono materiali riciclabili e devono quindi essere smaltiti di seguenza.

Si consiglia quanto segue:

Carta, cartone, cartone ondulato e parti di imballaggi in plastica devono essere raccolti negli apposti contentitori.

Se tali recipienti non fosso ron orecar disponibili nelle vicinanze della propria abitazione, smaltire quosti materiali come rifiuti domestici.

Avverenza

Se l'imballaggio originale dovesse presentare danni, controllare prima l'apparecchio. Se l'apparecchio risultta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Messa in funzione

• Prima della messa in funzione iniziale, è necessario assicurarsi che vengano osservate tutte le avventenze sulla sicurezza e sull'utilizzo.

Avverenza

Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi maanche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di Bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Manutenzione e cura

E necessario eseguire lavori di manutenzione se l'apparecchio è stato danneggiato, ad es. se la spina, il cavo di alimentazione o l'alloggiamento sono danneggiati, se all'interno dell'apparecchio sono penetrati liquidi o corpi estranei, se l'apparecchio è stato esesto a pioggia o umidità e se non funziona perfettamente o è caduto a terra.

Manutenzione

• Qualora vengano rilevati fumo, odori o rumori insoliti provenienti dall'apparecchio, spegnerlo immediatamente ed estrarre la spina dalla presa di corrente. In questi casi, non continuare a utilizzare l'apparecchio perché far prima eseguire un controllo a un technician.
• Fare eseguire i lavori di manutenzione esclusivamente a personale technique qualificato.
  Non après mai l'alloggiamento dell'apparecchio o degli accessori. Se I'alloggiamento viene aperto sussiste il pericolo di morte in seguito a scarica elettrica.

Pulizia

• Pulire l'alloggiamento dell'apparecchio solo con un panno umido.
  Nonutilizzare detergenti,alcool,diluentie simili,néle seguente sostenze:
  acqua salata, insetticidi, solventi a base di cloro o acidi (ammoniaca), polvere abrasiva.
  Strofinare delicatamente la superficie con un panno di cotone finché non risulta asciutta.

L'apparecchio viene alimentato con tensione pericolosa. Per eseguire i lavori di manutenzione (ad es. pulizia), scollegare l'apparecchio alla rete elettrica.

Indices

1. Dotazione 171

1.1. HDCC62500 171
1.2. HDCC72500 171

1. Descrizione della telecamera 172

2.1. HCC62500 172
2.2. HDCC72500 173

1. Montaggio / installment 174

3.1. Montaggio della telecamera 174
3.2. Allineamento della telecamera 175
3.3. Alimentazione elettrica 175
3.4. Installazione del cavo video 176
3.5. Funzione WDR con controllo via cavo 176

1. Menu su schermo 177

4.1. Apertura del menu su schermo (OSD) 177
4.2. Descrizione del menu su schermo (OSD) 177

1. Smaltimento 185
2. Dati tecnici 185

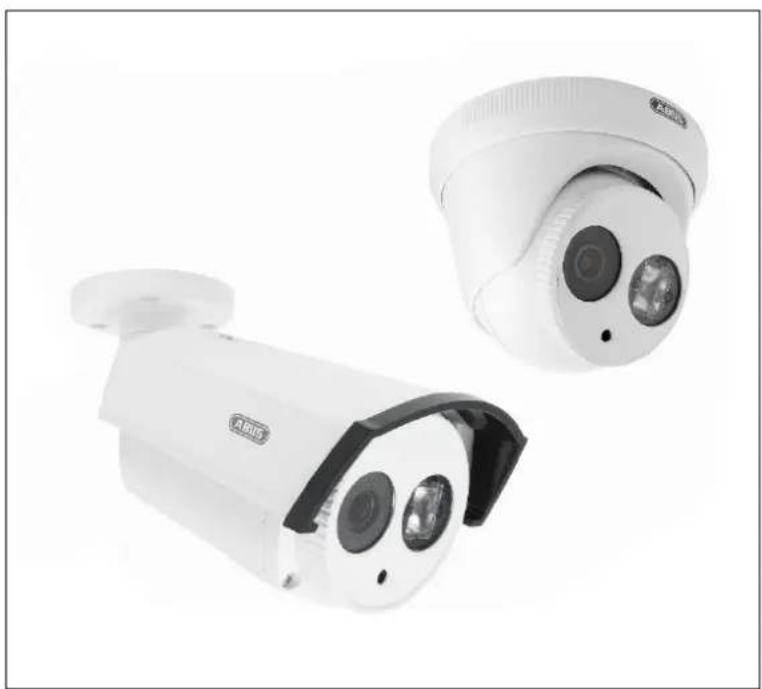

1. Dotazione

1.1.HDCC62500

Telecamera Analogica Esterna HD 1080p Materiale di montaggio incl.	Alimentatore con adattatore UE, AU e UK 12 V CC/ 1 A
Manual
Istruzioni	Cavo combinato da 30 m

1.2.HDCC72500

Telecamera Dome Analogica Esterna HD 1080p Materiale di montaggio incl.	Alimentatore con adattatore UE, AU e UK 12 V CC/ 1 A
Manual
Istruzioni	Cavo combinato da 30 m

2. Descrizione della telecamera

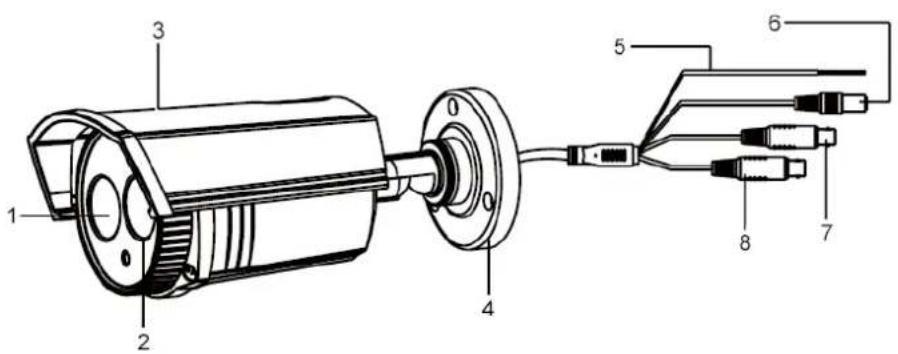

2.1.HCC62500

1 Obiettivo

2 LED Power IR

3 Aletta parasole

4 Supporto

4 Cablaggio WDR Isolato e separators: WDR disattivato Scoperto e attorcigliato: WDR attivato Se il WDR è ATTIVO, l'uscita analogica non è disponibile.

5 Alimentazione di tensione

6 Uscita video analogica (BNC, per operazioni di manutenzione, dicitura "CVBS")

Solo con WDR spento.

7 Uscita video HD analogica (BNC, dicitura "TVI")

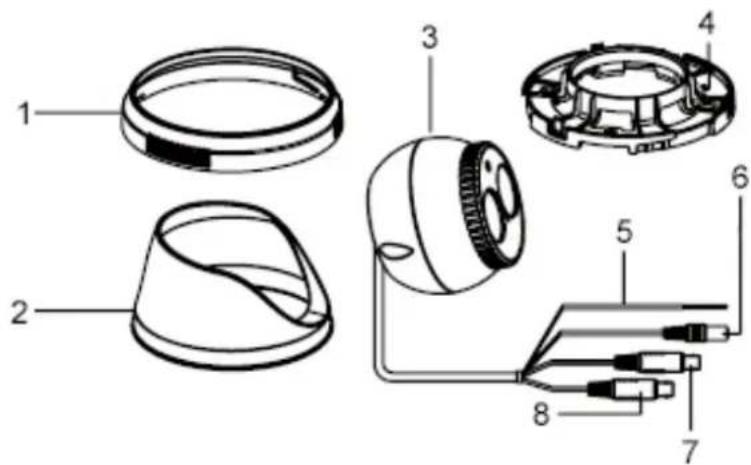

2.2.HDCC72500

1 Anello di bloccaggio

2 Alloggiamento

3 Telecamera

4 Piastra di base

5 Cablaggio WDR Isolato e separators: WDR disattivato Scoperto e attorcigliato: WDR attivato Se il WDR è ATTivo, l'uscita analogica non è disponibile.

6 Alimentazione di tensione

7 Uscita video analogica (BNC, per operazioni di manutenzione, dicitura "CVBS")

Solo con WDR spento.

8 Uscita video HD analogica (BNC, dicitura "TVI")

3. Montaggio / installment

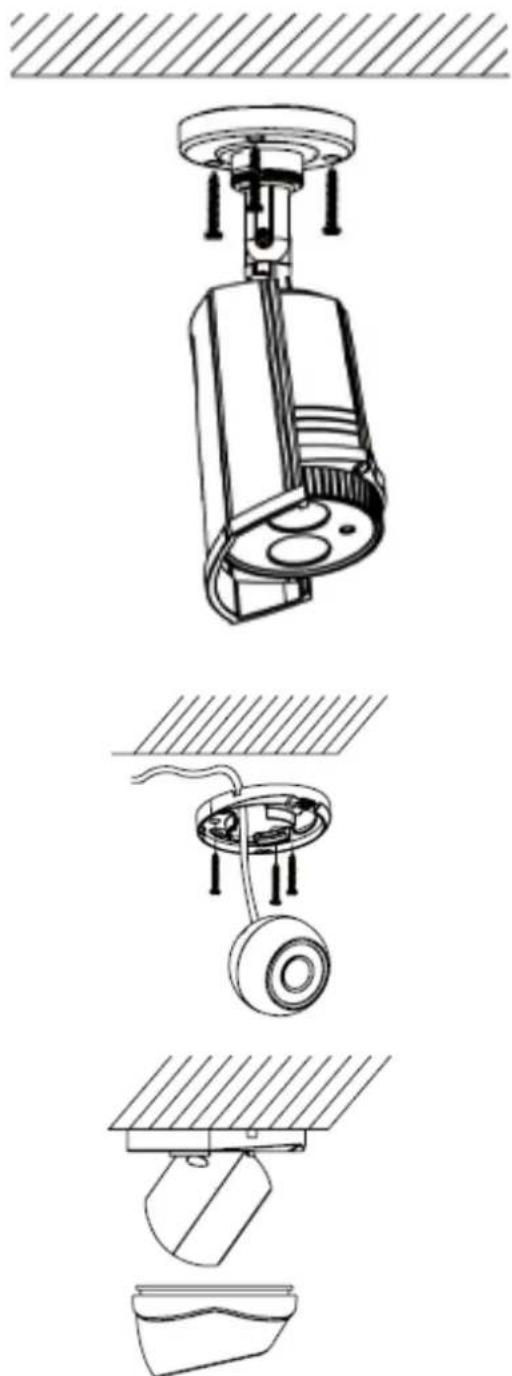

3.1. Montaggio della telecamera

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata alla rete elettrica.

HDCC62500

Utilizzare la dima di foratura in dotazione per l'esecuzione dei fori di fissaggio. Per un eventuale passaggio laterale dei cavi è predisposta un'apertura sulla piastra di base del supporto. Utilizzato tasselli adatti per il fondo e viti di fissaggio della telecamera.

É possible passare i cavi lateralmente oppure nasconderli nel soffitto o nella parete.

HDCC72500

Utilizzare la dima di foratura in dotazione per l'esecuzione dei fori di fissaggio. Per un eventuale passaggio laterale dei cavi, sull'anello di bloccaggio sono predispositi diversi punti di rottura (parti più sottili) che possono essere aperti con una pinza. Utilizzato tasselli adatti per il fondo e viti di fissaggio della telecamera.

E possible passare i cavi lateralmente oppure nasconderli nel soffitto o nella parete.

3.2. Allineamento della telecamera

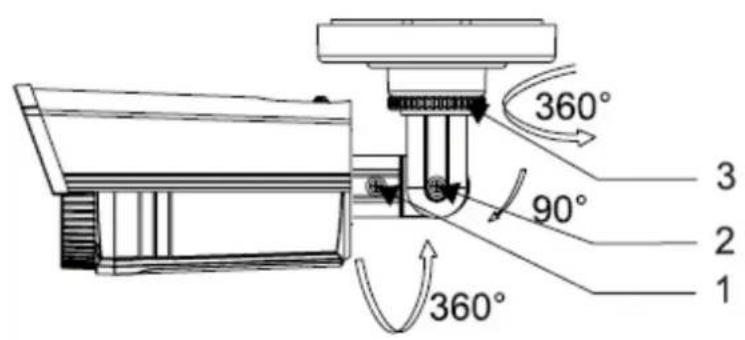

HDCC62500

Il modulo telecamera più essere allineato secondo tre assi.

1:Vite di fissaggio (rotazione)
2:Vite di fissaggio (inclinazione)
3: Anello di fissaggio (rotazione)

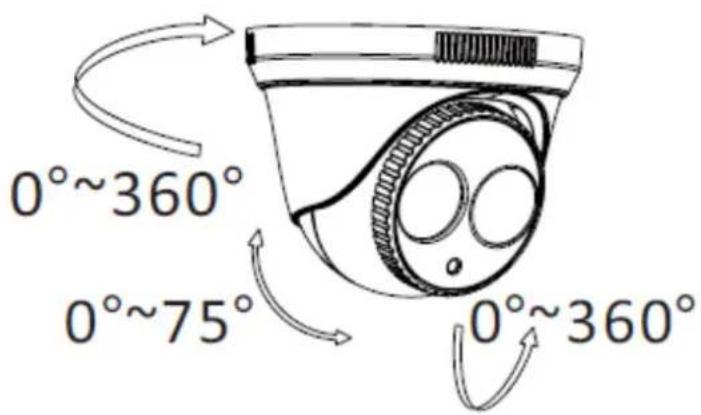

HDCC72500

Il modulo telecamera può essere allineato secondo tre assi.

Allentare I'anello di bloccaggio ruotandolo in senso antiorario e allineare I'alloggiamento e il modulo telecamera, quindi bloccarli ruotando di nuovo I'anello in senso orario.

3.3. Alimentazione elettrica

ATTENZIONE!

Prima di procedere all'installazione, assicurarsi che la tensione di alimentazione e la tensione nominale della telecamera coincidano.

12 V CC, spina coassiale, 5,5 × 2,1 mm

Le telecamere richiedono una alimentazione di tensione di 12 V CC. Assicurarsi che la polarita dell'alimentazione di tensione continua sua corretta.

3.4.Installazione del cavo video

Per trasmettere il segnale video HD-TVI della telecamera a un registraratore, collegare all'attacco con la dicitura "TVI" un cavo coassiale di tipo RG59 o RG6 con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 500m (RG6) o 300m (RG59).

All'uscita video analogica (dicitura "CVBS") è possibile collegare un cavo coassiale di tipo RG59 o RG6. La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 100 m.

Nota

Per garantire una qualità ottimale della trasmissione del segnale HD-TVI, è necessario che il cavo non sia piegato né schiacciato in alcun punto, né posato in un raggio troppo piccolo (raggio di curvatura min. 6 cm).

Se il cavo è danneggiato o si è usurato con il passare del tempo, il segnale o la qualità delle immagini possono risentirne (ad es. possono apparire ombre vicino ai bordi).

3.5. Funzione WDR con controlledo via cavo

La funzione Wide-Dynamic-Range (WDR) migliorara la qualità delle immagini con elevati contrasti nell'immagine video. La funzione Wide-Dynamic-Range di questa telecamera più essere attivata o disattivatatramite un contatto esterno (tramite OSD solo con DVR HD-TVI ABUS).

Per attivare la funzione DWDR, collegare tra loro le due connessioni del contatto esterno.

In caso di non utilizzato o di controllo della funzione DWDR tramite il menu OSD del DVR HD-TVI, i due contatti vengonoosi isolati,in modo che non possa verificarsi alcun cortocircuito tra questi ne possa crearsi alcunicontatto di alte partidel'alloggiamento o potenziale elettrico.

4. Menu su schermo

Il menu su schermo (OSD, On-Screen-Display) di questa telecamera cui esse aperto soltanto con DVR HD-TVI ABUS. Consultare quindi le istruzioni per l'uso del DVR HD-TVI ABUS.

4.2. Descrizione del menu su schermo (OSD)

MENU

1.VIDEO OUT PAL
2. LINGUA ITA
3. MENU PRINCIPALE

Funzione Descrizione
VIDEO OUT Impostazione dello standard video
	PAL L'uscita video e l'uscita monitor di assistenza sono impostate su uno standard di 50 Hz (ad es. PAL 720p50 e 1080p50 risp.)
	NTSC L'uscita video e l'uscita monitor di assistenza sono impostate su uno standard di 60 Hz (ad es. NTSC 720p60 e 1080p60 risp.)
LINGUA	Impostazione della lingua visualizzata sul menu su schermoModifica della lingua:Per scegliere la lingua, utilizzato i tasti SINISTRA e DESTRA. Premere quindi il tasto ENTER per selezionare la lingua scelta.
MENU PRINCIPALE	Impostazioni avanzate telecameraPremere il tasto ENTER per aprire il menu delle impostazioni avanzate della telecamera.

Menu principale

MENUPRINCIPALE

1.AMBIENTE INDOOR
2. DIAFRAMMA MANUALE
3. ILLUMINAZ. ↓
4. RETROILL. OFF
5. BIL. BIANCO ATW
6. GIORNO/NOTTE ESTERNO
7. RID.RUMORI
8. SPECIALE
9. IMPOSTAZ. ↓
10. RESET
11.USCITA

SMART FOCUS

Funzione Descrizione
AMBIENTE
AMBIENTE	Selezione di un tipo di ambiente, le cui specifiche impostazioni predefinite determinano le impostazioni della telecamera.
	INDOOR	Ambiente interno sono variazioni di luminosità nell'immagine
	OUTDOOR	Ambiente esterno (con buone caratteristiche di riflessione o buona illuminazione residua)
	INDOOR1	Ambiente interno con forti variazioni di luminosità nell'immagine
	LOW-LIGHT	Ambiente esterno (con caratteristiche di riflessione non buone o sono illuminazione residua)
DIAFRAMMA
DIAFRAMMA	Regolazione del tipo di obiettivo.
	Manuale (fisso)	HDCC62500, HDCC72500: La messa a fuoco dell'obiettivo è più impostata di fabbrica e non può essere modificata.
	Per questo modello non sono presenti opzioni di impostazione del diaframma.
ESPOSITIZONE
SHUTTER Impostazione del tempo di esposizione
	AUTO Adattamento automatico del tempo di esposizione in base alle condizioni ambientali.
	1/25~1/50000 Tempo di esposizione fisso
AGC	Impostazione del valore di guidagno massimo (limite massimo) applicato alla telecamera (0~15). La scelta del valore di guidagno viene automaticamente applicata alla telecamera.
SENSIBILITÀ	Impostazione dell'esposizione prolungata. Attraverso l'esposizione prolungata di ogni singolo fotogramma, l'immagine risultante appara più chiara, con consuagenthe riduzione del frame rate (più lunga è l'esposizione, più basso è il frame rate)
	OFF Esposizione prolungata disattivata
	AUTO (2x~30x) Esposizione prolungata attivata, con un valore impostato come limite massimo
LUMINOSITÀ	Impostazione della luminosità predefinita dell'immagine (1~100)
WDR DIG.	Miglioramentotramite software del rapporto di contrasto dell'immagine. Questa funzione rende più chiare le zone scure, nelle mantiene per quanto possibile inalterate quello più chiare.
	OFF Funzione disattivata
	ON Funzione attivata
ANTINEBBIA	Questa funzione migliorara la qualità delle immagini in presenza di visuale annebbiata.
	OFF Funzione disattivata
	ON Funzione attivata
INDIETRO Ritorno	alla pagina precedente del menu

RETROILLUMINAIONE
OFF	Disattivazione di qualiasi intervento su controle o contrasto
WDR	Funzione Wide Dynamic Range. Regolazione del contrasto dell'immagine videotramite una dopbia esposizione (breve e lunga) dell'immagine.
	GUADAGNO(BASSO/MEDIO/ALTO)	Intensità della funzione
	WDR BRIGHT(0~60)	Modifica della configurazione di base sulla scala della luminosità
	WDR OFFSET(0~60)	Modifica del fattore di gadagno di base
BLC	Back Light Compensation. Compensazione del controlle. Questa funzione rende più scure le zone chiare nell'immagine video, nelle mantiene inalterate quella più scure.
	GUADAGNOKASSOMEDIO/ALTO)	Intensità della funzione
	AREA(POSIZIONEMDIMENSIONE)	Impostazione dell'area di riferimento per il calcolo.Premere ENTER per poter modificare la posizione con i tasti di controllo. Premere nuovamente ENTER per poter modificare la dimensione con i tasti di controllo
	STANDARD	Premere ENTER per ripristinare alle impostazioni di fabbrica tutti i parametri della funzione BLC
HSBLC	Questa funzione contrassegna di nero le aree che superano un determinato livello di luminosità. è possibile, ad esempio, utilizzato questa funzione esclusivamente di notte per i fari dei veicoli in avvincamento. In questo caso i fari vengono anneriti, permettendo così più facile riconoscimento del numero di targa.
	SELEZZIONE(AREA 1~4)	Selezione di una tra quattro aree al massimo. In tale area viene applicata la funzione
	VISUALIZAZIONE(ON/OFF)	Attivazione / disattivazione dell'area. Premere rispettivamente una o due volte il tasto ENTER per poter impostare posizione e dimensione usando i tasti di controllo
	LIVELLO(0~100)	Valore soglia della luminosità, a partire dal quale i pixel vengono contrassegnati di nero
	MODALITÀ(SEMPRE/SOLONOTTE)	Utilizzo della funzione sempre o solo in modalitàotine
	MASCHERATURA(ON/OFF)	Attivazione o disattivazione di tutte le aree
	STANDARD Premere	ENTER per ripristinare le impostazioni di fabbrica di tutti i parametri della funzione HSBLC
INDIETRO Ritorno alla pagina precedente del menu
BILANCIAMENTO DEL BIANCO
ATW		Auto Tracking White Balance Il bilanciamento del bianco viene eseguito in automatico alla telecamera e aggiornato continuamente.
AWC -> SET		Con questa funzione il bilanciamento del bianco>viene eseguito una sola volta premendo il tasto ENTER e rimane memorizzato.
MANUALE Impostazione manuale del bilanciamento del bianco
		BLU (0~100)Percentuale di blu nelle immagini video
		ROSSO (0~100)Percentuale di rosso nelle immagini video
GIORNO/NOTTE
ESTERNO		La commutazione giorno/notte (ICR / IR) viene controllata tramite il fotosensore integrato nella telecamera (soglia di commutazione: 5-15 Lux)
		OFF Funzione disattivata
		ON Funzione attivata
		Se necessario, in modalità notte è possibile disattivare i LED IR integrati.
COLORE		La telecamera rimane sempre nella modalità a colori. Il filtrlo orientabile a infrarossi rimane sempre davanti all'obiettivo e i LED IR sono sempre spenti.
B/N		La telecamera rimane sempre nella modalità bianco/nero. Il filtrlo orientabile a infrarossi è sempre rimioso dall'obiettivo. I LED IR vengono automaticamente regolati e quando attivati o disattivati tramite il fotosensore.
RIDUZIONE DEI RUMORI DI FONDO
2DDNR		Funzione di eliminazione dei rumori di fondo, ottimizzata con immagini statiche
		OFF Funzione disattivata
		ON Funzione attivata
3DDNR Funzione		di eliminazione dei rumori di fondo, ottimizzata con immagini in movimento (analisi fotogramma per fotogramma)
		OFF Funzione disattivata
		ON Funzione attivata
Indietro		Ritorno alla pagina precedente del menu
SPECIALIA
TITOLO	Impostazione del titolo visualizzato sulle immagini della television.
	OFF Funzione disattivata
	ON Funzione attivata
	Utilizzare i tasti di controllo per spostare il cursore sul carattere desiderato. Vengono visualizzati tutti i caratteri possibili. Premere ENTER per selezionare il carattere.
	←	Spostamento verso sinistra del cursore sulla riga del titolo
	→ Spostamento	verso destra del cursore sulla riga del titolo
	CLR	Eliminazione di tutte la riga del titolo
	POS	Modifica della posizione della visualizzazione testi. Selezionare POS, quando premere ENTER eutilizzare i tasti di controllo. Premendo nuovamenteENTER si ritorna al precedente livello del menu
	END Uscita dal menu
EFFETTI DIG.	A questa voce di menu sono disponibili varie funzioni digitali per la modifica dell'imagine video.
	FERMO IMM. Fermoimmagine dell'imagine video
	IMM. RIFLESSAQui sono disponibili gli effetti di riflessione e rotazione sua orizzontali che verticali
	ZOOM DIG. Zoom digitale nelle immagini video. Regolazione del fattore di zoom
	S/N Modifica dellaposizione della v isualizzazione testi. Selezionare POS, quando premere ENTER eutilizzare i tasti di controllo. Premendo nuovamenteENTER si ritorna al precedente livello del menu
	SMARTZoom DIG. Zoom digitale automatico su un'area a scelta dell'imagine video, arrivato tramite il rilevamento del movimento integrato nella telecamera
	SELEZIONEPer la funzione zoom digitale automatico è possible configurare due aree. Selezione tramite i tasti sinistra/destra
	VISUALIZAZIONE Attivazione/disattivazione del riquadro di anteprima. Tramite il tasto ENTER è possible modificare la posizione dell'area
	SENSIBILITÀ Capacità di rilevare il movimento
	ZOOM DIG.	Impostazione del fattore di zoom che viene attivato al rilevamento di movimento nell'area selezionata
	TEMPO	Durata dello zoom digitale automatico. Al termine riprende la visualizzazione dell'intero campo visivo
	STANDARD	Ripristino di tutte le impostazioni eseguite per la funzione ZOOM DIG. SMART
	La funzione ZOOM DIG. SMART si attiva all'uscita dal menu della televisione.
	NEGATIVO Visualizzazione in negativo delle immagini video
MOVIMENTO	Per impostazione standard il rilevamento del movimento interno alla televisione è integrato nella piattaforma del processore. Questo tipo di videocamera non dispone perché di un'interfaccia (ad es. uscita allarme) per l'utilizzo di tale funzione.
	SELEZIONE AREA (1~4)	Selezione di un'area (tra max 4)
	INDICAZIONE AREA (ON / OFF)	Attivazione/disattivazione del riquadro di anteprima. Tramite il tasto ENTER è possibile modificare la posizione e la dimensione dell'area
	SENSIBILITA (0~100)	Capacità di rilevare il movimento
	IND. MOVIMENTO (OFF / ON)	In presenza di movimento viene visualizzato un contrassegno nella rispettiva area dell'imagine in tempo reale
	STANDARD	Ripristino di tutte le impostazioni eseguite per但这a funzione
ZONE PRIVATE	Questa funzione consente di configurare zone private nell'imagine video per tutelare aree per cui non si desidera la sorveglianza.
	SELEZIONE AREA (1~8)	Selezione di una zona per la configurazione
	INDICAZIONE AREA (ON / OFF)	Attivazione/disattivazione del riquadro di anteprima. Tramite il tasto ENTER è possibile modificare la posizione e la dimensione dell'area
	TRASPARENZA (0~3)	Intensità della riproduzione dei colori (trasparenza)
	IND. MOVIMENTO (OFF / ON)	In presenza di movimento viene visualizzato un contrassegno nella rispettiva area dell'imagine in tempo reale
	STANDARD	Ripristino di tutte le impostazioni eseguite per但这a funzione
GUASTO	Funzione per la correzione di eventuali pixel difettosi nel sensore di imagine
	LIVE (ON / AUTO / OFF)	Correzione continua attiva dei pixel
	STATIC DPC (ON / OFF)	Correzione statica dei pixel difettosi al riavvio
INDIETRO Ritorro	alla pagina precedente del menu
IMPOSTAZIONE
NITIDEZZA	Impostazione della nitidezza di angoli e aree (modifica dell'immagine video tramite software) (0~15)
MONITOR	Adattamento del segnale della telecamera al dispositivo di uscita o all'apparecchio collegato più vicino.
	LCD	Ottimizzazione dei monitor LCD
	GAMMA Impostazione automatica o fissa del valore di gamma
	REG. BLU (0~100)	Impostazione del valore per il blu
	REG. ROSSO (0~100)	Impostazione del valore per il rosso
	CRT Ottimizzazione	dei monitor CRT
	VALORE DEL NERO (-30~+30)	Impostazione del valore per il nero
	REG. BLU (-30~+30)	Impostazione del valore per il blu
	REG. ROSSO (-30~+30)	Impostazione del valore per il rosso
LSC
	OFF Funzione disattivata
	ON Funzione attivata
INDIETRO	Ritorno alla pagina precedente del menu
RESET
IMP. DI FABBRICA	(RESET): Ripristino delle impostazioni di fabbrica di tutte le impostazioni della telecamera nel menu principale
INDIETRO Ritorro	alla pagina precedente del menu
USCITA
INDIETRO Uscita	dal menu OSD

5. Smaltimento

Attenzione: La direttiva europea 2002/96/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo significato che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformmente alle prescrizioni di legge in vigore e separamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio più avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sulippo per lo smaltimento dei materiali. Per ulteriori informazioni sulla raccolta (anche per i Paesi extracomunitari), rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.

6. Dati tecnici

Numero di modello	HDCC62500	HDCC72500
Sensore di imagine	Scansione progressiva 1/3" CMOS
Tipo di telecamera	Tube	Dome
Risoluzione 1080p25, 1080p30
Pixel (effettivi) 1920 (H) × 1080 (V)
Obiettivo 2,8 mm, obiettivo fisso
Angolo di osservazione orizzontale	99,73°	92,45°
Commutazione giorno/notte	Filtro IR-Cut elettromeccanico
Luminosità min. (colore) 0,1 Lux
Luminosity min. (B/N)	0,001 Lux (integrazione immagini attiva)
Luminosity min. (IR) 0 Lux
Eliminazione dei rumori di fondo	2D DNR / 3D DNR
Regolazione otturatore elettronico	1/25 s - 1/50.000 s
Comando della telecamera	On Screen Display (OSD)
Compensazione del controluce	WDR, BCL, HSBLC
Mascheratura delle zone private	8 aree configurabili a scelta
Zoom digitale	Si
Sistema video	HD-TVI
LED IR	Si, LED Power
Portata IR	20 m
IR Smart	Si
Collegamenti	Segnale video (HD-TVI, BNC), segnale video (FBAS, BNC), alimentazione di tensione
Alimentazione di tensione 12 V	CC ± 15%,
Corrente assorbita	Max 330 mA (max 4 W)
Temperatura di esercizio	-20 °C – +60 °C
Umidità dell'aria max 90%
Dimensioni (P x L x A)	210,8 x 94,6 x 83 mm	Φ 114,6 x 89,1 mm
Peso 700 g 700 g

La portata IR dipende in gran misura delle condizioni ambientali. Se l'ambiente nel campo visivo della telecamera provoca riflessi sfavorevoli o se gli oggetti non si trovano all'interno del raggio massimo d'illuminazione, la luminosità dell'imagine video notturna può essere troppo scarsa. Questo porta come seguenza una scarsa ricuperabilità delle immagini video.

Durante l'installazione fare inoltre attenzione che non siano presenti oggetti nelle immediate vicinanze del Campo visivo della telecamera (ad es. grondaie o pareti). Tali oggetti potrebbero infatti riflettere la luce IR. Gli effetti sulle immagini video risulterebbero come sovrapposizioni ad anello nella direzione opposta a quella dell'oggetto.

HDCC62500/HDCC72500

Bruksanvisning

Questo manuale è una pubblicazione del Consiglio di sicurezza ABUS-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Tutti i diritti riservati compresa la traduzione. Nessuna riproduzione, ad esempio Fotocopiatrice, microfilm, o in attrezzature per il trattamento elettronico di dati,enza il permesso scritto dell'editorie. La riproduzione in qualsiasi forma.

Questo diritto diambiare lo stato dell'arte della stampa.

Cambiamenti nella technologia e le attrezzature.

Kontakt

Denna publicationkommer fran ABUS Security-Center GmbH & Co KG,Linker Kreuthweg 5,86444 Affing,Tyskland. Alla rattigheter,inklusiveoversattning,forbehalla. Alla typer av reproduction,till exempl fotokopiering,mikrofilming ell lagring i elektronisk utrustning for databehandling kraver skriftligt tillstand fran utgivaren.Mangfaldigande,helt ell er delvist,ar forbjudet.
