INSTRUKCJA OBSŁUGI HDCC62500 ABUS
Wañne wskazówki i często zadawane pytania dotyczęte go produktu, jak rownikęż innych produktów,:NOza znaleźć na stronie internetowej
wwwabus.com
Wpwadzenie
Szanowna Klientko, Szanowny Kliencie!
Dziekujemy za zakup naszego produktu.
Urzadzenie to speltnia wymogi obwiatzujacych dyrektyw UE. Deklaracje zgodnosci przyznata ostrzyma pod adresem:
Aby zachować ten stan i zapewnić bezpiecznych eksploatacja, uzytkownik musi przystrzegać niniejszej instrukcjji obshugi!
Przed uruchomieniem produktu nalezy przyczytać cala instrukcje oblsugi i przystrzegać wszystkich zasad bezpiecznychstwa!
Wszystkie zawarte wnej nazwy firm i oznaczenia produktow są zarejestrowymi znakami towarowych odnosnych wlascieli. Wszystkie prawa zastrzezone.
W raczie wąpliwość naleź zworćci są do instalatora lub spreżawcy!
Zapis danych jest objety przyepsami w zakresie ochrony danych, obowiazujacymi w poszczególnych krajach.
Wylaczenie odpowiedzialnosci cywilnej
Niniejsza instrukcja obstugi zostafa opracowana z najwyzsza starannosci. Jezeli mimo to zauwazone zostana wnej braki lub niedoklatnosci, prosimi o ich zglaszanie w formie pisemnej na podany powyzej adres.
Firma ABUS Security-Center GmbH nie ponosi odpwiedzialnosci za bledy technicznie i typograficzne oraz zastrzega sobie prawo do wprovadzania w kaźdej chwili bez wczesniejszej zapowiedzi zmian w produktcie i w instrukcjach obslugi.
ABUS Security-Center nie oppowiada za bezposrednie i posrednie szkody nastepcze powstał w zwiazku z wyposażeniem, wydajnoscia i zastosowaniem untok. Tresć niniejszego dokumentu nie jest objeta gwarancja.
Objasnienie symboli
| Symbol blyskawicy w trójkacie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. wskutek poraźenia elektrycznych. | |
| Wykrzydknik w trójkacie oznacza w niniejszej instrukcji obstugi waźne wskazówki, ktorychNSEZY bezwzgliędnie przyestrzegać. | |
| Symbolem tym oznaczane są specjalne porady i wskazówki dotyczné obstugi. |
Wyliczenia
| 1. ... | Wyliczenia z ustalona kolejnoscią w tekSciie lub ostrzeżeniu. |
| 2. ... | |
| ... | Wyliczenia bez ustalonej kolejnosci w tekSciie lub ostrzeżeniu. |
| ... |
Uzytkowanie zgodne z przyeznaczeniem
Urzadzenie nalezy uzytkowac wylacznie w sposob zgodny z loro konstrukcja i przyznaczeniem! Kaźde innu uzycie jest uwazane za niezgodne z przyznaczeniem!
Urzadzenie要去byc uzywane tylko w nastepujacym celu (w nastepujacych celach):
- Kamera jest przyznacznę do pracy zarówno w trybie Dziennym, jak i nocnym. Zapewnia obrazy video w rozdzielczość Full-HD, a sygnat wyjsciowy dostepny jest w formacie HD-TVI. Ta sąsciwość uzmȩliwa zastososowania tradycyjniych kabli koncentrycznych do transferu sygnalu. Kamera sluzy do wideomonitoringu we wąpólpracy z nagrywarka. Urzadzenia jest przywidziane do zastososomania we wegrtrach i na zewnatrz.
Waznezasady bezpieczestewa
Informacja ogólne
Przed pierwszym uzyciem urzadzenia nalezy dokladnie przyczyac poniszne wskazowki i przestrzegac wsystkich ostrzezenia, nawet jejeli uzytkownik posiada doświadczenie w poslugiwaniu sie sprzȩtem elektronicznym.
| Szkody spowodOWane nieprzestrzeganiem niniejszej instrukcji obslugi powoduja wygaśnięcie roszczecn gwarancyjnych. Nie odpoWiadamy za szkody następcze! | |
| Nie odpoWiadamy za szkody materialne ani osobowe spowodOWANE nieprawidłowaNobługa lub nieprzestrzeganiem zasad bezpieczenia. W takich przypadkach wygasaja wszelkie roszczenia gwarancyjne! |
Naleź starannie przechowywać ten podręcznik do wykorzystania w przyszȩsci.
Sprzedajc lub oddajc urzadzenie, nalezy koniecznie przyekazac takze te instrukje.
Ponijsze informacja dotycză bezpieczność zagroż sąnz nie tylko ochrione Twojego zdrowia, lecz także ochrione urzadzenia. Dlatego prosimy o dokladyne zapoznanie są z ponijszymi punktami:
Zasilanie elektryczne
- Zasilaj urzadzenie tylko ze zrodla napięcia sieciowego zgodnégo z podanym na tabliczeznamionowej. W razie wąpliwość co do parametrów lokalnégo zasilania elektrycznégo zworć są do wȩsciwogo zakȩdu energetycznégo.
- Przed przystapieniem do konserwaczji lub instalacji odłucz urzadzenia od zasilania sieciowego.
- Aby calkowicie odćczyc urzadzenie od sieci, naleź wymiąć wtyczke z gniażda sieciowej.
- Aby wyeliminowac niebezpieczenstwo pozaru, w raisie dluszsej przerwy w uzytkowaniu urzadzenia nalezy wyczke sieciowa urzadzenia zasadniczo wyjmownik z gniazda sieciowego.
Przeciąźenie/przejność
- Przed wichura i/lub burza z niebezpieczentwem wyładowaN atmosferycznych zawsze odlaczaj urzadzenie od sieci elektrycznej lub podlaczaj je do zasilacza UPS.
- Unikaj przyȩzania gniaź sieciowych, przyȩzȩć zękanów, przyȩzȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć zȩć z₀
Kable
- Wszelkie kable naleź zawsze chwytać za wtyczke i nie wolno ciagnę za sam kabel.
- Nie wolno dotykać kabla sieciowego mokrymi rękami, poniewaN są to spowodowa zwcie lub porazenie elektryczne.
- Nie wolno stawiać urzadzenia, mebli i innych cięzkich przytedmiotów na kablach i naleź uwazać, abyNiebyloone zaamywane,zwlaszcza przy wtyczce i gniazdach przyłączeniowych.
- Nie wolno wiazać wezwów na kablu oraz nie wolno spinać go razem z innymi kablami.
- Wszystkie kable powinny byc ulozone tak, aby nikt po nich nie chodzit i aby nikomuNie przyeszskadzahy.
- Uszkodzony kabel sieciowy要去 spowodować pozar lub porazenie elektryczne. Naleźny regularnie sprawdzać stan kabla sieciowej.
- Nie zmieniaj kabla sieciowego i wtyczki sieciowej ani nie manipuluj nimi.
- Nie wolno uzywać adapterów ani przydłuźaczy nie spelównicych wymagarń obłowȩzȩzych norm bezpiecieżstwa, ani wropyadzać zadnych zmian w kablach pradowsych lub sieciowych!
Dzieci
- Dzieci nie mogamieć dostepu do urzadzen elektrycznych! Nie wolno pozostawiac bez nadzoru daneci uzywajych urzadzen elektrycznych. Dzieci nie zawsze są w stanie prawidłowo Rozpoznac möglichne siebezpieczeniastwa. Drobine częsci moga zostac polkniète i stanowic zagrozeniaźycia.
- Folie z opakowania nalezy rownikę przechowywać wmiejscu niedostepnym dla daneci. Niebezpiecześćto uduszenia!
- Urzadzenia musi byc ustawione w miejscu niedostepnym dla daneci. W razie nieprawidlowego uzytkowania moga wyskoczyc spreźyste elementy i spowodstawć obrażenia (np. oczu).
Monitoring
- Korzystanie z urzadzen do monitoringu maybe byc w niedtorych krajach prawnie zakazane lub regulowane.
- Przed uruchomieniem urzadzenia uzytkownik powinien upewnic sie,czy monitoring mieci sie w granicach obowiazujacych przyepisow prawa.
Miejsce ustawienia/srodocowisko pracy
Temperatura i wilgotnoscgowietra w czasie pracy: od-20°C do 60°C, maksymalna wilgotnosc względna 90%.
Przestrzejag nastepujczych zasad:
chron urzadzenie przydaniem zródel ciepla (np. ogrzewania);
- na czujnik obrzowy nie要去 padac bezposrednio swiatlo sloneczne badz silne swiatlo sztuczn;
- urzadzenie nie doit stać w_CITY poplizu pol magnetycznych (np. gólników);
na urzadzeniu lub obok niego nie moga stać przydmioty groźace poźarem (np.PALACE sied swiece);
- nalezy unika kontaktu z agresywnymi cieczami;
- urzadzenie nie möglich byc eksplaatowane w povlizu wody, w szczegolnosci nie möglich byc zanurzane;
- zapobiegaj dostawaniu sie obych przyzemiotów do sąodka;
- urzadzenie nie möglich beć narażone na duź wahania temperatury, poniewaN w przyciwnym raziem skraplajacja sie wilgoć zawarta wgowietru möglich spowodowej zwarcia;
- urzadzenie nie möglich byc narażone na nadmierne wstrȩsy i wibracje.
Rozpakowanie
Podczas Rozpakowywnia urzadzenia nalezy zachowacszczejnoAstrozość.
Opakowania i materialy pomocnicze do pakowania nadaj sie do recycl Klingu i powinny byc przyczane do ponownego wykorzystania.
Nasze rady:
Papier, karton i tekture falista oraz elementy opakowania z tworzyw sztucznych nalezy wrzucac do przywidzianych do tego celu pojemników zbiorczych.
Ježeli w twoim mistręsću zamieszkania nie ma takich pojemników, materiały te sążna wyrzuć razem z innymi odpadami domowymi.
Ostrzeżenie
W przypadku stwierdzenia uszkodzenia oryginalné opakowania naleźny najpierw sprawdzić urzadzenia. W razie stwierdzenia uszkodzen urzadzenia odeslj je wraz z opakowaniem, informujac jederczność przywoznika.
Uruchamianie
- Przed pierwszym uruchomieniem naleź spelownikicz wszystkie wymagania okreslone w zasadach bezpieczędstwa i instrukcji obstrugi!
Ostrzeżenie
Nieprawidlowe i niefachowo wykonywane prace na sieci elektrycznej lub instalacjach wewnetrznych stwarzaja niebezpieczeINSTwo nie tylko dla uzytkownika, lecz tatsäch dla innych osob.
Okablować instalacja tak, aby obwód sieciowy i obwód niskiego napiecia były ulozone-osobno i nie stykały są w zadnym mistręcu, ani są niedzosty zostac połaczone wDyniku uszkodzenia.
Konserwacja i pielegnacja
Konserwacja jest potrzebna w razie uszkodzenia urzadzenia, np. uszkodzenia wtyczki sieciowej, kabla siediociego lub odutowy, w razie dostania sie cieczy lub innych przychodniotów do wegrtra urzadzenia, po kontakcie z deszczem lub wilgocia lub w razie nieprawidlowego dzialania, a takze po upadku.
Konserwacja
- W razie stwierdzenia dymienia, nietypowych odgosów lub zapachów natychmiast wyłucz urzadzenia i wymiagnij wyczke sieciowa z gniażda. W tych przypadkach nie wolno kontynuwoć uzywnia urzadzenia przy晗ność sprawdzeniem przyź spezialiste.
- Wszelkie prace konserwacyjne danezy powierzać tylko wykwalifikowanym spezialistom.
- Nigdy nie otwieraj obudowy urzadzenia ani akcesoriow. Przy otwartej obudowej wystepujezagrożenie zycia wyniku porazenia elektrycznego.
Czyszczenie
- Obudowe urzadzenia nalezyczyscić wyłacznie wilgotną szmatka.
- Nie wolno uzywac rozpuszczalników, spirytusu, Rozcieńczalników itd., ani substancji takich jak
- solanka, preparaty owadobójcze, rozpuszczalniki zawierajace chlor lub kwasy (salmiak), proszek do szorowania.
Baweelniana sciereczknailezy delikatnie przecierae powierzchnie a do calkowitego wysuszenia.
W pracujacym urzadzeniu wystepuje niebezpiecne napiecie. Na czas konserwaczji (np. w trakcie czyszczenia) nalezy odćczyć urzadzenie od sieci!
Spistresci
- Zakres dostawy 125
1.1. HDCC62500 125
1.2. HDCC72500 125
- Opis kamery 126
2.1. HCC62500 126
2.2. HDCC72500 127
- Montaz/installacion 128
3.1. Montaz kamery 128
3.2. Ustawianie kamery 129
3.3. Zasilanie elektryczne 129
3.4. Montaz kabla video 130
3.5. Funkcja WDR sterowana przyzewodowo 130
- Menu ekranowe 131
4.1. Otwieranie menu ekranowego (OSD). 131
4.2. Opis menu ekranowego (OSD) 131
- Utylizacja 139
- Dane techniczne 139
1. Zakres dostawy
1.1.HDCC62500

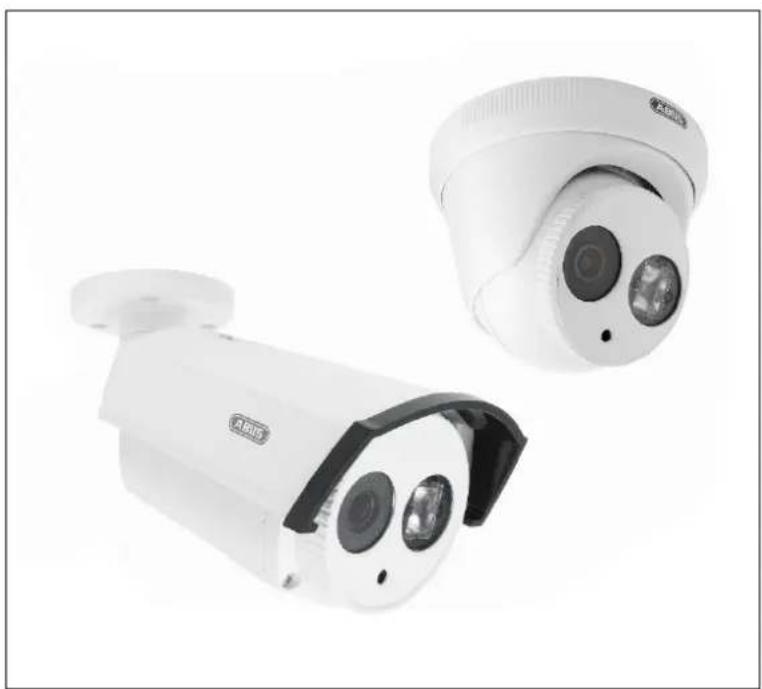

| Analogowa Kamera Zewnętrzna HD 1080p z materiaLEM montażowym | Zasilacz sieciowy z adapterem EU, AU i UK 12 V DC / 1 A |
| Manual | |
| Instruktowa | Kabel kombi 30 m |
1.2.HDCC72500
| Analogowa Kamera Zewnętrzna HD Kopułkowa 1080p z materialem montażowym | Zasilacz sieciowy z adapterem EU, AU i UK 12 V DC / 1 A |
| Manual | |
| Instruktowa | Kabel kombi 30 m |
2. Opis kamery
2.1.HCC62500

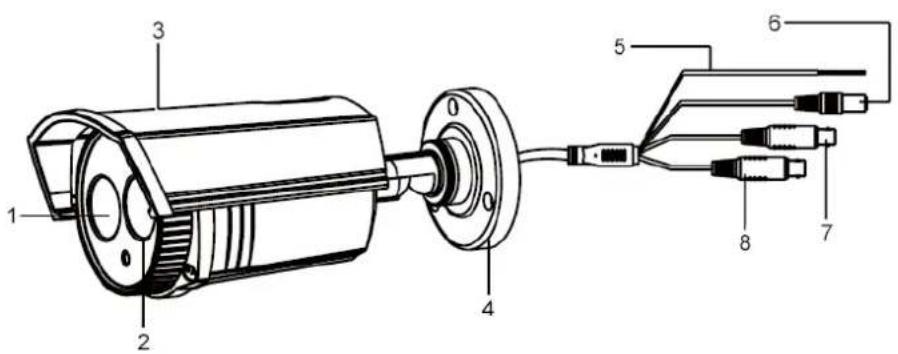

| 1 Obiektyw |
| 2 Dioda LED zasilania |
| 3 Daszek przyciewistaneczny |
| 4 Uchwyt |
| 5 Okablowanie WDR Izolowane i oddzielne: WDR wyt. Bez izolacji i skrecone: WDR wt. ! Ješli funkacja WDR jest wączona, wówczas wyjscie analogowe nie jest dostepne. |
| 6 Napiȩcie zasilȩcie |
| 7 Analogowe wyjscie video (BNC, do celów serwisowych, napis „CVBS") |
| Tylko przy wyłączonej funkcjki WDR. |
| 8 Analogowe wyjscie video HD (BNC, napis „TVI”) |
2.2.HDCC72500

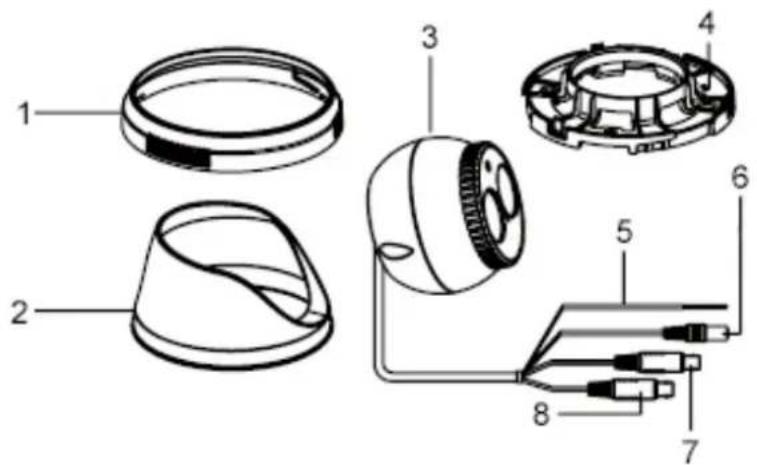

| 1 Pierścień blokujczy |
| 2 Obudowa |
| 3 Kamera |
| 4 Podstawa |
| 5 Okablowanie WDR Izolowane i oddzielne: WDR wyt. Bez izolacje i skrećone: WDR wt. Jesli funkacja WDR jest wączona, wówczas wyjscie analogowe nie jest dostepne. |
| 6 Napiȩcie zasilȩcie |
| 7 Analogowe wyjscie videoo (BNC, do celów serwisowych, napis „CVBS") |
| Tylko przy wyłączonej funkcjki WDR. |
| 8 Analogowe wyjscie videoo HD (BNC, napis „TVI") |
3. Montaz/instalacja
3.1. Montaz kamery
UWAGA!
W trakcie montazu kamera powinna byc odłaczona od napiecia sieciowego.
HDCC62500

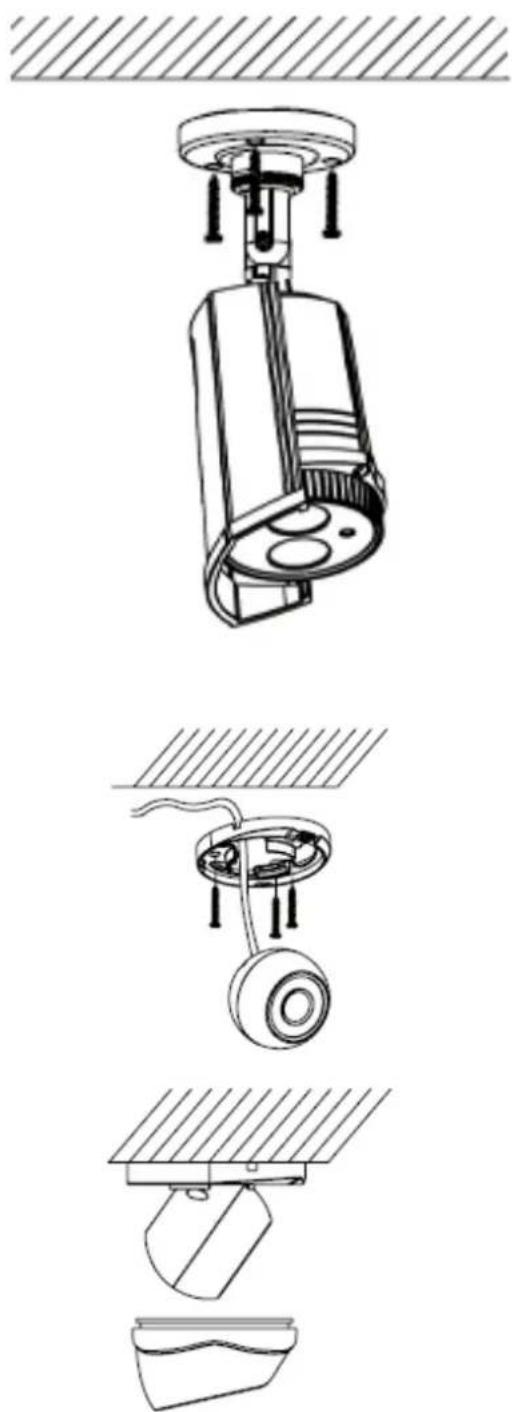

Nalezy korzystac z załaczonego szablonu do wiercenia otworow mocujacych. Jeźeli kabel ma być ulożony z boku, nalezy wykorzystac przywidziany do tego owr w podkradce uchwitu. Nalezy uzywać dopasowanych do podło za kolków Rozporowych i wkrétów do zamocowania kamery.
Kabel所提供ус boku albo zamaskowac w stropie lub w scianie.
HDCC72500
Nalezy korzystac z załaczonego szablonu do wiercenia otworow mocujacych. W celu bocznego ulożenia kabli na pierScieniu blokujacym przywidziano kilka pozycji (miejscaciejsze), któromaticy wylamać odpowiednimi kleszczami. Nalezy uzywać dopasowanych do podło za kołów Rozporowych i wkrętow do zamocowania kamery.
Kabel所提供 na ulozyc z boku albo zamaskowac w stropie lub w scianie.

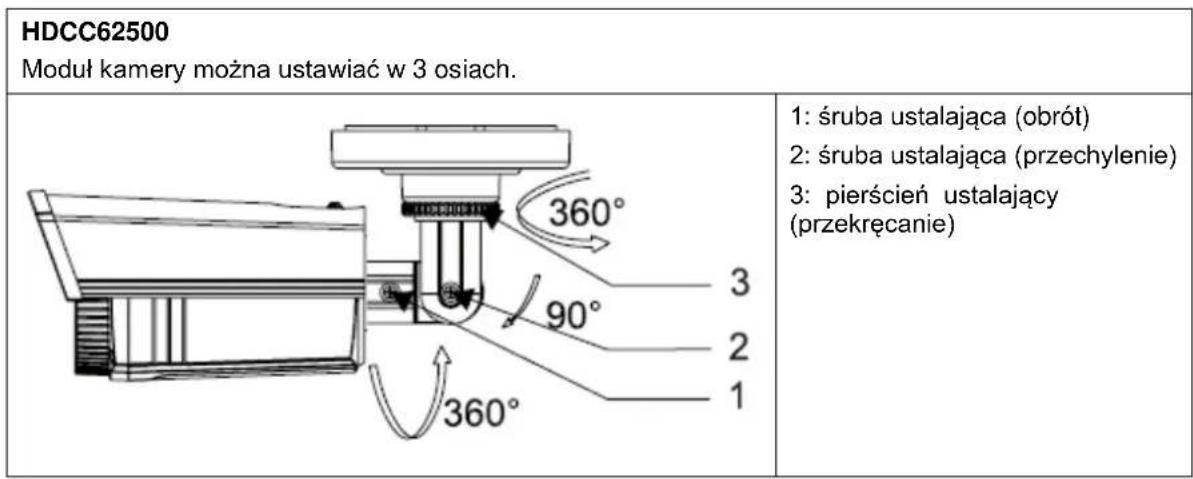

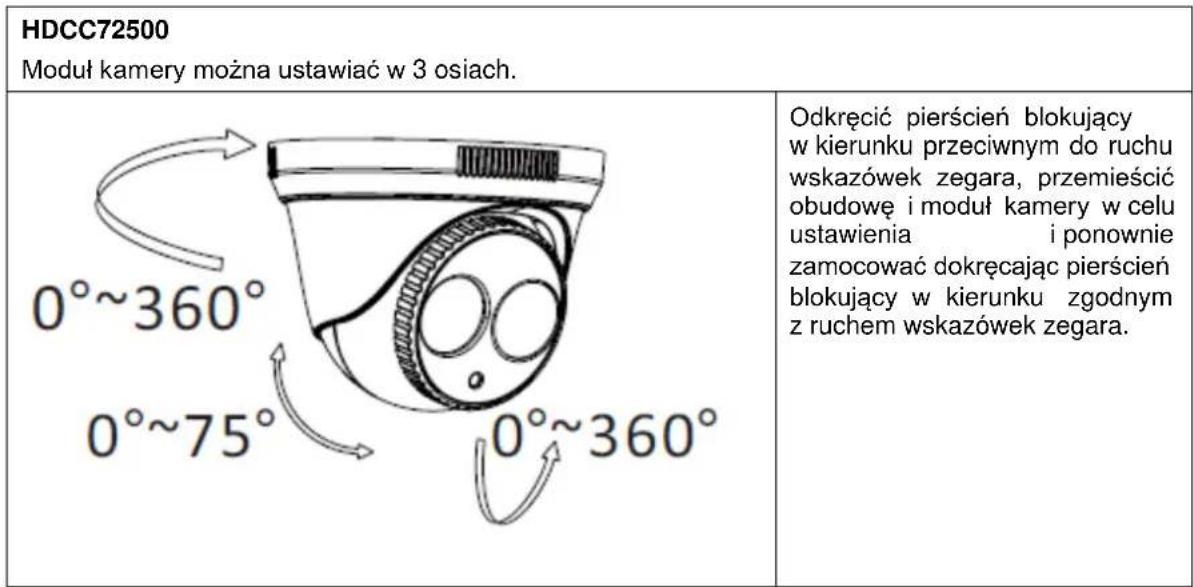

3.2. Ustawianie kamery
3.3. Zasilanie elektryczne

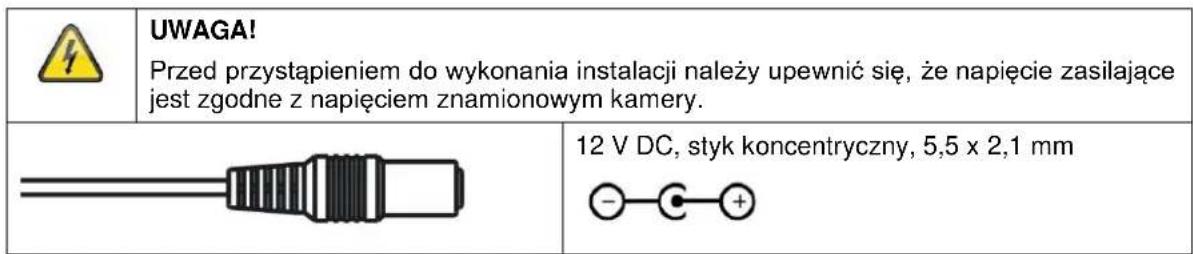

Kamery wymagaja zasilania napieciem 12 V DC. Nalezy uwzgliednic biegunowość zasilania napieciem stalym!
3.4. Montaz kabla video
Do transmisji sygnalu video HD-SDI z kamery do nagrywarki konieczne jest podłaczenia kabla koncentryczné typu RG59 lub RG6 z wtykem BNC (male,对他们 do zącza z napisem „TVI". Dlugość kabla do nastęnprego urȩzdenia nie sąze przykracząć odpowiednio 500 m (RG6) lub 300 m (RG59).
Do analogowego wyjscia video (napis „CVBS")%).要不要 podlączyć kabel koncentryczny typu RG59 lub RG6. Dlugosc kabla sączacego kamere z nastepnym urzadzeniem nie sązeprzekraczać 100 metrow.
Wskazówka
Aby zapewnic optymalna jakosc transmisji sygnalu HD-TVI, kabel nie maye byc w zadnym mistrscu zagiety, zgnieciony, ani ulozony z zachowaniem zbyt maiego promienia (min. promien wygiccia to 6 cm).
Jesli kabel jest uszkodzony lub ulegl porowaceni zu wzgldu na starosc, moze miec to rowniez wpyw na jakosci sygnaLU lub obrazu (np.zacienienie wokot krawedzi).
3.5.Funkcja WDR sterowana przywodowo
Funkcja Wide-Dynamic-Range poprawia jakosci obrazu w przypadku wysockich kontrastow obrazu video. Funkcje Wide-Dynamic-Range dla wączyć lub wymiptyczć przy bezkontakt zewétrzny (przez OSD tylko korzystaję z ABUS HD-TVI DVR).
W celu wączenia funkcj di DWDR nalezy poćczyć obydwa zȩcza kontaktu zewétrznego.
Jesli ta opcja nie jest stosowana lub jest funkcja DWDR jest sterowana przy OSD HD-TVI DVR, nalezy wykonac izolacje obydwu kontaktów, aby nie doszło do spięcia pomiedźny nimi ani do styku innych czȩsci odudowy lub potencjalów elektrycznych.
4. Menu ekranowe
4.1. Otwieranie menu ekranowego (OSD)
Menu ekranowe (OSD, On-Screen-Display) niniejszej kamery mayo otworzyc wylacznie przy AZUS HD-TVI DVR. W tej sytuacci nalezy posluzyc sie instrukcja obslugi ABUS HD-TVI DVR.
4.2. Opis menu ekranowego (OSD)
| MENU |
| 1. VIDEO OUT PAL |
| 2. JEUZYK POL |
| 3. MENU GLÓWNE ↓ |
| Funkcja Opis | |
| VIDEO OUT Ustawienie standardu obrazu | |
| PAL | wyjscie video i wyjscie monitora serwisowego ustawione są standardowo na 50 Hz (np. 720p50, 1080p50 lub PAL) |
| NTSC | wyjscie video i wyjscie monitora serwisowego ustawione są standardowo na 60 Hz (np. 720p60, 1080p60 lub NTSC) |
| JEZYK | Ustawuminium发展格局 w menu ekranowym Zmiana发展格局: Do wyboru发展格局 slosz przechiski LEWO i PRAWO. Aby zastosowacwybrany发展模式, są zozny wiscnac przycisk ENTER. |
| MENU GLÓWNE | Rozszerzone ustawietenia kamery Aby wywołyć menu rozszerzonych ustawyen kamery, są zozny wiscnac przycisk ENTER. |
MenuGPC
MENUGLOwNE
- SCENE INDOOR
- PRZYSLONA RECZNIE
- NASHIWETLANIE
- BACKLIGHT WYL.
- KOMPENSACJA BIELI ATW
- DZIEN/NOC ZEWN.
- REDUKCJA ZAKLOCEN
- SPECJALNE
- USTAWIANIE
- RESET
11.WYJSCIE
SMART FOCUS
| Funkcja | Opis | |
| SCENE | ||
| SCENE | Wybór rodzaju sceny, króry powoduje zastosowanie okreslonych wczecnij ustawiéń kamery. | |
| INDOOR | wnętrze bez dużych rożnic jasność obrazu | |
| OUTDOOR | na zewnatrz (z dobrymi wȩciwośćci odbijajycymi lub swiattem resztkowym) | |
| INDOOR1 | wnętrze z dużymi rożnicami jasność obrazu | |
| LOW-LIGHT | na zewnatrz (ze złymi wȩciwośćci odbijajycymi lub bez swiattyresztkowego) | |
| PRZYSŁONA | ||
| PRZYSŁONA | Ustawienie typu obiektywu. | |
| Ręczne (stałe) | HDCC62500, HDCC72500: Ostrość obiektywu zostafaustawiona fabrycznie, braknośćść zmiany. | |
| Dla該o modelu nie małąwiść wyprowadzenia ustawiéń w tym punkcie! | ||
| NAŚWIELANIE | |
| SHUTTER Ustawienie czasu naświetlania | |
| AUTO automatyczne dopasowanie czasu naświetlania do warunków otoczenia. | |
| 1/25~1/50 000 stały czas naświetlania | |
| AGC | Ustawuminium maks. wartenosci wzmocnienia (limit gorny), jakiej kamera uzywa (0~15). Kamera automatyczne dokonuje wyboru wartenosci wzmocnienia. |
| CZUŁOŚC | Ustawuminium dlugiego czasu naświetlania. Dlugie naświetlanie kaźdego obrazu sprawia, są wykonane obrazy są jaśniejsze. Skutkuje to redukcja czȩstotliwość odswieżania obrazu (im dląsze naświetlanie, tym niższa czȩstotliwość odswieżania obrazu) |
| WYL. dlugi czas naświetlania wyl. | |
| AUTO (2x~30x) dlugi czas naświetlania wl., z wartenoscią limitu górnego | |
| JASNOSC | Ustawuminium podstawowej jasnosci obrazu (1~100) |
| D-WDR | Poprawuminium stosunku kontrastu obrazu za pośrednictwem oprogramwomania. Ciemne czȩsci obrazu zestaj rozjaasnione, przy rònnoczesnej próbie nierozjasniania bardziej juicesjasych czȩsci obrazu. |
| WYL. funkcja wylaczona | |
| Wl. funkcja wylaczona | |
| USUWANIE MGLY | Ta funkcja poprawia jakość obrazu, gdy widok z kamery ograniczony jest mgłow. |
| WYL. funkcja wylaczona | |
| Wl. funkcja wylaczona | |
| WSTECZ | Powróto do poprzejność strony menu |
| BACKLIGHT | ||
| WYł. | Wymiączenia jakiejkolłowick oblasigi odblasku lub kontrastu | |
| WDR | Funkcja Wide Dynamic Range. Oblasiga kontrastu obrazu video przydwukrotne naświetlanie obrazu (naświetlanie krótkie i dlugie). | |
| WZMOCNIENIE (NISKIE/ŚREDNIE/WYSOKIE) | intensywność funkcjı | |
| WDR BRIGHT (0~60) | przesuniȩcie ustawuminium podstawowej na skali jasność | |
| WDR OFFSET (0~60) | zmiana podstawowej czynnika wzmocniena | |
| BLC | Back Light Compensation. Kompensacja oswietlenia konturowego. Ta funkacja pomaga w zaciemnieniu jasnych噤ci obrazu video, przy czym jasność ciemnych噤ci obrazu nie ulega zmianie. | |
| WZMOCNIENIE (NISKIE/ŚREDNIE/WYSOKIE) | intensywność funkcjı | |
| POWIERZCHNIA (POZYCJA/WIELKOŚC) | Ustawuminium obszaru referencyjnégo do obliczenia. Naleź nacisność przyczysk ENTER, aby za pomoczą przyczysków sterujćych zmienć pozycje. Naleź ponownie nacisność przyczysk ENTER, aby za pomoczą przyczysków sterujćych zmienć wieły sązy natńć przyczysk ENTER, aby przywrócić ustawuminium fabryczne funkcjı BLC. | |
| STANDARD | ||
| HSBLC | Ta funkacja zaznacja na czarno噤ci obrazu powyȩzej okreslonego poziomu jasność. Z tej funkcjı möglich korzystać np. wyłącznia w nocy przy swioczych z naprzejcuwa reflektorach samochodowych. Reflektory dostana w tej sytuacje zaznacja na czarno. Numery rejestracyjniżajduȩce są w okolicyy reflektorów;będziej czytelne. | |
| WYBOR (POWIERZCHNIA 1~4) | Wyboraddresses. 4 obszarów. W tym obszarze zostanie zastosowana ta funkcjı. | |
| WYSIWETLANIE (WL./WYL.) | Wymiączenia/wyȩczania obszaru. Naleź nacisność raz lub dwa razy przyczysk ENTER, aby ustawyć pozycje i wieły sązy zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny zolny | |
| LEVEL (0~100) | Wartość progowa jasność, od krójer piksel zaznaczany jest na czarno. | |
| TRYB (ZAWSZE/TYLKO NOC) | Użycie jej funkcjı zawsze lub tylko w trybie nocnym. | |
| MASKOWANIE (WL./WYL.) | Wymiączenia/wyȩczania Obszarów. | |
| STANDARD | Naleź nacisność przyczysk ENTER, aby przywrócić ustawuminium fabryczne funkcjı HSBLC. | |
| WSTECZ | Powróć do poprzejność strony menu | |
| KOMPENSACJA BIELI | ||
| ATW | Auto Tracking White Balance Kompensacja bieli jest przypewowadzana automatycznie przyez kamre i niedustannie aktualizowana. | |
| AWC -> SET | Po wybraniu tej funckji kompensacja bieli przypewowadzana jest Jednorazowo po naciśćciu przyciscu ENTER, a sąȩptywana. | |
| RECZNIE | Ręczne ustawuminium kompensacja bieli | |
| NIEBIESKI (0~100) | udzial coloru niebieskiego w obrazie video | |
| CZERWONY (0~100) | udzial coloru czer oneself go w obrazie video | |
| DZIEW/NOC | ||
| ZEWN. | Przejaczanie;dzień/noc (ICR/IR) sterowane jest fotodetektorem wbudowanym w kamerze (pród przyuczania: 5-15 luksów) | |
| WYŁ. funcka wylączona | ||
| WŁ. funcka wylączona | ||
| W trybie nocnym möglich w razie potrzejby wylączy wzbudowane diody IR LED. | ||
| KOLOR | Kamera stale pozostaje w trybie kolorowym. Filtr obrotowy podczerwieni usytugowany jest stale przy obiektywem, a diody IR LED są stale wylączone. | |
| BIAŁO-CZARYN | Kamera stale pozostaje w trybie biaŁo-czarnym. Filtr obrotowy podczerwieni ma stały odległowość od obiektywu. Diody IR LED są automatycznie wylączane i wylączane za pomocamy fotodetektora. | |
| REDUKCJA ZAKŁOCEN | ||
| 2DDNR | Funkcja redukcji zakłocen, zoptymilizowana dla statycznych;cziSci obrazu | |
| WYŁ. funcka wylączona | ||
| WŁ. funcka wylączona | ||
| 3DDNR | Funkcja redukcji zakłocen, zoptymilizowana dla ruchu (wyświetlanie obraz- obraz) | |
| WYŁ. funcka wylączona | ||
| WŁ. funcka wylączona | ||
| Wstecz | Powróć do poprzejność strony menu | |
| SPECJALNE | ||
| TYTUŁ | Ustawienie tytuł, króry;będzie wyświetlany na obrazie kamery. | |
| WYŁ. funkacja wymiączona | ||
| WŁ. funkacja wymiączona | ||
| Do ustawienia kursora nażadonym znaku;naleź uzyć przycisków sterujacych.Wyȩwietlane są wszystkie dostepne znaki.Naleź nacisność przycisk ENTER,aby wybrać znak. | ||
| ← | poruszaniakursorem w wierszu tytuławym w lewo | |
| → | poruszaniakursorem w wierszu tytuławym w sprawo | |
| CLR | usuniȩcie cagligo wiersza tytuławego | |
| POS | zmiana pozycji wyȩwietlania tekstu.Prosze wybrać POS,natestPNIE nacisć ENTER i uzyć przycisków sterujacych.Nacisk)—pponownie przycisk ENTERmożna przejść do poprzesdniego poziomu menu. | |
| END opuszczuminium | menu | |
| EFEKT D | W tej opcjenu menu dostepné są Rozmaite cyfrowe fungcje do wpopradzania zmianw obrazie video. | |
| ZAMROZNIEWIE | zamrożenie obrazu video | |
| ODBICIELUSTRZANE | W tym:Xęsmecz)—dostepné są opcje odbicia lustrzanego w poziomie,obrotu w pionie oraz obrotu w poziomieiODBlicia lustrzanego w pionie. | |
| ZOOMCYFROWY | Zoom cyfrowy obrazu video.Ustawianie czynnikapowiékszajȩcego. | |
| S/N | zmiana pozycji wyȩwietlania tekstu.Prosze wybrać POS,natestPNIE nacisć ENTER i uzyć przycisków sterujacych.Nacisk)—ponownie przycisk ENTERmożna przejść do poprzesdniego poziomu menu. | |
| SMARTZOOMCYFROWY | Automatyczny zoom cyfrowy wybranego obszaru obrazu video uruchamiary wskutek wykrycia ruchu przyez fungcje wewétrzna kamery. | |
| WYBOR | Mozna skonfigurowość 2 obszary dla funckci automatycznych zoomu cyfrowego.Wybór za pomoczprzycisk)—w lewo/w sprawo. | |
| WYSIWETLANIE | W)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—t | |
| CZUŁOŚC | W)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—w)—t | |
| ZOOMCYFROWY | Ustawianie czynnika powiékszajacego po wykryciu ruchuw skonfigurowanym obszarze. | |
| CZAS | Czas trwania automatczego zoomu cyfrowego.NatestPNie bestehtbie sącme automatyczne przy.§ćzenia na tryb pełnoekranowy. | |
| STANDARD | Cofnięcie wszystkich wączonych ustawość funckcj z zoomu cyfrowego SMART. | |
| Funkcja ZOOM CYFROWY SMART wączona zostaje dopiero po opuszczeniuen menu kamery. | ||
| NEGATYW | Wyświetlanie obrazu video w negatywie. | |
| RUCH | Wewnegrzne wykrywanie ruchu kamery jest standardowo wbudowane w platforme procesora. Ten typ kamery nie jest wyposzaźny w zȩcie (np. wyjscie alarmowe) uzmIoWiajęc korzystanie z tej FUNCcj. | |
| WYBORPOWIERZCHNI(1~4) | wybór obszaru (maks. 4) | |
| WYSIWETLANIEPOWIERZCHNI(WL./WYL.) | Wȩczanie/wyȩczanie ramki podgladu. Za pomocapiżycisku ENTERłąna nastepnie zmieiuść poźycje i wiełyść obszaru. | |
| CZUŁOSC(0~100) | Wrażliwość na wykrywanie ruchu. | |
| ZAZNACZENIE RUCHU(WL./WYL.) | Podczas ruchu na podgladzie na zzywo pojawie sązaznaczenia w odpowiednim obszarze. | |
| STANDARD | Cofniȩcie wszystkich wączonych ustawości tej FUNCcj. | |
| STREFYPRYWATNE | Ta funkacja uzmIoWiia konfiguracje stref prywatnych w obrazie video w celu ochrynny obszarówNieobjetych monitoringiem. | |
| WYBORPOWIERZCHNI(1~8) | wybór obszaru do konfiguracdji | |
| WYSIWETLANIEPOWIERZCHNI(WL./WYL.) | Wȩczanie/wyȩczanie ramki podgladu. Za pomocapiżycisku ENTERłąna nastepnie zmieiuść poźycje i wiełyść obszaru. | |
| PRZEJRZYSTOŚC(0~3) | intensywność wyświetlania colorów (przejrzystoS') | |
| ZAZNACZENIE RUCHU(WL./WYL.) | Podczas ruchu na podgladzie na zzywo pojawie sązaznaczenia w odpowiednim obszarze. | |
| STANDARD | Cofniȩcie wszystkich wączonych ustawość tej FUNCcj. | |
| USZKODZENIE | funkcja korekty uszkodzonych pikseli w czujniku obrazowym | |
| NA ZYWO(WL./AUTO/WYL.) | wȩczona stała korekta pikseli | |
| STATIC DPC(WL./WYL.) | statyczna korekta uszkodzonych pikseli podczas ponownego uruchamiania | |
| WSTECZ | Powróć do popržednej strony menu | |
| USTAWIANIE | ||
| OSTROŚC | ustawianie ostrośćk krawędzi i powierzchni (zmiana obrazu video za pośrednictwem oprogramania) (0~15) | |
| MONITOR | Dopasowanie sygnalu kamery do urzadzenia odtwarzajęcego lub do najbliżej podȩczonego urzadzenia. | |
| LCD optymalizacja dla monitorów LCD | ||
| GAMMA | Automatyczne lub ręczne ustawianie wspÓlczynnika Gamma | |
| UKR.NIEBIESKI(0~100) | ustawienie wspÓlczynnika koloru niebieskiego | |
| UKR.CZERWONY(0~100) | ustawienie wspÓlczynnika koloru czerwonego | |
| CRT | optymalizacja dla monitorów CRT | |
| WSPÓlczYNNIKACOLORUCZARNEGO(-30~+30) | ustawienie wspÓlczynnika koloru czarnego | |
| UKR.NIEBIESKI(-30~+30) | ustawienie wspÓlczynnika koloru niebieskiego | |
| UKR.CZERWONY(-30~+30) | ustawienie wspÓlczynnika koloru czerwonego | |
| LSC | ||
| WYL.funkcja wȩczona | ||
| Wl.funkcja wȩczona | ||
| WSTECZ | Powróć do popržednej strony menu | |
| RESET | |
| USTAWIENIA FABRYCZNE | (RESET): Przywrócenie ustawié fabrycznych dla wzystkich ustawié kamery w menu glównym |
| WSTECZ | Powróć do poprzejność strony menu |
| WYJŚCIE | |
| WSTECZ Opuszczenie menu OSD | |
5. Utylizacja
Uwaga: dyrektywa UE 2002/96/WE reguluje kwestie prawidlowego wycofania z uzycia, utilizacji oraz przytewarzania zuzytych urzadzen elektronicznych. Ten symbol oznacza, ze w zwiazku z ochraṇ srodowiska urzadzenie nalezy zutylizować po uplywie okresu loro gyzwotnosci zgodnie z obowiażujacymi przypisiami prawnymi, oddzielnie od oppadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja要去 byc przyprępwadzona przy bez autoryzowane punkty zbiórki w kraju uzytkownika. Nalezy przystręgaco lokalnych przypeisów w zakresie utylizacji materialów. Dodatkowe informacja dotyczace wycofania z uzytku (obejmUAGE rownikść kraje spoza UE)łąna uzyskać od organów administracja lokalnej. Selektywna zbiórka i recykling umozgliwaja osczȩdnosćzasobów naturalnych, a sam recykling, o ile jest realizowy zgodnie z przypeisiami, zapewnia ochrzej zdrowia i srodowiska.
6. Dane techniczne
| Numer modelu | HDCC62500 | HDCC72500 |
| Czujnik obrazowy 1/3" Progressive Scan CMOS | ||
| Typ kamery | tuba | kopulka |
| Rozdzielczość | 1080p25, 1080p30 | |
| Elementy obrazowe (efektywne) | 1920 (H) × 1080 (V) | |
| Obiektyw | 2,8 mm, obiektyw stałoogniskowy | |
| Kąt widzenia w poziomie | 99,73° | 92,45° |
| Przeloczanie;dzień/noc | Elektromechaniczny filtr IR-Cut | |
| Minimalne oświetlenie (kolor) | 0,1 luksa | |
| Minimalne oświetlenie (cz-b) | 0,001 luksa (w|. integracja obrazu) | |
| Minimalne oświetlenie (IR) | 0 luksów | |
| Redukacja szumów | 2D DNR/3D DNR | |
| Regulacja migawki elektronicnej | 1/25 s do 1/50 000 s | |
| Sterownik-camera | Menu ekranowe (OSD) | |
| Kompensacja oświetlenia konturowego | WDR, BCL, HSBLC | |
| Maskowanie stref prywatnych | 8 obszarów z dowolność konfiguracja | |
| Zoom cyfrowy Tak | ||
| System video HD-TVI | ||
| Diody IR LED tak, LED zasilania | ||
| Zasięg IR | 20 m | |
| Smart IR Tak | ||
| Zȩcza | sygnat video (HD-TVI, BNC), sygnat video (FBAS, BNC), napiȩcie zasilȩść | |
| Napiȩcie zasilȩść | 12 V DC ± 15% | |
| Pobór prȩdu | maks. 330 mA (maks. 4 W) | |
| Temperatura pracy | od -20°C do 60°C | |
| Wilgotność powietrza maks. 90% | ||
| Wymiary (d.f. x szer. x wys.) | 210,8 x 94,6 x 83 mm | Φ114,6 x 89,1 mm |
| Masa | 700 g | 700 g |
Zasięg IR zielezy w znacznym stopniu od warunków lokalnych. Jesli jakość odzwierciedzenia otoczenia w polu widzenia kamery nie jest dobra lub jejmi w maks. zasięgu podswietzenia nie znajduje są zaden obiekt,要去 oznaczać,źasność obrazu video w nocy jest zbyt niska. Skutkuje to znikomą uzytecznoscią obrazu video.
Ponadto podczas instalacji kamery nalezy uwazac, aby w bezposrednej bliskosci okolicy pola widzenia kamery nie znajdowały sie zadne obiekty (np. rynna dachowa lub sciana). W takiej sytuacji要去 dojsć do odbicia swiatka IR od tych obiektkow. Na obrzie wideo widoczne bylyby wtedy piersciieniowate miksowania obiektu w kierunku przywnym.
HDCC62500/HDCC72500
Niniejsza instrukcja obslugi jest publikacja ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, sąź do thumaczenia, zastrzezone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przytetwarzania danych wymagajpisemnej zgody wydawcy. Przedruk, sąź we fragmentach, zarionomy.
Niniejsza instrukcja obslugi odzwierciedla stan faktyczny wDACZdo druku.
Zmiany techniczne i zmiany wyposazenia zastrzezone
