Typ produktu	Analogowa kamera HD do monitoringu
Rozdzielczość	2 MPx (1920 × 1080)
Obsługiwane formaty wideo	TVI / CVI / AHD / CVBS (przełączane)
Noktowizja	Podczerwień z technologią SMART IR (3 tryby)
Zasilanie	12 V DC przez kabel kombinowany (wtyk zasilania 5,5 × 2,1 mm)
Kabel w zestawie	Kabel kombinowany 30 m (zasilanie + wideo)
Wyjście wideo	BNC (męskie)
Przełączanie dzień/noc	Automatyczne (tryb AUTO, COLOR, BW) z regulowanymi progami
Ustawienia ekspozycji	BLC (kompensacja podświetlenia), HLC (przepalenia), WDR (szeroki zakres dynamiki)
Kontrola AGC	Tak (Wyłączone / Niski / Średni / Wysoki)
Redukcja szumów	3DNR (dynamiczna redukcja szumów)
Detekcja ruchu	Tak (przez menu OSD)
Menu OSD	Tak, dostępne przez rejestrator lub klawiaturę sterującą (opcja Iris+ lub preset 95)
Kąt obrotu w poziomie	0 – 360°
Pochylenie	0 – 75°
Obrót	0 – 360°
Montaż	Sufitowy lub ścienny (szablon wiertniczy w zestawie)
Akcesoria w zestawie	Szablon wiertniczy, elementy montażowe (śruby i kołki), instrukcje
Konserwacja i czyszczenie	Czyścić wilgotną szmatką; przed czyszczeniem odłączyć zasilanie; nie używać rozpuszczalników, alkoholu ani agresywnych środków czyszczących
Bezpieczeństwo	Odłączyć przed instalacją/konserwacją; nie otwierać obudowy (ryzyko porażenia prądem); unikać narażenia na wodę i wilgoć
Informacje ogólne	Marka: ABUS; Model: HDCC32502; Kategoria: Kamera monitorująca; Deklaracja CE dostępna online

Często zadawane pytania - HDCC32502 ABUS

Jaka jest rozdzielczość kamery HDCC32502?

Kamera HDCC32502 oferuje rozdzielczość 2 MPx (1920 × 1080 pikseli), z szybkością klatek 25 lub 30 kl./s w zależności od wybranego formatu wideo.

Jak zmienić format analogowy (TVI, CVI, AHD, CVBS)?

Aby zmienić format, odkręć pokrywę przełącznika, a następnie przytrzymaj przycisk przez 5 sekund. Format zmienia się w kolejności: TVI → CVI → AHD → CVBS. Format domyślny to TVI.

Jaki jest maksymalny zasięg kabla wideo?

Maksymalna długość kabla koncentrycznego (z wtyczką BNC) między kamerą a rejestratorem wynosi 800 metrów przy 2 MPx. Przy rozdzielczości 5 MPx zasięg jest ograniczony do 300 metrów.

Jak uzyskać dostęp do menu OSD kamery?

Menu OSD jest dostępne tylko przez rejestrator lub klawiaturę sterującą PTZ. Użyj opcji «Iris+» lub wybierz preset 95, aby otworzyć menu. Nawigacja za pomocą klawiszy strzałek PTZ.

Czy kamera HDCC32502 jest kompatybilna z rejestratorem 5 MPx?

Tak, ale rozdzielczość zostanie ograniczona do rozdzielczości rejestratora. Na przykład z rejestratorem TVVR33600 (maks. 4 MPx) rozdzielczość 5 MPx nie jest obsługiwana i zostanie automatycznie zmniejszona do 4 MPx.

Jak ustawić czułość podczerwieni?

W menu OSD przejdź do DAY NIGHT, a następnie SMART IR. Można wybrać jeden z trzech trybów: Tryb 1 (wewnątrz/na zewnątrz), Tryb 2 (wewnątrz), Tryb 3 (na zewnątrz). Poziom IR reguluje się osobno w LEVEL.

Co zrobić, jeśli obraz jest zakłócony?

Sprawdź, czy kable nie są ułożone w pobliżu kabli elektrycznych. Użyj filtrów przeciwzakłóceniowych, takich jak modele TVAC25220 lub TVAC25210, aby zminimalizować zakłócenia. Upewnij się również, że długość kabla nie przekracza 800 m.

Jak wyczyścić kamerę?

Najpierw odłącz zasilanie. Wyczyść obudowę wilgotną szmatką (nie używaj rozpuszczalników, alkoholu ani chemikaliów). Delikatnie pocieraj, aż do całkowitego wyschnięcia. Nigdy nie zanurzaj kamery w wodzie.

Jakie są wymagania dotyczące instalacji?

Będziesz potrzebować kompatybilnego rejestratora analogowego (TVI/CVI/AHD/CVBS), zasilacza 12 V DC, kabla koncentrycznego (BNC) do wideo oraz narzędzia do wiercenia. Dołączony szablon wiertniczy ułatwia pozycjonowanie. Przestrzegaj podanych odległości kabla.

Gdzie znaleźć deklarację zgodności CE?

Deklaracja zgodności UE jest dostępna do bezpłatnego pobrania na stronie notice-facile.com powiązanej z tą kamerą. Możesz również skontaktować się z obsługą klienta ABUS pod adresem [e-mail].

INSTRUKCJA OBSŁUGI HDCC32502 ABUS

Dziękujemy za zakup naszego produktu.

Firma ABUS Security-Center niniejszym oświadcza, że kamery są zgodne z wymogami następujących dyrektyw UE: Dyrektywy o kompatybilności elektromagnetycznej 2014/30/UE oraz Dyrektywy RoHS 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny na poniższych stronach:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

W przypadku pytań należy zwracać się do sprzedawcy

lub skontaktować się z naszym serwisem:

Adres: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Deutschland

Adres e-mail: [e-mail]

Tel.: [phone]

Godziny pracy infolinii: pon.-czw.: w godz. 8:00–17:00, piątek: w godz. 8:00–14:00

Zapis danych jest objęty przepisami w zakresie ochrony danych, obowiązującymi w poszczególnych krajach.

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważone zostaną w niej braki lub niedokładności, prosimy o ich zgłaszanie w formie pisemnej na podany powyżej adres.

Firma ABUS Security-Center GmbH nie ponosi odpowiedzialności za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze powstałe w związku z wyposażeniem, wydajnością i zastosowaniem tego produktu. Treść niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie informuje o zagrożeniu dla zdrowia, np. wskutek porażenia elektrycznego.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, których należy bezwzględnie przestrzegać.
	Symbolem tym oznaczane są specjalne porady i wskazówki dotyczące obsługi.

Wyliczenia

13. ...14. ...	Wyliczenia z ustaloną kolejnością w tekście lub ostrzeżeniu.
• ...• ...	Wyliczenia bez ustalonej kolejności w tekście lub ostrzeżeniu.

Użytkowanie zgodne z przeznaczeniem

Urządzenie należy użytkować wyłącznie w sposób zgodny z jego konstrukcją i przeznaczeniem! Każde inne użycie jest uważane za niezgodne z przeznaczeniem!

Ważne zasady bezpieczeństwa

Informacje ogólne

Przed pierwszym użyciem urządzenia należy dokładnie przeczytać poniższe wskazówki i przestrzegać wszystkich ostrzeżeń, nawet jeżeli użytkownik posiada doświadczenie w posługiwaniu się sprzętem elektronicznym.

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne ani osobowe spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Należy starannie przechowywać ten podręcznik do wykorzystania w przyszłości.

Sprzedając lub oddając urządzenie, koniecznie przekazać także niniejszą instrukcję.

Poniższe informacje dotyczące bezpieczeństwa i zagrożeń służą nie tylko ochronie Twojego zdrowia, lecz także ochronie urządzenia. Dlatego prosimy o dokładne zapoznanie się z poniższymi punktami:

Zasilanie elektryczne

• Zasilać urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego.
• Przed przystąpieniem do konserwacji lub instalacji odłączyć urządzenie od zasilania sieciowego
• Urządzenie odłączone jest całkowicie od sieci elektrycznej tylko wtedy, gdy wyjęty jest zasilacz.
• Aby całkowicie odłączyć urządzenie od sieci, należy wyciągnąć wtyczkę z gniazda sieciowego.
• Aby wyeliminować niebezpieczeństwo pożaru, na czas dłuższej przerwy w użytkowaniu należy zasadniczo wyjmować wtyczkę urządzenia z gniazda sieciowego.

Przeciążenie/przepięcie

• Przed wichurą i/lub burzą z niebezpieczeństwem wyładowań atmosferycznych zawsze odłącać urządzenie od sieci elektrycznej lub podłącać je do zasilacza UPS.
• Unikać przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

Kable

• Wszelkie kable zawsze chwytać za wtyczkę i nie ciągnąć za sam kabel.
• Nie dotykać kabla sieciowego mokrymi rękami, ponieważ może to spowodować zwarcie lub porażenie elektryczne.
• Nie stawiać urządzenia, mebli i innych ciężkich przedmiotów na kablach i uważać, aby nie były one zagięte, zwłaszcza przy wtyczce i gniazdach przyłączeniowych.
• Nie wiązać węzłów na kablu ani nie spinać go razem z innymi kablami.
• Wszystkie kable powinny być ułożone tak, aby nikt po nich nie chodził i aby nie zawadzały.
• Uszkodzony kabel sieciowy może spowodować pożar lub porażenie elektryczne. Regularnie sprawdzać stan kabla sieciowego.
• Nie zmieniać kabla sieciowego i wtyczki sieciowej ani nie manipulować nimi.
• Nie używać adapterów ani przedłużaczy niespełniających wymagań obowiązujących nom bezpieczeństwa i nie wprowadzać żadnych zmian w kablach prądowych lub sieciowych.

Dzieci

Dzieci nie mogą mieć dostępu do urządzeń elektrycznych! Nie pozostawiać bez nadzoru dzieci używających urządzeń elektrycznych. Dzieci nie zawsze są w stanie prawidłowo rozpoznać możliwe niebezpieczeństwa. Drobne części mogą zagrażać życiu w przypadku połknięcia.
- Również folie z opakowania przechowywać w miejscu niedostępnym dla dzieci. Niebezpieczeństwo uduszenia!
- Urządzenie nie może trafić do rąk dzieci. W razie nieprawidłowego użytkowania mogą wyskoczyć sprężyste elementy i spowodować obrażenia (np. oczu).

Monitoring

• Korzystanie z urządzeń do monitoringu może być w niektórych krajach prawnie zakazane lub regulowane.
• Przed uruchomieniem urządzenia użytkownik powinien upewnić się, czy monitoring mieści się w granicach obowiązujących przepisów prawa.

Miejsce ustawienia/środowisko pracy

Na urządzeniu nie wolno kłaść ciężkich przedmiotów.

Urządzenie jest przeznaczone do eksploatacji wyłącznie w pomieszczeniach o odpowiedniej temperaturze lub wilgotności powietrza (np. w łazienie) lub w miejscach nadmiernie zapylonych. Dokładne informacje sprawdzić w danych technicznych poszczególnych urządzeń.

Przestrzegać następujących zasad:

zawsze zapewnić odpowiednią wentylację (nie ustawiać urządzenia na regałach, na grubym dywanie, na łóżku lub w innych miejscach, w których szczeliny wentylacyjne mogłyby być zasłonięte, i zachowywać odstęp od innych przedmiotów co najmniej 10 cm z każdej strony);
■ chronić urządzenie przed działaniem źródeł ciepła (np. ogrzewania);
- na urządzenia przeznaczone do wnętrz nie może padać bezpośrednio światło słoneczne bądź silne światło sztuczne;
- urządzenie nie może stać w pobliżu pół magnetycznych (np. głośników);
- na urządzeniu lub obok niego nie mogą stać przedmioty będące źródłem otwartego ognia, (np. palące się świece);
- unikać kontaktu urządzeń przeznaczonych do wnętrz z wodą rozpryskową i kapiącą oraz z agresywnymi cieczami;
- nie eksploatować urządzenia w pobliżu wody, w szczególności zanurzać go (nie stawiać na urządzeniu lub obok niego przedmiotów napełnionych woda, np. wazonów lub napojów);
■ zapobiegać dostawaniu się ciał obcych do środka;
- nie narażać urządzenia na duże wahania temperatury, w przeciwnym razie skraplająca się wilgoć zawarta w powietrzu może spowodować zwarcia;
- nie narażać urządzenia na nadmierne wstrząsy i wibracje.

Rozpakowanie

Rozpakowując urządzenie, należy zachować szczególnie ostrożność.

Opakowania i materiały pomocnicze do pakowania nadają się do recyklingu i powinny być przekazane do ponownego wykorzystania.

Nasze rady:

Papier, karton i tekture falistą oraz elementy opakowania z tworzyw sztucznych wrzucać do przewidzianych do tego celu pojemników zbiorczych.

Jeżeli w miejscu zamieszkania użytkownika nie ma takich pojemników, materiały te można wyrzucać razem z innymi odpadami domowymi.

Ostrzeżenie

W przypadku stwierdzenia uszkodzenia oryginalnego opakowania sprawdzić najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Uruchamianie

- Przed pierwszym uruchomieniem spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i instrukcji obsługi!

	OstrzeżenieInstalując urządzenie w istniejącej instalacji monitoringu wideo, upewnić się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia!
	OstrzeżenieNieprawidłowe i niefachowo wykonywane prace przy sieci elektrycznej lub instalacjach wewnętrznych stanowią zagrożenie nie tylko dla użytkownika, lecz także dla innych osób. Okablować instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu, ani też nie mogły zostać połączone w wyniku uszkodzenia.

Konserwacja i pielęgnacja

Konserwacja jest potrzebna w razie uszkodzenia urządzenia, np. uszkodzenia wtyczki sieciowej, kabla sieciowego lub obudowy, w razie dostania się cieczy lub innych przedmiotów do wnętrza urządzenia, po kontakcie z deszczem lub wilgocią lub w razie nieprawidłowego działania, a także po upadku.

Konserwacja

• W razie dysmenia, nietypowych odgłosów lub zapachów natychmiast wyłączyć urządzenie i wyciągnąć wtyczkę sieciową z gniazda. W tych przypadkach nie wolno kontynuować używania urządzenia przed jego sprawdzeniem przez specjalistę.
  ■ Wszelkie prace konserwacyjne powierzać tylko wykwalifikowanym specjalistom.
• Pod żadnym pozorem nie otwierać obudowy urządzenia ani akcesoriów. W przypadku otwartej obudowy istnieje zawsze zagrożenie życia wskutek porażenia elektrycznego – otwierać obudowę wyłącznie wtedy, gdy urządzenie nie jest pod napięciem.
  W przypadku niektórych urządzeń otwarcie obudowy jest niezbędne i umożliwia:

• montaż urządzenia
- włożenie nośnika pamięci (karty SD lub dysku twardego)
- dostęp do istotnych funkcji (przycisk Reset albo WPS)

Czyszczenie

• Obudowę urządzenia należy czyścić wyłącznie wilgotną szmatką.
• Nie używać rozpuszczalników, spirytusu, rozcieńczalników itd., ani substancji takich jak: solanka, preparaty owadobójcze, rozpuszczalniki zawierające chlor lub kwasy (salmiak), proszek do szorowania.
• Bawełnianą ściereczką delikatnie przecierać powierzchnię aż do całkowitego wysuszenia.

W pracującym urządzeniu występuje niebezpieczne napięcie. Na czas konserwacji lub czyszczenia odłączyć urządzenie od sieci!

Spis treści

1. Zawartość opakowania ....86
2. Opis sprzętu....87

2.1. HDCC32561/HDCC35560....87
2.2. HDCC42561/HDCC45560....87

1. Montaż/instalacja....88

3.1. HDCC32561/HDCC35560....88
3.2. HDCC42561/HDCC45560....89
3.3. Montaż kabla wideo....89
3.4. Zmiana formatu analogowego 89
3.5. Rozdzielczość 5 Mpx HDCC35560/HDCC45560 .....90

1. Menu ekranowe (OSD) 90

1. Zawartość opakowania

HDCC32561

■ Kamera analogowa HD 2 Mpx
■ Szablon do wykonywania otworów
■ Kabel kombi 30 m
■ Material montażowy
■ Instrukcja

HDCC35560

■ Kamera analogowa HD 2 Mpx
■ Szablon do wykonywania otworów
- Kabel kombi 30 m
■ Materiał montażowy
- Instrukcja

HDCC42561

■ Kamera analogowa HD 2 Mpx
■ Szablon do wykonywania otworów
■ Kabel kombi 30 m
- Material montażowy
■ Instrukcja

HDCC45560

■ Kamera analogowa HD 2 Mpx
■ Szablon do wykonywania otworów
- Kabel kombi 30 m
■ Material montażowy
- Instrukcja

2. Opis sprzętu

2.1. HDCC32561/HDCC35560

1	Podstawa kamery	2	Płyta mocująca
3	Pokrywa kamery	4	Kamera
5	PrzełącznikDo przełączania formatów analogowych (TVI/CVI/AHD/CVBS)	6	Napięcie zasilania(5,5 × 2,1 mm, wtyk koncentryczny)
7	Wyjście wideo BNC (TVI/CVI/AHD/CVBS)

2.2. HDCC42561/HDCC45560

1	Uchwyt do mocowania kamery na ścianie	2	Kamera
3	Obiektyw	4	PrzełącznikDo przełączania formatów analogowych (TVI/CVI/AHD/CVBS)
5	Napięcie zasilania(5,5 × 2,1 mm, wtyk koncentryczny)	6	Wyjście wideo BNC (TVI/CVI/AHD/CVBS)

3. Montaż/instalacja

UWAGA!

W trakcie montażu kamera powinna być odłączona od napięcia sieciowego.

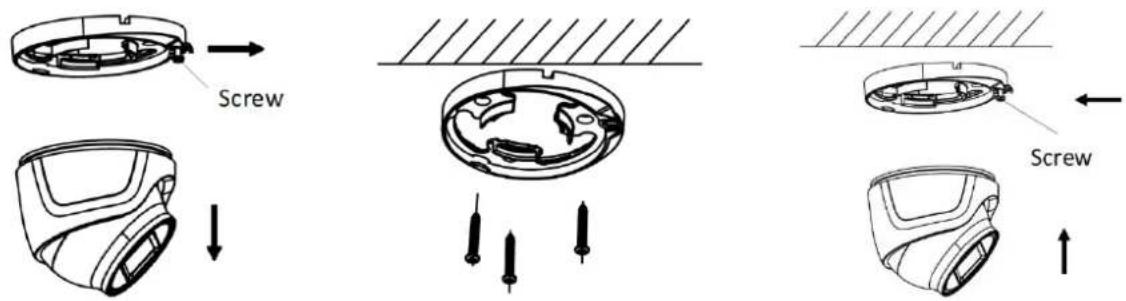

3.1. HDCC32561/HDCC35560

Przykleić dołączony szablon do wykonywania otworów w wybranym miejscu instalacji kamery. Odkręcić śrubę zabezpieczającą płytę blokującą. Do zamocowania podstawy kamery użyć dostarczonych kołków rozporowych i śrub.

Jeżeli kabel ma być ułożony z boku, należy zaczekać z ostatecznym zamocowaniem postawy kamery, aby móc jeszcze zamontować kabel kamery.

Następnie podnieść kamere z pokrywą kamery z powrotem do podstawy kamery i zablokować kamere za pomocą płyty blokującej i śruby.

Ustawienie

Odkręcić nieco śrubę z boku przy płycie blokującej, aby ustawić kamerę.

1. Obrót korpusu: 0–360°
2. Pochylenie: 0–75°
3. Obrót kamery: 0–360°

3.2. HDCC42561/HDCC45560

1

Śruba do mocowania

2

Śruby do ustawiania

Przykleić dołączony szablon do wykonywania otworów w wybranym miejscu instalacji kamery. Wywiercić potrzebne otwory.

Do zamocowania kamery użyć dostarczonych kołków rozporowych i śrub.

Ustawienie

Odkręcić nieco pierścień mocujący lub śruby mocujące, aby ustawić kamerę w żądanym kierunku.

1. Obrót korpusu: 0–360°
2. Pierścień blokujący obrót
3. Pochylenie: 0-180°
4. Śruba blokująca pochylenie
5. Obrót kamery: 0–360°
6. Śruba blokująca obrót kamery

3.3. Montaż kabla wideo

W celu przekazywania sygnału wideo z kamery do nagrywarki analogowej potrzebny jest kabel koncentryczny z wtyczką BNC (male/męska). Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 800 metrów (2 Mpx) lub 300 metrów (5 Mpx).

Należy pamiętać, że ułożenie kabli w pobliżu przewodów elektrycznych lub innych przewodzących materiałów może prowadzić do zakłóceń transmisji obrazu kamery.

Zalecenie:

Zastosowanie filtra przeciwzakłóceniowego TVAC25220 lub TVAC25210 może zminimalizować powstawanie zakłóceń.

3.4. Zmiana formatu analogowego

Fabrycznie kamery mają ustawiony format analogowy „TVI”. Aby zmienić format, należy odkręcić pokrywę przełącznika i wcisnąć oraz przytrzymać przez 5 sekund przycisk. Formaty analogowe będą przełączane w ustalonej kolejności:

TVI->CVI->AHD->CVBS

3.5. Rozdzielczość 5 Mpx HDCC35560/HDCC45560

Fabrycznie kamery 5 Mpx HDCC35560 i HDCC45560 są ustawione na niską rozdzielczość (4 Mpx). Ma to na celu po pierwsze zachowanie wyższej liczby klatek na sekundę (30 klatek na sekundę zamiast 20 klatek na sekundę), a po drugie utrzymanie standardowego formatu (4 Mpx w formacie 16:9, 5 Mpx w formacie 4:3), aby na standardowych monitorach nie powstawały czarne paski z powodu niedopasowanego formatu 4:3. Rozdzielczość można ustawiać w menu OSD kamery (patrz niżej).

Analogowa nagrywarka hybrydowa TVVR33600 obsługuje rozdzielczość do 4 Mpx (format TVI). Jeśli kamery 5 Mpx HDCC35560 i HDCC45560 mają pracować z tą nagrywarką, nie można zwiększyć rozdzielczości do 5 Mpx. Jeśli rozdzielczość została już wcześniej ustawiona na 5 Mpx, zostanie ona automatycznie zredukowana do 4 Mpx.

4. Menu ekranowe (OSD)

Menu ekranowe (OSD, On-Screen-Display) kamery można otworzyć wyłącznie za pośrednictwem urządzeń z funkcjami sterowania (nagrywarka, panel sterowania). Aby otworzyć menu OSD, należy wykorzystać opcję „Iris+” albo otworzyć ustawienie domyślne 95. Do sterowania używać przycisków strzałek PTZ urządzenia oraz opcji „Iris+” do otwierania i potwierdzania.

Menu OSD jest dostępne wyłącznie w angielskiej wersji językowej. W celach poglądowyc h można skorzystać z poniższego opisu w punktach.

Opcja „Iris+” może różnić się w zależności od modelu urządzenia

MAIN MENU (menu główne)

Ogólna nawigacja po menu

BACK

O jeden krok menu wstecz

EXIT

Zamknięcie menu głównego bez zapisywania zmian

EXIT & SAVE

Zamknięcie menu głównego i zapisanie wszystkich zmian

VIDEO FORMAT

Wybór formatu wideo

• HDCC32561/HDCC42561:

- 2 Mpx przy 25 lub 30 klatkach na sekundę

- 2 Mpx przy 25 lub 30 klatkach na sekundę

- 4 Mpx przy 25 lub 30 klatkach na sekundę

- 5 Mpx przy 20 klatkach na sekundę

EXPOSURE (ustawienia naświetlenia)

EXPOSURE MODE Tryb ustawień naświetlenia

• GLOBAL Automatycznie
• BLC Kompensacja oświetlenia konturowego
• HLC Kompensacja rozjaśnienia
- WDR Wide Dynamic Range – szeroki zakres dynamiki

AGC Automatyczna regulacja wzmocnienia.

• OFF Wył.
• LOW Niska
  • MIDDLE Średnia
• HIGH Wysoka

SLOW Shutter Czas migawki

• OFF Standardowy czas migawki
• ×2 do ×16 Wydłużony czas migawki

DAY NIGHT (ustawienia dzień/noc)

MODE Ustawianie trybu

• AUTO Automatycznie
• COLOR Obraz zawsze w kolorze
• BW Obraz zawsze czarno-biały

IR LIGHT Włączanie i wyłączanie światła podczerwonego

SMART IR Ustawianie trybu Smart IR

• MODE 1 Do wewnątrz / na zewnątrz
• MODE 2 Do wewnątrz
• MODE 3 Na zewnątrz

LEVEL Wybór poziomu IR

D->N THRESHOLD Wartości progowa z dnia na noc

• Im niższa wartość, tym wcześniej przełącza się tryb dzień/noc.
• Im wyższa wartość, tym wcześniej przełącza się tryb dzień/noc.

N->D THRESHOLD Wartość progowa z nocy na dzień (patrz wyżej)

VIDEO SETTING (ustawienia wideo)

IMAGE MODE Wybór trybu obrazu

• STD Ustawienie domyślne
• HIGH-SAT Wysokie nasycenie

WHITE BALANCE Otwieranie ustawień kompensacji bieli

BRIGHTNESS Ustawianie jasności

CONTRAST Ustawianie kontrastu

SHARPNESS Ustawianie ostrości

SATURATION Ustawianie nasycenia

3DNR Ustawianie dynamicznej redukcji szumów

MIRROR Odbicie lustrzane obrazu z kamery

• DEFAULT Normalnie
  • H Poziomo
  • V Pionowo
  • HV Poziomo i pionowo

WB (ustawienia kompensacji bieli)

MODE Ustawianie trybu

• ATW Automatycznie
• MANUAL Ustawienie ręczne

RGAIN Ustawianie wzmocnienia czerwieni

BGAIN Ustawianie wzmocnienia błękitu

FUNCTIONS (ustawienia funkcji) – tylko dla HDCC35560/HDCC45560

MOTION DET Otwieranie funkcji wykrywania ruchu

PRIVACY Otwieranie maskowania stref prywatności

PRIVACY/MOTION (otwieranie maskowania stref prywatności / wykrywania ruchu)

MODE Włączanie/wyłączanie maskowania stref prywatności / wykrywania ruchu

AREA x Edycja strefy

• DISPLAY Włączanie/wyłączanie wyświetlacza
• X POSITION Ustawianie pozycji osi X
• Y POSITION Ustawianie pozycji osi Y
• WIDTH Ustawianie szerokości
• HEIGHT Ustawianie wysokości
• RETURN Zamknięcie menu

SENSITIVITY Ustawianie czułości

COLOR Ustawianie koloru

TRANSPARENCY Włączanie/wyłączanie przezroczystości

RETURN Zamknięcie punktu menu

FACTORY DEFAULT Przywrócenie ustawień fabrycznych kamery

Introducción

Estimado cliente:
