GEBRUIKSAANWIJZING NI183ECR0520121 Ernesto

Bedienings- en veiligheidsinstructies

IAN2325

DE AT

CH NL

DE AT CH

Vouw voír het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

GB

NL Bedienings- en veiligheidsinstructies Pagina 29

Doelmatig gekruik.. 30

Onderdelenbeschrijving.. 30

Eco-functie / water sparen.. 32

Verbrandingsbescherming instellen.. 32

Afwassproeier omschakelen.

Onderhoud en reiniging

Armatuur onderhoden en reinigen..

Patroon verrangen.. 33

Afvoeren.. 34

Informatie

Drinkbarheid van leidingwater.. 34

Garantie en service.. 34

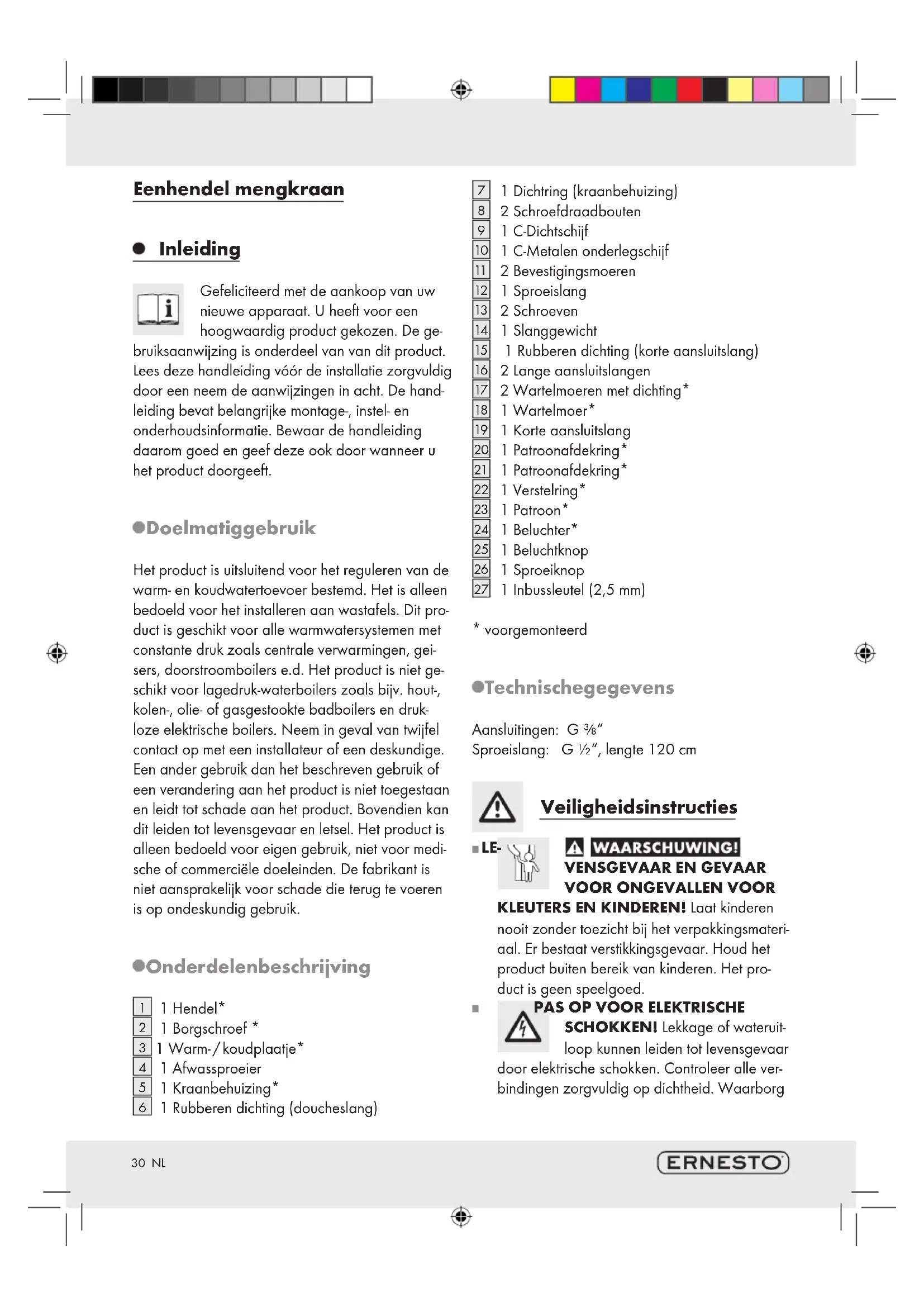

Eenhendel sekskraan

Inleiding

Gefeliciteerd met de aankoop van uwieve apparaat. U heeft voor eenhoogwaardig product gekozen. De ge

bruiksaanwijzing is onderdeel van van dit product. Lees deze handleiding voor de installmentzorgvuldig door een neem de aanwijzingen in acht. De handleiding bevat belangrijke montage-, instel- en onderhoudsinformatie. Bewaar de handleiding waarom goed en geef deze ook door wanner u het product doorgeeft.

Doelmatigbebruik

Het product is uitsluitend voor het reguleren van de warm- en koudwatertoevoer bestemd. Het is alleen bedoeld voor het installereren aan wastafels. Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, gei-sers, doorstroomboilers e.d. Het product is Niet geschikt voor lagedruk-waterboilers zoals bijv. hout, kolen-, olie- of gasgestookte badboilers en drukloze elektrische boilers. Neem in geval van twijfel contact op met een installmenteur of een deskundige. Een ander gebruik dan het beschreven gebruik of een verandering aan het product is Niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, Niet voor mediche of commerciele doeleinden. De fabrikant is nicht aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

Onderdelenbeschrijving

1

1 Hendel*

2

1 Borgschoroef

3

Warm-/koudplaatje*

4

1 Afwassproeier

5

1 Kranbehuizing*

6

1 Rubberen dichting (doucheslang)

7

1 Dichtring (kraanbehuzing)

8

2 Schroefdraadboute

9

1 C-Dichtschrift

10

1 C-Metalen onderlegschijf

11

2 Bevestigingsmoeren

12

1 Sproeislang

13

2 Schroven

14

1 Slanggewicht

15

1 Rubberen dichting (korte aansluitslang)

16

2 Lange consluitslangen

17

2 Wartelmoeren met zichting*

18

1 Wartelmoer*

19

1 Korte aansluitslang

20

1 Patroonafdekring

21

1 Patroonafdekring

22

1 Verstelring*

23

1 Patroon*

24

1 Beluchter*

25

1 Beluchtknop

26

1 Sproeiknop

27

Aansluitingen: G 3 18

Sproeislang: G 12 , lenght 120 cm

Veiligheidsinstructies

LE

WAARSCHUWING!

VENSGEVAAR EN GEVAAR

VOOR ONGEVALLEN VOOR

KLEUTERS EN KINDEREN! Laat kinderen

nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Het product is geen spelgoed.

图

loop kunnen leiden tot levensgevaar

door elektrische schokken. Controller alle verbindingen zorgvuldig op dichtheid. Waarborg

bovendien dat alle leidingen van elektrische apparaten correct en veilig geinstalleerd zich.

VOORZICTIG! GEVAAR VOOR LET

SEL! Zorg ervoor dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat kans op letsel. Houd er rekening mee dat de onderlegringen en de afdichtingen aan slijtage onderhevig�in en regelmatig要去en worden verrangen. Beschadigde delen konnen de verilgheid en de werkking beinvloeden.

Bij Niet geactiveerde of defeche verbrandbescherming kan heetwaterdoorstroom leiden tot brandwonden. Activeer daarom de verbrandbescherming zoals beschreiben in hoofdstuk 'Verbrandbescherming instellen' en controllerer deinstlingen zorgvuldig.

VOORZICHTIG! Zorg ervoor dat het warm-/koudplaatje 3 correct wordt aangebracht. De juiste volgorde is: links = rood (warm water), rechts = blauw (koud water).

ATTENTIE! GEVAAR VOOR MATERIELE

SCHADE! Laat de montage uitsluitend door deskundige Personen uitvoeren. Ondichtheden of waterlekkages konnen aanzienlijke materiele schade aan bouwwerken of inboedel veroorzaken. Controller aan darom alle verbindingen zorgvuldig op dichtheid.

Let erop, dat alle borgmiddelen correct gemonteerd zich, om te voorkomen dat water door een ondichte verbinding kan lekken.
Maak u voor de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateraansluiting en hoofdkraan.
We raden de inbouw van een filter of een hoekventiel aan. Zo beschermt u de mengkraaninggang gegen onjuiste behuizingen en daarmee het patroon 23 gegen beschadigingen.
Het product is uitsluitend geschikt voor het gebruik in ruimtes met een temperatuur boven de 0^ C. Onderbreek de watertoevoer bij kans op vriezen en leeg de mengkraan.

Montage

Opmerking: zorg ervoor dat u met het product vertrouwd raakt voor de montage. Lees hiervoor

aandachtig de volgende montagehandleiding en de veiligheidsvoorschriften. Bij een onjuiste montage is de garantie - vooral op gevolgschade -uitgesloten.

VOORZICHTIG! Sluit de hoofdwaterleiding af voor de installmente. Anders bestaat er gevaar voor letsel of materiele schade.
VOORZICHTIG! Verdraai de aansluitslan-gen 19 Niet en zet deze nicht onder spanning.

Opmerking: voor deze stap heeft u een kruskopschroeverbendraier, een schroevendraier en een steeksleutel SW 10 mm nodig.

Ga als volgt te werk:

VOORZICHTIG! Let erop dat u de aansluit-slang 16 19 alleen handmatig vastdraait. Gebruik geen stang of moersleutel. Anders kan dit tot beschadigingen aan het product leiden.
Schroef de beiden lange aansluitslangen 16 handmatig vast in de beiden boringen aan de buitenkant van de kraan.
Schroef de korte aansluitslang 19 handmatig vast in de middelste boring van de kraan.
Steek het vrijie einde van de waterslang 12 vanaf boven door de kraanbehuizing 5
Schroef de beiden boute n 8 met een schroe-vendraier tot de aanslag in de kraanbehui-zing 5 en verwijder de beide bevestigingsmoeren 11.
Leg de dichtring 7 in de gleuf aan de onder- kant van de kraanbehuzing 5 en steek.Deze in de opening op uw wastafel.
Zet verwolgens de C-dichtingsschijf 9 onder de wastafel en dan de C-metalen onderleg-schijf 10 op de bouten 8.
Schroef nu de beiden bevestigingsmoeren op de bouten 8 en trek deze met de moersleutel SW 10 mm aan tot de kraan op de wastafel bevestigd is.
Leg de rubberen dichting 6 in de wartelmoer van de waterslang 12 en schroef de wartelmoer op het schroefdraad van de waterslang 4
Leg de rubberen dichting 15 in de wartelmoer 18 van de korte aansluitslang 19 en verbinddezemet de waterslang 12.
Bevestig het gewicht van de slang 14 zo aan de waterslang 12 aan de onderkant van de wastafel, dat de spreier 4 voldoende UIT de

ERNESTO

kraan te trekken is en in geplaatste toestand nog goed wordt gehonden.

Bevestig.beide lange aansluitslangen 16 aan de voorgemonteerde dichtingen 17 indien nodig aan de hoekventielen. Let op de juiste aansluiting aan het koude of warme water.

Ingebruikname

Controleer in ieder geval alle verbindingen na de eerste ingebruiksrname zorgvuldig op dichtheid.

Om möglichke verontreinigingen te vermijden, moet de kraan voor het eerste gebruik worden doorgespoeld. Ga hiervoor als volgt te werk:

Schroef de beluchter 24 van de spoelslang af 4.
Open de hoofdwaterleiding en LAST het water twee minutes lang stromen om residuen op te losesen.
Schroef de beluchter 24 vervolgens wee aande spoelslang 4.

Bediening

Opmerking: spoel de leidingen van de kraan grondig indien deze gedurende langere fictid Niet worden gebruikt, om drinkwaterstilstand en residuen op te losesten.

Open de hoofdkraan.
Trek de hendel 1 aan en draai hem naar rechts of links om de sterkte of de temperatuur van de watertoevoer te reguleren.

Warm water:

Draai de hendel 1aar links.

Koud water:

Draai de hendel 1 maar rechts.

• Controller de functie van de mengkraan. Draai hiervoord hemel in alle mogelijk posities. Controller alstublieft alle aansluitingen regelmatig op dichtheid.

- Eco-functie/water sparen

Het patroon 23 van deze kraan beschikt over een eco-functie. Deze functie begrenst de hoeveelheid doorstromend water. Daardoor kurz u tot 50% water besparen (zie afb. B).

Trek aan de hendel 1 tot u een lichte weerstand voelt. Deze waterdstand zorgt voor een stop bij halve opening en begrenst zo eenvoudig de waterdoordstroming.
Indien u de doorstromingshoeveelheid wilt verhogen, beweegt u de hendel met lichte druk via de watstand.

Verbrandingsbescherming instellen

Het patroon 23 van deze kraan beschikt over een verbrandingsbescherming. Deze functie is Niet geactiveerd (neutrale instelling (zie afb. C / I).

Opmerking: verander de instelling van de verbrandingsbescherming pas nadat u de kraan heeft gemonteerd.

Opmerking: voor deze stap heeft u de meegeleverde inbussleutel (2,5 mm) 27 nodig.

Ga als volgt te werk:

Draai de algemene watertoevoer dicht.
Verwijder het warm-/koudplaatje 3 terwijl u de hendel 1 in de bovenste positie brengt en van binnen met een lang vlak voorwerp het warm-/koudplaatje 3 er voorzichtiguit drukt.
Verwijder de borgschoef 2 met de inbussleutel 27 door gegen de klok in te draaien.

VOORZICHTIG! Draai de schroef er nicht vollediguit. Verwijderdeze slechts zover totdat de hendel 1licht of te nemen is.

Haal de hendel 1 eraf.
Schroef de patroonafdekring 20 eraf.
Trek de rodeversteling 22 nu maar boven met behulp van een schroevendraajer.

Opmerking: druk de patroontap iets maarachten. Dit vereenvoudigt het om de versteling 22 omhoog te trekken.

#

VOORZICHTIG! Gebruik geen tang. Verwijder de patroonmoer en neem het patroon 23 hiet af.

Hoeveelheid warm watertoevoer reduceren:

Zet de versteling 22 er volgens afb. C/II weer op.

Hoeveelheid warm watertoevoer volledig begrenzen:

Zet de versteling 22 er volgens afb. C / III op.

Begrenzer voor warm watertoevoerhoeveelheid deactiveren:

Zet de versteling 22 er volgens afb. C / I op (neutrale versteling).
Monteer na het instellen van de verbrandingsbescherming de patroonafdekring 20 en de hendel 1 handmatig zoals bij de demontage.

Afwassproeieromschakelen

De afwassproeier 4 is met omschakelknoppen 25, 26 voor de spoelfunctie uitergerust.

Druk op de bovenste knop [26] op de spoelkop om de spreier te activeren.
Druk op de onderste knop 25 om de beluchter 24 te activeren.

- Onderhoud en reiniging

Armatuuronderhouden en reinigen

Houd er a.u.b. rekening mee dat sanitaire armaturen special onderhoud vragen. Neem.daarom de vol-gende instructies in ache:

Gebruik in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen of harde reinigingsborstels enz. Deze zouden het oppervlak van het product konnen beschadigen.
Droog uw armaturen na ieder gebruik af met een doek om eventuele kalkaanslag te vermijden.
Reinig het product met een iets vochtige, zachte doek en eventueel met een mild reingingsmiddel.

Schroef de beluchter 24 er regelmatig uit en verwijder de kalkresten en verruiling. Vervang de beluchter 24 voor een neue bij zeer sterke verruiling of beschadigingen door deze via het aangegeven servicepunt te bestellen.

Opmerking: de beluch is in een normale toestand met de hand af te schroeven. Gebruik anders een schroevendraaier 22 mm en wikkel een dunne, vochtige doek om de beluchter zodat u deze Niet beschadigt. Ook een buistang met kunststoffbekken is hiervoor geschikt.

Bij het Niet in acht nemen van de onderhoudsin-Structies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen de garantieclaims te vervallen.

Patroonvervangen

Een patroon 23 is een sluitingsdeel, dat op basis van kalkgehalte of verruiling van het water moet worden uitgewisseld. Deze zet u vast als de hendel 1 moeilijk te gebruiken is. Een newu patroon 23 kunt u bij het aangegeven servicepunt verkrijgen.

Opmerking: voor deze stap heeft u de meegeleverde inbussleutel (2,5 mm) 27 nodig.

Om het patroon 23 te verrangen, gaat u te werk als volgt (afb. A):

Draai de hoofdkraan dicht. Laat het in de leiding achtergebleven water weglopen.
Verwijder het warm-/koudplaatje 3 terwijl u de hendel 1 in de bovenste positie brengt en van binnen met een lang vlak voorwerp het plaatje er voorzichtiguit drukt.
Verwijder de borgschroef met de inbussleutel 27 door gegen de klok in te draaien.

VOORZICHTIG! Draai de schroef er nicht volledig uit. Verwijder deze slechts zover totdat de hendel 1 Licht af te nemen is.

Haal de hendel 1 eraf.
Schroef de patroonafdekring 20 eraf.
Neem de waaronder liggende patroon-beveiligingsring 21 eraf met een schroevendraaier en

trek het complete patroon 23uit de krananbe-huizing5.

Zet hetijke patroon [type 40 M ESV]
weer precies zo in de kraanbehuzing [5].
Opmerking: let op de juiste positie van de dichting onder het patroon [23]. Zorg ervoor dat de voeringen in de waarvoor bedoelde gaten zitten.
Monteer alle erder genoemde delen weeR. Trek de patroon-beveiligingsring21 met de hand aan terwijl u gelijkti\dig de kraan tegen de draaibeweging vast houdt. Op die manier is de dichtheid gegarandeerd en zorgt u er-. Voor dat het bewegen van de hendel Niet stroef verloopt.

Afvoeren

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Uw gemeentelijk overheid verstrekt informatatie over de möglichkheden om het Nieteer gebruekte product te verwijderen.

- Informatie

Drinkbaarheidvan leidingwater

Raadpleeg uw gemeente over de drinkbaarheid van het water in uw stad / gemeente.

Principieel gelden de volgende adviezen voor de drinkbaarheid:

Laat water uit leidingen even stromen als het langer dan vier uur in de leidingen heeft gestaan. Gebruik geen stagnatieewater voor het bereiden van voeding en drank, vooral Niet bij het voeden van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kunt u.daaraan herkennen, dat het duidelijk kouder uit de leidingkomt dan stagnatieewater.
Gebruik geen stagnatewater uit verchroomde leidingen voor de voeding en / of lichamelijke

verzoring wanner u allergisch op nikkel reageert. Dergelijk water kan sterk nikkelhoudend zich en een allergische reactie veroorzaken.
Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmidellen tijdens de zwangerschap. Lood worden aan het drinkwater afgegeven en is vooral voor zuigelingen enkleine kinderen uiterst schadelijk voor de gezondheid.

- Garantie en service

De garantieperiode bedraagt drie jaer en begint op de dag van aankoop. Bewaar a.u.b.de kassabon als aankoopbewijs.

Tijdens de garantieperiode können defecte kraten\ aar het serviceadres worden verstuurd. U ontvangt\ dan een nieuw of gerepareerd product Gratis retour.

Na verloop van de garantietijd heeft u tevens de mogelijkheid om het defecte product voor reparaties te versturen maar het aangegeven adres. Na verz讲究en van de garantieperiode要去en alle voorkomende reparaties vergoed worden.

Uw wettelijke rechten worden door deze garantieniet beperkt.

IAN 72325

Neem bij vragen of storingen contact op met het volgende serviceadres:

Eisl Sanitar GmbH · Mattseer LandestraBe 8

A-5101 Bergheim

Tel.: [phone]*

Tel.: [phone]

Fax: [phone]

[e-mail]

* Gratis nummer.

Productbeschrijving:

Eenhendel mengkraan
