GEBRUIKSAANWIJZING Z31180 Ernesto

Montage-, bedienings- en veiligheidsinstructies

DE AT CH

EINHEBEL-KÜCHENARMATUR

NL/BE Montage, bedienings-en veiligheidsinstructies Pagina 6

DE/AT/CH

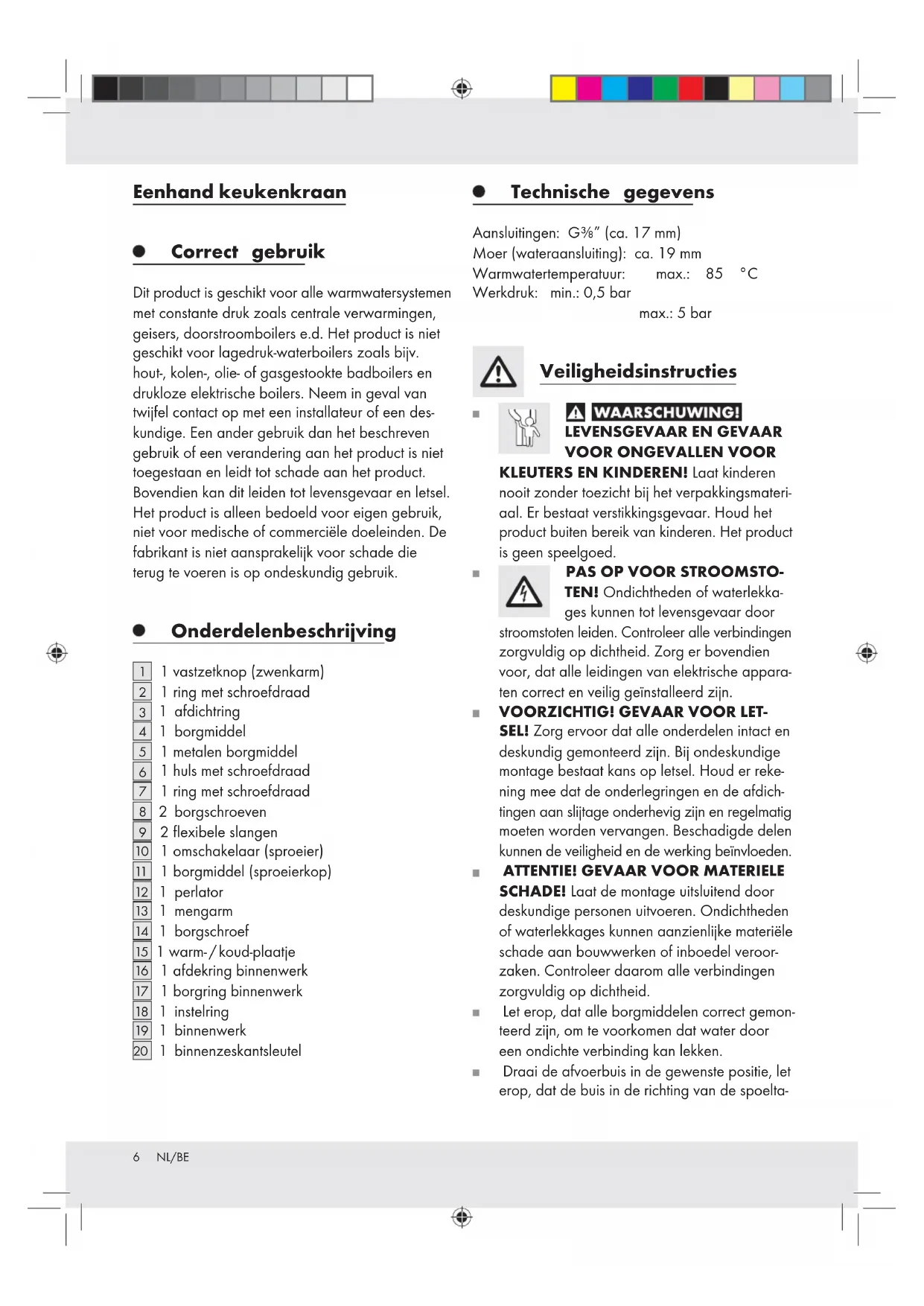

Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is nicht geschikt voor lagedruk-waterboilers zoals bijv. hout-, kol-, olie- of gasgestookte badboilers en drukloze elektrische boilers. Neem in geval van twijfel contact op met een installmenter of een deskundige. Een ander gebruik dan het beschreven gebruik of een verandering aan het product is Niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, Niet voor medische of commerciele doeleinden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

- Onderdelenbeschrijving

1 1 vastzetknop (zwenkarm)
2 1 ring met schroefdraad
3 1 aufdichtring
4 1 borgmiddel
5 1 metalen borgmiddel
6 1 huls met schroefdraad
1 ring met schroefdraad
8 2 borgschoroeven
9 2 flexibe slangen
10 1 omschakelaar (sproeier)
1 borgmiddel (sproeierkop)
12] 1 perlator
13 1 mengarm
14 1 borgschoef
15 1 warm-/koud-plaatje
16 1 afdekring binnenwerk
17 1 borgring binnenwerk
18] 1 instelring
19 1 binnenwerk
[20] 1 binnenzenskantsleutel

Moer (wateraansluiting): ca. 19 mm

Warmwatertemperatuur: max.: 85 °C

Veiligheidsinstructies

WAARSCHUWING!

LEVENSGEVAAR EN GEVAAR

VOOR ONGEVALLEN VOOR

KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Het product is geen spelgoed.

TEN! Ondichtheden of waterlekkages hunnen tot levensgevaar door

stroomstoten leiden. Controller alle verbindingen zorgvuldig op dichtheid. Zorg er bovendien voor, dat alle leidingen van elektrische apparaten correct en veilig geinstalleerd zich.

VOORZICHTIG! GEVAAR VOOR LET-

SEL! Zorg ervoor dat alle onderdelen intact en deskundig gemonteerd zich. Bij ondeskundige montage bestaat kans op letsel. Houd er rekening mee dat de onderlegringen en de afdichtingen aan slijtage onderhevig zich en regelmatig moeten worden verrangen. Beschadigde delen konnen de veiligheid en de werkung beivloeden.

ATTENTIE! GEVAAR VOOR MATERIELE

SCHADE! Laat de montage uitsluitend door deskundige Personen uitvoeren. Ondichtheden of waterlekkages konnen aanzienlijke materielle schade aan bouwwerken of inboedel veroorzaken. Controller aan derom alle verbindingen zorgvuldig op dichtheid.

Let erop, dat alle borgmiddelen correct gemonteerd zichn, om te voorkomen dat water door een ondichte verbinding kanlekken.

Draai de afvoerbuis in de gewenste positie, let erop, dat de buis in de richting van de spoelta

fel wijst. Anders kan vrijkomend water tot aan-zienlijke waterschade aan bouwwerken leiden.

VOORZICHTIG! GEVAAR VOOR VER

BRANDINGEN! Let er bij de warmwaterinstelling op dat u de watertemperatuur nicht te heet instelt.

Maak u voor de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateraansluitingen en hoofdkranen.
Lees de gebruiksaanwijzing alstublieft vooraf-gaande aan montage en het gebruik aandachtig door. Bewaar alle veiligheidsinstrumentes en aanwijzingen voor later gebruik!

Montage

- Armatuur installeren

Draai de hoofdkraan zich, om het vrijkomen van water door ondichte plekken te voorkomen. Laat het in de leiding achtergebleven water weglopen.
Installer de armatuur Zoals weergegeven in afbeeldingen A en B.

VOORZICHTIG! Buig de flexibele slangen 9 nicht en zet ze Niet onder spanning. Anders bestaat gevaar voor materiele schade.

Armatuurdoorspoelen

Om möglichke verontreinigingen te verwijderen,要去 de armatuur voor het eerste gebruik worden doorgespoeld. Ga hiervoor als volgt te werk (zie afb.C):
Schroef de perlator 12 en de spreier eraf.
Open de hoofdkraan en de sproeier en LAST het water gedurende twee minutes stromen.
Schroef de perlator en de sproeier verrolgens weever vast.

Bediening

Ingebruikname

Opmerking: Wonneer u de armatuur gedurende een langereperiode Niet hebt gebruikt, dient u de leidingen eerst goed door te spoelen om drinkwaterstagnatie en resten op te losesen.

Open de hoofdkraan.
Til de mengarm 13 omhoog en zwenk deze waar rechts of links, om de hoeveelheid water c.q. de temperatuur van het water te regelen.
Druk op de omschakelaar 10, om de sproeier in te stellen.
Druk nog een keer op de omschakelaar, om de normale straal in te stellen.
- Controller de functie van de(AP) mengkraan. Draai hiervoar de mengarm in alle toegestane Richtingen. Controller alstublieft alle aansluitingen regelmatig op dichtheid.
Trek de spreieer een beetje hierbenden en nervolgens hier voren uit de bevestiging, om de spreier vrij bewegend te gebruiken.

- Temperatuurbegrenzung instellen

Het binnenwerk [19] van deze armatuur bezit een temperatuurbegrenzing. Deze functie is fabrieksma-tig nicht geactiveerd (neutrale instelling).

VOORZICHTIG! Verander de instelling van de temperatuurbegrenzing pas nadat u de armatuur hebt gemonteerd.

Draai de hoofdkraan zich.
Verwijder het rood / blauwe warm-/ koudplaatje 15, door de mengarm 13 in de bovenste positie te brengen en van binnen met een lang, plat voorwerp het plaatje er voorzichtiguit te drukken (zie afb. D).
Draai de borgschro met de binnenzes-kantsleutel 20 door gegen de klok in te draaien los (zie afb. D).
VOORZICHTIG! Draai de schroef er nicht vollediguit,maar alleen zo ver totdat demengarm gemakkelijk kan worden verwijderd.

Verwijder demengarm.
Maak de afdekring van het binnenwerk met de hand los en schroefervolgens de borgring van het binnenwerk met behulp van een pijptang los.
Verwijderervolgengendzwarteinstelring [18].

Opmerking: Let erop dat het beweeglijke gedeelte van het binnenwerk horizontally gepositioneer is. Zo kan met de instelring makkelijker verwijderen. Gebruik geen tang. Draai de moer van het binnenwerk Niet los en verwijder het binnenwerk Niet.

Om de warmwatertoevoer te reduceren,plaatst u de insteling weein de basispositie.
Om de warmwatertoevoer te reduceren,plaatst u de instelring zoals weergegeven in afb. E.
Om de beperking van de warmwatertoevoer\ weer op te heffen,plaatst u de instelring weer\ in de basispositie.
Vervang de mengarm, de afdekring van het binnenwerk en de borgring van het binnenwerk, nadat u de verbrandingsbescherming hebt ingesteld.

- Onderhoud en reiniging

- Armatuur onderhouden en reinigen

Houd er alstublieft rekening mee, dat armaturen special onderhoud vergen. Neem.darom de volgende instructies in acht:

Gebruik geen bijtende of alcoholhoudende producten voor het schoonmaken, waar dat deze het product hunnen beschadigen.
Schroef de perlator 12 regelmatig eraf en verwijder kalkachtige resten of vreme dooorwerpen.
Reinig uw armaturen alleen met schoon water, een mild reinigingsmiddel en een zachtde doek c.q. zeem.

Bij het Niet inacht nemen van de onderhoudsinstru cties dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen de garantieclaims te verrallen.

Verwijdering

De verpakking besteht uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt verwijderen.

Uw gemeentelijk overheid verstrekt informatie over de möglichkheden om het uitgediende producte verwijderen.

- Informatie

Drinkbaarheid van leidingwater

Informeer bij uw gemeente over de drinkbaarheid van het water in uw stad / gemeente.

Over het algemeen geldt voor de drinkbaarheid van leidingwater de volgende aanbeveling:

Laat water uit leidingen even stromen als het langer dan vier uur in de leidingen heeft gestaan. Gebruik geen stagnatieewater voor het bereiden van voeding en drank, vooral Niet bij het voeden van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kut u.daaraan herkennen, dat het duidelijk kouder uit de leiding komt als stagnatieewater.
Gebruik geen stagnatewater UIT verchroomde leidingen voor de voeding en / of lichamelijke verzorging wonneer u allergisch op nikkel reageert. Dergelijk water kan sterk nikkelhoudend zichen en een allergische reactie verroorzaken.
Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelenijdens de zwangerschap. Lood worden aan het drinkwater afgegeven en is vooral voor zuigelingen enkleine kinderen uiterst schadelijk voor de gezondheid.
