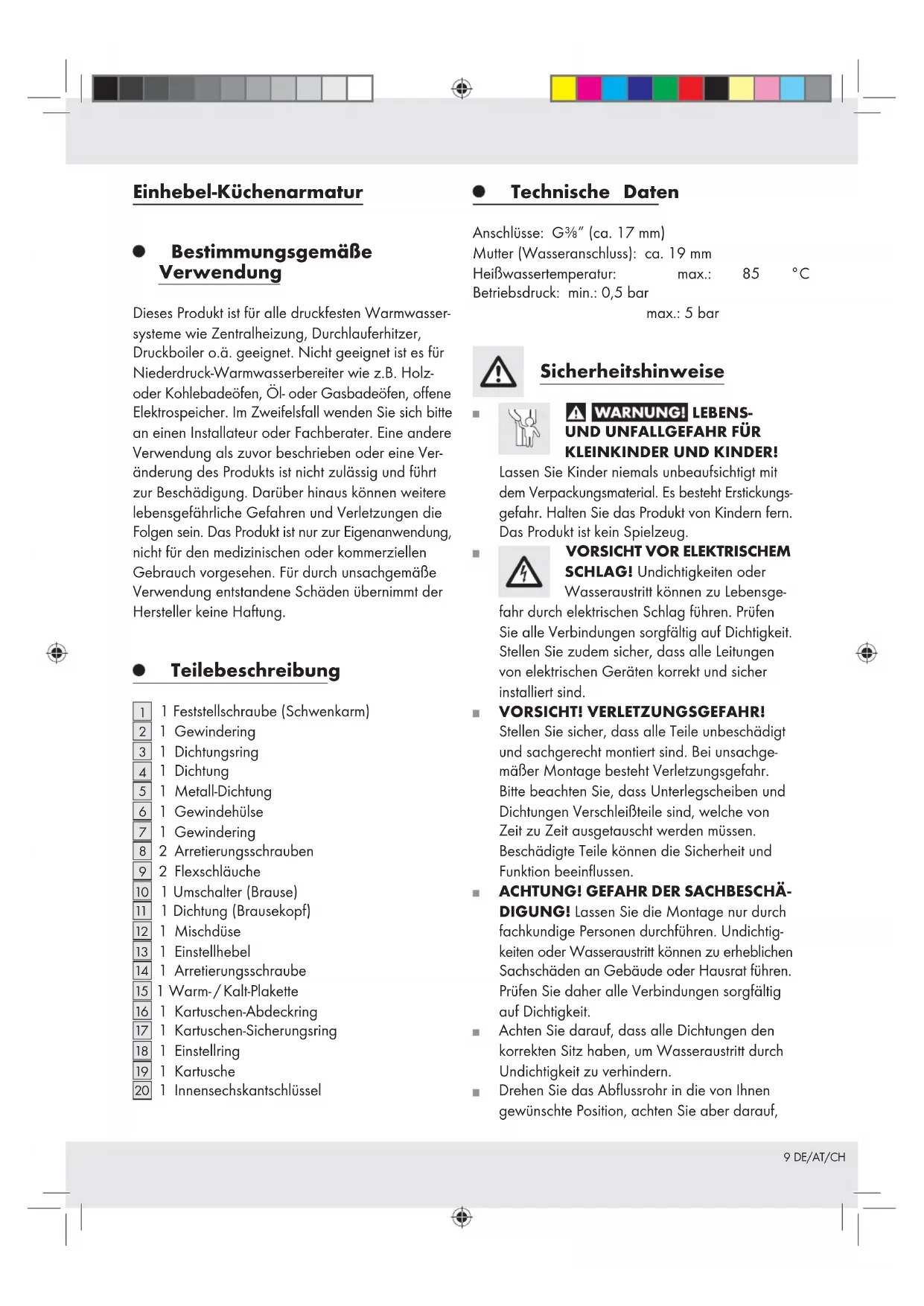

BEDIENUNGSANLEITUNG Z31180 Ernesto
Montage-, Bedienungs- und Sicherheitshinweise
2O
Z31180
ERNESTO
Montage, Bedienungs- und Sicherheitshinweise
Seite
9
EN BAS ÅGE ET LES ENFANTS! Ne
- Technische gegevens
Aansluitingen: G^3 / 8 (ca. 17 mm)
Werkdruk: min.: 0,5 bar
max.: 5 bar
Einhebel-Küchenarmatur
Bestimmungsgemäß Verwendung
Dieses Produkt ist für alle druckfosten Warmwasser-Systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz-oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sichitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus konnen weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäß Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
Teilebeschreibung
1 Feststellschraube (Schwenkarm)
2 1 Gewinding
3 1 Dichtungsring
4 1 Dichtung
5 1 Metall-Dichtung
61 Gewindehülse
7 1 Gewinding
8 2 Arretierungsschrauben
9|2 Flexschläuche
10 1 Umschalter (Brause)
1 Dichtung (Brausekopf)
12] 1 Mischduse
13 1 Einstellhebel
14 1 Arretierungsschraube
15 1 Warm-/Kalt-Plakette
16 1 Kartuschen-Abdeckring
17 1 Kartuschen-Sicherungsgring
[18] 1 Einstellring
[19] 1 Kartusche
20 1 Innensechskantschlüssel
Technische Daten
Anschlusse: G^3/8 (ca. 17 mm)
Mutter (Wasseranschluss): ca. 19 mm
HeiBwassertemperatur:
max.: 85
^
Betriebsdruck: min.: 0,5 bar
max.: 5 bar
Sicherheitshinweise
A WARNUNG! LEBENS-UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs-. gefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
VORSICHT VOR ELEKTRISCHEM SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensge
fahr durch elektrischen Schlag führen. Prufen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.
Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleifsteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen.
Beschädigte Teile konnen die Sicherheit und Funktion beeinflussen.
ACHTUNG! GEFAIR DER SACHBESCHÄDIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführren. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prufen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.
Achten Sie daraufuf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
Drehen Sie das Abflussrohr in die von Ihnengewünschte Position, achten Sie aber darauff,
das Rohr auf den Spültisch zu richten. Andernfalls kann Wasseraustritt zu erheblichen Wasserschäden am Gebäude führen.
VORSICHT! VERBRUHUNGSGEFAHR!
Achten Sie bei der Warmwassereinstellung daraufuf, dass die Temperatur des Wassers nicht zu heißt eingestellt ist.
Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
- Bette lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!
Montage

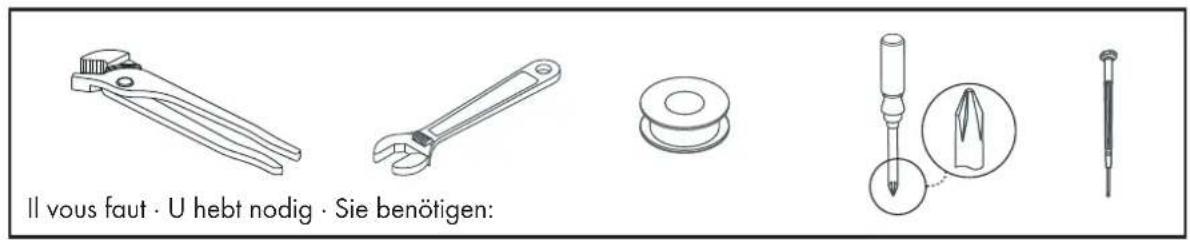

- Armatur installmenten
Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungs Wasser ablaufen.

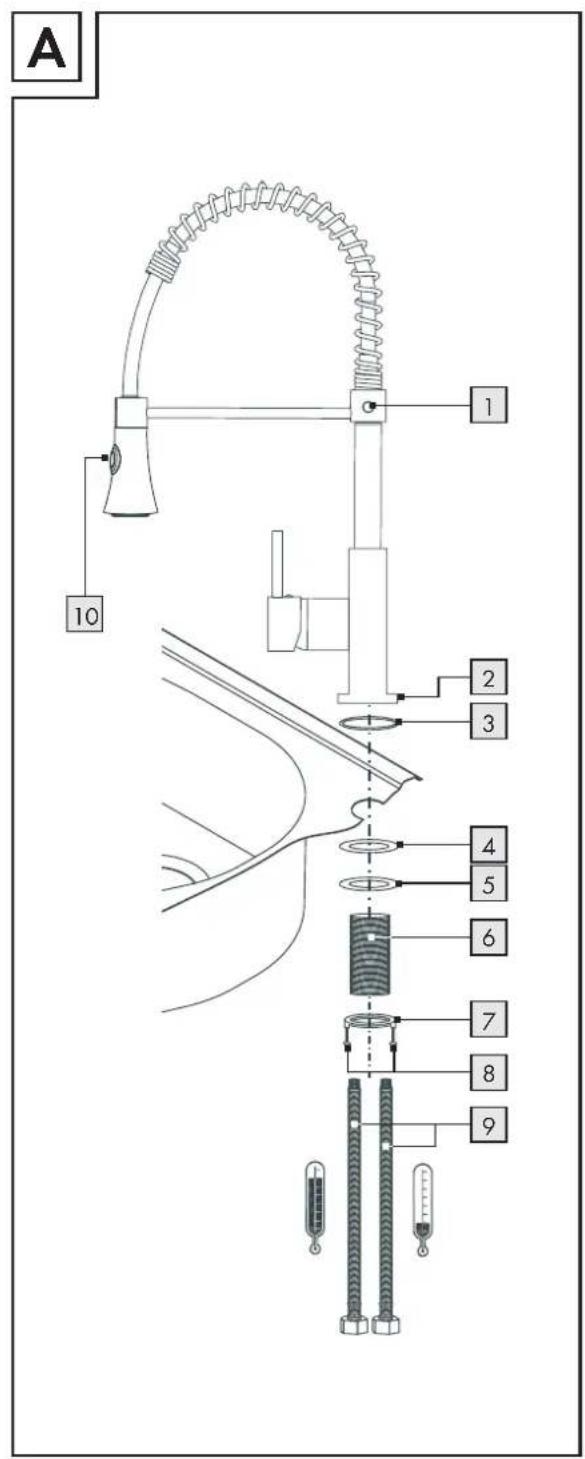

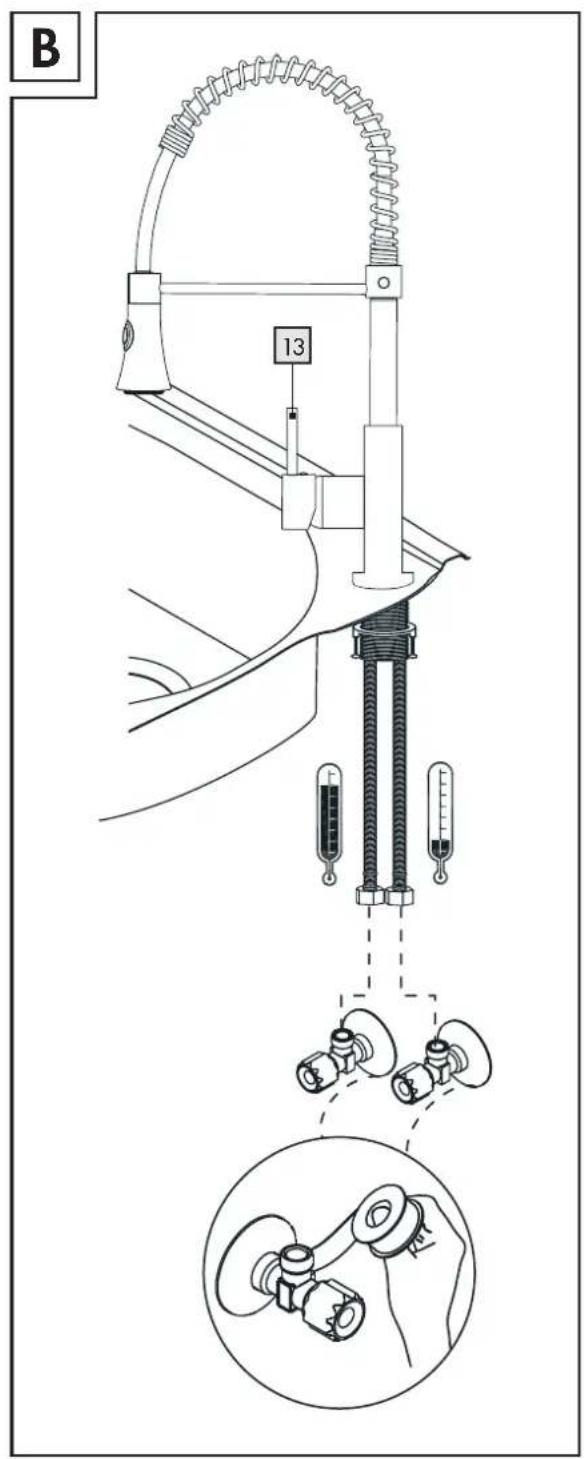

Installieren Sie die Armatur, wie in Abbildung A und B dargestellt.
VORSICHT! Verbiegen Sie die Flexschlauche 9 nicht und bringen Sie sie nicht unter Spannung. Ansonsten besteht die Gefahr der Sachbeschädigung.
Armatur durchspüssen
Um möglich Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespält werden. Gehen Sie dazu wie folgt vor (s. Abb. C):
Schauben Sie die Mischduse und die Brause ab.
- Offnen Sie die Haupt-Wasserzufuhr und die Brause und halten Sie das Wasser zwei Minuten lang laufen.
Schrauben Sie die Mischdüse und die Brause anschließend wieder an.
Bedienung
In Betriebnehmen
Hinweis: Spulen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunachst grundlich durch, um Trinkwasser-Stagnation und Rückstände aufzulosen.
Öffnen Sie die Haupt-Wasserzufuhr.
Heben Sie den Einstellhebel 13 an und schwenken Sieihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.
Drücken Sie den Umschalter um den Brausestrahl einzustellen.
Drücken Sie den Umschalter erneut, um den Normalstrahl einzustellen.
Prufen Sie den Betrieb der Mischbatterie. Schwenken Sie damit den Einstellhebel in alle erlaubten Positionen.itte prufen Sie die Anschlisse regelmäßig auf Dichtigkeit.
Ziehen Sie die Brause leicht nach unter und anschließend nach vorne aus der Halterung hersaus, um die Brause frei beweglich zu nutzen.
- Temperaturbegrenzung einstellen
Die Kartusche [19] dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werkseitig nicht aktiviert (neutrale Einstellung).
VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nach dem Sie die Armatur montiert haben.
Stellen Sie die Haupt-Wasserzufuhr ab.

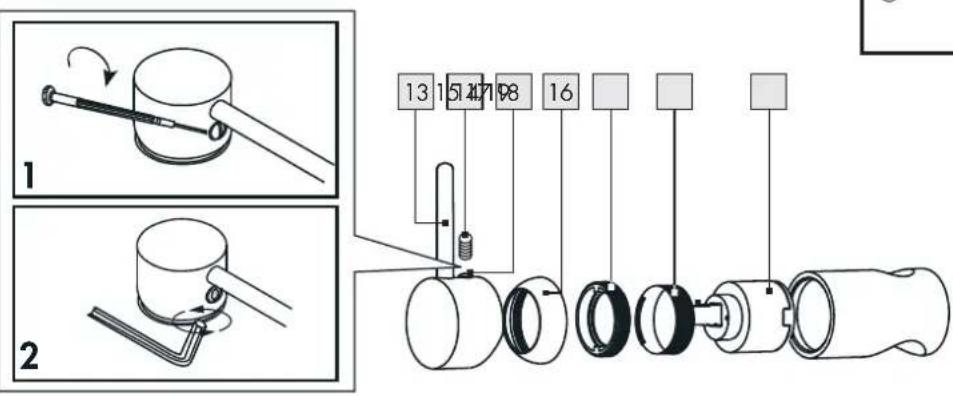

Entfernen Sie die rot / blaue Warm-/ Kalt-Plakette 15, indem Sie den Einstellhebel 13 in die oberste Stellung bringen und voninnen mit einem langen, flachen Gegenstand die Plakette vorsichtig heraus drücken (siehe Abb. D).
Lösen Sie die Arreterungsschraube 14 mit dem Innensechskantschlüssel 20 durch Drehen gegen den Uhrzeigersinn (siehe Abb. D).
VORSICHT! Schraube nicht vollständig herausdrehen, nur losen, bis sich der Einstellhebel leicht abnehmer lasst.
Entnehmen Sie den Einstellhebel.
Lösen Sie den Kartuschen-Abdeckring 16 von Hand und schrauben Sie dann den Kartuschen-Sicherungsring 17 mit Hilfe einer Rohrzange ab.
Entfernen Sie anschließend den schwarzen Einstellung 18.
Hinweis: Achten Sie darauf, dass der beweg-
liche Teil der Kartusche horizontal ausgerichtet ist. So lasst sich der Einstellung leichter entfernen. Verwenden Sie keine Zange. Losen Sie nicht die Kartuschenmutter und enthalten Sie nicht die Kartusche.
Um den Warmwasserzufluss zu reduzieren, platzieren Sie den Einstellung wieder in der Ausgangssposition.
Um den Warmwasserzufluss einzuschranken, platzieren Sie den Einstellung so wie in Abb. E beschreiben.
Um die Einschränkung des Warmwasserzuflusses aufzuheben, platzieren Sie den Einstellung in der neutralen Position.
Ersetzen Sie Einstellhebel, Kartuschen-Abdeck-ring und Kartuschen-Sicherungsring, nachdem Sie den Verbruhschutz eingestellt haben.
Wartung und Reinigung
- Armatur pflegen und reinigen
Beachten Sie, dass Armaturen einer besonderen Pflege bedürfen. Beachten Sie dazu die folgenden Anweisungen:
- Verwenden Sie keine atzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigten konnten.
Schrauben Sie die Mischduse 12 in regelmäbigen Abständen hereaus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.
Reinigen Sie ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
Bei Nichtbeachtung der Pflegeanleitung muss mit Schaden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.
Informationen
rinkbarkeit vonitungswasser
Informieren Sie sich bei ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt/Gemeinde.
Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:
Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonderss nicht bei der Ernährung von Säuglingen. Andernfalls konnen gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
- Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonderss gesundheitsschädlich.
