Technische Merkmale	Einhebelmischer, verchromte Oberfläche, Messingmaterial
Abmessungen	Höhe: 15 cm, Breite: 5 cm, Tiefe: 20 cm
Empfohlener Wasserdruck	0,5 bis 5 bar
Maximale Wassertemperatur	70°C
Verwendung	Für den häuslichen Gebrauch in Küche oder Bad konzipiert
Installation	Einfache Installation mit einem Standardbefestigungssystem
Wartung	Regelmäßige Reinigung mit einem weichen Tuch, abrasive Produkte vermeiden
Reparatur	Ersatzteile verfügbar, Bedienungsanleitung beachten
Sicherheit	Mit Rückflussverhinderer ausgestattet, um Kontaminationen zu vermeiden
Allgemeine Informationen	2 Jahre Garantie, entspricht den geltenden Sicherheitsnormen

Häufig gestellte Fragen - 78570 Ernesto

Wie installiert man den Wasserhahn Ernesto 78570?

Um den Wasserhahn Ernesto 78570 zu installieren, schalten Sie zuerst das Wasser ab. Entfernen Sie den alten Wasserhahn und reinigen Sie die Oberfläche. Folgen Sie den Anweisungen im Installationshandbuch. Befestigen Sie den Wasserhahn mit den mitgelieferten Muttern und stellen Sie sicher, dass die Dichtungen richtig sitzen.

Wie behebt man ein Leck am Wasserhahn?

Wenn Sie ein Leck bemerken, überprüfen Sie zuerst die Dichtungen. Ersetzen Sie diese bei Bedarf. Ziehen Sie die Befestigungsmuttern fest und stellen Sie sicher, dass die Schläuche korrekt angeschlossen sind. Wenn das Leck weiterhin besteht, wenden Sie sich an einen Fachmann.

Welcher Wasserdruck wird für den Wasserhahn Ernesto 78570 empfohlen?

Der empfohlene Wasserdruck für den Wasserhahn Ernesto 78570 liegt zwischen 1 und 5 bar. Überprüfen Sie Ihre Installation, um sicherzustellen, dass diese Werte eingehalten werden.

Wie reinigt man den Wasserhahn, ohne ihn zu beschädigen?

Zur Reinigung des Wasserhahns verwenden Sie ein weiches Tuch und Seifenwasser. Vermeiden Sie abrasive oder korrosive Produkte, die die Oberfläche zerkratzen könnten.

Ist der Wasserhahn Ernesto 78570 mit einem Warmwasserbereiter kompatibel?

Ja, der Wasserhahn Ernesto 78570 ist mit Warmwasserbereitern kompatibel. Stellen Sie sicher, dass die Installation den örtlichen Sanitärvorschriften entspricht.

Was tun, wenn sich der Wasserhahn nicht richtig öffnet?

Wenn sich der Wasserhahn nicht richtig öffnet, prüfen Sie, ob der Öffnungsmechanismus blockiert ist oder sich Ablagerungen angesammelt haben. Reinigen Sie den Wasserhahn und überprüfen Sie, ob der Wasserdruck ausreichend ist.

Wo findet man Ersatzteile für den Wasserhahn Ernesto 78570?

Ersatzteile für den Wasserhahn Ernesto 78570 sind in Baumärkten oder online auf spezialisierten Websites erhältlich. Stellen Sie sicher, dass die Teile mit Ihrem Modell kompatibel sind.

Ist der Wasserhahn garantiert?

Ja, der Wasserhahn Ernesto 78570 ist in der Regel mit einer 2-jährigen Garantie gegen Herstellungsfehler abgedeckt. Bewahren Sie Ihren Kaufbeleg auf, um die Garantie in Anspruch zu nehmen.

BEDIENUNGSANLEITUNG 78570 Ernesto

Einheil-Spültischarmatur 78570

DE AT CH

Einbe1-Spultischarmatur

Montage, Berdienungs- und Sicherheitsinweise

IT CH

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite

5

Bestimmungsgemäßer Gebrauch

Ausstattung. 6

Technische Daten.. 6

Sicherheitshinweise

Montage

Armatur installieren.. 7

Armatur durchspullen . 7

Bedienung

In Betriebnehmen.. 8

Wasserspar-Funktion . 8

Verbruhschutz einstellen.. 8

Wartung und Reinigung

Armatur pflogen und reinigen . 9

Kartusche austauschen.. 9

Entsorgung .Seite 10

Informationen

Trinkbarkeit von Leitungsswasser.. .Seite 10

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Service.. 10

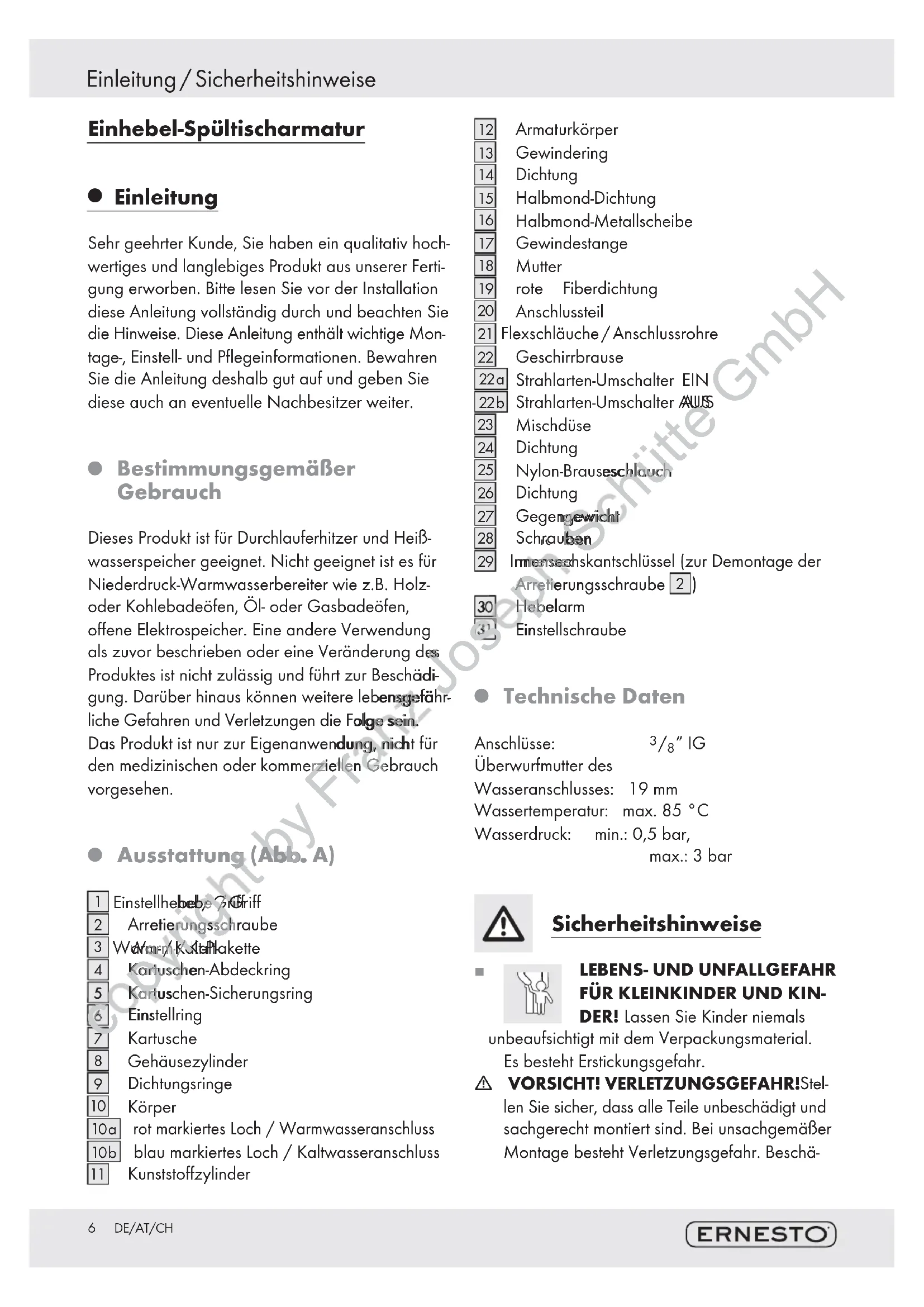

Einhebel-Splittischarmatur

Einleitung

Sehr geehrter Kunde, Sie haben ein qualitativ hochwertiges und langlebiges Produkt aus unserer Fertigung erworben.itte lessen Sie vor der Installation.
these Anleitung vollständig durch und beachten Sie die Hinweise. These Anleitung enthalt wichtige Montage,Einstell- und Pflegeinformationen.Bewahrens Sie die Anleitung deshalb gut auf und geben Sie.
these auch an eventuelle Nachbesitzer weiter.

Bestimmungsgemäß Gebrauch

Dieses Produkt ist für Durchlauferhitzer und Hei-bwasserspeicher geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz-oder Kohlebadeöfen, Öl-oder Gasbadeöfen, offene Elektrospeicher. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und führt zur Beschädigung. Darüber hinaus konnen weitere lebensgefahrliche Gefahren und Verletzungen die Folge sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen.

Ausstattung (Abb. A)

1EinstellhebeBeGriff
2 Arretierungsschraube
3 WavmKakette
4 Kartuschen-Abdeckring
5 Kartuschen-Sicherungsring
Einstellring
7 Kartusche
8 Gehäusezylinder
Dichtungsringe
10 Körper
10a rot markiertes Loch / Warmwasseranschluss
10b blau markiertes Loch / Kaltwasseranschluss
11 Kunststoffzylinder

12 Armaturkörper
13 Gewinding
14 Dichtung
15 Halbmond-Dichtung
16 Halbmond-Metallscheibe
17 Gewindestange
18 Mutter
19 rote Fiberdichtung
20 Anschlussteil
21 Flexschläuche/Anschlussrohe
22 Geschirrbrause
22a Strahlarten-Umschalter EIN
22b Strahlarten-Umschalter AUS
23 Mischduse
Dichtung
25 Nylon-Brauseschlauch
Dichtung
27Gegengewicht
28 Schrauben
29 Immenseahskantschlüssel (zur Demontage der
Arrelierungsschraube 2
30 Hebelarm
Einstellschraube

- Technische Daten

Anschlasse: 3 / 8'' IG

Uberwurfmutter des

Wasseranschlusses: 19 mm

Wassertemperature: max. 85^

Wasserdruck: min.: 0,5 bar,

max.: 3 bar

Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KIN

DER! Lassen Sie Kinder niemals

unbeaufsichtigt mit dem Verpackungsmaterial.

EsbestehtErstickungsgefahr.

VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sichere, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßem Montage besteht Verletzungsgefahr. Beschä

digte Teile konnen die Sicherheit und Funktion beeinflussen.

VORSICHTSACHSCHÄDEN!itte lassen Sie die Montage nur durch fachkundige Personen durchfuhren.

Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben.

VERBRUHUNGSGEFAHR! Achten Sie bei der Warmwassereinstellung daraufuf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.

-itte beachten Sie, dass die Dichtungen Verschleibeile sind, welche von Zeit zu Zeit ausgetaucht werden müssen.

VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensge

fahr durch elektrischen Schlag führen. Prufen Sie alle Verbindungen sorgfähig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitun-gen von elektrischen Geräten korrekt und sicher installiert sind.

Undchtigkeiten oder Wasseraustritt konnen zu erheblichen Sachschaden an Gebäude oder Hausrat führen. Prufen Sie daher alle Verbindungen sorgfaltig auf Dichtigkeit.

Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Abspernvorrichtung.

Montage

- Armatur installmenten

1. Stellbrück die Haupt-Wasserzufuhr ab. Lossen Sie das restliche Leitungswasser ablaufen.

2. LegenSie die Dichtung 14 in die Nut an der Unterseite des Gewinderings 13.

3. Schrauben Sie die beiden Flexschläuche handfest in die darauf vorgesehenen Locher 10a und 10b auf der Unterseite der Armatur (Abb.B). Beide Schlauche sind identisch und fur warmes und kaltes Wasser geeignet.

4. Schrauben Sie die Gewindestange mit der

Seite, auf der sich die Dichtung befindet, in das mittlere Loch an der Unterseite der Armatur. Stecken Sie die Flexschläuche [21] und die Gewindestange [17] durch die Öffnung in der Spüle.

1. Stecken Sie die Halbmond-Dichtung und die Halbmond-Metallscheibe auf die Gewindestange (Abb.C).
2. Schrauben Sie die Mutter 18 an, so dass die Mischbatterie am Spültisch befestigt wird. Beachten Sie darauf den von Ihnen benöigten Schwenkbereich der Armatur.
3. Schrauben Sie das Anschlussstell an die Gewindestange 17 an. Legen Sie die rote Fiberdichtung 19 dazwischen.
4. Schrauben Sieden Nion-Brauseschlauch 25 am Anschlusseil 20 an (Abb. D). Legen Sie die Dichtung 26 dazwischen.
5. Befestigen Sie das Gegengewicht mit den Schrauben am Brauseschlauch 25.
   10.DaeDDzlanz zwischen dem Gegengewich27 und dem Spultisch soll ca. 40 cm detragen.
   II.SdthlieBen Sie die Flexschlauch21 am Wasseranschluss an.

VORSICHT:

Verdrehen Sie die Schläuche nicht und setzen Sie sie nicht unter Spannung.
Prufen Sie alle Verbindungen nach der ersten Inbetriebnahme sorgfältig auf Dichtigkeit. Bei fehlerhafter Montage ist die Gewährleistung - insbesondere für Folgeschäden - ausgeschlossen.

- Armatur durchspüssen

Um möglich Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespüt werden (Abb. E). Gehen Sie dazu wie folgt vor:

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab. So verhindern Sie ein Verkratzen.

1. Schrauben Sie die Mischduse23 ab.
2. Öffnen Sie die Haupt-Wasserzufuhr und halten Sie das Wasser zwei Minuten lang laufen.
3. Schrauben Sie die Mischduse 23 anschliebend wieder an die Geschirrbrause 22

Bedienung

In Betriebnehmen

Hinweis: Spulen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunachst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulosen.

1. Öffnen Sie die Haupt-Wasserzufuhr.
2. Heben Sie den Griff an und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.
3. Drücken Sie den Strahlarten-Umschalter EIN 22a auf der Oberseite des Brausekopfes 22, um vom Wasserstrahl zum Brausestrahl zu wechseln. Diese Funktion ist beim Gemüse- und Obstputzen hilfreich, da es durch den normalen Wasserstrahl beschädigt werden können. Drücken Sie den Strahlarten-Umschalter AUS 22b an der Oberseite des Brausekopfes 22, um zum normalen Wasserstrahl zusückzukehren.

HeiBwasser: Schwenken Sie den Griff 1 nach links.

Kaltwasser: Schwenken Sie den Griff 1 nach rechts.

Prufen Sie den Betrieb der Mischbetanierie. Schwenken Sie damit den Griff 1 in alle erlaubten Positionen.itte prufen Sie die Anschlisse regelmäßig auf Dichtigkeit.

- Wasserspar-Funktion

Die Armatur verfügt über eine Wasserspar-Funktion.
These Funktion begrenzt die Menge des Wasserdurchflusses. Die Durchflussmenge kann durch einen Anschlag stufenlos zwischen 0 - 100% geregelt werden.

StalSiedieallgemeine Wasser zufuhr ab.
F Entfernen Sie die rot/blaue Warm-/Kalt-Plakete 3 indem Sie den Griff in die oberste Stellung bringen und voninnen mit einem langen, flachen Gegenstand die Plakette vorsichtig heraus drucken.
Lösen Sie die Arretierungsschraub mit dem Innensechskantschlüssel durch Drehen

gegen den Uhrzeigersinn.

VORSICHT! Schraube nicht vollständig herausdrehen, nur offen, bis sich der Griff 1 leicht abnehmer laesst.

Entnehmen Sie den Griff.
Hinweis: Die Einstellschraube 31 zur Regulierung des Wasser Durchflusses befindet sich in dem Hebelarm 30 der aus der Kartusche herausragt (Abb. G).
Zur Reduzierung des Wasserdurchschnittsdrehen Sie die Einstellschraube 31 im Uhrzeitigersinn. Die Beweglichkeit des Hebelarmes 30 und dadurch des Griffes 1 wird eingeschränkt. Der Wasser Durchfluss wird verwingart, da der Griff 1 nicht mehr soweit hochgezogen werden kann. Hinweis: Je weiter sie die Schraube im Uhrzeitigersinn drehen,esto mehr verringern Sie den Wasser durchfluss.
SetzeneSiedenGriffwiederaufdenHebel amm30undziehenSiedieArretierungsschraube 2mit dem Innensechskantschlussel29 durch DrehenimUhrzeigersinnfest.
Drucken Sie die rot/blaue Warm-/Kalt-Plakette 3 in die Öffnung.
Stellen Sie die allgemeine Wasserzufuhr an.

Verbruhschutz einstellen (Abb. F)

Die Kartusche [7] dieser Armatur verfügbar über einen Verbrühschutz. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung).

VORSICHT! Verändern Sie die Einstellung des Verbrühschutzes erst, nach dem Sie die Armatur montiert haben.

Stellen Sie die allgemeine Wasserzufuhr ab.

1. Entfernen Sie die rot / blaue Warm-/ Kalt-Plakette [3] indem Sie den Griff [1] in die oberste Stellung bringen und voninnen mit einem langen flachen Gegenstand die Plakette vorsichtig heraus drücken.
2. Losen Sie die Arretierungsschraube 2 mit dem Innensechskantschlüssel 29 durch Drehen gegen den Uhrzeigersinn.

VORSICHT! Schraube nicht vollständig her aus drehen, nur offen, bis sich der Griff 1

leicht abnehmer lasst.

1. Entnehmen Sie den Griff 1.
2. Schrauben Sie den Kartuschen-Abdeckring ab. Ziehen Sie nun den roten Einstellung nach oben.

Hinweis: Drucken Sie den Kartuschenzapfen etwas nach hinten. Dies erleichtert Ihnen, den Einstellung 6 hochzuziehen. Verwenden Sie keine Zange. Lösen Sie nicht die Kartuschenmuter und entnahmen Sie nicht die Kartusche 7.

1. HeiBwasser-Durchflussmengeredu-zieren: Stecken Sie den Einstellung gemaB Abbildung F/1 versetzt wieder auf.

HeiBwasser-Durchflussmenge vollstandig begrenzen:

Steen Sie den Einstellung gemäß Abbildung F/2 auf.

HeiBwasser-Durchflussmengenbegrenzung deaktivieren:

Steen Sie den Einstellung gemäß Abbildung F/3 auf, neutrale Stellung.

1. Montieren Sie nach der Einstellung des Verbrühschutzes den Kartuschen-Abdeckring 4 und den Griff 1 wieder.

Wartung und Reinigung

- Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarnaturen einer besonderen Pflege bedürfen.

Beachten Sie dazu die folgenden Anweisungen:

TrockneneStarehAnArmaturen nach jeder Nutzung mit einem Tuch, um eventuelle Kalkablagerungem zu vermeiden.
eRieigSireSile Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
Verwenden Sie daher keine Kalk losenden Mittel, säurehaltigen Putzmittel und Scheuermittel aller Art. Verwenden Sie auch keine atzenden oder alkoholhaltigen Mittel zur Reinigung.
Trocknen Sie ihre Armaturen nach jeder Nutzung mit einem Tuch, um eventuelle Kalkablagerungen zu vermeiden.
Schrauben Sie die Mischdu in regelmaBi

gen Abständen Heraus und entfern den Sie kalkhaltige Rückstände oder Fremdkörper. Ersetzen Sie bei sehr starker Verschmutzung oder Beschädigung die Mischduse 23 gegen eine neue, die Sie über die angegebene Servicestelle bestellen können.

Hinweis: Die Mischdüse 23 lasst sich im Normalfall von Hand abschrauben. Verwenden Sie andernfalls einen Schraubenschlüssel 23 mm und legen Sie unbedingt ein dūnnes, feuchtes Tuch um die Mischdüse 23, damit Sie diese nicht beschädigen. Auch geeignet ist eine Rohrzange mit Kunststoffbacken. Adthen Sie in jeder Fall daraufuf, dass Sie die Mischdüse 23 nicht beschädigen.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schaden an der Oberfläche gerechnet werden. Garantieansprüche konnen dann nicht geltend gemacht werden.

Kartusche austauschen

Eine Kartusche 7 ist ein Verschleibteil, das je nach Kalkgehalt bzw. Verschmutzung des Wassers ausgetauscht werden muss. Dies stellen Sie fest, wenn sich der Griff 1 schwergängig betätigen lasst. Eine neue Kartusche konnen Sie bei der angegebenen Servicestelle beziehen.

Um die Kartusche 7 auszutauschen, gehen Sie wie folgt vor:

1. Stellen Sie die Haupt-Wasserzufuhr ab. Lassen Sie das restliche Leitungswasser ablaufen.
2. Entfernen Sie die Warm-/ Kalt-Plakette 3 und drehen Sie die Arretierungsschraube 2 mit dem Innensechskantschlüssel 29 gegen den Uhrzeigersinn Heraus.
3. Ziehen Sie den Griff 1 nach oben ab.
4. Schrauben Sie den Kartuschen-Abdeckring ab.
5. Lösen Sie den darunter liegenden Kartuschen-Sicherungsring 5 undziehen Sie die komplette Kartusche 7 aus dem Armaturkörper.
6. Setzen Sie die neue Kartusche wieder genauso

in den Armaturkörper ein. Achten Sie auf korrekte Montage der Dichtung unter der Kartusche. Stellen Sie safer, dass die Führungen in den darauf vorgesehenen Lochtern sind.

1. Montieren Sie alle zuvor genommen Teile wieder. Ziehen Sie den Kartuschen-Sicherungsring 5 fest an, während Sie gleichzeitig die Armatur gegen die Drehbewegung fest halten. Dadurch erreichen Sie die Dichtigkeit und sorgen dafür, dass die Hebelbewegung nicht schwergangig wird.

- Entsorgung

Zum Schutz vor Transportschäden wird diese Produkt in einer soliden Verpackung gefelert. Die Verpackung besteht aus wiederverwertbaren Materialien. Entsorgen Sie diese umweltgerecht.

Werfen Sie das Produkt am Ende seiner Lebensdauer nicht in den normalen Hausmull, sondern erkundigen Sie sich bei ihrer Kommunalverwaltung nach Möglichkeit einer umweltgerechten Entsorgung.

Informationen

- Trinkbarkeit von Leitungswasser

Informieren Sie sich beeilhren örtlichen Behörden über die Trinkbarkeit des Wassers in ihrer Stadt/Gemeinde.

Generell gilftfurdieTrinkbarkeit von Leitungswasser folgende Empfehlung:

Lassen See Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Geträngen, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
- Verwenden Sie kein Stagnationswasser aus

verchromten Leitungen zur Ernährung und/oder zur Körperperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark ni-ckelhaltig sein und eine allergische Reaktion hervorrufen.

Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaff für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonderss gesundheitsschädlich.

Garantie

Dieses Produkt wurde unter strengen Qualitätskontrollen hergestellt. Daber gehen wir eine Garantie von 3 Jahren auf einwandfrei, dem Zweck entsprechende Materialbeschaffenheit und -verarbeitung! Funktionsbeeinträchtigungen durch Kalkablageungen oder Abnutzung sind von der Garantie ebenso ausgeschlossen wie Schäden durch unsachgemäß Montage oder chemische und mechanische Einwirkungen (z. B. durch ungeeignete Putzmittel oder unsachgemäß Behandlung).

These Garantiekarte ist nur gültig mit dem dazugehörigen Kassenbeleg.

Service

Sollten Sie Beanstandungen haben, wenden Sie sichitte an:

Service-Adresse:

Franz Joseph Schutte GmbH
Ringstrasse 7
49134 Wallenhorst (Deutschland)
Service-Hotline 00 80 00 - 3 33 22 86
(Kostenfrei aus dem Festnetz. Kosten für Anrufe aus dem Mobilfunk können abweichen)
[e-mail]
www.fjschuette.de

Gern herself wir Ihnen weiter. Viel Spaß mit ihrer neuen Spültischarmatur!
