BEDIENUNGSANLEITUNG NI183ECR0520121 Ernesto
Bedienungs- und Sicherheitshinweise
IT CH
MISCELATORE PER LAVABO
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
FR CH
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5
Bestimmungsgemäß Verwendung. 6
Teilebeschreibung.. 6
Technische Daten . 6
Sicherheitshinweise.
Montage
Inbetriebnahme
Bedienung
Eco-Funktion/Wasser sparen.. 8
Verbruhschutz einstellen . 8
Geschirrbrause umschalten. 9
Wartung und Reinigung
Armatur pflogen und reinigen . 9
Kartusche austauschen .9
Entsorgung.
Informationen
Trinkbarkeit von Leitungswasser. 10
Garantie und Service . 11

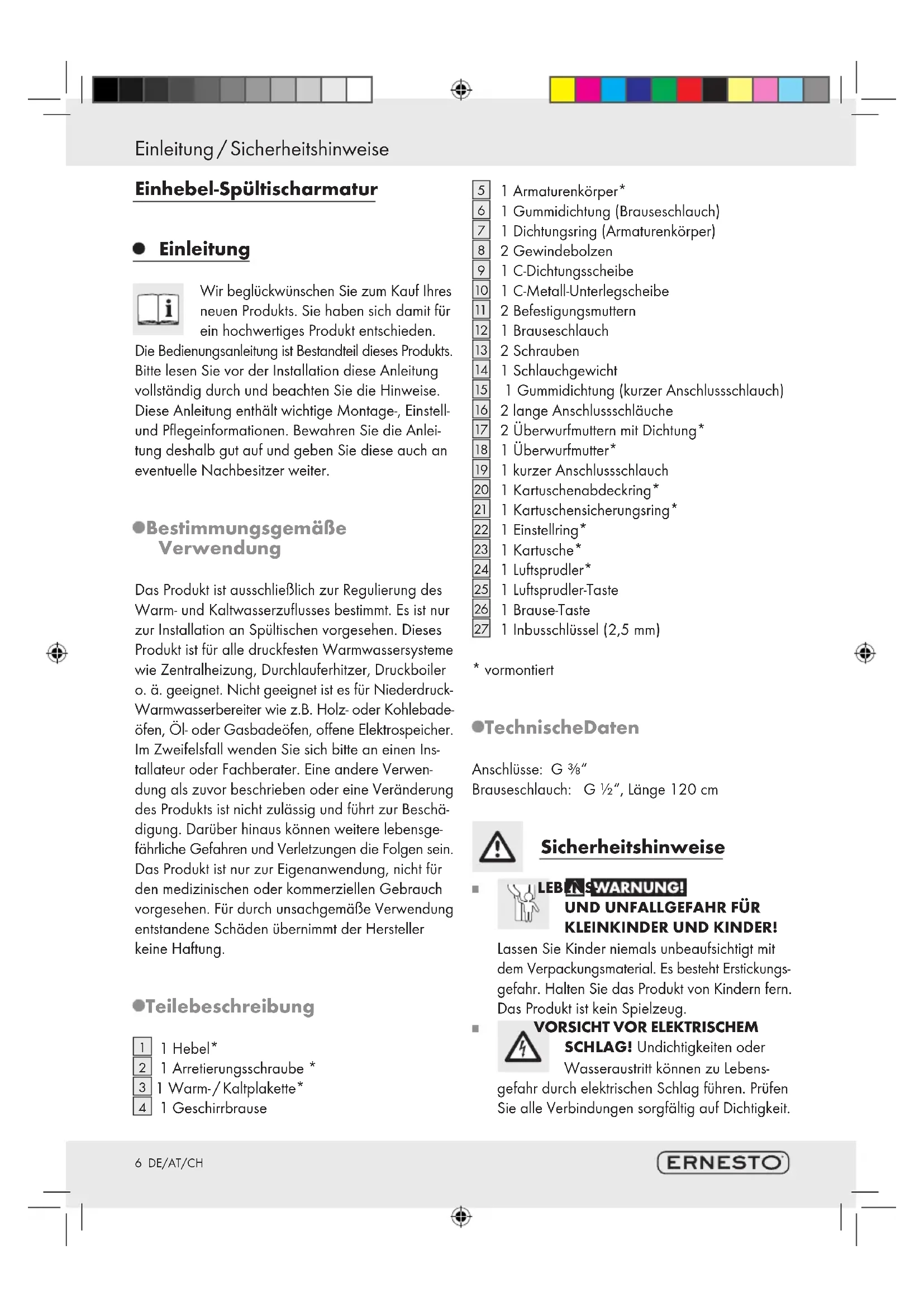

Einleitung / Sicherheitshinweise
Einhebel-Splittischarmatur
- Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Bestandteil deses Produktus.
Bitte lesen Sie vor der Installation these Anleitung
vollständig durch und beachten Sie die Hinweise.
These Anleitung enthalt wichtige Montage-, Einstell- und Pflegeinformationen. Bewahren Sie die Anlei-. tung deshalb gut auf und geben Sie diese auch an
eventuelle Nachbesitzer weiter.
Bestimmungsgemäß Verwendung
Das Produkt ist ausschließlich zur Regulierung des Warm- und Kaltwasserzuflusses bestimmt. Es ist nur zur Installation an Speltischen vorgesehen. Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o. ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sichitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus konnen weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäß Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
Teilebeschreibung
1 1 Hebel*
2 1 Arretierungsschraube
31 Warm-/Kaltplakette*
4 1Geschirrbrause
5 1 Armaturenkörper
6 1 Gummidichtung (Brauseschlauch)
7 1 Dichtungsring (Armaturenkörper)
8 2 Gewindebolzen
9 1 C-Dichtungsscheibe
10 1 C-Metall-Unterlegscheibe
11 2 Befestigungsmuttern
12 1 Brauseschlauch
[13] 2 Schrauben
14 1 Schlauchgewicht
15 1 Gummidichtung (kurzer Anschlussschlauch)
16 2 Lange Anschlussschläuche
17 2 Überwurfmuttern mit Dichtung*
18 1 Überwurfmutter
19 1 kurzer Anschlusschlauch
20 1 Kartuschenabdeckring
[21] 1 Kartuschensicherungsring
22 1 Einstellring
23 1 Kartusche
24 1 Luftsprudler
[25] 1 Luftsprudler-Taste
26 1 Brause-Taste
[27] 1 Inbusschlüssel (2,5 mm)
- vormontiert
Technische Daten
Anschlisse: G 3%
Brauseschlauch: G 12 , Länge 120 cm
Sicherheitschinweise
LEB SWARNING! UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtig mit dem Verpackungsmaterial. Es besteht Erstickungs-. gefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
VORSICHT VOR ELEKTRISCHEM
SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensgefahr durch elektrischen Schlag führen. Prufen Sie alle Verbindungen sorgfältig auf Dichtigkeit.
Sicherheitshinweise/Montage
Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.
#
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sichere, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.itte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleibe teile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile konnen die Sicherheit und Funktion beeinflussen.
Bei nicht aktiviertem oder defektem Verbruhschutz kann HeiBwasserdurchfluss zu Verbruhungen führen. Aktivieren Sie deshalb den Verbruhschutz wie im Kapitel „Verbruhschutz einstellen" beschreiben und überprüfen Sie die Einstellungen sorgfältig.
VORSICHT! Stellen Sie sicher, dass die Warm-/ Kalt-Plakette 3 richtig herum eingesetzt ist. Die korrekte Anordnung lautet: links = rot (HeiBwasser), rechts = blau (Kaltwasser).
ACHTUNG! GEFAHR DER SACHBESCHÄDIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführren. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prufen Sie hier alle Verbindungen sorgfältig auf Dichtigkeit.
Achten Sie daraufuf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Abspervvorrichtung.
Wir empfehlen den Einbau eines Filters oder eines Eckventils. So schützen Sie den Armatureningang vor Fremdkörpern und damit die Kartusche [23] vor Beschädigungen.
Das Produkt ist ausschließlich zur Verwendung in Räumen mit einer Temperatur über 0^ C geeignet. Unterbrechen Sie bei Frostgefahr die Wasserzufuhr und entleeren Sie die Armatur.
Montage
Hinweis: Machen Sie sich vor der Montage mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Bei fehlerhafter Montage ist die Gewährleistung - insbesondere für Folgeschäden - ausgeschlossen.
VORSICHT! Drehen Sie vor der Installation die Haupt-Wasserzufahr ab. Ansonsten drohen Verletzungsgefahr und/oder Sachbeschädigungen.
VORSICHT! Verdrehen Sie die Anschlusschläuche [19], nicht und setzen Sie diese nicht unter Spannung.
Hinweis: Für diesen Arbeitsschrift benöttigen Sie einen Kreuzschlitzschraubendreher, einen Schlitzschraubendreher und einen Maulschlüssel SW 10mm.
Gehen Sie wie folgt vor:
VORSICHT! Achten Sie darauf, dass Sie die Anschlussschläuche 16, 19 nur handfest einschrauben. Verwenden Sie keine Zange oder Schraubenschlüssel. Andernfalls kann es zu Beschädigungen am Produkt kommt.
Schauben Sie die beiden Anschlusschläuche 16 handfest in die beiden außeren Bohrungen der Armatur.
Schauben Sie den kurzen Anschlussschlauch handfest in die mittlere Bohrung der Armatur.
Stecken Sie das freiie Ende des Brauseschlauchs 12 von oben durch den Armaturenkörper 5.
Schrauben Sie die beiden Gewindebolzen mit einem Schlitzschraubendreher bis zum Anschlag in den Armaturenkorper 5 ein und entfernen Sie die beiden Befestigungsmuttern 11.
Legen Sie den Dichtungsring [7] in die Nut auf der Unterseite des Armaturenkorpers [5] und stecken Sie diesen in die Öffnung auf ihrer Spüle.
Stecken Sie unterhalb der Spüle zunachst die C-Dichtungsscheibe 9 und dann die C-Metall- Unterlegscheibe 10 auf die Gewindebolzen 8.
Schrauben Sie jetzt die beiden Befestigungsmuttern 11 auf die Gewindebolzen 8 undziehen Sie diese mit dem Maulschlussel SW
Montage/Inbetriebnahme/Bedienung
10 mm an, bis die Armatur auf der Spüle fest-sitzt.
Legen Sie die Gummidichtung 6 in die Überwurfmutter des Brauseschlauchs 12 ein und schrauben Sie die Überwurfmutter auf das Gewinde der Geschirrbrause 4.
Legen Sie die Gummidichtung 15 in die Überwurfmutter 18 des kurzen Anschlussschlauchs 19 und verbinden Sie diesen mit dem Brauseschlauch 12.
Befestigen Sie das Schlauchgewicht 14 so am Brauseschlauch 12 auf der Unterseite der Spüle, dass sich die Geschirrbrause 4 ausreichend aus der Armaturziehen lasst und in ein-gesteckter Stellung noch gut gehalten wird.
Befestigen Sie die beiden langen Anschlusschläuche 16 mit den jeweils vormontierten Dichtungen 17 ggf. an den Eckventilen. Achten Sie auf den richtigen Anschluss an das Kaltbzw. Warmwasser.
Inbetriebnahme
Prufen Sie alle Verbindungen nach der ersten Inbetriebnahme unbedingt sorgfältig auf Dichtigkeit.
Um möglich Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie hierzu folgendermaßen vor:
Schrauben Sie den Luftsprudler 24 von der Geschirrbrause 4.
Öffnen Sie die Haupt-Wasserzufuhr und halten Sie das Wasser zwei Minuten lang laufen, um Rückstände aufzulösen.
Schrauben Sie den Luftsprudler 24 anschlieBend wieder an die Geschirrbrause 4.
Bedienung
Hinweis: Spulen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunachst grundlich, um Trinkwasser-Stagnation und Rückstände aufzulosen.
Öffnen Sie die Haupt-Wasserzufuhr.
Heben Sie den Hebel 1 an und schwenken Sieihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.
HeiBwasser:
Schwenken Sie den Hebel 1 nach links.
Kaltwasser:
Schwenken Sie den Hebel 1 nach rechts.
Prufen Sie den Betrieb der Mischbatterie. Schwenken Sie dazu den Hebel in alle erlaubten Positionen.itte prufen Sie die Anschlüsse regelmäßig auf Dichtigkeit.
- Eco-Funktion/Wasser sparen
Die Kartusche [23] dieser Armatur verfügbar über eine Eco-Funktion. Diese Funktion begrenzt die Menge des Wasserdurchflusses. Dadurch konnen Sie bis zu 50% Wasser einsparen (siehe Abb. B).
Heben Sie den Hebel 1, bis Sie einen leichten Widerstand spuren. Dieser Widerstand sorgt fur einen Stopp bei halber Öffnung und begrenzt so ganz einfach den Wasserdurchfluss.
Wenn Sie die Durchflussmenge erhöhen sollen, bewegen Sie den Hebel mit leichtem Druck über den Widerstand hinaus.
Verbrühschutzeinstellen
Die Kartusche [23] dieser Armatur verfügt über einen Verbrühschutz. Diese Funktion ist werkssheit nicht aktiviert (neutrale Einstellung) (siehe Abb. C / I).
Hinweis: Verändern Sie die Einstellung des Verbrühschutzes erst, nach dem Sie die Armatur montiert haben.
Hinweis: Für diesen Arbeitsschrift benötigen Sieden im Lieferumfang enthaltenen Inbusschluss (2,5 mm) [27].
Bedienung/Wartung und Reinigung
Gehen Sie wie folgt vor:
Stellen Sie die allgemeine Wasserzufuhr ab.
Entfernen Sie die Warm-/Kaltplakette 3, in dem Sie den Hebel 1 in die oberste Stellung bringen und voninnen mit einem langen flachen Gegenstand die Warm-/Kaltplakette 3 vorsichtig heraus drucken.
Lösen Sie die Arretierungsschraube 2 mit dem Inbusschluss durch Drehen gegen den Uhrzeigersinn.
VORSICHT! Drehen Sie die Schraube nicht vollständig hereus. Lösener sie diese nur so welt, bis sich der Hebel 1 leicht abnehmer lasst.
Nehmen Sie den Hebel 1 ab.
Schrauben Sie den Kartuschenabdeckring 20 ab.
Ziehen Sie nun den roten Einstellung mit Hilfe eines Schraubendrehers nach oben.
Hinweis: Drücken Sie den Kartuschenzapfen
etwasnachhinten.DieserleichtertIhnen，den Einstellring22 hochzuziehen.
VORSICHT! Verwenden Sie keine Zange. Lösien Sie nicht die Kartuschenmutter und entnehmen Sie die Kartusche 23 nicht.
HeiBwasser-Durchflussmenge reduzieren:
Stecken Sie den Einstellung gemäß Abb. C/II versetzt wieder auf.
HeiBwasser-Durchflussmerge vollständig begrenzen:
Stecken Sie den Einstellung gemäß Abb. C/III auf.
HeiBwasser-Durchflussmengenbegrenzung deaktivieren:
Stecken Sie den Einstellung gemäß Abb. C / I auf (neutrale Einstellung).
Montieren Sie nach der Einstellung des Verbrühschutzes den Kartuschenabdeckring 20 und den Hebel 1 analog zur Demontage.
Geschirrbrauseumschalten
Die Geschirrbrause 4 ist mit Umschalttasten 25, 26 für die Brausefunktion ausgestellt.
Drücken Sie die obere Taste [26] auf dem Brausekopf, um die Brause zu aktivieren.
Drücken Sie dieunte Taste 25,um den Luftsprudler 24 zu aktivieren.
Wartung und Reinigung
Armatur pflegen und reinigen
Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie dazu die folgenden Anweisungen:
- Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten, etc. Diese konnten die Oberfläche des Produkts beschädigen.
Trocknen Sie ihre Armaturen nach jeder Nutzung mit einem Tuch, um eventuelle Kalkablag-gerungen zu vermeiden.
Reinigen Sie das Produkt mit einem feuchten, weichen Tuch und ggf. mit einem milden Reinigungsmittel.
Schrauben Sie den Luftsprudler [24] in regelmäßigen Abständen hereus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper. Ersetzen Sie bei sehr starker Verschmutzung oder Beschädigung den Luftsprudler [24] gegen einen neuen, den Sie über die angegebene Servicestelle bestellen können.
Hinweis: Der Luftsprud er lasst sich im Normalfall von Hand abschrauben. Verwenden Sie andernfalls einen Schraubenschlussel 22 mm und legen Sie unbedingt ein dūnnes, feuchtes Tuch um den Luftsprudler 24, damit Sie diesen nicht beschädigen. Auch geeignet ist eine Rohrzange mit Kunststoffbacken.
Bei Nichtbeachtung der Pflegeanleitung muss mit Schaden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gegacht werden.
Kartuscheaustauschen
Eine Kartusche 23 ist ein Verschleibteil, das je nach Kalkgehalt bzw. Verschmutzung des Wassers ausgetaucht werden muss. Dies stellen Sie fest, wenn
Wartung und Reinigung/Entsorgung/Informationen
sich der Hebel schwergängig betätigen lasst. Eine neue Kartusche 23 konnen Sie bei der angegebenen Servicestelle beziehen.
Hinweis: Für diesen Arbeitschnitt benötigen Sieden im Lieferumfang enthaltenen Inbusschluss (2,5 mm) [27].
Um die Kartusche 23 auszutauschen, gehen Sie wie folgt vor (Abb. A):
Stellen Sie die Haupt-Wasserzufuhr ab. Lassen Sie das restliche Leitungsswasser ablaufen.
Entfernen Sie die Warm-/Kaltplakette 3, in dem Sie den Hebel in die oberste Stellung bringen und von innen mit einem langen flachen Gegenstand die Plakette vorsichtig heraus drücken.
Lösen Sie die Arretierungsschraube 2 mit dem Inbusschlüssel 27 durch Drehen gegen den Uhrzeitigersinn.
VORSICHT! Drehen Sie die Schraube nicht vollständig hereus. Lösener sie diese nur so welt, bis sich der Hebel 1 leicht abnehmer lasst.
Nehmen Sie den Hebel 1 ab.
Schrauben Sie den Kartuschenabdeckring 20 ab.
Lösen Sie den darunter liegenden Kartuschen-sicherungsring 21 mit einem Mitnehmerschlüssel undziehen Sie die komplette Kartusche 23 aus dem Armaturenkorper 5.
Setzen Sie die neue Kartusche [23] (Typ 40 M ESV) wieder genauso in den Armaturenkörper [5] ein.
Hinweis: Achten Sie auf korrekten Sitz der Dichtung unter der Kartusche 23. Stellen Sie sicher, dass die Führungen in den darauf vorgesehenen Lochern sitzen.
Montieren Sie alle zuvor genommen Teile wieder. Ziehen Sie den Kartuschensicherungsring 21 handfest an, während Sie gleichzeitig die Armatur gegen die Drehbewegung fest halten. Dadurch erreichen Sie die Dichtigkeit und sorgen damit, dass die Hebelbewegung nicht schwergängig wird.
- Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.
Informationen
- Trinkbarkeit von Leitungswasser
Informieren Sie sich bei ihren örtlichen Behörden über die Trinkbarkeit des Wassers in ihrer Stadt/Gemeinde.
Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:
Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Geträken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls konnen gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
- Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Sauglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Sauglinge und Kleinkinder besonderss gesundheitsschädlich.
Garantie und Service
- Garantie und Service
Die Garantiezeit beträgt drei Jahre und beginnnt am Tag des Kaufs.itte bewahren Sie den Kassenbon als Nachweis fur den Kauf auf.
Während der Garantiezeit konnen defekte Armaturen unfrei an die aufgeführte Serviceadresse gesandt werden. Sie erhalten dann ein neuen oder ein repa-riertes Gerät kostenlos darüber.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Produkt zwecks Reparatur an die aufgeführte Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Ohre gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.
IAN 72325
Wenden Sie sich bei Fragen oder Störungen an folgende Serviceadresse:
DE
Support Service Eisl Deutschland
Philippinenhoffer Weg 87b
D-34127 Kassel
Tel.: 0800-6664222*
Fax:03212-1002040
E-Mail: kundendienst@eisl.at
* Kostenfreie Nummer.
AT
Eisl Sanitar GmbH
Mattseer LandestraBe 8
A-5101 Bergheim
Tel.: 00800-87934629
Tel.: +43-662-879346-29
Fax: +43-662-879346-50
service@eisl.at
CH
PU Trade AG
Herr Peter Ulrich
Seestasse 321
CH-8804 Au
Tel.: +41-438332910
Fox: +41 438332915
Email: pulrich@putrade.ch
Produktbezeichnung:
Einhebel-Splültischarmatur
