Caractéristiques techniques	Robinet à levier unique, finition chromée, matériau en laiton, débit d'eau réglable.
Utilisation	Conçu pour une installation dans les cuisines et salles de bains, facile à manipuler pour un contrôle optimal de la température de l'eau.
Maintenance et réparation	Recommandé de vérifier régulièrement les joints et les cartouches pour éviter les fuites. Nettoyer avec des produits non abrasifs.
Sécurité	Respecte les normes de sécurité en vigueur, équipé d'un système anti-brûlure pour éviter les accidents liés à l'eau chaude.
Informations générales	Garantie de 2 ans, compatible avec les systèmes de plomberie standard, installation recommandée par un professionnel.

FOIRE AUX QUESTIONS - Z31180 Ernesto

Comment installer le robinet Ernesto Z31180 ?

Pour installer le robinet Ernesto Z31180, commencez par fermer l'eau. Ensuite, retirez l'ancien robinet si nécessaire. Fixez le nouveau robinet en suivant les instructions fournies dans le manuel, en vous assurant que tous les joints sont bien en place pour éviter les fuites.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les joints et les écrous de fixation. S'ils sont desserrés, serrez-les doucement. Si la fuite persiste, il peut être nécessaire de remplacer le joint ou de contacter un professionnel.

Comment nettoyer le robinet Ernesto Z31180 ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Rincez à l'eau claire et séchez avec un chiffon propre.

Le robinet Ernesto Z31180 est-il compatible avec tous les types d'éviers ?

Le robinet Ernesto Z31180 est conçu pour s'adapter à la plupart des éviers standards. Cependant, il est conseillé de vérifier les dimensions et les spécifications de votre évier avant l'achat.

Quelle pression d'eau est nécessaire pour le robinet Ernesto Z31180 ?

Le robinet Ernesto Z31180 fonctionne de manière optimale avec une pression d'eau comprise entre 1 et 5 bars. Si la pression est trop basse, le débit d'eau peut être insuffisant.

Comment régler la température de l'eau sur le robinet ?

Pour régler la température de l'eau sur le robinet Ernesto Z31180, tournez le levier de manière à mélanger l'eau chaude et froide jusqu'à obtenir la température souhaitée.

Le robinet Ernesto Z31180 est-il garanti ?

Oui, le robinet Ernesto Z31180 est généralement garanti contre les défauts de fabrication. Veuillez consulter les conditions de garantie fournies avec le produit pour plus de détails.

Que faire si le robinet ne s'ouvre pas ?

Si le robinet ne s'ouvre pas, vérifiez d'abord que l'eau est bien alimentée et que les vannes sont ouvertes. Si le problème persiste, il se peut qu'il y ait un blocage ou un problème interne nécessitant une réparation.

MODE D'EMPLOI Z31180 Ernesto

Instructions de montage, d'utilisation et consignes de sécurité

NL BE

EENHAND KEUKENKRAAN

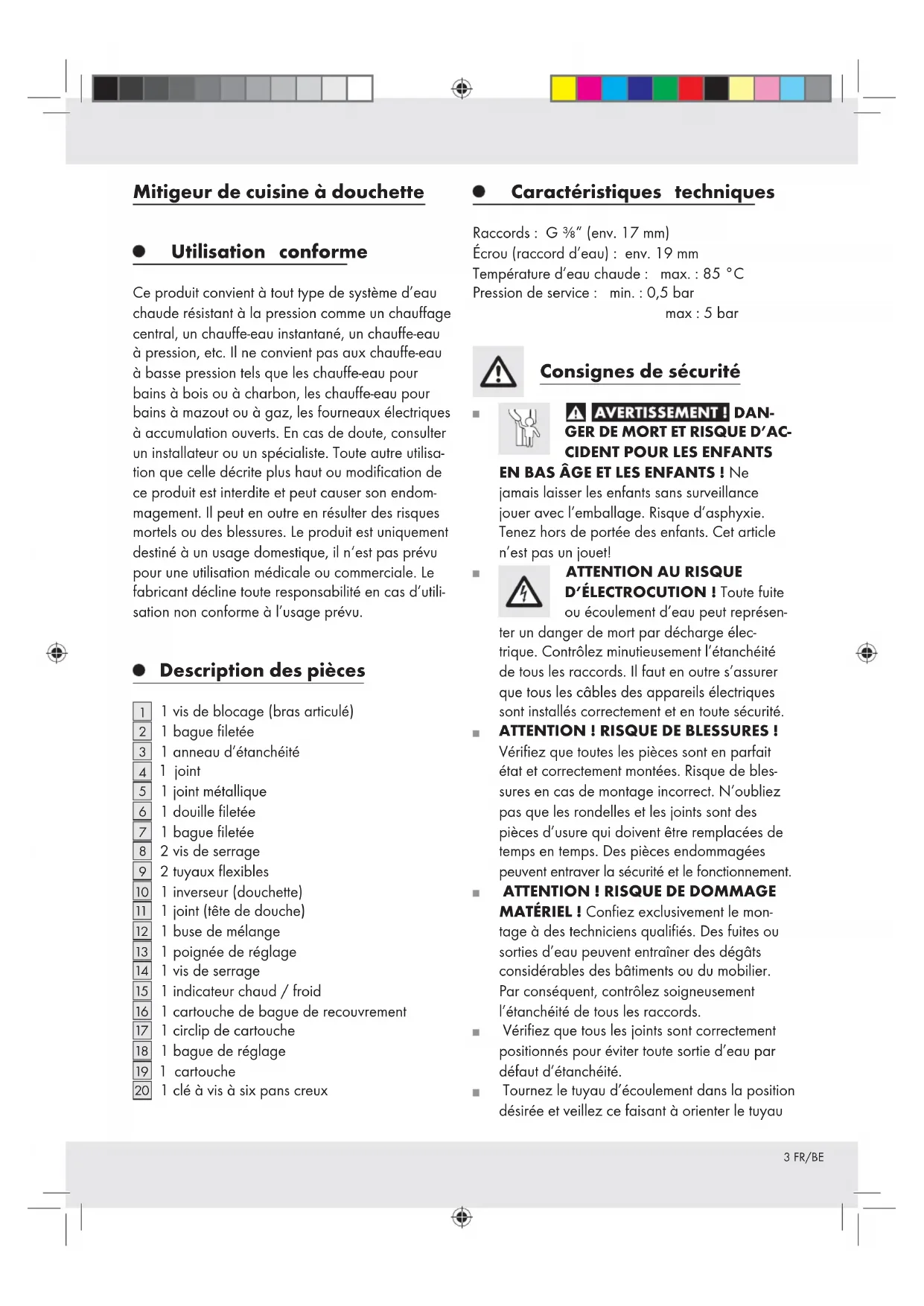

FR / BE Instructions de montage, d'utilisation et consignes de sécurité Page 3

Mitigeur de cuisine à douchette

Utilisation conforme

Ce produit convient à tout type de système d'eau chaude résistant à la pression comme un chauffage central, un chauffe-eau instantané, un chauffe-eau à pression, etc. Il ne convient pas aux chauffe-eau à basse pression tels que les chauffe-eau pour bains à bois ou à charbon, les chauffe-eau pour bains à mazout ou à gaz, les fournaux électriques à accumulation ouverts. En cas de doute, consulter un installateur ou un spécialiste. Toute autre'utilisation que celle désrite plus haut ou modification de ce produit est interdite et peut causeur son endommagement. Il peut en outre en résultat des risques mortels ou des blessures. Le produit est uniquement destiné à un usage domestique, il n'est pas prévu pour une utilisation medicale ou commerciale. Le fabricant decline toute responsabilité en cas d'utilisation non conforme à l'usage prévu.

Description des pieces

1 1 vis de blocage (bras articulé)
2 1 bague filee
3 1 anneau d'étanchéité
4 1 joint
5 1 joint métallique
61 douille filee
71bague filee
8 2 vis de serrage
9 2 tuyaux flexibles
10 1 inverseur (douchette)
1 joint (fete de douche)
12 1 buse de mélange
13 1 poignée de réglage
14 1 vis de serrage
15 1 indicateur chaud / froid
16 1 cartouche de bague de recouvrement
[17] 1 circlip de cartouche
18 1 bague de réglage
19] 1 cartouche
20 1 cle a vis a six pans creux

Charactéristiques techniques

Raccords: G 3 / 8 (env. 17 mm)

Ecrou (raccord d'eau): env. 19 mm

Température d'eau chaude: max.: 85 °C

Pression de service : min. : 0,5 bar

max:5bar

Consignes de sécurité

A AVENTISSEMENT! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS

jamais laisser les enfants sans surveillance jouer avec l'emballage. Risque d'asphyxie. Tenez hors de portée des enfants. Cet article n'est pas un jouet!

ATTENTION AU RISQUE D'ÉLECTROCUTION! Toute fuite ou écoulment d'eau peut représenté

ter un danger de mort par décharge élec trique. Contrôlez minutieusement l'étanchéité de tous les raccords. Il faut en outre s'assurer que tous les cables des appareils électriques sont installés correctement et en toute sécurité.

ATTENT

Vérifiez que toutes les pieces sont en parfait état et correctement montées. Risque de blessures en cas de montage incorrect. N'oubliez pas que les rondelles et les joints sont des pieces d'usure qui doivent être replacées de temps en temps. Des pieces endommagées peuvent entraver la sécurité et le fonctionnement.

ATTEN

MATÉRIEL! Confiez exclusivement le montage à des techniciens qualifiés. Des fuites ou sorties d'eau peuvent entraîner des dégats considérables desBATiments ou du mobilier. Par conséquent, contrôle soigneusement l'étanchée de tous les raccords.

Vérifiez

positionnés pour éviter toute sortie d'eau par défaut d'étanchéité.

Tournez

désirée et voirlez ce faisant à orienter le tuyau

sur I'evier. Dans le cas contraire, I'eau s'ecou-lant peut provoquer des degats des eaux importants dans le bâtiment.

ATTENTION! RISQUE DE BRULURE PAR

DE L'EAU BOULLANTE! Lors du réglage de l'eau chaude, veillez à ce que la températe de l'eau ne soit pas trop chaude.

Se familiariser avant l'installation avec toutes les particularités sur place, par ex. avec les raccords d'eau et les dispositifs d'arrêt.
Lire attentivement le mode d'emploi avant le montage et l'utilisation du produit. Conserver toutes les consignes de sécurité et instructions pour consultation ultérieure!

Montage

Installation du robinet

Coupez l'alimentation principale en eau pour éviter que de l'eau ne s'écoule par les zones non étanches. Laissez s'écouler le reste d'eau du robinet.
Installez le robinet, comme indiqué sur les illustrations A et B.

ATTENTION! Ne tordez pas les flexibles et ne les mettez pas sous tension. Dans le cas contraire, il existe un risque de dégats matériels.

Rinçage de la robinetterie

Afin d'éliminer toutes éventuelles impuretés, il convient de rincer la robinetterie avant la première utilisation. Procedez comme suit (voir ill. C) :
Devissez la buse de melange 12 et la douchette.
Ouvrez l'alimentation principale en eau et la douchette et laissez l'eau couler pendant deux minutes.
Revissez ensuite la buse de melange et la douchette.

- Utilisation

Mise en service

Remarque: Rincez généreusement les conduites du robinet après une période prolongée de non-utilisation pour eliminer les eaux stagnantes et les possibles résidus.

Ouvrez l'alimentation principale en eau.
Remontez la poignée de réglage [13] et tournez-la à droite ou à gauche pour régler l'intensité du jet et la température de l'eau.
Appuyez sur l'inverseur [10] pour régler le jet de la douchette.
Appuyez de nouveau sur l'inverseur pour régler le jet normal.
- Contrôlez le fonctionnement du mitigeur. Tournez la poignée de réglage dans toutes les positions possibles. Contrôlez régulièrement l'établient de tous les raccords.
Tirez légèrement la douchette légèrement vers le bas et enfin vers le bas en la retirant du support pour pouvoir utiliser librement la douchette.

- Réglage de la limitation de la température

La cartouche 19 de cette robinetterie est équipée d'une limitation de la température. Cette fonction n'est pas activée d'usine (réglage neutre).

ATTENTION! Le réglage de la limitation de la température ne doit être effectué qu'après avoir monté la robinetterie.

Coupez l'alimentation principale en eau.
Retirez la plaquette rouge / bleue eau froide / eau chaude [15] en mettant la poignée de réglage [13] dans la position la plus haute et en extrayant avec précaution la plaquette de l'intérieur à l'aide d'un objet long et plat (voir fig. D).
Desserrer la vis de serrage 14 avec la clé à six pans creux 20 en tournant dans le sens contraire des aiguilles d'une montre (voir ill. D).

ATTENTION! Ne devissez pas complètement la vis, desserrez la seulement jusqu'à ce que le levier de réglage puisse être retire facilement.

Retirez le levier de réglage.
Desserrez la bague de recouvrement de la cartouche à la main 16 et dévissez ensuite le circlip de la cartouche 17 à l'aide d'une pince à tubes.
Retirez ensuite la bague de réglage [18] noir.

Remarque: veilles à ce que la pièce mobile

de la cartouche soit orientée à l'horizontal.

Ainsi, il est possible dePTRer plus facilement la bague de reglage. Ne pas utiliser de pince.

Ne pas dévisser l'écrou ni démonter la cartouche.

Pour réduire le début d'eau chaude, placez de nouveau la bague de réglage dans la position de départ.
Pour réduire le débit d'eau chaud, placez la bague de réglage tel que déscrit sur «I'll E»
Pour supprimer la limitation du début d'eau chaude, placez la bague de réglage dans la position neutre.
- Remplacez la poignée de régalage, la bague de recouvrement de la cartouche et l'anneau de sécurité de la cartouche une fois que la protection contre les brûlures a été réglée.

- Entretien et nettoyage

- Entretien et nettoyage de la robinetterie

Les robinetteries require un entretien particulier.

Veuillezdonchodrespecterlesinstructions suivantes：

Ne pas utiliser de produits corrosifs ou à base d'alcool pour le nettoyage, car ces produits peuvent endommager les robinetteries.
Dévissez régulierement la buse de mélange 12 et éliminez les dépôts de calcaire ou les corps étrangers.
Nettoyez uniquely votre robinetterie a I'eau claire avec un detergent neutre et un chiffon doux ou une peu de chamos.

Le non-respect des instructions d'entretien peut entrainer des dommages sur la surface. Il est alors impossible de revendiquer les droits de garantie.

- Mise au rebut

L'emballage se compose exclusivement de matieres recyclables qui peuvent etremises au rebut dans les déchetteries locales.

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.

- Informations

- Potabilité de l'eau du robinet

Informez-vous auprès des autorités locales sur la potabilité de l'eau dans votre ville / commune.

D'une façon générale, pour la potabilité de l'eau du robinet, nous recommendons :

De laisser couler l'eau un court moment si elle a stagné plus de quatre heures dans les tuyauteries. de ne pas utiliser d'eau stagnante pour préparer les repas et les boissons, et tout particulièrement pour les nourrissons. Sinon, cela présente des risques pour la santé. L'eau qui sort du robinetterie est bonne lorsqu'elle est nettement plus fraîche que l'eau stagnante.
N'utilisez pas d'eau stagnante venant de tuyauteries chromées pour la nourriture et / ou le soin corporel si vous estes allergique au nickel. Cette eau peut contenir une grande quantite de nickel et provoquer des reactions allergiques.
N'utilisez pas d'eau potable venant de tuyauteries de plomb pour la préparation d'aliments pour nourrisson et / ou pendant la grossesse. Le plomb pénétre dans l'eau potable, ce qui est particulièrement dangereux pour la santé des nourrissons et des jeunes enfants.
