GEBRUIKSAANWIJZING PAC114 Design Profile

Wij danken u voor de aankoop van dit Profile product. Let op: Het is belangrijk dat u deze handleiding aandachtig leest voordat u het product gaat gebruiken. Bewaar daarna deze handleiding goed.

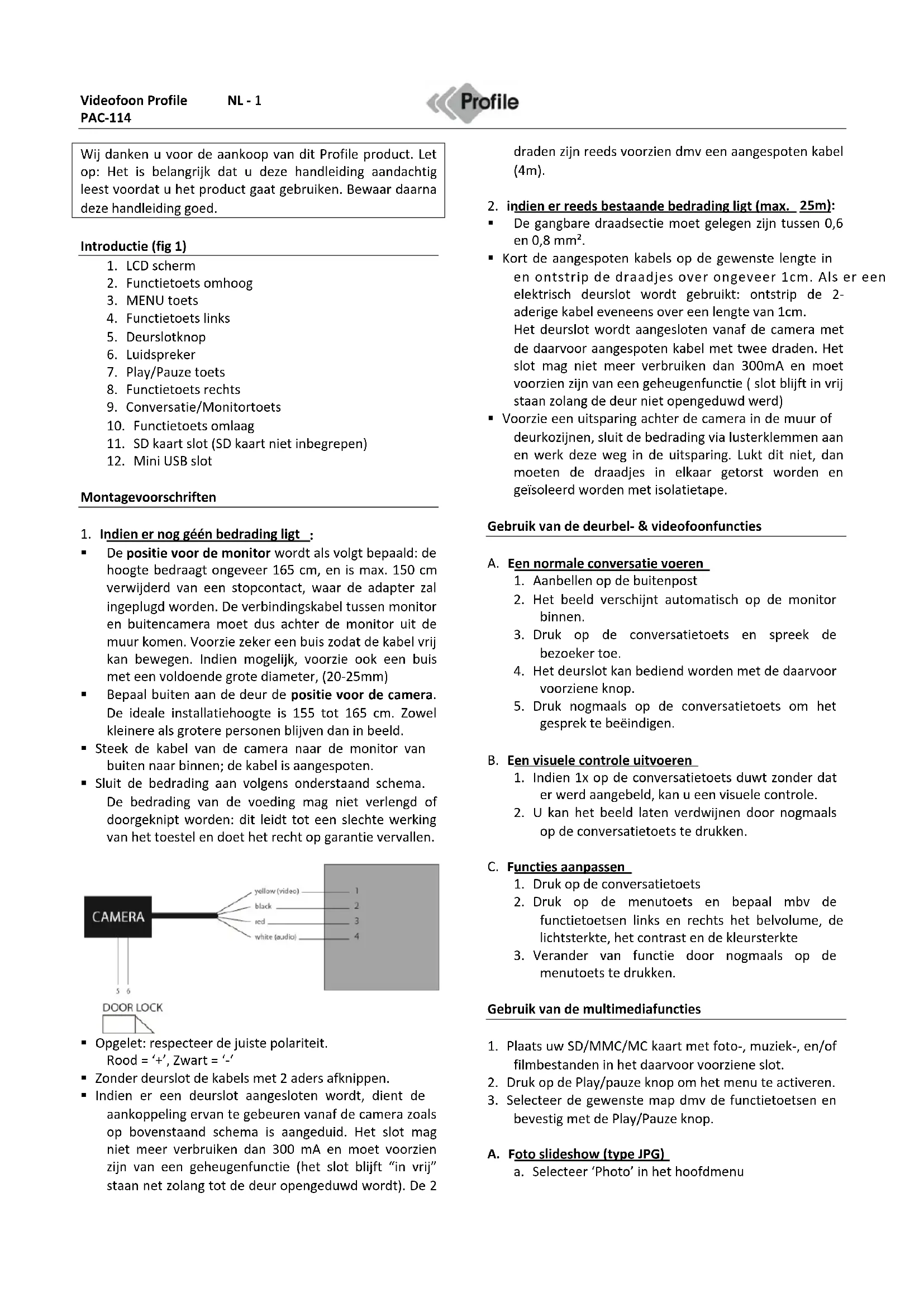

Introductie (fig 1)

1. LCD scherm
2. Functietoets omhoog
3. MENU toets
4. Functietoets links
5. Deurslotknop
6. Luidspreker
7. Play/Pauze toets
8. Functietoets rechts
9. Conversatie/Monitortoets
10. Functietoets omlaag
11. SD kaart slot (SD kaart nicht inbegren)
12. Mini USB slot

Montagevoorschriften

1. Indien er nog geén bedrading ligt :

• De positie voor de monitor worden als volgt bepaald: de hoogte bedraagt onceveer 165 cm, en is max. 150 cm verwijderd van een stopcontact, waar de adapter zal ingeplugd worden. De verbindskabelussen monitor en buitencamera要去 dus器官 de monitor uit de muur komen. Voorzie zeker een buis zodatekabel vrij kan bewegen. Indien mogelijk, voorzie ook een buis met een voldoende groote diameter, (20-25mm)
• Bepaal buiten aan de deur de positie voor de camera. De ideale installmentiehoogte is 155 tot 165 cm. Zowelkleinere als grotere Personen blijven dan in beeld.
• Steek de kabel van de camera waar de monitor van buiten maar binnen; de kabel is aangespoten.

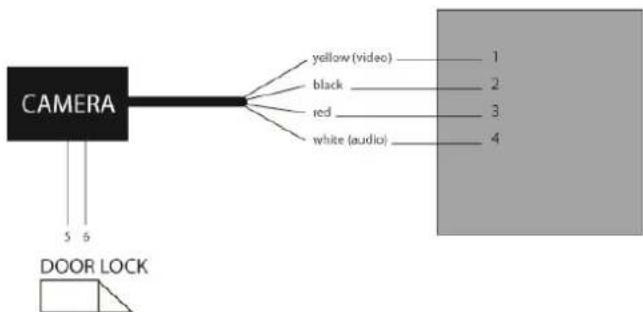

• Sluit de bedrading aan volgens onderstaand schema. De bedrading van de voeding mag Niet verlengd of doorgeknipt worden: dit leidt tot een slechte werkig van het toestel en doet hetrecht op garantie verrallen.

• Opgelet: respecteer de juiste polariteit. Rood = '+, Zwart = '-'
  Zonder deurslot de kabels met 2 aders afknippen.
• Indien er een deurslot aangesloten worden, dient de aankoppeling ervan te gebeuren vanaf de camera Zoals op bovenstaand schema is aangeduid. Het slot mag Niet meer verbruiken dan 300mA en moet voorzien zichn van een geheugenfunctie (het slot blijft "in vrij" staan net zolang tot de deur opengeduwd worden). De 2

draden zich reeds voorzien dmv een aangespoten kabel (4m).

2. indien er reeds bestaande bedrading ligt (max. 25m):

• De gangbare draadsectie moet gelegen zichtussen 0,6 en 0.8mm^2
  Kort de aangespoten kabels op de gewenste lenghte in en ontstrip de draadjes over ongeveer 1cm. Als er een elektrisch deurslot worden gebruikt: ontstrip de 2-aderige kabel eveneens over een lenghte van 1cm. Het deurslot worden aangesloten vanaf de camera met de waarvoor aangspoten kabel met twee draden. Het slot mag Niet meer verbruiken dan 300mA en要去 voorzien zijn van een geheugenfunctie (slot blijft in vrij staan zolang de deur Niet opengeduwd werk)
  Voorzie een uitsparing ache ter de camera in de muur of deurkozijnen, sluit de bedrading via lusterklemmen aan en werk deze weg in de uitsparing. Lukt dit Niet, dan要去en de draadjes in elkaar getorst worden en geisoleerd worden met isolatietape.

Gebruik van de deurbel- & videofoonfuncties

A. Een normale conversatie voeren

1. Aanbellen op de buitenpost
2. Het beeld verschijnt automatisch op de monitor binnen.
3. Druk op de conversatietoets en spreek de bezoeker toe.
4. Het deurslot kan bediend worden met de waarvoor voorziene knop.
5. Druk nogmaals op de conversatietoets om het gesprek te beeindigen.

B. Een visuèle contrôle uitvoeren

1. Indien 1x op de conversatietoets duwt zonder dat er werk aangebeld, kan u een visuele controle.
2. U kan het beeld latent verdwijnen door nogmaals op de conversatietaets te drukken.

C. Functies aanpassen

1. Druk op de conversatietoets
2. Druk op de menuutoets en bepaal mbv de functietoetsen links en rechts het belvolume, de lichtsterkte, het contrast en de kleursterkte
3. Verander van functie door nogmaals op de menuutoets te drukken.

Gebruik van de multimediafunctions

1. Plaats uw SD/MMC/MC kaart met Foto-, muziek-, en/of filmbestanden in het waarvoort voorziene slot.
2. Druk op de Play/pauze knop om het menu te activeren.
3. Selecteer de gewenste map dmv de functietoetsen en bevestig met de Play/Pauze knop.

A. Foto slideshow (type.JPG)

a. Selecteer 'Photo' in het hoofdmenu

b. Druk op play/pauze, er start automatisch een slideshow van uw Foto's die zich op de SD kaart bevinden
c. Druk op Menu om maar het Foto-overzicht te gaan
d. Gebruik de functietoetsen (omhoog en omlaag) om door de foto's te bladeren.
e. Druk opniew op play/pauze om de slideshow terug te starten bij de geselecteerde Foto.
f. Draai de Foto's tijdens de slideshow met behulp van de functietoetsen (links en rechts)
g. Druk 2 x op Menu om terug maar het hoofdmenu te gaan.

B. Muziek (type MP3 of WMA)

a. Selecteer 'Music' in het hoofdmenu.
b. Druk op play/pauze, de muziek die zich op de SD kaart bevindt, za automatisch een voor een afgespeeld worden in het muzzleverzicht.
c. Gebruik de functietoetsen (omhoog en omlaag) om door de muziek te bladeren.
d. Druk opniew op play/pauze om de muziek te onderbreken of opniew af te spelen.
e. Pas het volume aan met behulp van de functietoetsen (links en rechts).
f. Druk 2 x op Menu op de muziek om terug te gaan maar het hoofdmenu.

a. Selecteer 'Movie' in het hoofdmenu
b. Druk op play/pauze, de filmbestanden die zich op de SD kaart bevinden, zullen een voor een afgespeeld worden.
c. Druk op Menu om maar het filmoverzicht te gaan.
d. Gebruik de functietoetsen (omhoog en omlaag) om door de filmbestanden te bladeren.
e. Druk opniew op play/pauze om de film te onderbreken of opniew af te spelen.
f. Pas het volume aan met behulp van de functietoetsen (links en rechts).
g. Druk 2 x op Menu op de muziek omtering te gaan maar het hoofdmenu.

D. Alle bestanden

In de map 'Files' in het hoofdmenu ziet u een overzicht van alle bovenstaande bestanden die zich op de SD kaart bevinden.

E. Opname functie

Telkens wonneer er een bezoeker aan de buitenpost aanbelt, za er automatisch een Foto genomen worden. Op deze manier kan u na afwezigheid gemakkelijk controlleren wie er zich aangemeld heeft. De Foto's worden bewaard op het externe geheugen (bv. SD kaart). Om de Foto's te raadplegen:

a. Selecteer 'Monitor' in het hoofdmenu
b. Druk op play/pauze

c. U kan nu door de Foto's bladeren met behulp van de functietoetsen (omhoog en omlaag). Bij elke Foto worden de datum, en het uur weergegeven
d. Wanner u een foto wilt wissen:

1) Ga u op de gewenste Foto staan
2) Druk op de pauze/play toets
3) Selecteer Yes of No dmv de functietoetsen rechts of links
4) Bevestig verwolgens uw keuze mbv de Play/pauze knop.

F. Aangesloten apparaten

In deze map 'Device' kan u controlleren welke bestandendragers aangesloten+zijn.

G. Installingen

a. Selecteer 'Settings' in het hoofdmenu.
b. Druk op play/pauze om een selectie te make.
c. Met de Menu toets gaat u steedsteringaar een vorig scherm.

JPEG Autoplay

Deze instelling geeft u de keuze of uw foto slideshow automatisch of manueel verloopt.

JPEG Interval

Deze instelling waar u kiezen hoe snel de Foto's veranderen in de Foto slideshow: 5, 10 of 15 seconden.

Transition

Deze instelling geeft u de möglichkeit:tussen verschillende foto-overgangen

View Mode

Hier kiest u hoe de Foto's zich aanpassen aan de schermgrootte. (Orginele grootte, uitrekken, ...

Hier bepaalt u de Lichtsterkte van het LCD scherm

• Contrast adjustment

Hier bepaalt u het contrastniveau van het LCD scherm

Color

Hier bepaalt u de kleursterkte van het LCD scherm

Repeat

Hier kiest u of de Foto's, muziek en filmbestanden zich automatisch herhalen wonneer zij allemaal afgespeeld+zijn.

• Auto Overwrite

Geeft u de möglichkeid om de SD kaart automatisch te overschrijven wanneer.Deze vol is.

Time Hier kan u de huidige datum en het tijdstip instellen.

Gebruik de functietoetsen omhoog en omlaag om bv. het tijdstip te selecteren.
Druk play/pauze om deijd te{kunnen bewerken.
Gebruik de functietoetsen om deijd aan te passen.
Druk play/pauze om te bevestigen.

• Calendar: Kalender functie

Technische vereisten aansluitingen

• Gebruik ofwel de meegeleverde kabel van 10 meter ofwel de eigen bedrading van 0,6 - 0,8mm^2 met een max. lenghte van 25 meter.
• U heeft een stopcontact nodig dat max. 1,5m van de monitor verwijderd is.
  Vereiste draden zonder deurslot : 4
  Vereiste draden met deurslot : 6

Onderdelen

Handenvrijemonitor
Camera
- Beschermkap buitenpost
Montagebeugel monitor
- Bevestigingschroeven
Verbindingskabel 10 m

Veiligheidsinstructies

• De monitor of camera mag nooit met detergenten gereinigd worden, enkel met zeep en vochtige doeck.
• De voedingsdraden van de adapter月至en nooit door geknipt, noch verlangd worden; het garantierecht verwalt vanaf dit moment!

• Opgelet: respecteer de juiste polariteit. Rood = '+, Zwart = '-'

• De monitor mag nicht in de buurt van magnetische velden geplaatst worden zoals bv. vlak naast een TV of ditke stroomkabel.
  Er mag nooit water over de camera of monitor gegoten worden. De camera is enkel spatwaterdicht.

Garantievoorwaarden

De garantieperiode voor PAC-114 bedraagt 2aar en vangt aan op de datum van aankoop. Gedurende de garantieperiode verhelpt Eltra nv alle defecten die te wijten zich aan materiaal- of productiefouten. Eltra nv kan maar keuze, het defecte toestel ofwel herstellen ofwel verrangen.

Eltra nv is Niet verplicht om toestellen te herstellen of te verrangen indien ze defect zich geraakt ten gevolge van beschadigingen, oneigenlijk gebruik, modificaties of wijzigingen die werden aangebracht na de aankoopdatum.

Breng het defecte toestel, samen met het originele aankoopbewijs terug maar de winkel waar het toestel werk verkocht. Voeg steeds eennota toe met de beschrijving van het probleem.

Schade

Eltra nv kan onder geen enkel bedding aansprakelijk gesteld worden voor schade van welke aard ook, indien het toestel Niet correct volgens de voorgeschreiben installmentie instructies werden geinstalleerd, noch voor schade ten gevolge van onvoorziene omstandigheden zoals naturuarrampen, blikseminslag... Alleaaruit voortvloeijeende kosten vallen bijgevolg uitsluitend ten laste van de koper en worden Niet gedekt door de garantievoorwaarden.
