PSE-103 Mini - Bewakingscamera Profile - Gratis gebruiksaanwijzing en handleiding

Type product	Draadloze bewakingscamera
Merk	Profile
Model	PSE-103 Mini
Beeldsensor	CMOS
Resolutie (PAL)	628 x 582 pixels
Horizontale resolutie	380 TV-lijnen
Kijkhoek	62°
Minimum verlichting	0 Lux (IR ingeschakeld)
Nachtzicht	Tot 3 meter
Frequentie	2.4 GHz (ISM-band)
Zendvermogen (CE)	10 mW
Max. bereik (vrije ruimte)	100 meter
Aantal kanalen	4 (schakelbaar)
Voeding camera	8V gelijkspanning, 100 mA
Voeding ontvanger	8V gelijkspanning, 180 mA
Afmetingen ontvanger	68 x 78 x 16 mm (zonder antenne)
Gewicht camera	90 gram
Gewicht ontvanger	200 gram
Video-uitgang	1 Vp-p @ 75 ohm, S/N > 38 dB
Audio-uitgang	1 Vp-p @ 600 ohm
Werktemperatuur	-10°C tot +50°C
Maximale luchtvochtigheid	85% RH
Inhoud verpakking	Camera, ontvanger, 2 antennes, 2 adapters, AV-kabel
Garantie	2 jaar
Onderhoud	Lens reinigen met zachte droge doek; behuizing met licht vochtige doek

Veelgestelde vragen - PSE-103 Mini Profile

Hoe installeer ik de camera?

Verbind de adapter met de camera en de ontvanger. Sluit de antenne aan op de ontvanger. Verbind de ontvanger via de AV-kabel met de monitor/TV. Zet de monitor op AV-mode en stel het kanaal van de ontvanger gelijk aan dat van de camera.

Wat is het maximale bereik?

Het maximale bereik in vrije ruimte is 100 meter. Houd rekening met obstakels zoals muren die het bereik kunnen verminderen.

Hoe stel ik de kanalen in voor meerdere camera's?

Gebruik de kanaalschakelaar op de camera om een kanaal te kiezen (CH1 tot CH4). Stel op de ontvanger dezelfde kanalen in met de schakelaars. Zet de modus op L voor looping of M voor handmatig omschakelen.

Werkt de camera in het donker?

Ja, de camera heeft infrarood-LED's voor nachtzicht tot 3 meter. Bij weinig licht schakelen de IR-LED's automatisch in.

Kan ik de camera met een DVR gebruiken?

Ja, de ontvanger heeft een AV-uitgang die geschikt is voor de meeste DVR's en monitors. Sluit de AV-kabel aan op de video-ingang van de DVR.

Wat moet ik doen als er interferentie is?

Probeer een ander kanaal te selecteren op zowel camera als ontvanger. Vermijd plaatsing in de buurt van andere 2.4 GHz-apparaten zoals wifi-routers.

Hoe onderhoud ik de camera?

Reinig de lens voorzichtig met een zachte, droge doek. Gebruik voor de behuizing een licht vochtige doek. Gebruik geen agressieve schoonmaakmiddelen.

Wat zit er in de verpakking?

De verpakking bevat: 1 draadloze camera, 1 ontvanger, 2 antennes, 2 adapters (8V) en een AV-kabel.

Hoe lang is de garantie?

De garantieperiode bedraagt 2 jaar vanaf aankoopdatum. Bewaar uw aankoopbewijs voor eventuele garantieclaims.

Kan ik de camera buiten gebruiken?

De camera is ontworpen voor binnengebruik. Gebruik buiten wordt afgeraden vanwege gevoeligheid voor weersomstandigheden. Plaats de camera indien nodig onder een afdak.

GEBRUIKSAANWIJZING PSE-103 Mini Profile

Wij danken u voor de aankoop van dit Profile product. Let op: Het is belangrijk dat u deze handleiding aandachtig leest voordat u het product gaat gebruiken. Bewaar daarna deze handleiding goed.

Inhoud

① 1 x 2.4 GHz draadloze camera
② 1 x 2.4 GHz draadloze ontvanger
③ 1 x Antenne
④ 1 x Adapter voor camera
⑤ 1 x Adapter voor ontvanger
⑥ 1 x AV kabel

Opstelling

1) antenne
2) kanaalschakelaar
3) universele steun
4) infraroodlichten
5) lens
6) voedingsJack

1) antenne
2) kanaaltoets
3) kanaalindicator
4) mode controle
5) voedingsingang
6) AV output

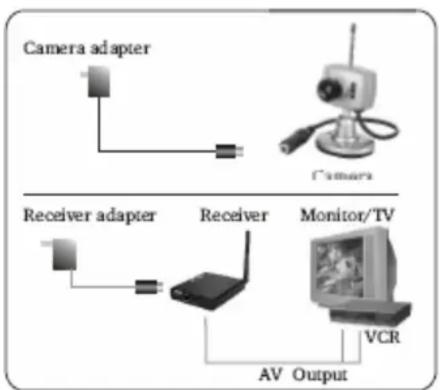

Correcte installatie

- Plaats de camera op een specifieke positie en draai de lens naar de juiste hoek.

Fig. 1

- Verbind de adapter (DC 8V 200mA) met de camera

Fig. 2

■ Verbind de antenne met de ontvanger.

Fig. 3

- Verbind de ontvanger met de monitor / TV d.m.v. de meegeleverde AV kabel (geel voor video en rood voor audio).

Fig. 4

- Verbind de adapter (DC 8V 200 mA) met de ontvanger. De kanaalindicator wordt geactiveerd.

Fig. 5

- Zet de monitor / TV aan en kies de AV mode.

Fig. 6

- Zet het kanaal van de ontvanger gelijk aan dat van de camera door op de kanaaltoets te drukken, de beelden zullen worden getoond op uw monitor / TV.

Fig. 7

- Stel de helderheid, contrast en kleur in op uw monitor / TV voor het beste effect

Kanaal Setup van de camera

U kan de kanaalschakelaar verzetten om over te schakelen naar Multi-camera werking of het vermijden van storing. Zet de kanaalschakelaar volgens onderstaand diagram.

Fig. 8

Kanaal Setup van de ontvanger

De ontvanger kan tot 4 camera's tegelijk ontvangen. U kan dit als volgt instellen. De schakelaar "mode control" heeft prioriteit tov andere schakelaars.

Kanaalsetup: (zie figuur 9)

Schuif de kanaalschakelaar 1,2,3,4 naar ON of OFF om de afzonderlijke kanalen te activeren.

Als een kanaal op OFF wordt gezet zal dit kanaal zowel in de L stand (Loopstand) als in de M (manueel) niet meer geselecteerd kunnen worden.

Kanaal-looping Setup:

Deze schakelaar kunt u in de stand L of M zetten.

De stand M is manueel dit houd in dat u de aangesloten camera's kunt selecteren door met de hand op de kanaaltoets te drukken.

Staat deze op L worden de actieve kanalen op uw monitor / TV afwisselend om de 5 sec. getoond.

Technische gegevens

a) camera:

■ Beeldsensor: CMOS
■ CMOS Pixels: 628 x 582 (PAL); 510 x 492 (NTSC)
■ Horizontale resolutie: 380 TV lijnen
■ Beeldhoek: 62°
■ Minimum verlichting: 0Lux
■ Zendfrequentie: ISM 2,400MHz \~ 2,483MHz
■ Zenkracht: 10mW/CE; 2mW/FCC
■ Modulatie type: FM
■ Bandbreedte 18MHz
■ Voeding: 8V gelijkspanning
■ Verbruik: 100mA
■ Max. bereik in vrije ruimte: 100m
- Nachtzicht: 3m
■ Gewicht: 90g

b) ontvanger:

• Ontvangstbereik: ISM2,400MHz \~ 2,483MHz
  ■ Intermediate frequentie: 480MHz
  ■ Demodulatie Type: FM
  ■ Antenne: 50ohm SMA
• Ontvangstgevoeligheid: ≤ -85dBm
  ■ Video Output Niveau: 1Vp-p@75ohm,S/N>38dB
  ■ Audio Output Niveau: 1Vp-p@600ohm
  ■ Voeding: +8V gelijkspanning.
• Verbruik: 180mA
  ■ Afmeting: 68 x 78 x 16 mm (zonder antenne)
  ■ Gewicht: 200g

Werkingstemperatuur: -10°C\~+50°C / +14°F\~+122°F

Max. vochtigheidsgraad: 85%RH

Kanaalfrequentie: CH1 = 2.414MHz

CH2 = 2.432MHz

CH3 = 2.450MHz

CH4 = 2.468MHz

Conformiteitsverklaring

Hierbij verklaart ELTRA NV, Pachtgoedstraat 2, 9140 Temse, België dat het product PSE-103 & PSE-104 voldoen aan alle essentiële eisen en andere relevante bepalingen van de LVD en EMC richtlijn 1999/5/EC.

De originele conformiteitverklaring is opvraagbaar op www.profileDIY.com

Garantievoorwaarden

De garantieperiode voor PSE-103 & PSE-104

bedraagt 2 jaar en vangt aan op de datum van aankoop. Gedurende de garantieperiode verhelpt Eltra nv alle defecten die te wijten zijn aan materiaal- of productiefouten. Eltra nv kan, naar keuze, het defecte toestel ofwel herstellen ofwel vervangen.

Eltra nv is niet verplicht om toestellen te herstellen of te vervangen indien ze defect zijn geraakt ten gevolge van beschadigingen, oneigenlijk gebruik, modificaties of wijzigingen die werden aangebracht na de aankoopdatum.

Breng het defecte toestel, samen met het originele aankoopbewijs terug naar de winkel waar het toestel werd verkocht. Voeg steeds een nota toe met de beschrijving van het probleem.

Schade

Eltra nv kan onder geen enkel beding aansprakelijk gesteld worden voor schade van welke aard ook, indien het toestel niet correct volgens de voorgeschreven installatie-instructies werd geïnstalleerd, noch voor schade ten gevolge van onvoorziene omstandigheden zoals natuur rampen, blikseminslag... Alle daaruit voortvloeiende kosten vallen bijgevolg uitsluitend ten laste van de koper en worden niet gedekt door de garantievoorwaarden.

Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM Eltra DIYeuronet / Elar bv, Ambachtsstraat 8, 5405 AM Uden, THE NETHERLANDS www.eltra.eu www.profileDIY.com
