Type product	Bewakingscamera
Merk	Profile
Model	PSE-109 Basic
Beeldsensor	CMOS
Horizontale resolutie	380 TV-lijnen
Beeldhoek	62°
Minimale verlichting	0 Lux (met IR)
Nachtzichtbereik	7 m
Zendfrequentie	2,4 GHz (ISM 2.400 - 2.483 MHz)
Maximaal zendbereik (vrij veld)	100 m
Voeding camera	8V DC (adapter meegeleverd)
Stroomverbruik camera	80 mA (normaal), 120 mA (IR aan)
Gewicht camera	200 g
Ontvanger uitgangen	Video 1Vp-p, Audio 1Vp-p
Aantal ondersteunde camera's	Maximaal 4
Voeding ontvanger	8V DC (adapter meegeleverd)
Afmetingen ontvanger (zonder antenne)	68 x 78 x 16 mm
Gewicht ontvanger	200 g
Werkingstemperatuur	-10°C tot +50°C
Max. vochtigheid	85% RH
Kanaalfrequenties	CH1: 2.414 MHz, CH2: 2.432 MHz, CH3: 2.450 MHz, CH4: 2.468 MHz
Reiniging	Lens schoonmaken met droge, zachte doek; geen water of chemicaliën gebruiken.
Veiligheid	Voldoet aan richtlijn 1999/5/EC; gebruik alleen meegeleverde adapters.
Garantie	2 jaar
Inhoud verpakking	Camera, ontvanger, 2 antennes, 2 adapters, AV-kabel

Veelgestelde vragen - PSE-109 Basic Profile

Hoe sluit ik de camera aan?

Verbind de adapter (DC 8V) met de camera. Sluit de AV-kabel aan op de ontvanger en uw monitor/TV. Zet de monitor op de juiste AV-modus en stem het kanaal van ontvanger af op de camera.

Hoe stel ik de kanalen in?

Op de camera zit een kanaalschakelaar (CH1-CH4). Op de ontvanger kunt u met de mode control en kanaalschakelaars per kanaal in- of uitschakelen en kiezen tussen handmatig (M) of loop (L) (automatisch omschakelen om de 5 seconden).

Hoeveel camera's kan ik op één ontvanger aansluiten?

De ontvanger ondersteunt maximaal 4 camera's via de kanalen CH1 t/m CH4.

Wat is het maximale bereik van de camera?

In vrije ruimte is het bereik tot 100 meter. Binnen gebouwen kan dit minder zijn door muren en obstakels.

Werkt de camera in het donker?

Ja, de camera heeft nachtzicht met infraroodleds, tot een afstand van 7 meter. De minimale verlichting is 0 Lux.

Wat moet ik doen als er storing is op het beeld?

Probeer een ander kanaal te gebruiken op zowel camera als ontvanger. Vermijd interferentie van andere draadloze apparaten.

Kan ik de camera ook zonder ontvanger gebruiken?

Nee, de camera zendt draadloos naar de meegeleverde ontvanger. Zonder ontvanger kunt u geen beeld krijgen.

Hoe kan ik de beeldkwaliteit aanpassen?

Stel de helderheid, contrast en kleur in op uw monitor of TV via het menu van de TV.

Wat is de garantie op dit product?

De garantie bedraagt 2 jaar vanaf aankoopdatum, geldig voor materiaal- en productiefouten. Bewaar uw aankoopbewijs.

Hoe reinig ik de camera?

Gebruik een droge, zachte doek om de lens schoon te maken. Gebruik geen water, schoonmaakmiddelen of spuitbussen.

GEBRUIKSAANWIJZING PSE-109 Basic Profile

Wij danken u voor de aankoop van dit Profile product. Let op: Het is belangrijk dat u deze handleiding aandachtig leest voordat u het product gaat gebruiken. Bewaar daarna deze handleiding goed.

Inhoud

① 1 x 2.4 GHz draadloze camera
② 1 x 2.4 GHz draadloze ontvanger
③ 2 x Antenne (Antenne op Camera reeds gemonteerd)
④ 1 x Adapter voor camera
⑤ 1 x Adapter voor ontvanger
⑥ 1 x AV kabel

Opstelling

Onderdelen

1) antenne
2) infraroodlichten
3) kanaalschakelaar
4) lens
5) universele steun
6)VoedingsJack

- Bevestig de camera op de gewenste plaats met de meegeleverd schroeven en pluggen. Houd hierbij rekening met de lengte van de kabel van de adapter, zodat u de camera nog steeds kan verbinden met een stopcontact.

Fig. 1

- Verbind de adapter (DC 8V 200mA) met de camera

Fig. 2

Verbind de antenne met de ontvanger.

Fig. 3

- Verbind de ontvanger met de monitor / TV d.m.v. de meegeleverde AV kabel (geel voor video en rood voor audio).

Fig. 4

- Verbind de adapter (DC 8V 200 mA) met de ontvanger. De kanaalindicator wordt geactiveerd.

Fig. 5

- Zet de monitor / TV aan en kies de AV mode.

Fig. 6

- Zet het kanaal van de ontvanger gelijk aan dat van de camera door op de kanaaltoets te drukken, de beelden zullen worden getoond op uw monitor / TV.

Fig. 7

- Stel de helderheid, contrast en kleur in op uw monitor / TV voor het beste effect

Kanaal Setup van de camera

U kan de kanaalschakelaar verzetten om over te schakelen naar Multi-camera werking of het vermijden van storing. Volg onderstaande stappen:

- Verwijder de beschermkap door deze linksom te draaien.

Fig. 9

■ Zoek de kanaalschakelaar dicht bij de infrarood lichten. Fig. 10

- Zet de kanaalschakelaar volgens onderstaand diagram.

Fig. 11

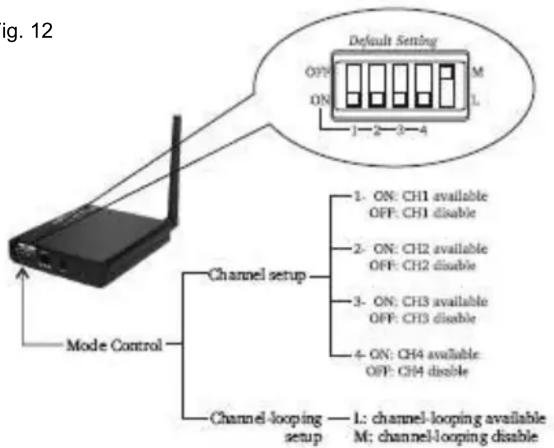

Kanaal Setup van de ontvanger

De ontvanger kan tot 4 camera's tegelijk ontvangen. U kan dit als volgt instellen. De schakelaar "mode control" heeft prioriteit tov andere schakelaars.

Fig. 12

Kanaalsetup: (zie figuur 12)

Schuif de kanaalschakelaar 1,2,3,4 naar ON of OFF om de afzonderlijke kanalen te activeren.

Als een kanaal op OFF wordt gezet zal dit kanaal zowel in de L stand (Loopstand) als in de M (manueel) niet meer geselecteerd kunnen worden.

Kanaal-looping Setup:

Deze schakelaar kunt u in de stand L of M zetten.

De stand M is manueel dit houd in dat u de aangesloten camera's kunt selecteren door met de hand op de kanaaltoets te drukken.

Staat deze op L worden de actieve kanalen op uw monitor / TV afwisselend om de 5 sec. getoond.

Technische gegevens

a) camera:

■ Beeldsensor: CMOS
■ CMOS Pixels: 628 x 582 (PAL); 510 x 492 (NTSC)
■ Horizontale resolutie: 380 TV lijnen
■ Beeldhoek: 62°
■ Minimum verlichting: 0Lux
■ Zendfrequentie: ISM 2,400MHz \~ 2,483MHz
■ Zenkracht: 10mW/CE; 2mW/FCC
■ Modulatie type: FM
■ Bandbreedte 18MHz
■ Voeding: 8V gelijkspanning
■ Verbruik 80mA & 120mA (IR ON)
■ Max. bereik in vrije ruimte: 100m
- Nachtzicht: 7m
■ Gewicht: 200g

b) ontvanger:

• Ontvangstbereik: ISM2,400MHz \~ 2,483MHz
  ■ Intermediate frequentie: 480MHz
  ■ Demodulatie Type: FM
  ■ Antenne: 50ohm SMA
• Ontvangstgevoeligheid: < -85dBm
  ■ Video Output Niveau: 1Vp-p@75ohm,S/N>38dB
  ■ Audio Output Niveau: 1Vp-p@600ohm
  ■ Voeding: +8V gelijkspanning.
  ■ Verbruik: 180mA
  ■ Afmeting: 68 x 78 x 16 mm (zonder antenne)
  ■ Gewicht: 200g

Werkingstemperatuur: -10°C\~+50°C / +14°F\~+122°F

Max. vochtigheidsgraad: 85%RH

Kanaalfrequentie: CH1 = 2.414MHz

CH2 = 2.432MHz

CH3 = 2.450MHz

CH4 = 2.468MHz

Conformiteitsverklaring

Hierbij verklaart ELTRA NV, Pachtgoedstraat 2, 9140 Temse, België dat het product PSE-109 & PSE-110 voldoen aan alle essentiële eisen en andere relevante bepalingen van de LVD en EMC richtlijn 1999/5/EC.

De originele conformiteitverklaring is opvraagbaar op www.profileDIY.com

Garantievoorwaarden

De garantieperiode voor PSE-109 & PSE-110 bedraagt 2 jaar en vangt aan op de datum van aankoop. Gedurende de garantieperiode verhelpt Eltra nv alle defecten die te wijten zijn aan materiaal- of productiefouten. Eltra nv kan, naar keuze, het defecte toestel ofwel herstellen ofwel vervangen.

Eltra nv is niet verplicht om toestellen te herstellen of te vervangen indien ze defect zijn geraakt ten gevolge van beschadigingen, oneigenlijk gebruik, modificaties of wijzigingen die werden aangebracht na de aankoopdatum.

Breng het defecte toestel, samen met het originele aankoopbewijs terug naar de winkel waar het toestel werd verkocht. Voeg steeds een nota toe met de beschrijving van het probleem.

Schade

Eltra nv kan onder geen enkel beding aansprakelijk gesteld worden voor schade van welke aard ook, indien het toestel niet correct volgens de voorgeschreven installatie-instructies werd geïnstalleerd, noch voor schade ten gevolge van onvoorziene omstandigheden zoals natuurrampen, blikseminslag... Alle daaruit voortvloeiende kosten vallen bijgevolg uitsluitend ten laste van de koper en worden niet gedekt door de garantievoorwaarden.
