Caractéristiques techniques	Résolution : 1080p Full HD, Vision nocturne : jusqu'à 30m, Angle de vue : 90°, Connectivité : Wi-Fi, Alimentation : secteur
Utilisation	Idéale pour la surveillance intérieure et extérieure, compatible avec les applications mobiles pour un accès à distance.
Maintenance et réparation	Nettoyage régulier de l'objectif, mise à jour du firmware via l'application, vérification des connexions Wi-Fi.
Sécurité	Chiffrement des données, accès sécurisé par mot de passe, notifications en temps réel en cas de détection de mouvement.
Informations générales	Garantie : 2 ans, Assistance technique disponible, Compatible avec les systèmes de domotique.

FOIRE AUX QUESTIONS - PAC114 Design Profile

Comment installer la caméra Profile PAC114 Design ?

Pour installer la caméra, suivez les étapes suivantes : 1. Choisissez un emplacement avec une bonne visibilité. 2. Fixez le support mural au mur avec les vis fournies. 3. Connectez la caméra au câble d'alimentation et à votre réseau. 4. Utilisez l'application dédiée pour finaliser la configuration.

Comment connecter la caméra à mon réseau Wi-Fi ?

Ouvrez l'application de la caméra, créez un compte ou connectez-vous. Suivez les instructions pour ajouter un nouvel appareil, sélectionnez votre caméra et entrez les informations de votre réseau Wi-Fi lorsque cela est demandé.

Que faire si la caméra ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée. Si la caméra ne s'allume toujours pas, essayez de changer la prise ou le câble d'alimentation. Si le problème persiste, contactez le service client.

Comment accéder aux enregistrements vidéo ?

Les enregistrements vidéo peuvent être consultés via l'application. Accédez à la section 'Historique' ou 'Enregistrements' pour voir les vidéos sauvegardées. Assurez-vous que votre caméra est configurée pour enregistrer.

La qualité de l'image est mauvaise, que faire ?

Assurez-vous que la lentille de la caméra est propre et qu'il n'y a pas d'obstacles devant elle. Vérifiez également la connexion Internet, car une connexion lente peut affecter la qualité d'image.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation sur l'appareil, maintenez-le enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera tous les paramètres.

La caméra ne détecte pas de mouvement, que faire ?

Vérifiez que la fonction de détection de mouvement est activée dans les paramètres de l'application. Assurez-vous également que la caméra est correctement positionnée pour capturer l'aire de détection souhaitée.

Pourquoi la caméra ne se connecte-t-elle pas à l'application ?

Vérifiez que votre appareil mobile est connecté à Internet et que l'application est à jour. Assurez-vous également que la caméra est sous tension et connectée au même réseau Wi-Fi que votre téléphone.

Comment mettre à jour le firmware de la caméra ?

Ouvrez l'application, allez dans les paramètres de la caméra, et recherchez une option 'Mise à jour du firmware'. Suivez les instructions à l'écran pour installer la dernière version.

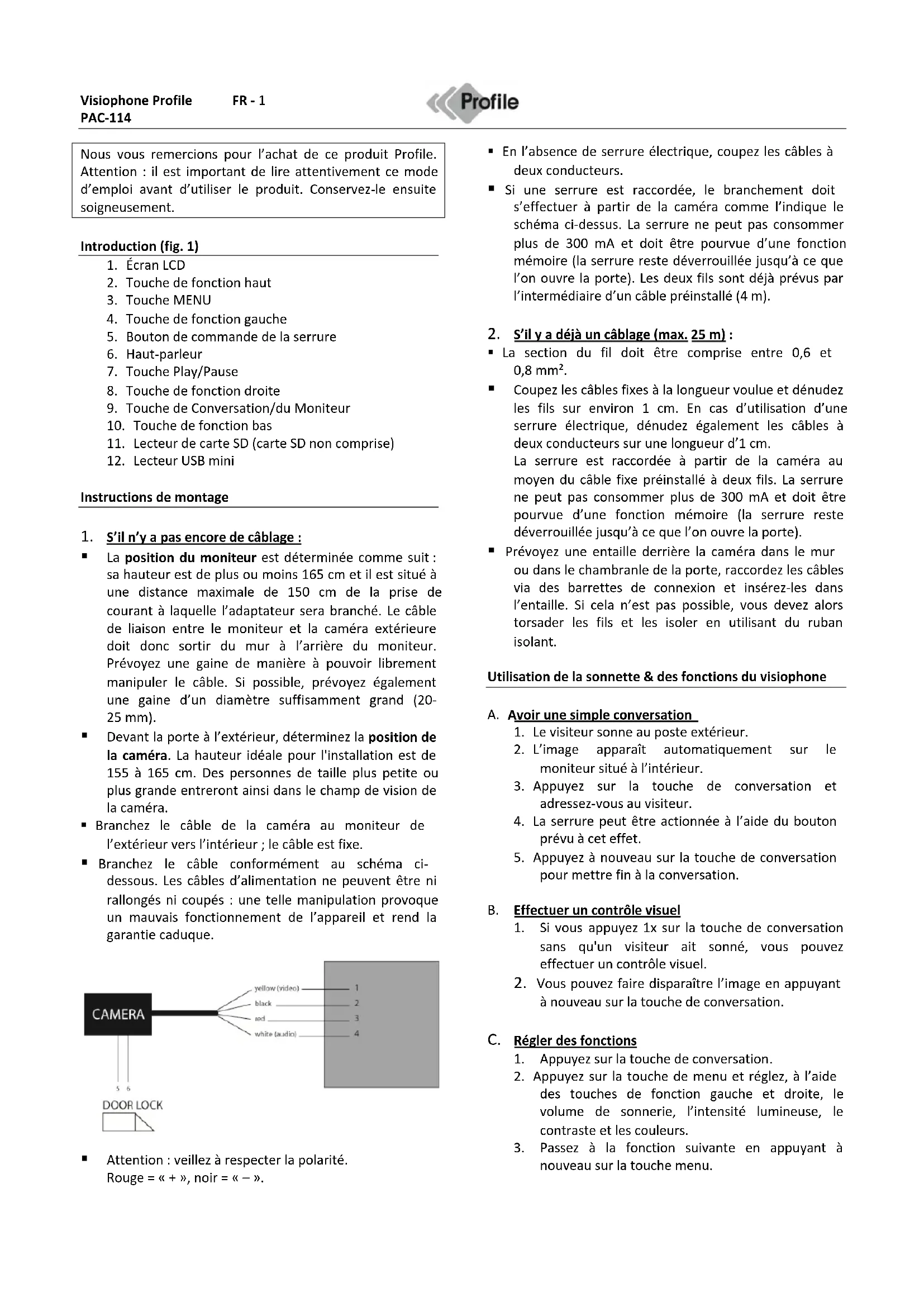

MODE D'EMPLOI PAC114 Design Profile

Nous vous remercions pour l'achat de ce produit Profile. ATTENTION : il est important de lire attentivement ce mode d'emploi avant d'utiliser le produit. Conservez-le ensuite soigneusement.

Introduction (fig. 1)

1. Ecran LCD
2. Touche de fonction haut
3. Touche MENU
4. Touche de fonction gauche
5. Bouton de commande de la serrure
6. Haut-parleur
7. Touche Play/Pause
8. Touche de fonction droite
9. Touche de Conversation/du Moniteur
10. Touche de fonction bas
11. Lecteur de carte SD (carte SD non comprise)
12. Lecteur USB mini

1. S'il n'y a pas encore de câblage :

La position du moniteur est déterminée comme suit : sa hauteur est de plus ou moins 165 cm et il est situé à une distance maximale de 150 cm de la prise de courant à laquelle l'adaptateur sera branché. Le câble de liaison entre le moniteur et la caméra extérieure doit donc sortir du mur à l'arrière du moniteur. Prévoyez une gaine de manière à pouvoir librement manipuler le câble. Si possible, prévoyez également une gaine d'un diamètre suffisamment grand (20-25 mm). Devant la porte à l'extérieur, déterminez la position de la caméra. La hauteur idéale pour l'installation est de 155 à 165 cm. Des personnes de taille plus petite ou plus grande entrent ainsi dans le champ de vision de la caméra. - Branchez le câble de la caméra au moniteur de l'extérieur vers l'intérieur ; le câble est fixe. - Branchez le câble conformément au schéma ci-dessous. Les câbles d'alimentation ne peuvent être ni rallongés ni coupés : une telle manipulation provoque un mauvais fonctionnement de l'appareil et rend la garantie caduque.

Attention: veillez à respecter la polarité. Rouge = « + », noir = « - »

• En l'absence de serrure électrique, coupez les câbles à deux conducteurs. Si une serrure est raccordée, le branchement doit s'effectuer à partir de la caméra comme l'indique le schéma ci-dessus. La serrure ne peut pas consommer plus de 300 mA et doit être pourvue d'une fonction mémoire (la serrure reste déverrouillée jusqu'à ce que l'on ouvre la porte). Les deux fils sont déjà prévus par l'intermédiaire d'un câble préinstallé (4 m).

2. S'il y a déjà un câblage (max. 25 m) :

• La section du fil doit être comprise entre 0,6 et 0.8 mm².
• Coupez les câbles fixes à la longueur voulue et dénudez les fils sur environ 1 cm. En cas d'utilisation d'une serrure électrique, dénudez également les câbles à deux conducteurs sur une longueur de 1 cm. La serrure est raccordée à partir de laamera au moyen du câble fixe préinstallé à deux fils. La serrure ne peut pas consommer plus de 300mA et doit être pourvue d'une fonction mémoire (la serrure reste déverrouillée jusqu'à ce que l'on ouvre la porte).
• Prévoyez une entaille derrière laamera dans le mur ou dans le chambranle de la porte, raccordez les câbles via des barrettes de connexion et insérez-les dans l'entaille. Si cela n'est pas possible, vous devez alors torsader les fils et les isoler en utilisant du ruban isolant.

A. Avoir une simple conversation

1. Le visiteur sonne au poste extérieur.
2. L'image apparait automatiquement sur le moniteur situé à l'intérieur.
3. Appuyez sur la touche de conversation et adressez-vous au visiteur.
4. La serrure peut être actionnée à l'aide du bouton prévu à cet effet.
5. Appuyez à nouveau sur la touche de conversation pour mettre fin à la conversation.

B. effectuer un contrôle visuel

1. Si vous appuyez 1x sur la touche de conversation sans qu'un visiteur ait sonné, vous pouvez effectuer un contrôle visuel.
2. Vous pouvez faire disparaître l'image en appuyant à nouveau sur la touche de conversation.

C. régler des fonctions

1. Appuyez sur la touche de conversation.
2. Appuyez sur la touche de menu et régalez, à l'aide des touches de fonction gauche et droite, le volume de sonnerie, l'intensité lumineuse, le contraste et les couleurs.
3. Passez à la fonction suivante en appuyant à nouveau sur la touche menu.

Utilisation des fonctions multimédias :

1. Insérez votre carte SD/MMC/MC contenant des fichiers photo, musicaux, et/ou vidéo dans la fente prévue à cet effet.
2. Appuyez sur le bouton Play/Pause pour activer le menu.
3. Sélectionnez le dossier souhaité au moyen des touches de fonction et confirmez en appuyant sur le bouton Play/Pause.

A. diaporama de photos (format. JPG)

a. Sélectionnez « Photo » dans le menu principal b. Appuyez sur play/pause. Un diaporama des photos qui se trouvent sur votre carte SD débutera automatiquement. c. Appuyez sur Menu pour obtenir un aperçu des photos. d. Utilisez les touches de fonctions (haut et bas) pour parcourir les photos. e. Appuyez à nouveau sur le bouton play/pause pour relancer le diaporama à partir de la photo sélectionnée. f. Pendant le diaporama, passez à la photo suivante/précédente à l'aide des touches de fonction (gauche et droite) g. Appuyez deux fois sur Menu pour retourner au menu principal

B. musique (format MP3 ou WMA)

a. Sélectionnez « Music » dans le menu principal. b. Appuyez sur play/pause. Tous les morceaux qui se trouvent sur votre carte SD seront automatiquement lus, les uns après les autres, dans l'aperçu musical. c. Utilisez les touches de fonctions (haut et bas) pour parcourir vos fichiers de musique. d. Appuyez à nouveau sur le bouton play/pause pour interrompre la lecture ou la relancer. e. Adaptez le volume au moyen des touches de fonction (gauche et droite). f. Pendant l'écoute, appuyez 2 x sur Menu pour retourner au menu principal.

C. film (format VOB, MPEG1, AVI, DIVA, XVID, divx4.x ou divx5.x)

a. Sélectionnez « Movie » dans le menu principal b. Appuyez sur play/pause. Tous les fichiers vidéo qui se trouvent sur votre carte SD seront automatiquement visionnés les uns après les autres. c. Appuyez sur Menu pour obtenir un aperçu des fichiers vidéo. d. Utilisez les touches de fonctions (haut et bas) pour parcourir les fichiers vidéo. e. Pressez à nouveau le bouton play/pause pour interrompre le film ou le redémarrer. f. Adaptez le volume au moyen des touches de fonction (gauche et droite).

g. Pendant l'écoute, appuyez 2 x sur Menu pour retourner au menu principal

D. tous les fichiers

Dans le dossier « Files » du menu principal, vous pouvez voir un aperçu de tous les fichiers cités ci-dessus qui se trouvent sur votre carte SD.

E. fonction d'enregistrement

À chaque fois qu'un visiteur sonne au poste extérieur, une photo est prise automatiquement. Après une absence, vous pouvez ainsi, facilement surveiller qui s'y est présenté. Les photos sont conservées dans la mémoire externe (par ex. carte SD). Pour consulter les photos :

a. Sélectionnez « Moniteur » dans le menu principal b. Appuyez sur play/pause c. Vous pouvez maintenant parcourir les photos à l'aide des touches de fonction (haut et bas). Pour chaque photo, la date et l'heure sont indiquées d. Lorsque vous voulez supprimer une photo :

1) Positionnez-vous sur la photo que vous souhaitez effacer 2) Appuyez sur la touche play/pause 3) Sélectionnez « Yes » ou « No » au moyen des touches de fonction gauche ou droite 4) Confirmez votre choix à l'aide du bouton Play/Pause.

F. appareils raccordés

Dans ce dossier 'device', vous pouvez vérifier quels sont les périphériques de stockage qui sont branchés.

G. réglages

a. Sélectionnez « Settings » dans le menu principal b. Appuyez sur Play/Pause pour effectuer une sélection. c. La touche Menu vous renvoie systématiquement à l'écran précédent.

Cette fonction vous permet de choisir entre un défilement automatique ou manuel des photos dans vos diaporamas.

Cette fonction vous permet de régler la vitesse de défilement des photos dans le diaporama. 5, 10 ou 15 secondes.

Transition

Cette fonction vous permet de choisir entre différents modes de transition entre les photos.

Cette fonction vous permet d'adapter les photos à la taille de l'écran. (taille originale, élargir,...)

Ici, vous pouvez régler l'intensité lumineuse de l'écran LCD

• Ajustement du contraste

Ici, vous pouvez régler le niveau de contraste de l'écran LCD

Color

Ici, vous pouvez régler l'intensité des couleurs de l'écran LCD

Repeat

Ici, vous pouvez désigner si les fichiers photo, musicaux et vidéo doivent être automatiquement relâchés après leur lecture.

• Auto Overwrite

Cette fonction vous donne la possibilité de transférer automatiquement le contenu de la carte SD lorsque celle-ci est pleine.

Time

Ici, vous pouvez régler la date et l'heure.

• Utilisez les touches de fonction haut et bas pour, par ex., sélectionner l'heure. O O Appuyez sur play/pause pour confirmer.
• Calendrier : fonction calendrier

Données techniques du moniteur

Tension d'alimentation de l'adaptateur: 230 V CA/15 V CC 1A Courant de service: + / - 420 / 620mA - Température de fonctionnement : de -10° à 50°C Taux d'humidité maximal : 85% - Nombre de pixels: 480 × 3 (RGB) x 240 à la verticale Taille de l'écran : 7 pouces (diagonale) - Système video: PAL/NTSC Dimensions totales : 200 (L) x 190 (l.) x 20 (H) mm

Données techniques de la lama

Courant de service: 520mA ± 300mA - Température d'utilisation: -20°C / +50°C - Type: sténopé - Foyer/angle de champ: - Dimensions totales : 122 (L) x 73 (l.) x 44 (H) mm

• Utilisez soit le câble de 10 mètres livré avec l'appareil, soit un autre câble d'une section de 0,6 - 0,8mm² et d'une longueur maximale de 25m.
• Vous avez besoin d'une prise de courant située au maximum à 1,50 m du moniteur. Fils requis sans serrure : 4. Fils requis avec serrure : 6.

Composants

• Moniteur mains libres
• Caméra
• Capuchon de protection du poste extérieur Support de montage du moniteur

Instructions de sécurité

• Le moniteur et la caméra ne peuvent jamais être nettoyés à l'aide de détergents, mais uniquement à l'aide de savon et d'un chiffon humide.
• Les câbles d'alimentation de l'adaptateur ne doivent jamais être ni sectionnés ni prolongés; sinon, la garantie devient caduque! ATTENTION: veillez à respecter la polarité. Rouge = « +», noir = « -».
• Le moniteur ne peut pas être placé à proximité de champs magnétiques, comme par ex. près d'une TV ou d'un gros câble. Il ne faut en aucun cas verser de l'eau sur la caméra ou sur le moniteur. La caméra résiste uniquement aux éclaboussures.

Conditions de garantie

La période de garantie pour le PAC-114 est de 2 ans à compter de la date d'achat. Durant la période de garantie, Eltra NV prendra en charge toutes les pannes dues à des défauts de matériel ou de production. ELTRA NV pourrait, au besoin, réparer ou remplacer l'appareil défectueux.

ELTRA NV n'est pas tenue de réparer ou de remplacer des appareils dont le mauvais fonctionnement est du à des dégradations, une utilisation inappropriée ou des modifications apportées après la date d'achat.

Rapportez l'appareil défectueux accompagné de la preuve d'achat au magasin où l'appareil a été acheté. Joignez-y toujours une note décrivant le problème.

Dégâts

ELTRA NV ne peut en aucun cas être tenue pour responsable des dégâts de quelque nature que ce soit dus à une installation de l'appareil non conforme aux instructions d'installation, ni des dégâts provoqués par des circonstances imprévisibles comme les catastrophes naturelles, la foudre, etc. Tous les coûts qui en résultent sont donc exclusivement à charge de l'acheteur et ne sont pas couverts par la garantie.
