GEBRUIKSAANWIJZING UOP 12 A1 ULTIMATE SPEED

Vertaling van de originele gebruiksaanwijzing

F

ÖLJYN IMUPUMPPU

Vouw voor het lezen de pagination met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 49

Informatie bij deze gebruiksaanwijzing 50
Auteursrecht 50
Beperking van aansprakelijkheid 50
Gebruik in overeenstemming met bestemming 50
Gebruike waarschuwingen 51

Veiligheid 51

Basisveiligheidsvoorschriften 51

Ingebruikname 54

Inhoud van het pakket en inspectie na transport 54

De verpakking afvoeren 54

Bedieningselementen 55

Bediening en gebruik 55

Olieafzugpomp voorbereiden 55

Olie afpompen 56

Reiniging 57

Behuizing reinigen 57

Onderhoud 57

Afvoeren 57

Apparaat afvoeren 57

Oude olie afvoeren 57

Appendix 58

Vertaling van de oorspronkelijke conformiteitsverklaring 58

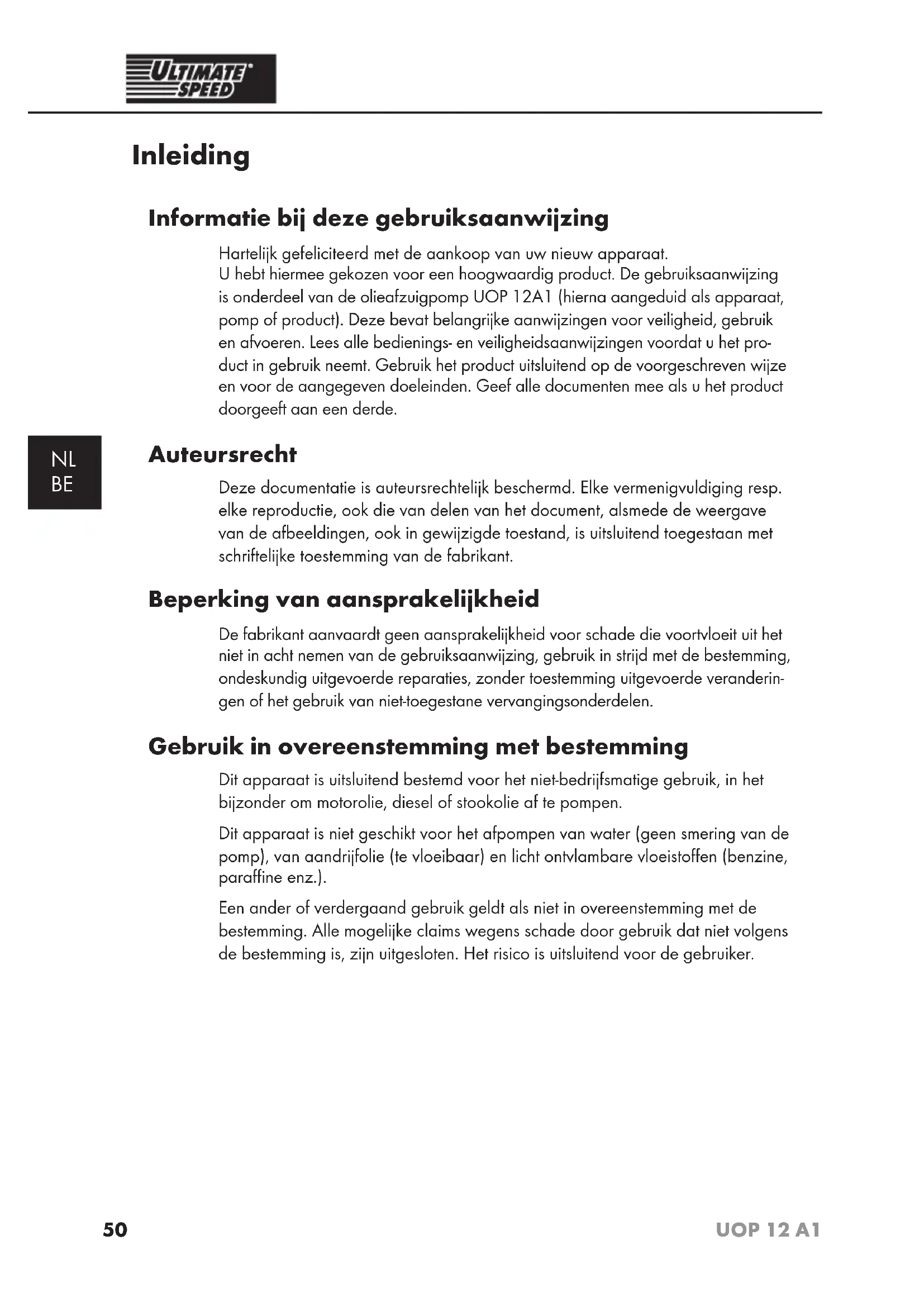

Informatie bij deze gebruiksaanwijzing

Hartelijk gefeliciteerd met de aankoop van uw/Neww apparaat.

U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing is onderdeel van de olieafzuigpomp UOP 12A1 (hierna aangeduid als apparaat, pomp of product). Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en afvoeren. Lees alle bedienings- en verilgheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Auteursrecht

Deze documentatie is auteursrechtelijk beschermd. Elke vermenigvuldiging resp. elke reproductie, ook die van delen van het document, alsmede de weergave van de afbeeldingen, ook in gewijzigde toestand, isuitsluitend toegestaan met schriftelijktoestemming van de fabrikant.

Beperking van aansprakelijkheid

De fabrikant aanvaardt geen aansprakelijkheid voor schade die voortvloeit uit het Niet in acht nemen van de gebruiksaanwijzing, gebruik in strijd met de bestemming, oneskundig uitgevoerde reparaties, zonder toestemming uitgevoerde veranderingen of het gebruik van Niet-toegestane verrangingsonderdelen.

Gebruik in overeenstemming met bestemming

Dit apparaat is uitsluitend bestemd voor het Niet-bedrijfsmatige gebruik, in het bijzonder om motorolie, diesel of stookolie af te pompen.

Dit apparaat is nicht geschickt voor het afpompen van water (geen smering van de pomp), van aandrijfolie (te vloeibaar) en Licht ontvlambare vloeistoffen (benzine, paraffine enz.).

Een ander of verdergaand gebruik geldt als Niet in overeenstemming met de bestemming. Alle mogelijke claims wegens schade door gebruik dat Niet volgens de bestemming is, zich uitgesloten. Het risico is uitsluitend voor de gebruiker.

Gebruktewaarschuwingen

In de onderhavige gebruiksaanwijzing worden de volgende waarschuwingen gebrukt:

GEVAAR

Een waarschuwing op dit niveau van gevaar duidt op een dreigende, gevaarlijke situatie.

Als de gevaarlijke situatie nicht worden vermeden, kan dit de dood of ernstig letsel tot gevolg hebben.

• Neem de aanwijzingen in deze waarschuwing in alot om gevaar voor fataal of ernstig letsel van personen te voorkomen.

LET OP

Een waarschuwing op dit niveau van gevaar duidt op mogelijkke materièle schade.

Als de situation nicht worden vermeden, kan dit materielle schade tot geolg hebben.

• Volg de aanwijzingen in deze waarschuwing op om materiele schade te voorkomen.

OPMERKING

Een opmerking bevat extra informatie die de omgang met het apparaat vergemakkelijkt.

Veiligheid

In dit hoofdstuk krijt u belangrijke verilgheidsvoorschriften voor de omgang met het apparaat. Dit apparaat voldoet aan de gestelde verilgheidsvoorschriften. Een verkeerd gebruik kan leiden tot persoonlijk letsel en materiaanse schade.

Basisveiligheidsvoorschriften

Neem de volgende veiligheidsvoorschriften in acht voor een veilige omgang met het apparaat:

• Controller het apparaat voor gebruik op zichtbare schade aan de buitenzijde. Gebruik geen apparaat dat beschadigd ofGeVallen is.
  Hef snoer van dit apparaat kan nicht worden verrangen. Als het snoer beschadigd is, moet het apparaat afgevoerd worden.
  Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis,

NL

mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geinstrueerd en de waaruit resulterende bevaren hebben begrepen. Kinderenogens met het apparaat spelen. Kinderenogens zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.

Een reparatie van het apparaat tijdens de garantieperiode mag alleen worden uitgevoerd door een klantenservice die door de fabrikant is geauthoriseerd, anders vervalt de garantie bij volgende schadegevallen.

■ Verander of repareer het apparaat nooit zich.

■ Bescherm het apparaat gegen vocht en het binnendringen van vloeistoffen.

Respecteer de gebruiksaanwijzingen van de producent van voertuigen in verband met het afpompen van olie. Een aantal voertuigfabrikanten verbiedt het afpompen van olie, waar dat de ophoping van modder bijv. door de slijtage zouchterblijven.

Wees bijzonder aandachtig als u olie hanteert. Komt olie in contact met huid of ogen, dan dient u ze met water UIT te spoelen en een arts te consulteren.

Ga bijzonder voorzichtig te werk als u werkt aan een start accu. Het zuur van de accu kan lekken en ernstige verwondingen veroorzaken. Als batterijzuur in contact komt met huid of ogen, spoel dan de betrokkenplaatsuit met water en raadpleeg een arts.

Drag persoonlijke beschermingsmiddelen.

Het dragen van persoonlijke beschermingsmiddelen (werk-kleding, stofmasker, handschoenen, en veiligheidsbril) reducert het risico op letsels.

■ Zorg ervoor dat uw voertuig Niet op een hellend vlak is ge- parkeerd, anders kan een volledige afzuiging eventueel Niet mogelijk zijn. Zorg ervoor dat de handrem is aangetrokken.

Start de motor nicht wanneer de olieafzuigpomp in werking is.

Pomp geen olie met een temperatuur boven de 60^ en pomp Niet, als de motor loopt. De motor van het voertuig要去 zich aufgekoeld.

Gebruik steeds de meegeleverde slangklemmen, anders kan de slang afvalen en de olie beginnen te lekken.

• Gebruik het apparaat Niet om benzine, paraffine of andere ontvlambare vloeistoffen te pompen.

Wees bijzonder voorzichtig bij de omgang met ontvlambare producten of brandstoffen. Er bestaat explosiegevaar!

■ Zorg ervoor dat de werkzone goed verlucht is en dat er zich geen open vlammen of andere ontstekingsbronnen in de buurt bevinden. Anders bestaat explosiegevaar!

Pomp geen water, de olieafzuigpomp worden nicht voldoende gesmeerd en kan oververhit raken.

Het apparaat is nicht geschikt voor het opslaan of Transporteren van brandstoffen of andere vloeistoffen.

Pomp geen verschillende soorten olie indezelfde tank.

Wees bijzonder voorzichtig als u de olieafzuigpomp gebruikt en waar hem Niet onbewaakt awhile het gebruik.

• Gebruik de olieafzuigpomp alleen als de motorolie warm is. Hete olie kan de slang doein smelten.

■ De olieafzuigpomp mag nooit zonder zuigslang worden gebruikt, anders kan de motor van de pomp worden overbelast.

• Om oververhitting of defecten te vermijden, mag de olieafzuigpomp nooit langer dan 30 minutes continu worden gebruikt. Laat de olieafzuigpomp daarna minstens 10 minutes lang afkoelen.

• Gebruik uitsluitend de meegeleverde aansluitklemmen om het apparaat aan de startaccu aan te sluten.

Houd de aansluitkabel weg van hare onderdelen van de motor en LAST hem Niet over scherpe randen hangen.

■ Verplaats de aansluitkabel zodanig dat hij Niet door beweeglijke delen van de motor kan worden gegrepen.

Maak de aansluitkabel los van de startaccu als u het apparaat langere vrijd Niet gebruikt.

■ Brandhaarden (bijv. open Licht, brandende sigaren, sigaretten of vonden)要去en uit de buurt van de startaccu gehonden worden. Er bestaat explosiegevaar!

Voorkom een elektrische kortsluiting bij aansluiting van het apparaat op de accu. Sluit de pluspool-aansluitklem uitsluitend op de pluspool van de accu aan. Sluit de minpool-aansluitklem uitsluitend op de minpool van de accu aan!

■ Raak de aansluitklemmen (＂ - ＂ en " + " ) uitsluitend aan bij het geisoleerde gedeelte!

Ingebruikname

GEVAAR

• Verpakkingsmaterial mag nicht als speelgoed worden gebrukt. Er bestaat verstikkingsgevaar.

Inhoud van het pakket en inspectie na transport

• Olieafzuigpomp met aansluitkabel en snelcontact-aansluitklemmen
  Zuigslang 6mm
• Afvoerslang 12mm
• 2 x slangklemmen
• Deze gebruiksaanwijzing

OPMERKING

Controller of het pakket compleet is en of er spreke is van zichbare schade.
Neem contact op met de Service-Hotline (zie hoofdstuk Service) als het pakket Niet compleet is, of indien er sprake is van schade door gebrekkige verpakking of transport.

De verpakking afvoeren

De verpakking beschermt het apparaat gegen transportschade. De verpakkingsmaterialen zijn nicht schadelijk voor het milieu. Ze zijn gekozen op grond van milieuvriendelijkheid en.daarom recyclebaar.

Het terugvoeren van de verpakking in de materiaalkringloop betekent een besparing op grondstoffen en zorgt voor minder afval. Voer Niet meer benodigde verpakkingsmaterialen af conform deplaatselijk geldende voorschriften.

Bedieningselementen

1 Olieafzuigpomp
Aan/uit-knop
3 Pluspool-aansluitklem (rood)
4 Minpool-aansluitklem (zwart)
5 Aansluiting afvoerslang
6 Aansluiting zuigslang
Zuigslang (0 6 mm)
8 Afvoerslang (0 12 mm)
9 Slangklemmen

Bediening en gebruik

In dit hoofdstuk krijt u belangrijke aanwijzingen over de bediening en het bedrivif van het apparatus.

Olieafzuigpomp voorbereiden

Verwijder de beschermdoppen van de slangaansluitingen 5 + 6
Rol de zuigslang (Ø 6 mm) 7 en de afvoerslang (Ø 12 mm) 8uit en buig zerecht.
Duw de zuigslang (6 mm) op de aansluiting voor de zuigslang 6.
Duw de afvoerslang (0 12 mm)8 op de aansluiting voor de afvoerslang 5.
Let waar bij op de aangegeven stroomrichting ( Pump direction ) op het typeplaatje van de olieafzuigpomp 1
Bevestig de beide slangen met de meegeleverde slangklemmen9.

LET OP

Zorg ervoor dat de slangen Niet gebogen of geknikt worden, anders können de slangen en de pomp worden beschadigd.

Olie afpompen

Laat de motor van uw voertuig voor het afpompen gedurende 5-10 minutes warm lopen (olietemperatuur ca. 40^ - 60^) . Daardoor daalt de viscositeit van de olie en kan deze better worden afgeprompt.
Schakel de motor van het voertuig UIT.
Rol de zuigslang (0 6 mm)7 en afvoerslang (0 12 mm) 8uit.
Steek de zuigslang (Ø 6 mm) in de opening voor nazicht van het oliepeil van uw voertuig. Steek hem voorzichtig tot helemaal onderaan in het oliereservoir.
Gebruik een geschikt reservoir om de oude olie op te vangen en steek de afvoerslang (Ø 12 mm) 8 in het reservoir.
Zorg ervoor dat de aan/uit-knop ② zich in de stand O (uit) bevindt.
Sluit eerst de rode pluspool-aansluitklem (rood) ③ aan op de pluspool (+) van de startaccu.
Sluit dan de zwarte minpool-aansluitklem (zwart) 4 aan op de minpool (-) van de startaccu.
Zet de aan/uit-knop 2 in de stand I (aan), om de olieafzuigpomp te schakelen.
Pomp de olie uit de motor/het oliereservoir.
Zet de aan/uit knop in de positie O (uit), als er zich geen olie meer in de motor/ het oliereservoor bevindt. Laat de olieafzuigpomp het ingeschakeld als deze geen olie pomp.
Laat de olieafzuigpompietniet longer dan 30 minuten aan een stuk lopen.
Giet verse olie in volgens de instructies van uw voertuigfabrikant. Controleer het oliepeil met de oliemeetstok.
Om de olieafzuigpomp na het gedane werk te reinigen, prompt u wat verse olie.
Voer oude olie af volgens de wettelijke voorschriften in uw land (zie ook paragraaf Afvoeren).
Maak de slangklemmen los en verwijder de zuigslang (Ø 6 mm) en afvoerslang (Ø 12 mm) van de olieafzuigpomp. Bewaar alle onderdelen op een planta die droog, schoon en stofvrij is.

Reiniging

LET OP

Beschadiging van het apparatus!

Zorg dat er geen vocht in het apparaat binnendringt tijdens het schoonmake, om onherstelbare schade aan het apparaat te voorkomen.

Behuizing reinigen

Om de olieafzuigpomp na elke afpompbeurt te reinigen, pompt u wat verse olie.
Reinig de aansluitklemmen na elkpepmbeurt. Veeg eventueel aanwezigecaccuvloeistof met een droge doek van de aansluitklemmen om deze te beschermen gegen corrosie.
Reinig de oppervlakken van het apparaat en de slangen met een zachte, droge doek.

Onderhoud

Controller het apparaat voor elk gebruik op uitwendig zichtbare schade.
Controller de kabels voor elk gebruik op beschadigingen.
Controller of de slangklemmen9 vast zitten.
Controller voor elk gebruik de isolatie van de aansluitklemmen 3 + 4

Afvoeren

Apparaat afvoeren

Gooi het apparaat in geen geval weg bij het gewone huisvuil. Dit product is onderworpen aan de Europese richtlijn 2012/19/EU AEEA (afgedankte elektrische en elektronische apparatuur).

Voer het apparaat af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging. Neem de momenteel geldende voorschriften in acht. Neem bij twijfel contact op met de verantwoordelijkste instantie.

Oude olie afvoeren

Zorg ervoor dat verse of oude olie nooit in de grond of de riolering belandt. Dat is illegaal! Verzamel oude olie in een geschikt reservoir zodat het milieu worden gespaard. Voer het af op uwplaatselijk inzamelpunt, tankstation of bij uw oliehandelaar.

Appendix

Vertaling van de oorspronkelijk conformiteitsverklaring

Wij, Kompernaß Handelsgesellschaft mbH, Burgstraße 21, 44867 Bochum, Duitsland verklaren geheel onder eigenverantwoordelijkheid dat het product beantwoorddt aan de basisvereisten en de andere relevante voorschriften van de machinerichtlijn 2006/42/EC, de EMC-richtlijn 2004/104/EC en de RoHS richtlijn 2011/65/EU.

Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant.

Type / Apparaatbeschrijving: Ultimate Speed olieafzuigpomp UOP 12 A1

Serienummer: IAN 270663

Productieaar: 10/2015

Toegepaste geharmoniseerde normen:

EN 60335-1:2012

EN 60335-2-41/A2:2010

EN 62233: 2008

EN 50498:2010

EN 50581:2012

Bochum, 18.09.2015

Semi Uguzlu, kwaliteitsmanager

Technische gegevens

Ingangsspanning 12 V	-
Ingangsstroom ca. 5 A
Beschermingsklasse	III/II
Bedrijfsduur (maximaal) 30 minutes
Minimale rusttijd 10 minutes
Geluidsdrukniveaua ca. 70 dB(A)
Omgevingstemperatuur -10°C - +40°C
Max. temperatuur olie 60°C
Max. temperatuur diesel 45°C
Transportvermögen:
Diesel of stookolie	ca. 1,5 l/min.*
Motorolie	ca. 0,2 l/min.*
Maximale transporthoogte 0,7 m
Max. toegelaten druk 3 bar
Afmetingen (b x h x d) ca. 13 x 9 x 14 cm
Gewicht (incl. accessoires) ca. 950 g

*Naar gelang de olie en de temperatuur zijn afwijkingen van deze gegevens möglichk.

Garantie

U heeft op dit apparaat 3 Jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontrolererd.

Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u aanspraak wollen make n op de garantie, neem dan Telefonisch contact op met uw serviceadres. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.

OPMERKING

• De garantie geldt uitsluitend voor materiaal- of fabricagefouten, Niet voor transportschade, aan slijtage onderhevige delen of voor beschadigingen van breekbare onderdelen, bijv. schakelaars of accu's.

Het product is uitsluitend bestemd voor privé-gebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geauthoriseerd servicefilarial zijn uitgevoerd, vervalt de garantie.

Uw wettelijk rechten worden door deze garantie Niet ingeperkt. De garantieperiode worden nicht verlengd door de aansprakelijkheid. Dit geldt eveneens voor verwangen en gerepareerde onderdelen.

Eventuele schaden en gebreken die reeds bij de koop aanwezig zijn要去en direct na het uitpakken worden gemeld, uiterlijk darüber tweeagens na datum van aankoop.

Na afloop van de garantieperiode worden alle reparations die optreden in rekening gebracht.
