KÄYTTÖOHJE UOP 12 A1 ULTIMATE SPEED
Alkuperäisen koytöohjeen kaannos
FR BE
VIDANGEUR D'HUILE PAR ASPIRATION
Kännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkinn toimintoihin.
SE
Fl Alkuperäisen käyttoohjeen kännös Sivu 13
Tata kayttoohjetta koskevia tietoja 14
Tekijänoikeus 14
Vasturajoitus 14
Maaraystenmukainen kaytio 14
Kaytetyi varoitukset 15
Turvallisuus 15
Tärkeita turvallisuusohjeita 15
Kayttöönotto 18
Toimituksen sisälto ja kuljetustarkastus 18
Pakkauksen havittaminen 18
Osat 19
Kaytto ja toiminta 19
Oljntyhjennyspumpun valmistelut 19
Oljyn imeminen 20
Puhdistaminen 21
Kotelonpuhdistaminen 21
Huolto 21
Havittäminen 21
Laitteen haviittaminen 21
Vanhan oljyn havittaminen 21
Liite 22
Alkuperäisen vastaavuusvakuutuksen käannös 22
Tekniset tiedot 23
Taku 23
Huolto 24
Maahantuoja 24

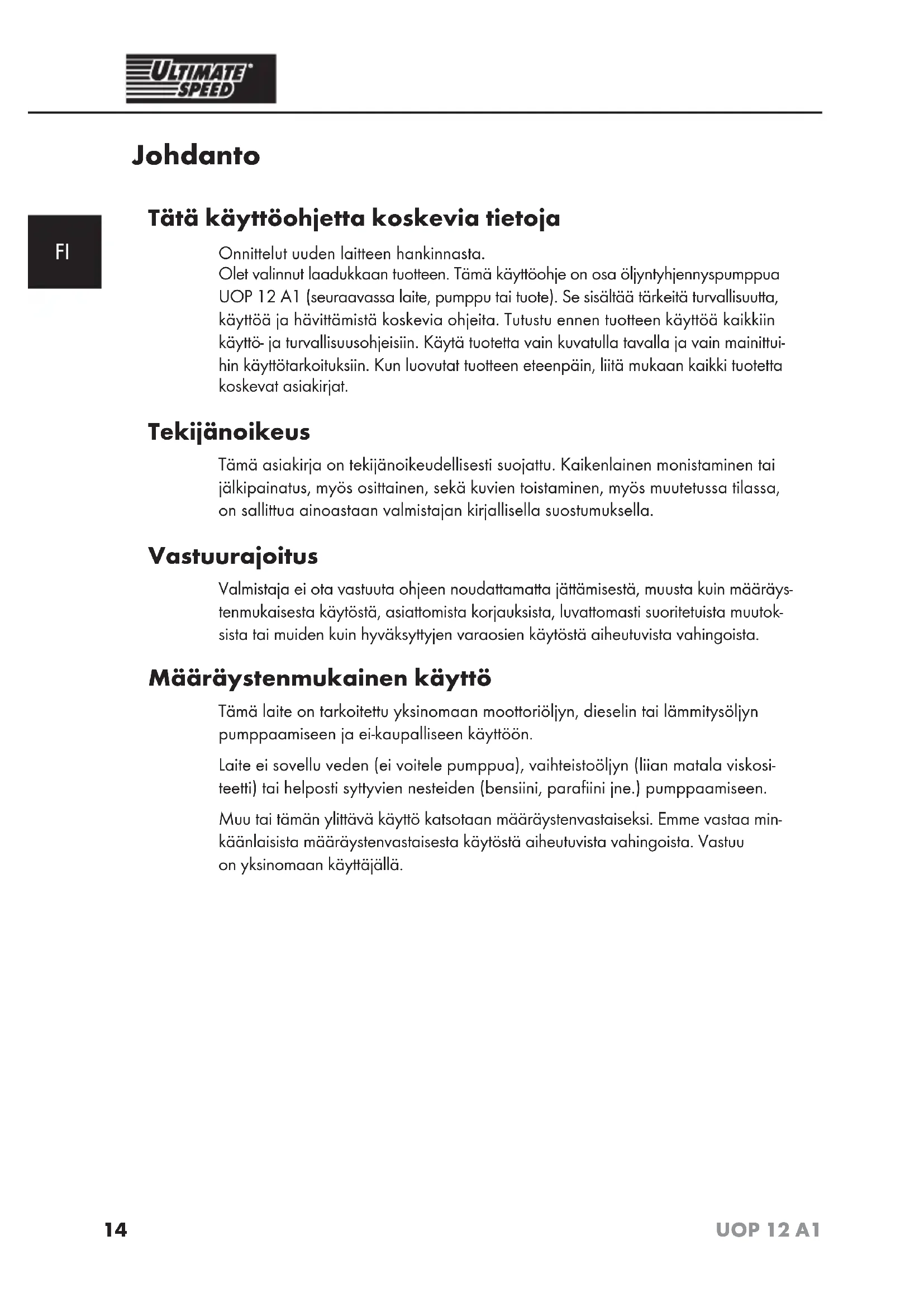

Johdanto
Tata käytöhjetta koskevia tietoja
Onnittelut uuden laitteen hankinnasta.
Olet valinnut laadukkaan tuotteen. Tämä käyttoohje on osa öljntyhjennyspumppua UOP 12 A1 (seuraavassa laite, pumppu tai tuote). Se sisältaa tärkeita turvallisuutta, käytöaa ja havittamista koskevia ohjeita. Tutusu ennen tuotteen käyttoa kaikkin käytto-ja turvallisuusohjeisiin. Käytä tuotetta vain kuvatulla ravalla ja vain mainittuihin käytötarkoituksiin. Kun luovutat tuotteen eteenpain, liitta mukaan kaikki tuotetta koskevat asiakirjat.
Tekijänoikeus
Tämä asiakirja on tekijänoikeudellisesti suojattu. Kaikenlainen monistaminen tai jalkipainatus, myös osittainen, sekä kuvien toistaminen, myös muutetussa tilassa, on sallittua ainoastaan valmistajan kirjallisella suostumuksella.
Vasturajoitus
Valmistaja ei ota vastuuta ohjeen noudattamatta jattamisestä, musta kuin märäystenmukaisesta käytösti, asiattomista korjauksista, luvattomasti suoritetuista mutoksisista tai muiden kuin hyväksyyjen varaosien käytösti aiheutuvista vahingoista.
Märäystenmukainen käytto
Tämlaite on tarkoitetti yksinomaan moottorioljyn, dieselin tai lammitysoljyn pumppaamiseen ja ei-kaupalliseen kayttoon.
Laite ei sovellu veden (ei voitele pumppua), vaihteistooljyn (lian matala viskosi teetti) tai helposti sytyvien nesteiden (bensini, parafiini jne.) pumppaamiseen.
Muu tai täm ylltavä kayttokatsotaan märystenvastaiseksi. Emme vastaa minkänlaisista märystenvastaisesta kaytosta aiheutuvista vahingoista. Vastu on yksinomaan kayttajalla.
Käytetyt varoitukset
Tassä käytöohjeessa käytetän seuraavia varoituksia:
VAARA
Tämän vaara-asteen varoitus on merkkinä uhkaavasta vaarallisesta tilanteesta.
Mikäli vaarallista tilannetta ei voida välttä, tämä voi johtaa kuolemaan tai yakaviin vammoin.
Noudata tämän varoituksen ohjeita kuolemanvaaran taivakavien henkilövahinkojen välttämiseksi.
HUOMIO
Tämän vaara-asteen varoitus on merkkinä mahdollisista aineellisista vahingoista.
Jos tilannetta ei valteta, se voi johtaa aineellisiin vahinkoihin.
Noudata tämän varoituksen oheita aineellisten vahinkojen välttamiseksi.
OHJE
- Ohje on merkkinä lisätedoista, jotka helpottavat laitteen käsittelyä.
Turvallisus
Tässä luvusa annetaan tärkeita laitteen käsittelya koskevia turvallisuusohjeita. Tämä laite vastaa annettuja turvallisuismääräyksiä. Asiaton kayttö voi johtaa henkilö- ja esineyahinkoihin.
Tärkeitä turvallisuusohjeita
Huomioi seuraavat laitteen turvallista käyttoa koskevat ohjeet:
Tarkista ennen käyttoönottoa, ettei laitteessa ole nakyviä vauri-oita. Alä käytä vauroitunutta tai maahan pudonnutta laitetta.
Tämän laitteen virtajohtoa ei voi vaihtaa. Jos johto vaurioituu, laite on romutettava.
Kahdeksan vuotta tayttaneet lapset sekä henkilöt, joiden fyysiset, aistimukselliset tai henkiset kyvyt ovat rajalliset, tai joilla ei ole riittaväa kokemusta tai tietoa laitteen käytostä, saavat käyttaa laitetta vain valvonnan alaisena, tai jos heita on opastettu laitteen turvalliseen käyttoon, ja he ovat ymärtnaneet laitteen käyttoon liittyvat vaarat. Lapset eivat saa leikkiä laitteella. Lapset eivat saa suorittaa puhdistusta ja käytäjahuoltoa ilman valvontaa.
Laitteen korjauksen saa takuuaikana suorittaa vain valmistajan valtuuttama huoltolike, muussa tapauksessa takuu ei ena korvaa seuraamusvahinkoja.
Ala tee laitteeseen omatoimisia muutostoitaa tai muutoksia.
Suojaa laitetta kosteudelta ja nesteiden paasylta laitteseen.
Huomioi ajoneuvon valmistajan antamat ohjeet oljyn pois pumppaamisesta. Jotkut ajoneuvovalmistajat kieltavat oljyn tyhientamisen pumppaamalla, sillä esim. hankauksesta aiheutuva liete jää oljypohjaan.
Ole erityisen huolellinen käsitetlessävi oljä. Jos oljä joutuu iholle tai silmiin, huuhtele kyseinen kohta vedellä ja hakeudu laakärin vastaanotolle.
Toimi varovasti, kun käsittelet auton akkua. Akusta voi vuotaa happoa, joka voi aiheuttaa vakavia vammoja. Jos akkuhappoa joutuu iholle tai silmiin, huuhte kyseinen kohta vedellä ja hakeudu läakärin vastaanotolle.
Käytä henkilökohtaista suojavarustusta. Henkilökohtaisen suojavarustuksen (työvaatetus, hengityssuoja, käsineet ja suojalasit) käytäminen vähentä loukkaantumisvaaraa.
Varmista, ettei autoa ole pysaköity kaltevaan paikkaan, sillä tällöin oljyn taydellinen pois pumppaaminen ei ole mahdolista. Varmista, etta käsijarru on paällä.
■ Alä käynistä moottoria, kun öljntyhjennyspumppu on käytössa.
■ Alä pumppaa oljya, Jonka lampötila on yli 60^ C, alakä suorita oljyn pumppaamista moottorin ollessa käynissä. Ajoneuvon moottorin on oltava jäahtnyt.
Käytä aina mukana toimitettavia letkupuristimia, sillä muuten letku voi pudota, ja öljä valu maahan.
■ Alä kaytä laitetta bensiin, parafiinin tai muiden helposti sytyvien nesteiden pumppaamiseen.
■ Ole erityisen varovainen käsitetlessähi helposti syttyviä aineita ja poltoaineita. On olemassa rajähdysvaara!
Varmista, etta tyotilassa on hyva ilmastointi ja ettei lahistolla ole avotulta eikä muita sytytslahteita. Muuten on olemassa rajahdysvaara!
Alä pumppaa vettä, sillä se ei voitele öljntyhjennyspumpppua riittavästi ja pumppu saattaa ylikuumentua.
Laitetta ei ole tarkoitetti polittoaineiden tai muiden nesteiden sailytamiseen tai kuljettamiseen.
Alä pumppaa eri oliyja samaan sailiöen.
Ole aina erittain varovainen tyoskennellessasi oljntyhjennyspumpun kanssa, alak milloinkaan jata sita kayton aikana valvomatta.
Käytä oljntyhjennyspumppua vain, kun moottoriöly on lammintä. Kuuma öljy voi sulattaa letkun.
Oljntyhjennyspumppua ei saa koskaan kayttä alman imulektua, sillä muuten pumpun moottori voi ylikuormittua.
Ylikuumenemisen tai toimintahairioiden valtamiseksi oljyn tyhjennyspumppua ei saisi koskaan kayttä kerrallaan yli 30 minuuttia. Anna oljynimupumpun jäahtya sitten vahintaan 10 minuutin ajan.
Käytä vain mukana tulevia liitospuristimia laitteen liittämiseksi auton akkuun.
■ Pida liitantakaapeli etaallmoottorin kuumista osista ja varmista, ettei se roiku teravien reunojen yli.
Vedä liitäntäkaapeli siten, ettei se voi osua moottorin liikkuviin osin.
■ Irrota liitäntäkaapeli auton akusta, jos laite on pidempia aikoja kayttamatt.
■ Pidä auton akku etäällä syttymislähteista (esim. avotuli, palavat sikarit, savukkeet tai sahkökipinät). On olemassa rajähdysvaara!
Välta aiheuttamasta oikosulkua, kun liität laitteen auton akkuun. Liitä plusnavan liitospuristin ainoastaan akun plusnapaan. Liitä miinusnavan liitospuristin ainoastaan akun miinusnapaan!
■ Koske vain liitospuristinten ("- " ja "+"") eristettyihin kohtiin!
Käytöönotto
VAARA
Pakkausmaterialiaeleilla ei saa leikkia. Ne voivat aiheuttaa tukehtumisvaaran.
Toimituksen sisälto ja kuljetustarkastus
- Oliyntyhjennyspumppu, liitäntäkaapeli ja nopeasti kiinnitettävat liitospuristimet
Imuletku 6mm - Poistoletku 12 mm
2× letkupuristin
Tämä kayttöohje
OHJE
Tarkista, ettei toimituksesta puutu osia eikä tuotteessa ole nakyviä vaurioita.
Jos havaitset toimituksessa puutteita tai vaurioita, jotka johtuvat puutteellisesta pakkauksesta tai jotka ovat syntyneet kuljetuksen aikana, soita huollon palvelunumberon (ks. luku Huolto).
Pakkauksen havittäminen
Pakkaus suojaa laitetta kuljetusvauroilta. Pakkausmaterialiait on valittu ymparistoystavalliset ja jatehuoltotekniset nikokulmat huomioiden ja ne voidaan kierrattaa.
Pakkauken palauttaminen materiaalikiertoon saastaa raaka-aineita ja vahentaa jatteiden syntymista. Havitta tarpeettomat pakkaumsaterialit paikallisten voimassa olevien märäysten mukaisesti.
Osat
Oljyntyhjennyspumppu
Virtakytkin
3 Plus-navan liitospuristin (punainen)
4 Miinus-navan liitospuristin (musta)
5 Liitantä poistoletku
6 Liitanta imuletku
Imulefteku (06mm)
8 Poistoletku ( 12mm)
9 Letkupuristimet
Käytö ja toiminta
Tassu luvussa annetaan tarkeita laitteen kayttoon ja toimintaan liittyviia ohjeita.
Öljntyhjennyspumpun valmistelut
Poista suojat letkuliitannoist ⑤ + 6
Avaa imuleku (0 6 mm) ja poistoleku (0 12 mm) 8 ja suorista ne.
Paina imuletku (0 6 mm)7 imuletkun liitantaan 6.
Paina poistoletku (0 12 mm)8 poistoletkun liitantaan 5.
Huomioi oljntyhjennyspumpun typpikilvessa ilmoitettu virtaussunta (Pump direction).
Kiinnitā molemmat letkut mukana tulevilla letkupuristimila 9.
HUOMIO
Varmista, etteivat letkut paae taitumaan, sillta taitokset voivat vaurioittaa letkuja ja pumppua.
Öljyn imeminen
Anna ajoneuvosi moottorin lammetä ennen öljyn pumppaamista n. 5 - 10 minuuttia (öljyn lampötila n. 40 - 60°C). Lammetessä öljyn viskositeetti laskee ja sen pois pumppaaminen on helpompaa.
Sammuta ajoneuvon moottori.
Avaa imulektku (0 6 mm) ja poistoletku (0 12 mm) 8.
Vie imuleku (Ø 6 mm) ⑦ ajoneuvon oljyntarkistusaukkoon. Ohjaa letku varovasti oljypohjan alimpaan kohtaan.
Kayta pumpattavalle oljylle soveltuvaa tyhennysastiaa oljyn keramiseen ja vie poistoletku (012mm) 8 astiaan.
Varmista, etta virtakythin 2 on asennossa O (pois pälta).
Liitä ensin plus-navan liitospuristin (punainen) ③ ajoneuvon akun plusnapaan (+)
Liitä sen jälkeen miinus-navan liitospuristin (musta) ④ ajoneuvon akun miinusnapaan (-).
Kytke oljntyhjennyspumppu 1 paalle kaantamalla virtakytkin 2 asentoon I (paall).
Pumppaa olj moottorista/oljypohjasta.
Kun moottorissa/oljypohjassa ei ole enaa oliyä, kaannà virtakytkin 2 asentoon O (pois paalta). Alä jata oljntyhjennyspumppua 1 yymän, jos se ei pumpaa oliyä.
Alä jatä oljntyhjennyspumppua kaymaan yli 30 minuuttia kerrallaan.
Tayta uutta oljya ajoneuvon valmistajan ohjeiden mukaan. Tarkista oljytaso oljymittatikulla.
Puhdistapumppu lopuksi pumppaamalla sihen hieman uutta oljya.
Havita vanha oljy maasi lakisäateisten märäysten mukaisesti (ks. myos kohta Havittäminen).
Irrota letkupuristimet 9 ja poista imuletku (0 6 mm) 7 ja poistoletku (0 12 mm) 8 oljntyhjennyspumpusta. Sailyta kaikki osat kuivassa, puhtaassa ja polytromasspaikassa.
Puhdistaminen
HUOMIO
Laitevauriot!
Varmista, ettei laitteeseen päse puhdistuksen aikana kosteutta, sillä kosteus voi vauroittaa laitteen korjauskelvottomaksi.
Kotelon puhdistaminen
Puhdista oljyntyhjennyspumppu jokaisen oljntyhjennyksen jalkeen pumppaamalla pumppuun hieman puhdasta oljya.
Puhdista liitinpuristimet jokaisen oljntyhjennyksen jalkeen. Pyyhi mahdollinen akkuneste kuivalla liinalla liitinpuristikista, jotta ne eivat ruostuisi.
Puhdista laiteen pinnat ja letkut pehmeallu, kuvalla liinalla.
Huolto
Tarkista ennen jokaista käytökertaa, ettei laitteessa ole nakyviä vauroiota.
Tarkista ennen jokaista kayttokertaa, ettei johto ole vioittunut.
Tarkista, etta letkupuristimet 9 ovat hyvin paikoillgaan.
Tarkista ennen jokaista kaytfoa liitinpuristinten3 + 4 eristys.
Hävittäminen
Laitteen havittäminen
Alä missän tapaukssaa havita laitetta tavallisen kotitalousjät-teen mukana. Tämä tuote on Euroopan unionin sahkö- ja elektroniikkajätettä koskevan direktiivin 2012/19/EU (WEEE) alainen.
Anna laite valtuutetun jätehuoltoyrityksen tai kunnallisen jätehuoltolaitoksen havitettaväksi. Noudata voimassa olevia märäyksiä. Ota epaselvissa tapauksissa yhteyttä paikalliseen jätehuoltolaitokseen.
Vanhan öljyn havittäminen
Alä koskaan kaada uutta üläkä vanhaa öljy maahan tai viemärin. Se on laitonta! Suojele luontoa ja keraa jäteoljy soveltuvaan sailiön. Toimita öljy paikalliseen keräyspisteeseen, huoltoasemalle tai öljykauppiaalle.
Liite
Alkuperäisen vastaavuusvakuutuksen käännös
Me, Kompernaß Handelsgesellschaft mbH, Burgstraße 21, 44867 Bochum, Saksa otamme tayden vastuin siitä, etta tuote vastaa eurooppalaisen konedirektiivin 2006/42/EC, EMC-direktiivin 2004/104/EC ja RoHS-direktiivin 2011/65/EU perustavia vaatimuksia ja muita asianmukaisia maäräyksiä.
Yllä kuvattu vakuutuksen kohde tayttä Europan parlamentin ja neuvoston 8. kesakuuta 2011 antaman direktiivin 2011/65/EU märäykset tiettyjen vaarallisten aineiden kayton rajoittamisesta sahkö- ja elektronikkalaitteissa. Tämän vaatimustenmukaisuusvakuutuksen laatimisesta vastaa yksinomaan valmistaja.
Typpi/Laitekuvaus:Ultimate Speed oljntyhjennyspumppu UOP 12 A1
Valmistusvuosi: 10/2015
Sovelletut yhdenmukaistetut standardit:
EN 60335-1:2012
EN 60335-2-41/A2:2010
EN 62233: 2008
EN 50498:2010
EN 50581:2012
Bochum, 18.9.2015
Semi Uguzlu, laatujohtaja
Tekniset tiedot
| Tulojännite 12 V | --- |
| Tulovirta n. 5 A | |
| Suojaluokka | III/III |
| Käytöaika (maksimi) 30 minuuttia | |
| Vähimmäislepoaika 10 minuuttia | |
| Äänenpaine n. 70 dB(A) | |
| Ympäristön lämpötila -10°C ... +40°C | |
| Öljyn korkein sallittu lämpötila 60°C | |
| Dieselin korkein sallittu lämpötila 45°C | |
| Pumppausteho: | |
| Diesel tai lämmitysöly | n. 1,5 l/min* |
| Moottoriöly | n. 0,2 l/min* |
| Maksimi pumpauskorkeus 0,7 m | |
| Suurin sallittu paine 3 bar | |
| Mitat (L x K x S) n. 13 x 9 x 14 cm | |
| Paino (ml. tarvikkeet) n. 950 g |
*Poikkeamat mahdollisia öljyn laadusta ja lampötilasta riippuen.
Takuu
Laitteen takuu on 3 vuotta ostopäivastä lukien. Laite on valmistetu huolella ja tarkastetu perusteellisesti ennen toimitusta.
Sälytä ostokuitti tositteeks iostosta. Ota takutapauksssa puhelimitse yhteyttä lahimpään huoltopisteeseen. Vain nain voidaan taata tuotteesi maksuton lahettäminen huoltoon.
OHJE
▶ Takuu koskee ainoastaan materiaali- ja tuotantovirheitä, ei kuitenkaan kuljetusvaurioita, kuluvia osia tai helposti rikkoutuvien osien, esim. kytkinten tai akkujen vaurioita.
Tuote on tarkoitettu ainoastaan yksityiseen, ei kaupalliseen kayttoon. Värä tai asiaton kayttö, vakivallan kayttö ja muut kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen.
Tämä takuu ei rajoita kuluttajan lakisaateisiä oikeuksia. Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihddetuja ja korjattuja osia.
Mahdollisesti jo ostettaessa olemassa olevista vauroiista ja puutteista on ilmoitettava valittomasti pakkauksen avaamisen jälkeen, viimeistään kuitenkin kahden paivan sisallä OSTOPAVYksesta.
Takuujan paattymisen jälkeen suoritetut korjaukset ovat maksullisia.
Huolto
Fl Huolto Suomi
Tel.: 010309 3582
E-Mail: kompernass@lidl.fi
IAN 270663
Palvelupuhelin: Maanantaista perjantaihin klo 8:00-20:00 (CET)
