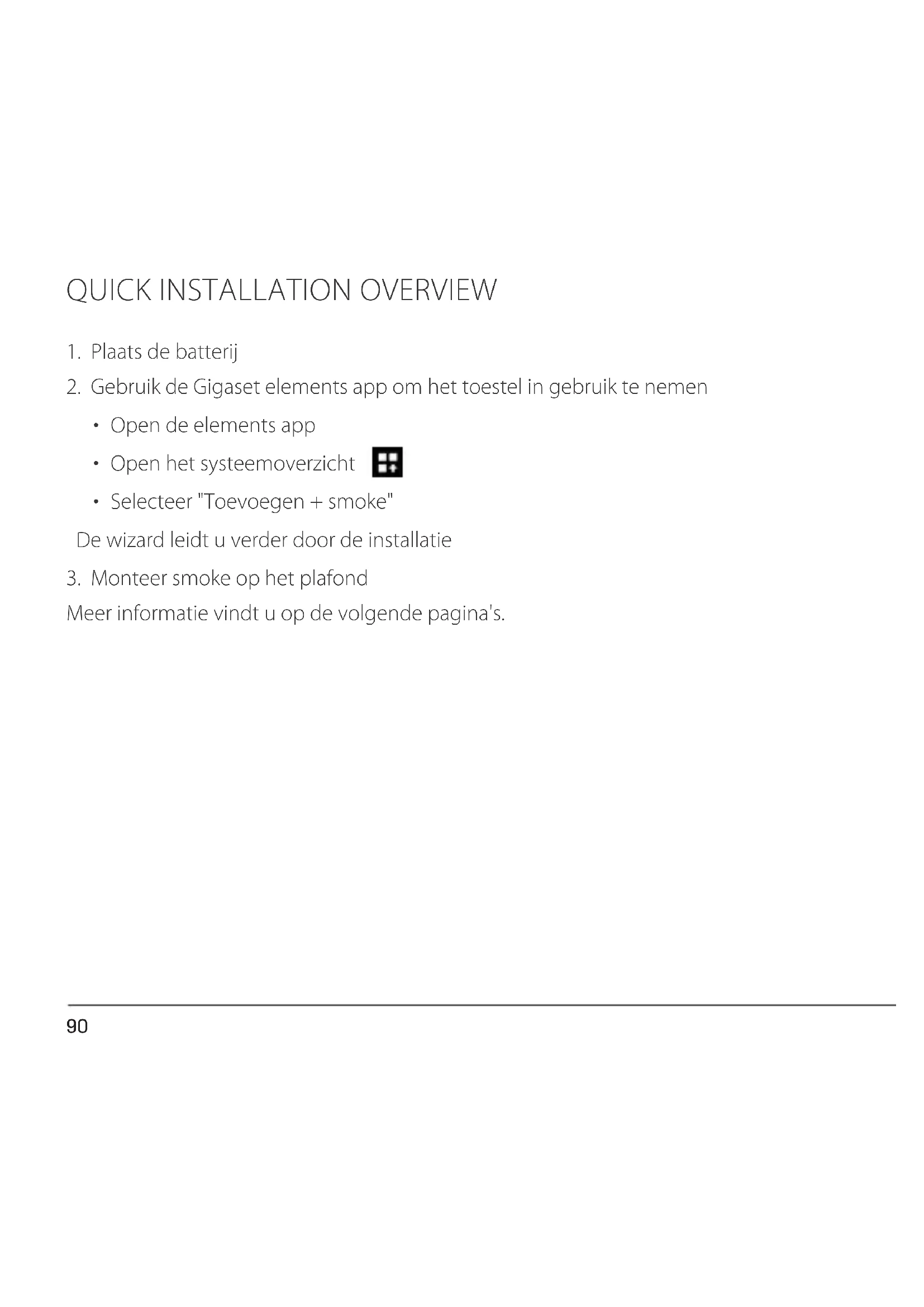

GEBRUIKSAANWIJZING Elements Smoke Pack GIGASET

1. Plaats de batterij

2. Gebruik de Gigaset elements app om het toestel in gebruik te nemen

3. Open de elements app

4. Open het systeemoverzicht
5. Selecteer "Toevoegen + smoke"

De wizard leidt u verder door de installmentie

1. Monteer smoke op het plafond

Meer informatatie vindt u op de volgende pagina's.

BEDIENINGS- EN MONTAGEHANDLEIDING

INHOUDSOPGAVE

Algemene informatie 92

Montageplek 93

Veiligheidsvoorschriften 95

Montage en toestel in gebruik nemen 101

Bedrijfs- en alarmsignalen 105

Functie- en alarmtest 106

Service en onderhoud 107

Uitschakelen van alarm- en batterijsignaal 108

Accessoires 109

Informatie over de kleefstrips 110

ROOKMELDER smoke

ALGEMENE INFORMATIE:

De rookmelder informeert u betrouwbaar en in een vroeg stadium over rookontwikkeling bij brand en geeft u zo de mogelijkheid, uzelf en uw familie in veriligheid te brengen.

Dit is met name 's nachts belangrijk, waar dat mensen tijdens hun slap geen rook kannen ruiken en dus blootstaan aan de giftige gassen die tijdens een brand vrijkomen.

De rookmelder zorgt ervoor, dat u bij brand ongedeerd uw woning kunt verlaten.

In de praktijk is al gebleken, dat rookmelders van levensbelang zijn.

Neem hiervoor ook de instructies voor deskundig gebruik van ons product in acht.

De leveringsomvang omvat naast de rookmelder inclusief meldervoet ook deze gebruiksaanwijzing, de brochure met belangrijke informatatie, een vaste batterij, een verwisselbare batterij, 2 x schroeven en pluggen voor montage van de melder en 1 kleefstrip.

BEDIENINGS- EN MONTAGEHANDLEIDING

MONTAGEPLEK

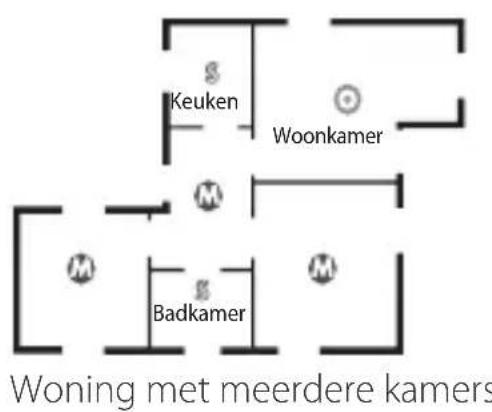

De rookmelder worden aan het plafond gemonteerd. Door de rookmelder in het midden van de ruimte te monteren, bereikt u de.best detectieresultaten.

Installee rookmelders in de slaapkamers, kinderkamers en in de hal en overloop, zodat u's nachts bij rookontwikkeling worden geweekt.

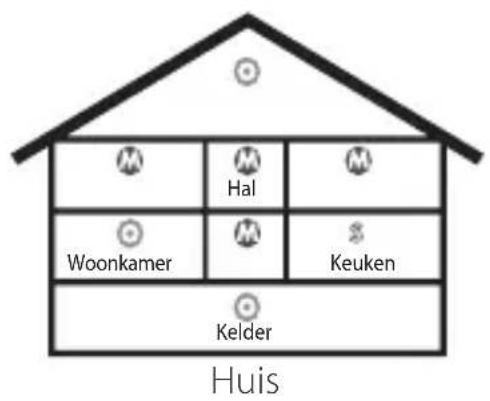

Bij gebouwen met meertere etages要去 bovendien op elke etage minstens een rookmelder in de hal worden aangebracht.

Als de rookmelder is aangesloten op een Gigaset base, dan bedraagt het maximale bereik van de DECT-transmissie 50 meter (binnenshuis).

LET OPI!

De rookmelder
werkt alleen als denen vast in de
voet is vergrendeld!

Bij montage aan schuine plafonds of nokken van daken resp. in kamers met een schuin dak dient de rookmelder ten minste 10 cm onder het hoogste punt (vertical) en maximaal 90 cm (horizontal) van het hoogste punt worden geinstalleerd. Dit geldt ook bij de montage van meerere melders in een kamer. Houd bij de installmentie voldoende afstand:tussen de afzonderlijke rookmelders.

MONTAGE AAN HET PLAFOND

Houd bij montage aan het plafond ten minste 50 cm afstand van de muur.

HELLINGSHOEK VAN HET PLAFOND

Bij kamers met een horizontale hellingshoek van meer dan 7 graden (komt overeen met ca. 50~cm hoogteverschil op 4m ) dieren de rookmelders in het hoger gelegen deel van de kamer te worden gemonteerd.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

LET OP

Lees vór gebruik de veiligheidsvoorschriften en de gebruiksaanwijzing.

De rookmelder worden geleverd met een vaste en verwisselbare batterij. De rookmelder werkt zonder oplaadbare batterijen of netadapter.

Gebruik uitsluitend de volgende batterijen: Lithium primair 3,0 volt (type CR2). Beschadigde batterijen dienen te worden verrangen.

MEDISCHE APPARATUUR

De werkung van medische apparatuur kan worden beinvloed. Houd rekening met de technische omstandigheden van de betreffende omgeving, bijvoorbeeld een dokterspraktijk.

Indien u gebruik maakt van medische apparatuur (bijvoorbeeld een pacemaker), neem dan contact op met de fabrikant van dit apparaat en informeer of het bestand is gegen exter hoogfrequente energia.

ROOKMELDER smoke

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

Luid geluidssignaal bij functietest (indrukken van de melderkop). Houd een minimale afstand van 50 cm aan:tussen de rookmelder en je oor.

NIET BESPROEION OF OVERSCHILDREN.

Rookmelders mogen nicht worden overgeschilderd.

MONTAGE IN DE NOK VAN EEN DAK

Montage in de nok van een dak is alleen toegestaan als de instructies onder "Montage bij schuine daken" worden nageleefd.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

AFSTANDTOTLICHTBRONNEN

Houd een afstand van minimaal 50 cmussen lamp en montageplek aan.

ALLEEN GESCHIKT VOOR GEBRUIK BINNENSHUIS

De rookmelder is alleen geschikt voor gebruik binnenshuis.

Met name tijdens het slapen nemen mensen brand en rookontwikkeling minder waar. Rookmelders waarschuwen in een vroeg stadium, zodat u snel en adequaat kurz reageren. Rookmelders bieden geen beschermen gegen materièle schade.

ROOKMELDER smoke

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

NEEM DE OMGEVINGSVOORWAARDEN IN ACHT

Gebruik de toestellen Niet in een omgeving waar explosiegevaar bestaat, bijvoorbeeld een schilderwerkplaats.

INZAMELING VAN AFVAL EN OUDE APPARATEN

Oplaadbare batterijen en accupacks zich Klein chemisch afval.

Neem de lokale voorschriften voor het inleveren van afval in acht.
U(Int)kunt deze voorschriften opvragen bij uw gemeente.

U(Int)kunt lege batterijen deponeren in de waarvoor bestemde inzamelcontainers bij de winkels, supermarkten e.d.

BEDIENINGS- EN MONTAGEHANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN - NEEM HET VOLGENDE IN ACHT:

Elektrische en elektronische producten mogen nicht bij het huisvul worden aangeboden, maar dienen te worden ingeleverd bij specialaal waarvoor ingeringte depots.

Het symbol van de doorgekruiste afvalbak op het product betekent dat het product valt onder Europese richtlijn 2012/19/EU.

Het op de juiste wijze aanbieden en gescheiden inzamelen van oude apparatuur is bedoeld om möglichke schade voor het milieu of de gezondheid te voorkomen. Dit is een voorwaarde voor het hergebruik en recycling van gebruikte elektrische en elektronische apparatuur.

Uitgebrende informatatie over het inleven van oude apparaten kunt u opvragen bij uw gemeente of bij uw vuilverwerkingsbedrijf.

ROOKMELDER smoke

DE ROOKMELDER MAG NIET OP DE VOLGENDE PLEKKEN WORDEN GEMONTEERD:

AFSTANDTOTWATERDAMP

Ruiften waar veel waterdamp ontstaat

(bijv. keuken, badkamer)

AFSTANDTOTOPENVUUR

Nabij open haard of vergelijkbare stockplaatsen

TEMPERATUURBEREIK

Ruimten met temperaturen lager dan -10°C

of hoger dan +60^

NIET IN LUCHTSTROMEN

In de nabijheid van ventilatieschachten

(bijv. van airco- of ventilationsystemen)

BEDIENINGS- EN MONTAGEHANDLEIDING

MONTAGE EN TOESTEL IN GEBRUK NEMEN

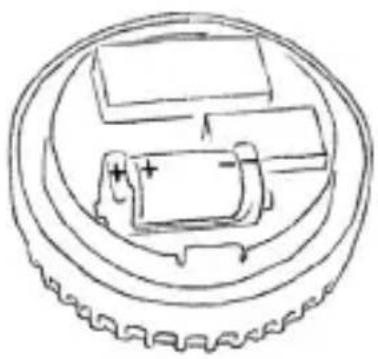

1. Plaats de batterij. Let hierbij op de juiste aansluiting van de polen.

1. Meld smoke aan op uw basisstation:

2. Lokaliseer dekleine rodeaanmeldknop

3. Plaats smoke in de buurt van uw base
4. Start de Gigaset elements app

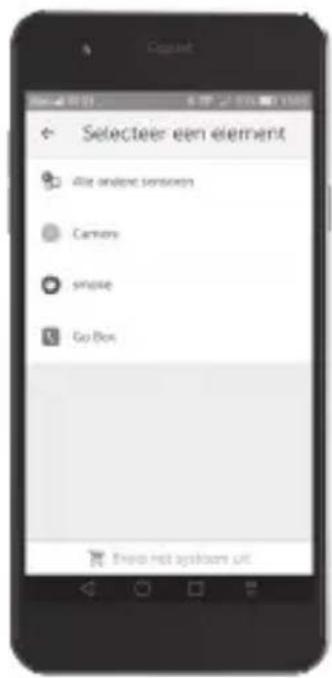

5. Open in de app het systeemoverzicht selecteer "Toevoegen + smoke" en volg de instructies op het beeldschem
6. Vervolgens is smoke verbonden met Gigaset elements en worden hij weergegeven in het systeemoverzicht van de app

ROOKMELDER smoke

1. Bepaal de juiste locatie voor smoke:

2. binnen het bereik van base (max. 50m).

3. indien möglich in het midden van de kamer met een minimale afstand van 50 cm tot elektriciteitsleidingen

4. controller, of op de montageplek geen elektriciteitsleiding aanwezig is en houd een minimale afstand van 50 cm aan� muren en lampen.

5. Zorg ervoor, dat het boorstof Niet tot verontreiniging van smoke kan leiden.

6. Gebruik de kleefstrip als u niet wilt boren. Informatie over het monteren met kleefstrips zich: "Accessoires"

BEDIENINGS- EN MONTAGEHANDLEIDING

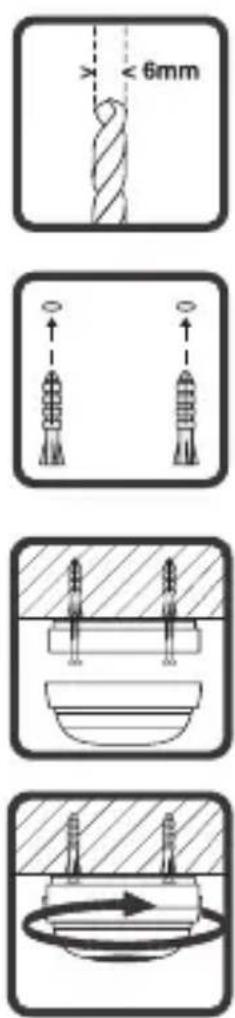

1. Boor twee gaten in het plafond met een boor (maat 6).
2. U kunt de onderkant/voet van de rookmelder als sjabloon gebruiken.
3. Plaats de meegeleverde pluggen in de boorgaten.
4. Monteer de meldervoet met de meegeleverde schroeven aan het plafond.
5. Plaats de melderkop op de onderkant en draai hem met de klok mee om hem te vergrendelen.
6. Door de rookmelder in de voet te vergrendelen, worden deze automatisch ingeschakeld.

ROOKMELDER smoke

1. Voer een functietest UIT. Druk hiertoe ten minste eén seconde lang op de melderkop.

2. Als het geluidssignaal klinkt, is de functietest gelukt en fonctioneert de rookmelder zonder problemen.

BEDIENINGS- EN MONTAGEHANDLEIDING

BEDRIJFS- EN ALARMSIGNALEN

Signaaltoon Rode LED Functie / betekenis
Geen geluidssignaal Knippert om de 344 sec.	Normale bedrijfstoestand, automatische zelftest
Luid intervalsignaal om de 0,5 sec.	Knippert om de 0,5 sec. Alarmtoestand
Korte signaaltoon om de 40 sec.	uit	Indicatie voor verrangen batterij, melder door weitere melder verrangen
3 korte signaaltonen om de 40 sec.	uit	Storing/ervuiling, melder door weitere melder verrangen
Geen geluidssignaal Knippert om de 10 sec.	Alarm uitgeschakeld (mute)
Luid intervalsignaal	Knippert om de 0,5 sec. zolang de melderknop ingedrukt is.	Functietest

ROOKMELDER smoke

FUNCTION- EN ALARMTEST

1. Voereen visuele controle van de rookmelderuit.

Controleer hierbij:

• de aanwezigheid van de rookmelder
• de rookingangsopeningen op verruiling (stof, verf)
• de rookmelder op Mechanische beschadiging.

Een beschadigde melder要去onmiddelijk worden verrangen.

1. Voer een functietest UIT. Druk hiertoe ten minste eén seconde lang op de melderkop.

Als de functietest metsucces wordtuitgevoerd, klinkt het geluidssignaal.

De rookmelder functioneert correct.

1. Volgens DIN 14676 dienen rookmelders ten minste elke 10aar te worden verrangen.

Na elke functietest worden automatisch voor ca. 10 minutes het alarmuitgeschakeld.

LET OPI!

Het uitschakelen van het alarmsignaal heeft geen functie als de rookmelder met aerosol worden getest.

BEDIENINGS- EN MONTAGEHANDLEIDING

ONDERHOUD

In het algemeen zijn huis- en woningeigenaren zich verantwoordelijk voor de installmenten goede werkung van rookmelders.

Onderhoud dient minstens eén keer per Jaar te worden uitgevoerd en bestaat volgens DIN 14676 ut een visuèle controle en een functie- en alarmtest. Ook na een langere afwezigheid (maar ten minste eén keer per Jaar) dient een functietest uit te worden gevoerd.

VERVANGINGSDATUM OP HET TYPEPLAATJE

Vervang alle rookmelders na minimaal 10aar!

De aanbevolen verrangingsdatum bevindt zich op het typeplaatje naast de tekst "recommended date for replacement" in het formaat maand/jaar.

De melder kan vór gebruik max. 2aar worden opgeslagen.

ONDERHOUD

Neem het toestel alleen af met een vochtige of antistatische doek.

Gebruik geen oplosmiddelen of microvezeldoekjes.

Gebruik nooit een droge doek. Hierdoor kan een staatische lading ontstaan.

ROOKMELDER smoke

ALARM UITGESCHAKELD (MUTE)

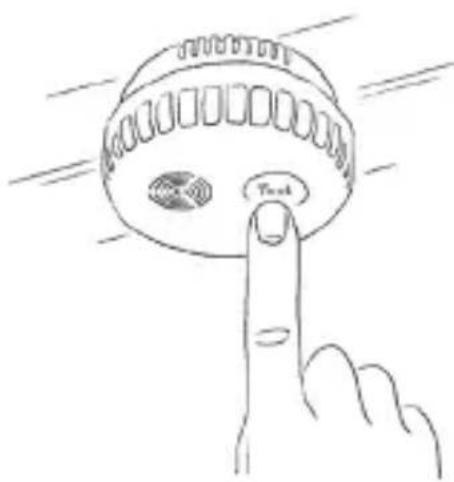

In een alarmsituatie kan het alarmsignaal worden uitgeschakeld door het indrukken van de melderkop. Hierdoor wordt de inschakelgevoeligheid van de melder gereduceerd resp. zich drempelwaarde verhoogd.

Als de rookconcentratie in de rookkamer na het indrukken van de melderkop lager is dan de verhoogde drempelwaarde, dan worden het geluidssignaaluitgeschakeld.

Is de rookconcentratie nog hoger dan de verhoogde drempelwaarde dan worden het geluidssignaal pasuitgeschakeld als de rookconcentratie onder deverhoogde drempelwaarde daalt.

Het geluidsignaal van de rookmelder wordtuitgeschakeld. Na ca. 10 minuten keert de rookmelder terug in denormale bedrijfsstand.

UITSCHAKELEN VAN HET BATTERIJSIGNAAL

Deze functie is vooral's nachts nuttig. Bij het optreden van een batterijstoring kan het batterijsignaal door het indrukken van de testknop (melderkop) voor ca. 8aar wordenuitgeschakeld. Na afloop van deze tijdperiode klinkt het batterijsignaal opnieuw om ueraan te herinneren dat u de melder要去vangen.

BEDIENINGS- EN MONTAGEHANDLEIDING

ACCESSOIRES

KLEEFSTRIP MET CNBOP-PIB-GOEDKEURING

U kunt de meldervoet met de meegeleverde schroeven en pluggen aan het plafond bevestigen of hiervoor de dubbelzijdige kleefstrip gebruiken. Voor bestellenkunt u contact opnemen met de Gigaset Klantenservice www.gigaset.com/service.

Zorg bij het gebruik van de kleefstrip voor een geschikte ondergrond zodat de melder goed op+zijn plaatslijft zitten.Voor een optimale kleefkracht moet het oppervlakschoon,zijn. Controller voordat je de kleefstrip gebruikt of het oppervlak van het plafond geschikt is voor langdurige en betrouwbare bevestiging van de melder (evt. eerst uitproberen).

Verwijder de beschermfolie van een rant van de kleefstrip en plak deze in het midden van de meldervoet. Verwijder verrolgens de beschermfolie aan de andere rant en bevestig de voet met lichte druk aan het plafond. Rond de montage daarna af zoals beschreiben in het hoofdstuk "Montage en toestel in gebruik nemen".

ROOKMELDER smoke

INFORMATIE OVER DE KLEEFSTRIPS

• Plak de sensoren uitsluitend op schone, droge en vetvrije oppervlakken die zo glad en vast möglichk�.
• Het optimale hechtvermogen worden na ca. 48 uur bereikt.
• De kleefstrips zijn slechts voor eenmalig gebruik bestemd.
• Gebruik uitsluitend de meegeleverde kleefstrips.

Gigaset Communications GmbH is nicht aansprakelijk voor schade aan oppervlakken als gevolg van plakken, monteren enplaatsen alsmede het verwijderen van de Gigaset sensoren en relais.

VERZEGELING OF VEILIGHEIDSSCHROEF

Om een onbevoegde ontgrendeling van de rookmelder aan te tonen, kan deze van een verzegeling uit kunststof worden voorzien.

Inplaats van de verzegeling kan ook een veiligheidsschroef worden aangebracht, die het onbevoegt ontgrendelen van de rookmelder voorkomt.

De verzegeling en de schroef zichn nicht bij de levering inbegren en{kunnen separaat
worden besteld. Neem contact op met de Gigaset Klantenservice
www.gigaset.com/service.
