Produkttyp	Vernetzter Rauchwarnmelder
Marke	Gigaset
Modell	Elements Smoke Pack
Stromversorgung	Primäre Lithiumbatterie 3,0 V (Typ CR2) – fest und austauschbar
Betriebsdauer	Bis zu 10 Jahre (Austausch empfohlen gemäß DIN 14676)
DECT-Funkreichweite	Innen: max. 50 m
Betriebstemperatur	-10 °C bis +60 °C
Montage	An der Decke, Mindestabstand 50 cm zu Wänden und Lampen, fern von Luftzug und Dampfquellen
Alarmsignal	Lautes intermittierendes Tonsignal (alle 0,5 s) + rotes Blinklicht
Funktionstest	Drücken Sie den Melderkopf für mindestens 1 Sekunde – ertönt ein Tonsignal, wenn OK
Stummschaltung	Drücken Sie den Kopf während eines Alarms – reduziert die Empfindlichkeit für ca. 10 Minuten
Batterieschwach-Anzeige	Kurzes Tonsignal alle 40 s
Störung/Verschmutzungsanzeige	3 kurze Tonsignale alle 40 s – Melder ersetzen
Norm	Entspricht DIN 14676 – obligatorischer Austausch nach 10 Jahren
Wartung	Mit feuchtem oder antistatischem Tuch abwischen – keine Lösungsmittel oder trockenes Mikrofasertuch verwenden
Lieferumfang	Melder, Sockel, Bedienungsanleitung, feste Batterie installiert, austauschbare Batterie, 2 Schrauben, 2 Dübel, 1 Klebepad
Optionales Zubehör	Plastiksicherheitssiegel, Blockierschrauben (separate Bestellung)
Verwendung	Nur innen – nicht in feuchten oder explosionsgefährdeten Räumen
Abmessungen (geschätzt)	Durchmesser ca. 10 cm, Höhe ca. 5 cm
Gewicht (geschätzt)	Ca. 150 g

Häufig gestellte Fragen - Elements Smoke Pack GIGASET

Wie installiere ich den Rauchwarnmelder Gigaset Elements Smoke Pack?

Bohren Sie zwei Löcher in die Decke (Bohrer 6 mm), setzen Sie die Dübel ein und befestigen Sie den Sockel mit den Schrauben. Setzen Sie den Melderkopf auf den Sockel und drehen Sie ihn im Uhrzeigersinn bis zum Einrasten. Verwenden Sie die App Gigaset elements, um den Melder mit der Basisstation zu verbinden.

Wie ersetze ich die Batterie des Melders?

Der Melder enthält eine feste Lithiumbatterie CR2 und eine austauschbare. Um die austauschbare Batterie zu wechseln, entfernen Sie den Kopf, öffnen Sie das Fach und setzen Sie eine neue Batterie unter Beachtung der Polarität ein. Die feste Batterie kann nicht gewechselt werden – der Melder muss nach 10 Jahren ersetzt werden.

Was tun bei Falschalarm?

Drücken Sie den Melderkopf, um die Stummschaltung zu aktivieren. Die Empfindlichkeit wird für ca. 10 Minuten reduziert. Wenn der Alarm anhält, prüfen Sie, ob Rauch oder übermäßiger Dampf vorhanden ist.

Wie teste ich die Funktion des Melders?

Drücken Sie den Melderkopf für mindestens eine Sekunde. Wenn das laute Tonsignal ertönt, ist der Test erfolgreich. Nach dem Test wird die Stummschaltung automatisch für 10 Minuten aktiviert.

Wie groß ist die Funkreichweite zur Basisstation?

Die DECT-Funkreichweite beträgt innen etwa 50 Meter. Stellen Sie sicher, dass der Melder in Reichweite der Basisstation ist.

Wo sollte der Rauchwarnmelder nicht installiert werden?

Vermeiden Sie Küchen, Badezimmer, in der Nähe von Feuerstellen, Kaminen, Lüftungsöffnungen, Klimaanlagen und Räume, in denen die Temperatur unter -10 °C fällt oder über +60 °C steigt. Halten Sie einen Mindestabstand von 50 cm zu Wänden und Lampen ein.

Wie reinige ich den Melder?

Wischen Sie das Gerät mit einem feuchten Tuch oder einem antistatischen Tuch ab. Verwenden Sie keine Lösungsmittel, kein trockenes Mikrofasertuch (Gefahr statischer Aufladung) und keine Scheuermittel.

Wann muss der Melder ausgetauscht werden?

Gemäß Norm DIN 14676 müssen alle Rauchwarnmelder spätestens nach 10 Jahren ausgetauscht werden. Das empfohlene Austauschdatum ist auf dem Typenschild angegeben.

Was bedeuten die akustischen und optischen Signale?

Langsames Blinken (alle 344 s): Normalbetrieb. Lautes Tonsignal + schnelles Blinken (0,5 s): Alarm. Kurzer Piepton alle 40 s: Batterie schwach. Drei kurze Pieptöne alle 40 s: Störung/Verschmutzung. Blinklicht alle 10 s: Stummschaltung aktiv.

Kann ich den Melder mit Klebeband installieren?

Ja, verwenden Sie das mitgelieferte Klebepad für eine bohrfreie Montage. Stellen Sie sicher, dass die Oberfläche sauber, trocken und glatt ist. Die optimale Haftung wird nach 48 Stunden erreicht. Das Pad ist für den einmaligen Gebrauch bestimmt.

BEDIENUNGSANLEITUNG Elements Smoke Pack GIGASET

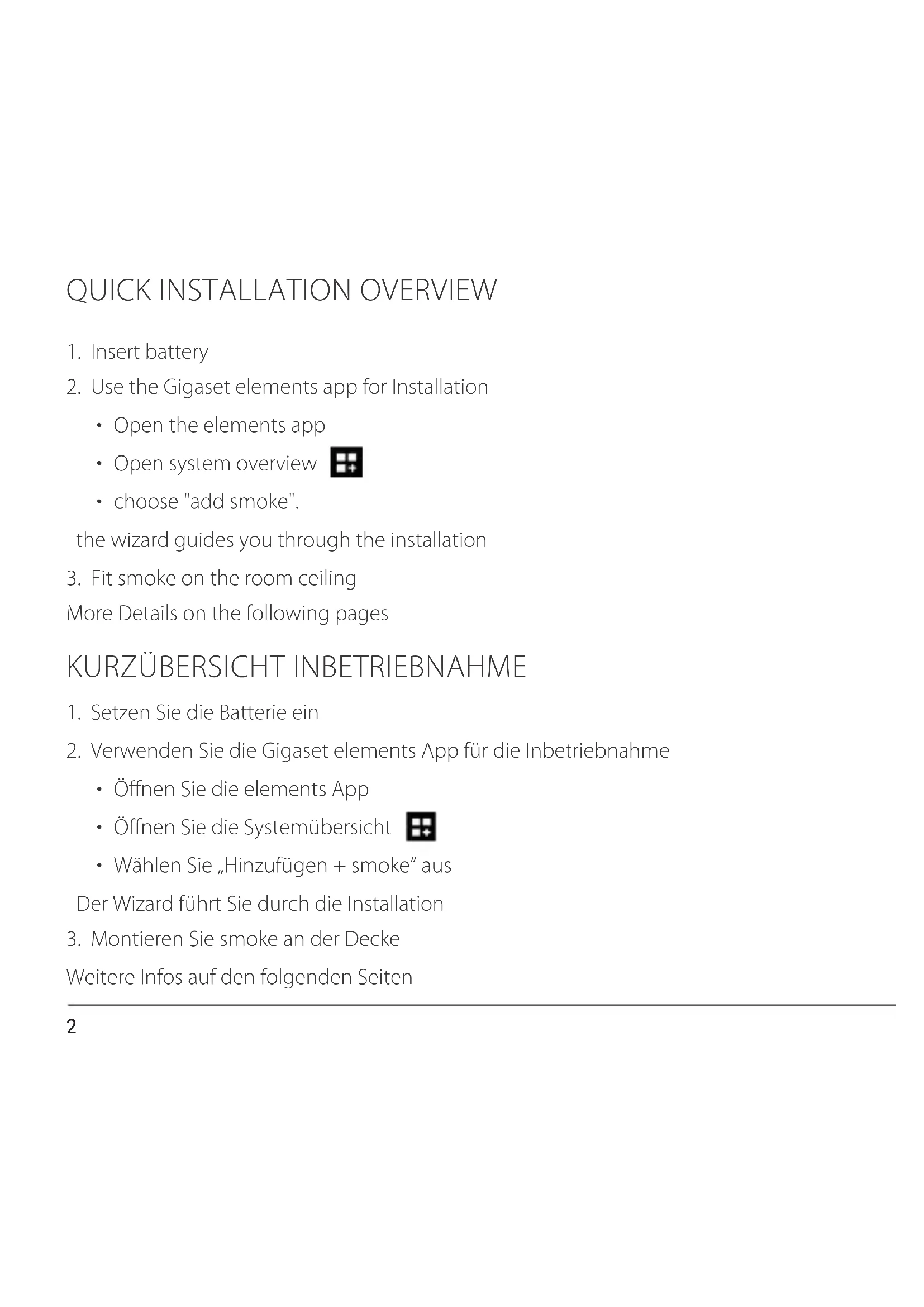

KURZÜBERSICHT INBETRIEBNAHME

1. Setzen Sie die Batterie ein

2. Verwenden Sie die Gigaset elements App für die Inbetriebnahme

3. Öffnen Sie die elements App

4. Öffnen Sie die Systemübersicht

Wahlen Sie „Hinzufugen + smoke" aus

Der Wizard führ Sie durch die Installation

1. Montieren Sie smoke an der Decke

WeitereInfosaufdenfolgendenSeiten

BEDIENUNGS- UND MONTAGEANLEITUNG

INHALT

Allgemeine Informationen 4

Montageort 5

Sicherheitshinweise 7

Montage und Inbetriebnahme 13

Betriebs- und Alarmsignale 17

Funktions- und Alarmprüfung 18

Wartung und Pflege 19

Alarm-/Batteriestörungsstummschaltung 20

Optionales Zubehör 21

Hinweise zu den Klebestreifen 22

RAUCHWARNMELDER smoke

ALLGEMEINE INFORMATIONEN:

Der Rauchwarnmelder alarmiert Sie frühzeitig und zuverlässig bei auftretendem Brandrauch und gibt Ohnen so die Möglichkeit, Sie und ihre Familierechtzeitig in Sicherheit zu bringen.

Dies ist和其他s nachts von Bedeutung, da der Mensch im Schlaf nicht in der Lage ist, Brandrauch zu riechen und so den bei Bränden entstehenden toxischen Gasen ausgesetzt ist.

Während dieser Phase verschafft der Rauchwarmmelder Ihnen einen Zeitvorsprung, um ungebahrdet den Raum verlassen zu konnen.

Die Praxis hat gezeigt, dass Rauchwarnmelder lebensrettend wirken.

Bitte beachten Sie hierfür auch unsere Hinweise zur sachgerechten Nutzung unseres Produktés.

Zum Lieferumfang gehoren neben dem Rauchwarnmelder inkl. Meldersockel auch diese Bedienungsanleitung, das Heft mit wichtigen Hinweisen, eine fest installierte Batterie, eine wechselbare Batterie, 2 x Schrauben und Düb zur Befestigung des Melders und 1 Klebepad.

BEDIENUNGS- UND MONTAGEANLEITUNG

MONTAGEORT

Der Rauchwarnmelder wird an der Raumdecke montiert. Bei Montage in der Raummitte besitzt der Rauchwarnmelder seine optimale Erkennungscharakteristik.

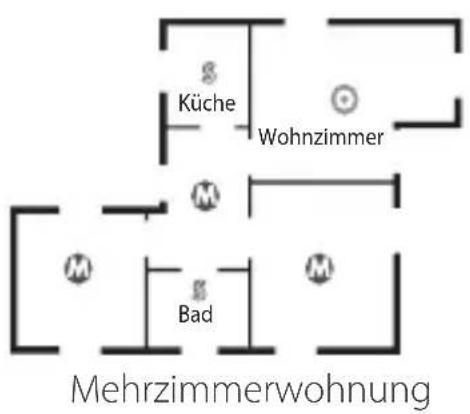

Als Mindestschutz sind Rauchwarnmelder in den Schlafräumen, Kinderzimmern und Fluren bzw. Gängen zu installieren, damit Sie nachts bei einem Rauchalarm geweckt werden.

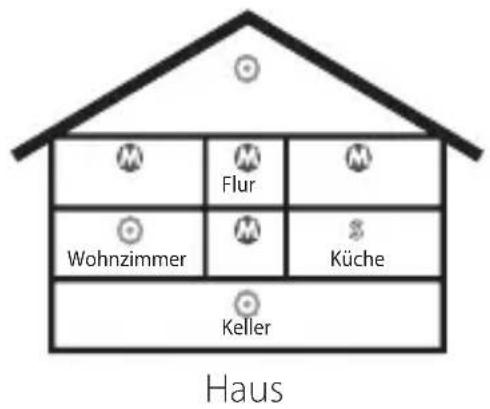

In Gebäuden mit mehreren Etagen sollent zudem in jeder Etage mindestens ein Rauchwarnmelder im Flur angeordnet sein.

Ist der Rauchwarnmelder mit einer Gigaset base verbunden, liegt die maximale Reichweite zur DECT Funkübertragung bei 50 Metern (Indoor).

ACHTUNG!

Der Rauchwarnmelder Funktioniert nur, wenn dieser fest im Sockel arretiert ist!

M = MINDESTSCHUTZ (Gesetz in dreizehn Bundesländern)

= OPTIMALER SCHUTZ

S = SONDERSCHUTZ

RAUCHWARNMELDER smoke

MONTAGEORT FÜR DACHSCHRÄGEN

BEI ABGESCHRAGTEN ODER ZUGESPITZTEN DECKEN

Bei einer Montage an abgeschragten oder zugespitzen Decken bzw. in Zimmern mit einer Dachsäge sollen den Sie die Rauchmelder in der Vertikalen mindestens 10 cm unterhalb des hochsten Punktes und horizontal gemessen maximal 90 cm vom hochsten Punkt entfernt installieren.

Bei der Montage von mehreren Meldern in einem Raum gilt diese Vorgabe ebenfalls. Installieren Sie die einzelnen Rauchmelder mit einem angemessenen Abstand voneinander.

DECKENMONTAGE

Bei der Deckenmontage ist ein Abstand von mindestens 50 cm zur Wand einzuhalten.

DECKENNEIGUNG

In Zimmer mit einer horizontalen Deckenneigung über 7 Grad (entspricht ca. 50~cm Höhenunterschied auf 4m ) sollenn Rauchmelder an der Decke im hohenen Teil des Raumes platziert werden.

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEAuchtEN SIE:

ACHTUNG

Vor Gebrauch die Sicherheitshinweise und die Bedienungsanleitung setzen.

Der Rauchwarnmelder wird mit einer festinstallierten und einer wechselbaren Batterie ausgeliefert. Es sind keine Akkus oder Netzgeräte zur Spannungsvorsorgung erfolderlich.

Legen Sie nur folgende Batterien ein: Lithium Primär 3,0 Volt (Typ CR2). Batterien, die erkennbar beschädigt sind, müssen ausgetauscht werden.

MEDIZINISCHE GERÄTE

Medizinische Geräte können in ihrer Funktion beeinflusst werden. Beachten Sie die technischen Bedingungen des jeweiligen Umfeldes, z. B. Arztpraxis.

Falls Sie medizinische Geräte (z. B. einen Herzschrittmacher) verwenden, informieren Sie sichitte beim Hersteller des Gerätes, inwieweit die entsprechenden Geräte immun gegen externe hochfrequente Energien sind.

RAUCHWARNMELDER smoke

SICHERHEITSHINWEISE - BITTE BEAuchtEN SIE:

ACHTUNG-WARNTON

Lauter, schriller Ton bei Funktionstests (Druck auf Melderkopf). Halten Sie einen Mindestabstand von 50 cm zwischen Rauchwarnmelder und Ohr ein.

Nicht BESPRUHEN ODER BEMALEN

Rauchwarnmelder dürfen nicht mit Farbe überstrichen werden.

MONTAGE IM DACHGIEBEL

Eine Montage in Dachgiebeln ist nur erlaubt, wenn eine Montage entsprechend „Montageort für Dachsgrägen" ausgeführrt wird.

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEAuchtEN SIE:

LEUCHTMITTEL-ABSTAND

Halten Sie einen Abstand von mind. 50 cm zwischen Lampe und Montageort ein.

NUR FÜR DEN GEBRAUCH IM INNENRAUM

Der Rauchwarnmelder ist nur für den Innenbereich zulässig.

Besonderss im Schlaf haben Menschen eine verminderte Wahrnehmung von Branden und Brandrauch. Rauchwarnmelder warnen hier früherzeitig, so dass einechnelle Reaktion erfolgen kann. Rauchwarnmelder bieten keinen Schutz vor Sachschäden.

RAUCHWARNMELDER smoke

SICHERHEITSHINWEISE - BITTE BEAuchtEN SIE:

DIE UMGEBUNG BEACHTEN

Nutzen Sie die Geräte nicht in explosionsgeführdaten Umgebungen, z. B. Lackierereien.

ENTSORGUNG

Akkus und Batterien gehoren nicht in den Hausmull.

Beachten Sie hierzu die örtlichen Abfallbeseitigungsbestimmungen, die Sie bei ihrer Kommune erfragen können.

Entsorgen Sie diese in den beim Fachhandel aufgestellten grünen Boxen des „Gemeinsame Rücknahmesystem Batterien".

BEDIENUNGS- UND MONTAGEANLEITUNG

SICHERHEITSHINWEISE - BITTE BEAuchtEN SIE:

Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über darauf staatlich vorgesehene Stellen zu entsorgen.

Wenn these Symbol eines durchgestrichen Abfalleimers auf einem Produkt angebracht ist, unterliegt these Produkte der europäischen Richtlinie 2012/19/EU.

Die sachgemäß Entsorgung und getrennte Sammlung von Altgeräten dieren der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte.

Ausfuhrlichere Informationen zur Entsorgung ihrer Altgeräte erhalten Sie bei ihrer Kommune oder ihrer Müllentsorgungsdienst.

RAUCHWARNMELDER smoke

DER RAUCHWARNMELDER DARF AN FOLGENDEN ORTEN NICT ANGEBRACHT WERDEN:

ABSTAND VON WASSERDAMPF

Räume, in denen unter normalen Bedingungen starker

Wasserdampf entsteht (z. B. Küche, Bad/WC)

ABSTANDVONFEUERSTELLE

In der Höhe von Feuerstätten und offenen Kaminen

TEMPERATURBEREICH

Räume mit Temperaturen geringer als -10^

oder hoher als +60^

Nicht IM LUFTZUG EINSETZEN

In der Höhe von Belüftungsschäften

(z. B. von Klima- oder Umluftanlage)

BEDIENUNGS- UND MONTAGEANLEITUNG

MONTAGE UND INBETRIEBNAHME

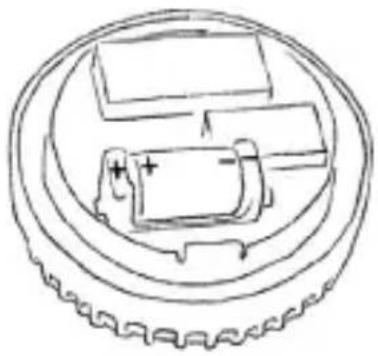

1. Legen Sie die Batterie ein.

Achten Sie besteht auf die Polung.

1. Melden Sie smoke an Ihr Basisstation an.

2. Suchen Sie den kleinen roten Anmeldeknopf

3. Bringen Sie smoke in unmittelbare Nähe ihrer base

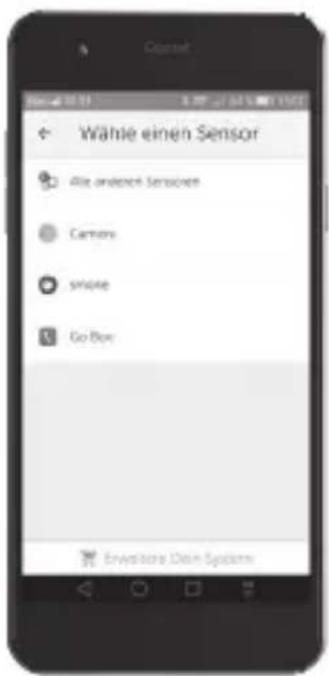

4. Starten Sie die Gigaset elements App

5. Öffnen Sie in der App die Systemübersicht wahlen Sie „Hinzufugen + smoke" und folgen Sie den Instruktionen auf dem Bildschirm

6. Danach ist smoke mit Gigaset elements verbunden und erscheint in der Systemübersicht der App

RAUCHWARNMELDER smoke

1. Bestimmen Sie den richtigen Platz für smoke:

in Reichweite von base (max. 50m).
- möglichst in Raummitte, mit einem Minimumabstand von 50 cm zu stromfuhrenden Leitungen
- Überprüfen Sie, dass am Montageort keine Stromleitung verläuft und halten Sie einen Mindestabstand von 50 cm zu Wänden und Lampen.

1. Stellen Sie sicher, dass durch den Bohrstaub smoke nicht verschmutzt werden kann.

2. Verwenden Sie Klebepolster für die Montage, wenn Sie nicht Bohren wollen. Informationen zur Montage mit Klebepolstern siehe: „Optionales Zubehör"

BEDIENUNGS- UND MONTAGEANLEITUNG

1. Bohren Sie mit einem 6er-Bohrer zwei Löscher in die Decke.

2. Sie können das Unterveri/Sockel des Rauchwarnmelders als Schablone verwenden.

3. Stecken Sie die mitgelieferten Dübel in die Bohrlocher.

4. Befestigen Sie den Meldersockel mit den mitgelieferten

Schrauben andrDecke.

1. Setzen Sie den Melderkopf auf das Unterteil und arretieren Sie

ihn durch Drehen im Uhrzeigersinn.

1. Der Rauchwarnmelder wird durch das Arretieren im Sockel

automatisch aktiviert.

RAUCHWARNMELDER smoke

1. Führer Sie einen Funktionstest durch. Drücken Sie hierzu mindestens eine Sekunde lang den Melderkopf.
2. Wenn der Signalton ertont, ist der Funktionstest erfolgreich und der Rauchwarnmelder arbeitet korrekt.

BEDIENUNGS- UND MONTAGEANLEITUNG

BETRIEBS- UND ALARMSIGNALE

Signalton Rote Leuchtdiode Funktion/Bedeutung
Kein Ton Blinkt alle	344 Sek.	Normaler Betriebszustand, automatischer Selftest
Lauter Intervallton im 0,5 Sek.-Rhythmus	Blinkt alle 0,5 Sek. Alarmzustand
Kurzer Signatton alle 40 Sek.	aus	Batteriewechsel-Anzeige,itte Melder erneern
3 kurze Signaltöne alle 40 Sek.	aus	Störung/Verschmutzung,itte Melder erneern
Kein Ton Blinkt alle	10 Sek. Alarmstummschaltung
Lauter Intervallton	Blinkt alle 0,5 Sek.solange der Melderkopf gedrückt wird	Funktionstest

RAUCHWARNMELDER smoke

FUNKTIONS- UND ALARMPRÜFUNG

1. Führer Sie eine Sichtprüfung des Rauchwarnmelders durch.

Überprüfen Sie damit:

das Vorhandensein des Rauchwarnmelders
- die Raucheintrittsöffnungen auf grobe Verschmutzung (Staub, Farbe)
- den Rauchwarnmelder auf mechanische Beschädigungen.

Bei Beschädigungen ist der Rauchwarnmelder umgehend auszutauschen.

1. Führn Sie einen Funktionstest durch. Drücken Sie hierzu mindestens eine Sekunde lang den Melderkopf. Ist dieser Funktionstest erfolgreich, ertont der Signalton.

Der Rauchwarnmelder arbeitet korrekt.

1. Nach DIN 14676 sind Rauchwarnmelder nach spätestens 10 Jahren gegen neue auszubauschen.

Nach jedem Funktionstest wird automatisch die Alarmstummschaltung für ca. 10 Minuten aktiviert.

HINWEIS!

Die Alarmstummschaltung hat keine Funktion, wenn der Rauchwarnmelder mit Prüfaerosol getestet wird.

BEDIENUNGS- UND MONTAGEANLEITUNG

WARTUNG

In einigen Bundesländern sind gemäß ihrer Landesbauordnung (siehe z. B.

www.Rauchwarnmelder-lebensretter.de) die Haus- und Wohnungseigentümer für die Installations- und Funktionsfähigkeit von Rauchwarnmeldern verantwortlich.

Eine Wartung ist mindestens einmal jährlich durchzuführn und umfasst nach DIN 14676

eine Sichtprüfung und eine Funktion-/Alarmprüfung. Nach längerer Abwesenheit, jedoch spätestens nach einem Jahr ist ein Funktionstest durchzuführen.

AUSTAUSCHDATUM AUF DEM TYPENSCHILD

Tauschen Sie alle Rauchwarnmelder nach spätestens 10 Jahren aus!

Das empfohlene Austauschdatum befindet sich auf dem Typenschild darüber dem Text „recommended date for replacement" in der Schreibweise Monat/Jahr.

Der Melder ist vor Inbetriebnahme max. 2 Jahreagerfällig.

PFLEGE

Wischen Sie das Gerät mit einem feuchten Tuch oder einem Antistatiktuch ab.

Benutzen Sie keine Lösungsmittel und kein Mikrofasertuch.

Verwenden Sie nie ein trockenes Tuch: es besteht die Gefahr der statischen Aufladung.

RAUCHWARNMELDER smoke

ALARMSTUMMSCHALTUNG

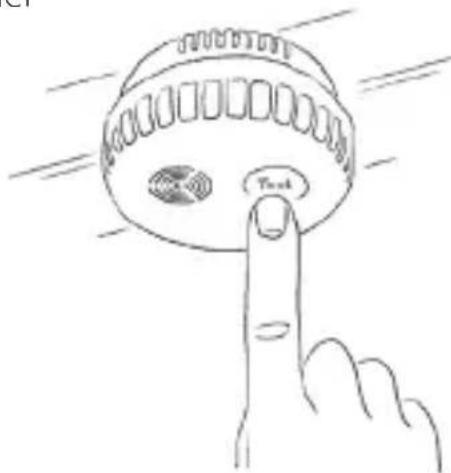

Im Alarmfall kann die Alarmstummschaltung durch Drücken des Melderkopfes aktiviert werden. Hierdurch wird die Ansprechempfindlichkeit des Melders reduziert bzw. seine Ansprechgrenze erhöht. Liegt die Rauchkoncentration in der

Rauchkammer nach Drucken des Melderkopfes unterhalb der

erhöhten Ansprechgrenze, verstummt der Melder.

Liegt die Rauchkoncentration noch oberhalb der erhöhten Ansprechgrenze, kommt es erst dann zu einer Stummschaltung, wenn die Rauchkoncentration unter die erhöhte Ansprechgrenze fällt.

Der Rauchwarnmelder verstummt.

Nach ca. 10 Minuten kehrt der Rauchwarnmelder in den Normalbetrieb zurück.

BATTERIESTÖRUNGSSTUMMSCHALTUNG

These Funktion ist vor allem nachts von Vorteil. Im Falle einer Batteriestörung kann das Störungssignal durch Drücken des Testknapfes (Melderkopf) für ca. 8 Stunden unterrückt werden. Nach Ablauf dieser Zeit wird das Batteriestörungssignal wieder ertonen und Sie daran erinnern den Melder zu erneuern.

BEDIENUNGS- UND MONTAGEANLEITUNG

OPTIONALES ZUBEHÖR

CNBOP-PIB ANERKANNE KLEBEPOLSTER

Der Meldersockel kann wahlweise mit den mitgelieferten Schrauben und Dubeln oder mit dem doppelseitigen Klebepolster an der Decke befestigt werden. Für Bestellungen kontaktieren Sieitte den Gigaset Kundenservice www.gigaset.com/service.

Bei der Montage des Melders mit Klebepolster ist die Beschaffenheit des jeweiligen Untergrundes zu beachten, um einen sicheren Halt des Melders zu gewährleisten. Eine optimale Klebekraft wird nur auf sauberen Untergründen erzielt. Vor Nutzung des Klebepolsters ist die Oberflächenbeschaffenheit der Decke sorgfältig auf dauerhafte Trag- und Klebefähigkeit (ggf. Probeklebung vornehmen) zu prufen.

Für die Montageziehen Sie die Schutzfolie von einer Seite des Klebepolsters ab und kleben Sie es mittig auf den Sockel des Melders. Als nächstes entfernen Sie die Schutzfolie auf der anderen Seite und befestigen Sie den Sockel durch festes Andrücken an der Decke. Danach folgen Sie mit der Montage wie im Kapitel „Montage und Inbetriebnahme" beschrieben fort.

RAUCHWARNMELDER smoke

HINWEISE ZU DEN KLEBESTREIFEN

Die Sensoren nur auf saubere, trockene und fettfreie Oberflächen, die möglichst glatt und fest sind, kleben.
Die optimale Klebefestigkeit wird nach ca. 48 Stunden erreicht.
Die Klebestreifen sind nur zum einmaligen Gebrauch vorgesehen.
- Nur die beiliegenden Klebestreifen benutzen.

Die Gigaset Communications GmbH haftet nicht für mögliche Schäden an Oberflächen, die durch Kleben, Montieren und Aufstellen sowie durch Entfernen der Gigaset Sensoren und Aktoren auftreten.

SICHERUNGSPLOMBE ODER SICHERUNGSSCHRAUBE

Um eine unberechtigte Entnahme des Rauchwarmelders anzuzeigen, kann dieser mit einer Sicherungspombe aus Kunststoffe verfahren werden.

Anstelle der Sicherungsplombe kann auch eine Sicherungsschraube vor unberechtigter Entnahme des Rauchwarnmelders montiert werden.

Die Plombe und Schraube sind nicht im Lieferumfang enthalten und können separat bestellt werden. Kontaktieren Sieitte den Gigaset Kundenservice www.gigaset.com/service.

QUICK INSTALLATION OVERVIEW
