MANUALE UTENTE Elements Smoke Pack GIGASET

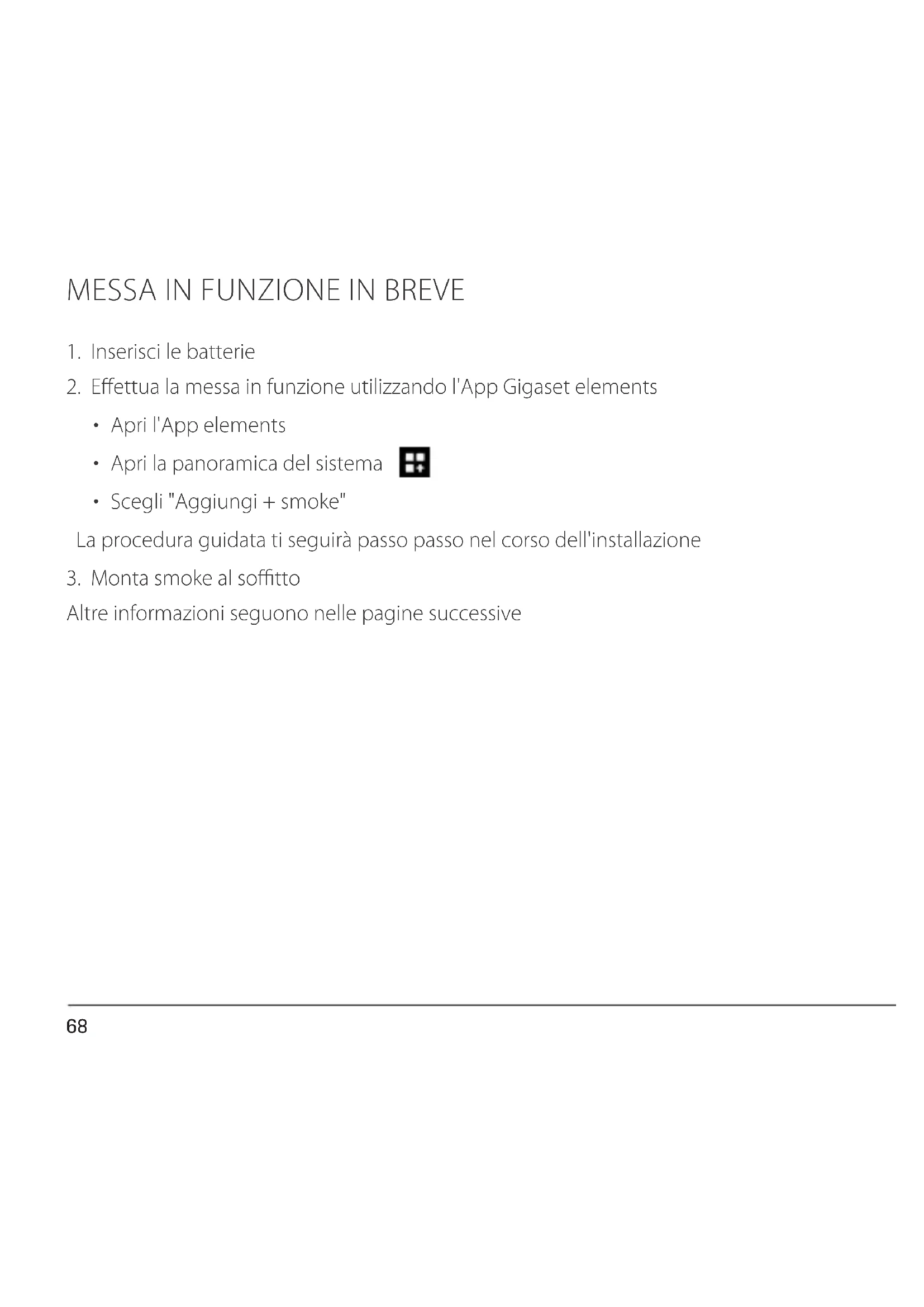

MESSA IN FUNZIONE IN BREVE

1. Inserisci le batterie

2. Effettua la messa in funzione utilizzato l'App Gigaset elements

3. April l'App elements

4. Apri la panoramaica del systema
5. Scegli "Aggiungi + smoke"

La procedura guidata ti seguirà passo passo nel corso dell'installazione

1. Monta smoke al soffitto

Altre informazioni seguono nelle pagine successive

ISTRUZIONI PER L'USO E IL MONTAGGIO

INDICE

Informazioni generali 70

Luogo di montaggio 71

Istruzioni di sicurezza 73

Montaggio e messa in funzione 79

Segnali operativi e di allarme 83

Verifica delle funzioni e dell'allarme 84

Manutenzione e cura 85

Silenziatione dell'allarme e del segnale di guasto delle batterie 86

Accessori opzionali 87

Informazioni sulle strisce adesive 88

RILEVATORE DI FUMO smoke

INFORMAZIONI GENERALI:

In presenza fumo, il rilevatore assicura una segnalazione di allarme tempestiva e affidabile consentendoti diMETTERE in sicurezza te e la tua famiglia.

Cio è particolarmente importante di notte poiché, non essendo in grado di avvertire la presenza di fumo, durante le ore sono si è esposti al pericolo di inalazione dei gas tossici che si sviluppano in caso di incendio.

Durante esta fase il rilevatore di fumo assicura unvantaggio in termini di tempo che consente di lasciare l'ambiente al riparo da pericoli.

La praticha ha dimostrato che i rilevatori di fumo salvano vite umane.

Ti preghiamo di attenerti alle nostre istruzioni appositamente pensate per garantire un uso conforme del prodotto.

Oltre al rilevatore di fumo e alla base, la confezione include le presenti istruzioni d'uso, il libretto con informazioni importanti, una batteria installata fissa, una batteria sostituabile, 2 viti e tasselli per il fissaggio del rilevatore e 1 cuscinetto adesivo.

ISTRUZIONI PER L'USO E IL MONTAGGIO

LUOGO DI MONTAGGIO

Il rilevatore di fumo è previsto per il montaggio a soffitto. Se montato al centro della stanza, il rilevatore assicura caratteristiche di rilevamento ottimali.

Per ottenere una protezione minima, quindi per essere svegliati durante la notte in caso di allarme, i rilevatori di fumo devono essere installati nelle camere da fatto, nelle stanze dei bambini e nei corridoi.

Negli edifici a piùiani sarebbe inoltre opportuno disporre per lo meno un rilevatore nel corradoio di agli piano.

Se il rilevatore di fumo è connesso ad una base Gigaset, si osservi che il raggio di azione massimo di trasmissione radio DECT è di 50 metri (al chiuso).

ATTENZIONE!

Il rilevatore di fumo

funzione soltanto se è adeguattamente fissato nella base!

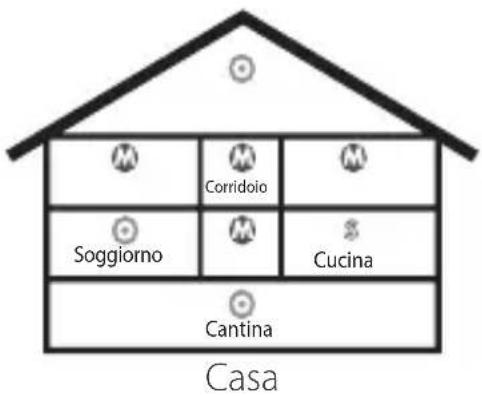

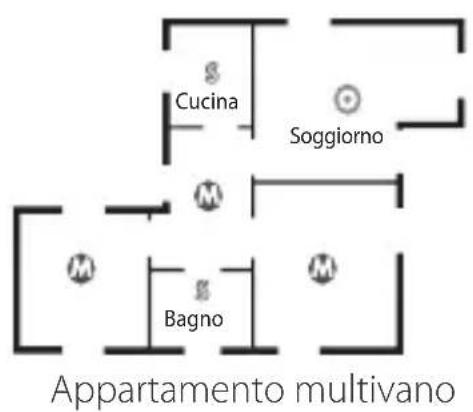

M = PROTEZIONE MINIMA

= PROTEZIONE OTTIMALE

S = PROTEZIONE SPECIALE

RILEVATORE DI FUMO smoke

MONTAGGIO SU SOFFITTI INCLINATI

SOFFITTI INCLINATI O A CAPANNA

In caso di montaggio su soffitti inclinati o a capanna o in stanze a fatto inclinato, il rilevatore deve essere montato nella verticale ad almeno 10 cm al di fatto del punto più alto e, in senso orizzontale, ad una distanza non superiore a 90 cm dal punto più alto.

Attenersi a estaindicazioneanche in caso di montaggio di più rilevatori in una stanza.Installare i singoli rilevatori di fumi ad una distanza adeguata l'uno dall'altro.

MONTAGGIO A SOFFITTO

Per il montaggio a soffitto atteneri ad una distance di almeno 50 cm alla parete

INCLINAZIONE DEL SOFFITTO

In stanze con un'inclinazione orizzontale del soffitto di altre 7 gradi (corrisponde a circa 50~cm di differenza di altezza su 4m ) i rilevatori di fumo devono essere montati nella parte più alta della stanza.

ISTRUZIONI PER L'USO E IL MONTAGGIO

ISTRUZIONI DI SICUREZZA - OSSERV A QUANTO SEGUE:

ATTENZIONE

Prima di utilizzare l'apparecchio leggi le istruzioni di sicurezza.

Il rilevatore di fumo viene fornito con una batteria installata fissa e una sostituabile. Per la sua alimentazione non occorrono batterie o alimentatori.

Utilizza soltanto batterie del segunte tipo: litio primario 3,0 Volt (tipocR2).Sostituisci le batterie che presentano danni riconoscibili.

DISPOSITIV MEDICALI

Il rilevatore di fumo può influire sul funzionamento dei dispositivi medicali. Tieni conto delle condizioni tecniche del rispetto ambiente ad es. ambulatori medici.

Se sei portatore di un dispositivo medicale (ad es. di un pacemaker) informati presso il costruttore in che misuraesso sua immune dalle energia esterne ad alta frequenza.

RILEVATORE DI FUMO smoke

ISTRUZIONI DI SICUREZZA - OSSERVA QUANTO SEGUE:

SEGNALE DI AWISO

Segnale ad alto volume e acuto durante il test di funzionamento (pressione del pulsante del rilevatore).

Mantieni almeno una distance di 50 cm tra il rilevatore di fumo e l'orecchio.

NON SPRUZZARE SOSTANZE LIQUIDE NÉ PITTURARE

I rilevatori di fumo non devono essere pitturati.

MONTAGGIO NEL COLMO DEL TETTO

Il montaggio nel colmo del fatto è consentito soltanto seesso viene eseguito come descritto al punto "Montaggio su soffitti inclinati".

ISTRUZIONI PER L'USO E IL MONTAGGIO

ISTRUZIONI DI SICUREZZA - OSSERV A QUANTO SEGUE:

DISTANZA DALLE SORGENTI LUMINOSE

Mantieni una distance di almeno 50~cm tra lampada e punto di montaggio.

L'APPARECCHIO è PREVISTO SOLTANTO PER L'UTILIZZON IN AMBIENTI CHIUSI

Il rilevatore di fumo è omologato soltanto per l'uso in ambienti chiusi.

In particolar modo durante il sonno, l'essere umano ha una ridotta percezione degli incendi e della presenza di fumo. I rilevatori di fumo avvisano tempestivamente, per cui consentono di reagire in tempi rapidi.

I rilevatori di fumo non assicurano la protezione da danni materiali.

RILEVATORE DI FUMO smoke

ISTRUZIONI DI SICUREZZA - OSSERVA QUANTO SEGUE:

FAI ATTENZIONE ALL'AMBIENTE

Non installare l'apparecchio in ambienti con pericolo di esplosione, ad es. luoghi di verniciatura.

SMALTIMENTO

Non gettare le batterie tra i rifiuti domestici.

Attieniti ai regolamenti locali sullo smaltimento dei rifiuti che potrai chiedereagli uffici competenti del loro comune.

Smaltisci le batterie gettandole nei contentitori verdi del "Sistema comune di ritiro delle batterie" disponibili presso i rivenditori.

ISTRUZIONI PER L'USO E IL MONTAGGIO

ISTRUZIONI DI SICUREZZA - OSSERV A QUANTO SEGUE:

Le apparecchiature elettriche ed elettroniche devono essere smaltite separamente dai rifiuti domestici avviandoli versi i punti di raccolta pubblici previsti.

Il symbolo del cassetto barrato riportato sull'apparecchiatura indica che lo smaltimento del prodotto è regolato alla direttiva europea 2012/19/UE.

Lo smaltimento conforme e la raccolta differenziate di apparecchiature giunte al termine del loro ciclo di vita contribuiscono ad evitare potenziali danni alla salute e all'ambiente. Ciò costituisce la premessa per il riutilizzo e il riciclaggio di apparecchiature elettriche ed elettroniche usate.

Per informazioni dettagiate sullo smaltimento delle vecchie apparecchiature puoi rivolgertiagli uffici competenti delwhose comune o all'azienda di smaltimento dei rifiuti.

RILEVATORE DI FUMO smoke

IL RILEVATORE DI FUMO NON DEVE ESSERE MONTATO

NEI SEGUENTI LUOGHI:

DISTANZA DAL VAPORE ACQUEO

Stanzi soggetti alla presenza di vapore acqueo in condizioni normali (ad es. cucina, bagno/WC)

DISTANZA DA FONTI DI CALORE

Vicino a stufe o caminetti aperti

TEMPERATURA LIMITE

Stanzi eontemperature inferiori a-10oC

o superiore a +60^

NON INSTALLARE IN PUNTI ESPOSTI A CORRENTI D'ARIA

Vicino a grigliedia aerazione

(ad es. impianti di climatizzazione o di ventilazione)

ISTRUZIONI PER L'USO E IL MONTAGGIO

MONTAGGIO E MESSA IN FUNZIONE

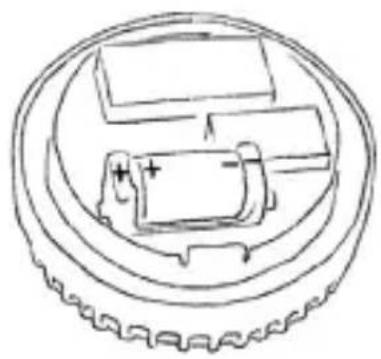

1. Inserisci la batteria, facendoattenzione alla polaritàindicata.

1. Registra smoke nella stazione base.

2. Cerca il pulsante di registrazione rosso

3. Disponi smoke vicino alla base

4. Avvia l'App Gigaset elements

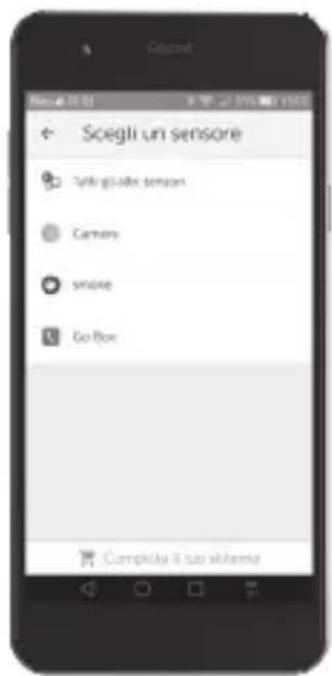

5. Apri la panoramicica del sistema nell'App scegli "Aggiungi + smoke" e segui le istruzioni visualizzate sul display

6. Adesso, smoke è connesso con Gigaset elements ed apparre nella panoramicica delsystema dell'App

RILEVATORE DI FUMO smoke

1. Identifica il luogo giusto per smoke:

2. nel raggio d'azione della base (max. 50 m).

3. possibilmente al centro della stanza, ad una distanza minima di 50 cm dai cavi elettrici

4. Verifica che sul luogo di montaggio non passino linee elettriche e mantieni una distance di 50 cm da pareti e lampade.

5. Assicurati che la polvere di foratura non penetri in smoke.

6. Se non vuoi effettuare fori, utilizza il cuscinetto adesivo. Per informazioni sul montaggio con i cuscinetti adesiviVEDi: "Accessori opzionali"

ISTRUZIONI PER L'USO E IL MONTAGGIO

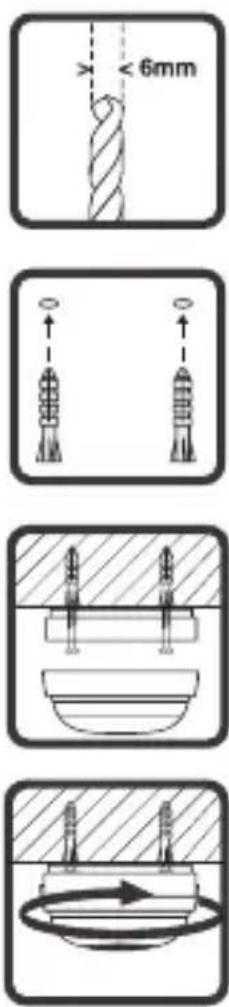

1. Esegui due fori nel soffitto con una punta di 6.
2. Come dima, puoi utilizzato la base del rilevatore di fumo.
3. Inserisci tasselli nei fori.
4. Fissa al soffitto la base del rilevatore servendoti delle viti in dotazione.
5. Applica sulla base la testa del rilevatore e assicurala ruotandola in senso orario.
6. Il rilevatore di fumo si attiva automaticamente una volta giunto a fine corsa nella base.

RILEVATORE DI FUMO smoke

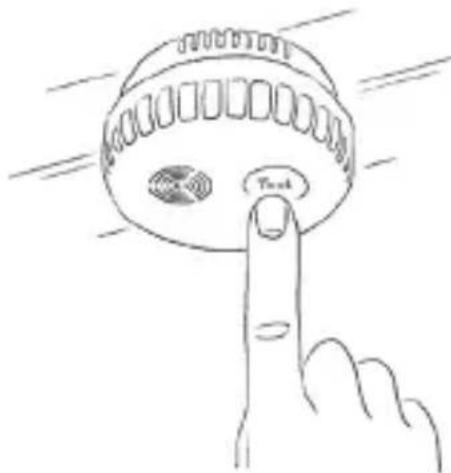

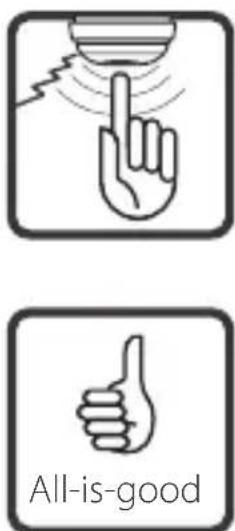

1. Esegui un test di funzionamento. Premi a questo proposito l'apposto pulsante per almeno un secondo.

2. L'émissione di un segnale indica che il test è andato a buon fine e che il rilevatore funziona in modo corretto.

ISTRUZIONI PER L'USO E IL MONTAGGIO

SEGNALI OPERATIVI E DI ALLARME

Segnale LED grosso Funzione / Significato
Nessun segnale	Lampeggia ogni 344 sec.	Normale stato operativo, autotest automatico
Segnale intermittente ad alto volume a ritmi di 0,5 sec.	Lampeggia agli 0,5 sec. Stato di allarme
Breve segnale ogni 40 sec.	Spento	Indicatore sostituzione batteria, ripristinare il rilevatore
3 brevi segnali ogni 40 sec.	Spento	Guasto/presenza di sporco, ripristinare il rilevatore
Nessun segnale Lampeggiaogi non 10 sec.Silenziamento dell'allarme
Segnale intermittente ad alto volume	Lampeggia agli 0,5 sec. fino a che non viene premuto il pulsante del rilevatore	Test di funzionamento

RILEVATORE DI FUMO smoke

VERIFICA DELLE FUNZIONI E DELL'ALLARME

1. Effettua un controllo a vista del rilevatore di fumo.

Verifica quanto segue:

disponibilità del rilevatore di fumo
- presenza di sporcizia grossolana nella aperture di ingressso del fumo (polvere, colore)
- presenza di danneggiamenti sul rilevatore di fumo.

In quest'ultimo caso sostuire immediatamente l'apparecchio.

1. Esegui un test di funzionamento. Premi a questo proposito l'apposto pulsante per almeno un secondo. Se il test di funzionamento va a buon fine, viene emesso il segnale. Il rilevatore di fumo funzione in modo corretto.
2. Secondo la normativa DIN 14676, i rilevatori di fumo devono essere sostituiti al più tardi agli 10 anni.

Dopo agli test di funzionamento viene automaticamente silanziato l'allarme per 10 minuti circa.

NOTAI!

Il silenziamo dell'allarme non si attiva se il test del rilevatore di fumo viene effettuato con aerosol di test.

ISTRUZIONI PER L'USO E IL MONTAGGIO

MANUTENZIONE

Per le normative sull'edilizia di alcune regioni, i proprietari degli immobili sono responsabili della possibilità di installatione e funzionamento di rilevatori di fumo. La manutenzione deve essere effettuata per lo meno una volta all'anno e include, secondo la normativa DIN 14676, un controllo a vista e uno di funzionamento e dell'allarme.

Dopo un periodo di assenza prolongato, tuttavia al più tardi dopo un anno, effettuare un test di funzionamento.

DATA DI SOSTITUZIONE SULLA TARGHETTA IDENTIFICATIVA

Sostituisci tutti i rilevatori di fumo al più tardi anni 10 anni!

La data di sostituzione raccomandata è riportata sulla targhetto identificativa al lato del testo "recommended date for replacement" nel formato mese/anno.

La permanenza in magazzino del rilevatore di fumo prima della sua messa in funzione è limitata a due anni.

CURA

Pulisci l'apparecchio con un panno umido o antistatico.

Nonutilizzare solventi e panni in microfibra.

Non utilizzare in nessun caso un panno asciutto: sussiste il pericolo di carica statica.

RILEVATORE DI FUMO smoke

In caso di allarme, lo si può silenziare premendo il pulsante del rilevatore. In tal modo viene ridotta la sensibilità di attivazione del rilevatore, overo augmentata la sua soglia. Se, dopo avere premuto il pulsante, la concentrazione di fumo nella

camera del rilevatore è inferiore alla soglia di attivazione augmentata, l'apparecchio si silenzia.

Se la concentrazione di fumo è ancora al di sopra della soglia di attivazione aumento, l'apparecchio si silenzia quando la concentrazione di fumo scende al di fatto di detta soglia.

Il rilevatore di fumo si silenzia.

Dopo circa 10 minuti il rilevatore di fumo torna nel normale stato operativo.

SILENZIAMENTO DEL SEGNALE DI GUASTO DELLA BATTERIA

La funzione è soprattutto utile di notte. In caso di guasto della batteria è possibile disattivare il segnale per circa 8 ore premendo il pulsante di test (testa del rilevatore). Trascorso tale lasso di tempo, viene di nuovo emesso il segnale per ricordare la necessità di ripristinare il normale stato del rilevatore.

ISTRUZIONI PER L'USO E IL MONTAGGIO

ACCESSORI OPZIONALI

CUSCINETTO ADESIVO RICONOSCIUTO CNBOP-PIB

La base del rilevatore può essere fissata al soffitto o con le viti e i tasselli in dotazione o con il cuscinotto biadesivo. Per effettuare l'ordine contatta l'Assistenza clienti Gigaset www.gigaset.com/service.

Se il rilevatore viene montato con il cuscinotto adesivo, verificare le proprietà fisiche della superficie di fissaggio per garantire una tenuta sicura. Una forza adesiva ottimale si ottiene soltanto su superfici pulite. Prima di utilizzato il cuscinotto adesivo, verificare attendamente se le proprietà fisiche della superficie del soffitto sono in grado di assicurare un adeguato fissaggio (effettuare delle prove, se necessario).

Per effettuare il montaggio, rimuovi la pellicola protettiva da un lato del cuscinetto adesivo e applicalo al centro della base del rilevatore. Rimuovi quando la pellicola protettiva dall'altro lato e fissa la base premendola al soffitto. Prosegui quindi come descripto al punto "Montaggio e messa in funzione".

RILEVATORE DI FUMO smoke

INFORMAZIONI SULLE STRISCE ADESIVE

• Applicare i sensori sostanto su superfici pulite, asciutte e alla grasso, più lisce e stabili possibile.

L'aderenza ottimale viene ottentude dopo circa 48 ore.
Le strisce adesive sono monouso.
Utilizzare sostanto le strisce adesive in dotazione.

Gigaset Communications GmbH declina agli responsabilità per possibili danni a superfici inserti con l'incollaggio, il montaggio, la disposizione e la rimozione di sensori e attuatori Gigaset.

SIGILLO E VITE DI SICUREZZA

Per rilevare una eventuale manomissione del rilevatore, vi cui èssere applicato un sigillo in plastica.

In sostuzione del sigillo di sicurezza cui sono auche essere utilizzata una vite.

Il sigillo e la vite non sono in dotazione e possono essere ordinati a parte.

Contatta l'Assistenza clienti Gigaset www.gigaset.com/service.
