MODE D'EMPLOI Elements Smoke Pack GIGASET

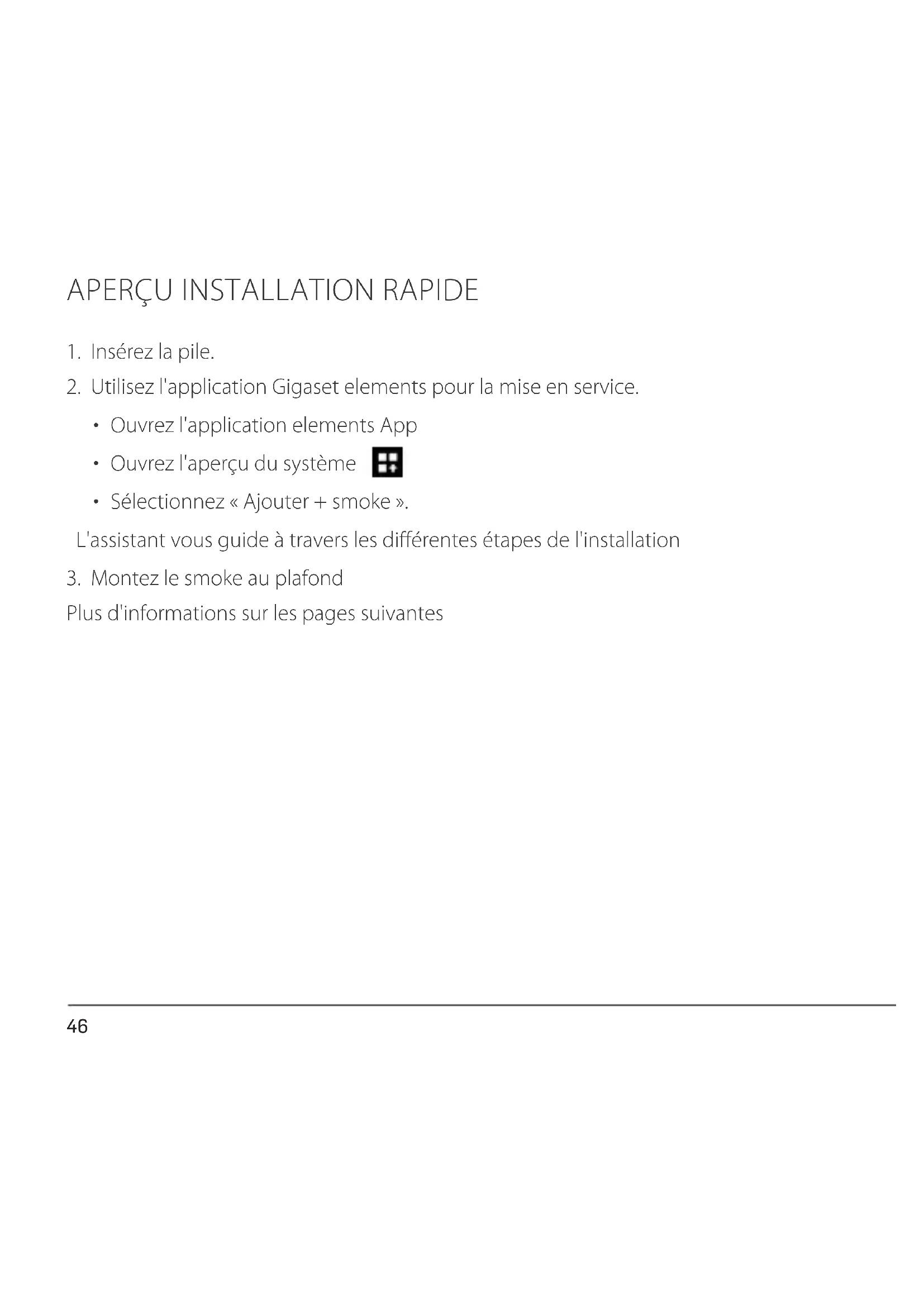

2. Utilisez l'application Gigaset elements pour la mise en service.

• Ouvrez l'application elements App

• Ouvrez l'aperçu du système

• Sélectionnez «Ajouter + smoke ». L'assistant vous guide à travers les diérentes étapes de l'installation

3. Montez le smoke au plafond

Plus d'informations sur les pages suivantes APERÇU INSTALLATION RAPIDENOTICE D'UTILISATION ET DE MONTAGE

CONTENU Informations générales 48 Emplacement de montage 49 Consignes de sécurité 51 Montage et mise en service 57 Signaux de fonctionnement et d'alarme 61 Contrôle du fonctionnement et des alarmes 62 Maintenance et entretien 63 Mise en sourdine dérangement alarme/batterie 64 Accessoires optionnels 65 Remarques concernant les rubans adhésifs 66DÉTECTEUR AVERTISSEUR DE FUMÉE smoke

INFORMATIONS GÉNÉRALES: Le détecteur avertisseur de fumée vous informe à temps et de manière able en cas d'apparition de fumée d'incendie et vous ore ainsi la possibilité de vous mettre en sécurité, vous et votre famille. Cela est particulièrement important la nuit, puisque pendant le sommeil, nous ne sommes paren mesure de sentir la fumée d'incendie et nous sommes donc exposés aux gaz toxiques qui se dégagent en cas d'incendie. Pendant cette phase, le détecteur avertisseur de fumée vous permet de gagner un temps précieux pour quitter la pièce sans danger. La pratique a montré que les détecteurs avertisseurs de fumée peuvent sauver des vies. Veuillez respecter également nos remarques concernant l'utilisation conforme de notre produit. Parallèlement au détecteur avertisseur de fumés et au socle, la livraison contient également cemode d'emploi, le cahier avec des remarques importantes, une batterie installée de manière xe, une batterie remplaçable, 2 vis et chevilles pour la xation du détecteur et 1 patin adhésif.NOTICE D'UTILISATION ET DE MONTAGE

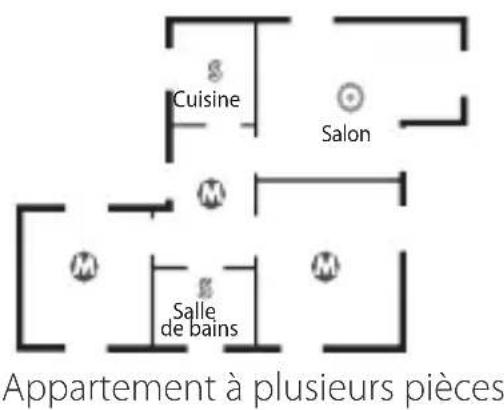

Appartement à plusieurs pièces

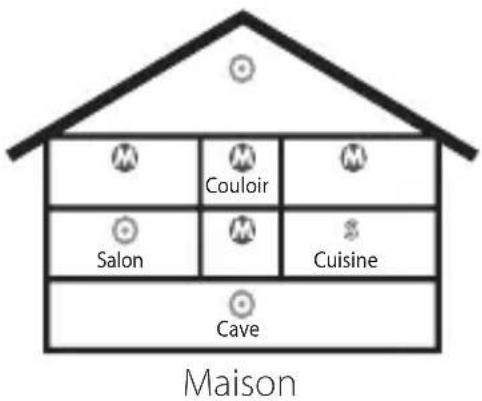

Le détecteur avertisseur de fumée est monté au plafond. Lorsqu'il est monté au centre de la pièce, ledétecteur avertisseur de fumée possède ses caractéristiques de détection optimales. Pour une protection minimale, les détecteurs avertisseurs de fumée doivent être installés dans les chambres à coucher, les chambres d'enfants et les couloirs de manière à pouvoir réveiller les habitants en cas d'alarme de fumée. Dans les bâtiments de plusieurs étages, au moins un détecteur doit être installé à chaque étage dans le couloir. Si le détecteur avertisseur de fumée est relié à une base Gigaset, la portée maximale pour latransmission radio DECT est de 50 mètres (enintérieur). ATTENTION! Le détecteur avertisseur de fumée fonctionne uniquement lorsqu'il est fermement bloqué dans le socle ! SalonCuisineSalle Cuisine Cave CouloirSalon de bains Salon Cuisine Salle Cuisine Cave Couloir Salon de bains = PROTECTION MINIMALE = PROTECTION OPTIMALE = PROTECTION SPÉCIALEDÉTECTEUR AVERTISSEUR DE FUMÉE smoke

Dans le cas de plafonds et/ou de pièces avec un toit incliné, les détecteurs avertisseurs de fumée doivent être installés à la verticale au moins 10 cm sous le point le plus haut et, au maximum à 90 cm dupoint le plus haut, mesurés à l'horizontale. Cette consigne est également valable en cas de montage de plusieurs détecteurs dans une pièce. Installez les diérents détecteurs avertisseurs de fumée de sorte qu'ils soient éloignés d'une distance appropriée les uns des autres.

Dans le cas du montage au plafond, il convient de respecter un écart minimal de 50 cm par rapport au mur.

Dans les pièces présentant une inclinaison de toit horizontale de plus de 7 degrés (ce qui correspond à une diérence de hauteur de 50 cm env. sur 4 m), les détecteurs avertisseurs de fumée doi- vent être placés au plafond dans la partie haute de la pièce. 10 cm90 cm50 cm10 cm60 cmNOTICE D'UTILISATION ET DE MONTAGE

CONSIGNES DE SÉCURITÉ À RESPECTER : ATTENTION Bien lire les consignes de sécurité et le mode d’emploi avant utilisation. Le détecteur avertisseur de fumée est livré avec une batterie xe et une batterie remplaçable. Aucun accumulateur ou bloc d'alimentation n'est nécessaire pour l'alimentation en tension. N'insérez que les batteries suivantes: Lithium primaire 3,0 V (type CR2). Les batteries qui sont manifestement endommagées doivent être remplacées.

DISPOSITIFS MÉDICAUX

Le fonctionnement de certains dispositifs médicaux peut être perturbé. Tenez compte à cet égard des conditions techniques environnantes, cabinet médical, par ex. Si vous utilisez des dispositifs médicaux (un stimulateur cardiaque, par ex.), renseignez-vous auprès du fabricant du dispositif pour savoir dans quelle mesure les dispositifs correspondants sont sensibles aux énergies externes à haute fréquence.DÉTECTEUR AVERTISSEUR DE FUMÉE smoke

CONSIGNES DE SÉCURITÉ - À RESPECTER : TONALITÉ D'AVERTISSEMENT Signal sonore fort et stridentlors du test de fonctionnement (pressionsurla tête du détecteur). Respectez une distance minimale de 50 cm entre le détecteur avertisseur et l'oreille.

NE PAS PULVÉRISER OU PEINDRE

Les détecteurs avertisseurs de fumée ne doivent pas être peints.

MONTAGE DANS UN PIGNON

Le montage dans les pignons est uniquement autorisé s'il est réalisé conformément à «Emplacement de montage pour toits inclinés».NOTICE D'UTILISATION ET DE MONTAGE

CONSIGNES DE SÉCURITÉ - À RESPECTER : ELOIGNEMENT PAR RAPPORT AUX SOURCES D'ÉCLAIRAGE Respectez un éloignement d'au moins 50 cm entre la lampe et l'emplacement de montage.

UTILISATION EN INTÉRIEUR UNIQUEMENT

Le détecteur avertisseur de fumée est uniquement prévu pour être utilisé à l'intérieur. Pendant leur sommeil notamment, les personnes ont une perception réduite des incendies et de la fumée. Les détecteurs les avertissent susamment tôt, ce qui permet ensuite une réaction rapide. Lesdétecteurs avertisseurs de fumée n'orent aucune protection contreles dommages matériels.DÉTECTEUR AVERTISSEUR DE FUMÉE smoke

N’utilisez pas les appareils dans des environnements présentant un risque d’explosion, comme des ateliers de peinture.

Ne jetez pas les batteries et les piles avec les ordures ménagères. Respectez les dispositions locales en matière de traitement des déchets. Pour plus d’informations, contactez votre mairie. Jetez-les dans les boîtes vertes placées dans les commerces spécialisés etprévues à cet eet.NOTICE D'UTILISATION ET DE MONTAGE

CONSIGNES DE SÉCURITÉ - À RESPECTER : La procédure d’élimination des produits électriques et électroniques dière de celle des déchets ménagers et nécessite l’intervention de services désignés par les pouvoirs publics ou les collectivités locales. Le symbole de la poubelle barrée signie que la directive européenne 2012/19/CE s’applique à ce produit. Le tri et la collecte séparée d’appareils usagés aident à prévenir tout impact négatif sur l’environnement ou la santé publique. Il s’agit d’une condition primordiale pour le traitement et le recyclage des équipements électriques et électroniques usagés. Pour plus d’informations sur le traitement de vos appareils usagés, contactez la mairie ou la déchetterie la plus proche.DÉTECTEUR AVERTISSEUR DE FUMÉE smoke

Pièces dans lesquelles règne une vapeur d'eau importante dans desconditions normales (cuisine, salle de bains/WC par exemple)

TENIR À DISTANCE DES FOYERS

A proximité des foyers et des cheminées ouvertes

PLAGE DE TEMPÉRATURE

Pièces avec des températures inférieures à -10 °C ou supérieures à +60 °C NE PAS UTILISER DANS UN COURANT D'AIR A proximité des bouches d'aération (installations de climatisation ou de ventilation par exemple)

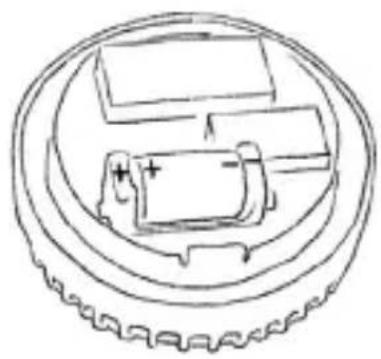

1. Insérez la batterie. Vériez la polarité.

2. Connectez le smoke à la station de base.

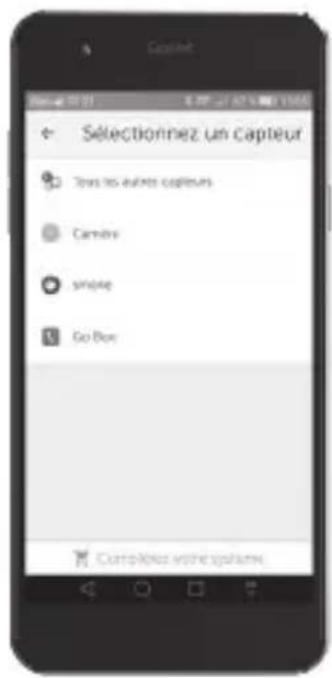

x Cherchez le petit bouton de connexion rouge x Approchez le smoke à proximité immédiate de la base x Démarrez l'application Gigaset elements App x Dans l'application, ouvrez l'aperçu du système , sélectionnez «Ajouter + smoke » et suivez les instructions à l'écran x Le smoke est ensuite connecté à Gigaset elements etapparait dans l'aperçu du système de l'applicationDÉTECTEUR AVERTISSEUR DE FUMÉE smoke

3. Déterminez l'emplacement correct pour le smoke :

x A la portée de base (max. 50 m). x Dans la mesure du possible au centre de la pièce, avec une distance minimum de 50 cm par rapport aux câbles conducteurs x Vériez l'absence de lignes électriques sur l'emplacement de montage et respectez une distance minimale de 50 cm par rapport aux murs et aux lampes.

4. Vériez que le smoke ne peut pas être encrassé par la

poussière de perçage. x Utilisez des patins adhésifs pour le montage, si vous ne voulez pas percer de trous. Informations sur le montage avec patins adhésifs, voir: «Accessoires optionnels»NOTICE D'UTILISATION ET DE MONTAGE

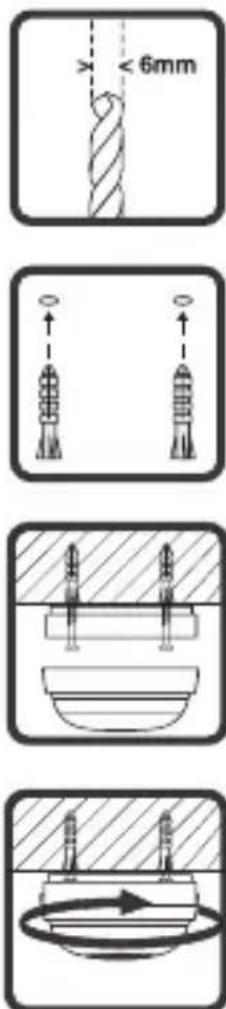

5. Percez deux trous dans le plafond à l'aide d'un foret de 6.

x Il est possible d'utiliser la partie inférieure/le socle du détecteur avertisseur de fumée comme gabarit.

6. Insérez les chevilles fournies dans les trous.

7. Fixez le socle du détecteur au plafond à l'aide des vis fournies.

8. Placez la tête du détecteur sur la partie inférieure et bloquez-le

entournant dans le sens des aiguilles d'une montre.

9. Le blocage dans le socle permet d'activer automatiquement

ledétecteur avertisseur de fumée.DÉTECTEUR AVERTISSEUR DE FUMÉE smoke

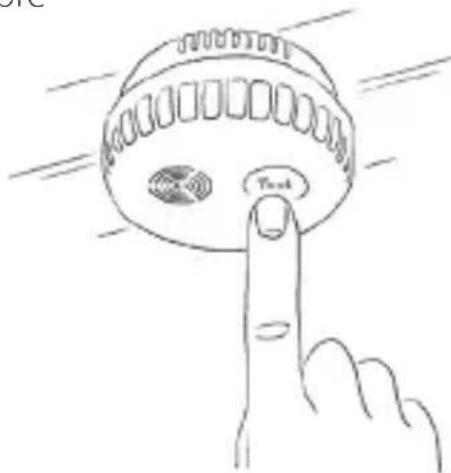

10. Eectuez un test de fonctionnement. Pour cela, appuyez

pendant au moins une seconde sur la tête du détecteur.

11. Si le signal sonore retentit, le test de fonctionnement est

réussi et le détecteur avertisseur de fumée fonctionne correctement. All-is-goodNOTICE D'UTILISATION ET DE MONTAGE

Signal sonore Voyant rouge Fonction /signication Aucun signal sonore Clignote toutes les344sec. Etat de fonctionnement normal, autotest automatique Signal sonore fort intermittent toutes les0,5 sec. Clignote toutes les 0,5 sec. Etat d'alarme Signal sonore bref toutes les 40 sec. Eteint Indication de remplacement de la batterie, veuillez remplacer le détecteur 3 signaux sonore brefs toutes les 40 sec. Eteint Dérangement/ encrassement, veuillez remplacer ledétecteur Aucun signal sonore Clignote toutes les 10 sec. Mise en sourdine de l'alarme Signal sonore fortintermittent Clignote toutes les 0,5 sec. aussi longtemps que latête du détecteur estactionnée Test de fonctionnementDÉTECTEUR AVERTISSEUR DE FUMÉE smoke

1. Eectuez un contrôle visuel du détecteur avertisseur de fumée.

Contrôlez notamment les points suivants: x La présence du détecteur avertisseur de fumée x L'encrassement grossier des ouvertures d'entrée de fumée (poussière, peinture) x Les dommages mécaniques du détecteur En cas de dommages, le détecteur avertisseur de fumée doit être remplacé immédiatement.

2. Eectuez un test de fonctionnement. Pour cela, appuyez pendant au moins

uneseconde sur la tête du détecteur. Si le test réussit, le signal sonore retentit. Le détecteur avertisseur de fumée fonctionne correctement.

3. Selon la norme DIN 14676, les détecteurs avertisseurs de fumée doivent être

remplacéspar des détecteurs neufs au plus tard après 10 ans. Après chaque test de fonctionnement, la mise en sourdine de l'alarme est automatiquement activée pendant 10 minutes environ. REMARQUE! La mise en sourdine de l'alarme n'a aucune fonction si le détecteur avertisseur de fumée est testé avec un aérosol de contrôle.NOTICE D'UTILISATION ET DE MONTAGE

MAINTENANCE Dans certains Länder allemands, selon les dispositions légales, les propriétaires des maisons et des appartements sont responsables de l'installation et du fonctionnement des détecteurs avertisseurs de fumée. Une opération de maintenance doit être réalisée au moins une fois par an et comprend uncontrôle visuel et un contrôle du fonctionnement/de l'alarme selon DIN 14676. Aprèsuneabsence prolongée, mais au plus tard après un an, il convient d'eectuer untestdefonctionnement. DATE DE REMPLACEMENT SUR LA PLAQUE SIGNALÉTIQUE Remplacez tous les détecteurs avertisseurs de fumée au plus tard après 10 ans ! La date de remplacement recommandée gure sur la plaque signalétique à côté du texte «recommended date for replacement» sous la forme Mois/Année. Avant la mise en service, le détecteur peut être stocké pendant 2 ans au max. ENTRETIEN Essuyez l’appareil avec un chion humide ou un chion anti-statique. N’utilisez pas de solvants ni de chion micro-bre. N’utilisez jamais de chion sec. Il existe un risque de charge statique.DÉTECTEUR AVERTISSEUR DE FUMÉE smoke

En cas d'alarme, il est possible d'activer la mise en sourdine de l'alarme en appuyant sur la tête du détecteur. La sensibilité de réponse du détecteur avertisseur est alors réduite ou son seuil de fonctionnement est relevé. Si, après actionnement de la tête du détecteur, la concentration de fumée dans la chambre de fumée est inférieure au seuil de fonctionnement relevé, le détecteur s'éteint. Si la concentration de fumée est encore supérieure au seuil defonctionnement relevé, la mise en sourdine a uniquement lieu lorsque la concentration en fumée chute sous ce seuil. Le détecteur avertisseur de fumée s'éteint. Après 10 minutes environ, le détecteur revient au mode defonctionnement normal.

MISE EN SOURDINE DÉRANGEMENT BATTERIE

Cette fonction est particulièrement avantageuse la nuit. En cas de dérangement de la batterie, il est possible de supprimer le signal de dérangement pendant environ 8 heures en actionnant le bouton de test (tête du détecteur). Au terme de ce laps de temps, le signal de dérangement de la batterie retentit à nouveau et vous rappelle qu'il est nécessaire de remplacer le détecteur.NOTICE D'UTILISATION ET DE MONTAGE

Le socle du détecteur peut être xé au plafond à l'aide des vis et des chevilles fournies ou du patin adhésif double-face. Pour les commandes, veuillez contacter le service clients Gigaset www.gigaset.com/service. Dans le cas du montage du détecteur avec patin adhésif, il convient de tenir compte de la nature du support an de garantir un bon maintien du détecteur. Une adhésion optimale est uniquement obtenue sur des supports propres. Avant d'utiliser le patin adhésif, contrôlez soigneusement la nature de la surface du plafond ainsi que la capacité de charge et d'adhésion durable (faire un essai de collage le cas échéant). Pour le montage, retirez le lm de protection d'un côté du patin adhésif et collez-le au centre du socle du détecteur. Retirez ensuite le lm de protection sur l'autre côté et xez le socle en appuyant fermement au niveau du plafond. Poursuivez ensuite avec le montage tel que décrit au chapitre «Montage et mise en service».DÉTECTEUR AVERTISSEUR DE FUMÉE smoke

x Ne placez les capteurs que sur des surfaces propres, sèches et exemptes de graisse, idéalement planes et solides. x L'adhérence optimale est atteinte au bout de 48heures env. x Les rubans adhésifs ne sont prévus que pour un usage unique. x N'utilisez que les rubans adhésifs ci-joints. Gigaset Communications GmbH décline toute responsabilité pour d'éventuels dommages sur des surfaces résultant de la xation, du montage, de l’installation ainsi que du démontage des capteurs et actionneurs du Gigaset. SCELLÉS DE SÉCURITÉ (PLOMBS) ET VIS DE BLOCAGE Pour empêcher tout retrait non autorisé du détecteur avertisseur de fumée, ce dernier peut être muni de scellés de sécurité en plastique. A la place des plombs de sécurité, il est également possible d'installer une vis de blocage pourempêcher tout retrait non autorisé du détecteur avertisseur de fumée. Les plombs et la vis ne sont pas compris dans la livraison et peuvent être commandés séparément. Veuillez contacter le service clients Gigaset www.gigaset.com/service.NOTICE D'UTILISATION ET DE MONTAGE 67RILEVATORE DI FUMO smoke
