GEBRUIKSAANWIJZING WKS 115 V BTI

Haakse slijpmachines

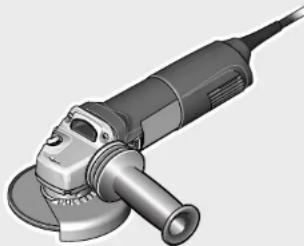

BTI-WKS 115 V

BTI-WKS 125 VRE

Anikovizoeva oToixia

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandaar stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kut u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlang-kabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereed-schap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.

3) Veiligheid van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemmende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschemmende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaams-housing. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situations beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen door bewegende delen worden meegenomen.
g) Wanner stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoordbestemde elektrische gereedschap.Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereed-schap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereed-schap.
d) Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er Niet mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werkking van het elektrische gereedschap nudelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee wordt gewaarborgd dat de veriligheid van het gereed-schap in stand blijft.

Gereedschapspecifieke. veiligheidsvoorschriften

Algemene waarschuwingen voor lijpen, schuren, borstelen en doorslijpen

Dit elektrische gereedschap is bestem voor gebruik als slijpmachine, schuurmachine, borstelmachine en doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gegevens die u bij het elektrische gereedschap ontvangt in acht. Als u de vol-gende aanwijzingen Niet in acht neemt,+kennen een elektrische schok,brand en/of ernstig letsel het gevolg zich.
Dit elektrische gereedschap is nicht geschickt voor polijstwerkzaamheden. Toepassenen waarvoort het elektrische gereedschap Niet is voorzien, hunnen gevaren en verwondingen veroorzaken.
- Gebruik uitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd. Hetfeit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegvliegen.

De buitendiameter en de dikte van het inzetgereedschap要去en overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen können nicht voldoende afgeschermd of gecontroleerd worden.
▶ Slijpschijven, flenzen, steunschijven en ander toebehoren要去en nauwkeurig op de uitgaande as van het elektrische gereedschap passen. Inzetgereedschappen die nicht nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig,/TRillen sterk en kuren tot het verlies van de controle leiden.
Gebruik geen beschadigde inzetgereedschappen. Controller voor het gebruik algijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controlleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebts gecontroleerd en ingezet, maar u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere Personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschapen breken meestal gedurende.Deze testtijd.
Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescheming, oogbeschering of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescheming, werkhandsschoenen of een specaal schort datkleine slijp- en materiaaldeeltjes谈起houdt. Uw ogen moeten worden beschermd gegen wegliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschemingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Let erop dat andere personen zich op een voilige afstand bevinden van deplaats waar u werkt. Ledereen die de werkomgeving betreedt,要去 persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroeken inzetgereedschappen kennen wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigencnetkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkommen.
Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.
Laat het elektrische gereedschap Niet lopen terwijl u het draagt. Uw kleding kan door toevalig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in hetuis en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
- Gebruik het elektrische gereedschap nicht in de buurt van brandbare materialen. Vonken können denen materialen ontsteken.
- Gebruik geen inzetgereedschappen waarvoortvloeibare koelmiddelen vereist zich. Hetgebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschu-wingen

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaven of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap versneld op deplaats van deblokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zichervolgensaar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkering. Hierbij hunnen slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien aanwezig, om de grootst maybeke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewe gen.
Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering.
Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terug-springen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanner het terugspringt toe om zich vast te klemmen. Ditverozaakt een controverlies of terugslag.
- Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijpen doorslijpwerkzaamheden

• Gebruik.altijd de beschermkap die voor het gebruekte soort slijpgereedschap is voorzien. De beschermkap moet stevig op het elektrische gereedschap zich aangebracht en zoda-nig zich ingesteld dat een maximum aan veiligheid worden bereikt. Dat wil zeggen dat het kleinst möglichke deel van het slijpgereedschap open maar de bediener wijst. De beschermkap moet de bediener beschermen gegen brokstkukken en toevalig contact met het slijpgereedschap.
• Gebruik uitsluitend het voor het elektrische gereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschermkap. Slijptoebehoren dat Niet voor het elektrische gereedschap is voorzien, kan nicht voldoende worden afgeschermd en is Niet verig.

▶ Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een lijwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken.
- Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschekte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van de flenzen voor andere slijpschijven.
- Gebruik geen versleten slijpschijven van gro-tere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn nicht geconstrueree voor de hogere torentallen van kleinere elektrische gereedschappen en+kunnen breken.

Overige bijzondere waarschuwingen voor doorslijpwerkzaamheden

Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp Niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor Kantelen of blokkeren en daardoor de möglichkheid van een terugslag of breuk van het sijiptoebehoren.
Mijd de omgeving voor en achter de ronddraaiende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijfrechtstreeknsaar u toe worden geslingerd.
Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg�. Stel de oorzaak van het vastklemmen vast en maak.Deze ongedaan.
Schakel het elektrische gereedschap nicht opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslag veroorzaken.
Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen onder hun eigengewicht doobuigen. Het werkstuk要去 aan beiden zijden worden ondersteund, vlak bij de slijpgroef en aan de rand.

Wees bijzonder voorzigthig bij invallend freeze in bestaande muren of andereplaaten zonder voldoende zich. De invalidende doorslijp-schijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden

• Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijfuitsteken, hunnen verwondingen veroorzaken en hunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ookijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen gemakkelijk door dunne kleding en/of de huid dringen.
Als het gebruik van een beschemkap worden geadviseerd, dient u te voorkomen dat beschemkap en draadborstel elkaar+kennen raken. Vlakstaal- en komstaalborstels kunnen door aandrukkracht en centrifugaalkrachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen opte sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materièle schade en kan een elektrische schok veroorzaken.
• Gebruik altijd de beschermingsvoorzieningen die voor de desbeteffende toepassing voorgeschreven zijn. Beschermingsvoorzieningen die Niet voor de toepassing geschikt�k, kunnen het slijptoebehoren onvoldoende afterschemen.
• Gebruik voor het bewerken van steen een stofafzuiging. De stofzuiger要去ন goedgekeurd voor het zuigen van steenstof. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

Gebruik voor het doorslijpen van steen een geleidingssslede. Zonder zichwaartse geleiding kan de doorslijpschijf vasthaken en een terugslag veroorzaken.
Houd het elektrische gereedschapijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzieingen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doeon.
Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend.
Tref veiligheidsmaatregelen wanner er bij werkzaamheden stoffen{kunnen ontstaan die schadelijk voor de gezondheid,brandbaar of explosief zijn. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend.Draag een stofmasker en gebruik een afzuiig ing voor stof en spanen,alsdeze kan worden aangesloten.
Houd uw werkplek schoon. Materialmengsels bijzonder gevaarlijk. Stof van lichte metalen kan ontvammen of exploderen.
- Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekker uit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en LAST deze pagina opengevouwen verwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestem voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water.

Voor het dooreljpen van metaal moet een speciale beschemkap voor dooreljpen (toebehoren) worden gebruikt.

Voor het doorslijpen van steen moet een speciale afzuigkap voor doorslijpen met geleidingssslede (toebehoren) worden gezruikt.

Met toegestaan schuurtoebehoren kan het elektrische gereedschap worden gebruikt voor het schuren met schuurpapier.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Ontgrendelingshendel voor beschemkap
2 Blokeerknopuitgaande as
3 Stelwiel vooraf instelbaar toerental (BTI-WKS 125 VRE)
4 Aan/uit-schakelaar
5 Extra handgreep
6 Uitgaande as
7 Afzuigkap voor schuren
8 Opnameflens met O-ring
9 Hardmetalen komschijt

10 Spanmoer

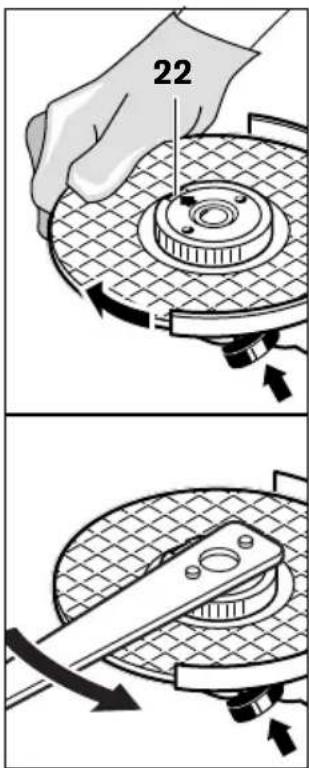

11 Snelspanmoer SDS-clic
12 Beschermkap voor schuren
13 Beschermkap voor doorslijpen
14 Slijp-/doorslijpschijf
15 Handbescherming
16 Rubber steunshijf
17 Schuurblad
18 Ronde moer
19 Komstaalborstel
20 Afzugkap voor doorslijpen met geleidingssslide
21 Diamantdoorslijpschijf

• Niet elk afgebeeld en beschreiben toebehoren worden standardmeegeleverd.

Technische gegevens

Haakse slijpmachines BTI-WKS 115 V BTI-WKS 125 VRE
Art. nr. 009303 009313
Opgenomen vermogen W 800 1400
Afgegeben vermogen W 500 820
Onbelast toerental min	-1	11000
Max. slijpschijfdiameter	mm	115
Schroefdraad uitgaande as		M 14
Terugslaguitschakeling		-
Nulspanningsbeveiliging		-
Aanloopstroombegrenzing		-
Constant-electronic		-
Vooraf instelbaar toerental		-
Gewicht volgens EPTA-Procedure 01/2003	kg	1,9
Isolatieklasse		☐/II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillendeuitvoeringen,. kuren deze gegevens afwijken.

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745. 009303 009313
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend
Geluidsdrukniveau	dB(A)	91	91
Geluidsvermogenniveau	dB(A)	102	102
Onzekerheid K=	dB	3	3
Draag een gehoorbescherming.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745:
Sijjen aan de oppervlakte (afbramen):
trillingsemissiewaarde a,	m/s2	5,5	8,5
onzekerheid K=	m/s2	1,5	1,5
Schuren met schuurblad:
trillingsemissiewaarde a,	m/s2	3,0	3,0
onzekerheid K=	m/s2	1,5	1,5

WAARSCHUWING

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijkken

van gereedschappen.

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onserschat worden als het elektrische gereedschap regelmatig op dergelijk wijze worden gebruikt.

Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode要去 ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereed-schap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG.

Jürgen Dietz

General Manager

i. V. Günter Hub

Purchasing Manager

Beschermingsvoorzieningen monteren

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

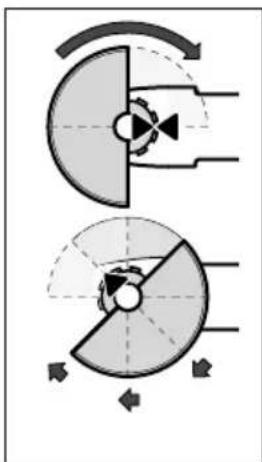

Beschemkap voor schuren

Plaats de beschemkap 12 overeenkomstig de afbeeling op de ashals. De driehoeksmarkeringen van de beschemkap要去en overeenkomen met de bijbehorende markeringen op de machinekop.

Druk de beschemkap 12 op de ashals tot de kraig van de beschemkap op de flens van het elektrische gereedschap zit en draai de beschemkap tot deze duidelijk voorbaar vastklijk.

Pas de positie van de beschemkap 12 aan de eisen van de bewerking aan. Druk waarvoor de ontgrende-lingshendel 1 omhoog en draai de beschemkap 12 in de gewenste stand.

Stel de beschermkap 12 zo in dat er geen vonden in de richting van de bediener vliegen.
De beschemkap 12 mag alleen können worden verdraaid terwijl de ontgrendelingshendel 1 worden bediend. Anders mag u het elektrische gereedschap in geen geval verder gebruiken, maar moet u het aan de de klantenservice versturen.

Opmerking: De codeernokken op de beschemkap 12 zorgen ervoor dat er alleen een bij het elektrische gereed-schap passende beschemkap gemonteerd kan worden.

Beschemkap voor doorslijpen

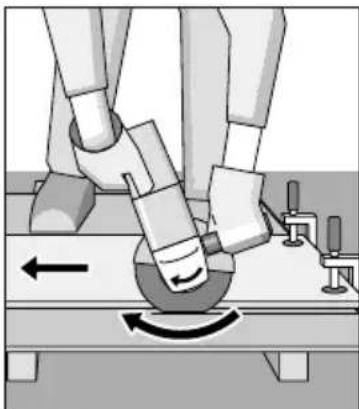

Gebruik voor het doorslijpen van metaal altijd de beschermkap voor doorslijpen 13.

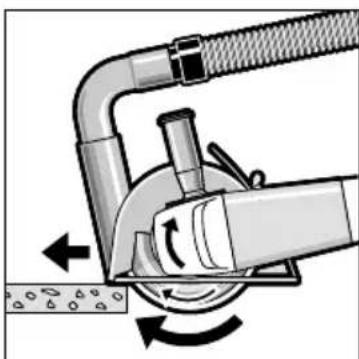

- Gebruik voor het doorslijpen van steen altijd de afzuigkap voor doorslijpen met geleidingssslede 20.

De afzuigkap voor doorsijpen 13 worden net als de beschemkap voor schuren 12 gemonteerd.

Afzuigkap voor schuren

Voor het stofarm schuren van verf, lak en kunststoffen in combinatie met hardmetalen komschijven 9 of derubber steunschijf 16 met schuurblad 17 kut u de afzuigkap 7 gelebruiken. De afzuigkap 7 is nicht geschikt voor het bewerken van metaal.

Op de afzugkap 7 kunt u een geschikte BTI-stofzuiger aansluten.

De afzuigkap 7 worden net als de beschemkap 12 gemonteerd. De borstelkrans kan worden verrangen.

Extra handgreep

• Gebruik het elektrische gereedschap alleen met de extra handgreep 5.

Schroef de extra handgreep 5 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast.

Trillingsdempende extra handgreep

Dankzij de trillingsdempende extra handgreep cunt u met weinig trillingen en daardoor aangenamer en veilig ger werken.

Verander de extra handgreep op geen enkele wijze.

Gebruik een beschadigde extra handgreep nicht更是.

Handbescherming

• Monteer voor werkzaamheden met de rubber steunschijf 16, komstaalborstel, vlakstaalborstel of lamellenschijf altijd de handbeschering 15.

Bevestig de handbescherming 15 met de extra hand-greep 5.

Slijpgereedschappen monteren

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekkeruit het stopcontact.
▶ Slijp- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deutsche nicht aan voordat ze zijn afgekoeld.

Reinig de uitgaande as 6 en alle te monteren delen.

Druk voor het vastspannen en losdraaien van de slijgpereedschappen op de blokkeerknop 2 om de uit gaande as vast te zetten.

Bedien de blokkeerknop alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De kat diameter moet bij de opnameflens passen. Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draairichting van het elektrische gereedschap (zie draairichtingpijl op de voorzijde van de machine) overeenkomen.

De volgorde van de montagekest u op de pagina met afbeeldingen zien.

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u de spanmoer 10 op de as en spansu de spanmoer met de pensleutel, zie het gedeelte "Snelspanmoer".

Controller na de montage van het slijpgereedschap en voor het inschakelen of het slijpgereedschap correct is gemonteerd en vrij kan draaien. Controller dat het schuurgereedschap de beschemkap of andere delen nicht raakt.

In de opnameflens 8 is rond de centreerkraag een kunststof onderdeel (O-ring) ingezet. Als de O-ring ontbreekt of beschadigd is, moet deze beslist worden verrangen, voordat de opnameflens 8 gemonteerd worden.

Lamellenschijf

• Monteer voor werkzaamheden met de rubber steunschijf 16, komstaalborstel, vlakstaalborstel of lamellenschijf altijd de handbeschering 15.

Rubber steunschijf

• Monteer voor werkzaamheden met de rubber steunschijf 16, komstaalborstel, vlakstaalborstel of lamellenschijf altijd de handbeschering 15.

De volgorde van de montagekest u op de pagina met afbeeldingen zien.

Schroef de ronde moer 18 op de as en spanudeau met de pensleutel.

Komstaalborstel of vlokstaalborstel

Monteer voor werkzaamheden met de rubber steunschijf 16, komstaalborstel,vlakstaalborstel of lamellenschijf altijd de handbeschering 15.

1. De volgorde van de montagekest u op de pagina mete en afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uitgaande as kuren worden geschroefd, dat.Deze nauw aansluit op de flens aan het einde van de schroefdraad van de uitgaande as. Span de komstaalborstel of vlakstaalborstel met een steeksleutel vast.

Snelspanmoer SDS-clip

Voor het eenvoudig wisselen van slijpgereedschappen zonder hulpgereedschap kunt u inplaats van de spanmoer 10 de snelspanmoer 11 gebruiken.

De snelspanmoer 11 mag alleen worden gebruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 11 die helemaal in orde is.

Let er bij het vastschroeven op dat de zijde met het opschrift van de snelspanmoer 11 Niet maar de slijpschijf wijst. De pijl要去ar de index-markering 22 wijzen.

Druk op de asblokkearknop 2 om de uitgaande as vast te zetten. Om de snelspanmoer vast te draaien, draait u de slijpschijf krachtig met de wijzers van de klok mee.

Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kutu losdraien door de kartelring gegen de wijzers van de klok in met de hand los te draaien. Draai een vastzittende snelspanmoer nooit met een tang los, maar gebruik de pensleutel. Plaats de pensleutel zoals op de afbeelding getoond.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze gebruiksaanwijzing worden genoemd.

Het toegestane toerental [^-1] en de omtreksnelheid [m / s] van de gebruekte lijpgereedschappen要去en minstens even hoog zijn als de in de volgende tabel aangegeven waarden.

Letkaarom op het toegestane toerental resp. de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

	max [mm] [mm]
	D	b	d	[^-1]	m m
b d	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	115	-	-	11000	80
	125			11000	80
b | d	75 3	0 M 14	11000	45

sn

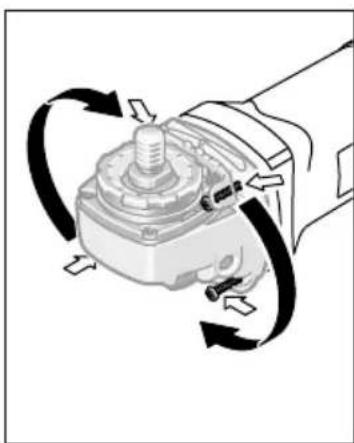

Machinekop draaien

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

U kunt de machinekop in stappen van 90^ draaien. Daardoor kunt u de aan/uit-schakelaar voor bijzondere werkzaamheden in een gunstige bedieningspositie brengen, bijvoorbeeld voor doorslijpwerkzaamheden met de afzuigkap met geleidingsstele 20 of doorslijpstandaard of voor werkzaamheden met de linkerhand.

Draai de vier schroeven—helemaalaar buiten. Draai demachinekop voorzichtig en zonderdeze van hetmachinehuis te nemen in de neue stand. Draai devier schroeven weer vast.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen können ook met 220 V worden gezruikt.

Bij gebruik van het elektrische gereedschap met mobiele stroomaggregaten (generatoren) die Niet over voldoende vermogensreserves of Niet over een geschikte spanningsregeling (met aanloopstroomversterking) beschikken, kan vermogensverlies of atypisch gedrag bij het inschakelen optreden.

Let erop dat het door u gebruekte stroomaggregaat geschikt is.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 4 maar voren.

Als u de ingedrukte aan/uit-schakelaar 4 wilt vastzetten, drukt u de aan/uit-schakelaar 4 vooraan omlaag tot deze vastklikt.

Als u het elektrische gereedschap wilt uitschakelen, waar u de aan/uit-schakelaar 4 los. Als deze vergrendeld is, drukt u de aan/uit-schakelaar 4 kort zicheraan omlaag enaar u deze cervolgens los.

Controller de slijpgereedschappen voor het gebruik. Het slijpgereedschap moet op de juiste wijze zijn gemonteerd en vrij{kunnen draaien. Laat het slijpgereedschap minstens 1 minuut onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen kuren barsten of verwondingen voroorzaken.

Terugslaguitschakeling (BTI-WKS 125 VRE)

Bij een plotselinge dating van het toerental, bijvoorbeeld als de machine tijdens het doorslijpen blokkeert, worden de stroomtoevoer maar de motor onderbroken.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 4 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Nulspanningsbeveiliging (BTI-WKS 125 VRE)

De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 4 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Aanloopstroombegrenzing (BTI-WKS 125 VRE)

De elektronische aanloopstroombegrenzung begrenst het vermogen bij het inschakelen van het elektrische gereedschap en maakt het gebruik met een zekering van 16 A möglichk.

Contant-electronic (BTI-WKS 125 VRE)

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt een gegelijkmatige arbeitscapaciteit.

Vooraf instelbaar toerental (BTI-WKS 125 VRE)

Met het stelwiel voor het Vooraf instellen van het toerental 3 kunt u het benodigde toerental vooraf instellen, ook verwijl de machine loopt.

De gegevens in de volgende tabel zijn geadviseerde waarden.

Materialaal Gebruik Inzetgereedschap Positie stelwiel 3
Metaal Verf verwonden Schuurblad 2 - 3
Hout, metaal Borslelen, ontroesten Komstaalborstel, schuurblad 3
Metaal, steen	Schuren	Slijpschijf	4 - 6
Metaal Afbramen	Slijpschijf	6
Steen	Doorslijpen	Doorslijpschijf en geleidingssslede(doorslijpen van steen is alleen met gelei-dingssslede toegestaan)	6

Tips voor de werkzaamheden

Voorzichtig bij het frezen van sleuven in dragende wanden. Zie het gedeelte „Bouwkunde aspecten".
Span het werkstuk in als het Niet door het eigen gewicht stabieligt.
Belast het elektrische gereedschap nicht zo sterk dat het tot stilstand kommt.
▶ Slijp- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze nicht aan voordat ze zijn afgekoeld.

Afbramen

Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.

Met een werkhoek van 30^ tot 40^ krijgt u bij het afbramen het Beste werkresultaat. Beweeg het elektrische gereedschap met matige druk heb en weer. Het werkstuk worden dan Niet te heet, verkleurt nicht en krijgt geen groeven.

Lamellenschijf

Met de lamellenschijf (toebehoren)kest u ook gebogen oppervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluids niveau en lagere slijptemperaturen dan traditionele slijpschijven.

Metaal doorslijpen

Gebruik voor het doorslijpen van metaal altijd de beschermkap voor doorslijpen 13.

Werk bij het dooreljpen met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Oefen geen druk op de dooreljipschijfuit, houdt deze Niet schuin en LAST de schijfietn oscilleren.

Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te drukken.

Met het elektrische gereedschap要去 algid gegenlopend worden geslepen. Anders bestaat het gevaar dat de machine ongecontroleerd uit de zaaglijn worden geduwd.

Profielen en vierkantbuizen kunt u het best bij dekleinsted diameterdoorslijpen.

Steen doorslijpen

Gebruik voor het doorslijpen van steen altijd de afzuigkap voor doorslijpen met geleidingssslede 20.
Het elektrische gereedschap mag alleen worden gebruik voor droog doorslijpen en droog schuren.

Gebruik voor het doorslijpen van steen bij voorkeur eendiamantdoorslijpschijf. Als beveiliging gegen schuinwegdraaien moet de afzuigkap voor doorslijpen met geleidingssslede 20 worden gebruikt.

Gebruik het elektrische gereedschap alleen met stofazuiging en draag bovendien een stofmasker.

De stofzuiger要去en goedgekeurd voor het zuigen van steenstof. BTI levert geschikte stofzuigers.

Schakel het elektrische gereedschap in enplaats het met het voorste deel van de geleideslede op hetwerkstuk. Duw het elektrische gereedschap verder met een matige voorwaartsebeweging, aangepast aan het te bewerken materiaal.

Bij het doorslijpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Een krans van vonden rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval het doorslijpen en LAST de diamantdoorslipschijf bij maximaal toerental korte tijd onbelast lopen om.Deze te laten afkoelen.

Een duidelijk verminderde werknelheid en een krans van vonden rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. U kunt deze weerscherp makeen door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voorschriften要去en beslist in acheit worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijkke bouwkundige, architect of met de leiding belaste bouwoplichter.

Onderhoud en service

Onderhoud en reiniging

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengen alsijd schoon om goed en veilig te werken.
Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijk gevallen raadzaam een stationaire afzuinstallatie te gebruiken, de ventilatieopengen vaak uit te blazen en een aardlekschakelaar (Fl) in de elektrische verbinding op te nemen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor BTI elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het uit gezij cijfers bestaande articelnummer volgens het typeplaatje van het elektrische gereedschap.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkin-gen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtig in nationaalrecht

moeten nicht meer bruikbare elektrische gereedschappenApartwordeningezameldenopeenvorthetmilieu verantwoordewijzewordenhergebruikt.

Wijzigingen voorbehonden.
