BEDIENUNGSANLEITUNG WKS 115 V BTI

BTI Befestigungstechnik GmbH & Co. KG

Postfach 40

D-74685 Ingelfingen

Telefon[phone]

Telefax +49 (0) 79 40 / 1 41-64

[e-mail]·www.bti.de

BTI Griuchenland

BTI Greece S.A.

BTI Handwerker-Center Deutschland

HWC Berlin

Lilienthalstraße 6

12529 Schonefeld

Telefon 03 37 62 / 6 03 80

Telefax 03 37 62 / 6 04 45

HWC Leipzig

Pittlerstraße 33

04159 Leipzig (Wahren)

Telefon [phone]

Telefax 0341/4612326

HWC Nurnberg

Brettergartenstraße 16

90427 Numberg (Schniegling)

Telefon 09 11 / 3 23 89-0

Telefax 09 11 / 3 23 89-10

HWC Essen

Krablerstraße 127

45326 Essen (Altenessen)

Telefon [phone]

Telefax 02 01/367659

HWC München

Schleibheimer Straße 92

85748 Garching (Hochbruck)

Telefon [phone]

Telefax 0 89/327080-10

HWC Stuttgart

Dammstraße 19

71384 Weinstadt

(Endersbach)

Telefon [phone]

Telefax 07151/98669-40

HWC Frankfurt a. M.

Otto-Hahn-Straße 35

63303 Dreieich (Spendlingen)

Telefon [phone]

Telefax 06103/311235

HWC Niedernhall

Salzstraße 33

74676 Niedemhall

Telefon [phone]

Telefax 07940/58158

1609929L12(2007.03)O/123

Wir verstehen Ihr Handwerk.

PROFILE

Bedienungsanleitung

Wir verstehen Ihr Handwerk.

Allgemeine Sicherheitsin-weise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten sthen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlieben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Sorgfaltiger Umgang mit und Gebrauch von Elektrowerkzeugen
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Gerätespezifische Sicherheitshinweise

Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten und Trennschleifen

• Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste und Trennschleifmaschine. Beachten Sie alle Sicherheitschinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Elektrowerkzeug erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
• Dieses Elektrowerkzeug ist nicht geeignet zum Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdun-gen und Verletzungen verursichen.
• Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
  Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich Schneller als zulässig dreht, kann zerbrechen und umherliegen.
  Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
  Schleifscheiben, Flansche, Schleifteller oder anderes Zubehör müssen/genau auf die Schleifspindel/His Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleib oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädiges Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und setzen Sie das Elektronwerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,lagen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehen Staub filtern. Wenn Sie lange lauterm Larm ausgesetzt sind, können Sie einen Hörverlust erleiden.
Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrm Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragem. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursichen.
Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
- Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Elektrowerkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Still-stand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

• Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.
  Reinigen Sie regelmäßige die Luftungsschlitze Ihres Elektrowerkzeugs. Das Motergeblasezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
• Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken konnen diese Materialien entzünden.
• Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die platzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrrichtung des Einsatzwerkzeugs an der Blockierstelle beschlossen.
Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
- Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die groß-mögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
- Bringen Sie ihre Hand nie in die Höhe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.

Meiden Sie mit Ihrkörper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

Verwenden Sie immer die Schutzhaube, die für die verwendete Art von Schleifkorper vorgesehen ist. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstögliche Teil des Schleifkorpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücke und zufälligem Kontakt mit dem Schleifkorper schützen.
- Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, konnen nicht ausreichend abgeschirmt werden und sind unsicher.
Schleifkorper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seiteliche Krafteinwirkung auf diese Schleifkorper kann sie zerbrechen.
Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben konnen sich von den Flanschen für andere Schleifscheiben entsprechenden.
- Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeuge. Schleifscheiben für große Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Weitere besondere Sicherheitsinweise zum Trennschleifen

• Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führer Sie keine übermöig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
  Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
  Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
  Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
  Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermin dem. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten abgestützt werden, und bereits sowohl in der Höhe des Trennschnitts als auch an der Kante.
  Seien Sie besonderss vorsichtig bei „Taschen-schnitten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Besondere Sicherheitshinweise zum Sandpapierschleifen

Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgroße. Schleifblätter, die über den Schleifteller hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreiben der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten

Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücks können sehr leicht durch dünne Kleidung und/oder die Haut dringen.
Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vermögen.

Zusätzliche Sicherheitshinweise

Tragen Sie eine Schutzbrille.

Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen konnen. Zum Beispiel: Manche Stäube gelten als krebsergebn. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/ Späneabsaugung.
Halten Sie ihren Arbeitsplatz sauber. Material-mischungen sind besonders gefährlich. Leichtmet-tallstaub kann brennen oder explodieren.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschäftigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Verwenden Sie stets die Schutzvorrichtungen, die für den jeweiligen Anwendungsfall vorgeschreiben sind. Schutzvorrichtungen, die nicht für den Anwendungsfall geeignet sind, können den Schleifkörper nicht ausreichend abschirmen.
Verwenden Sie zum Bearbeiten von Stein eine Staubabsaugung. Der Staubsauger muss zum Absaugen von Steinstaub zugelassen sein. Das Verwenden dieser Einrichtungen verringgert Gefährdungen durch Staub.
Verwenden Sie zum Trennen von Stein einen Führungsschlitten. Ohne damitte Führung kann sich die Trennscheibe verhaken und einen Rückschlag verursachen.
- Halten Sie das Elektrowerkzeug beim Arbeits fest mit beiden Handen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Handen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserrend.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstellung des Gerätes auf, und setzen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitunglesen.

Bestimmungsgemäß Gerbrauch

Das Elektrowerkzeug ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser.

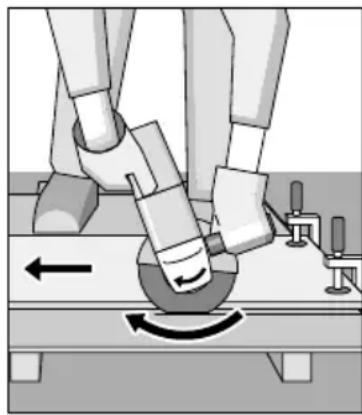

Zum Trennen von Metall muss eine spezielle Schutzhaube zum Trennen (Zubehör) verwendet werden.

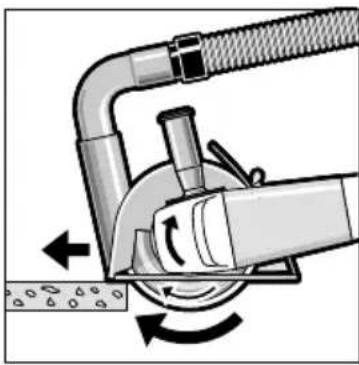

Zum Trennen von Stein muss eine spezielle Absaughaube zum Trennen mit Führungsschlitten (Zubehör) verwendet werden.

Mit zulässigen Schleifwerkzeugen kann das Elektrowerkzeug zum Sandpapierschleifen verwendet werden.

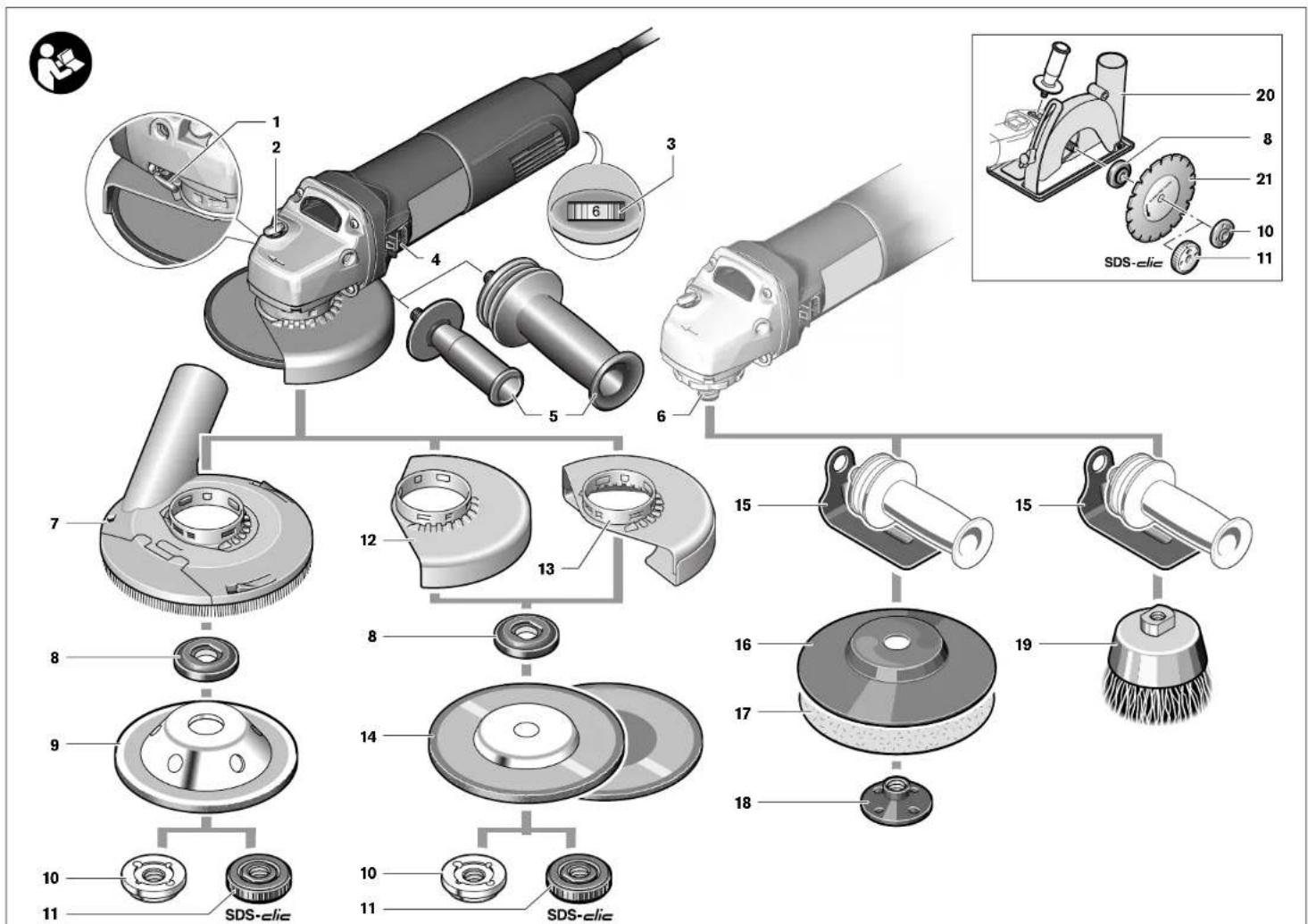

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Entriegelungshebel für Schutzhaube
2 Spindel-Arretiertaste
3stellrad Drehzahlvorwahr (BTI-WKS 125 VRE)
4 Ein-/Ausschalter
5Zusatzgriff
6 Schleifspindel

7 Absaughaube zum Schleifen
8 Aufnahmeflansch mit O-Ring
9 Hartmetall-Topfscheibe*
10 Spannmutter

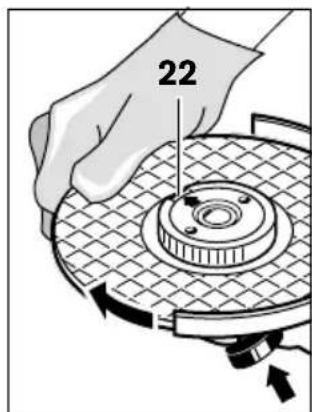

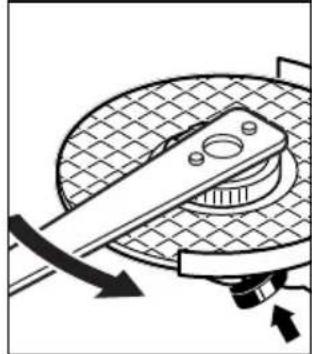

11 Schnellspannmutter SDS-clic
12 Schutzhaube zum Schleifen
13 Schutzhaube zum Trennen
14 Schleif-/Trennscheibe

15 Handschutz
16 Gummischleiftteller
17 Schleifblatt
18 Rundmutter
19 Topfürste
20 Absaughaube zum Trennen mit Führungsschlitten
21 Diamant-Trennscheibe*

*Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang.

Technische Daten

Winkelschleifer BTI-WKS 115 V BTI-WKS 125 VRE
Art.-Nr. 009303 009313
Nennaufnahmeleistung W 800 1400
Abgabeleistung W 500 820
Leerlaufdrehzahl min	-1	11000
max. Schleifscheibendurchmesser	mm	115
Schleifspindelgewinde		M 14
Rückschlagabschaltung		-
Wiederanlaufschutz		-
Anlaufstrombegrenzung		-
Konstantelektronik		-
Drehzahlvorwahr		-
Gewicht entsprechend EPTA-Procedure 01/2003	kg	1,9
Schutzklasse		☐/II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen konnen diese Angaben variieren.

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.		009303	009313
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise
Schalldruckpegel	dB(A)	91	91
Schalleistungspegel	dB(A)	102	102
Unsicherheit K=	dB	3	3
Gehörschutz/TRagen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:
Oberflächenschleifen (Schruppen):
Schwingungsemissionswert ah	m/s2	5,5	8,5
Unsicherheit K=	m/s2	1,5	1,5
Schleifen mit Schleifblatt:
Schwingungsemissionswert ah	m/s2	3,0	3,0
Unsicherheit K=	m/s2	1,5	1,5

WARNING

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormtten Messverfahren gemessen worden und kann fur den Gerätevergleich ver

wendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschaltet ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Konformitätserklung (C)

Wir erklären in alleiniger Verantwortung, dass thesee Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Jürgen Dietz

General Manager

i. V. Günter Hub

Purchasing Manager

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

Montage

Schutzvorrichtungen montieren

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

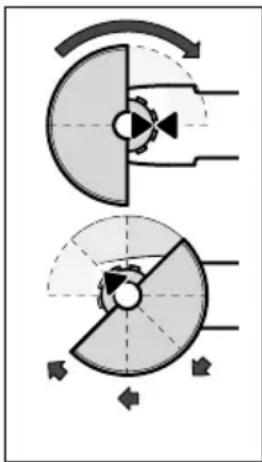

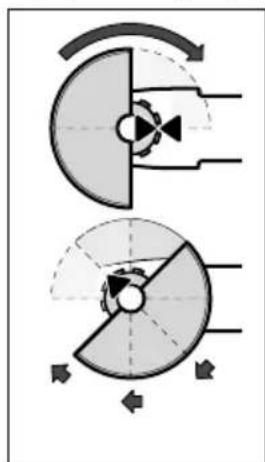

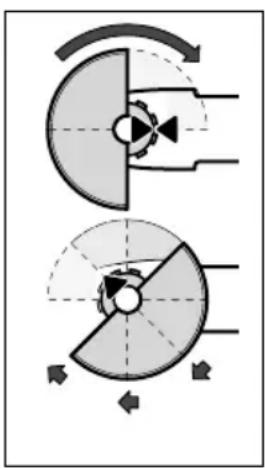

Schutzhaube zum Schleifen

Setzen Sie die Schutzhaube 12 der Abbildung entsprechend auf den Spindelhals. Die Dreiecksmarkierungen der Schutzhaube müssen mit den entsprechenden Markierungen am Getriebekopf übereinstimm.

Drucken Sie die Schutzhaube 12 auf den Spindelhals bis der Bund der Schutzhaube am Flansch des Elektrowerkzeuges aufsitzt und drehen Sie die Schutzhaube, bis sie deutlich hörbar einrastet.

Passen Sie die Position der Schutzhaube 12 den Erfordernissen des Arbeitsganges an. Drücken Sie dazu den Entriegelungshebel 1 nach oben und drehen Sie die Schutzhaube 12 in die gewünschte Position.

• Stellen Sie die Schutzhaube 12 so ein, dass ein Funkenflug in Richtung des Bedieners verhindert wird.
  Die Schutzhaube 12arf sich nur unter Bettigung des Entriegelungshebels 1 verdrehen lessen! Andernfalls darf das Elektrowerkzeug keinesfalls weiter benutzt werden und muss dem Kundendienst übergeben werden.

Hinweis: Die Codiernocken an der Schutzhaube 12 stellen sicher, dass nur eine zum Elektrowerkzeug passende Schutzhaube montiert werden kann.

Schutzhaube zum Trennen

Verwenden Sie zum Trennen von Metall immer die Schutzhaube zum Trennen 13.
- Verwenden Sie zum Trennen von Stein immer die Absaughaube zum Trennen mit Führungs-schlitten 20.

Die Schutzhaube zum Trennen 13 wird wie die Schutzhaube zum Schleifen 12 montiert.

Absaughabe zum Schleifen

Zum staubarmen Schleifen von Farben, Lacken und Kunststoffen in Verbindung mit Hartmetall-Topfscheiben 9 oder dem Gummischleifteller 16 mit Schleifblatt 17 können Sie die Absaughaube 7 verwenden. Die Absaughaube 7 ist nicht für die Bearbeitung von Metall geeignet.

An die Absaughabaube 7 kann ein geeigneter BTI-Staub-sauger angeschlossen werden.

Die Absaughaube 7 wird wie die Schutzhaube 12 montiert. Der Bürstenkranz ist auswechselbar.

Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusammengriff 5.

Schrauben Sie den Zusammengriff 5 abhängig von der Arbeitsweise rechts oder links am Getriebekopf ein.

VibrationsdampfenderZusatzgriff

Der vibrationsdampfende Zusatzgriff erhögt ein vibrationsarmes und damit ein angenehmeres und sicheres Arbeiten.

▶ Nehmen Sie keinerlei Veränderungen am Zusatzgriff vor.

Verwenden Sie einen beschädigten Zusammengriff nicht weiter.

Handschutz

Montieren Sie für Arbeiten mit dem Gummi-schleifteller 16 oder mit der Topfbürste/ Scheibenbürste/ Fächerschleifscheibe immer den Handschutz 15.

Befestigen Sie den Handschutz 15 mit dem Zusammengriff 5.

Schleifwerkzeuge montieren

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Schleif- und Trennscheiben werden beim Arbeiten sehr heißt, fassen Sie diese nicht an, bevor sie abgekühlt sind.

Reinigen Sie die Schleifspindel 6 und alle zu montierenden Teile.

Drücken Sie zum Festspannen und Lösen der Schleifwerkzeuge die Spindel-Arretiertaste 2 um die Schleifspindel festzustellen.

Betätigten Sie die Spindel-Aretiertaste nur bei stillstehender Schleifspindel. Das Elektrowerkzeug kann sonst beschadigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der Lochdurchmesser muss zum Aufnahmeflansch passen. Verwenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben darauf, dass der Drehrrichtungspfel auf der Diamant-Trennscheibe und die Drehrrichtung des Elektrowerkzeuges (siehe Drehrrichtungspfel auf dem Getriebekopf) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die Spannmutter 10 auf und spannen diese mit dem Zweilochschlüssel, siehe Abschnitt „Schnellspannmutter".

Überprüfen Sie nach der Montage des Schleifwerkzeuges vor dem Einsatzen, ob das Schleifwerkzeug korrekt montiert ist und sich frei drehen kann. Stellen Sie safer, dass das Schleifwerkzeug nicht an der Schutzhaube oder anderen Teilen streift.

Im Aufnahmeflansch 8 ist um den Zentrierbund ein Kunststoffeil (O-Ring) eingesetzt. Fehlt der O-Ring oder ist er beschädigt, muss er unbedingt ersetzt werden, bevor der Aufnahmeflansch 8 montiert wird.

Fächerschleifscheibe

Montieren Sie für Arbeiten mit dem Gummi-schleifteller 16 oder mit der Topfbürste/ Scheibenbürste/Fächerschleifscheibe immer den Handschutz 15.

Gummi-Schleifteller

Montieren Sie für Arbeiten mit dem Gummi-schleifteller 16 oder mit der Topfbürste/ Scheibenbürste/Fächerschleifscheibe immer den Handschutz 15.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Schrauben Sie die Rundmutter 18 auf und spannen Sie diese mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste

Montieren Sie für Arbeiten mit dem Gummi-schleifteller 16 oder mit der Topfbürste/ Scheibenbürste/ Fächerschleifscheibe immer den Handschutz 15.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Die Topfbürste/Scheibenbürste muss sich soweit auf die Schleifspindel schrauben setzen, dass sie am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Spannen Sie die Topfbürste/Scheibenbürste mit einem Gabelschlüssel fest.

Schnellspannmutter SDS-eclc

Zum einfahren Schleifwerkzeugwechsel ohne die Verwendung weiterer Werkzeuge konnen Sie anstatt der Spannmutter 10 die Schnellspannmutter 11 verwenden.

Die Schnellspannmutter 11 scarf nur fur Schleif- oder Trennscheiben verwendet werden.

Verwenden Sie nur eine einwandfrei, unbeschädigte Schnellspannmutter 11.

Achten Sie beim Aufschrauben darauf, dass die beschrifte Seite der Schnellspannmutter 11 nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke 22 zeigen.

Drucken Sie die Spindel-Arretiertaste 2 um die Schleifspindel festzustellen. Um die Schnellspann-mutter festzuziehen, drehen Sie die Schleifscheibe kräftig im Uhrzeigersinn.

Eine ordnungsgemäß befestigte, unbeschädigte Schnellspannmutter konnen Sie durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand losen. Lösen Sie eine festsitzende Schnellspannmutter nie mit einer Zange, sondern verwenden Sie den Zweiloch

schlüssel. Setzen Sie den Zweilochschlüssel wie im Bild gezeigt an.

Zulässige Schleifwerkzeuge

Sie konnen alle in dieser Bedienungsanleitung genannen Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min ^-1 ] bzw. Umfangs geschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der nachfolgenden Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangs geschwindigkeit auf der Etikett des Schleifwerkzeuges.

	max [mm] [mm]
	D	b	d	[-1]	m i
b d D	115 125	6 6	22,2 22,2	11000 11000	80 80
D x	115 125	-	-	11000 11000	80 80
B D	75 30 M 14		11000	45

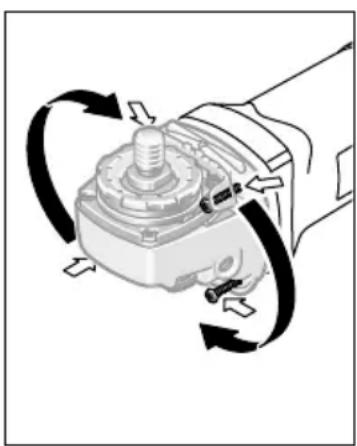

Getriebekopfdrehen

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sie konnen den Getriebekopf in 90^ -Schrittendrehen. Dadurch kann der Ein-/Ausschalter fur besondere Arbeitsfälle in eine günstigere Handhabungsposition gebracht werden, z. B. fur Trennarbeiten mit der Absaughabaube mit Führungsschlitten 20/Trennschleifständer oder fur Linkshänder.

Drehen Sie die 4 Schrauben ganz Heraus. Schwenken Sie den Getriebekopf vorsichtig und ohne vom Gehäuse abzunehmen in die neue Position. Ziehen Sie die 4 Schrauben wieder fest.

Betrieb

Inbetriebnahme

• Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichne Elektrowerkzeuge können auch an 220 V betrieben werden.

Beim Betrieb des Elektrowerkzeuges an mobilen Stromerzeugern (Generatoren), die nicht über ausreichende Leistungsreserven bzw. über keine geeignete Spanningsregelung mit Anlaufstromverständigung verfügbar, kann es zu Leistungseinbußen oder untypischem Verhalten beim Einsatzen kommt.

Bitte beachten Sie die Eignung des von Ihnen eingesetzten Stromerzeugers.

Ein-/Ausschalten

Schiebern Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 4 nach vorn.

Zum Feststellen des Ein-/Ausschalters 4 drücken Sie den Ein-/Ausschalter 4 vorn herunter, bis er einrastet.

Um das Elektrowerkzeug auszuschalten setzen Sie den Ein-/Ausschalter 4 los bzw. wenn arretiert ist, drücken Sie den Ein-/Ausschalter 4 kurz hinter herunter und setzenihn dann los.

Überprüfen Sie die Schleifwerkzeuge vom dem Gebrauch. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen konnen. Führn Sie einen Probelauf von mindestens 1 Minute ohne Belastung durch. Verwenden Sie keine beschädigten, unrunden oder vibrierenden Schleifwerkzeuge. Beschädigte Schleifwerkzeuge konnen zerbersten und Verletzungen verursachen.

Rückschlagabschaltung (BTI-WKS 125 VRE)

Bei plötzlichem Drehzahlabfall, z. B. Blockieren im Trennschnitt, wird die Stromzufahr zum Motor unterbrochen.

Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter 4 in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein.

Wiederanlaufschutz (BTI-WKS 125 VRE)

Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des Elektrowerkzeuges nach einer Unterrechnung der Stromzufuhr.

Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter 4 in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein.

Anlaufstrombegrenzung (BTI-WKS 125 VRE)

Die elektronische Anlaufstrombegrenzung begrenzt die Leistung beim Einsatzen des Elektrowerkzeuges und erhögt den Betrieb an einer 16 A-Sicherung.

Konstantelektronik (BTI-WKS 125 VRE)

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung.

Drehzahlvorwahl (BTI-WKS 125 VRE)

Mit dem Stellrad Drehzahlvorwahr 3 konnen Sie die benötigte Drehzahl auch während des Betriebes vorwahlen.

Die Angaben in der nachfolgenden Tabelle sind empfohlene Werte.

Werkstoff Anwendung Einsatzwerkzeug Positionstellrad 3
Metall Farbe entfernen Schleifblatt 2 - 3
Holz, Metall Bürsten, Entrosten Topfbürste, Schleifblatt 3
Metall, Stein	Schleifen	Schleifscheibe	4 - 6
Metall Schruppschleifen Schleifscheibe		6
Stein	Trennen	Trennscheibe und Führungsschlitten (Trennen von Gestein ist nur mit Führungsschlitten zulässig)	6

Arbeitshinweise

Vorsicht beim Schlitzen in tragende Wände, siehe Abschnitt „Hinweise zur Statik".
Spannen Sie das Werkstück ein, sofern es nicht durch sein Eigengewicht sicher liegt.
Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.
Schleif- und Trennscheiben werden beim Arbeiten sehr heißt, fassen Sie diese nicht an, bevor sie abgekühlt sind.

Schruppschleifen

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

Mit einem Anstellwinkel von 30^ bis 40^ erhalten Sie beim Schruppschleifen das Beste Arbeitsergebnis. Bewegen Sie das Elektrowerkzeug mit möglich dem Druck hin und her. Dadurch wird das Werkstück nicht zu heiβ, verfarbt sich nicht und es gibt keine Rillen.

Fächerschleifscheibe

Mit der Fächerschleifscheibe (Zubehör) können Sie auch gewöblte Oberflächen und Profile bearbeiten.

Fächerschleifscheiben haben eine wesentlich langere Lebensdauer, geringere Gerauschpegel und niedrigere Schleifttemperaturen als herkommliche Schleifscheiben.

Trennen von Metall

Verwenden Sie zum Trennen von Metall immer die Schutzhaube zum Trennen 13.

Arbeiten Sie beim Trennschleifen mit mächtigem, dem zu bearbeitenden Material angepassten Vorschub. Üben Sie keinen Druck auf die Trennscheibe aus, verkanten oder oszillieren Sie nicht.

Bremsen Sie auslaufende Trennscheiben nicht durch seitliches Gegendrücken ab.

Das Elektrowerkzeug muss stets im Gegenlauf gefuhrt werden. Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gedrückt wird.

Beim Trennen von Profilen und Vierkanthrohen setzen Sie am besten am kleinsten Querschnitt an.

Trennen von Stein

Verwenden Sie zum Trennen von Stein immer die Absaughabaue zum Trennen mit Führungs-schlitten 20.
Das Elektrowerkzeug damit nur für Trockenschnitt/Trockenschliff verwendet werden.

Verwenden Sie zum Trennen von Stein am besten eine Diamant-Trennscheibe. Zur Sicherheit gegen Verkanten muss die Absaughaube zum Trennen mit Führungs-schlitten 20 benutzt werden.

Betreiben Sie das Elektrowerkzeug nur mit Staubabsaugung und tragen Sie zusammen eine Staubschutzmaske.

Der Staubsauger muss zum Absaugen von Steinstaub zugelassen sein. BTI bietet geeignete Staubsauger an.

Schalten Sie das Elektrowerkzeug ein und setzen Sie es mit dem vorderen Teil des Führungsschlittens auf das Werkstück. Schieben Sie das Elektrowerkzeug mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub.

Beim Trennen besonderss harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich daraufhin.

Unterbrechen Sie in thisem Fall den Trennvorgang und lessen Sie die Diamant-Trennscheibe im Leerlauf bei hochster Drehzahl kurze Zeit laufen, um sie abzukühlen.

Merklich nachlassender Arbeitsfortschnitt und ein umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Sie können diese durch kurze Schnitte in abrasivem Material, z. B. Kalksandstein, wieder schären.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

These Vorschriften sind unbedingt einzuhalten. Ziehen Sie vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luf-tungsschlitze sauber, um gut und safer zu arbeiten.
Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Es empfeht sich in solchen Fällen die Verwendung einer stationären Absauganlage, früiges Ausblasen der Luftungsschlitze und das Vorschalten eines Fehlerstrom-(Fl-) Schutzschalters.

Sollte das Elektrowerkzeug bzw. sorgfältiger Herstellungs- und Prüferfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für BTIElektronerkzeuge ausführten zu halten.

Bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 6-stellige Art.-Nr. laut Typenschild des Elektrowerkzeuges angegeben.

Service und Kundenberater

BTI Befestigungstechnik GmbH & Co. KG

Postfach 40

74665 Ingelfingen

Salzstraße 51

74653 Ingelfingen-Criesbach

07940/141-0

Fax: .[phone]

Internet: www.bti.de

Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführten werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt gesammt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

Montaje

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

Assembly

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

Σuvapμoλóynσn

Suvapmooyon TwV npootatEutikow δiataεωv

ByaTeTo aic ano Tny npia npiv ao onoi- dnonote epyaia oTo nAektpiko epyaiaio.

Ppoouakrtipac yiaiaovn

TOnoEeTeTov
npooulaaktnpa 12 oTo lauO
tou aGova onwocaietai
onv EkoVA. Ta Tpiywoika
onuia Tou npoouaktnpa
npenla va taipiaCouv uE ta
avtoia onua otnv
keaHn Tou ouuAektn.

NaTnTe Tov npofoAakntpa 12 enavw oTo lauTo Tou aXova mExpi va KaioaEi enavw oTo nepiaaiuTou npofoAakntpOaOnf AavTca KAI YUPIOTe Tov mExpi V' akouete Oti avdaawoe.

PpooapouoTe Tn 0eon Tou npofoaakntnpa 12
Oic anaiTnoEiC Tns uno EKTELsON Epyaoiaac. I'
auto natote To oXlo anoavdaawonc 1 npoc
Ta eNawkai yupioTe Tov npofoaakntnpa 12 otn
0eon nou enuueite.

Puθμiστε Tov προφιλακτήρa 12 kατὰ τέτοιο τρόπο, ωτε va καλύπιτει οὐνθηριαμό που kατευθύνεται προς οχερίστὴ.
O npoouakntpac 12 npen va unopvi va yupiotei movo tana natau tou oxlou anoavdaawonc 1! diaopotikto nEKTPIKO epyaio dev eintpentai va xpoaiponoiIe i nnov kai npenei va anoatae/va npoakoiotie oTo Service.

YnodEiE: Ta ekkEvTpa KwDikOioinong oToV npooulambdaTnpa 12 eNtpeouv Tn ouvapuoloyon oTo nAekptipko epyaaleio mOvo npooulambdaTnpw nou taipiaQouv o' auto.

Ppoouakntpaç yia konn

Tia Tnv konn metaaawv va xpoaiponoiei neavtoTe tv npouakntipa ia konn 13.
Tia Tnv Konn nEtpwpatwv va xnpoiopoioite navtoTe To kaLmu a vappofo nC uOpouevo oDnyo 20.

O npofoaakntpaq yia kon13 ouvapuooyietau onwc o npofoaakntpac yia avon 12.

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

Montaggio

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

Montage

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

Montaz

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

UcTaHOBka 3aunTHbIX ycTpoiCTB

Do hauana pa6oT no 06cnyxuBaHnIO n HactpoKe 3JeKtpoHnHcTpymeHTa OTcoEduHnTe BnIKy Whypa CeTu OT WTeNceIbHO pO3eTKn.

3aunThbI KOKxDnA WnFOBaHnA

HacaIte 3aunTHbI KOxyx
12 Ha weky winnHdJIa
cornaCHO pncyHKy.
TpeYroIbHbI MeTKn
3aHTHO ROKOxya DOJXHbI
COBnadaTb C
COOTBeTCTBYIOUIMM MeTKamN
Ha roJOBKe peDyKTopa.

HanpeccyIte 3aunTHbI KOxuy 12 Ha WeiKy uHHdeJe Ido ynpopa 6ypTuKa 3auuTHoro KOxuya BO fpaHeU 3NEKtpOnHCTpyMeHT IN NOBepHnTE eO Do CbllIMOTO qNKcnpOBAHJ.

YCTAHOBHTe 3aunTHbI KOKyX 12 B COOTBETCTBUN C Tpe6oBaHnMn pa6oJero npOcecca.ДЯ 3TOrO HAnKMITE Ha pbUar OTKpbITnI 1 Habepx n NOBepHInTe 3aunTHbI KOKyX 12 B JKeJaemoe NIOLOXeHne.

YcTaHOBnTe 3aunTHbIM KOxUx 12 TaK, UTO6bl NCKIIOUaJIcB Bbl6poc NCKp B HAnpaBHeHne onepaTopa.
3aunTbI KoxyX 12doJxHnOdaBaTbcNIOBOPOTyToIbKO nocne 3aJeNCTBOBaHnPBuHa r oTKpbITnI 1! B npotNBOM cnyaH3JIeKTPoINHCTpyMeHT HeIb3r 60JIbWeNCNOJb3OBaTb N OH doJxH e6bl TpepaHcePBncHOcLyX6e.

Yka3aHne: KyauchKoJnpOBaHn12 rapaHTnpuyot yCTaHOBky Toblko NdoXoJaIeRo K 3JIeKTpOHHCTpyMeHTy 3aunTHoro KoJxha.

2) Elektrische verilgheit

BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen

Montage
