MANUALE UTENTE WKS 115 V BTI

Levigatrice angolare

Meuleuse angulaire

Szelifierka kątowa

YrnoBaIuNΦOBaJIbHaMaunHa

Avvertenze generali di pericolo per elettROUTensili

AVERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni opera

tive. In caso di mancato rispetto delle avventenze di pericolò e delle istruzioni operative si potra create il pericolò di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolò e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'electrontensile in ambienti soggetti al rischio di esplizioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persona durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'eletttroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici col- tegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'electroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettrotensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumento il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare I'electrontensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'electrontroutensile in ambiente umido,utilizzare un interruptore di sicurezza.L'uso di un interrottore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzato mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di restrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale, nonché quanti protetivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'eeltroutensile sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'eeltroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'electrontensile togliere gli attrezzi di regolazione o la chiave ingese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina cui provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In questo modo è possibile controllare meglio l'eletttroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da peszii in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in peszii in movimento.

g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
4) Trattamento accurato ed uso corretto degli elettroutensili
a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato escludivamente l'elettROUTensile eschipitamente previsto per il caso. Con un elettROUTensile adatto si lavora in modo migliorie e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzato mai eletttroutensili con interruttori difettosi. Un eletttroutensile con l'interrottore rotto è pericoloso e delve essere aggustato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'eeltroutensile possa essereMESSO in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare useare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'eletttroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'eletttroutensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da eletttroutensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare l'electrontroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenerere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'electronensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettroutensile.

Istruzioni di sicurezza specifiche per la macchina

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e troncatrice. Attenersi a tutte le avventenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l'elettrottensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.
- Questo eletttroutensile non è adatto per operazioni di lucidatura. Utilizzando l'eeltroutensile per applicazioni non eschiplicitamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti.
Non utilizzato nessun accessorio che la casa costruttrice non abbia escluditamente previsto e raccomandato per quello elettROUTensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.
Il numero di giri amesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'eletttroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezioni e venir lanciatto intorno.
Il diametro esterno e lo spessore dell'accessario montato devono corrispondere ai dati delle dimensioni dell'elettROUTensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controlarli a sufficientia.
Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell'elettROUTensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portamola dell'elettROUTensile non ruotano in modo uniforme, vibrano molto forte e sono provocare la perdita del controlo.

Non utilizzato mai portautensili od accessori danneggiati. Prima di agli utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettROUTensile oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che quosto non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persone presenti di avviciarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova.
Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
Avere cura di evitare che altre persona possano avvinciniarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.
Quando si eseguono lavori in cui vi è pericolò che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppureanche il cavo elettrico della macchina stessa, tenere l'elettROUTENSILE afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell'elettROUTENSILE e provoca quando una scossa elettrica.

• Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si除去 il controllo sull'elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione.
  Mai pogiare l'eeltroutensile prima che il portautensili o l'accessorio impiegato non si sua fermato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica.
• Mai trasportare l'eeltroutensile nelle questo dovesse essere più in funzione. Attra- versso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'opereatore e potrebbe arrivare a ferire seriamente il corpo dell'opereatore.
  ▶ Pulire regolarmente le feritoie di ventilazione dell'elettROUTensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo cui provocare pericoli di origine elettrica.
  Nonutilizzare mai l'elettROUTensile nelle vicinanzi di materiali infiammabili. Le scintille possono far prendere fuoco quosti materiali.
  Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Contraccolpo e relative avventenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come cui possere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvisario della rotazione dello stesso. In quello caso l'operaore non è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione cui rimanere impigliato provocando in quello modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.

• Tenere sempre ben saldo l'elettROUTensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter avere sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operatoratore più essere in grado di tenere sotto controlo le forze di contraccolpo e quella di reazione a scatti.
  Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
  Evitare di avvinciniarsi con il proprio corpo alla zona in cui l'eletttroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'eletttroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco.
  Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rinanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
  Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del contro lull'eletttroutensile.

Particulari avverenze di pericolo per operazioni di levigatura e di troncatura

Utilizzato sempre la cuffia di protezione prevista per il tipo di utensile abrasivo utilizzato. La cuffia di protezione deve essere applicata con sicurezza all'elettrotensile e regolata in modo tale da poter garantire il massimo possibile di sicurezza,cioè,che la parte dell'utensile abrasivo che alla protezione indica verso l'opereatore deve essere ridotta al minimo possibile. La cuffia di protezione ha il compito di proteggregate l'operatorate da frammenti e da contatti accidentali con l'utensile abrasivo.
Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l'elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettroutensile non sono essere sufficientemente schermati e sono insicuri.

• Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli.
  Per la mola abrasiva selezionata,utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva.E possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
  Non utilizzato mai mole abrasive usurate previste per elettROUTensili più grandi. Mole abrasive previste per elettROUTensili più grandi non sono concepite per le maggiori velocità di elettROUTensili più piccoli e possono rompersi.

Ulteriori avvertenze di pericolo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessiviamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumento la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendoosi a create il pericolo di contraccolpo oppure di rottura dell'utensile abrasivo.
Evitare di avvinciniarsi alla zona anteriore o posteriori al disco abrasivo da taglio in rotazione. Quando l'operaore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capità che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'eletttroutensile verso l'operatore.
Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'eletttroutensile e tenerlo fermo fino a quando il disco si sare fermato completeness. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.
Mai rimettere l'eeltroutensile in funzione finanto cheesso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provoChi un contraccolpo.

Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contractello dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori sono piegarsi tanto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sua nelle vicinanze del taglio di troncatura che in quella del bordo.
Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale cui provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

Non utilizzato mai fogli abrasivi troppo grandi ma atteneri alle indicazioni del rispetto produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere altre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericolo specifiche per lavori con spazzole metalliche

• Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto fácilmente attraverso indumenti sottili e/o la pelle.
  Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spaz-zole a disco e delle spazzola a tazza posso sono essere augmentati atraverso forze di pressione etramite l'azione di forze centrifugali.

Ulteriori avvertenze di pericolo

Indossare degli occhiali di protezione.

Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale societa erogatrice.Un contatto con linee elettriche puo provocare lo sviluppo di incendi e di scosse elettriche.Danneggiando linee del gas si puo create il pericolo di esplosioni.Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi e il pericolo di provocare una scossa elettrica.

Utilizzare sempre i dispositivi di protezione che sono prescritti per il rispetto dato impiego. Dispositivi di protezione che non sono adatti per il caso di impiego, non possono protegere sufficientemente l'utensile abrasivo.
Per lavorare la pietra utilizzare un'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporte di rispectiva omologazione. L'utilizzo di tali dispositi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate alla presenza di polvere.
Per tagliare materiale pietroso utilizzato una slitta di guida. In caso di mancanza di una slitta laterale vi è il pericolo che la mola da taglio resti agganciata provocando un contraccolpo.
- Durante le operazioni di lavoro è necessario tenere l'eletttroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzato con sicurezza l'eletttroutensile tenendolo sempre con entrambe le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzato un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Non lavorare mai materiali contenenti amianto. L'amianto è ritenuto materiale cancerogeno.
Prendere dei provvedimenti appropriati in caso che durante il lavoro dovessero svilupparsi polveri dannose per la salute, infiammabili oppure esplovec. Ad esempio: Alcune polveri sono considerate cancerogene. Portare una maschera di protezione contro la polvere ed utilizzare, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri cui esso essere infiammabile ed esplosiva.
Mai utilizzare l'eeltroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso dovesse danneggiare il cavo nelle lavora. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.

Descrizione del funzionamento

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trovava raffigurata schematicamente la macchina e lasciarla aperta quando si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'eeltroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosienersa l'impiego di acqua.

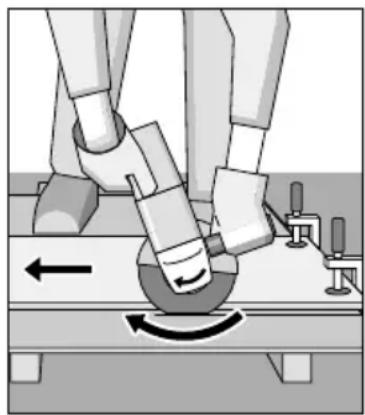

Per la troncatura di metallo deve essere impiegata una cuffia di protezione speciale per la troncatura (accessorio).

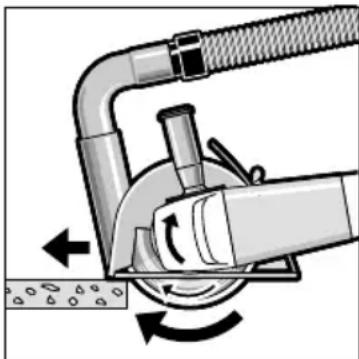

Per la troncatura di pietre deve essere utilizzata una cuffia di aspirazione speciale per la troncatura con slitta di guida (accessorio).

Con utensili abrasivi ammessi l'elettroutensile puo.
essereutilizzato per la levigatura con carta vetrata.

Componenti illustrati

La numeroazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Levetta di sblocco per cuffia di protezione
2 Tasto di bloccaggio dell'alberino
3 Rotellina di selezione numero giri (BTI-WKS 125 VRE)

4 Interrupttore di avvio/arresto
5 Impugnatura supplementare
6 Fillettatura alberino
7 Cuffia di aspirazione per la levigatura
8 Flangia con anello O
9 Mola a tazza in metallo duro

10 Dado di serraggio

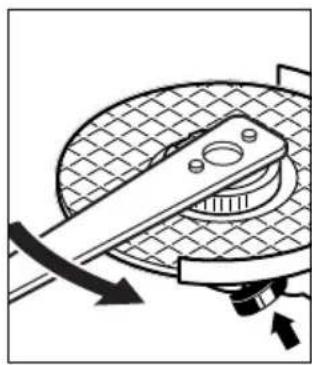

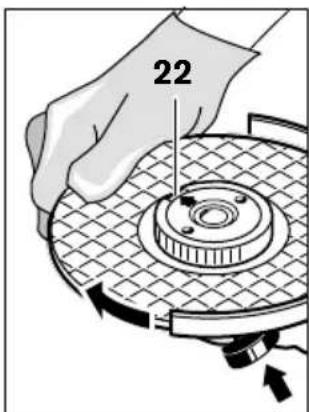

11 Dado di serraggio rapido SDS-eclc
12 Cuffia di protezione per la levigatura
13 Cuffia di protezione per la troncatura
14 Mola abrasiva da sgrosso e taglio
15 Protezione mano
16 Platorello in gomma
17 Foglio abrasivo
18 Dado cilindrico
19 Spazzola a tazza
20 Cuffia di aspirazione per la troncatura con slitta di guida
21 Mola da taglio diamantata
L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Dati tecnici

Levigatrice angolare BTI-WKS 115 V BTI-WKS 125 VRE
Cod. art. 009303 009313
Potenza nominale assorbita W 800 1400
Potenza resa W 500 820
Numero di giri a vuoto min	11000	2800 - 11000
max. diametro della mola abrasiva mm	115	125
Filettatura dell'alberino portamola	M 14	M 14
Disinserimento del contraccolpo	-	●
Protezione contro un riavviamento involontario	-	●
Limitatore di spunto alla partenza	-	●
Constant Electronic	-	●
Preselezione del numero di giri	-	●
Peso in funzione della EPTA-Procedure 01/2003 kg	1,9	2,2
Classe di sicurezza	□/II	□/II

Le caratteristiche si riferisce a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformmente alla norma EN 60745. 009303 009313
Il livello di rumore stimato A dell'apparecchio ammonta normalmente a
Livello di pressione acustica	dB(A)	91	91
Livello di potenza sonora	dB(A)	102	102
Incertezza della misura K=	dB	3	3
Usare la protezione acustica!
Valori complessivi di oscillazioni (somma vettoriale in tre direzioni) misurati conformamente alla norma EN 60745:
Levigatura della superficie (sgrossatura):
Valore di emissione oscillazioni ah	m/s2	5,5	8,5
incertezza della misura K=	m/s2	1,5	1,5
Levigatura con foglio abrasivo:
Valore di emissione oscillazioni ah	m/s2	3,0	3,0
incertezza della misura K=	m/s2	1,5	1,5

AVVERTENZA

Il livello di oscillazione indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere stati劑utilizzato per

il confronto fra machine.

Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l'eletttroutensile e può in alcuni casi arrivare a livelli che vanno altri quello riportato nelle presenti istruzioni. Il carico dell'oscillazione potrebbe essere sottovalutato se l'eletttroutensile dovesse essere utilizzato regolaremente in questo modo.

Nota bene: Per una valutazione precise del carico dell'oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare ancê i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può ridurre chiaramente il carico dell'oscillazione in relazione al completo periodo operativo.

Dichiarazione di conformità C

Assumendone la piena responsabilità, dichiariamo che questo prodotto è conforme alle seguenti normative oppure documenti normativi: EN 60745 in base alle direttive delle prescrizioni CEE 89/336, CE 98/37.

Jürgen Dietz

i. V. Gunter Hub

General Manager

Purchasing Manager

Montaggio del dispositivo di protezione

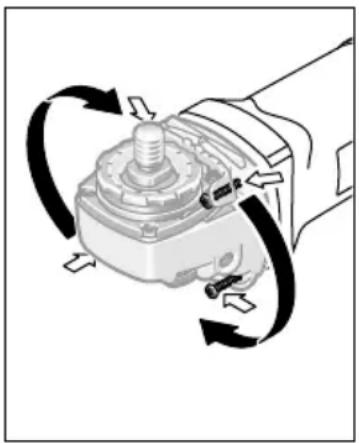

Prima di qualunque intervento sull'eletttroutensile estrarre la spina di rete alla presa.

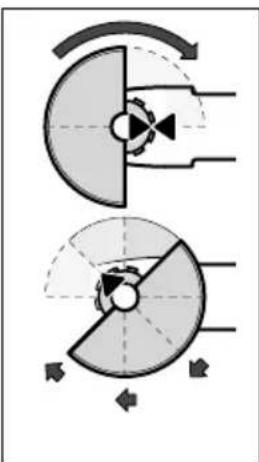

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione 12 sul collare alberino come da figura. Le arcature triangolari della cuffia di protezione devono corrispondere con le rispettive arcature alla testa ingranaggi.

Premere la cuffia di protezione 12 sul collare alberino fino a quando il collare della cuffia di protezione arrivata a poggiare alla flangia dell'elettROUTensile eruotare la cuffia di protezione fino a farla innestare percettibilmente in posizione.

Adattare la posizione della cuffia di protezione 12 alle esigenze dell'operazione in corso. Spingere a tal fine la levetta di sblocco 1 verso l'alto e ruotare la cuffia di protezione 12 sulla posizione richiesta.

Regolare la cuffia di protezione 12 in modo tale da impedire che si abbia una scia di scinttile in direzione dell'operaatore.
La cuffia di protezione 12 deve poter essere girata soltanto attivando la levetta di sblocco 1! In caso contrario evitare assolutamente di continuare ad utilizzato l'eeltroutensile e consegnarlo al Centro di Assistenza Clienti.

Notabene:Le camme codificatrici applicate alla cuffia di protezione 12 assicurano che all'elettroutensile possa essere montata soltanto una cuffia di protezione adatta.

Cuffia di protezione per la troncatura

Per la troncatura di metallo utilizzato sempre la cuffia di protezione per la troncatura 13.
Per la troncatura di pietre utilizzare sempre la cuffia di aspirazione per la troncatura con slitta di guida 20.

La cuffia di protezione per la troncatura 13 viene montata come la cuffia di protezione per la levigatura 12.

Cuffia di aspirazione per la levigatura

Per ridurre la presenza della polvere in caso di lavori di levigatura di vernici, lacche e materiali sintetici in combinazione con mola a tazza in metallo duro 9 oppure plastorello in gomma 16 con foglio abrasivo 17 è possibile utilizzare la cuffia di aspirazione 7. La cuffia di aspirazione 7 non è adatta per la lavorazione di materiali metallici.

Alla cuffia di aspirazione 7 pudò essere collegato un aspirapolverere BTI adatto.

Il montaggio della cuffia di aspirazione 7 viene eseguito come quello della cuffia di protezione 12. La corona della spazzola è intercambiabile.

Impugnatura supplementare

Utilizzato il Vostro elettROUTensile sostanto con l'impugnatura supplementare 5.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 5 a destra oppure a sinistra della testata ingranaggi.

Impugnatura supplementare antivibrazioni

L'impugnatura supplementare antivibrazioni permette di lavorare a vibratione ridotta e quindi di lavorare in modo più piacevole e sicuro.
Non eseguire mai nessuna modifica all'impugnatura supplementare.

Non continuare mai ad'utilizzare un'impugnatura supplementare danneggiata.

Protezione mano

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 15.

Fissare la protezione per le mani 15 servendosi dell'impugnatura supplementare 5.

Montaggio degli utensili abrasivi

Prima di qualunque intervento sull'elettrotensile estrarre la spina di rete alla presa.
I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani fintanto che non si siano raffreddati completeness.

Pulire la filettatura alberino 6 e tutti i componenti da montare.
Per bloccare in posizione e sbloccare gli utensili abrasivi, premere il tasto di bloccaggio dell'alberino 2 per bloccare l'alberino.
Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'eeltroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve corrispondere perfettamente e alla gioco alla flangia. Non utilizzato mai né riduzioni né adattatori.

Utilizzato mole da taglio diamantate, accertarsi che la freccia indica le senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell'eletttroutensile (vedere freccia indica il senso di rotazione applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dato di serraggio 10 e stringerlo con la chiave a forcella, videere paragrafo «Dado di serraggio rapido».

Dopo il montaggio dell'utensile abrasivo verificare prima dell'accensione, se l'utensile abrasivo è montato in modo corretto e cui essere girato alla impedimenti. Assicurarsi che l'utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti.

Nella flangia 8 intorno al collare di centraggio si trova applicato un componente in plastica (anello O). In caso dovesse mancare l'anello O, oppure dovesse essere difettoso, è assolutamente necessario sostituirlo prima che vi venga montata la flangia 8.

Disco lamellare

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 15.

Platorello in gomma

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 15.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Avvitare il dato cilindrico 18 e stringerlo utilizzato la chiave a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 15.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere avvitata sulla filettatura alberino in modo daaderire perfettamente alla flangia del mandrino portamola alla fine dell'attacco alberino fillettato. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa.

Dado a serraggio rapido SDS- 一 liC

Per una sostituzione veloce dell'utensile abrasivo sulla impiego di ulteriori attrezzi, al posto del dato di serraggio 10 è possible utilizzato il dato di serraggio rapido 11.

Il dato di serraggio rapido 11 può essere utilizzato soltanto per mole abrasive da sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio.\ rapido 11 intatti ed in perfetto stato.

Avvitandolo, accertarsi che la parte su cui si trovano le scritte del dato di serraggio rapido 11 non indichi verso il disco abrasivo; la freccia deveindicare verso la marcatura di posizione.
mente 22.

Premere il tasto di arresto alberino 2 in modo da blocare l'alberino. Per stringere forte il dato di serraggio rapido, ruotare la mola abrasiva con forza in senso orario.

Un dato di serraggio rapido intatto ed avvitato a regola d'arte cui assere sbloccato manualmente girando in senso antiorario l'anello zigrinato.

Non cercare mai di sblocare un dato di serraggio rapido con una tenaglia ma utilizzato una chiave a forcella. Applicare la chiave a forcella

come indicato nell'illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi riportati nelle presenti Istruzioni per l'uso.

La velocità ammessa [min-1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue.

Per quello motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull'etichetta dell'utensile abrasivo.

	max [mm] [mm]
	D	b	d	[-1]	m i
b d	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	115	-	-	11000	80
	125			11000	80
b d	753	M 14	1100	45

Rotazione della testata ingranaggi

- Prima di qualunque intervento sull'eletttroutensile estrarre la spina di rete alla presa.

É possibile ruotare la testata ingranaggi in segmenti di 90^ . In quello modo l'interruttore di avvio/arresto cui essere posizionato, per casi operativi particolari, in una posizione di maneggio più favorevole, p. es. per lavori di troncatura con la cuffia di aspirazione con la slitta di guida 20/supporto per la troncatura o ppure per mancini.

Estrarre completeness 4 viti. Operando con atten-zione e sanza toglierla alla cassa ruotare la testata ingranaggi sulla nuova posizione. Stringere di nuovo bene le 4 viti.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230V possono essere collegatianche alla rete di 220V

Utilizzato l'elettroutensile con generatori mobili di corrente che non disponogo di sufficienti riservi di potenza o che non hanno un'adatta regolazione di tensione con amplificazione della corrente di avviamento, è possibile che durante la fase della messa in esercizio si abbia un calo di rendimento oppure un comportamento atipico.

Si prega di accertarsi che il generatore di corrente utilizzato risponda ai requisiti richiesti.

Accendere/spegnere

Per accendere l'eeltroutensile, spingere l'interruttore avvio/arresto 4 in avanti.

Per bloccare l'interruttore avvio/arresto 4 premere l'interruttore avvio/arresto 4 verso il basso nella parte anteriore, fino allo scatto in posizione.

Per spegnere l'elettroutensile rilasciare l'interruttore avvio/arresto 4 oppure, quando è bloccato, premere l'interruttore avvio/arresto 4 nella parte posteriore brevamente verso il basso e rilasciarlo.

• Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e alla sottoporre a carico. Non utilizzato mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi sono andare in pezzi e creare il pericolo di incidenti.

Disinserimento del contraccolpo (BTI-WKS 125 VRE)

In caso di improvvisa riduzione della velocità, p. es. blocco nel taglio di troncatura, si interrompe l'alimentazione della corrente al motore.

Per la ripresa dell'esercizio rimettere l'interruttore di avvio/arresto 4 sulla posizione di spento e riaccendere l'elettROUTensile.

Protezione contro un riaviamento involontario (BTI-WKS 125 VRE)

La protezione contro un riaviamento involontario ha la funzione di impedire che l'electroutensile possa mettersi in movimento in maniera non controllata in seguito ad un'interruzione dell'alimentazione della corrente.

Per la ripresa dell'esercizio rimettere l'interruttore di avvio/arresto 4 sulla posizione di spento e riaccendere l'elettroutensile.

Limitatore di spunto alla partenza (BTI-WKS 125 VRE)

Il limitatore elettronico di spunto alla partenza ha la funzione di limitare la potenza durante la fase della messa in esercizio dell'elettrotensile e permette l'utilizzo di un fusibile da 16 A.

La Constant-Electronic mantiene la velocità di rotazione presso che costante con corsa a vuoto e carico garantendo un'uniforme prestazione di lavoro.

Preselezione del numero di giri (BTI-WKS 125 VRE)

Tramite la rotellina per la selezione del numero giri 3 è possibile preselezionare la velocità richiestaanche durante la fase di funzionamento.

Leindicazioni riportate nella seguente tabella sono da considerare come valori consigliati.

Materiale Applicazione Utensile accessorio Posizione rotellina			selezione numero di giri 3
Metallo Rimozione	vernice Foglio abrasivo 2 - 3
Legname, metallo	Spazzolare, eliminare ruggine	Spazzola a tazza, foglio abrasivo 3
Metallo, materiale pietroso	Levigatura	Mola abrasiva	4 - 6
Metallo Lavori di sgrossatura	Mola abrasiva	6
Materiale pietroso	Troncatura	Disco abrasivo da taglio diritto e slitta di guida (La troncatura di materiale pietroso più essere realizzata esclusivamente utilizzatoanche la slitta di guida)	6

Indicazioni operative

Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica».
Bloccare il pezzo in lavorazione in modo adatto a meno cheesso non abbia di per se una stabilità sicura dovuta al proprio peso.
Non sottoporre l'eletttroutensile a carico tanto elevato da farlo fermare.
I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani fintanto che non si siano raffreddati completeness.

Lavori di sgrossatura

Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura!

Con un'angolatura di regolazione da 30^ fino a 40^ si raggiungono i migliorori risultati in caso di lavori di sgros-satura. Esercitando una pressione moderata, spostare l'elettroutensile da una parte all'altra. Questa procedura consente di evitare che il pezzo in lavorazione si scaldi troppo,ambi di colore e che si formino scanalature.

Disco lamellare

Tramite il disco lamellare (accessorio opzionale) è possibile lavorareanche superfici convesse e profilati.

I dischi lamellari hanno una durata considerevolmente più lunga, un livello minore di rumorosità e temperature di levigatura più basse di quella di mole abrasive tradizionali.

Troncatura di metallo

Per la troncatura di metallo utilizzato sempre la cuffia di protezione per la troncatura 13.

Eseguendo lavori di troncatura, avanzare moderamente ed adattando il movimento al materiale in elaborazione. Non esercitare nessuna pressione sulla molà da taglio, evitare angolature improprie e non oscillare.

Non cercare mai di frenare sottoponendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia.

Con l'elettroutensile si deve sempre operare con fresatura bidirezionale. In caso contrario vi è il pericolo che la macchina possa essere spinta in modo non controllato fuori della linea di taglio.

In caso di troncatura di profili e tubi a sezione quadra, si consiglia daccostare l'utensile alla sezione più piccola.

Troncatura di materiale minerale

Per la troncatura di pietre utilizzare sempre la cuffia di aspirazione per la troncatura con slitta di guida 20.
L'eeltroutensile più essere'utilizzato esclusivamente per il taglio a secco/levigatura a secco.

Per la troncatura di pietre utilizzato preferibilmente una mola da taglio diamantata. Per la sicurezza contro angolature improprie delve essere utilizzata la cuffia di aspirazione per la troncatura con slitta di guida 20.

Utilizzate l'electroutensile solo con l'aspirazione polvere ed indossare ulteriamente una maschera di protezione contro la polvere.

L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispettiva omologazione. Il programma BTI comprende aspirapolvere adatti.

Avviare l'electronunsile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione. Spingere l'electronunsile avanzando moderamente ed adattando il movimento al materiale in elaborazione.

Troncando materiali

particularmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata può surriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritto di diamante produce una corona di scintille. In quello caso, interrompere l'opération di taglio e far girare brevemente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un,chiaro indizio per una mola da taglio diamantata non più sufficientemente affiliata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo come p. es. su arenaria calcare.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispectivo Paese.

E obbligatorio atteneri a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingegnere calculatore responsable, l'architetto oppure la direzione responsabile dei lavori.

Manutenzione ed assistenza

Manutenzione e pulizia

• Prima di qualunque intervento sull'eletttroutensile estrarre la spina di rete alla presa.
  Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'eeltroutensile e le prese di ventilazione.

In caso di estreme condizioni d'uso è possibile che lavorando metalli si depositi polvere conduc trice all'interno dell'eletttroutensile. Lo stato dell'isolamento di sicurezza dell'elettrottensile ne può risultare compromesso. In queste casi si consiglia di utilizzato un impianto di aspirazione stazionario, di soffiare spesso sulle feritoie di ventilazione e di preinstallare un interrottore di sicurezza per correnti di guasto (FI).

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettROUTENSILE dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettROUTENSILI BTI.

Per anni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensableile comunicare sempre il codice articolo a 6 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Smaltimento

Avviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepi

mente nel diritto nazionale, gli elettroutensili divertati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con agli riserva di modifiche tecniche.
