MANUALE UTENTE WKS 9115 BTI

Levigatrice angolare

Meuleuse angulaire

Szlifierka katowa

YrnoBaWnHFOBAnbHaMaunHa

Avvertenze generali di pericolo per elettROUTensili

AVERTENZA Leggere tutte le avventenze di pericolo e le istruzioni operati

ve. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le awertenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolò si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate sono essere causa di incidenti.
  Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri inflammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altri persone durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'eletttroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettrotensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettrotensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettROUTensile augenta il rischio di una scossa elettrica.

Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare I'electrontroutsile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzato un interruptore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

E importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eletttroutensile durante le operazioni di lavoro. Non utilizzato mai l'eletttroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'eletttroutensile cui quod assere causa di gravi incidenti.
- Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'eletttroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettROUTensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettROUTensile sia spento. Tenendo il dito sopra l'interruttore nelle strasse di trasporta l'elettROUTensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'eeltroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in

una parte rotante della macchina può provocare seri incidenti.

Evitare una posizione anomala del corso. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'eletttroutensile in caso di situazioni inaspettate.
- Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli eletttroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettROUTENSILE esplicitamente previsto per il caso. Con un elettROUTENSILE adatto si lavora in modo migliorere e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzato mai eletttroutensili con interruttori difettosi. Un elettROUTENSILE con l'interruttore rotto è pericoloso e delve essere aggiestato.
- Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evitera che l'elettroutensile possa essereMESSO in funzione involontariamente.
- Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono machine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettROUTensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezioni rotti o danneggiati al punto da li

mitare la funzione dell'eletttroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da eletttroutsili la cui manutenzione è stata effettuata molto accuramente.

• Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
  Utilizzato l'eeltroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti struzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di eeltroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

Assistenza

• Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.

Indicazioni di sicurezza per levigatrici angolari

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con cartaetrata, lavori con spazzole metalliche e troncatura

• Questo eletttroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e troncatrice. Attenersi a tutte le avventenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l'eeltroutensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.
• Questo eletttroutensile non è adatto per operazioni di lucidatura. Utilizzato l'eeltroutensile per applicazioni non eschiplicitamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti.

Non utilizzato nessun accessorio che la casa costruttrice non abbia escludamente previsto e raccomandato per quello eletttroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro eletttroutensile non è una garanzia per un impiego sicuro.
Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quando il numero massimo di giri riportato sull'elettrotensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezioni e venir lanciato intorno.
Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'eletttroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.
Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montatitramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'eletttroutensi le non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
Non utilizzare mai portautensili od accessori danneggiati. Prima di agli utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiate o crepature, che il platorello non sia soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se I'elettroutensile oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controlato e montato il portautensili o accessorio, far funzionare I'elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedireanche ad altre persone presenti di avvinciniarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.
- Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzato una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per pol

veri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericololo di perdere l'udito.

• Avere cura di evitare che altre persona possano avvincini alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono volar via oppure provocare incidentianche aldi fuori della zona diretta di lavoro.
• Tenere l'apparecchio esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessario potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione cuiMETTERETOSOTTE tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
• Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'eletttroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.
  Mai pogiare l'elettROUTensile prima che il portautensili o l'accessorio impiegato non si sia fermato completamente. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica.
• Mai trasportare l'eeltroutensile nelle quosto dovesse essere ancora in funzione. Attra-verso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatorate.
  ▶ Pulire regolarmente le feritoie di ventilazione dell'eletttroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte ragcollta di polvere di metallo cui provocare pericoli di origine elettrica.

Nonutilizzaremai l'elettROUTensile nelle vicinanzi de materiali infiammabili.Le scintille possono far prendere fuoco quosti materiali.
Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Contraccolpo e relative avventenze di pericolo

Un contraccolpo è l'improvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come più essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improviso della rotazione dello stesso. In quello caso l'opera-tore non è più in grado di controllare l'eletttroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione cui rimanere impigliato provocando in quello modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avviciina o si allontana dall'operaatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettrotensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.

• Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averere sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operatore più essere in grado di tenero sotto controllo le forze di contraccolpo e quella di reazione a scatti.
  Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di

contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.

Evitare di avvincinarsi con il proprio corpo alla zona in cui l'eletttroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'eletttroutensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.
Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rinanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura

Utilizzare esclusivamente utensili abrasivi che siano escludamente ammessi per l'eletttroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'eletttroutensile non possono essere sufficientemente schermati e sono insicuri.
Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga altri il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può schermato sufficientemente.
La cuffia di protezione deve essere applicata in modo sicuro all'eletttroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, quello significica che la parte dell'utensile abrasivo rivolta versuso l'operatore, devele essere ridotta al minimo possibile. La cuffia di protezione protege l'operatore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti.
Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai ese

guire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.

Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. è possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
Non utilizzato mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Ulteriori avvertenze di pericolo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico excessivo se ne aumento la sollecitazione e la sirende maggiornente soggetta ad angolature improprie o a blocchi venendo così a create il pericolo di contraccolpo oppure di rotura dell'utensile abrasivo.
Evitare di avvinciniarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando I'operaore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capitàre che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettrotensile verso I'operaatore.
Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'elettROUTensile e tenerlo fermo fino a quando il disco si sarefmatato completeness. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.
Mai rimettere I'eeltroutensile in funzione finanto cheesso si trovi ancora nel pezzo in la- vorazione. Prima di continuare ad eseguire il

taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.

Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori sono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quale del bordo.
Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale cui provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altro tipo.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

Non utilizzare mai fogli abrasivi troppo grandi ma atteneri alle indicazioni del rispectivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere altre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericolo specifiche per lavori con spazzole metalliche

• Tenere presente che la spazzola metallica per de pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto lavoramenteattraverso indumenti sottilie e/o la pelle.
  Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza posso-no essere aumento attraverso forze di pressione etramite l'azione di forze centrifugali.

Ulterioriindicazioni di sicurezza edistruzioni operative

Osservare la tensione di rete! La tensione della rete elettrica di alimentazione deve corrispondere ai dati indicati sulla targhetta di identificazione dell'eletttroutensile.
Al fine di rilevare linee di alimentazione nasco-este, utilizzare adatte apparecchiature di ricercacoppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche puoprovocare lo sviluppo di incendi e di scosse elettriche.Danneggiando linee del gas si puo create il pericolo di esplosioni.Penetrando una tubazione dell'acqua si provocano seri danni materialioppure vi è il pericolo di provocare una scossa elettrica.
Se l'alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l'interrettatore di avvio/arresto e posizionarlo su arresto. In quello modo viene impedito un riaviamento incontrato.
- Polveri di materiali come vernici contenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute e possono causare reazioni allergiche, malattie delle vie respiratoriè e/o cancro. Materiale con tenente amianto delve essere lavorato escludamente da personale specializzato.

• Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
• Provedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel Vostro paese per i materiali da lavorare.

Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare lavorente.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
- Dopona rottura della mola abrasiva durante il funzionamento oppure in caso di danneggia-mento dei dispositivi di alloggiamento sulla cuffia di protezione/sull'eletttroutensile, l'eletttroutensile delve essere inviato immediatamente al Servizio Assistenza Clienti.

Regolare la cuffia di protezione in modo tale da impedire una scia di scintille in direzione dell'operaatore.
- Deve essere possibile ruotare la cuffia di protezione solamente azionando la leva di sbloccaggio della testata ingranaggi. In caso contrario l'elettROUTensile non deve essere più utilizzato in nessun caso e deve essere portato al Servizio di Assistenza Clienti.
Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti.
- Azionare il tasting di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'eletttroutensile potreb be subire dei danni.
- Dopo il montaggio dell'utensile abrasivo verificare prima dell'accessione, se l'utensile abrasivo è montato in modo corretto e più essere girato alla impedimenti. Assicurarsi che l'utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti.
Utilizzato l'electrontroutensile con generatori mobili di corrente è possibile che, durante la fase della messa in funzione, si abbia un calo della potenza oppure un comportamento atipico.
A causa di forza di contatto troppo elevata è possibile sovraccaricare l'eletttroutensile. Il sovraccarico può causare il sovrariscaldamento ed il danneggiamento dell'eletttroutensile. Dopo un'elevata sollecitazione far funzionare l'eletttroutensile alla; per alcuni minuti in funzionamento al minimo per raffreddare l'eletttroutensile.
Nonutilizzare l'eletttroutensile con un supporto per la troncatura.
- Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura!
Il dato di serraggio rapido deve essere utilizzato esclusivamente per mole abrasive da grosso e taglio. Utilizzare esclusivamente un dato di serraggio rapido in perfette condizioni e non danneggiato.
▶ Durante la rotazione non estrarre la testata ingranaggi - vedi figura 12, pagina 167.
Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.

Simboli

I symboli sotto indicatei sono necessari allalettura ed alla comprensione delle istruzioni d'uso. E im- portante conoscere bene i symboli ed il rispectivo significato. Un'interpretazione corretta dei symboli contribuisce adutilizzare meglio ed in modo più sicuro l'elettroutensile.

Simbolo Significato
BTI XXXX XXX	Codice prodotto
	Leggere tutte le avventenze di pe-ricolo e le istruzioni operative
	Prima di tutti gli interventi all'elettroutensile staccare la spina alla presa di corrente
	Mettere i guanti di protezione
	Portare protezione per l'udito.
	Indossare occhiali protettivi
	Direzione di movimento
	Per l'operazione utilizzare forza.
	Numero di giri minimo
	Numero di giri massimo
	Accensione
	Specnimento
	Bloccare l'interruttore di avvio/arresto
	Sbloccare il bloccaggio dell'interruttore di avvio/arresto

Simbolo Significato
X	Operazione vietata
√	Operazione permessa
↓	Prossima operazione
P1	Potenza nominale assorbita
P2	Potenza resa
nNumero giri nominale
nV	Campo di regolazione del numero di giri
d1	I = Lunghezza dell'alberino d1 = Diametro dell'alberino
d2	D = max. diametro del disco abrasivo d2 = Diametro interno del disco
ELECTRONIC	Preselezione del numero di giri
CONSTANT ELECTRONIC	Constant Electronic
KICK BACK STOP	Disinserimento del contraccolpo
	Protezione contro un riaviamento involontario La protezione contro un riaviamento involontario ha la funzione di impedire che l'eletttroutensile possa mettersi in movimento in maniera non controllata in segui-to ad un'interruzione dell'almen-tazione della corrente. Per la ripresa dell'esercizio ri-mettere l'interruttore di avvio/arresto sulla posizione di spento e riaccendere l'eletttroutensile.
	Limitatore di spunto alla partenza
i+	Informazione supplementare
	Levigatura della superficie
	Levigatura con foglio abrasivo
1	Peso in funzione della EPTA-Procedure 01/2003 con impugnatura supplementare anti-vibrazioni
2	Peso in funzione della EPTA-Procedure 01/2003 con impugnatura supplementare standard
/II Simbolo per classe di protezione II (isolato completeness)
LwA	Livello di potenza sonora
LpA	Livello di pressione acustica
K Insicurezza della misura
ah	Valore complessivo delle oscilla-zioni

Volume di fornitura

Smerigliatrice angolare, cuffia di protezione, impugnatura supplementare.

Cuffie di protezione speciali, utensile ed altri accessori illustrati o descritti non fanno parte del volume di fornitura standard.

L'accessorio completo è contentuto nel loro programma accessori.

Uso conforme alle norme

L'eeltroutensile è idoneo alla sgrossatura di materiali metallici, pietrosi e di ceramica nonché alla foratura di piastrelle.

Per la troncatura con abrasivo combinato deve essere impiegata una cuffia di protezione speciale per la troncatura.

Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere.

In combinazione con la protezione mano (accessorio) l'elettroutensile può essere utilizzato per la spazzolatura e la levigatura con platorelli elastici.

L'elettroutensile è idoneo esclusivamente per la lavorazione a secco.

Dati tecnici

I dati tecnici del prodotto sono indicati nella tabella a pagina 153.

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego,questi dati possono variare.

Dichiarazione di conformità (C)

Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, fino al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-3.

Fascicolo tecnico (2006/42/CE) presso: BTI Befestigungstechnik GmbH & Co. KG 74653 Ingelfingen, GERMANY

Informazioni sulla rumorosi-tà e sulla vibrazione

I valori di misura del prodotto sono indicati nella tabella a pagina 153.

Valori di emissione acustica rilevati conformamente a EN 60745-2-3.

Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformmente alla norma EN 60745-2-3.

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e cui essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'eletttroutensile. Qualora l'eletttroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni cui differire. Questo cui augmentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitatione da vibrazioni bisognerebbe considerare ancê i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'eletttroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Montaggio ed uso

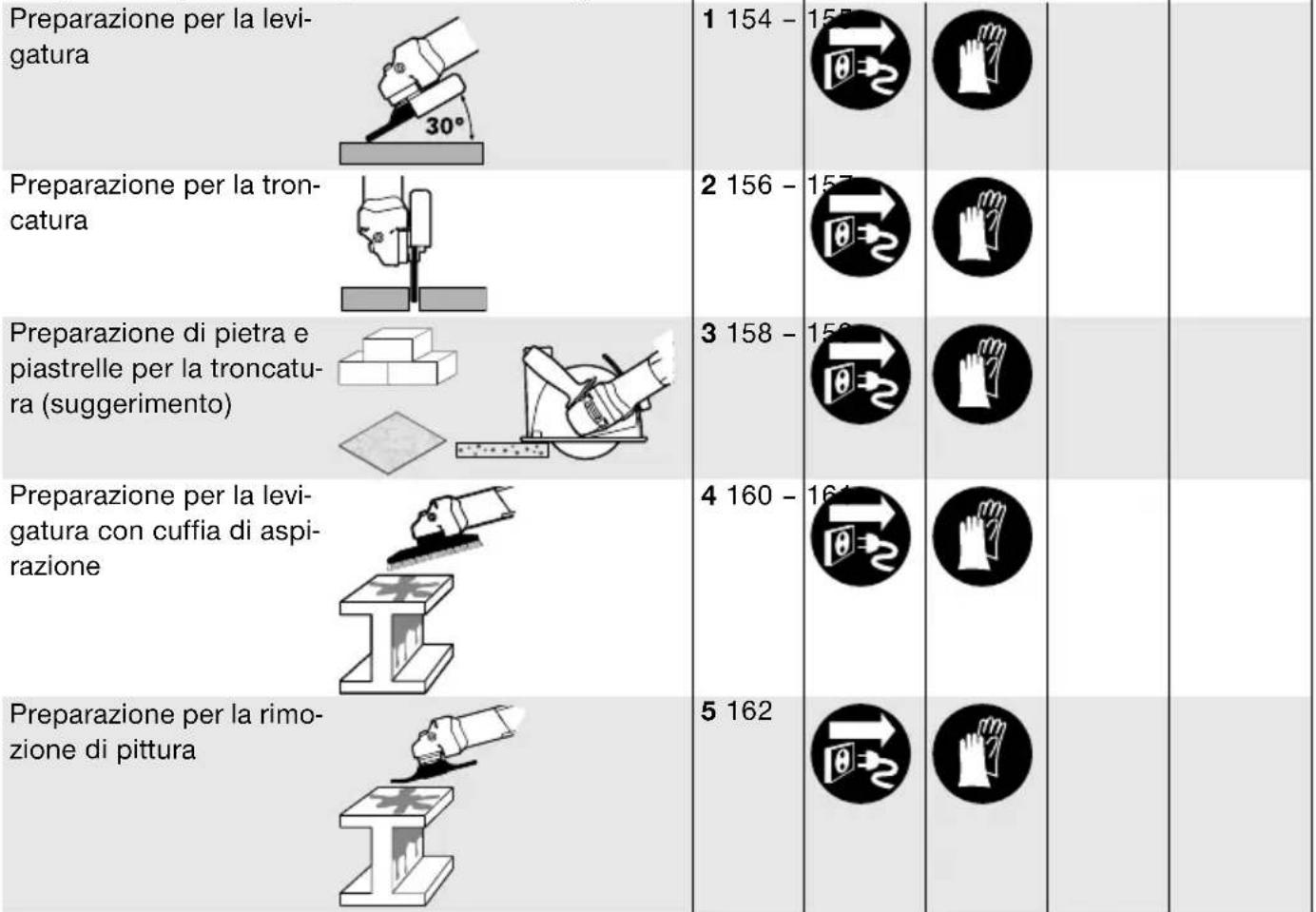

La tabella che segue illustra gli scopi delle operazioni per il montaggio ed il funzionamento dell'elettrotensile. Le istruzioni degli scopi delle operazioni vengono illustrate nella figuraindicata. A seconda del tipo dell'impiego sono necessarie combinazioni differenti delle istruzioni. Osservare le indicazioni di sicurezza.

Scopo dell'operazione Figura Osservare Pagina

Scopo dell'operazione Figura Osservare Pagina
Preparazione per la rimo-zione di ruggine	6 163
Preparazione per la fora-tura di piastrelle	7 164
Montaggio del dato di serraggio rapido	8 164 -	165
Smontaggio del dato di serraggio rapido	9 165
Accensione/spegnimen-to	10 165
Regolazione della prese-lezione del numero di giri	11 166
Rotazione della testata ingranaggi	12 167
Lavoro effettivo con la smerigliatrice angolare	13 168
area marcata in grigio: impugnatura (superficie di presa isolata)	14 168
Selezione dell'utensile abrasivo ammesso	15 169

Manutenzione e pulizia

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.

In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione. Soffiare spesso sulle feritoe di ventilazione e preinstallare un interruptore di sicurezza per correnti di guasto (PRCD). In caso di lavorazione di metalli è possibile che si depositi polvere conduc trice all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può essere pregiudicato.

Conservare et trattare con cura l'accessorio.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla BTI oppure da un centro di assistenza clienti autorizzato per elettrotensili BTI per evitare pericoli per la sicurezza.

Per anni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensableile comunicare sempre il codice articolo a 7 cifre riportato sulla targhetta di fabbricazione dell'eletttroutensile.

Smaltimento

Aviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Conformmente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elet

troutensili divertati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con agli riserva di modifiche tecniche.
