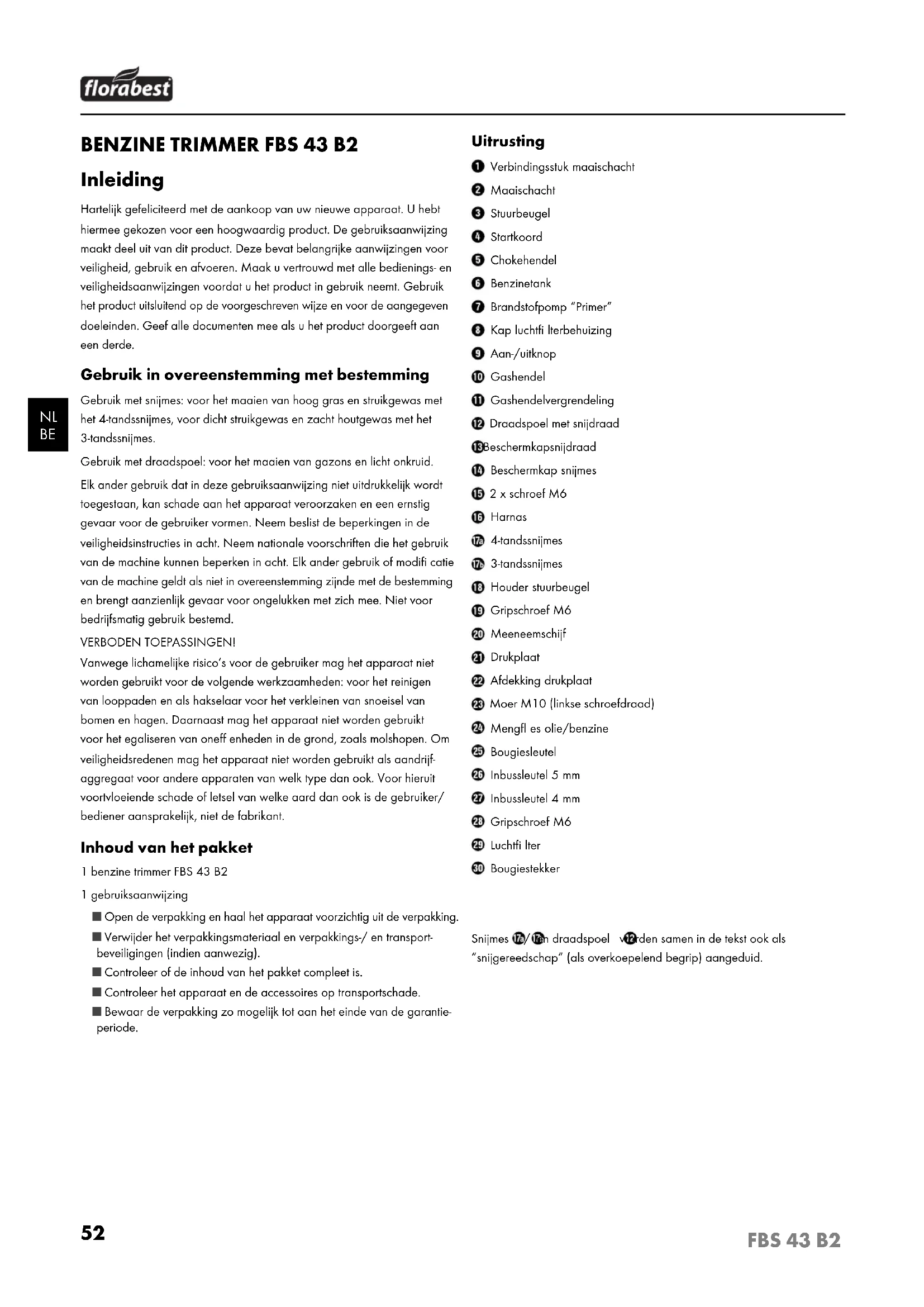

BENZINE TRIMMER FBS 43 B2
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoeren. Maak u vertrouwd met alle bedienings- en veiligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.
Gebruik in overeenstemming met bestemming
Gebruik met snijmes: voor het maaien van hoog gras en struikgewas met het 4-tandssnijmes, voor dicht struikgewas en zacht houtgewas met het 3-tandssnijmes.
Gebruik met draadspoel: voor het maaien van gazons en licht onkruid.
Elk ander gebruik dat in deze gebruiksaanwijzing niet uitdrukkelijk wordt toegestaan, kan schade aan het apparaat veroorzaken en een ernstig gevaar voor de gebruiker vormen. Neem beslist de beperkingen in de veiligheidsinstructies in acht. Neem nationale voorschriften die het gebruik van de machine kunnen beperken in acht. Elk ander gebruik of modifi catie van de machine geldt als niet in overeenstemming zijnde met de bestemming en brengt aanzienlijk gevaar voor ongelukken met zich mee. Niet voor bedrijfsmatig gebruik bestemd.
VERBODEN TOEPASSINGEN!
Vanwege lichamelijke risico's voor de gebruiker mag het apparaat niet worden gebruikt voor de volgende werkzaamheden: voor het reinigen van looppaden en als hakselaar voor het verkleinen van snoeisel van bomen en hagen. Daarnaast mag het apparaat niet worden gebruikt voor het egaliseren van oneff enheden in de grond, zoals molshopen. Om veiligheidsredenen mag het apparaat niet worden gebruikt als aandrijf-aggregaat voor andere apparaten van welk type dan ook. Voor hieruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener aansprakelijk, niet de fabrikant.
Inhoud van het pakket
1 benzine trimmer FBS 43 B2
1 gebruiksaanwijzing
■ Open de verpakking en haal het apparaat voorzichtig uit de verpakking.
■ Verwijder het verpakkingsmateriaal en verpakkings-/ en transportbeveiligingen (indien aanwezig).
■ Controleer of de inhoud van het pakket compleet is.
■ Controleer het apparaat en de accessoires op transportschade.
■ Bewaar de verpakking zo mogelijk tot aan het einde van de garantieperiode.
Uitrusting
① Verbindingsstuk maaischacht
② Maaischacht
③ Stuurbeugel
4 Startkoord
5 Chokehendel
6 Benzinetank
⑦ Brandstofpomp "Primer"
8 Kap luchtfi Iterbehuizing
9 Aan-/uitknop
10 Gashendel
⑪ Gashendelvergrendeling
12 Draadspoel met snijdraad
13Beschermkapsnijdraad
14 Beschermkap snijmes
15 2 x schroef M6
16 Harnas
17a 4-tandssnijmes
17b 3-tandssnijmes
18 Houder stuurbeugel
19 Gripschroef M6
20 Meeneemschijf
21 Drukplaat
22 Afdekking drukplaat
23 Moer M10 (linkse schroefdraad)
24 Mengfl es olie/benzine
25 Bougiesleutel
26 Inbussleutel 5 mm
27 Inbussleutel 4 mm
28 Gripschroef M6
29 Luchtfi Iter
30 Bougiestekker
Snijmes 17a/17n draadspoel worden samen in de tekst ook als "snijgereedschap" (als overkoepelend begrip) aangeduid.
Technische gegevens
Motortype: 2-taktmotor, luchtgekoeld, chroomcilinder
Motorvermogen (max.): 1,35 kW / 1,8 PS
Cilinderinhoud: 42,7 cm ^3
Stationair toerental motor: 2700 - 3400 min ^-1
Max. toerental motor
met snijmes: 10500 min
met draadspoel: 9000 min -1
Max. snijsnelheid met snijmes: 7850 min
met draadspoel: 6750 min
Aandrijving: Centrifugaalkoppeling
Maaicirkel draad ∅: 43 cm
Maaicirkel snijmes ∅: 25,5 cm
Draadlengte: 8,0 m
Draad-∅: 2,0 mm
Tankinhoud: 0,851
Brandstofverbruik bij
max. motorvermogen: 0,6 kg/h
Specifi ek brandstofverbruik
bij max. motorvermogen: 446 g/kWh
Geluids- en trillingsgegevens
Gemeten waarden voor geluid vastgesteld conform EN ISO 11806-1.
Het A-gewogen geluidsniveau bedraagt gemiddeld:
Geluidsdrukniveau L_DA : 96,3 dB(A)
■ Draag gehoorbescherming!
WAARSCHUWING!
Verminder ook de trillingsrisico's, bijv. het risico van "dode vingers", door vaak werkpauzes te nemen waarin u bijv. uw handen tegen elkaar aan wrijft!
Gebruik
Trillingsemissiewaarde q = 8,2 m/s²
Onzekerheid K = 1,5 m/
⚠ WAARSCHUWING!
Het in deze gebruiksaanwijzing aangegeven trillingsniveau is gemeten conform een in EN ISO 11806-1 genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De aangegeven trillingsmissie-waarde kan ook gebruikt worden voor een voorlopige beoordeling van de blootstelling. Het trillingsmissieniveau is afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke manier wordt gebruikt.
OPMERKING
■ Voor een nauwkeurige beoordeling van de trillingsbelasting tijdens een bepaalde werkperiode moeten ook de tijden worden meegerekend waarin het apparaat is uitgeschakeld, of wel loopt, maar niet wordt gebruikt. Dit kan de trillingsbelasting over de totale werkperiode duidelijk verminderen.
Veiligheidsvoorschriften
⚠ WAARSCHUWING!
Lees alle veiligheidsinstructies en aanwijzingen. Het niet naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.
LET OP!
■ Het apparaat en het verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met kunststofzakken, folie en kleine onderdelen spelen! Er bestaat verstikkingsgevaar!
Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.
Omgang
Draag nauwsluitende werkkleding die bescherming biedt, zoals een lange broek, veiligheidswerkschoenen, stevige veiligheidshandschoenen, een veiligheidshelm, een beschermmasker voor het gezicht of een veiligheidsbril ter bescherming van de ogen en goede oordopjes of andere gehoorbescherming tegen het lawaai.
Alleen afdoende geschoolde personen en volwassenen mogen het apparaat bedienen, instellen en onderhouden.
■ Oefen hoe u het apparaat moet hanteren bij uitgeschakelde motor als u niet vertrouw bent met het apparaat.
Zorg ervoor dat schroeven en verbindingselementen stevig zijn vastgedraaid. Werk nooit met het apparaat wanneer het niet correct is ingesteld of niet volledig of veilig is gemonteerd.
Open de benzinetank langzaam, om eventuele druk die zich onder de tankdop heeft gevormd te laten ontsnappen. Start het apparaat op minstens drie meter afstand van de plaats waar u hebt getankt om brand te voorkomen.
■ Houd het apparaat altijd met beide handen vast. Daarbij moeten de duimen en vingers de handgrepen omsluiten.
■ Werkhouding: bedien het apparaat niet in een ongemakkelijke stand, niet bij ontbrekend evenwicht, niet met uitgestrekte armen of met slechts één hand.
■ Zorg er altijd voor dat u stevig staat.
■ Gebruik altijd het meegeleverde harnas.
■ Zorg ervoor dat de handgrepen droog en schoon zijn en dat er geen benzinemengsel op komt.
- Gebruik het apparaat niet wanneer toeschouwers of dieren zich in in de onmiddellijke omgeving bevinden. Houd tijdens het maaien een minimale afstand van 15 meter tussen de gebruiker en andere personen of dieren aan.
Houd tijdens maaiwerkzaamheden tot op de grond een minimale afstand van 30 meter tussen de gebruiker en andere personen of dieren aan.
■ Controleer voorafgaand aan het maaien het terrein op voorwerpen, zoals metaaldelen, fl essen, stenen e.d. die kunnen worden weggeslingerd en daardoor letsel bij de gebruiker kunnen veroorzaken.
■ Houd de draadspoel op de gewenste hoogte. Voorkom dat u kleine voorwerpen (bijv. stenen) met de draadspoel aanraakt.
■ Houd de draadspoel altijd op de grond wanneer het apparaat in werking is.
Blijf bij maaiwerkzaamheden op schuinlopend terrein altijd onder het snijgereedschap. Maai of trim nooit op een gladde heuvel of helling waar u kunt uitglijden.
■ Zorg ervoor dat de draadspoel met geen enkel obstakel in aanraking komt als u de motor start.
■ Gebruik het apparaat nooit als het beschadigd is of gebreken vertoont.
- Trim en maai altijd in het hoogste toerentalbereik. Laat de motor bij het begin van het maaien of bij het trimmen niet op een laag toerental lopen.
■ Mocht u per ongeluk een vast voorwerp met het apparaat aanraken, schakel de motor dan meteen uit en inspecteer het apparaat op eventuele schade.
■ Schakel het apparaat uit voordat u het neerlegt.
■ Schakel de motor altijd uit voorafgaand aan werkzaamheden aan het snijgereedschap.
LET OP!
Aanvullende veiligheidsinstructies
■ Raak de uitlaat niet aan.
■ Gebruik het apparaat uitsluitend voor het beoogde doel, bijv. gras trimmen en maaiwerkzaamheden.
- Gebruik het apparaat niet langdurig achtereen, las regelmatig pauzes in.
- Gebruik het apparaat niet als u onder invloed van alcohol, drugs of medicijnen bent.
■ Gebruik het apparaat uitsluitend wanneer de bijbehorende beschermkap bevestigd en in goede toestand is.
Elke modifi catie van het product kan de persoonlijke veiligheid in gevaar brengen en resulteert in het vervallen van de fabrieksgarantie.
■ Gebruik het apparaat nooit in de buurt van licht ontvlambare vloeistoff en of gassen, noch in gesloten ruimtes, noch in de openlucht. Dit kan explosies en/of brand tot gevolg hebben.
■ Gebruik geen andere snijgereedschappen. Gebruik voor uw eigen veiligheid uitsluitend accessoires en extra apparatuur die in de gebruiksaanwijzing worden beschreven. Het gebruik van andere dan in de gebruiksaanwijzing aanbevolen snijgereedschappen of accessoires kan persoonlijk letselgevaar voor u betekenen.
Veiligheidsvoorzieningen
Bij werkzaamheden met het apparaat moet de bijbehorende kunststofbeschermkap voor gebruik met het snijmes resp. de draadspoel zijn gemonteerd, om het wegslingeren van voorwerpen te voorkomen.
⚠ WAARSCHUWING!
■ Maai nooit terwijl andere personen, met name kinderen of dieren, in de buurt zijn.
■ Houd een veilige afstand van 15 m aan. Schakel het apparaat bij nadering van mens of dier onmiddellijk uit.
⚠ LET OP! VERGIFTIGINGSGEVAAR!
■ Uitlaatgassen, brandstoff en en smeerstoff en zijn giftig. Uitlaatgassen mogen niet worden ingeademd.
Betekenis van de aanwijzingsplaatjes op het apparaat!
Waarschuwing! Lees voorafgaand aan ingebruikname de gebruiksaanwijzing!
Draag gehoorbescherming!
Draag een veiligheidsbril!
Draag stevige schoenen!
Draag veiligheidshandschoenen!
Draag hoofdbescherming!
Bescherm het apparaat tegen regen en vocht!
Let op weggeslingerde delen!
Schakel het apparaat uit en trek de bougiestekker los voordat u onderhoudswerkzaamheden verricht!
De afstand tussen de machine en derden moet minstens 15 meter bedragen!
Snijgereedschap (snijmes / snijdraad) loopt na!
Let op, hete onderdelen. Afstand houden!
Vul om de 20 bedrijfsuren een beetje vet bij (aandrijfvet)
Pas op terugslag!
Voorzichtig - benzine is extreem licht ontvlambaar!
Explosiegevaar! Mors geen brandstof!
Let op! Verstikkingsgevaar!
Voorzichtig! Giftige koolmonoxidedampen!
Gebruik het apparaat niet in gesloten ruimtes!
Voorzichtig! Letselgevaar door draaiend snijmes!
Houd handen en voeten op afstand!
Indicatie van het geluidsvermogensniveau L _WA in dB.
Indicatie van de mengverhouding benzine-olie.
Vuur, open licht en roken verboden!
Opmerking! Linkse schroefdraad.
Opmerking! Stuurbeugel monteren.
Max. toerental per minuut.
⚠ WAARSCHUWING!
■ Benzine is uiterst ontvlambaar. Bewaar benzine uitsluitend in de daarvoor bestemde jerrycans/vaten.
■ Tank alleen in de openlucht en rook niet.
- Bij draaiende motor of als het apparaat heet is, mag de tanksluiting niet worden geopend en mag er geen benzine worden bijgevuld.
Als er benzine gemorst is, mag geen poging worden gedaan om de motor te starten. In plaats daarvan moet het apparaat uit de met benzine vervuilde zone worden verwijderd Elke ontstekingspoging moet worden vermeden tot de benzinedampen zijn vervluchtigd.
■ Om veiligheidsredenen moeten de benzinetank en de tanksluiting bij beschadiging worden vervangen.
Voorafgaand aan gebruik
LET OP!
■ Draag tijdens het maaien altijd antislip-veiligheidsschoenen en passende veiligheidskleding zoals veiligheidshandschoenen, een veiligheidshelm, een beschermingsmasker of een veiligheidsbril, en gehoorbescherming.
■ Controleer het terrein waarop het apparaat wordt gebruikt en verwijder voorwerpen die gegrepen en weggeslingerd kunnen worden.
■ Voorafgaand aan het gebruik en na het laten vallen of andere inwerkingen van slagen of stoten moet altijd door visuele inspectie worden gecontroleerd of de snijgereedschappen, bevestigingsbouten alsmede de complete snij-unit beschadigd zijn. Versleten of beschadigde snijgereedschappen en bevestigingsbouten moeten worden vervangen.
■ Voorafgaand aan het gebruik moet altijd door visuele inspectie worden gecontroleerd of de snijgereedschappen zijn versleten of beschadigd. Ter voorkoming van onbalans mogen versleten of beschadigde snijgereedschappen en bevestigingsbouten alleen paarsgewijs worden vervangen.
Beperk de geluidsontwikkeling en trillingen tot een minimum!
- Gebruik uitsluitend apparaten die in onberispelijke toestand zijn.
■ Onderhoud en reinig het apparaat regelmatig.
■ Pas uw werkwijze aan het apparaat aan.
■ Voorkom overbelasting van het apparaat.
■ Laat het apparaat eventueel nakijken.
■ Schakel het apparaat uit wanneer het niet wordt gebruikt.
■ Draag veiligheidshandschoenen.
Veiligheidsmaatregelen bij de omgang met het snijmes
■ Voor omstanders bestaat er gevaar voor verblinding of letsel. Houd in alle richtingen een minimale afstand van 15 meter tussen uzelf en andere personen of dieren aan.
- Gebruik het apparaat niet wanneer niet alle onderdelen van snijmes correct zijn geïnstalleerd.
■ Het snijmes kan met een ruk door voorwerpen worden weggeslingerd. Dit kan letsel aan armen en benen tot gevolg hebben. Stop onmiddellijk de motor en wacht tot het snijmes tot stilstand is gekomen als het apparaat met oneigenlijke voorwerpen in aanraking komt. Controleer het snijmes op schade. Vervang het snijmes altijd wanneer het verbogen of gescheurd is.
■ Het snijmes slingert voorwerpen en ook aarde heftig weg. Dit kan verblinding of letsel veroorzaken. Draag oog-, gezichts- en beenbescherming. Verwijder voorwerpen altijd uit de werkzone voordat u het snijmes gebruikt.
■ Het snijmes draait nog door nadat u de gashendel loslaat. Het nog draaiende snijmes kan snijwonden bij u of omstanders veroorzaken. Schakel de motor uit en vergewis u ervan dat het snijmes tot stilstand is gekomen voordat u werkzaamheden van welke aard dan ook uitvoert aan het snijmes.
Ingebruikname
Montage
Stuurbeugel monteren (afb. 3a - 3c)
Monteer de stuurbeugel 3 zoals weergegeven op de afbeeldingen 3a - 3c. De stuurbeugel 3 moet worden uitgericht zoals weergegeven op de afbeeldingen 3a - 3c. Draai de gripschroef 19 pas helemaal vast wanneer u de optimale werkpositie met het harnas 16ebt ingesteld (zie het hoofdstuk Harnas omdoen/maaihoogte instellen).
■ Om de stuurbeugel ③ op de juiste afstand van het lichaam in te stellen en zo ook te zorgen voor voldoende afstand tussen u en de motor, maakt u de beide schroeven aan de onderkant van de stuurbeugel ③ los (zie afb. 8j).
Maaischacht monteren (4a - 4c)
Druk de vergrendelingshendel A in en schuif de maaischacht 2 (zie afb. 4a) in het verbindingsstuk van de maaischacht 1. Let er daarbij op dat de aandrijfassen binnen in de maaischacht 2 in elkaar glijden, draai eventueel licht aan de draadspoel 12 het snijmes 17a/17b De haak van de vergrendelingshendel A et in het gat B vallen. Draai de gripschroef 28ast zoals weergegeven op afbeelding 4c.
Snijmes-beschermkap monteren
⚠ WAARSCHUWING!
Bij werkzaamheden met het snijmes moet de snijmes-beschermkap gemonteerd zijn. De snijmes-beschermkap wordt met 2 schroeven op de maaischacht 2 bevestigd, zoals weergegeven in afbeelding 5.
Snijmessen monteren/vervangen
■ Monteer/vervang de snijmessen7a/17oals weergegeven op de afbeeldingen 6a - 6g.
■ Zet het snijmets/ Wast op de meeneemschijf (zie afb. 6c).
■ Steek de drukplaat 21 op de schroefdraad van de tandas (zie afb. 6d).
■ Plaats de afdelling van de drukplaat ^22 (zie afb. 6e).
■ Zoek het boorgat van de meeneemschijf, breng die op één lijn met de daaronder liggende groef en zet hem vast met de meegeleverde inbussleutel 26, draai daarna de moer 28ast met de bougiesleutel (25 afb. 6f + 6g).
OPMERKING! Linkse schroefdraad!
De snijmessen 17a/17e zijn bij levering voorzien van plastic beschermkappen. Deze moeten voor het gebruik worden verwijderd en bij nietgebruik weer worden aangebracht.
⚠ LET OP! SCHERPE KANTEN, DRAAG VEILIGHEIDSHANDSCHOENEN
LET OP! Monteer de snijdraad-beschermkap 13 op de snijmes-beschermkap 14
Bij werkzaamheden met de snijdraad moet ook de snijdraad-beschermkap 13 worden gemonteerd. Monteer de snijdraad-beschermkap 13 zoals weergegeven in afbeelding 7a.
Let erop dat de snijdraad-beschermkap 13 goed vastklikt. Aan de binnenkant van de snijdraad-beschermkap 13 bevindt zich een mes F (zie afb. 7a). Dit mes is afgedekt met een beschermhuls (zie afb. 7a.).
■ Verwijder de beschermhuls 📍 voorafgaand aan de werkzaamheden en breng deze na afl oop weer aan.
Draadspoel monteren/vervangen
■ Monteer/vervang de draadspoel 12 zoals weergegeven in afbeelding 7c.
■ Zoek het boorgat van de meeneemschijf 20, breng het op één lijn met de daaronder liggende groef en zet vast met de meegeleverde inbussleutel 25, schroef daarna de draadspoel 18p de schroefdraad.
OPMERKING! Linkse schroefdraad!
Harnas omdoen
OPMERKING
- Om zonder vermoeidheid te kunnen werken kunt u op de volgende punten instellingen uitvoeren. Al naar gelang de lichaamsgrootte kunnen de instellingen variëren.
Stel voor aanvang van de werkzaamheden het harnas en de stuurbeugel in overeenkomstig de lichaamsgrootte.
■ Balanceer de benzinemotormaaier met gemonteerd snijgereedschap zodanig uit, dat het snijgereedschap, zonder dat de bosmaaier met de handen wordt aangeraakt, net boven de grond zweeft.
1.) Doe het harnas om en voeg de beide delen van het harnas samen tot ze vastklikken (zie afb. 8a - 8b).
2.) Trek, zoals weergegeven in afbeelding 8c, aan het harnas om dit op het midden van het lichaam te plaatsen en aan te passen aan de omvang van het bovenlichaam.
3.) Trek de beide schouderriemen strak zoals weergegeven in afbeelding 8d.
4.) Trek aan het harnas, zoals weergegeven in afbeelding 8e om de juiste positie van de benzinemotormaier aan het harnas in te stellen.
5.) Hang de musketonhaak in (zie afb. 8f - 8h) en borg deze met het rode riemstuk van het snelopeningsmechanisme.
6.) Neem nu de benzinemotormaaier en hang deze, zoals weergegeven op afbeelding 8i, met de houder Ⓚ in de musketonhaak ⏻
De houder ⚡ kan bovendien met 1 schroef Mworden losgemaakt en verschoven om de beste uitrichting van de benzinemotormaaier in te stellen.
7.) De stuurbeugel 3 kan worden versteld met 2 schroeven Noor uitrichting van de stuurbeugel 3 aan de onderkant.
Maaihoogte instellen
■ Doe het harnas 16 om zoals weergegeven in afbeelding 8a - 8c.
■ Haak het apparaat in het harnas (zie afb. 8d).
■ Stel met de verschillende riemverstellers op het harnas de optimale werk- en maaipositie in (zie afb. 8e).
■ Maak vervolgens een paar heen en weer gaande bewegingen zonder de motor te starten om de optimale lengte van het harnas in te stellen (zie afb. 9a).
■ Het harnas is voorzien van een snelopeningsmechanisme. Trek aan het rode riemstuk Lvanneer u het apparaat snel moet afdoen (zie afb. 8k).
Haak het apparaat in het harnas (zie afb. 8d).
Stel met de verschillende riemverstellers op het harnas de optimale werk- en maaipositie in (zie afb. 8e).
Maak vervolgens een paar heen en weer gaande bewegingen zonder de motor te starten om de optimale lengte van het harnas in te stellen (zie afb. 9a).
Het harnas is voorzien van een snelopeningsmechanisme. Trek aan het rode riemstuk Lvanneer u het apparaat snel moet afdoen (zie afb. 8k).
LET OP!
■ Gebruik altijd het harnas wanneer u met het apparaat werkt. Bevestig de maaier aan het harnas zodra u de motor hebt gestart en deze stationair loopt. Schakel de motor uit voordat u het harnas afneemt.
Brandstof en olie
LET OP!
■ Gebruik geen brandstofmengsel dat meer dan 90 dagen is opgeslagen.
Aanbevolen brandstoff en:
■ Gebruik uitsluitend een mengsel van loodvrije benzine en speciale 2-takt-motorolie. Stel het brandstofmengsel samen op basis van de brandstofmengtabel.
■ Doe de juiste hoeveelheid benzine en 2-taktolie in de meegeleverde mengfl es (zie Brandstofmengtabel). Schud de fl es daarna goed.
Brandstofmengtabel
Mengprocedure: 40 delen benzine op 1 deel olie
Benzine 2-taktolie
| 1 liter 25 ml | |
| 5 liter 125 ml | |
Bediening
LET OP!
■ Neem de wettelijke bepalingen voor bescherming tegen geluidsoverlast in acht.
Controleer het apparaat voor elke ingebruikname op:
■ Dichtheid van het brandstofsysteem.
■ Onberispelijke toestand en volledigheid van de beveiligingsvoorzieningen en de maai-inrichting.
■ Vastzitten van alle schroefverbindingen.
■ Soepele beweegbaarheid van alle bewegende onderdelen.
Starten bij koude motor
LET OP!
■ Laat nooit de startkabel terugslingeren. Dit kan schade veroorzaken.
1.) Vul de tank. (Zie ook sectie "Brandstof en olie").
2.) Druk 6x op de brandstofpomp⑦ (Primer).
3.) Zet de aan-/uitknop⑨ op "I".
4.) Zet de chokehendel⑤ op "|"
5.) Houd het apparaat goed vast en trek het startkoord 4 aan tot u weerstand voelt. Trek vervolgens het startkoord 4 snel aan. Het apparaat start.
6.) Herhaal de stappen 4–5 als de motor niet start.
7.) Zodra de motor loopt, drukt u op de gashendel ^10 om de auto-choke te activeren.
Lees de sectie "Schema voor hulp bij storingen" als de motor ook na meer-dere pogingen niet aanslaat.
LET OP!
■ Trek het startkoord 4 altijd rechtuit. Houd de greep van het startkoord 4 vast wanneer het startkoord 4 weer wordt ingetrokken. Laat het startkoord 4 ooit los zodat het terugschiet.
OPMERKING
Bij zeer hoge buitentemperaturen kan het voorkomen dat ook bij een koude motor zonder choke moet worden gestart!
Starten bij warme motor
(Het apparaat heeft minder dan 15-20 minuten stilgestaan)
1.) Zet de aan-/uitknop⑨ op "I".
2.) De chokehendel 5 moet op " | ↑ staan.
3.) Houd het apparaat goed vast en trekhet startkoord 4 aan tot u weerstand voelt. Trek vervolgens het stratkoord 4 snel aan. Het apparaat moet na 1-2 keer trekken starten. Als het apparaat na 6 keer trekken nog niet start, herhaalt u stap 1-7 onder "Starten bij koude motor".
Motor uitschakelen
Volgorde bij noodstop
Als het apparaat onmiddellijk moet worden gestopt, zet u de aan-/uit-knop 9 op "0".
Normale volgorde
Laat de gashendel 10 los en wacht tot de motor is stationair draait. Zet de aan-/uitknop 9 p "0".
LET OP!
Bij stationair draaien moet het snijmes stilstaan. Als het snijmes draait, moet de carburateur worden afgesteld!
Werkinstructies
Oefen voordat u het apparaat gaat gebruiken alle werktechnieken (zie afb. 9a - 9c) bij uitgeschakelde motor.
Snijdraad langer maken
Om de snijdraad langer te maken, laat u de motor met vol gas lopen en tikt u de draadspoel 12 op de grond. De draad wordt automatisch langer. Het mes op de snijdraad-beschermkap 13 verkort de draad tot de toegestane lengte (zie afb. 9d).
LET OP!
Gazon-/gras-/onkruidresten hopen zich op onder de snijmes-beschermkap 14.
■ Verwijder de resten bij uitgeschakelde motor met een plamuurmes of iets dergelijks.
Verschillende maaimethoden
Trimmen / maaien (snijmes evt. met draadspoel)
■ Beweeg het apparaat in een sikkelvormige maalbeweging heen en weer (zie afb. 9a).
■ Houd het snijgereedschap parallel aan de grond en stel de gewenste maaihoogte vast.
Laag trimmen (met draadspoel)
■ Houd het apparaat iets schuin boven de grond (zie afb. 9b).
Maai altijd van u af. Beweeg het apparaat niet naar u toe.
Afmaaien (met draadspoel)
Bij afmaaien maait u alle vegetatie tot aan de grond weg. Daartoe draait u de draadspoel in een hoek van 30 graden naar rechts. Zet de handgreep in de gewenste positie (zie afb. 9c).
Maaien bij een boom / hekwerk / fundering (met draadspoel)
OPMERKING
Als de draad in aanraking komt met bomen, stenen, stenen muren of funderingen, slijt de draad af of gaat deze rafelen. Als de draad tegen hekwerk slaat, breekt de draad af.
LET OP!
■ Verwijder met het apparaat geen voorwerpen van looppaden e.d.! De benzinemotormaier is een krachtig apparaat en kleine stenen of andere voorwerpen kunnen 15 meter en meer worden weggeslingerd en resulteren in letsel of beschadigingen aan auto's, huizen en ramen.
Klemzitten
Schakel onmiddellijk de motor uit als het snijgereedschap blokkeert. Verwijder gras en struikgewas uit het apparaat voordat u het weer in gebruik neemt.
Terugslag voorkomen
Bij het werken met het snijmes bestaat er gevaar voor een terugslag wanneer het snijmes in contact komt met vaste obstakels (boomstam, tak, boomstronk, steen e.d.). Het apparaat wordt daarbij tegen de draairichting van het snijgereedschap in teruggeslingerd. Dit kan ertoe leiden dat u de controle over het apparaat verliest. Gebruik het apparaat niet in de nabijheid van hekken, metalen kozijnen, afperkingsstenen of funderingen. Voor het maaien van zacht houtgewas plaatst u het apparaat zoals weergegeven op afb. 9e om terugslag te voorkomen.
Onderhoud en reiniging
Reinigen
OPMERKING
■ Na elk gebruik moet het apparaat grondig worden gereinigd.
■ Schakel het apparaat uit en maak de bougiestekker los voordat u reinigingswerkzaamheden uitvoert.
■ Reinig het apparaat regelmatig met een vochtige doek en een beetje afwasmiddel. Let daarbij op dat er geen water in het apparaat binnendringt!
Draadspoel / snijdraad vervangen
1.) De draadspoel 12 moet worden gedemonteerd zoals beschreven onder "Draadspoel monteren/vervangen". Druk de draadspoel 12 samen (zie afb. 12a) en neem een helft van de behuizing af (zie afb. 12b).
2.) Neem het spoelplateau Kuit de draadspoelbehuizing (zie afb. 12c + 12d).
3.) Verwijder een eventueel nog aanwezig restant van de snijdraad.
4.) Leg een nieuwe snijdraad in het midden neer en laat de zo ontstane lus uit de uitsparing van het spoelplateau hangen (zie afb. 12d).
5.) Wikkel de draad onder spanning op, tegen de wijzers van de klok in. Het spoelplateau scheidt daarbij de beide helften van de snijdraad (zie afb. 12e).
6.) Haak de laatste 15 cm van beide draaduiteinden in de tegenoverliggende draadhouder van het spoelplateau (zie afb. 12f).
7.) Leid de beide draaduiteinden door de metalen oogjes in de draadspoelbehuizing (zie afb. 12f).
8.) Druk het spoelplateau in draadspoelbehuizing (zie afb. 12f).
9.) Voeg de behuizinghelften weer samen.
10.) Trek kort en krachtig aan beide draaduiteinden om deze uit de draadhouders los te maken (zie afb. 12g).
11.) Kort overtollige draad tot 13 cm in. Dit vermindert de belasting van de motor tijdens het starten en opwarmen.
12.) Monteer draadspoel weer (zie het hoofdstuk Draadspoel monteren/vervangen). Sla punt 3-6 over als de complete draadspoel wordt vervangen.
Luchtfi Iter onderhouden
Vervuilde luchtfi liters zorgen voor een afname van het motorvermogen door te geringe luchttoevoer naar de carburateur.
Regelmatige controle is daarom noodzakelijk. Het luchtfi Iter29 moet om de 25 bedrijfsuren worden gecontroleerd en zo nodig worden gereinigd.
Bij zeer stoffi ge lucht moet het luchtfi Iter vaker worden gecontroleerd.
1.) Verwijder de kap van de luchtfi Iterbehuizing ^8 (zie afb. 10a).
2.) Neem het luchtfi lte29 uit (zie afb. 10b + 10c).
3.) Reinig het luchtfi lte29 door het uit te kloppen of (met perslucht) schoon te blazen.
4.) De montage vindt in omgekeerde volgorde plaats.
LET OP!
■ Reinig het luchtfi Iter nooit met benzine of brandbare oplosmiddelen.
Bougie onderhouden
1.) Trek de bougiestekker 30 (zie afb. 11a) los.
2.) Maak de bougie los met de meegeleverde bougiesleutel ^25 .
3.) De montage vindt in omgekeerde volgorde plaats.
Elektrodenafstand = 0,6 mm (afstand tussen de elektroden waartussen de ontstekingsvonk wordt opgewekt). Draai de bougie met een momentsleutel (verkrijgbaar in de vakhandel) aan met 12 tot 15 Nm. Controleer de bougie voor het eerst na 10 bedrijfsuren op vervuiling en reinig deze zo nodig met een koperdraadborstel.
Pleeg daarna om de 50 uur onderhoud aan de bougie.
Beschermkapmes slijpen
Het beschermkapmes (zie afb. 7a) kan mettertijd bot worden. Mocht u dit vaststellen, maak dan de 2 schroeven los waarmee het beschermkapmes op de snijdraad-beschermkap bevestigd. Zet het mes vast in een bankschroef. Slijp het mes met een slijpsteen en let erop dat u de hoek van de snijkant handhaaft. Slijp in één richting.
Bij alle werkzaamheden aan de carburateur moet eerst de kap van de luchtfi Iterbehuizing ^8 , zoals weergegeven op afb. 10a, worden gedemonteerd.
Gaskabel instellen
Als het maximale toerental van het apparaat mettertijd niet meer wordt bereikt en alle andere oorzaken zoals beschreven in de sectie "Schema voor hulp bij storingen" zijn uitgesloten, kan het nodig zijn de gaskabel af te stellen.
OPMERKING
■ Controleer voor eerst of de carburateur bij volledig ingedrukte gas-hendel volledig opengaat.
Dit is het geval wanneer de carburateurschuif (zie afb. 13b) bij vol gas volledig geopend is. Afbeelding 13a toont de correcte instelling. Als de carburateurschuif niet volledig geopend is, moet de gaskabel worden afgesteld.
Voor het afstellen van de gaskabel zijn de volgende stappen nodig:
■ Draai de contramoe (zie afb. 13a) een paar slagen los. Draai de stelschroef (zie afb. 13a) uit, tot de carburateurschuif bij vol gas volledig geopend is (zie afb. 13b).
■ Draai de contramoe© weer vast.
Stationair toerental instellen
LET OP!
■ Stel het stationair toerental in bij warme motor.
Als het apparaat uitgaat wanneer de gashendel niet wordt bediend en alle andere oorzaken zoals beschreven in de sectie "Schema voor hulp bij storingen" zijn uitgesloten, moet het stationair toerental worden bijgesteld. Draai hiertoe de stelschroef voor stationair toerental Ⓞ (zie afb. 5a) met de wijzers van de klok mee, tot het apparaat bij stationair toerental rustig loopt. Als het stationair toerental zo hoog is dat het snijgereedschap meedraait, moet dit door de stelschroef voor stationair toerental naar links te draaien zo ver worden verlaagd tot het snijgereedschap niet meer meedraait.
Aandrijving smeren
■ Vul om de 20 bedrijfsuren een beetje aandrijfvet bij (ca. 10 g). Open hiertoe de schroef Ⓗ (zie afb. 7c).
Bestelling van vervangingsonderdelen
Vervangingsonderdelen bestellen
Bij het bestellen van vervangingsonderdelen moeten de volgende gegevens worden opgegeven:
■ Type apparaat
■ Artikelnummer van het apparaat
■ Identifi catienummer van het apparaat
Actuele prijzen en informatie vindt u op
www.kompernass.com
Opslag en transport
■ Berg het apparaat op een veilige plaats op.
Berg het apparaat en de accessoires veilig op, beschermd tegen open vuur en hitte/ontstekingsbronnen, zoals gasgeisers, wasdrogers, oliekachels of draagbare radiatoren, enz.
■ Houd de snijmes-beschermkap 14, de draadspoel 12 en de motor bij opslag altijd vrij van maairesten.
■ Schakel het apparaat uit en maak de bougiestekke30 los voordat u onderhoudswerkzaamheden uitvoert.
Apparaat opslaan
Wanneer u het apparaat langer dan 30 dagen opslaat, moet het hierop worden voorbereid. Anders verdampt de resterende brandstof in de carburateur met achterlating van een rubberachtig bodembezinksel. Dit kan het starten bemoeilijken en dure reparatiewerkzaamheden tot gevolg hebben.
1.) Draai de tankdop los om eventuele druk in de benzinetank 6 weg te nemen. Giet de benzinetank 6 voorzichtig leeg.
2.) Start de motor en laat deze draaien tot hij stopt, om de brandstof uit de carburateur te verwijderen.
3.) Laat de motor ca. 10 minuten afkoelen.
4.) Verwijder de bougie (zie het hoofdstuk Bougie onderhouden).
5.) Giet 1 theelepel 2-taktolie in de verbrandingskamer. Trek meerdere keren aan het startkoord 4 om alle mechanische delen met olie te smeren. Plaats de bougie terug.
OPMERKING
Berg het apparaat droog en zo ver mogelijk uit de buurt van mogelijke ontstekingsbronnen op.
Opnieuw in gebruik nemen
1.) Verwijder de bougie (zie het hoofdstuk Bougie onderhouden).
2.) Trek snel aan het startkoord ^4 om overtollige olie uit de verbrandingskamer te verwijderen.
3.) Reinig de bougie en let op de juiste afstand tussen de elektroden op de bougie.
4.) Vul de benzinetank6. Zie de sectie "Brandstof en olie".
Vervoeren
■ Wanneer u het apparaat wilt vervoeren, maakt u de benzinetank 6 leeg, zoals beschreven in de sectie "Opslag en transport". Demonteer de stuurbeugel 3 n de maaischacht 2 als beschreven in de sectie Stuurbeugel/maaischacht monteren.
Schema voor hulp bij storingen
# = Storing
- = Mogelijke oorzaak
* = Oplossing van de storing
# Het apparaat gaat niet aan.
- Foutieve procedure bij het starten.
* Volg de aanwijzingen voor het starten
- Beroete of vochtige bougie
* Reinig de bougie of vervang hem.
- Verkeerde instelling van de carburateur
Neem contact op met de klantendienst
# Het apparaat gaat aan, maar heeft niet het volledige vermogen.
- Verkeerde instelling van de chokehendel 5
* Zet de chokehendel op " |.|
- Verontreinigd luchtfi 2fter
* Reinig het luchtfi Iter
- Verkeerde instelling van de carburateur
Neem contact op met de klantendienst
# De motor loopt onregelmatig.
- Verkeerde elektrodenafstand van de bougie
* Reinig de bougie en stel de afstand van de elektroden in of vervang de bougie.
- Verkeerde instelling van de carburateur
Neem contact op met de klantendienst
Garantie
U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Neem telefonisch contact op met uw servicepunt, mocht u aanspraak willen maken op de garantie. Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.
De garantie geldt uitsluitend voor materiaal- of fabricagefouten, echter niet voor transportschade, aan slijtage onderhevige delen of voor beschadigingen van breekbare delen, bijv. schakelaars of accu's. Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden.
Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefi liaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt.
De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld, echter uiterlijk twee dagen na de aankoopdatum. Voor reparaties na afl oop van de garantieperiode worden kosten in rekening gebracht.
Service
WAARSCHUWING!
■ Laat uw apparaat uitsluitend door gekwalifi ceerd deskundig personeel en alleen met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
NL Service Nederland
Bereikbaarheid hotline:
maandag t/m vrijdag van 8:00 uur - 20:00 uur (MET)
Importeur
Deverpakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.
Het apparaat en de accessoires bestaan uit verschillende materialen, zoals metaal en kunststoff en.
Informatie over mogelijkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeentereinigingsdienst.
Milieubescherming
■ Leeg de benzine- en olietank zorgvuldig en lever uw apparaat in bij een recyclepunt. De gebruikte kunststof- en metaalonderdelen kunnen worden gescheiden voor hergebruik.
■ Lever oude olie en benzineresten in bij een afvalverwerkingspunt en giet deze niet in de riolering of in de afvoer.
■ Lever verontreinigd onderhoudsmateriaal en grondstoff en in bij een daarvoor bestemd inzamelpunt.
Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:
Machinerichtlijn (2006/42/EC)
Elektromagnetische compatibiliteit (2004/108/EC)
Outdoor-richtlijn (2005 / 88 / EC)
Emissies richtlijn (2004/26/EC)
Toegepaste geharmoniseerde normen
EN ISO 11806-1: 2011
EN ISO 14982: 2009
Type / apparaatbeschrijving:
Benzine trimmer FBS 43 B2
Productiejaar: 01 - 2014
Serienummer: IAN 97786
CE
Semi Uguzlu
- Kwaliteitsmanager -
Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.
Inhaltsverzeichnis
Einleitung 62
