BEDIENUNGSANLEITUNG FBS 43 B2 FLORABEST

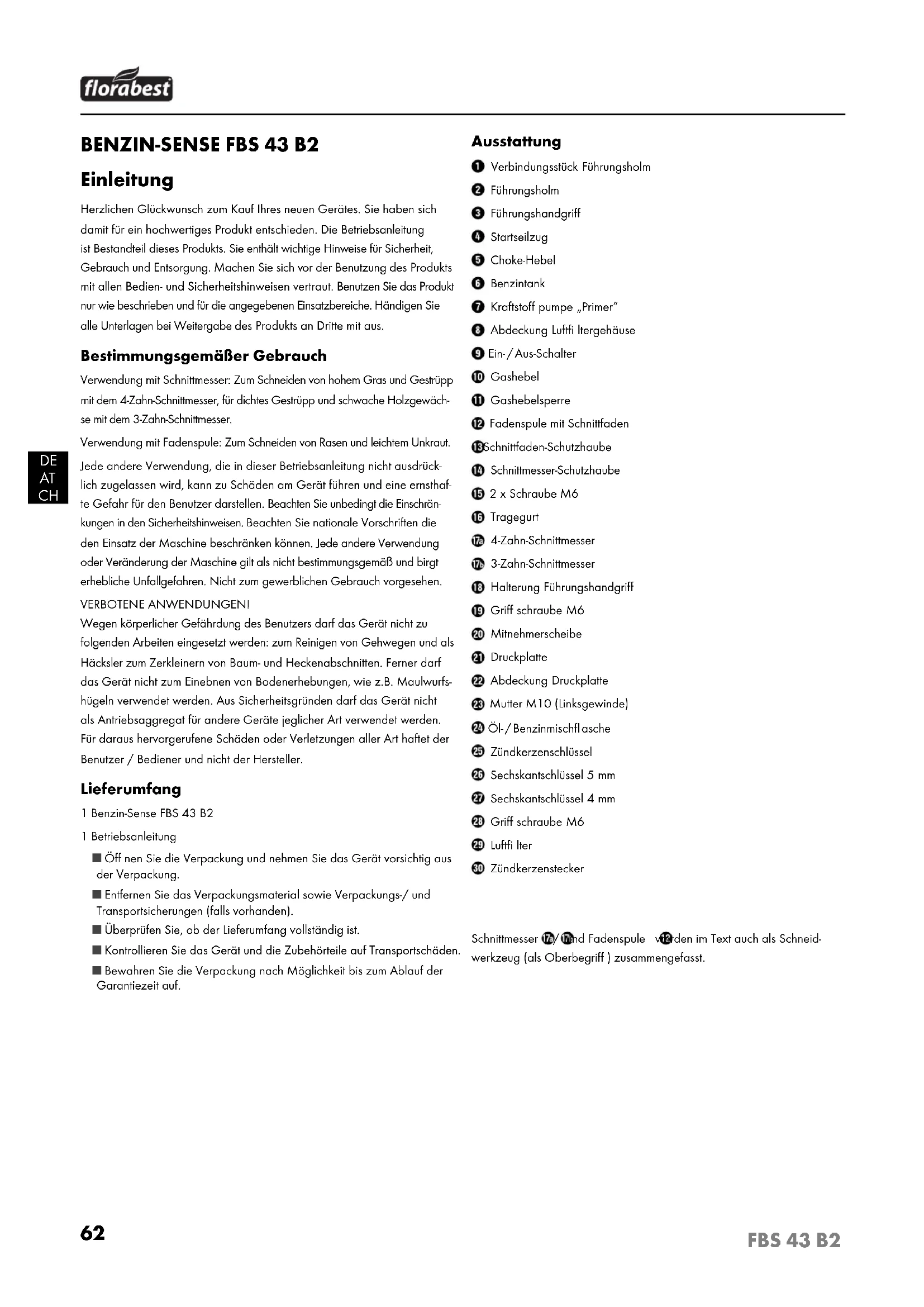

Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Verwendung mit Schnittmesser: Zum Schneiden von hohem Gras und Gestrüpp mit dem 4-Zahn-Schnittmesser, für dichtes Gestrüpp und schwache Holzgewäch- se mit dem 3-Zahn-Schnittmesser. Verwendung mit Fadenspule: Zum Schneiden von Rasen und leichtem Unkraut. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrück- lich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthaf- te Gefahr für den Benutzer darstellen. Beachten Sie unbedingt die Einschrän- kungen in den Sicherheitshinweisen. Beachten Sie nationale Vorschriften die den Einsatz der Maschine beschränken können. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch vorgesehen. VERBOTENE ANWENDUNGEN! Wegen körperlicher Gefährdung des Benutzers darf das Gerät nicht zu folgenden Arbeiten eingesetzt werden: zum Reinigen von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf das Gerät nicht zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfs- hügeln verwendet werden. Aus Sicherheitsgründen darf das Gerät nicht als Antriebsaggregat für andere Geräte jeglicher Art verwendet werden. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer / Bediener und nicht der Hersteller. Lieferumfang 1 Benzin-Sense FBS 43 B2 1 Betriebsanleitung ■ Öff nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung. ■ Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden). ■ Überprüfen Sie, ob der Lieferumfang vollständig ist. ■ Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. ■ Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Ausstattung Verbindungsstück Führungsholm Führungsholm Führungshandgriff Startseilzug Choke-Hebel Benzintank Kraftstoff pumpe „Primer“ Abdeckung Luftfi ltergehäuse Ein- / Aus-Schalter Gashebel Gashebelsperre Fadenspule mit Schnittfaden Schnittfaden-Schutzhaube Schnittmesser-Schutzhaube 2 x Schraube M6 Tragegurt 4-Zahn-Schnittmesser 3-Zahn-Schnittmesser Halterung Führungshandgriff Griff schraube M6 Mitnehmerscheibe Druckplatte Abdeckung Druckplatte Mutter M10 (Linksgewinde) Öl- / Benzinmischfl asche Zündkerzenschlüssel Sechskantschlüssel 5 mm Sechskantschlüssel 4 mm Griff schraube M6 Luftfi lter Zündkerzenstecker Schnittmesser / und Fadenspule werden im Text auch als Schneid- werkzeug (als Oberbegriff ) zusammengefasst. IB_97786_FBS43B2_LB3.indb 62IB_97786_FBS43B2_LB3.indb 62 03.07.14 15:2403.07.14 15:2463 FBS 43 B2

Technische Daten Motortyp: 2-Takt-Motor, luftgekühlt, Chromzylinder Motorleistung (max.): 1,35 kW / 1,8 PS Hubraum: 42,7 cm³ Leerlaufdrehzahl Motor: 2700 - 3400 min

Max. Drehzahl Motor mit Schnittmesser: 10500 min

mit Fadenspule: 9000 min

Max. Schnittgeschwin- digkeit mit Schnittmesser: 7850 min

mit Fadenspule: 6750 min

Zündung: Elektronisch Antrieb: Zentrifugalkupplung Gewicht (leerer Tank): 8 kg Schnittkreis-Faden Ø: 43 cm Schnittkreis-Schnittmesser Ø: 25,5 cm Fadenlänge: 8,0 m Faden-Ø: 2,0 mm Tankinhalt: 0,85 l Zündkerze: Champion RCJ7Y Krafstoff verbrauch bei max. Motorleistung: 0,6 kg / h spezifi scher Kraftstoff verbrauch bei max. Motorleistung: 446 g / kWh Geräusch- und Vibrationsinformationen Messwert für Geräusch ermittelt entsprechend EN ISO 11806-1. Der A-bewertete Geräuschpegel beträgt typischerweise: Schalldruckpegel L

: 96,3 dB(A) Unsicherheit K

: 2,5 dB Schallleistungspegel L

: 110,3 dB(A) Unsicherheit K

: 2,5 dB ACHTUNG! ■ Tragen Sie einen Gehörschutz! WARNUNG! ■ Vermindern Sie auch die Schwingungsrisiken z.B. das Risiko einer Weiß- fi ngererkrankung durch häufi ge Arbeitspausen in denen Sie z.B. ihre Handfl ächen aneinander reiben! Betrieb Schwingungsemissionswert a

Unsicherheit K = 1,5 m / s

WARNUNG! ■ Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN ISO 11806-1 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungs- belastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. HINWEIS

Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berück- sichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelas- tung über den gesamten Arbeitszeitraum deutlich reduzieren. Sicherheitshinweise WARNUNG! ■ Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verletzungen verursachen. ACHTUNG! ■ Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Erstickungsgefahr! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Handhabung ■ Tragen Sie anliegende Arbeitskleidung, die Schutz bietet, wie eine lange Hose, sichere Arbeitsschuhe, strapazierfähige Schutzhandschuhe, einen Schutzhelm, eine Schutzmaske für das Gesicht oder eine Schutzbrille zum Schutz der Augen und gute Ohrwatte oder einen anderen Gehörschutz gegen den Lärm. ■ Nur ausreichend geschulte Personen und Erwachsene dürfen das Gerät bedienen, einstellen und warten. ■ Sind Sie mit dem Gerät nicht vertraut, üben Sie den Umgang bei nicht laufendem Motor. ■ Achten Sie darauf, dass Schrauben und Verbindungselemente fest angezogen sind. Bedienen Sie das Gerät nie, wenn es nicht richtig eingestellt, nicht vollständig oder sicher zusammengesetzt ist. ■ Öff nen Sie den Benzintank langsam, um eventuellen Druck abzulassen, der sich im Tankdeckel gebildet hat. Um Brandgefahr vorzubeugen, entfernen Sie sich mindestens 3 Meter vom Auftankbereich, bevor Sie das Gerät anlassen. ■ Halten Sie das Gerät stets mit beiden Händen fest. Dabei sollen Daumen und Finger die Griff e umschließen. ■ Arbeitshaltung: Das Gerät nicht in unbequemer Stellung, nicht bei fehlendem Gleichgewicht, mit ausgestreckten Armen oder nur mit einer Hand bedienen. ■ Achten Sie immer auf festen Stand. ■ Benutzen Sie immer den mitgelieferten Tragegurt. ■ Achten Sie darauf, dass die Griff e trocken und sauber sind und keinerlei Benzingemisch daran haftet. ■ Benutzen Sie das Gerät nicht, wenn Zuschauer oder Tiere sich in unmittelba- rer Nähe befi nden. Halten Sie während der Mäharbeiten einen Mindestab- stand von 15 Metern zwischen Benutzer und anderen Personen oder Tieren. Halten Sie bei Abmäharbeiten bis zum Boden bitte einen Mindestabstand von 30 Metern zwischen Benutzer und anderen Personen oder Tieren. IB_97786_FBS43B2_LB3.indb 63IB_97786_FBS43B2_LB3.indb 63 03.07.14 15:2403.07.14 15:2464 FBS 43 B2

■ Überprüfen Sie vor dem Arbeiten das Gelände auf Gegenstände, wie Metallteile, Flaschen, Steine o.ä. die weggeschleudert werden können und dadurch Verletzungen beim Benutzer verursachen. ■ Führen Sie die Fadenspule in der gewünschten Höhe. Vermeiden Sie es, kleine Gegenstände (z.B. Steine) mit der Fadenspule zu berühren. ■ Halten Sie die Fadenspule stets auf dem Boden, wenn das Gerät in Betrieb ist. ■ Bei Mäharbeiten am Hang stehen Sie bitte stets unterhalb des Schneid- werkzeugs. Schneiden oder trimmen Sie niemals an einem glatten, rutschigen Hügel oder Abhang. ■ Bevor Sie den Motor anlassen, vergewissern Sie sich, dass die Faden- spule mit keinem Hindernis in Berührung kommt. ■ Benutzen Sie das Gerät niemals, wenn es beschädigt ist oder Mängel aufweist. ■ Trimmen und schneiden Sie immer im oberen Drehzahlbereich. Lassen Sie den Motor zu Beginn des Mähens oder während des Trimmens nicht in niedriger Drehzahl laufen. ■ Sollten Sie aus Versehen einen festen Gegenstand mit dem Gerät berühren, schalten Sie den Motor sofort aus und untersuchen Sie das Gerät auf eventuelle Schäden. ■ Schalten Sie das Gerät ab, bevor Sie es abstellen. ■ Stellen Sie den Motor immer vor Arbeiten an dem Schneidwerkzeug ab. ACHTUNG! Zusätzliche Sicherheitshinweise ■ Den Auspuff nicht berühren. ■ Benutzen Sie das Gerät nur zum vorgesehenen Zweck, wie Rasen- trimmen und Mäharbeiten. ■ Benutzen Sie das Gerät nicht über einen längeren Zeitraum, machen Sie regelmäßig Pausen. ■ Das Gerät nicht unter Alkohol- oder Drogeneinfl uss betätigen. ■ Das Gerät nur benutzen, wenn die entsprechende Schutzhaube installiert und in gutem Zustand ist. ■ Jegliche Veränderungen an dem Produkt können die persönliche Sicher- heit gefährden und lassen die Herstellergarantie verfallen. ■ Benutzen Sie das Gerät niemals in der Nähe von leicht entfl ammbaren Flüssigkeiten oder Gasen, weder in geschlossenen Räumen noch im Freien. Explosionen und / oder Brand können die Folge sein. ■ Verwenden Sie keine anderen Schneidwerkzeuge. Zu Ihrer eigenen Sicherheit verwenden Sie nur Zubehör und Zusatzgeräte, die in der Betriebsanleitung angegeben werden. Der Gebrauch anderer als der in der Betriebsanleitung empfohlenen Schneidwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten. Sicherheitsvorrichtungen Beim Arbeiten mit dem Gerät muss die entsprechende Kunststoff schutzhaube für Schnittmesser- oder Fadenbetrieb montiert sein, um das Wegschleudern von Gegenständen zu verhindern. WARNUNG! ■ Mähen Sie niemals, während andere Personen, insbesondere Kinder oder Tiere, in der Nähe sind. ■ Halten Sie einen Sicherheitsabstand von 15 m ein. Bei Annäherung stellen Sie das Gerät unverzüglich ab. ACHTUNG! VERGIFTUNGSGEFAHR! ■ Abgase, Kraftstoff e, und Schmierstoff e sind giftig. Abgase dürfen nicht eingeatmet werden. Erläuterungen der Hinweisschilder auf dem Gerät! Warnung! Vor Inbetriebnahme Betriebsanleitung lesen! Gehörschutz tragen! Schutzbrille tragen! Festes Schuhwerk tragen! Schutzhandschuhe tragen! Kopfschutz tragen! Gerät vor Regen oder Nässe schützen! Achten Sie auf weggeschleuderte Teile! Vor Wartungsarbeiten Gerät abstellen und Zündkerzenstecker abziehen! Der Abstand zwischen der Maschine und Dritte muss mindestens 15 Meter betragen! Schneidwerkzeug (Schnittmesser / Schnittfaden) läuft nach! Achtung, heiße Teile. Abstand halten! 20 h Ergänzen Sie alle 20 Betriebsstunden etwas Fett (Getriebefl ießfett) Vorsicht vor Rückstoß! Vorsicht - Benzin ist extrem leicht entzündlich! Explosi- onsgefahr! Keinen Kraftstoff verschütten! Achtung! Erstickungsgefahr! Vorsicht! Giftige CO-Dämpfe! Gerät nicht in geschlossenen Räumen verwenden! Vorsicht! Verletzungsgefahr durch drehendes Schnitt- messer! Hände und Füße fernhalten!

Angabe des Schallleistungspegels L

in dB. Angabe des Benzin-Öl Mischungsverhältnisses. Feuer, off enes Licht und Rauchen verboten! Hinweis! Linksgewinde.

Hinweis! Führungshandgriff montieren. min

WARNUNG! ■ Benzin ist hochgradig entfl ammbar. Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf. ■ Tanken Sie nur im Freien und rauchen Sie nicht. ■ Während der Motor läuft oder bei heißem Gerät darf der Tankver- schluss nicht geöff net oder Benzin nachgefüllt werden. ■ Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinver- schmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verfl üchtigt haben. ■ Aus Sicherheitsgründen sind Benzintank und Tankverschlüsse bei Beschädigung auszutauschen. Vor dem Gebrauch ACHTUNG! ■ Während des Mähens sind immer rutschfeste Sich erheitsschuhe und entsprechende Sicherheitskleidung wie Schutzhandschuhe, einen Schutzhelm, eine Schutzmaske oder eine Schutzbrille sowie einen Gehörschutz zu tragen. ■ Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Gegenstände, die erfasst und weggeschleudert werden können. ■ Vor dem Gebrauch und nach dem Fallenlassen oder anderen Stoßeinwirkungen ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befestigungsbolzen sowie die gesamte Schneid- einheit beschädigt ist. Abgenutzte oder beschädigte Schneidwerk- zeuge und Befestigungsbolzen müssen ausgetauscht werden. ■ Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge angenutzt oder beschädigt sind. Zur Vermeidung einer Umwucht dürfen abgenutzte oder beschädigte Schneidwerkzeu- ge und Befestigungsbolzen nur satzweise ausgetauscht werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum! ■ Verwenden Sie nur einwandfreie Geräte. ■ Warten und reinigen Sie das Gerät regelmäßig. ■ Passen Sie Ihre Arbeitsweise dem Gerät an. ■ Überlasten Sie das Gerät nicht. ■ Lassen Sie das Gerät gegebenenfalls überprüfen. ■ Schalten Sie das Gerät aus, wenn es nicht benutzt wird. ■ Tragen Sie Schutzhandschuhe. Sicherheitsmaßnahmen beim Umgang mit dem Schnittmesser ■ Umstehende Personen können Erblindung oder Verletzungen erleiden. Halten Sie in allen Richtungen einen Abstand von 15 Metern zwischen sich und anderen Personen oder Tieren ein. ■ Benutzen Sie das Gerät nicht, wenn nicht alle Schnittmesseranbauten ordnungsgemäß installiert sind. ■ Das Schnittmesser kann ruckartig von Gegenständen weggeschleudert werden. Dies kann zu Verletzungen an Armen und Beinen führen. Sollte das Gerät auf Fremdkörper treff en, stoppen Sie den Motor sofort und warten Sie, bis das Schnittmesser zum Stillstand gekommen ist. Über- prüfen Sie das Schnittmesser auf Schäden. Ersetzen Sie das Schnittmes- ser immer, wenn es verbogen oder gerissen ist. ■ Das Schnittmesser schleudert Gegenstände und auch Erde heftig weg. Dies kann Erblindung oder Verletzungen verursachen. Tragen Sie Augen-, Gesichts- und Beinschutz. Entfernen Sie Gegenstände immer aus dem Arbeitsbereich, bevor Sie das Schnittmesser einsetzen. ■ Das Schnittmesser läuft aus, wenn der Gashebel losgelassen wurde. Ein auslaufendes Schnittmesser kann Ihnen oder umherstehenden Personen Schnittverletzungen zufügen. Bevor Sie am Schnittmesser irgendwelche Arbeiten vornehmen, stellen Sie den Motor ab und vergewissern Sie sich, dass das Schnittmesser zum Stillstand gekommen ist. Inbetriebnahme Montage Führungshandgriff montieren (Abb. 3a - 3c) ■ Montieren Sie den Führungshandgriff wie in den Abbildungen 3a - 3c dargestellt. Der Führungshandgriff sollte wie in Abbildungen 3a - 3c dargestellt ausgerichtet werden. Ziehen Sie die Griff schraube erst dann ganz fest, wenn Sie die optimale Arbeitsposition mit dem Tragegurt eingestellt haben (siehe Kapitel Tragegurt anlegen/Einstellen der Schnitthöhe). ■ Um den Führungshandgriff in die richtige Entfernung vom Körper ein- zustellen und somit auch genügend Abstand zwischen Motor und Ihnen zu gewährleisten, lösen Sie die beiden Schrauben an der Unterseite des Führungshandgriff es (siehe Abb. 8j). Führungsholm montieren (4a - 4c) ■ Drücken Sie den Arretierhebel und schieben Sie den Führungsholm (siehe Abb. 4a) in das Verbindungsstück des Führungsholmes . Achten Sie dabei darauf, dass die Antriebswellen im Inneren des Führungsholmes ineinander gleiten, gegebenenfalls leicht an der Fadenspule /dem Schnittmesser / drehen. Der Haken des Arretierhebels muss in das Loch einrasten. Ziehen Sie die Griff schraube fest, wie in Abbildung 4c dargestellt. Schnittmesser-Schutzhaube montieren WARNUNG! ■ Beim Arbeiten mit dem Schnittmesser muss die Schnittmesser-Schutzhaube montiert sein. Die Schnittmesser-Schutzhaube wird mit 2 Schrauben an dem Führungsholm befestigt, wie in Abbildung 5 dargestellt. Schnittmesser montieren/ersetzen ■ Montieren/Ersetzen Sie die Schnittmesser / , wie in den Abbildungen 6a - 6g dargestellt. ■ Schnittmesser / auf der Mitnehmerscheibe arretieren (siehe Abb. 6c). ■ Druckplatte über das Gewinde der Zahnwelle stecken (siehe Abb. 6d). ■ Abdeckung Druckplatte aufstecken (siehe Abb. 6e). ■ Die Bohrung der Mitnehmerscheibe suchen, mit der darunter liegenden Kerbe überein bringen und mit dem mitgelieferten Sechskantschlüssel kontern, nun die Mutter mit dem Zündkerzenschlüssel anziehen (siehe Abb. 6f + 6g). HINWEIS! Linksgewinde! ■ Die Schnittmesser / sind bei der Auslieferung mit Plastikschutzkappen versehen. Diese sind vor dem Gebrauch zu entfernen und bei Nichtge- brauch wieder anzubringen.

ACHTUNG! SCHARFE KANTEN, TRAGEN SIE SCHUTZ-

HANDSCHUHE ■ ACHTUNG! Schnittfaden-Schutzhaube an der Schnittmesser-Schutz- haube montieren. ■ Beim Arbeiten mit dem Schnittfaden muss zusätzlich die Schnittfaden- Schutzhaube montiert werden. Die Montage der Schnittfaden- Schutzhaube erfolgt wie in der Abbildung 7a dargestellt. ■ Achten Sie darauf, dass die Schnittfaden-Schutzhaube richtig einrastet. An der Innenseite der Schnittfaden-Schutzhaube befi ndet sich ein Messer (siehe Abb. 7a). Dieses ist mit einer Schutzhülle (siehe Abb. 7a.) abgedeckt. ■ Entfernen Sie die Schutzhülle vor Arbeitsbeginn und bringen Sie diesen nach dem Arbeiten wieder an. IB_97786_FBS43B2_LB3.indb 65IB_97786_FBS43B2_LB3.indb 65 03.07.14 15:2403.07.14 15:2466 FBS 43 B2

Fadenspule montieren/ersetzen ■ Montieren/Ersetzen Sie die Fadenspule wie in der Abbildung 7c dargestellt. ■ Die Bohrung der Mitnehmerscheibe suchen, mit der darunter liegenden Kerbe übereinbringen und mit dem mitgelieferten Sechskantschlüssel arretieren, nun die Fadenspule auf das Gewinde schrauben. HINWEIS! Linksgewinde! Tragegurt anlegen HINWEIS

Um ein Ermüdungsfreies Arbeiten zu gewährleisten, können Sie an folgenden Punkten Einstellungen vornehmen. Je nach Körpergröße, können die Einstellungen variieren. ■ Vor Arbeitsbeginn den Tragegurt und den Handgriff entsprechend der Körpergröße einstellen. ■ Die Benzin-Sense mit montiertem Schneidewerkzeug so ausbalancieren, dass das Schneidewerkzeug, ohne dass die Benzin-Sense mit den Hän- den berührt wird, nur knapp über dem Boden schwebt. 1.) Legen Sie den Tragegurt an und fügen die beiden Tragegurtteile zusammen bis sie einrasten (siehe Abb. 8a - 8b). 2.) Ziehen Sie wie in Abbildung 8c dargstellt, an dem Tragegurt, um den Tragegurt mittig am Körper auszurichten und dem Oberkörperumfang entsprechend anzupassen. 3.) Um nun die beiden Schultergurte zu straff en, ziehen Sie an den beiden Schultergurten, wie in Abbildung 8d dargestellt. 4.) Um die richtige Position der Benzin-Sense am Tragegurt einzustellen, ziehen Sie an dem Tragegurt, wie in Abbildung 8e dargestellt. 5.) Hängen Sie den Karabiner ein (siehe Abb. 8f - 8h) und sichern Sie ihn mit dem roten Gurtstück von dem Schnellöff nungsmechanismus. 6.) Nehmen Sie jetzt die Benzin-Sense und hängen Sie sie, wie in Abbil- dung 8i dargestellt, mit der Halterung in den Karabiner ein. Die Halterung kann zusätzlich durch 1 Schraube gelöst und verscho- ben werden, um die beste Ausrichtung der Benzin-Sense einzustellen. 7.) Der Führungshandgriff kann jetzt noch durch 2 Schrauben an der Unterseite zur Ausrichtung des Führungshandgriff verstellt werden. Schnitthöhe einstellen ■ Tragegurt wie in Abbildung 8a - 8c dargestellt anlegen. ■ Das Gerät am Tragegurt einhaken (siehe Abb. 8d). ■ Mit den verschiedenen Gurtverstellern am Tragegurt optimale Arbeits- und Schnittposition einstellen (siehe Abb. 8e). ■ Um die optimale Tragegurtlänge festzustellen, machen Sie anschließend einige Schwingbewegungen ohne den Motor anzulassen (siehe Abb. 9a). ■ Der Tragegurt ist mit einem Schnellöff nungsmechanismus ausgestattet. Ziehen Sie an dem roten Gurtstück , falls Sie das Gerät schnell ablegen müssen (siehe Abb. 8k). ACHTUNG! ■ Benutzen Sie den Tragegurt immer, wenn Sie mit dem Gerät arbeiten. Bringen Sie den Gurt an, sobald Sie den Motor gestartet haben und er im Leerlauf läuft. Schalten Sie den Motor aus, bevor Sie den Tragegurt abnehmen. Treibstoff und Öl ACHTUNG! ■ Verwenden Sie kein Treibstoff gemisch, welches mehr als 90 Tage gelagert wurde. Empfohlene Treibstoff e: ■ Benutzen Sie nur ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Motoröl. Mischen Sie das Treibstoff gemisch nach der Treibstoff - Mischtabelle an. ■ Geben Sie jeweils die richtige Menge Benzin und 2-Takt-Öl in die beiliegende Mischfl asche (siehe Treibstoff -Mischtabelle). Schütteln Sie anschließend den Behälter gut durch. Treibstoff -Mischtabelle Mischverfahren: 40 Teile Benzin auf 1 Teil Öl Benzin 2-Takt-Öl 1 Liter 25 ml 5 Liter 125 ml Bedienung ACHTUNG! ■ Beachten Sie bitte die gesetzlichen Bestimmungen zur Lärmschutz- verordnung. Prüfen Sie das Gerät vor jeder Inbetriebnahme auf: ■ Dichtheit des Treibstoff systems. ■ Einwandfreien Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung. ■ Festen Sitz sämtlicher Verschraubungen. ■ Leichtgängigkeit aller beweglichen Teile. Starten bei kaltem Motor ACHTUNG! ■ Lassen Sie niemals den Startseilzug zurückschleudern. Dies kann zu Beschädigungen führen. 1.) Füllen Sie den Tank. (Siehe auch Abschnitt “Treibstoff und Öl”). 2.) Kraftstoff pumpe (Primer) 6 x drücken. 3.) Ein- / Aus-Schalter auf „I“ schalten. 4.) Choke-Hebel auf „ “ stellen. 5.) Das Gerät gut festhalten und den Startseilzug bis zum ersten Widerstand herausziehen. Jetzt den Startseilzug rasch anziehen. Das Gerät startet. 6.) Sollte der Motor nicht starten, wiederholen Sie die Schritte 4–5. 7.) Sobald der Motor läuft, drücken Sie den Gashebel ,um den Auto- Choke zu lösen. Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie den Abschnitt „Fehlersuchplan“. ACHTUNG! ■ Ziehen Sie den Startseilzug stets gerade heraus. Halten Sie den Griff des Startseilzugs fest , wenn sich der Startseilzug wieder einzieht. Lassen Sie den Startseilzug nie zurückschnellen. HINWEIS

Bei sehr hohen Außentemperaturen kann es vorkommen, dass auch bei kaltem Motor ohne Choke gestartet werden muss! Starten bei warmem Motor (Das Gerät stand für weniger als 15–20 Minuten still) 1.) Ein- / Aus-Schalter auf „I“ schalten. 2.) Choke-Hebel muss auf „ “ stehen. 3.) Gerät gut festhalten und den Startseilzug bis zum ersten Widerstand he- rausziehen. Jetzt den Startseilzug rasch anziehen. Das Gerät sollte nach 1–2 Zügen starten. Falls das Gerät nach 6 Zügen immer noch nicht startet, wiederholen Sie die Schritte 1-7 unter „Starten bei kaltem Motor” starten. IB_97786_FBS43B2_LB3.indb 66IB_97786_FBS43B2_LB3.indb 66 03.07.14 15:2403.07.14 15:2467 FBS 43 B2

Motor abstellen Not-Aus Schrittfolge Falls es notwendig ist, das Gerät sofort zu stoppen, stellen Sie hierzu den Ein- / Aus-Schalter auf „0“. Normale Schrittfolge ■ Lassen Sie den Gashebel los und warten Sie bis der Motor in Leer- laufgeschwindigkeit übergegangen ist. Stellen Sie dann den Ein- / Aus- Schalter auf „0“. ACHTUNG! ■ Im Leerlauf muss das Schnittmesser stillstehen. Sollte sich das Schnitt- messer drehen, ist der Vergaser einzustellen! Arbeitshinweise Trainieren Sie vor Einsatz des Gerätes sämtliche Arbeitstechniken (siehe Abb. 9a - 9c) bei abgestelltem Motor. Schnittfaden verlängern Zur Verlängerung des Schnittfadens lassen Sie den Motor auf Vollgas laufen und tippen Sie die Fadenspule auf den Boden. Der Faden wird automatisch verlängert. Das Messer an der Schnittfaden-Schutzhaube kürzt den Faden auf die zulässige Länge (siehe Abb. 9d). ACHTUNG! Rasen- / Gras- / Unkrautreste verfangen sich unterhalb der Schnittmesser- Schutzhaube

■ Entfernen Sie die Reste bei abgeschaltetem Motor mit einem Spachtel oder dergleichen. Verschiedene Schnittverfahren Trimmen / Mähen (Schnittmesser ggf. mit Fadenspule) ■ Schwingen Sie das Gerät in sichelartiger Mähbewegung (siehe Abb. 9a). ■ Halten Sie das Schneidwerkzeug parallel zum Boden und legen Sie die gewünschte Schnitthöhe fest. Niedriges Trimmen (mit Fadenspule) ■ Halten Sie das Gerät mit einer leichten Neigung über den Boden (siehe Abb. 9b). Schneiden Sie immer von sich weg. Ziehen Sie das Gerät nicht zu sich hin. Abmähen (mit Fadenspule) ■ Beim Abmähen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie die Fadenspule im 30 Grad Winkel nach rechts. Stel- len Sie den Handgriff in die gewünschte Position (siehe Abb. 9c). Schneiden an Baum / Zaun / Fundament (mit Fadenspule) HINWEIS

Kommt der Faden mit Bäumen, Steinen, Steinmauern oder Fundamen- ten in Berührung, nutzt er sich ab oder franst aus. Schlägt der Faden gegen Zaungefl echt, bricht er ab. ACHTUNG! ■ Entfernen Sie mit dem Gerät keine Gegenstände von Fußwegen usw.! Die Benzin-Sense ist ein kraftvolles Gerät und kleine Steine oder andere Gegenstände können 15 Meter und mehr weggeschleu- dert werden und zu Verletzungen oder Beschädigungen an Autos, Häusern und Fenstern führen. Verklemmen Sollte das Schneidwerkzeug blockieren, stellen Sie unverzüglich den Mo- tor ab. Befreien Sie das Gerät von Gras und Gestrüpp, bevor Sie es erneut in Betrieb nehmen. Vermeiden von Rückschlag Beim Arbeiten mit dem Schnittmesser besteht die Gefahr des Rückschlages, wenn dieses auf feste Hindernisse (Baumstamm, Ast, Baumstumpf, Stein oder dergleichen) triff t. Das Gerät wird dabei gegen die Drehrichtung des Schneidwerkzeugs zurückgeschleudert. Dies kann zum Verlust der Kontrolle über das Gerät führen. Benutzen Sie das Schnittmesser nicht in der Nähe von Zäunen, Metallpfosten, Grenzsteinen oder Fundamenten. Zum Schneiden von schwachem Holzgewächs positionieren Sie das Gerät wie in Abb. 9e darge- stellt, um Rückschläge zu vermeiden. Wartung und Reinigung Reinigung HINWEIS

Nach jedem Gebrauch sollte das Gerät gründlich gereinigt werden. ■ Schalten Sie das Gerät vor Reinigungsarbeiten immer aus und ziehen den Zündkerzenstecker ab. ■ Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Spülmittel. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Fadenspule / Schnittfaden ersetzen 1.) Die Fadenspule , ist wie in Abschnitt Fadenspule montieren / ersetzen zu demontieren. Die Fadenspule zusammendrücken (siehe Abb. 12a) und eine Gehäusehälfte abnehmen (siehe Abb. 12b). 2.) Spulenteller aus dem Fadenspulen-Gehäuse entnehmen (siehe Abb. 12c + 12d). 3.) Evtl. noch vorhandenen Schnittfaden entfernen. 4.) Neuen Schnittfaden in der Mitte zusammenlegen und die entstandene Schlaufe in die Aussparung des Spulentellers einhängen (siehe Abb. 12d). 5.) Faden unter Spannung gegen den Uhrzeigersinn aufwickeln. Der Spulen- teller trennt dabei die beiden Hälften des Schnittfadens (siehe Abb. 12e). 6.) Die letzten 15 cm der beiden Fadenenden in die gegenüberliegenden Fadenhalter des Spulentellers einhaken (siehe Abb. 12f). 7.) Die beiden Fadenenden durch die Metallösen im Fadenspulen-Gehäuse führen (siehe Abb. 12f). 8.) Spulenteller in das Fadenspulen-Gehäuse drücken (siehe Abb. 12f). 9.) Fügen Sie die Gehäusehälften wieder zusammen. 10.) Kurz und kräftig an beiden Fadenenden ziehen, um diese aus den Fadenhaltern zu lösen (siehe Abb. 12g). 11.) Überschüssigen Faden auf etwa 13 cm zurückschneiden. Das verringert die Belastung auf den Motor während des Startens und Aufwärmens. 12.) Fadenspule wieder montieren (siehe Kapitel Fadenspule montieren / ersetzen). Wird die komplette Fadenspule erneuert, überspringen Sie die Punkte 3–6. IB_97786_FBS43B2_LB3.indb 67IB_97786_FBS43B2_LB3.indb 67 03.07.14 15:2403.07.14 15:2468 FBS 43 B2

Luftfi lter warten Verschmutzte Luftfi lter verringern die Motorleistung durch zu geringe Luftzu- fuhr zum Vergaser. Regelmäßige Kontrolle ist daher unerlässlich. Der Luftfi lter sollte alle 25 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftfi lter häufi ger zu überprüfen. 1.) Entfernen Sie die Abdeckung des Luftfi ltergehäuses (siehe Abb. 10a). 2.) Entnehmen Sie den Luftfi lter (siehe Abb. 10b + 10c). 3.) Reinigen Sie den Luftfi lter durch Ausklopfen oder Ausblasen (mit Druckluft). 4.) Der Zusammenbau erfolgt in umgekehrter Reihenfolge. ACHTUNG! ■ Luftfi lter nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Zündkerze warten 1.) Ziehen Sie den Zündkerzenstecker (siehe Abb. 11a) ab. 2.) Lösen Sie die Zündkerze mit dem beiliegenden Zündkerzenschlüssel

3.) Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Elektrodenabstand = 0,6 mm (Abstand zwischen den Elektroden, zwischen welchen der Zündfunke erzeugt wird). Ziehen Sie die Zündkerze mit 12 bis 15 Nm mit einem Drehmomentschlüssel (erhältlich im Fachhandel) an. Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Ver- schmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten. Schutzhaubenmesser schleifen Das Schutzhaubenmesser (siehe Abb. 7a) kann mit der Zeit stumpf wer- den. Sollten Sie dies feststellen, lösen Sie die 2 Schrauben mit denen das Schutzhaubenmesser an der Schnittfaden-Schutzhaube befestigt ist. Befestigen Sie das Messer in einem Schraubstock. Schleifen Sie das Mes- ser mit einem Schleifstein und achten Sie darauf, den Winkel der Schnittkan- te beizubehalten. Schleifen Sie nur in eine Richtung. Vergaser-Einstellungen Zu allen Arbeiten am Vergaser muss zuerst die Abdeckung des Luftfi lterge- häuses , wie in Abb. 10a gezeigt, demontiert werden. Gasseilzug einstellen Sollte die Maximaldrehzahl des Geräts mit der Zeit nicht mehr erreicht werden und sämtliche andere Ursachen nach Abschnitt „Fehlerbehebung“ ausge- schlossen sein, könnte eine Einstellung des Gasseilzuges erforderlich sein. HINWEIS

Überprüfen Sie hierfür zunächst, ob der Vergaser bei voll durchgedrück- tem Gashebel ganz öff net. Dies ist der Fall, wenn der Vergaserschieber (siehe Abb. 13b) bei voll betätigtem Gas vollständig geöff net ist. Abbildung 13a zeigt die korrekte Einstellung. Sollte der Vergaserschieber nicht vollständig geöff net sein, ist eine Nachjustierung notwendig. Um den Gasseilzug nachzustellen sind folgende Schritte erforderlich: ■ Lösen Sie die Kontermutter (siehe Abb. 13a) einige Umdrehungen. Drehen Sie die Verstellschraube (siehe Abb. 13a) heraus, bis der Vergaserschieber bei voll betätigtem Gas, vollständig geöff net ist (siehe Abb. 13b). ■ Ziehen Sie die Kontermutter wieder fest. Standgas einstellen ACHTUNG! ■ Standgas bei warmem Betriebszustand einstellen. Sollte das Gerät bei nicht betätigtem Gashebel ausgehen und sämtliche andere Ursachen nach Abschnitt „Fehlerbehebung“ ausgeschlossen sein, ist ein Nachjustieren des Standgases notwendig. Drehen Sie hierzu die Standgasschraube (siehe Abb. 5a) im Uhrzeigersinn, bis das Gerät im Leerlauf rund läuft. Ist das Standgas so hoch, dass sich das Schneidwerk- zeug mitdreht, muss dies durch Linksdrehen der Standgasschraube soweit verringert werden, bis sich das Schneidwerkzeug nicht mehr mitdreht. Getriebe fetten ■ Ergänzen Sie alle 20 Betriebsstunden etwas Getriebefl ießfett (ca. 10 g). Öff nen Sie hierzu die Schraube (siehe Abb. 7c). Ersatzteilbestellung Ersatzteile bestellen Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: ■ Typ des Gerätes ■ Artikelnummer des Gerätes ■ Ident-Nummer des Gerätes Aktuelle Preise und Infos fi nden Sie unter www.kompernass.com Lagerung und Transport ■ Bewahren Sie das Gerät an einem sicheren Platz auf. ■ Lagern Sie das Gerät und Zubehör sicher und geschützt vor off enen Flammen und Hitze- /Funkenquellen, wie Gasdurchlauferhitzer, Wäsche- trockner, Ölofen oder tragbaren Radiatoren etc. ■ Halten Sie die Schnittmesser-Schutzhaube , die Fadenspule und den Motor bei der Lagerung immer frei von Mährückständen. ■ Schalten Sie das Gerät vor Wartungsarbeiten immer aus und ziehen Sie den Zündkerzenstecker ab. Gerät lagern Wenn Sie das Gerät länger als 30 Tage lagern, muss es hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser befi ndliche restliche Treib- stoff und lässt einen gummiartigen Bodensatz zurück. Dies könnte den Start erschweren und teure Reparaturarbeiten zur Folge haben. 1.) Nehmen Sie den Tankdeckel ab, um eventuellen Druck im Benzintank abzulassen. Entleeren Sie vorsichtig den Benzintank

2.) Starten Sie den Motor und lassen Sie ihn laufen, bis dieser stoppt, um den Treibstoff aus dem Vergaser zu entfernen. 3.) Lassen Sie den Motor für ca. 10 Minuten abkühlen. 4.) Entfernen Sie die Zündkerze (siehe Kapitel Zündkerze warten). 5.) Geben Sie 1 Teelöff el 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male an dem Startseilzug , um alle mechanischen Teile mit Öl zu benetzen. Setzen Sie die Zündkerze wieder ein. HINWEIS

Verstauen Lagern Sie das Gerät an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen. IB_97786_FBS43B2_LB3.indb 68IB_97786_FBS43B2_LB3.indb 68 03.07.14 15:2403.07.14 15:2469 FBS 43 B2

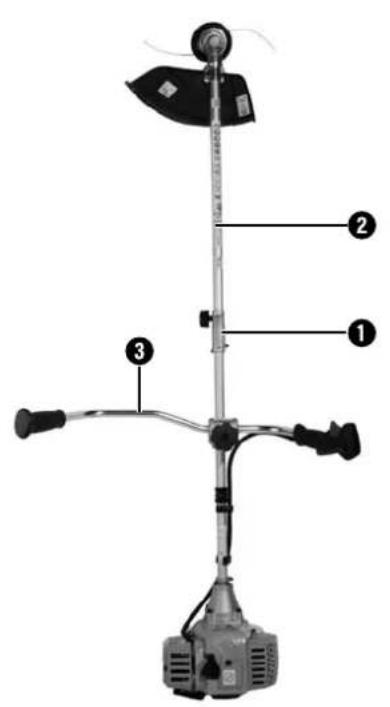

Erneutes Inbetriebnehmen 1.) Entfernen Sie die Zündkerze (siehe Kapitel Zündkerze warten). 2.) Ziehen Sie rasch an dem Startseilzug , um überschüssiges Öl aus der Verbrennungskammer zu entfernen. 3.) Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektro- denabstand an der Zündkerze. 4.) Füllen Sie den Benzintank . Siehe Abschnitt „Treibstoff und Öl“. Transportieren ■ Wenn Sie das Gerät transportieren möchten, entleeren Sie den Benzintank wie im Abschnitt „Lagerung“ erklärt. Demontieren Sie den Führungs- handgriff und Führungsholm wie in Abschnitt (Führungshandgriff / Führungsholm montieren) erklärt. Fehlersuchplan # = Störung + = Mögliche Ursache

• = Störungsbehebung # Das Gerät springt nicht an. + Fehlerhaftes Vorgehen beim Starten.

• Folgen Sie den Anweisungen zum Starten + Verrußte oder feuchte Zündkerze

• Zündkerze reinigen oder durch neue ersetzen. + Falsche Vergasereinstellung Kundendienst kontaktieren # Das Gerät springt an, hat aber nicht die volle Leistung. + Falsche Einstellung des Chokehebels

• Chokehebel auf „ “ stellen. + Verschmutzter Luftfi lter

• Luftfi lter reinigen + Falsche Vergasereinstellung Kundendienst kontaktieren # Der Motor läuft unregelmäßig. + Falscher Elektrodenabstand der Zündkerze

• Zündkerze reinigen und Elektrodenastand einstellen oder neue Zünd- kerze einsezen. + Falsche Vergasereinstellung Kundendienst kontaktieren Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewis- senhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrech lichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig. Service WARNUNG! ■ Lassen Sie Ihr Gerät nur von qualifi ziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Service Deutschland Tel.: 0800 5435 111 E-Mail: kompernass@lidl.de IAN 97786 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at IAN 97786 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 97786 Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr – 20:00 Uhr (MEZ) Importeur

Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Umweltschutz ■ Entleeren Sie den Benzin- und Öltank sorgfältig und geben Sie ihr Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff - und Metallteile können sortenrein getrennt werden und so einer Wiederver- wendung zugeführt werden. ■ Geben Sie Altöl und Benzinreste an einer Entsorgungsstelle ab und schütten diese nicht in die Kanalisation oder in den Abfl uss. ■ Geben Sie verschmutztes Wartungsmaterial und Betriebsstoff e in einer dafür vorgesehenen Sammelstelle ab. Original-Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EC) Elektromagnetische Verträglichkeit (2004 / 108 / EC) Outdoor Richtlinie (2005 / 88 / EC) Emissionsrichtlinie (2004/26/EC) Angewandte harmonisierte Normen

EN ISO 11806-1: 2011

EN ISO 14982: 2009 Typ / Gerätebezeichnung Benzin-Sense FBS 43 B2 Herstellungsjahr: 01 - 2014 Seriennummer: IAN 97786 Bochum, 31.10.2013 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten. IB_97786_FBS43B2_LB3.indb 70IB_97786_FBS43B2_LB3.indb 70 03.07.14 15:2403.07.14 15:24IAN 97786
