BRUGSANVISNING FBS 43 B2 FLORABEST

med trådspole: 9000 min

med trådspole: 6750 min

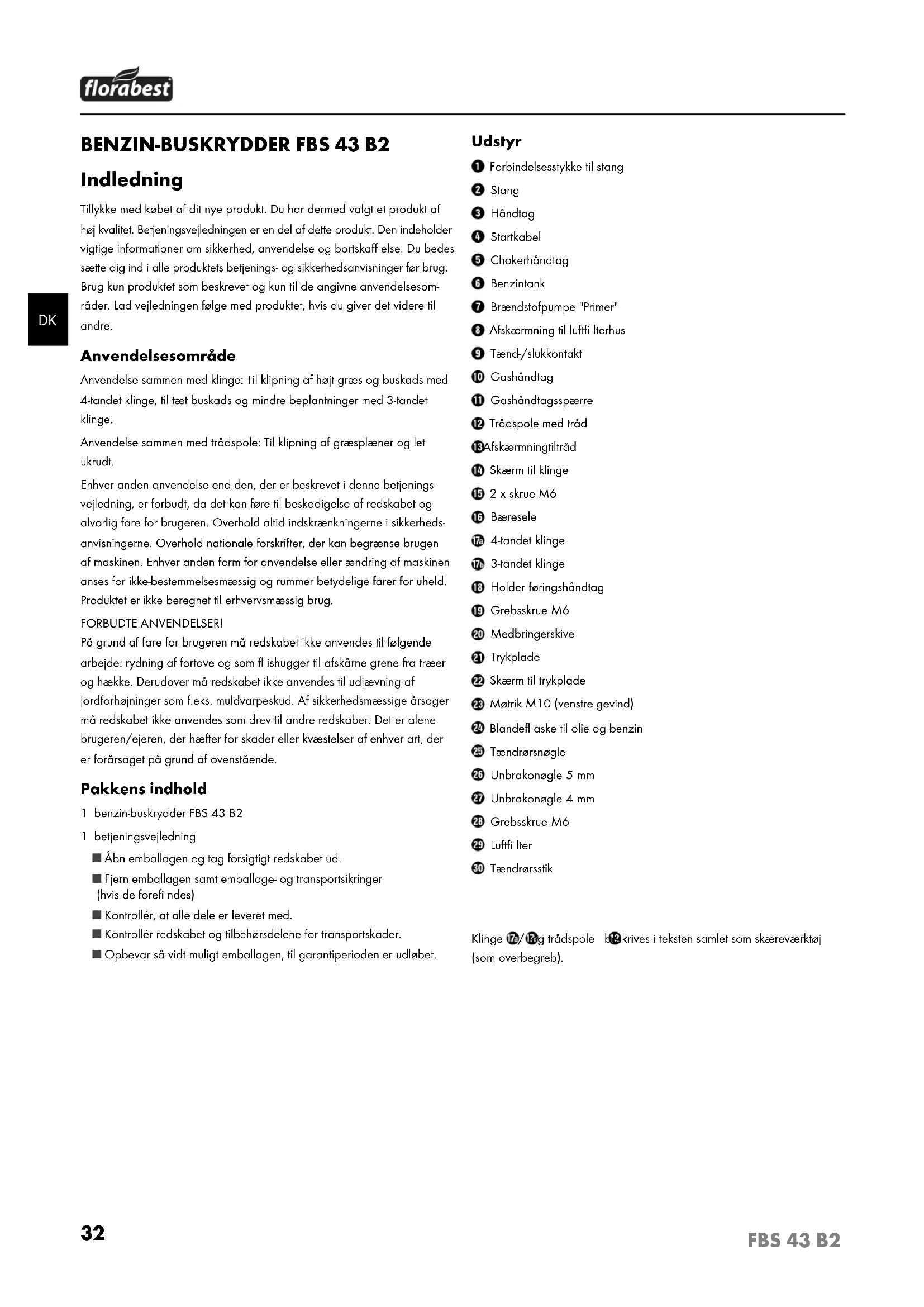

Indledning Tillykke med købet af dit nye produkt. Du har dermed valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaff else. Du bedes sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anvendelsesom- råder. Lad vejledningen følge med produktet, hvis du giver det videre til andre. Anvendelsesområde Anvendelse sammen med klinge: Til klipning af højt græs og buskads med 4-tandet klinge, til tæt buskads og mindre beplantninger med 3-tandet klinge. Anvendelse sammen med trådspole: Til klipning af græsplæner og let ukrudt. Enhver anden anvendelse end den, der er beskrevet i denne betjenings- vejledning, er forbudt, da det kan føre til beskadigelse af redskabet og alvorlig fare for brugeren. Overhold altid indskrænkningerne i sikkerheds- anvisningerne. Overhold nationale forskrifter, der kan begrænse brugen af maskinen. Enhver anden form for anvendelse eller ændring af maskinen anses for ikke-bestemmelsesmæssig og rummer betydelige farer for uheld. Produktet er ikke beregnet til erhvervsmæssig brug. FORBUDTE ANVENDELSER! På grund af fare for brugeren må redskabet ikke anvendes til følgende arbejde: rydning af fortove og som fl ishugger til afskårne grene fra træer og hække. Derudover må redskabet ikke anvendes til udjævning af jordforhøjninger som f.eks. muldvarpeskud. Af sikkerhedsmæssige årsager må redskabet ikke anvendes som drev til andre redskaber. Det er alene brugeren/ejeren, der hæfter for skader eller kvæstelser af enhver art, der er forårsaget på grund af ovenstående. Pakkens indhold 1 benzin-buskrydder FBS 43 B2 1 betjeningsvejledning ■ Åbn emballagen og tag forsigtigt redskabet ud. ■ Fjern emballagen samt emballage- og transportsikringer (hvis de forefi ndes) ■ Kontrollér, at alle dele er leveret med. ■ Kontrollér redskabet og tilbehørsdelene for transportskader. ■ Opbevar så vidt muligt emballagen, til garantiperioden er udløbet. Udstyr Forbindelsesstykke til stang Stang Håndtag Startkabel Chokerhåndtag Benzintank Brændstofpumpe "Primer" Afskærmning til luftfi lterhus Tænd-/slukkontakt Gashåndtag Gashåndtagsspærre Trådspole med tråd Afskærmning til tråd Skærm til klinge 2 x skrue M6 Bæresele 4-tandet klinge 3-tandet klinge Holder føringshåndtag Grebsskrue M6 Medbringerskive Trykplade Skærm til trykplade Møtrik M10 (venstre gevind) Blandefl aske til olie og benzin Tændrørsnøgle Unbrakonøgle 5 mm Unbrakonøgle 4 mm Grebsskrue M6 Luftfi lter Tændrørsstik Klinge / og trådspole beskrives i teksten samlet som skæreværktøj (som overbegreb). IB_97786_FBS43B2_LB3.indb 32IB_97786_FBS43B2_LB3.indb 32 03.07.14 15:2403.07.14 15:2433 FBS 43 B2

med trådspole: 9000 min

Maks. klippehastighed med klinge: 7850 min

med trådspole: 6750 min

Tænding: elektronisk Drev: centrifugalkobling Vægt (tom tank): 8 kg Klippediameter tråd Ø: 43 cm Klippediameter klinge Ø: 25,5 cm Trådlængde: 8,0 m Tråd Ø: 2,0 mm Tankindhold: 0,85 l Tændrør: Champion RCJ7Y Brændstoff orbrug ved maks. motoreff ekt: 0,6 kg / h Specifi kt brændstoff orbrug ved maks. motoreff ekt: 446 g / kWh Støj- og vibrationsoplysninger Måleværdi for støj beregnet iht. EN ISO 11806-1. Det A-målte støjniveau for elværktøjet er typisk: Lydtryksniveau L

: 2,5 dB OBS! ■ Bær høreværn! ADVARSEL! ■ Undgå også risiciene ved vibrationer, f.eks. hvide fi ngre, ved at holde hyppige pauser under arbejdet og gnide håndfl aderne mod hinanden! Anvendelse Vibrationsemissionsværdi a

ADVARSEL! ■ Vibrationsniveauet, som er angivet i disse anvisninger, er målt med en målemetode, der er standardiseret efter EN ISO 11806-1, og som kan anvendes til sammenligning af apparater. Den angivne vibrati- onsemissionsværdi kan også anvendes til en indledende vurdering af faren ved vibrationsniveauet. Vibrationsniveauet ændrer sig alt efter anvendelsen af elværktøjet og kan i mange tilfælde ligge over den angivne værdi i disse anvisninger. Vibrationsbelastningen kan under- vurderes, hvis elværktøjet anvendes jævnligt på denne måde. BEMÆRK

For at opnå en nøjagtig vurdering af vibrationsbelastningen i et bestemt arbejdstidsrum er man også nødt til at medregne de tidspunkter, hvor apparatet er slukket, eller ganske vist er tændt, men ikke anvendes. Dette kan reducere vibrationsbelastningen i hele tidsrummet betydeligt. Sikkerhedsanvisninger ADVARSEL! ■ Læs alle sikkerhedshenvisninger og anvisninger. Hvis de angivne anvisninger ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser. OBS! ■ Redskabet og emballagen er ikke børnelegetøj! Børn må ikke lege med plastikposer, folie og smådele! Der er fare for kvælning! Opbevar sikkerhedshenvisningerne og anvisningerne til senere brug. Håndtering ■ Bær arbejdstøj, som yder beskyttelse, som f.eks. lange bukser, sikre arbejdssko, slidstærke arbejdshandsker, sikkerhedshjelm, beskyttelses- maske til ansigtet eller beskyttelsesbriller til beskyttelse af øjnene og gode ørepropper eller anden høreværn mod støjen. ■ Kun tilstrækkeligt instruerede personer og voksne må betjene, indstille og vedligeholde redskabet. ■ Hvis du ikke er fortrolig med redskabet, skal du øve dig i at bruge det med motoren slukket. ■ Sørg for, at skruer og forbindelseselementer er skruet forsvarligt fast. Betjen aldrig redskabet, hvis det ikke er indstillet korrekt, eller hvis det ikke er samlet fuldstændigt eller sikkert. ■ Åbn benzintanken langsomt for at slippe trykket ud, som dannes i tank- dækslet. For at forebygge brandfare skal du starte redskabet minimum 3 meter fra det sted, hvor du har tanket det op. ■ Hold altid fast i redskabet med begge hænder. Tommelfi ngerene og de øvrige fi ngre skal slutte om håndtaget. ■ Arbejdsposition: Betjen ikke redskabet i en ubekvem stilling, ved ulige- vægt, med strakte arme eller med kun en hånd. ■ Sørg altid for at stå fast og sikkert. ■ Brug altid den medleverede bæresele. ■ Sørg for, at grebene er tørre og rene, og at der ikke er kommet benzin på dem. ■ Brug ikke redskabet, hvis der befi nder sig andre personer eller dyr i umiddelbar nærhed. Under arbejdet skal der holdes en minimumsaf- stand på 15 meter mellem brugeren og andre personer eller dyr. Under græsslåning ned til jorden skal der holdes en minimumsafstand på 30 meter mellem brugeren og andre personer eller dyr. IB_97786_FBS43B2_LB3.indb 33IB_97786_FBS43B2_LB3.indb 33 03.07.14 15:2403.07.14 15:2434 FBS 43 B2

■ Kontrollér terrænet før arbejdets start for genstande som metaldele, fl asker, sten og lignende, som kan slynges væk og derved kvæste brugeren. ■ Hold trådspolen i den ønskede højde. Undgå at berøre små genstande (f.eks. sten) med trådspolen. ■ Hold altid trådspolen på jorden, når redskabet er i drift. ■ Ved klippearbejde på skråninger skal du altid stå under skæreværktøjet. Klip eller trim aldrig bakker eller skråninger, der er glatte, da der er fare for at glide. ■ Før du starter motoren, skal du sikre dig, at trådspolen ikke kommer i berøring med en forhindring. ■ Brug aldrig redskabet, hvis det er beskadiget eller har en fejl. ■ Trim og skær altid i det øverste omdrejningstalområde. Lad ikke motoren køre i laveste omdrejningstal, når du begynder at klippe eller under trimningen. ■ Hvis du ved et uheld kommer til at berøre en fast genstand med red- skabet, skal du straks slukke for motoren og undersøge redskabet for eventuelle skader. ■ Sluk for redskabet, før du stiller det til side. ■ Sluk altid motoren før arbejde på skæreværktøjet. OBS! Yderligere sikkerhedsanvisninger ■ Rør ikke ved udstødningen. ■ Brug kun redskabet til de tilladte formål som græstrimning og klipning. ■ Brug ikke redskabet i et længere tidsrum, men hold regelmæssige pauser. ■ Redskabet må ikke betjenes, hvis man er påvirket af alkohol eller narkotika. ■ Brug kun redskabet, når beskyttelseshætten er installeret og er i god stand. ■ Enhver form for ændring af produktet kan betyde fare for personer, og at garantien bortfalder. ■ Brug aldrig redskabet i nærheden af let antændelige væsker eller gasser, hverken i lukkede rum eller i det fri. Resultatet kan være eksplosioner og/eller brand. ■ Brug ikke andre skæreredskaber. Anvend af hensyn til din sikkerhed kun tilbehør og ekstra udstyr, som er anført i denne betjeningsvejledning. Hvis du bruger andre skæreværktøjer eller andet tilbehør end dem, der er anbefalet i betjeningsvejledningen, kan det medføre fare for personskade. Sikkerhedsanordninger Ved arbejde på redskabet skal plastbeskyttelsesskærmen til drift med klinge eller tråd være monteret for at forhindre, at genstande slynges væk. ADVARSEL! ■ Klip aldrig, når der er andre personer, særligt børn eller dyr, i nær- heden. ■ Hold en sikkerhedsafstand på 15 m. Hvis sikkerhedsafstanden bliver mindre, skal redskabet straks slukkes. OBS! FORGIFTNINGSFARE! ■ Udstødningsgasser, brændstof og smøremidler er giftige. Udstødningsgas må ikke indåndes. Uddybning af henvisningsskiltene på redskabet! Advarsel! Læs betjeningsvejledningen, før redskabet tages i brug! Bær høreværn! Bær beskyttelsesbriller! Brug kraftige sko! Bær arbejdshandsker! Bær hovedbeskyttelse! Beskyt redskabet mod regn og fugt! Vær opmærksom på dele, der kan slynges væk! Sluk redskabet og fjern tændrørsstikket, før redskabet vedligeholdes! Afstanden mellem redskabet og andre personer skal være mindst 15 meter! Skæreværktøjet (klinge / tråd) har efterløb! Pas på, varme dele. Hold afstand! 20 h Hæld lidt fedt på efter hver 20. driftstime (fl ydende gearfedt) Pas på tilbagestød! Forsigtig – benzin er ekstremt letantændelig! Eksplosionsfare! Undgå at spilde brændstof! Obs! Fare for kvælning! Forsigtig! Giftige CO-dampe! Brug ikke redskabet i lukkede rum! Forsigtig! Fare for personskader på grund af den drejende klinge! Hold hænder og fødder væk fra klingen!

Angivelse af lydeff ektniveau L

i dB. Angivelse af blandingsforholdet mellem benzin og olie. Bål, åben ild og rygning forbudt! Bemærk! Venstre gevind.

Bemærk! Montér føringshåndtaget. min

ADVARSEL! ■ Benzin er yderst brandfarlig. Opbevar kun benzin i beholdere, der er beregnet hertil. ■ Hæld kun benzin på udendørs, og ryg ikke. ■ Når motoren kører, eller når redskabet er varmt, må tankdækslet ikke åbnes, og der må ikke hældes benzin på. ■ Hvis benzinen er løbet over, må man ikke forsøge at starte motoren. I stedet skal redskabet fjernes fra stedet, hvor benzinen er løbet ud. Lad være med at tænde redskabet, før benzindampene er fordampet. ■ Af sikkerhedsmæssige årsager skal benzintanken og tankdækslet udskiftes, hvis de bliver beskadiget. Før ibrugtagning OBS! ■ Under klipningen skal der altid bæres skridfaste sikkerhedssko og re- levant sikkerhedsbeklædning som arbejdshandsker, sikkerhedshjelm, beskyttelsesmaske eller beskyttelsesbriller samt høreværn. ■ Kontrollér terrænet, som redskabet anvendes på, og fjern genstande, som kan gribes og slynges væk af redskabet. ■ Før brug og efter tab eller andre stødpåvirkninger skal der altid foretages en visuel kontrol for at kontrollere, om skæreværktøjet, fastspændingsboltene samt den samlede skæreenhed er beskadi- get. Slidt eller beskadiget skæreværktøj og fastspændingsbolte skal udskiftes. ■ Før brug skal der altid foretages en visuel kontrol af, om skæreværk- tøjet er slidt eller beskadiget. For at undgå ubalance må slidt eller beskadiget skæreværktøj og fastspændingsbolte kun udskiftes sætvis. Begræns støjudviklingen og vibrationer til et minimum! ■ Anvend kun redskaber, der er i orden. ■ Vedligehold og rengør redskabet regelmæssigt. ■ Tilpas din arbejdsmåde til redskabet. ■ Overbelast ikke redskabet. ■ Lad eventuelt redskabet kontrollere. ■ Sluk redskabet, når det ikke bruges. ■ Bær arbejdshandsker. Sikkerhedsforanstaltninger ved håndering af klingen ■ Omkringstående personer kan miste synet eller komme til skade. Under arbejdet skal der holdes en minimumsafstand på 15 meter mellem brugeren og andre personer eller dyr. ■ Brug ikke redskabet, hvis alle klingedele ikke er monteret korrekt. ■ Klingen kan slynge genstande væk i ryk. Dette kan føre til skader på arme og ben. Hvis redskabet rammer et fremmedlegeme, skal du straks stoppe motoren og vente, indtil klingen standser sine bevægelser. Kon- trollér klingen for skader. Udskift klingen, hvis den er bøjet eller revnet. ■ Klingen slynger genstande og jord væk med stor kraft. Dette kan medføre blindhed eller andre personskader. Bær øjen-, ansigts- og benbeskyttelse. Fjern altid genstande fra arbejdsområdet, før du anvender skæreværktøjet. ■ Klingen holder langsomt op med at køre, når gashåndtaget slippes. Dermed kan klingen forårsage snitskader for brugeren eller omkring- stående personer. Før du foretager nogen form for arbejde på klingen, skal motoren slukkes, og du skal sikre dig, at klingen er standset. Første brug Montering Montering af føringshåndtag (fi g. 3a - 3c) ■ Montér føringshåndtaget som vist på fi g. 3a - 3c. Føringshåndtaget skal justeres som vist på fi g. 3a - 3c Spænd først grebsskruen helt fast, når du har indstillet den optimale arbejdsposition med bæreselen (se kapitlet Påsætning af bæresele/Indstilling af klippehøjde). ■ For at indstille føringshåndtaget i den rigtige afstand fra kroppen og dermed garantere tilstrækkelig afstand mellem motoren og brugeren, skal begge skruer løsnes på undersiden af føringshåndtaget (se fi g. 8j). Montering af stang (4a - 4c) ■ Tryk låsehåndtaget ind i og sæt stangen (se fi g. 4a) ind i stangens forbindelsesstykke

Sørg for, at drivakslerne inde i stangen glider ind i hinanden, drej eventuelt let på trådspolen / klingen / . Krogen i låsehåndtaget skal gå i hak i hullet . Spænd skruen til grebet som vist på fi g. 4c. Montering af beskyttelsesskærm til klinge ADVARSEL! ■ Ved arbejde med klingen skal beskyttelsesskærmen til klingen være monteret. Beskyttelsesskærmen til klingen fastgøres med 2 skruer på stangen som vist på fi g. 5. Montering/udskiftning af klinge ■ Montér/udskift klingen / , som vist i fi g. 6a - 6g. ■ Lås klingen / fast på medbringerskiven (se fi g. 6c). ■ Sæt trykpladen ind over tandakslens gevind (se fi g. 6d). ■ Sæt afskærmningen til trykpladen på (se fi g. 6e). ■ Find medbringerskivens hul, placer det over den underliggende kærv og spænd fast med den medleverede unbrakonøgle . Spænd derefter møtrikken med tændrørsnøglen (se fi g. 6f + 6g). BEMÆRK! Venstre gevind! ■ Klingerne / er ved leveringen forsynet med beskyttelseskapper i plast. Disse skal fjernes før brug og sættes på igen, når klingerne ikke anvendes.

OBS! SKARPE KANTER, BRUG ARBEJDSHANDSKER

■ OBS! Montér beskyttelsesskærmen til tråden på beskyttelsesskær- men til klingen . ■ Ved arbejde med tråden skal beskyttelsesskærmen til tråden også monteres. Monteringen af beskyttelsesskærmen til tråden foretages som vist på fi g. 7a. ■ Sørg for, at beskyttelsesskærmen til tråden klikker korrekt fast. På den indvendige side af trådens beskyttelsesskærm er der en kniv (se fi g. 7a). Kniven er dækket af et beskyttelseshylster (se fi g. 7a). ■ Fjern beskyttelseshylsteret før arbejdets start, og sæt det tilbage igen efter arbejdets ophør. Montering/udskiftning af trådspole ■ Montér/udskift trådspolen som vist i fi g. 7c. ■ Find medbringerskivens hul , placer den over den underliggende kærv og spænd den fast med den medleverede unbrakonøgle , skru derefter trådspolen på gevindet. BEMÆRK! Venstre gevind! IB_97786_FBS43B2_LB3.indb 35IB_97786_FBS43B2_LB3.indb 35 03.07.14 15:2403.07.14 15:2436 FBS 43 B2

Påsætning af bæreselen BEMÆRK

For at kunne arbejde uden af blive træt kan du foretage indstillinger på følgende steder. Alt efter kropsstørrelse kan indstillingerne variere. ■ Før arbejdets start skal bæreselen og håndtaget indstilles, så de pas- ser til kropsstørrelsen. ■ Afbalancér benzin-buskrydderen med monteret skæreværktøj, så skæreværktøjet sidder lige over jorden, uden at benzin-buskrydderen berøres med hænderne! 1.) Tag bæreselen på, og klik begge seledele sammen (se fi g. 8a - 8b). 2.) Træk i selen som vist i fi g. 8c for at justere selen midt på kroppen og for at tilpasse den til kroppen. 3.) For at stramme de to skulderstropper trækkes i begge skulderstropper, som vist i fi g. 8d. 4.) For at indstille den rigtige position for benzin-buskrydderen skal du trække i bæreselen, som vist i fi g 8e. 5.) Hægt karabinhagen fast (se fi g. 8f - 8h) og fastgør den med det røde selestykke på lynåbningsmekanismen. 6.) Tag nu benzin-buskrydderen og hægt den, fast med holderen

karabinhagen som vist i fi g. 8i . Holderen kan derudover løsnes og fl yttes ved hjælp af 1 skrue for at indstille benzin-buskrydderen optimalt. 7.) Føringshåndtaget kan nu justeres ved hjælp af 2 skruer på under- siden af føringshåndtaget

Indstilling af klippehøjde ■ Tag bæreselen på som vist i fi g. 8a - 8c. ■ Klik redskabet fast i bæreselen (se fi g. 8d). ■ Den optimale arbejds- og klippeposition kan indstilles med de forskel- lige seleindstillinger (se fi g. 8e). ■ For at fi nde den optimale længde for bæreselen kan du svinge redska- bet frem og tilbage nogle gange uden at starte motoren (se fi g. 9a). ■ Bæreselen er forsynet med en lynåbningsmekanisme. Træk i det røde selestykke , hvis du hurtigt vil tage redskabet af (se fi g. 8k). OBS! ■ Brug altid bæreselen, når du arbejder med redskabet. Tag bæreselen på, når du har startet motoren, og lad motoren køre i tomgang. Sluk motoren, før du tager bæreselen af. Brændstof og olie OBS! ■ Brug ikke en brændstofblanding, som har stået i mere end 90 dage. Anbefalede brændstoff er : ■ Brug kun en blanding af blyfri benzin og speciel 2-takts-motorolie. Bland brændstofblandingen efter brændstof-blandingstabellen. ■ Hæld den korrekte mængde benzin og 2-takts-olie i den medfølgende blandingsfl aske (se brændstof-blandingstabellen ). Ryst derefter behol- deren godt. Brændstof-blandingstabel Blandingsforhold: 40 dele benzin til 1 del olie Benzin 2-takts-olie 1 liter 25 ml 5 liter 125 ml Betjening OBS! ■ Overhold de lovmæssige bestemmelser i forordningen om støjbeskyttelse. Kontrollér redskabet før ibrugtagning: ■ Tæthed for brændstofsystemet. ■ Korrekt tilstand og fuldstændighed for sikkerhedsanordningerne og skæreudstyret. ■ Alle forskruninger skal sidde forsvarligt fast. ■ Alle dele går let. Start ved kold motor OBS! ■ Lad aldrig startkablet slynge tilbage. Det kan føre til skader.

1. Fyld tanken. (Se også afsnittet "Brændstof og olie").

2.) Tryk 6 gange på brændstofpumpen (Primer). 3.) Sæt tænd-/slukkontakten på "I". 4.) Stil chokerhåndtaget på " ". 5.) Hold godt fast i redskabet og træk startkablet ud til første modstand. Træk nu hurtigt i startkablet . Redskabet starter ikke. 6.) Hvis motoren ikke starter, gentages trin 4–5. 7.) Tryk på gashåndtaget , når motoren kører, for at udløse Auto-Choke. Læs afsnittet "Fejlsøgningsoversigt", hvis motoren stadig ikke starter efter fl ere forsøg. OBS! ■ Træk altid startkablet lige ud. Hold startkablets håndtag fast, når startkablet trækker sig tilbage igen. Lad ikke startkablet svippe hurtigt tilbage. BEMÆRK

Ved meget høje udendørstemperaturer kan det forekomme, at der skal startes uden choker ved kold motor. Start ved varm motor (redskabet har stået stille i mindre end 15–20 minutter) 1.) Sæt tænd- / slukkontakten på "I". 2.) Stil chokerhåndtaget på " ". 3.) Hold godt fast i redskabet, og træk startkablet ud indtil modstand. Træk nu hurtigt i startkablet . Redskabet bør starte efter 1–2 træk. Hvis redskabet ikke starter efter 6 træk, gentages trin 1-7 under "Start ved kold motor". IB_97786_FBS43B2_LB3.indb 36IB_97786_FBS43B2_LB3.indb 36 03.07.14 15:2403.07.14 15:2437 FBS 43 B2

Sluk motoren Trin ved nødstop Hvis det er nødvendigt at stoppe redskabet hurtigt, stilles tænd-/sluk- kontakten på "0". Normal proces ■ Slip gashåndtaget og vent, indtil motoren er gået over til tomgangs- hastighed. Stil tænd-/slukkontakten på "0". OBS! ■ Ved tomgang skal klingen stå stille. Hvis klingen drejer rundt, skal karburatoren indstilles! Arbejdsanvisninger Træn alle arbejdsteknikker, før redskabet anvendes (se fi g. 9a - 9c) ved slukket motor. Forlængelse af tråden For at forlænge tråden skal du lade motoren køre ved fuld gas og vippe trådspolen mod jorden. Derved forlænges tråden automatisk. Kniven på trådens beskyttelsesskærm afkorter tråden til den tilladte længde (se fi g. 9d). OBS! Græs- og ukrudtsrester samler sig under knivens beskyttelsesskærm . ■ Fjern resterne med en spartel eller lign., når motoren er slukket eller lign. Forskellige klippemetoder Trimning / klipning (klinge evt. med trådspole) ■ Sving redskabet frem og tilbage (se fi g. 9a). ■ Hold skæreværktøjet parallelt med jorden, og fi nd den ønskede klippehøjde. Lav trimning (med trådspole) ■ Hold redskabet med en let hældning over jorden (se fi g. 9b). Klip altid væk fra dig selv. Træk ikke redskabet ind mod dig selv. Klipning (med trådspole) ■ Ved klipning får du fat i hele vegetationen ned til jorden. Til dette hol- des trådspolen i en 30 graders vinkel mod højre. Stil håndtaget i den ønskede position (se fi g. 9c). Klipning ved træer/hegn/fundament (med trådspole) BEMÆRK

Kommer tråden i berøring med træer, sten, stenmure eller fundament, slides den eller fl osser. Slår tråden mod fl ethegn, knækker den. OBS! ■ Fjern ikke genstande fra fortorve osv. med redskabet! Benzin-bus- krydderen er et kraftigt redskab, og små sten og andre genstande kan slynges mere end 15 meter væk og dermed forårsage skader på mennesker, biler, huse og vinduer. Fastklemning Hvis skæreværktøjet blokerer, skal motoren slukkes straks. Fjern græs og buskads fra redskabet, før du starter det igen. Undgå tilbageslag Ved arbejde med klingen er der risiko for tilbageslag, når redskabet rammer faste forhindringer (træstammer, grene, træstubbe, sten eller lignende). Redskabet slynges derved tilbage mod skæreværktøjets drejeretning. Dette kan medføre, at man mister kontrollen over redskabet. Brug ikke klingen i nærheden af hegn, metalpæle, grænsesten eller fundamenter. Ved skæring af blød træbeplantning skal redskabet positioneres som vist i fi g. 9e for at undgå tilbageslag. Vedligeholdelse og rengøring Rengøring BEMÆRK

Redskabet skal rengøres grundigt efter hver brug. ■ Sluk altid redskabet før rengøring og træk tændrørsstikket ud. ■ Rengør redskabet jævnligt med en fugtig klud og en lille smule opvaske- middel. Sørg for, at der ikke kommer vand ind i selve redskabet. Udskiftning af trådspole / tråde 1.) Trådspolen skal monteres/udskiftes som beskrevet i afsnittet Trådspole. Tryk trådspolen sammen (se fi g. 12a) og tag den ene hushalvdel af (se fi g. 12b). 2.) Fjern spoleskiven fra trådspolehuset (se fi g. 12c + 12d). 3.) Fjern eventuel resterende tråd. 4.) Læg den nye tråd sammen i midten og sæt den dannede sløjfe ind i trådskivens udsparing (se fi g. 12d). 5.) Vikl tråden mod urets retning under spænding. Spoleskiven skiller derved trådens to halvdele(se fi g. 12e). 6.) De sidste 15 cm af de to trådender sættes ind i spoleskivens modsatlig- gende trådholdere (se fi g. 12f). 7.) Træk begge trådender gennem metaløjnene i trådspolehuset (se fi g. 12f). 8.) Tryk spoleskiven ind i trådspolehuset (se fi g. 12f). 9.) Saml hushalvdelene igen. 10.) Træk hurtigt og kraftigt i begge trådender for at løsne dem fra trådhol- derne (se fi g. 12g). 11.) Skær den overskydende tråd af til ca. 13 cm. Det reducerer belastningen på motoren under start og opvarmning. 12.) Montér trådspolen igen (se kapitlet Montering/udskiftning af trådspole). Hvis hele trådspolen udskiftes, springes punkterne 3 – 6 over. IB_97786_FBS43B2_LB3.indb 37IB_97786_FBS43B2_LB3.indb 37 03.07.14 15:2403.07.14 15:2438 FBS 43 B2

Vedligeholdelse af luftfi lter Snavsede luftfi ltre forringer motoreff ekten på grund af dårlig lufttilførsel til karburatoren. Der skal derfor foretages regelmæssige kontroller. Luftfi lteret skal kon- trolleres hver 25. driftstime og udskiftes ved behov. Ved meget støvholdig luft skal luftfi lteret udskiftes oftere. 1.) Fjern afskærmningen på luftfi lterhuset (se fi g. 10a). 2.) Fjern luftfi lteret (se fi g. 10b + 10c). 3.) Rengør luftfi lteret ved at banke det ud eller blæse snavset ud (med trykluft). 4.) Luftfi lteret samles i omvendt rækkefølge. OBS! ■ Rens aldrig luftfi lteret med benzin eller brændbare opløsningsmidler. Vedligeholdelse af tændrør 1.) Træk tændrørsstikket (se fi g. 11a) ud. 2.) Løsn tændrøret med den medfølgende tændrørsnøgle

3.) Tændrøret samles i modsat rækkefølge. Elektrodeafstand = 0,6 mm (afstand mellem elektroder, mellem hvilke der dannes tændgnister). Spænd tændrøret med 12 til 15 Nm med en moment- nøgle (fås hos din lokale fagforhandler). Kontrollér tændrøret for snavs første gang efter 10 driftstimer og rens det evt. med en kobbertrådsbørste. Derefter vedligeholdes tændrøret hver 50. driftstime. Slibning af beskyttelsesskærmkniv Beskyttelsesskærmkniven (se fi g. 7a) kan blive sløv med tiden. Hvis det sker, skal de 2 skruer, der holder beskyttelsesskærmkniven fast til tråd- beskyttelsesafskærmningen , løsnes. Fastgør kniven med en skruestik. Slib kniven med en slibesten og sørg for, at vinklen på skærekanten bibe- holdes. Slib kun i én retning. Karburatorindstillinger Ved arbejde på karburatoren skal afskærmningen på luftfi lterhuset først afmonteres som vist i fi g. 10a. Indstilling af gaskablet Hvis redskabets maksimale omdrejningstal ikke længere nås med tiden, og alle andre årsager kan udelukkes efter afsnittet "Fejlafhjælpning", kan det være nødvendigt med indstilling af gaskablet. BEMÆRK

Kontrollér først, om karburatoren åbner helt, når gashåndtaget tryk- kes helt ned. Dette er tilfældet, når karburatorskyderen (se fi g. 13b) er åbnet helt ved fuld gas. Fig. 13a viser den korrekte indstilling. Hvis karburatorskyderen ikke er åbnet helt, er det nødvendigt med en efterjustering. For at efterjustere gaskablet er følgende trin nødvendige: ■ Løsn kontramøtrikkerne (se fi g. 13a) et par omdrejninger. Skru justeringsskruen (se fi g. 13a) ud, indtil karburatorskyderen åbner helt ved fuld gas (se fi g. 13b). ■ Spænd derefter kontramøtrikken fast igen. Indstilling af tomgang OBS! ■ Indstil tomgangen ved varm driftstilstand. Hvis redskabet ikke går ud, når gashåndtaget ikke aktiveres, og alle andre årsager i afsnittet "Fejlafhjælpning" er udelukket, er det nødvendigt med en efterjustering af tomgangen. Drej tomgangsskruen (se fi g. 5a) i urets ret- ning, indtil redskabet kører rundt i tomgang. Hvis tomgangen er så høj, at skæreværktøjet drejer med, skal tomgangen reduceres, ved at tomgangs- skruen drejes til venstre, indtil skæreværktøjet ikke længere drejer med. Smøring af gear ■ Hæld lidt fl ydende gearfedt på efter hver 20. driftstime (ca. 10 g). Åbn skruen (se fi g. 7c). Reservedelsbestilling Bestilling af reservedele Ved bestilling af reservedele skal følgende oplysninger angives: ■ Redskabstype ■ Redskabets artikelnummer ■ Redskabets id-nummer Aktuelle priser og oplysninger fi nder du under www.kompernass.com Opbevaring og transport ■ Opbevar redskabet på et tørt sted. ■ Opbevar redskabet og tilbehøret sikkert og beskyttet mod åben ild og varme-/gnistkilder, som gasvandvarmer, tørretumbler, olieovn eller bærbare radiatorer osv. ■ Hold altid skærmen til klingen , trådspolen og motoren fri for græsrester, når de ikke bruges. ■ Sluk altid redskabet før vedligeholdelse og træk tændrørstikket ud. Opbevaring af redskabet Hvis redskabet skal opbevares i mere end 30 dage, skal det forberedes til dette. I modsat fald fordamper det resterede brændstof i karburatoren og efterlader et gummiagtigt bundfald. Dette kan besværliggøre starten og medføre dyre reparationsomkostninger. 1.) Tag tankdækslet af for at slippe trykket i benzintanken, ud. Tøm benzintanken forsigtigt. 2.) Start motoren og lad den køre, indtil den stopper for at fjerne brænd- stoff et fra karburatoren. 3.) Lad motoren køle af i 10 minutter. 4.) Fjern tændrøret (se kapitlet Vedligeholdelse af tændrør). 5.) Hæld 1 teske 2-takts-olie i forbrændingskammeret. Træk fl ere gange i startkablet for at smøre alle mekaniske dele med olie. Sæt tændrøret i igen. BEMÆRK

Opbevar redskabet på et tørt sted og langt væk fra mulige tændingskilder. IB_97786_FBS43B2_LB3.indb 38IB_97786_FBS43B2_LB3.indb 38 03.07.14 15:2403.07.14 15:2439 FBS 43 B2

Ny ibrugtagning 1.) Fjern tændrøret (se kapitlet Vedligeholdelse af tændrør). 2.) Træk hurtigt i startkablet for at fjerne overskydende olie fra forbræn- dingskammeret. 3.) Rens tændrøret og sørg for, at elektrodeafstanden på tændrøret er korrekt. 4.) Fyld benzintanken . Se afsnittet "Brændstof og olie". Transport ■ Hvis du ønsker at transportere redskabet, skal benzintanken tømmes som beskrevet i afsnittet "Opbevaring". Afmontér føringshåndtaget og stangen som beskrevet i afsnittet (Montering af føringshåndtag/ stang). Fejlsøgningsoversigt # = Fejl + = Mulig årsag

• = Fejlafhjælpning # Redskabet starter ikke. + Forkert fremgangsmåde ved start.

• Følg anvisningerne for at starte + Tilsodede eller fugtige tændrør

• Rens tændrøret eller udskift det med et nyt. + Forkert karburatorindstilling Kontakt kundeservice # Redskabet starter, men har ikke fuld eff ekt. + Forkert indstilling af chokerhåndtaget

• Stil chokerhåndtaget på " ". + Snavset luftfi lter

• Rens luftfi lteret + Forkert karburatorindstilling Kontakt kundeservice # Motoren kører uregelmæssigt. + Forkert elektrodeafstand på tændrøret

• Rens tændrøret og indstil elektrodeafstanden, eller sæt et nyt tændrør i. + Forkert karburatorindstilling Kontakt kundeservice Garanti På dette produkt får du 3 års garanti fra købsdatoen. Produktet er produceret omhyggeligt og inden levering afprøvet samvittigheds- fuldt. Opbevar kassebonen som bevis for købet. Kontakt venligst serviceafdelingen telefonisk, hvis du ønsker at gøre brug af garan- tien. Derved garanteres det, at tilsendelsen af varen er gratis. Garantien gælder kun for materiale- og fabrikationsfejl og ikke for transport- skader, sliddele eller skrøbelige dele som f.eks. kontakten eller batterier. Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og uhensigtsmæssig behandling, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bort- falder garantien. Dine juridiske rettigheder forringes ikke af denne garanti. Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt forefi ndes allerede ved køb, skal straks anmeldes efter udpakning og senest to dage efter købsdatoen. Når garantiperioden er udløbet, er reparation af skader betalingspligtig. Service ADVARSEL! ■ Lad kun kvalifi ceret fagpersonale reparere redskabet og kun med originale reservedele. På denne måde sikres det, at redskabets sikkerhed bevares. Service Danmark Tel.: 32 710005 E-Mail: kompernass@lidl.dk IAN 97786 Åbningstid for hotline: Mandag til fredag fra kl. 8.00 – kl. 20.00 (MET) Importør

Bortskaff else Emballagen består af miljøvenlige materialer, som kan bortskaff es på de lokale genbrugspladser. Redskabet og dets tilbehør består af forskellige materialer, som f.eks. metal og plast. Du kan få oplysninger hos kommunen om bortskaff else af udtjente redskaber. Miljøbeskyttelse ■ Tøm benzin- og olietanken omhyggelígt og afl ever redskabet på en genbrugsstation. De anvendte plast- og metaldele kan adskilles og derved indleveres til genbrug. ■ Afl ever brugt olie og benzinrester til genbrugspladsen og hæld det ikke ud i kloakkerne eller i afl øbet. ■ Afl ever snavset vedligeholdelsesmateriale og brugsstoff er på et opsam- lingssted, der er beregnet hertil. Oversættelse af den originale overensstemmelseserklæring Vi, KOMPERNASS HANDELS GMBH, dokumentansvarlige: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, TYSKLAND, erklærer hermed, at dette produkt stemmer overens med de følgende standarder, normative dokumenter og EU-direktiver: Maskindirektivet (2006 / 42 / EC) Elektromagnetisk kompatibilitet (2004 / 108 / EC) Miljødirektiv (2005 / 88 / EC) Direktiv emissioner (2004/26/EC) Anvendte harmoniserede standarder:
